Наименование соединенияМомент затяжки, Н·м (кгс·м)
Двигатель ЗМЗ–4062
Болт крепления крышки коренного
подшипника		100-110 (10,0-11,0)
Гайка болта крепления крышек шатунов68-75 (6,8-7,5)
Болт крепления маховика72-80 (7,2-8,0)
Болт крепления головки блока цилиндров:
– первый этап40-60 (4,0-6,0)
– второй этап130-145 (13,0-14,5)
Болт крепления крышки распределительного вала19-23 (1,9-2,3)
Стяжной болт коленчатого вала
(храповик)		104-128 (10,4-12,8)
Болт крепления зубчатого колеса распределительного вала56-62 (5,6-6,2)
Гайка крепления впускной трубы29-36 (2,9-3,6)
Болт крепления передней крышки головки
блока цилиндров		22-27 (2,2-2,7)
Болт крепления шкива водяного насоса22-27 (2,2-2,7)
Болт крепления водяного насоса22-27 (2,2-2,7)
Болт крепления зубчатых колес промежуточного вала22-27 (2,2-2,7)
Гайка крепления ресивера к впускной
трубе		19-23 (1,9-2,3)
Гайка крепления выпускного коллектора20-25 (2,0-2,5)
Болт крепления масляного картера12-18 (1,2-1,8)
при обеспечении герметичности
допускается момент 6 Н·м (0,6 кгс·м)
Болт крепления крышки головки блока
цилиндров		5,0-8,0 (0,5-0,8)
при обеспечении герметичности
допускается момент 3 Н·м (0,3 кгс·м)
Болт крепления сальникодержателя12-18 (1,2-1,8)
Болт крепления топливопровода с
форсунками		5,0-8,0 (0,5-0,8)
Болт крепления индуктивных датчиков5,0-8,0 (0,5-0,8)
Свеча зажигания31-38 (3,1-3,8)
Болт крепления стартера67-75 (6,7-7,5)
Гайка крепления кронштейнов генератора12-18 (1,2-1,8)
Болт крепления нажимного диска
сцепления		20-25 (2,0-2,5)
Болт крепления картера сцепления42-51 (4,2-5,1)
Болт крепления усилителя картера
сцепления		29-36 (2,9-3,6)
Болт крепления опоры вилки выключения
сцепления		42-51 (4,2-5,1)
Двигатели ЗМЗ–402 и ЗМЗ–4021
Болт крепления крышки распределительных шестерен11-16 (1,1-1,6)
Гайка крепления крышки распределительных шестерен12-18 (1,2-1,8)
Гайка крепления крышки коробки толкателей12-18 (1,2-1,8)
Гайка крепления головки блока цилиндров85-90 (8,5-9,0)
Болт крепления задней крышки головки блока цилиндров11-16 (1,1-1,6)
Гайка болта крепления крышки шатуна68-75 (6,8-7,5)
Гайка крепления маховика78-83 (7,8-8,3)
Болт крепления шкива коленчатого вала11-16 (1,1-1,6)
Стяжной болт коленчатого вала
(храповик)		170-220 (17-22)
Болт крепления упорного фланца распределительного вала11-16 (1,1-1,6)
Болт крепления зубчатого колеса распределительного вала55-60 (5,5-6,0)
Гайка крепления стойки оси коромысел35-40 (3,5-4,0)
Болт крепления крышки коромысел4,5-8,0 (0,45-0,8)
Гайка крепления выпускного коллектора к впускной трубе44-56 (4,4-5,6)
Гайка крепления впускной трубы и выпускного коллектора к головке блока40-56 (4,0-5,6)
Гайка крепления масляного картера12-15 (1,2-1,5)
Гайка крепления масляного насоса18-25 (1,8-2,5)
Болт крепления привода распределителя зажигания6,0-8,0 (0,6-0,8)
Гайка крепления крышки коренного подшипника100-110 (10-11)
Гайка крепления масляного фильтра12-18 (1,2-1,8)
Болт крепления топливного насоса12-18 (1,2-1,8)
Гайка крепления фильтра тонкой очистки
топлива		12-18 (1,2-1,8)
Гайка крепления водяного насоса18-25 (1,8-2,5)
Болт крепления шкива водяного насоса12-18 (1,2-1,8)
Болт крепления картера сцепления28-36 (2,8-3,6)
Гайка крепления картера сцепления40-56 (4,0-5,6)
Болт крепления нажимного диска сцепления20-25 (2,0-2,5)
Гайка крепления кронштейна генератора44-62 (4,4-6,2)
Гайка крепления генератора44-56 (4,4-5,6)
Свеча зажигания30-40 (3,0-4,0)
Болт крепления вентилятора14-18 (1,4-1,8)
Прочие соединения
Гайка хомута регулировочной трубки
рулевой тяги		15-18 (1,5-1,8)
Палец нижнего рычага передней подвески180-200 (18-20)
Гайка оси верхнего рычага передней подвески70-100 (7,0-10,0)
Гайка пальца резьбового шарнира120-200 (12,0-20,0)
Болт и гайка крепления оси верхних рычагов44-56 (4,4-5,6)
Болт крепления колеса100-120 (10-12)
Гайка фланца ведущей шестерни заднего моста160-200 (16-20)
Болт крепления передней подвески к кузову125-140 (12,5-14)
Гайка крепления механизма рулевого управления50-60 (5,0-6,0)
Гайка крепления рулевого колеса65-75 (6,5-7,5)
Гайка крепления сошки механизма рулевого управления105-120 (10,5-12)
Болт крепления кронштейна маятникового рычага50-62 (5,0-6,2)
Болт и гайка крепления рулевой колонки к панели приборов12-18 (1,2-1,8)
Всасывающий штуцер насоса гидроусилителя рулевого управления32-40 (3,2-4,0)
Гайка клина рулевого управления18-25 (1,8-2,5)
Болт-штуцер клапана управления
встроенного гидроусилителя рулевого управления		80-100 (8,0-10,0)
Гайка верхнего и нижнего наконечников
нагнетательного шланга встроенного гидроусилителя рулевого управления		44-62 (4,4-6,2)
Гайка трубки сливного шланга встроенного гидроусилителя рулевого управления44-62 (4,4-6,2)
Гайка соединения наконечника нагнетательного шланга и шлангов силового цилиндра раздельного гидроусилителя рулевого управления32-40 (3,2-4,0)
Болт-штуцер сливного шланга встроенного гидроусилителя рулевого управления80-100 (8,0-10,0)
Болт крепления поворотного кулака, рычага и кронштейна80-100 (8,0-10,0)
Ограничитель поворота80-100 (8,0-10,0)
Гайка крепления оси толкателя педалей тормоза и сцепления32-36 (3,2-3,6)
Болт крепления тормозного щита заднего
тормоза		65-80 (6,5-8,0)
Болт крепления скобы переднего тормоза110-125 (11,0-12,5)
Болт крепления колесного цилиндра
заднего тормоза		8,0-18,0 (0,8-1,8)
Гайка крепления регулятора давления
задних тормозов		8,0-18,0 (0,8-1,8)
Гайка крепления главного цилиндра
тормозов		24-56 (2,4-5,6)
Гайка крепления вакуумного усилителя8,0-18,0 (0,8-1,8)
Болт крепления шлицевой вилки заднего
карданного вала		50-56 (5,0-5,6)
Гайка крепления карданного вала к
заднему мосту		27-30 (2,7-3,0)
Гайка крепления поперечины промежуточной опоры к кузову27-30 (2,7-3,0)
Болт крепления промежуточной опоры к поперечине12-18 (1,2-1,8)
Гайка крепления коробки передач к
картеру сцепления		50-62 (5,0-6,2)
*Для остальных резьбовых соединений моменты затяжки следующие:
для М6 — 6–8 Н·м (0,6-0,8 кгс·м)
для М8 — 14–18 Н·м (1,4-1,8 кгс·м)		для М10 — 28–36 Н·м (2,8-3,6 кгс·м)
для М12 — 50–62 Н·м (5,0-6,2 кгс·м)

Газель до 2009 года.

Моменты затяжки резьбовых соединений



















Газель до 2009 года. Моменты затяжки резьбовых соединений








































































Деталь



Момент



затяжки



(кгсм)



Двигатель УМЗ-4216



Гайка крепления крышки коренного подшипника



12,5—13,6



Гайка болта крепления крышки шатуна



6,8—7,5



Гайка крепления основной стойки оси коромысел



3,5—4,0



Масляный фильтр



2,0—2,5



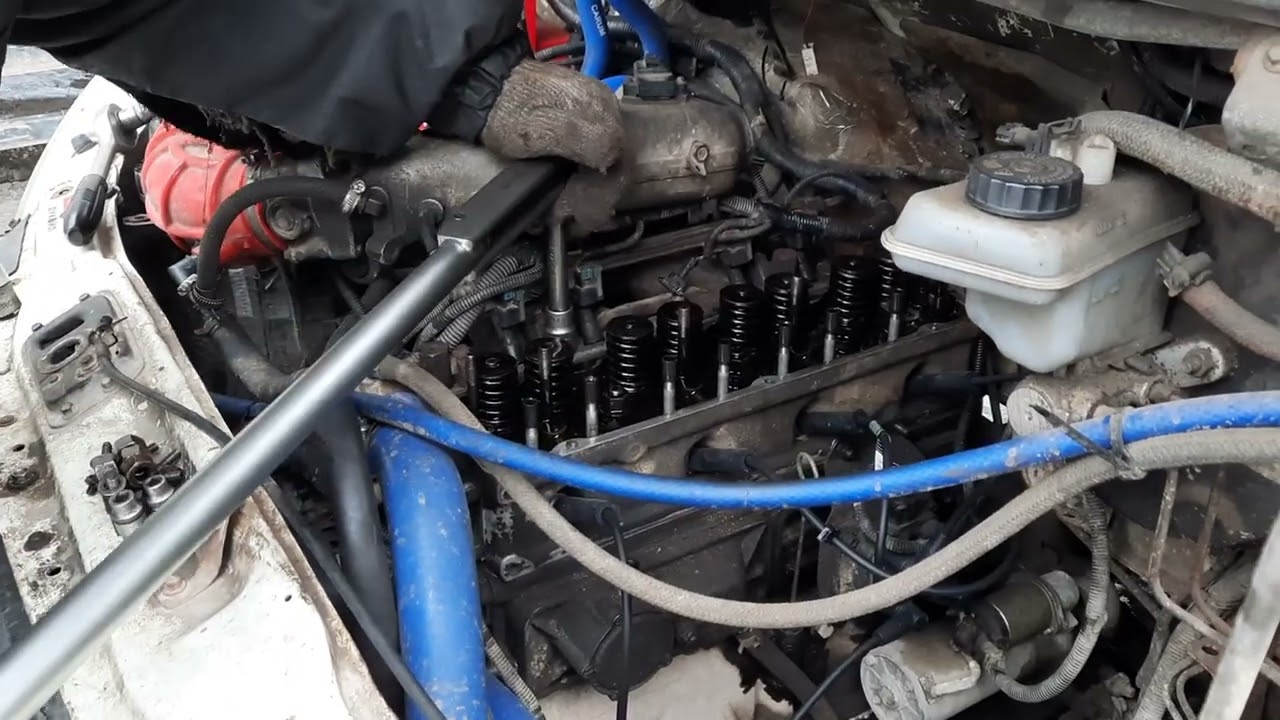

Гайка крепления головки блока цилиндров



9,0—9,4



Болт крепления маховика



8,0—9,0



Болт крепления ступицы шкива коленчатого вала



35—36



Гайка крепления дополнительной стойки оси коромысел



1,2—1,8



Гайка крепления впускной трубы и выпускного коллектора



2,8—3,2



Гайка крепления крышки коробки толкателей



0,8—1,8



Болт крепления крышки головки блока цилиндров



0,7—1,0



Двигатель ЗМЗ-40522



Болт крепления крышки коренного подшипника



10,0—11,0



Гайка болта шатуна



6,8—7,5



Болт крепления маховика



7,2—8,0



Болт крепления головки блока цилиндров предварительная затяжка
окончательная затяжка



5



°-*



61



—— О о

■’t


со



Болт крепления крышки распределительного вала



1,9—2,3



Болт крепления шкива привода вспомогательных агрегатов



10,4—12,8



Болт крепления звездочки распределительного вала



5,0—6,0



Болт крепления передней крышки головки блока цилиндров



2,2—2,7



Болт крепления шкива насоса охлаждающей жидкости



2,2—2,7



Болт крепления насоса охлаждающей жидкости к передней крышке блока
цилиндров



2,2—2,7



Болт крепления звездочек промежуточного вала



2,2—2,7



Гайка крепления выпускного коллектора



2,0—2,5



Гайка крепления ресивера



1,9—2,3



Болт крепления поддона картера



1,2—1,8



Болт крепления крышки головки блока цилиндров



0,5—0,8



Болт крепления держателя заднего сальника коленчатого вала



0,5—0,8



Трансмиссия



Гайка крепления фланца вала раздаточной коробки*



20—28



Болт крепления картеров коробки передач

1,4—1,8



Болт крепления переднего и заднего картеров и кры­шек раздаточной
коробки*



1,2—1,8



Гайка крепления карданной передачи к раздаточной коробке*, переднему* и
заднему мостам



2,7—3,0



Деталь



Момент



затяжки



(кгсм)



Болт крепления шлицевой вилки заднего карданного вала**



5,0—5,6



Гайка крепления ведущего фланца переднего моста*



11—12,5



Гайка крепления рычага поворотного кулака*



11—12,5



Гайка крепления цапфы*



11—12,5



Болт крепления редуктора заднего моста



5,5—7,0



Гайка крепления фланца ведущей шестерни переднего и заднего мостов



16,0—20,0



Ходовая часть



Болт резинометаллических втулок рессор



12,0—15,0



Гайка стремянки рессоры



12,0—15,0



Гайка крепления амортизатора



9,0—15,0



Гайка крепления колеса



30,0—38,0



Гайка стопорных штифтов шкворней поворотных кулаков*



3,2—3,6



Рулевое управление



Гайка крепления шаровых пальцев рулевых тяг



7,0—10,0



Болт крепления поворотного рычага к поворотному кулаку



11,0—12,5



Болт хомута поперечной рулевой тяги



1,4—1,8



Гайка крепления кронштейна рулевого механизма к лонжерону



2,8—3,6



Болт крепления рулевого механизма к кронштейну



4,4—6,2



Гайка крепления рулевого колеса



6,5—8,0



Гайка крепления рулевой сошки



10,5—14,0



Гайка крепления болта карданных вилок



1,8—2,5



Тормозное управление



Болт крепления направляющей колодок к поворотному кулаку



10,0—12,5



Болт крепления тормозного щита



5,0—6,2



Болт крепления колесного цилиндра



1,4—2,0



Гайка крепления главного цилиндра к вакуумному усилителю



2,4—3,6



Гайка крепления вакуумного усилителя



1,2—1,7



Кузов фургонов и автобусов



Гайка болта эластичного крепления кузова к раме



3,1—3,9



* Для автомобилей типа

4×4.
** Для автомобилей типа 4×2.









Газель до 2009 года. Лампы, применяемые в автомобиле




























Наименование




Обозначение по
ЕЭК




Мощность, Вт




Позиция на фото



Блок-фара:





Н7





55





1


лампа
ближнего света


лампа
дальнего света


Н1


55


2


лампа
указателя поворота


PY21W


21


3


лампа
габаритного света


W5W


5


7



Задний фонарь:





PY21W





21





3


лампа
указателя поворота


лампа
габаритного света



P21/5W


21/5


5


и
сигнала торможения








лампа
противотуманного cвета


P21W


21


4


лампа
света заднего
хода


P21W


21


4


Лампа
фонаря освещения номерного знака


W5W


5


7


Лампа
плафона освещения салона


C5W


5


6


Лампа
фонаря освещения вещевого ящика


W5W


5


7


Лампа
подсветки комбинации приборов


W2,3W


2,3


8


Лампа
подсветки
прикуривателя


W1,2W


1,2


9





Газель до 2009 года. Применяемые топливо, смазочные материалы и эксплуатационные жидкости
















Место заправки
и ли
смазки




Количество




Наименования  материалов



Топливный


бак


64



Автомобильный бензин
с октановым
числом не менее 92



Система


охлаждения


двигателя,


включая


систему


обогрева
салона



9,7(11,5)*


ТОСОЛ
А-40М, ОЖ-40
«Лена»



Система


смазки


двигателя,


при


температуре


охлаждающего
 воздуха



от


–30


до


+20


°С



от


–30


до


+35


°С





6,0



Моторные масла


(с
уровнем качества
API: SL,
SM) SAE 10W-30


SAE
0W-40



Картер


коробки


передач


1,2


GL-4,
GL-5, SAE
85W-90



Система
гидропривода
тормозов


0,655



Тормозная жидкость
DOT-4



Бачок


омывателя


2,2



Стеклоомывающая жидкость



Рулевой


механизм


1,7



DEXRON III



Картер


заднего


моста


3,0


GL-5,
SAE 85W-90





*
Для автомобилей с дополнительным
отопителем.





















////////////////////////////







Метрические болты — Моменты затяжки

Engineering ToolBox — Ресурсы, инструменты и базовая информация для проектирования и проектирования технических приложений!

Рекомендуемый момент затяжки метрических болтов.

Рекламные ссылки

Максимальный рекомендуемый момент затяжки для стальных болтов с крупной резьбой:

9003 8

Размер
(мм) 		Типовой максимальный момент затяжки (Нм)
Класс прочности
Класс 8.8 Класс 9.8 Класс 10.9 Класс 12.9
M5 7,0 7,8 10,0 11,7
M6 11. 8 13,3 17,0 19,9
M8 28,8 32,3 41,3 48,3
M10 57,3 64,1 81,8 95,7
M12 99,8 112 143 167
M16 248 277 354 413
М20 500 690 809
M24 865 1195 9 0041

 1395
М30 1719 2377 2774
  • крупная резьба
  • слегка смазанная резьба
  • натяжение 8 5 % от расчетной нагрузки
  • Калькулятор крутящего момента для болтов
  • Болты США — моменты затяжки

  • Уменьшенный крутящий момент с Болты со смазкой

Рекламные ссылки

Похожие темы

• Крепеж

Болты, гайки и резьбовые стержни – крутящий момент, натяжение и нагрузки.

Документы по теме

Рекламные ссылки

Engineering ToolBox — Расширение SketchUp — 3D-моделирование онлайн!

Добавляйте стандартные и настраиваемые параметрические компоненты, такие как балки с полками, пиломатериалы, трубопроводы, лестницы и т. д., в свою модель Sketchup с помощью Engineering ToolBox — расширение SketchUp, которое можно использовать с потрясающими, интересными и бесплатными приложениями SketchUp Make и SketchUp Pro. . Добавьте расширение Engineering ToolBox в свой SketchUp из хранилища расширений SketchUp Pro Sketchup!

Перевести

О Engineering ToolBox!

Мы не собираем информацию от наших пользователей. Подробнее о

  • Политика конфиденциальности Engineering ToolBox

Реклама в ToolBox

Если вы хотите рекламировать свои продукты или услуги в Engineering ToolBox, используйте Google Adwords. Вы можете настроить таргетинг на Engineering ToolBox с помощью управляемых мест размещения AdWords.

Цитирование

Эту страницу можно цитировать как

  • Инженерный набор инструментов (2018 г.). Метрические болты — Моменты затяжки . [онлайн] Доступно по адресу: https://www.engineeringtoolbox.com/metric-bolts-maximum-torque-d_2054.html [День, месяц, год].

Изменить дату доступа.

. .

закрыть

Сделать ярлык на главный экран?

US Болты – Моменты затяжки

Engineering ToolBox – Ресурсы, инструменты и базовая информация для проектирования и проектирования технических приложений!

Рекомендуемые моменты затяжки болтов.

Рекламные ссылки

Приведенные ниже моменты затяжки относятся к британским болтам США с натяжением приблизительно 70% от предела текучести.

9 0012

90 022

9 0040 93

9004 0 282

Размер
(дюймы) 		Крутящий момент (фунты f футов)
SAE, класс 2 SAE, класс 5 SAE, класс 8 18- 8 S/S
Грубая Тонкая Грубая Мелкая Грубая Тонкая Грубая Мелкая
1/ 4 4 4. 7 6.3 7.3 9 10 6.3 7.8
5/16 8 9 13 14 18 20 11 11,8
3/8 15 17 23 26 33 37 20 22
7/16 24 27 37 41 52 58 31 33
1/2 37 41 57 64 80 90 43 45
9/16 53 59 82 91 115 129 57 63
5/8 73 83 112 128 159 180 104
3/4 115 138 200 223 315 128 124
7/8 129 144 322 355 454 501 194 193
1 188 210 483 541 682 9 0041

 764 287 289
  • 1 дюйм = 25,4 мм

смазанные болты. Для сухих болтов увеличьте крутящий момент примерно на 30%.

  • Калькулятор крутящего момента для болтов
  • Метрические болты — моменты затяжки
  • Уменьшенный крутящий момент для болтов со смазкой

900 03

Рекламные ссылки

Похожие темы

• Крепеж

Болты, гайки и резьбовые стержни — момент затяжки , напряжения и нагрузки.

Документы по теме

Рекламные ссылки

Engineering ToolBox — Расширение SketchUp — 3D-моделирование онлайн!

Добавляйте стандартные и настраиваемые параметрические компоненты, такие как балки с полками, пиломатериалы, трубопроводы, лестницы и т. д., в свою модель Sketchup с помощью Engineering ToolBox — расширения SketchUp, которое можно использовать с потрясающими, увлекательными и бесплатными программами SketchUp Make и SketchUp Pro. . Добавьте расширение Engineering ToolBox в свой SketchUp из хранилища расширений SketchUp Pro Sketchup!

Перевести

О программе Engineering ToolBox!

Мы не собираем информацию от наших пользователей.

Posted inКоленчатый вал
