Устройство двигатель ваз 2115 инжектор 8 клапанов – ВАЗ-2113, -2114, -2115 руководство эксплуатация, обслуживание, ремонт, тюнинг

Сколько ходит двигатель ваз 2115 инжектор

1300 ходят больше из-за лучшей системы охлаждени. 1500 более «греющийся».

1300 ходят больше из-за лучшей системы охлаждени. 1500 более «греющийся».

Погодите. То есть если в «мозгах» отрегулировать, чтобы вентилятор включался раньше, то возможно и срок службы будет больше? Ну, естественно в разумных пределах.

Байборин Евгений Петрович, начальник отдела испытаний и доводки двигателей внутреннего сгорания управления проектирования двигателей ДТР ВАЗа:

. Но не все знают, что ресурс у впрысковых моторов значимо выше, чем у карбюраторных. Это не закладывалось как цель разработки, а получено, скорее, попутно. Повышение ресурса достигнуто за счет перехода с металлических корпусов воздушного фильтра на пластмассовые. Металлические были в подавляющем большинстве негерметичны, что приводило к попаданию пыли в двигатель и преждевременному абразивному износу цилиндропоршневой группы. Помимо герметичности, воздушные фильтры впрысковых двигателей отличаются и большей пылеемкостъю. Теперь при контрольной разборке впрысковых двигателей с пробегом 150 — 200 тыс. км можно наблюдать прекрасно сохранившуюся хонинговку поверхности, что говорит о минимальном износе. Есть и вторая причина повышения ресурса впрысковых двигателей «ВАЗ». Все они, за исключением двигателей с центральным впрыском, имеют систему гашения детонации. Хотя эта система и не всемогуща, но детонационные повреждения теперь в значительно меньшей степени влияют на снижение ресурса.

Байборин Евгений Петрович, начальник отдела испытаний и доводки двигателей внутреннего сгорания управления проектирования двигателей ДТР ВАЗа:

. Повышение ресурса достигнуто за счет перехода с металлических корпусов воздушного фильтра на пластмассовые. Металлические были в подавляющем большинстве негерметичны, что приводило к попаданию пыли в двигатель и преждевременному абразивному износу цилиндропоршневой группы. Помимо герметичности, воздушные фильтры впрысковых двигателей отличаются и большей пылеемкостъю. Теперь при контрольной разборке впрысковых двигателей с пробегом 150 — 200 тыс. км можно наблюдать прекрасно сохранившуюся хонинговку поверхности, что говорит о минимальном износе.

То есть, если я правильно понимаю, то поставив какой-то супер-фильтр (если такое возможно) и обеспечив поток «чистейшего горного» воздуха (без смеха),- я продлю на порядок ресурс своего двигателя? Ответьте, пожалуйста.

Байборин Евгений Петрович, начальник отдела испытаний и доводки двигателей внутреннего сгорания управления проектирования двигателей ДТР ВАЗа:

. Повышение ресурса достигнуто за счет перехода с металлических корпусов воздушного фильтра на пластмассовые. Металлические были в подавляющем большинстве негерметичны, что приводило к попаданию пыли в двигатель и преждевременному абразивному износу цилиндропоршневой группы. Помимо герметичности, воздушные фильтры впрысковых двигателей отличаются и большей пылеемкостъю. Теперь при контрольной разборке впрысковых двигателей с пробегом 150 — 200 тыс. км можно наблюдать прекрасно сохранившуюся хонинговку поверхности, что говорит о минимальном износе.

То есть, если я правильно понимаю, то поставив какой-то супер-фильтр (если такое возможно) и обеспечив поток «чистейшего горного» воздуха (без смеха),- я продлю на порядок ресурс своего двигателя? Ответьте, пожалуйста.

Я не знаю о супер фильтре, но написано вроде понятно — Помимо герметичности, воздушные фильтры впрысковых двигателей отличаются и большей пылеемкостъю. Теперь при контрольной разборке впрысковых двигателей с пробегом 150 — 200 тыс. км можно наблюдать прекрасно сохранившуюся хонинговку поверхности, что говорит о минимальном износе

Источник

Датчик массового расхода воздуха

ДМРВ один из наиболее дорогих датчиков в автомобиле. Он отвечает за подсчет проходимого через него воздуха. Данные показания необходимы для правильного смешивания воздуха с топливом. Расходомер способен выйти из строя, если длительное время не производить замену воздушного фильтра, а так же при сильной вентиляции картерных газов из-за высокого содержания продуктов горения масла в ДВС. Находится на корпусе воздушного фильтра и крепиться двумя болтами к нему.

Признаки неисправности:

Технические характеристики

Характеристики мотора:

ПАРАМЕТР	ЗНАЧЕНИЕ
Годы выпуска	1994 – по настоящее время
Вес двигателя, кг	124
Материал блока цилиндров	чугун
Система питания	инжектор
Тип	рядный
Рабочий объем двигателя	1.5
Мощность	78 лошадиных сил при 5400 оборотах
Количество цилиндров	4
Количество клапанов на цилиндр	2
Ход поршня, мм	71
Диаметр цилиндра, мм	82
Степень сжатия	9. 8
Крутящий момент, Нм/об.мин	116 / 3000
Экологические нормы	ЕВРО 4
Топливо	Аи 93
Расход топлива	7,3 л/100 км в смешанном цикле
Масло	5W-30, 15W40
Объем масла	3.5
При замене лить	3,0 литра
Замена масла проводится, км	15 тысяч
Ресурс мотора, тыс. км — по данным завода — на практике	150+ 200+

Двигатель устанавливается на ВАЗ: 21083, 2111, 2113, 2114, 2115.

Технические характеристики и описание

У ВАЗ 2115 — технические характеристики довольно типичные для семейства моделей 2113-2115. Так, на автомобиль устанавливались известные моторы серии 2111 и 1118. Рассмотрим, основные характеристики и устройство силового агрегата:

ВАЗ 2111

Наименование	Параметры
Объем	1,5 литр (1499 см куб)
Количество цилиндров	4
Количество клапанов	8
Топливо	Бензин
Система впрыска	Инжектор
Мощность	77 л. с.
Расход топлива	8,2 л/100 км
Диаметр цилиндра	82 мм

ВАЗ 21114

ВАЗ 11183

Наименование	Параметры
Марка	11183
Маркировка	1.6 8V
Тип	Инжектор
Топливо	Бензин
Клапанный механизм	8 клапанный
Количество цилиндров	4
Расход горючего	9,6 литров
Диаметр поршня	82 мм
Ресурс	200 — 250 тыс. км

Как и 2114, 15 модель имела двигатели похожие по характеристикам и конструкции. Конечно, двигатель ВАЗ 2115 инжектор не получал 16-клапанного силового агрегата, который так хотели автолюбители. Тем, не менее, автомобилю все-таки удалось завоевать популярность и стать всенародно любимым не только на территории России, но и в странах СНГ.

Что в итоге

Как видно, ресурс двигателя ВАЗ напрямую зависит не только от качества ГСМ, но и от особенностей эксплуатации автомобиля, а также от своевременного обслуживания и выполнения необходимых ремонтов.

Силовой агрегат не следует перегружать без необходимости, избегать рывков и других нагрузок. Также важно помнить, что критические неисправности (например, перегрев мотора) могут в значительной степени сократить плановый ресурс ДВС.

На практике соблюдение указанных правил позволяет вместо заявленных заводом 150 тыс. км. пройти 200-250 тыс. без капитального ремонта. Более того, такой подход позволяет снизить затраты на капремонт.

Если просто, бережная эксплуатация во многих случаях означает, что после дефектовки целый ряд дорогостоящих деталей может не требовать замены, снижается сложность восстановительных работ и т.д. Результат — ремонт такого двигателя становится менее затратным.

Обороты и мотресурс двигателя. Недостатки езды на низких и высоких оборотах. На каком количестве оборотов мотора ездить лучше всего. Советы и рекомендации.

Как определить, когда двигателю нужно делать капитальный ремонт: ресурс мотора, основные признаки скорого капремонта. Как выполняется ремонт ДВС, советы

Какой срок службы двигателя является нормой для современных моторов. Почему не осталось двигателей «миллионников». Как увеличить ресурс современного ДВС.

Что значит капремонт двигателя автомобиля, какие работы выполняются. От чего зависит ресурс двигателя до капремонта и как его увеличить. Полезные советы.

Особенности эксплуатации и обслуживания двигателя внутреннего сгорания. Что нужно делать, чтобы двигатель проработал как можно дольше без ремнота.

Для чего и как обкатывать бензиновый или дизельный двигатель после капитального ремонта. Режимы езды, особенности процесса обкатки, первая замена масла.

На автомобили семейства LADA SAMARA-2 устанавливают двигатель мод. 2111 – бензиновый, четырехтактный, четырехцилиндровый, рядный, с системой впрыска топлива, с распределительным валом, расположенным в головке блока цилиндров. Он создан на базе двигателя мод. 21083. Порядок работы цилиндров двигателя: 1–3–4–2.

Двигатель специально спроектирован для поперечного расположения на переднеприводном автомобиле. Компоновка и основные размеры двигателя выбраны таким образом, чтобы он вместе с коробкой передач мог быть размещен поперечно в моторном отсеке между брызговиками кузова.

Силовой агрегат — двигатель с коробкой передач и сцеплением — закреплен в моторном отсеке автомобиля на трех резинометаллических опорах.

Из чего состоит двигатель ВАЗ-2115

В автомобиле ВАЗ-2115 бензиновый двигатель, четырехцилиндровый, рядный, четырехтактный, с верхним положением распределительного вала, восьмиклапанный. Работа цилиндров происходит по схеме: 1–3–4–2, при отсчете от шкива коленчатого вала. Питания системы производится через электроуправляемый распределенный топливный впрыск.

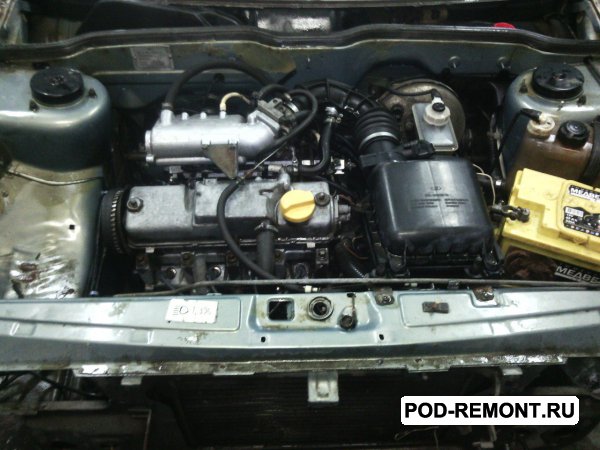

Рис.1 Двигатель автомобиля ВАЗ 2115

1. труба подвода охлаждающей жидкости;
2. комплекс цилиндров двигателя;
3. термостат;
4. температурный датчик охлаждающей жидкости;
5. патрубок выпускной;
6. заглушка головы блока цилиндров двигателя;
7. крышка головы блока цилиндров двигателя;
8. регулятор уровня давления в топливе;
9. крышка маслозаливного отверстия;
10. трос заслонки дроссельной;
11. узел дроссельный;
12. регулятор холостого хода;
13. датчик положений заслонки дроссельной;
14. ресивер;
15. крышка задняя привода газораспределителя;
16. крышка передняя привода газораспределителя;
17. инжектор;
18. штуцерная пробка топливной рампы;
19. рампа топливная;
20. коллектор впускной;
21. кронштейн правый опорный коллектора впускного;
22. приводной шкив генератора;
23. фильтр масляный;
24. датчик положений коленчатого вала;
25. поддон картера;
26. коллектор впускной;
27. шатун;
28. вал коленчатый;
29. кронштейн опорный левый коллектора впускного;
30. маховик.

Двигатель совместно со сцеплением и коробкой передач образуют в моторном отсеке силовой агрегат – блок на трех резинометаллических опорах.

Блок цилиндров изготовлен из литого чугуна. Номинальный диаметр составляет 82 мм, его можно увеличить при ремонте на 0,4 или 0,8 мм. Маркировка класса цилиндров маркируется  на нижней плоскости латинскими буквами согласно диаметру цилиндра в миллиметрах. Допустимый уровень износа цилиндра 0,15 мм на диаметр.

В блоке цилиндров располагаются пять опор подшипников, которые прикреплены болтами к блоку. Крышки невзаимозаменяемые, так как отверстия под подшипники дорабатываются в сборке с крышками. Для различения они промаркированы снаружи рисками. Упорные полукольца в средней опоре препятствуют осевому смещению коленчатого вала.

Посередине установлено сталеалюминиевое полукольцо, а сзади – желтое металлокерамическое. При этом их канавки обращены к коленчатому валу. Если люфт коленчатого вала превысит 0,35 мм, то следует заменить полукольца.

Тонкостенные вкладыши шатунных и коренных подшипников сталеалюминиевые. Коренные верхние вкладыши первой, второй, чевертой и пятой опоры – имеют на внутренней поверхности канавку. Нижний коренной вкладыш и верхний третьей опоры – без канавок, как и шатунные.

Изготовлен коленчатый вал из чугуна высокой прочности и имеет шейки: коренные и шатунные. Вал имеет восемь противовесов, отлитых с валом. Подача масла от коренных к шатунным шейкам производится через просверленные каналы. Входы каналов в щеки вала закрыты заглушками. Служат каналы также для очистки масла: вращение коленчатого вала отбрасывает под действием сил центробежных сил смолы и твердые частицы к заглушкам. При демонтаже коленчатого вала желательно, а перед балансировкой просто необходимо очищать эти каналы от накопившихся отложений. Повторно заглушки использовать нельзя.

Шкив привода распределительного вала установлен на шпонке на коленчатом валу с переднего конца. К нему крепится и приводной шкив генератора, который  служит демпфером колебаний вала.

Маховик крепится к заднему концу вала через шайбу шестью болтами. Маховик отлит из чугуна, имеет стальной зубчатый венец, который служит пуском стартера двигателя.

Изготовлены шатуны из стали. Их сечение – двутавр. Шатуны обрабатываются вместе с крышками. Для того чтобы не перепутать при сборке, на крышки клеймится номер цилиндра. Стале-бронзовая втулка запрессована в верхнюю головку шатуна.

Поршневой палец изготовлен из стали, сечение трубчатое. Палец свободно вращается на бобышках (плавающего типа) и от выпадения он зафиксирован стопорными пружинными кольцами. Расположены они в проточках на бобышках поршня.

Поршень изготовлен из алюминиевого сплава. Поршневая юбка имеет сложную форму: коническая в продольном сечении и овальная в поперечном. Три канавки проточены под поршневые кольца в верхней части поршня. В канавке маслосъемного кольца есть сверления, которые служат также для подвода масла к поршневому пальцу. Под поршневой палец отверстие на 1 мм смещено от диаметральной плоскости, при установке поршня ориентироваться необходимо по стрелке на его дне: направление в сторону шкива вала.

В целях уменьшения дисбаланса поршни двигателя в кривошипно-шатунном механизме подбирают исходя из массы: разброс должен быть не более 5 г.

В канавках поршня расположены поршневые кольца. Верхние кольца – компрессионные. Эти кольца препятствуют прорыву газа в картер двигателя и обеспечивают отвод тепла к цилиндру от поршня. Кольцо нижнее — маслосъемное. Собираемое со стен цилиндра масло переносится к отверстиям в бобышках поршня и смазывает поршневой палец.

Голова блока цилиндров изготовлена из сплава алюминия и является общей для всех цилиндров. Центрируется она на двух втулках. Крепление к блоку осуществляется десятью винтами. Между головой и блоком устанавливается металлоармированная безусадная прокладка. Повторное ее использование не допускается.

В верхней части головы цилиндров расположено пять опор. Опоры распределительного вала разъемные, а их отверстия обрабатываются в сборке с передним и задним корпусами подшипников.

Распределительный вал изготовлен литьем из чугуна. По конструкции вал — пятиопорный. Во вращение распределительный вал приводится от коленчатого зубчатым ремнем. Для правильной установки на зубчатых шкивах есть метки. Если метка шкива коленчатого вала соответствует метке корпуса масляного насоса, то метка шкива распределительного вала соответствует отогнутому усику задней крышки привода газораспределителя.

Направляющие втулки и седла клапанов запрессованы в голову блока цилиндров. Во втулках отверстия окончательно дорабатываются после запрессовки. Канавки для смазки нарезаны на внутренней поверхности втулок: на всю длину впускных клапанов, и до половины длины у выпускных. Маслоотражательные колпачки, надетые на втулки, изготовлены из маслостойкой резины.

Клапаны изготовлены из стали. Выпускные клапаны имеют головки из жаропрочной стали. Они располагаются в ряд, под углом к плоскости, в которой лежат оси цилиндров. Тарелка выпускного клапана уже, чем впускного. Шайбы, регулирующие зазор в клапане, изготовлены из стали 20Х. С целью повышения их износостойкости поверхность предварительно нитроцементирована.

В форме цилиндрических чашек выполнены толкатели, они перемещаются в отверстиях головы блока цилиндров и опираются на торцы клапанов. С целью увеличения износостойкости поверхность, что соприкасается с клапаном, подвергается цементации. Поворот толкателей при работе двигателя осуществляется смещением оси кулачка от оси толкателя на 1 мм.

Под действием пружин клапан закрывается. Они опираются нижними концами на шайбу, а тарелка верхняя удерживается сухарями. Их форма усеченный конус, а внутренняя поверхность – упорные буртики, что входят в проточки на клапанном стержне.

Используется комбинированная смазка двигателя: под воздействием давления смазываются шатунные и коренные подшипники, пары «шейка распределительного вала — опора»; разбрызгивание масла на стенки цилиндров ( и далее к пальцам и поршневым кольцам), в паре «толкатель — кулачок распределительного вала» и к стержням клапанов. Смазка остальных узлов происходит самотеком.

Масляный насос в двигателе автомобиля ВАЗ-2115  шестеренный, с редукционным клапаном, внутренним зацеплением. Насос смонтирован в прикрепленном к блоку цилиндров корпусе. Ведущая шестерня (меньшая) установливается на две лыски вала на переднем конце.

Маслоприемник болтами крепится к корпусу насоса и крышке подшипника (второго коренного). Масляный фильтр – неразборный, полнопоточный, с противодренажным и перепускным клапанами.

Вентиляция картера закрытой схемы, с принудительным отводом газа через отделитель масла.

Обзор характеристик двигателя в автомобиле ВАЗ-2115 смотрите на видео:
