Система охлаждения инжекторного двигателя на ВАЗ 2114 (схема) — Auto-Self.ru

На автомобиле ВАЗ 2114 используется скрытая система охлаждения, которая функционирует на основе специальной жидкости. Механический насос обеспечивает движение этого охлаждающего состава по системе.

Увы, качество сборки радиатора ВАЗ 2114 и всех системы охлаждение в целом оставляет желать лучшего, потому с течением времени она может выходить из строя. Главный минус ОС (охлаждающей системы) «четырнадцатой» модели заключается в необходимости постоянного мониторинга, регулярного обслуживания и ремонта.

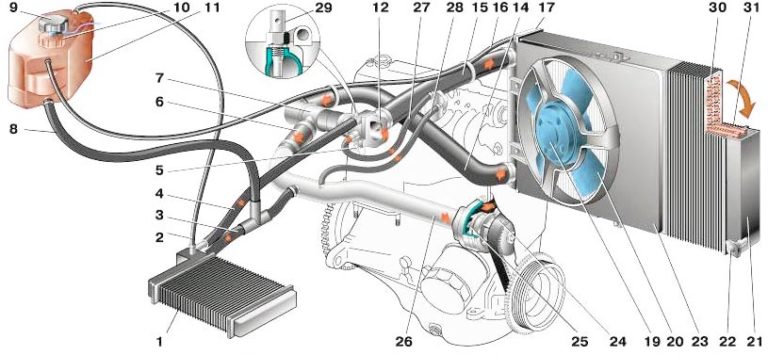

Решение этих вопросов осложняет тот факт, что схема системы охлаждения инжекторного двигателя на ВАЗ 2114 довольно сложная и включает в себя 28 элементов. Познакомиться с ними удобнее всего на специальной графике.

Содержание

• Принцип работы ОС
• Замена жидкости охлаждения
• Из-за чего не работает ОС
• Замена радиатора
• Ремонт радиатора
• Проблемы с термостатом

Принцип работы ОС

Система охлаждения у ВАЗ 2114 работает на основе внутреннего теплообмена, который осуществляется под воздействием охлаждающей жидкости. Она перемещается принудительно благодаря насосу, который активируется за счет приводного ремня. Смесь попадает в ОС через расширительный бачок.

Электровентилятор стоит на валу электродвигателя. В зависимости от показателей датчика, он включается или отключается. Одним из главных элементов ОС выступает клапан термостата с накопителем, который чувствует изменения температуры воздуха.

Если температура жидкости составляет около 87 градусов, включается основной клапан и запускает жидкость по большому контуру. При температуре 102 градуса, клапан стопорится в 8 мм.

Замена жидкости охлаждения

Для нормализации системы охлаждения на ВАЗ 2114 порой достаточно заменить жидкость охлаждения. Чтобы определить, когда это требуется делать, следует знать некоторые нюансы:

• Срок эффективной работы тосола составляет 2 года, а антифриза — 5 лет;
• Обычно замена антифриза требуется при пробеге 20-40 тысяч километров, в зависимости от условий эксплуатации;
• Изменившийся цвет состава свидетельствует о том, что его нужно заменить.

Специалисты рекомендуют использовать в качестве жидкости антифриз, поскольку он обладает длительным сроком эксплуатации и не так интенсивно изнашивает систему. В пользу тосола говорит только его доступная цена.

Перед заливкой новой жидкости, систему следует промыть. Для этого:

• Сливают все имеющуюся охлаждающую жидкость из системы;
• Плотно прикручивают пробки;
• Заливают качественную дистиллированную воду до максимума;
• Заводят двигатель и доводят до рабочей температуры;
• Обороты при этом должны быть около 3 тысяч. Избегайте перегрева двигателя;
• Заглушив мотор, машину оставляют на минут 7, после чего сливают воду. Если система загрязнена сильно, процедуру нужно повторить, пока не начнет выливаться полностью чистый дистиллят.

Из-за чего не работает ОС

Охлаждающая система чаще всего перестает работать из-за неправильной работы термостата. Ничего кроме его замены вы предпринять не сможете.

Если вы не знаете, какой радиатор охлаждения лучше выбирать для ВАЗ 2114, посмотрите на имеющийся. Покупайте аналог от завода-изготовителя, либо приобретайте устройство с максимально близкими характеристиками.

На четырнадцатую модель ставят алюминиевый радиатор с двумя дополнительными бачками. В конструкцию радиатора включены:

• Радиатор;
• Верхний бачок с патрубками;
• Нижний бачок с патрубками.

Замена радиатора

Если возникла необходимость в замене радиатора, запомните первоочередное золотое правило — перед демонтажем устройства двигатель обязательно должен быть холодным. Потому если вы только приехали в гараж, дайте машине постоять пару часов. Еще лучше — оставьте машину и приходите завтра.

Сама процедура замены выглядит следующим образом.

1. Открутите заглушку с расширительного бака и заглушки цилиндра и радиатора.
2. Слейте охлаждающую жидкость в большую тару.
3. Отключите вентиляционную систему радиатора от аккумулятора.
4. Снимите силиконовые патрубки системы охлаждения ВАЗ 2114, отсоединив их от радиатора и бака.
5. Демонтируйте болты крепления с кожуха.
6. Придерживая радиатор, достаньте кожу и вентилятор вместе.
7. Так вы полноценно освободите радиатор, потому без проблем его замените на новый.
8. Сборка узла осуществляется в обратной последовательности. В завершении замены радиатора запустите двигатель, и проверьте эффективность работы нового агрегата.

Ремонт радиатора

В некоторых случаях радиатор можно отремонтировать, потому покупать новую запчасть вам не придется.

Преимущественно ремонтные работы заключаются в устранении протечек, которые возникли в результате появления дефектов, трещин и пробоин.

Чаще всего жидкость вытекает в местах стыка пластиковых и металлических деталей. При небольшой утечке можно внутрь радиатора залить специальную жидкость с охлаждающей смесью. Благодаря особому составу, данное средство закупорит дефекты, вызвавшие утечку. При серьезных повреждениях ремонт уже не спасет ситуацию, придется все равно менять радиатор.

Для проверки герметичности радиатора можно провести простой опыт в домашних условия.

1. Наберите в ванную достаточно воды для погружения радиатора.
2. Закройте плотно все отверстия патрубков.
3. Опустите радиатор под воду примерно на 30-50 сантиметров. Подайте в него давление 0,2 МПа.
4. Следите, что будет происходить. Если пузырьки появились, система не герметична и нуждается в ремонте, либо замене.

Даже не пытайтесь отремонтировать радиатор после боковых или лобовых ударов при ДТП. В подобных ситуациях он страдает в первую очередь, и никакие закупоривающие жидкости вам уже не помогут.

Проблемы с термостатом

Датчик термостата отвечает за поддержание необходимой температуры системы. Он позволяет закрыть доступ охлаждающей жидкости внутрь радиатора, пока двигатель не нагреется до оптимальной температуры. Она составляет около 90 градусов по Цельсию.

При достижении температурного показателя в 95 градусов по Цельсию, жидкость начинает идти через термостат. За счет работы данного агрегата, двигателю требуется минимум времени и ресурсов для разогрева. Термостат находится между радиатором и двигателем.

Чаще всего встречаются два вида неисправностей.

1. Клапан закрывается. Если двигатель не прогрет, обороты удерживаются с трудом. Он попросту может заглохнуть.
2. Клапан открывается. В период морозов эксплуатировать автомобиль можно, однако требуется включать отопление на максимальные обороты. В противном случае силовой агрегат попросту перегреется.

Если вам не удается сдвинуть клапан во время ремонта термостата, не бойтесь слегка ударить по корпусу простой отверткой. Это позволит решить распространенную проблему.

При полноценной разборке термостата герметично закрываются патрубки, что позволит не допустить утечку охлаждающей жидкости. Только после этого можно приступать к работе.

Успешно выполнив ремонт термостата, настоятельно рекомендуем заменить старую охлаждающую жидкость на новую. Особенно, если речь идет о тосоле.

Вообще выбор между тосолом и антифризом не должен становиться проблемой для вас. Выбирайте антифриз. Он хоть и стоит дороже, зато служит дольше, позволяет минимизировать возможные проблемы с износом охлаждающей системы. Мнимая экономия за счет тосола не зря так называется. В будущем вы заплатите куда больше за устранение тех поломок, к которым привело использование тосола.

Поделитесь с друзьями в соц.сетях:

Схема проводки ВАЗ-2114. Исправление неисправностей своими руками

Реализована схема проводки ВАЗ-2114 максимально простым способом. Функцию провода, передающего отрицательный полюс питания, выполняет кузов автомобиля. Такая схема используется в большинстве современных авто. В конструкции электропроводки нет никаких сложных узлов, выполнить самостоятельное обслуживание и ремонт может каждый водитель. Главное – уметь разбираться в электрических схемах. Не нужно знать наизусть все провода и то, за какой конкретно узел они отвечают. Необходимо уметь ориентироваться в сложных сплетениях проводов.

Основные особенности

Главная особенность схемы проводки ВАЗ-2114 заключается в том, что необходимо питание подавать на все узлы, обеспечивающие впрыск топлива:

1. Электронасос топлива.
2. Форсунки в топливной рампе.
3. Систему датчиков.

Также питание подается на электронный блок управления и систему зажигания. Причем на 8-клапанных моторах устанавливались только модули зажигания, которые, по сути, представляют собой коммутатор со встроенными катушками (всего их две). А вот на 16-клапанных двигателях ставилось по одной катушке на каждую свечу. Такая схема более совершенна, так как при выходе из строя катушки откажет только один цилиндр.

В основе вообще всего автомобиля лежит конструкция предшественника – ВАЗ-2109. Такая же форма кузова, используемые элементы подвески, зажигания и топливоподачи, даже задние фонари одинаковые. Но есть существенные отличия в конструкции двигателя, коробки передач. Намного привлекательнее смотрится новая европанель. В ней используются более привлекательные датчики и другие приборы.

Конструкция электропроводки автомобиля

Общую схему проводки ВАЗ-2114 можно разбить на несколько составляющих:

1. Система наружного освещения.
2. Система зажигания.
3. Топливоподача.
4. Управление двигателем (датчики, исполнительные механизмы и ЭБУ).
5. Запуск двигателя (стартер).
6. Питание (аккумуляторная батарея и генератор).
7. Системы дополнительного оборудования – дворники, омыватель, печка, подогрев зеркал, сидений и стекол, прикуриватель и т. д.

Абсолютно все цепи, которые подключаются к аккумуляторной батарее, защищены плавкими вставками (предохранителями). Установлены они в монтажном блоке под капотом (как и на предшественнице, ВАЗ-2109).

Коммутация происходит с помощью электромагнитных реле. Они позволяют избавиться от протекания большого тока по кнопкам при включении мощных потребителей. Причина – при прямой коммутации высоких токов происходит разрушение кнопок и подгорание контактов. В этом плане электромагнитные реле намного надежнее.

Система запуска двигателя

В схеме проводки ВАЗ-2114 (инжектор и карбюратор если в системе питания) обязательно присутствует стартер. С его помощью происходит запуск двигателя. При этом в качестве источника питания выступает аккумуляторная батарея.

Стартер состоит из таких компонентов:

1. Обмотка статора (неподвижной части).
2. Роторная обмотка (возбуждения).
3. Бендикс – предназначен для механического соединения ротора стартера и венца маховика на коленчатом валу. Состоит из вилки привода, обгонной муфты и шестерни.
4. Втягивающее реле – приводит в движение бендикс и силовые контакты.
5. Крышки, щеточный узел и прочие детали.

Как работает стартер?

Питание стартера происходит от аккумуляторной батареи напрямую – от верхнего вывода втягивающего реле идет провод к плюсовой клемме АКБ. Работа системы запуска происходит по такой схеме:

1. При повороте ключа зажигания подается питание на все компоненты топливной системы, ЭБУ.
2. При установке ключа в положение «Старт» подается питание на управляющий вывод тягового реле.
3. Обмотки втягивающего создают магнитное поле, которое заставляет переместиться сердечник.
4. Замыкаются силовые контакты, и начинает вращаться ротор.
5. Бендикс одновременно с этим перемещается по оси ротора, и шестерня входит в зацепление с венцом на маховике.
6. Коленчатый вал начинает вращаться, происходит впрыск топлива в камеры сгорания и подача высокого напряжения на электроды свечей.

Именно так работает вся система запуска двигателя любого автомобиля, в том числе и ВАЗ-2114.

Конструкция генератора

Второй источник питания любого автомобиля – это генератор. Он необходим для питания всех потребителей при запущенном двигателе. Генератор состоит из следующих частей:

1. Роторная обмотка возбуждения.
2. Контактные кольца на роторе.
3. Подшипники.
4. Передняя и задняя крышки.
5. Статорная обмотка.
6. Регулятор напряжения.
7. Шкив с крыльчаткой.
8. Диодный блок.
9. Конденсатор.

Конструкция проверенная, используется также во всех современных автомобилях. Генератор занимает центральное место в проводке ВАЗ-2114. Схема подключения его достаточно проста (см. выше) – провод идет от силового контакта к плюсу аккумуляторной батареи. Благодаря генератору поддерживается оптимальный уровень заряда АКБ и питание всех потребителей.

Как работает генератор?

При остановленном двигателе происходит питание роторной обмотки. Следовательно, присутствует магнитное поле вокруг нее. Но так как не вращается ротор, поле это неподвижное. Поэтому не выполняется одно из обязательных условий работы генераторной установки – магнитное поле должно быть постоянным и движущимся. Все условия выполняются только лишь тогда, когда стартер начинает раскручивать коленчатый вал. При этом генератор вырабатывает напряжение, подаваемое на аккумулятор.

Но особенность конструкции любого автомобильного генератора в том, что вырабатывается переменный ток. Причем три фазы на выходе появляются, а для питания всех потребителей нужен переменный постоянный ток. Иначе вся подпанельная проводка ВАЗ-2114, схема которой представлена ниже, просто сгорит.

Для выпрямления переменного тока используется блок из полупроводниковых кремниевых диодов. Конструкция генератора с тремя фазами на выходе применяется по одной простой причине – пульсаций намного меньше. На выход выпрямителя установлен конденсатор – с его помощью получается избавиться от всей переменной составляющей тока.

Работа регулятора напряжения

Но вот есть одна огромная проблема – в зависимости от частоты вращения коленчатого вала, генератор может вырабатывать напряжение от 10 до 30 Вольт, а такой разброс недопустим. Поэтому необходимо стабилизировать напряжение на одном уровне – 12 В. На самом деле, конечно, генераторы вырабатывают немного больше – 13,6-14,6 В. Только в таком случае будет происходить нормальная зарядка аккумулятора. Можно стабилизировать напряжение на выходе, но проблема в том, что потребляемый ток очень большой.

И стабилитрон должен иметь немалые габариты, соответственно, и стоимость. Но намного проще стабилизировать питание роторной обмотки. Если величина напряжения, подаваемого на нее, будет стабильна, то и магнитное поле не изменится ни при каких обстоятельствах. Осуществляется такое действие при помощи регулятора напряжения. Максимальный ток потребления обмотки возбуждения не более 2 А. Конструктивно регулятор объединен со щеточным узлом.

Электронный блок управления

Очень сложной оказывается схема проводки ЭБУ ВАЗ-2114, так как к нему подсоединяется большое количество датчиков и исполнительных механизмов.

Электронный блок управления – это «мозг» всей системы, он состоит из таких компонентов:

1. Корпус из пластика и металла.
2. В основе схемы находится микроконтроллер.
3. Ко входам микроконтроллера произведено подключение датчиков через согласующие устройства.
4. К выходам контроллера подключены усилители сигнала, электронные ключи и реле.

Микроконтроллер позволяет подавать сигналы на исполнительные механизмы, в зависимости от того, как работает двигатель. В памяти ЭБУ заложен алгоритм работы всех систем. Причем схема проводки ВАЗ-2114 (инжектор) 8 клапанов отличается от V16, так как немного больше параметров нужно для управления двигателем.

Датчики системы управления

На автомобилях ВАЗ-2114 используется несколько датчиков, которые соединены с электронным блоком управления. Они влияют на впрыск топлива и момент зажигания.

Система состоит из следующих датчиков:

1. Положения дроссельной заслонки.
2. Положения коленчатого вала.
3. Фаз (положения распредвала).
4. Скорости (находится на тросике спидометра).
5. Расхода воздуха. Вместо него может использоваться МАР-сенсор.
6. Давления.
7. Детонации.
8. Кислорода.

Все эти считывающие устройства корректируют подачу топливной смеси в камеры сгорания и угол опережения зажигания. Схема проводки ВАЗ-2114 (инжектор) с описанием приведена в инструкции по эксплуатации и обслуживанию автомобиля. Там же можно узнать и о том, как самостоятельно выполнить поиск неисправностей, приведены в документе и основные симптомы поломок.

Схема стартера ваз 2114 инжектор 8 клапанов

В электрической схеме запуска двигателя внутреннего сгорания современного автомобиля пусковой стартер это один из главных агрегатов. Он приводит в движение коленвал силовой установки до тех пор пока не произойдет возгорание топливовоздушной смеси и распредвал не станет раскручиваться самостоятельно.

Стартер ВАЗ 2114

Устройство и схема подключения стартера ВАЗ 2114

Схема подключения стартера ВАЗ 2114

Автомобильный стартер является электрическим двигателем постоянного тока и имеет достаточно сложную конструкцию. В процессе эксплуатации этого агрегата могут возникать различные неполадки и чтобы разобраться, например, почему не крутит стартер на ВАЗ 2114, требуется хорошо представлять как он устроен и каким образом составлена схема включения стартера ВАЗ 2114.

На машине устанавливается электростартер модели 5712.3708. Основными частями этого устройства являются:

• подвижная часть — якорь, вращающийся на валу внутри неподвижного статора на котором закреплены четыре магнита, являющиеся полюсами статора;
• тяговое или втягивающее реле, которое при повороте ключа зажигания подает сигнал на раскрутку якоря;
• бендикс, она же обгонная муфта, которая предназначена для того чтобы зацепить маховик двигателя;
• корпус, в котором размещаются все рабочие элементы электростартера, он закрывается двумя крышками. К корпусу электродвигателя крепится втягивающее реле.

Главная задача этого электродвигателя — раскрутка маховика ДВС, поэтому в момент запуска он испытывает большие нагрузки при создании крутящего момента.

Исходя из этого, требуется особое внимание уделять тому как закреплен этот агрегат к блоку двигателя, чтобы его не сорвало с крепежных болтов.

Включается этот электродвигатель с помощью выключателя зажигания. Когда поворачивается ключ, электрический сигнал от АКБ, через выключатель и монтажный блок поступает на обмотки втягивающего реле. Контакты замыкаются и сигнал проходит на электрообмотку якоря.

Из-за каких неисправностей не вращается стартер ВАЗ 2114

В исправном состоянии электростартер срабатывает сразу после поворота ключа и энергично раскручивает маховик до того момента, как заработает клапанно-поршневая группа. При этом водитель не слышит никаких посторонних звуков, весь процесс запуска занимает от пяти до десяти секунд.

При обычных нагрузках ток вырабатываемый стартером составляет 120-150 А. Когда возникают большие нагрузки, например, зимой, возникающий ток может достигнуть 500 и даже 700 А. Это серьезное испытание для этого электроагрегата, поэтому профессионалы не рекомендуют держать ключ на запуске дольше 15 секунд, а повторные попытки запуска надо делать с перерывом не менее тридцати секунд.

По мере того как электростартер испытывает серьезные нагрузки в процессе эксплуатации, могут возникать неполадки, которые проявляются самым разным образом.

Ключ повернут на запуск, втягивающее реле стартера ВАЗ 2114 не работает, якорь стартера не вращается.

• В первую очередь надо проверить контакты проводов на аккумуляторе и электростартере. Необходимо очистить свинцовые выводы аккумуляторной батареи и все контакты на агрегатах. Окисление проводки это наиболее часто встречающаяся причина неработающего стартера.
• Возможной причиной «молчащего» электростартера бывает разряженная или неработающая батарея аккумулятора. Требуется замерить емкость всех банок, она должна быть не меньше 1,25. Если ниже, надо поставить АКБ на зарядку.
• В одной из электрообмоток реле, так называемой втягивающей, произошло КЗ между витками. В этом случае требуется поменять полностью поменять запчасть.
• Один из источников подобного отказа — это разрыв, который произошел в проводке подводящей электроток к тяговому реле стартера на ВАЗ 2114. Чтобы найти этот отказ надо проверить контакт между штекером электродвигателя «50» и штекером выключателя зажигания.
• Нет замыкания между штекерами «30» и «50» контактной части. Необходимо заменить вышедшую из строя запчасть.
• Заедает якорь электростартера. Вручную проверить легкость его вращения.

При попытке запуска плохо крутит стартер или его якорь вообще не вращается, при том что втягивающее реле срабатывает.

• Такое «поведение» электростартера возможно, когда АКБ слабо заражена или свинцовые контакты на аккумуляторе слегка окислились. Сигнал от аккумуляторной батареи поступает, но он слишком слаб, для того чтобы раскрутить якорь.

Важным требованием к водителю является необходимость постоянно контролировать, чтобы все контактные соединения электросхемы включения стартера не имели следов окисления. После зачистки желательно смазать их. Для этого подойдет даже вазелин.

• Также следует проверить контактные соединения как на АКБ, так и на тяговом реле и электростартера. Кроме окисления надо обязательно проверить насколько хорошо затянуты контактные болты и гайки, потому что ослабленные соединения также образуют плохой контакт и недостаточный заряд для раскрутки электрического агрегата. При слабо затянутых контактах, возможно образование КЗ и подгорание проводов, их также следует проверять.
• Эта неисправность может проявляться при износе щеток или подгорания коллектора. Если такие повреждения обнаружены, то надо поменять вышедшие из строя детали.
• Более серьезной причиной, требующей полной разборки агрегата, является замыкание в обмотке якоря. В этом случае требуется его замена.
• На запуске втягивающее реле срабатывает несколько раз, а затем отключается. При этом на ВАЗ 2114 не крутит стартер.
• При любой неисправности, когда не работает стартер на ВАЗ 2114, в первую очередь надо проверять работоспособность АКБ и отсутствие окисления на контактах. В случае необходимости надо поставить батарею на зарядку или очистить контакты от окислов, особое внимание проводу от АКБ до штекерного контакта «50» на электростартере.
• Если проявляются такие «симптомы», а АКБ полностью заряжена, то возможно, в обмотке тягового реле, которая называется удерживающая, произошел обрыв или КЗ. В таком случае выход один — замена реле.

Стартер включается, якорь вращается, а маховик не крутится.

• Бендинкс пробуксовывает, после проверки электродвигателя на стенде бендикс надо поменять.
• Подобная неисправность может возникнуть, если придут в негодность шестерни стартерного редуктора. Для устранения неисправности надо заменить редуктор.

После запуска двигателя стартер вращается, но слышен скрежет, посторонний шум или есть чувствительная вибрация.

• Если есть вибрация и шум, то следует проверить крепление электроагрегата, возможно оно ослабло. В этом случае надо хорошо затянуть гайки крепления.
• Еще одна из возможных причин — это неправильная установка электродвигателя, вероятно с перекосом. Надо исправить перекос и подтянуть гайки, после чего проверить, чтобы не было люфта корпуса агрегата.
• Возможно треснула крышка со стороны привода. Необходимо поменять поломанную крышку.
• Происхождением шума может служить максимальное разрушение вкладышей подшипников на приводе электростартера и на якоре. Тогда требуется замена вкладышей или подшипников.
• Шум и скрежет раздается при выработке или разрушении зубьев шестерен редуктора, привода или венца маховика. Единственно правильное решение это замена шестерен или вышедших из строя блоков.
• Источником постороннего шума и вибрации может быть не выходящий из зацепления бендикс или шестерня застрявшая в маховике. Устранить заедание и прочистить, а также смазать шлицы.

Водитель должен помнить, что если на ВАЗ 2114 не крутит стартер, значит своевременно не была проведена профилактика этого агрегата и аккумуляторной батареи. От их работоспособности зависит возможность беспроблемного запуска двигателя. Поэтому электростартер и АКБ требуют постоянного внимания и бережного отношения.

В данной системе управления двигателем питание на обмотку втягивающего реле стартера поступает через контакты дополнительного реле (рис. 1, 2).

Контроллер включает реле стартера при включении зажигания, если получен «правильный» пароль от АПС, и выключает после запуска двигателя (частота вращения коленчатого вала двигателя достигла 500 об/мин) или через 7-20 секунд (в зависимости от температуры охлаждающей жидкости) после начала прокрутки стартера. Контроллер запрещает включение дополнительного реле стартера при работающем двигателе.

Рис. 1 – Схема включения стартера на автомобилях семейства LADA SAMARA

Рис. 2 – Схема включения стартера на автомобилях семейства LADA KALINA

Схемы электрооборудования семейства Samara 2
с комментариями. Некоторые схемы взяты с сайта chipdiagnost.ru

Общая схема первых ВАЗ-2115
с обычной кнопкой задних туманок (с фиксацией), люминесцентным плафоном подсветки салона, разъёмом на часы и 8-ми контактным разъёмом на проводку инжектора
content-23.foto.my.mail.r…hofer2107/3833/s-3852.jpg
Видно жгут карбюраторной системы зажигания с датчиком скорости, на инжекторе он не подключается. 4-й провод плафона салона — зажигание, чтобы при включении зажигания подсветка гасла сразу. Пеермычка на Ш11 для дворников. На 2109 они питаются через предохранитель на моторчике (6-контактов), тут он не используется и потому к моторчику идёт 5 проводов.

Годы выпуска 2115: 1997—2012г.

Общая схема ВАЗ-2115 комплектации люкс
с фароочистителями, подогревом сидений, электростеклоподъёмниками, центральным замком, маршрутным компьютером и люминесцентным плафоном подсветки салона
content-5. foto.my.mail.ru…hofer2107/3833/s-3853.jpg

Пояснения к 8-ми контактной колодке инжектора:
бело-красный и синий — на лампочку чек, сине-красный — зажигание, серый — датчик скорости, коричнево-красный — тахометр, сине-белый — концевик двери водителя (на иммобилайзер), зелёно-красный — К-линия (может не быть), зелёный — расход топлива.
Рядом с ней розовый провод — на датчик уровня топлива.

Годы производства 2114: 2001—2013г.

Схемы отдельных жгутов проводов ВАЗ-2113, ВАЗ-2114 и ВАЗ-2115
С 9-ти контактной квадратной колодкой на инжектор, нефиксируемой кнопкой включения зптф, и реле блокировки стартера (инжектор отключает стартер если двигатель запущен).

Жгут панели приборов
content-20.foto.my.mail.r…hofer2107/3833/s-3834.jpg
На фото есть реле задних противотуманных фонарей (крепится рядом с монтажным блоком, предохранитель болтается рядом), кнопка без фиксации. Работает так: если включен ближний свет и/или передние противотуманки (если есть), нажимаем и отпускаем кнопку — зптф включаются. Выключаются при повторном нажатии на кнопку или автоматически при выключении фар, чтобы водитель не забыл их выключить.

Жгут подсветки бардачка
content-12.foto.my.mail.r…hofer2107/3833/s-3840.jpg
На крышке стоит магнитик, когда он далеко от датчика с герконом, подсветка бардачка включается (геркон замыкает контакты).

Задний жгут ВАЗ-2114
content-18.foto.my.mail.r…hofer2107/3833/s-3842.jpg
Моторчик очистителя заднего стекла с паузой. При включении омывателя он работает постоянно.

Жгут дополнительный (центральный замок)
content-20.foto.my.mail.r…hofer2107/3833/s-3835.jpg
Подключается к панели приборов, разъём рядом с ручкой капота. Розовый — блокировка дверей, постоянный плюс, предохранитель болтается рядом с ручкой открывания капота. Бело-чёрный — на двери для электростеклоподъёмников, плюс при зажигании, включается через реле и предохранитель в монтажном блоке. Так же на фото проводка для колонок магнитолы.

Жгут подогрева сидений
content-1. foto.my.mail.ru…hofer2107/3833/s-3838.jpg
Серый провод подключается к разъёму куда подключается жгут дополнительный (к серому проводу если он есть), плюс при зажигании, реле крепится рядом с монтажным блоком и предохранитель располагается рядом с ручкой капота.
Белый провод подключается к жгуту дополнительному, подсветка кнопок.

Пояснения к 9-ти контактной колодке инжектора:
1 серый — датчик скорости, 2 бело-красный — минус лампочки чек, 3 зелёный — расход топлива, 4 сине-белый — концевик двери водителя, 5 коричнево-красный — тахометр, 6 розово-чёрный — плюс лампочки чек и реле блокировки стартера, 7 красно-чёрный — блокировка стартера (если минуса нет, цепь стартера разрывается), 8 сине-красный — зажигание, 9 розовый — уровень топлива.

Годы производства 2113: 2004—2013г.

Схемы автомобилей с 2011 года выпуска с электронной педалью газа (Е-ГАЗ)
На инжектор идёт большая многоконтактная колодка. Замок зажигания от Калины.

Жгут панели приборов люкс (подогрев сидений и датчик ремня безопасности)
content-5. foto.my.mail.ru…hofer2107/3833/s-3864.jpg
content-19.foto.my.mail.r…hofer2107/3833/s-3865.jpg
Реле и предохранитель подогрева сидений располагаются рядом с монтажным блоком.

Принципиальная схема соединений блока управления электропакетом 21154-3840010-03
content-25.foto.my.mail.r…hofer2107/3833/s-3866.jpg

Схема соединений монтажного блока (реле №1 — вентилятор)
На фото опечатка: у реле К1 контакт 86 идёт на Ш3/8 (а не на Ш8/3).
content-12.foto.my.mail.r…hofer2107/3833/s-3843.jpg
Кратко об изменениях по сравнению с предыдущим блоком:
реле 1 включает вентилятор двигателя, управление идёт в салон, а оттуда к инжектору.
Предохранитель 1 даёт постоянное питание для блока управления электропакетом.
Цепь фароочистителей сделана напрямую.

Остальные схемы используются прежние (задний, дверей, подогрева сидений…)
Кроме жгута проводов коробки воздухопритока. Он используется тот же, только установлена перемычка на контакты 6 и 12 штекера 11 монтажного блока (из-за иного подключения датчика контрольной лампы давления масла).

Пояснения к 16-ти контактной колодке инжектора:
2 красный — акб (на АПС), 3 сине-красный — зажигание, 4 розово-чёрный (плюс лампочки чек, реле блокировки стартера и вентилятора двигателя в ЧЯ), 5 жёлто-чёрный — К-линия, 6 серый — датчик скорости, 7 бело-красный — минус лампочки чек, 8 розово-красный — стоп-сигналы, 9 коричнево-красный — тахометр, 10 оранжево-синий — связь АПС с ЭСУД, 11 красно-зелёный — датчик на педали тормоза, 12 сине-чёрный — колодка диагностики от АПС, 13 чёрно-красный — минус реле вентилятора двигателя в ЧЯ, 14 розовый — уровень топлива, 16 красно-чёрный — минус реле блокировки стартера.

И кратко об изменениях проводки Е-газ:
Кнопка обогрева стекла подключена к приборам (а не к печке).
Лампочка давления масла подключена немного по-другому.
В ЧЯ реле вентилятора двигателя управляемое ЭСУД (используются контакты, которые на блоках с 11-ю реле идут на свет и габариты).
Замок зажигания с катушкой (датчик иммобилайзера), без концевика и подсветки, и бск работает только от зажигания.
Реле ЭСП подключено к АПС (задержка выключения после выключения зажигания), чтобы водитель успел закрыть окна.
АПС это иммобилайзер, пиликалка о невыключенных габаритах и включении заднего хода, реле зптф, блок блокировки замков дверей, и как-то питается это всё от предохранителя 1 монтажного блока (20 Ампер) к которому подключется в салоне маленькой клеммой (Ш3/21), расчитанной на 10 Ампер. Но большая нагрузка идёт лишь кратковременно при отпирании/запирании замков дверей, так что всё нормально.
Датчик на педали тормоза с двумя разомкнутыми (на фонари как и раньше) и замкнутыми (на эсуд) контактами (когда на датчик давит педаль), разъём другой, туда идёт постоянное питание и зажигание, и когда датчик выходит из строя (а это не редкость), ненужные контакты замыкаются и зажигание начинает работать постоянно или от нажатия на педаль )))))

Фото как выглядит «S» (соединение проводов) на примере жгута водительской двери

патрубки и схема замены » НаДомкрат

Система охлаждения ваз 2114 вызывает большой интерес у автомобилистов. Машины модели 2114 имеют скрытую охлаждающую систему, основанную на использовании специальной смеси для охлаждения. Движение охлаждающей смеси происходит под воздействием механического насоса.

Принцип сборки многих российских машин осуществляется довольно не качественно, поэтому работоспособность многих механизмов, в том числе и охлаждающая система ваз 2114 оставляет желать лучшего.

Для выявления и произведения необходимых ремонтных работ, нужно иметь представление о состоянии и методе работы охлаждающей системы.

Содержание

• 1 Недостатки в охлаждающей системе
• 2 Принципы функционирования охлаждающей системы 2114
• 3 Смена охлаждающей жидкости строго по регламенту ТО
• 4 Почему нарушена функция охлаждающей системы
• 5 Замена радиатора
• 6 Ремонт радиатора охлаждения двигателя своими руками
• 7 Ремонт термостата
  • 7.1 Рекомендуем

Недостатки в охлаждающей системе

Система охлаждения двигателя ВАЗ 2114 имеет большой недочет, т. к. требует постоянного контроля, частого обслуживания и проведение необходимого ремонта.

Схема системы охлаждения ВАЗ 2114

Схема охлаждения ваз 2114: 1 – элемент в виде пробки для бака расширения; 2 – бак для расширения; 3 – шланг отвода жидкости из патрубка; 4 – шланг проходящий между радиатором и бачком расширительным; 5 – шланг отводящий от радиатора; 6 – бачок с лева от радиатора; 7 – трубка алюминиевая; 8 – системы заглушки; 9 – бачок с права от радиатора; 10 – пробка для слива; 11 – середина радиатора; 12 – кожух для электрического вентилятора; 13 – пластиковые крылья электрического вентилятора; 14 – электрический двигатель; 15 – насосный шкив зубчатый; 16 – крыльчатка насоса; 17 – ремень привода вала распределительного; 18 – блок для двигателя; 19 – насосная труба; 20 – шланг для радиатора с подводящей функцией; 21 – шланг радиатора отопителя с функцией отвода; 22 – шланг подводящий охлаждающую жидкость к дроссельному патрубку; 23 – выпускной патрубок; 24 – шланг для заправки; 25 – шланг радиатора отопителя с функцией подвода; 26 – термостат; 27 – датчик температуры охлаждающей жидкости; 28 – датчик указателя уровня охлаждающей жидкости.

Принципы функционирования охлаждающей системы 2114

Показатель функционирования основывается на внутреннем теплообмене, осуществляемом благодаря воздействию смеси охлаждения. Этот вариант наиболее эффективен.

Перемещение смеси охлаждающей осуществляется путем принуждения под воздействием насоса, работающего от приводного ремня. Смесь для охлаждения наполняется в систему путем вливания в бак расширения. Объем системы охлаждения ВАЗ 2114 зависит от объема мотора.

Электрический вентилятор устанавливается на вал электродвигателя, работа основана на показаниях датчика, благодаря которому он начинает выполнять свои функции, либо прекращает их.

Важной составляющей системы считается клапан термостата, он оснащен клапанами: основным и дополнительным. Также в его состав входит накопитель, который чувствует изменение температурных колебаний в воздухе.

Как работает термостат

Когда температурный показатель жидкости охлаждения достигает примерно 87 градусов, это приводит в действие клапан основной, он выпускает жидкость в большой контур. Когда температурный показатель достигает 102-х градусов, клапан останавливается в 8мм.

Смена охлаждающей жидкости строго по регламенту ТО

Жидкость охлаждения важно часто менять, чтобы предотвратить поломку двигателя, т.к. от времени работы она утрачивает свои свойства, и подвергается нагреву.

Для проведения работ по смене антифриза или тосола, необходимо знать важные составляющие:

1. Знать период, в который можно использовать жидкость для охлаждения, тосол 2-а года, антифриз 5-ть лет.
2. Контролировать пробег для замены жидкости, как правило, от 20000 до 40000.
3. Проверять состояние жидкости, обращая внимание на цвет, если цвет изменился после эксплуатации, соответственно жидкость обязательно подлежит замене.

Конечно, лучшим вариантом выбора будет антифриз в качестве жидкости охлаждения, т.к. у него больший срок годности в отличие от тосола, система меньше изнашивается. Но ценовой показатель на тосол значительно дешевле.

Промывая систему охлаждения необходимо:

• Слить из системы всю охлаждающую жидкость, плотно прикрутить пробки и залить дистиллированную воду до максимальной метки.
• Завести двигатель и разогреть до достижения рабочего температурного показателя.
• Пусть он работает на оборотах примерно 3000. Обязательно контролируйте движение температурной шкалы двигателя, чтобы избежать перегрева.
• Затем глушите и оставляете на минут 7, после этого выливаем воду из системы. В случае загрязнения воды процедуру повторяем, до достижения эффекта чистой воды.

Почему нарушена функция охлаждающей системы

Основная неисправность нарушения работы системы охлаждения возникает в результате неправильного срабатывания термостата. В конкретном случае единственным решением будет его замена.

До того как приступать к работе по замене клапана термостата, его нужно проверить на исправность, путем запуска двигателя пока он охлажден. Когда мотор нагреется, примерно до 90 градусов потрогайте патрубок внизу радиатора, он должен быть теплым, это свидетельствует об исправности клапана, при холодном патрубке, клапан подлежит замене.

На моделях машин ВАЗ 2114 предусмотрен радиатор из алюминия, он оборудован двумя дополнительными бачками, в левом имеется перегородка.

Охлаждающая система достаточно проста, поэтому ремонт можно провести самостоятельно.Радиатор является основной составляющей системы охлаждения машины, основная его функция предотвращение перегрева двигателя, благодаря отводу теплого воздуха от двигателя наружу.

Радиатор состоит:

1. Сам радиатор.
2. Бачок нижний с патрубками.
3. Бачок верхний с патрубками.

Замена радиатора

Радиатор ваз 2114

• Первоначально, откручивается заглушка с бака расширения, также заглушка радиатора и цилиндра снимаются.
• Охлаждающая смесь сливается в чистую тару.
• Радиаторная система вентиляции отсоединяется от питания.
• Резиновые трубки отсоединяем от системы радиатора и бака расширения.
• Отсоединяются от поверхности кожуха все болты.
• Аккуратно держа радиатор, достаем кожух вместе с вентилятором.
• По окончанию работы радиатор полностью свободен и его можно извлечь.

Прежде, чем приступать к работе, помните, что при снятии и последующем монтаже радиатора, двигатель должен находиться в холодном состоянии.

После проведения замены радиатора, или ремонтных работ, его устанавливают на место и закрепляют таким же образом, но в обратном порядке. Обязательно после установки завести двигатель и проверить результат работы.

Ремонт радиатора охлаждения двигателя своими руками

Основная проблема, в результате которой радиатор необходимо менять либо ремонтировать, является утечка охлаждающей смеси, в результате наличия пробоины или дефектов системы.

Жидкость обычно подтекает в стыках деталей из пластика и металла. Если протечка небольшая достаточно залить в радиатор вместе с жидкостью охлаждения специальную смесь, под ее воздействием протечка сама устранится.

Если протечка достаточно большая, придется радиатор менять.

Прежде чем приступать к замене проверьте герметичность радиатора, для этого необходимо:

1. Наполнить ванну водой.
2. Отверстия в патрубках плотно заткнуть.
3. Радиатор отпускается в воду примерно на 30-40 см и подается давление 0,2МПа.
4. Смотрите, появятся пузырьки или нет.

Радиатор подлежит обязательной замене после ДТП при лобовом ударе или ударе сбоку.

Ремонт термостата

Датчик термостата также служит для сохранения заданной нормы температурного показателя. Он перекрывает движение охлаждающей смеси в радиатор, пока нагрев двигателя не достигнет нужной температурной нормы примерно в 90 градусов. Жидкость начинает поступать через термостат при достижении по Цельсию 95 градусов. При помощи термостата двигатель расходует минимальное время для разогрева. Расположен термостат между двигателем и охлаждающим радиатором.

Часто встречающиеся проблемы:

1. Клапан закрыт – двигатель в не прогретом состоянии очень плохо держит обороты, может заглохнуть.
2. При открытом клапане – при заморозках можно ездить, или включать печку на максимальный режим, иначе произойдет перегрев двигателя.

При проведении ремонтных работ термостата допускается легкое ударение отверткой по корпусу, чтобы сдвинуть клапан.

Если же необходимо полностью разобрать термостат, важно плотно закрыть патрубки, чтобы избежать утечки тосола, только после этого разбирать термостат. По окончанию проведения ремонта тосол лучше заменить.

Рекомендуем

Двигатель ВАЗ 2106, конструктивные особенности, основные технические характеристики

Схема устройства двигателя ВАЗ-2114 инжектор 8 клапанов

Чтобы самостоятельно отремонтировать ВАЗ-2114 с инжектором на 8 клапанов, нужно знать устройство и принцип работы двигателя. Обладая этими знаниями, можно установить причину неисправности не прибегая к посторонней помощи. На двигателях серии ВАЗ установлена система распределенного впрыска топлива, позволяющая улучшить показатель езды, и характерно уменьшить процент токсинов в отработанных газах. Существует два вида систем впрыска топлива: с обратной связью, а также без нее, они могут отличаться между собой деталями. Все зависит от экспорта или импорта продукции. Обратная связь впрыска обычно используется в моделях машин, поставляемых за рубеж, и снабжена нейтрализатором. В системе без обратной связи (продаются внутри страны) вмонтирован СО-потенциометр, который выполняет регулировку отработанных газов.

Серийные модификации

ВАЗ-21061

Двигатель ВАЗ-2103. На части автомобилей для внутреннего рынка была упрощена система охлаждения двигателя — отсутствовал электровентилятор, а крыльчатка устанавливалась непосредственно на торец вала насоса охлаждающей жидкости. В постсоветские годы допускалась заводская комплектация бамперами от ВАЗ-2105. Экспортные экземпляры отличались улучшенной отделкой и мелкими изменениями в схеме электрооборудования, некоторые автомобили оснащались очистителями и омывателями внешних фар. ВАЗ-21061-037 Исходно таким индексом предполагалось обозначать специальную версию для Канады[12] (настоящим обозначением канадской комплектации впоследствии стал суффикс «-037»), предусматривавшую оснащение особенными бамперами — алюминиевыми, без клыков, с накладками и законцовками из чёрного пластика (в передний встраивались подфарники, также допускалась возможность установки гидроопор). В дальнейшем такими бамперами комплектовались и другие экспортные машины (для Нидерландов, Великобритании), а в модифицированном виде (без подфарников и с другим крепежом) они стали стандартными для ВАЗ-2121 (этот факт отражается в префиксе «21061-» наименований многих деталей бамперов «Нивы» в каталогах советских лет издания).

ВАЗ-21062

Экспортная модификация ВАЗ-2106 с правосторонним расположением органов управления.

ВАЗ-21063

Двигатель ВАЗ-21011 улучшенной комплектации, с датчиком давления масла и с электровентилятором вместо приводимой ремнём крыльчатки (в вариантном исполнении допускался привод ремнём). Эта модификация, выпускавшаяся до 1994 г. (производство двигателей 2101 и 21011 было прекращено соответствующим приказом от 19 апреля 1994 г), оснащалась, в отличие от прочих, системой выпуска отработавших газов с одним резонатором вместо двух. Автомобили поздних лет выпуска могли комплектоваться бамперами от модели 2105.

ВАЗ-21064

Экспортная модификация ВАЗ-21061 с правосторонним расположением органов управления.

ВАЗ-21065

Mодернизированная модификация с улучшенной комплектацией, выпускавшаяся в 1990—2001 (выпуск этой преимущественно экспортной модификации был прекращён, поскольку дальнейшее производство ВАЗ-2106 в Ижевске было призвано удовлетворить лишь сугубо внутренний спрос на эту модель, ещё остававшийся в те годы). От базовой модели отличалась более мощным генератором, пятиступенчатой коробкой передач, редуктором заднего моста с передаточным числом 3.9, бесконтактной системой зажигания, карбюратором «Солекс» (21053-1107010), галогенными фарами, обивкой и подголовниками сидений, а также штатным наличием заднего противотуманного фонаря и электрообогрева заднего стекла. Использовались колёса от ВАЗ-2105, большинство экземпляров комплектовалось алюминиевыми бамперами от той же модели, а часть экспортных машин, как и прежде, оснащалась модифицированными бамперами от ВАЗ-2121. Комплектация 21065-01 оснащалась двигателем от модели 2103.

ВАЗ-21066

Экспортная модификация ВАЗ-21066 с правосторонним расположением органов управления.

ВАЗ-2106 ижевской сборки

ВАЗ-2106 сборки 2004 года («ИжАвто») в Москве Двигатель ВАЗ-21067, отличающийся от базового наличием системы впрыска топлива с каталитическим нейтрализатором, что обеспечивало выполнение норм токсичности Евро-2.

Двигатель ВАЗ 21114-100026080. Характеристика двигателя ВАЗ 21114.

Двигатель четырехтактный, с распределенным впрыском топлива, рядный, с верхним расположением распределительного вала. Система охлаждения двигателя — жидкостная, закрытого типа, с принудительной циркуляцией жидкости. Двигатель имеет комбинированную систему смазки: под давлением и разбрызгиванием.
ДВС ВАЗ 21114–00 (60 или 90) – Евро 2;

ДВС ВАЗ 21114–20 (50 или 62) – Евро 3;

ДВС ВАЗ 21114-70 (72) – Евро 4.

Особенности двигателя.

Двигатель ВАЗ 21114 может применяться для установки на автомобили ВАЗ Lada Kalina, ВАЗ 2108, 21083, 2109, 21093, 21099, 2113, 2114, 2115, 2110, 2111, 2112 и их модификациях.

Двигатель ВАЗ 21114 — это модифицированный вариант двигателя 2111. Целью модификации было увеличение объема ДВС до 1600 см куб.(2111 — 1500 см куб.) и повышение экологических показателей до требований европейских стандартов. Существует несколько вариантов комплектации. Двигатель 21114, в зависимости от комплектации, может соответствовать экологическим требованиям Евро 2, Евро 3, или Евро 4. Моторы комплектации ВАЗ 21114–00 (60 или 90) – Евро 2; ВАЗ 21114–20(50 или 62) – Евро 3; ВАЗ 21114-70(72) – Евро 4.

Следует отметить, что двигатель 21114 по конструкции основных узлов: блока, головки блока, распредвала, клапанных механизмов и кривошипно-шатунного механизма не отличается от модели 11183.

Был разработан новый блок цилиндров 21114-1002011-10. Конструктивно он отличается от блока цилиндров 2110 только высотой (смотреть «Блок цилиндров»). Для увеличения объема потребовалось увеличить высоту блока на 2,3мм. ( высота от оси коленчатого вала до верхней поверхности блока — 197,1мм). Крепежные отверстия для крепления головки блока выполнены с резьбой М12 x 1,25 мм. Номинальный диаметр цилиндров – 82 мм.

Установлен коленчатый вал 11183 -1005016. По посадочным местам он соответствует коленчатому валу 2112. Этот вал имеет увеличенный на 2,3 мм радиус кривошипа, по сравнению с валом 2112, это обеспечивает ход поршня в 75,6 мм. Вал имеет маркировку : на противовесе указана модель — «11183».

Маховик и шкив коленчатого вала используются от ВАЗ 2110.

Внимание!

В двигателе применяется шатунно-поршневая группа 2110.

Головка блока цилиндров получила индекс – «11180». Головка имеет увеличенную камеру сгорания (81мм.х50мм.).

На двигателе ВАЗ-21114 используется фазированный впрыск. Это отличает его от ДВС ВАЗ-2111 с попарно-параллельным впрыском топлива. Поэтому на таких двигателях устанавливается распределительный вал с индексом 2111. В этой модификации, на конце вала, имеется штифт для контроля положения вала датчиком фазы. Распределительный вал приводится во вращение зубчатым ремнем 2108-1006040-10.

Шкив 11183-1006020 распределительного вала имеет отличие от шкива ВАЗ-2111. На установленном шкиве метка для установки фаз газораспределения смещена на два градуса, по отношению к метке шкива 2111.

Выбор поликлинового ремня, для привода генератора и других навесных агрегатов, определяется согласно наличию таких же конструктивных особенностей, как и на двигателе ВАЗ 2111.

Ресивер двигателя ВАЗ 21114 изготовлен из пластмассы, и отличается формой от модели используемой на двигателе ВАЗ 2111.

Произведены изменения в топливной системе двигателя. Отсутствует возвратная топливная магистраль. Установлена рампа форсунок модели 1118-1144010.

Устанавливаться форсунки «SIEMENS» VAZ20734(желтые) или «BOSCH» 0280 158 022.

На двигателе приемная труба глушителя объединена с каталитическим нейтрализатором (катколлектор).

В системе охлаждения установлен термостат нового образца мод. 1118-1306010.

Применяется генератор 9402.3701 (80 А).

На двигателе ВАЗ-21114 применяется четырехвыводная катушка зажигания, вместо модуля зажигания, применявшегося на модели ВАЗ-2111.

Электронная система управления двигателем осуществляется контроллером М7.9.7. или «Январь» 7.2.

Что значит в комплектации двигателя 21114 указано сцепление 18?

На двигателе 11183 стоит сцепление от 2108, а на моторе 21114 сцепление 2112.

Схема электрооборудования ВАЗ-2106 (новая)

Общая схема электрооборудования ВАЗ 2106 / 21061 / 21063 / 21065 выпуска 1988 – 2001г.

1 — передние фонари; 2 — боковые указатели поворота; 3 — аккумуляторная батарея; 4 — реле лампы сигнализатора заряда аккумуляторной батареи; 5 – реле включения ближнего света фар; 6 — реле включения дальнего света фар; 7 – стартер; 8 – генератор; 9 – наружные фары; 10 – внутренние фары; 11 – датчик включения электродвигателя вентилятора; 12 — электродвигатель вентилятора системы охлаждения двигателя; 13 – звуковой сигнал; 14 – катушка зажигания; 15 – распределитель зажигания; 16 – свечи зажигания; 17 — электромагнитный клапан карбюратора; 18 – датчик указателя температуры охлаждающей жидкости; 19 – подкапотная лампа; 20 – выключатель света заднего хода; 21 – датчик указателя давления масла; 22 – датчик сигнализатора недостаточного давления масла; 23 – датчик сигнализатора недостаточного уровня тормозной жидкости; 24 — моторедуктор очистителя ветрового стекла; 25 – коммутатор*; 26 — электродвигатель омывателя ветрового стекла; 27 – реле включения электродвигателя вентилятора**; 28 – регулятор напряжения; 29 – реле-прерыватель очистителя ветрового стекла; 30 – дополнительный блок предохранителей; 31 – основной блок предохранителей; 32 – реле-прерыватель аварийной сигнализации и указателей поворота; 33 – реле включения обогрева заднего стекла***; 34 – выключатель стоп-сигнала; 35 – штепсельная розетка для переносной лампы****; 36 – добавочный резистор электродвигателя отопителя; 37 – электродвигатель отопителя; 38 – переключатель электродвигателя отопителя; 39 – часы; 40 – лампа освещения вещевого ящика; 41 – прикуриватель; 42 – выключатель аварийной сигнализации; 43 – регулятор освещения приборов; 44 – лампа сигнализатора уровня тормозной жидкости; 45 – трехрычажный переключатель; 46 – выключатель зажигания; 47 – выключатель обогрева заднего стекла***; 48 – выключатель заднего противотуманного фонаря; 49 – выключатель наружного освещения; 50 – выключатели плафонов, расположенные в стойках передних дверей; 51 – моторедукторы электростеклоподъемников передних дверей***; 52 – выключатели плафонов, расположенные в стойках задних дверей; 53 – выключатель контрольной лампы стояночного тормоза; 54 – плафоны освещения салона; 55 – указатель уровня топлива с сигнализатором резерва; 56 – указатель температуры охлаждающей жидкости; 57 – указатель давления масла с сигнализатором недостаточного давления; 58 – тахометр; 59 – лампа сигнализатора стояночного тормоза; 60 – лампа сигнализатора заряда аккумуляторной батареи; 61 – лампа сигнализатора воздушной заслонки карбюратора; 62 – контрольная лампа габаритного света; 63 – лампа сигнализатора указателей поворота; 64 – лампа сигнализатора дальнего света фар; 65 – спидометр VAZ-2106; 66 – выключатель сигнализатора воздушной заслонки карбюратора; 67 – переключатель электростеклоподъемника левой передней двери***; 68 – реле включения электростеклоподъемников передних дверей***; 69 – переключатель электростеклоподъемника правой передней двери***; 70 – задние фонари; 71 – фонари освещения номерного знака; 72 – датчик указателя уровня и резерва топлива; 73 – колодки, подключаемые к элементу обогрева заднего стекла***; 74 – лампа освещения багажника; 75 – задний противотуманный фонарь.

Порядок условной нумерации штекеров в колодках:

а – коммутатора; б – датчика-распределителя зажигания; в – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла; г – реле прерывателя аварийной сигнализации и указателей поворота; д – трехрычажного переключателя.

* Устанавливается в случае применения на автомобиле бесконтактной системы зажигания. При этом должен устанавливаться датчик-распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705. ** С 2000 г. не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. При этом вместо применявшегося ранее датчика температуры 11 типа ТМ-108 применяется датчик-выключатель 661.3710. *** Устанавливается на части автомобилей. **** С 2000 г. не устанавливается.

Электросхема ВАЗ-2106 карбюратор — полный вид:

Коленвал мотора

Коленчатый вал купается в масле, которое находится в картере, или на дне двигателя. Здесь же, в нижней части, находится масляный насос. Со временем от работы двигателя масло чернеет и если его долго не менять, оно теряет свои смазывающие свойства, что приводит к повышенному трению узлов и деталей ДВС. Например, могут появиться задиры или потёртости на деталях двигателя, что не продлит ему срок его жизни.

Конечно, типов двигателей много: и поршневые и беспоршневые, роторные, электродвигатели и так далее. Все они разные, обладают разными КПД, разными особенностями эксплуатации и питаются разным топливом. Какой бы мотор ни стоял, каким бы он ни был надёжным – ему всегда требуется хороший уход и правильные режимы эксплуатации, и тогда он будет радовать владельца эксплуатацией без проблем.

Схема предохранителей и реле ВАЗ2107

Электропроводка машины защищается с помощью плавких предохранителей, которые в основном устанавливаются в центральном и дополнительном блоке, расположенных в нижней части панели приборов по левую сторону рядом с рулевой колонкой. Цепь от аккумулятора к клеммам и проборам замыкается при включении зажигания автомобилем.

F1(16А) Клаксон, розетка для лампы, прикуриватель, лампы торможения, часы и освещения в салоне (плафоны) F2(8A) Реле стеклоочистителя, электродвигатели отопителя и стеклоочистителя, омывателя лобового стекла F3(8А) Дальний свет левой фары и лампа оповещения включённого дальнего света F4(8А) Дальний свет правой фары F5(8А) Предохранитель ближнего света левой фары F6(8А) Ближний свет правой фары и задний противотуманная фара F7(8А) Этот предохранитель в блоке ВАЗ 2106 отвечает за габаритный свет (левый подфарник, правый задний фонарь), лампочка багажника, освещение номера правая лампочка, лампы освещения приборов и подсветка прикуривателя F8(8А) Габаритный свет (правый подфарник, левый задний фонарь), освещение номера левая лампочка, подкапотная лампа и лампочка оповещения о габаритном свете F9(8А) Указатель давления масла с лампой оповещения, указатель температуры охлаждающей жидкости и уровня топлива, лампа оповещения заряда аккумулятора, указатели поворота, сигнализатор открытия воздушной заслонки карбюратора, обогрев заднего стекла F10(8А) Регулятор напряжения и обмотка возбуждения генератора F11(8А) Резерв F12(8 ) Резерв F13(8А) Резерв F14(16А) обогрев заднего стекла F15(16А) Электродвигатель вентилятора системы охлаждения F16(8А) Указатели поворота в режиме аварийной сигнализации

Владельцам 2106 следует знать, что старая конструкция предохранителей уже давно изжила себя, так как при каждом срабатывании они перегреваются, что влияет на плотность соединения ячеек. Отсутствие плотного контакта между предохранителем и разъемами ведет к их обгоранию. Таким образом, необходима замена блоков плавких предохранителей. Чтобы в части электропроводки не возникали лишние проблемы, следует раз в полгода делать осмотр предохранительных устройств. При подгорании контактной части необходима замена предохранителей, чистка посадочных гнезд. Сегодня многие владельцы ВАЗ 2106 модернизируют классические блоки, меняя их на современные ножевые предохранители.

ПЕРЕБОРКА ДВИГАТЕЛЯ ВАЗ 2114

Ремонт двигателя ВАЗ 2114 должен начинаться с опустошения емкостей для масла и охлаждающей жидкости. Далее необходимо демонтировать все навесные узлы и очистить мотор от скопившегося на нём в процессе эксплуатации масла и пыли. После этого можно приступать к переборке.

1. Демонтируем трубки подачи топлива;
2. Снимаем шланги для подачи и отвода воздуха;
3. Убираем сапун картера и патрубки охладительной системы. Снимаем дроссельный патрубок;
4. Далее необходимо выкрутить ресивер и топливную рампу, что даст возможность убрать форсунки;
5. Демонтируем коллектор на ВАЗ 2114, он закреплен на кронштейнах, гайки на которых откручиваются ключом на 13;
6. Рассоединяем и убираем проводку к модулю зажигания и выкручиваем свечи. Снимаем датчик зажигания;
7. Снимаем с генератора ремень натяжения, после чего демонтируем всю конструкцию. Вместе с генератором удаляем все элементы – планки и кронштейны, которыми он фиксировался;
8. Демонтируем шкив генератора, предварительно заблокировав маховик;
9. Снимаем привод распредвала вместе со шкивом и ремнем натяжения;
10. Откручиваем помпу, снимаем термостат и выпускной коллектор;
11. На очереди – масляный насос на ВАЗ: демонтируем фильтр и картер, после убираем сам насос;
12. Далее демонтируем поршневой блок. Для этого нужно выкрутить все гайки на шатунных болтах и снять крышку корпуса блока;
13. С ранее заблокированного маховика скручиваем все фланцевые крепления и убираем диск;
14. На коренных подшипниках откручиваем крышки и вынимаем все расположенные в них нижние вкладыши;
15. Демонтируем коленвал. Делать это нужно крайне аккуратно, чтобы не допустить никаких деформаций конструкции;
16. Снимаем полукольца упора и верхние вкладыши.

Двигатели ВАЗ 2114 прошедшие несколько сотен тысяч километров обладают достаточно большим количеством износившихся деталей. В процессе переборки вы увидите это сами. Все комплектующие движка, на которых заметны серьезные следы износа либо повреждения необходимо менять на новые.

Напишите в комментариях насколько помогла Вам данная статья ??

Схема проводки ВАЗ 2106 (инжектор)

1 контроллер 2 электровентилятор системы охлаждения 3 колодка жгута системы зажигания к жгуту левого брызговика 4 колодка жгута системы зажигания к жгуту правого брызговика 5 указатель уровня топлива 6 колодка жгута уровня топлива к жгуту датчика уровня топлива 7 датчик кислорода 8 колодка жгута датчика уровня топлива к жгуту системы зажигания 9 электробензонасос 10 датчик скорости 11 регулятор холостого хода 12 датчик положения дроссельной заслонки 13 датчик температуры охлаждающей жидкости 14 датчик массового расхода воздуха 15 колодка диагностики 16 датчик положения коленчатого вала 17 электромагнитный клапан продувки адсорбера 18 катушка зажигания 19 свечи зажигания 20 форсунки VAZ-2106 21 колодка жгута системы зажигания к жгуту панели приборов 22 реле электровентилятора 23 предохранитель цепи питания контроллера 24 реле зажигания 25 предохранитель реле зажигания 26 предохранитель цепи питания электробензонасоса 27 реле электробензонасоса 28 колодка жгута системы зажигания к жгуту форсунок 29 колодка жгута форсунок к жгуту системы зажигания 30 колодка жгута панели приборов к жгуту системы зажигания 31 выключатель зажигания 32 комбинация приборов 33 табло антитоксичной системы двигателя

Обслуживание мотора

Когда, рассмотрено устройство и основные технические характеристики, присущие двигателю ВАЗ 2114, необходимо рассмотреть обслуживание и дать ответы на вопросы, которые задают все чаще автомобилисты.

Техническое обслуживание

Если верить заводу, изготовителю, то двигатель ВАЗ 2114 необходимо обслуживать каждые 12-15 тыс. км пробега. Это зависит от того, какой маркировки мотор установлен на транспортном средстве. Схема проведения технического обслуживания для всех двигателей, которые установлены на «четырнадцатой» модели:

1. На первом ТО проводится замена масла, масляного фильтра и воздушного фильтрующего элемента, а также проверка работоспособности всех систем.
2. Второе ТО делается спустя 12 000 км пробега. В данном случае, необходимо сменить масло и фильтрующий элемент масла.
3. Третье ТО – 25 000 км, замена не только масла, но и воздушного фильтра, а также проводится поточный ремонт неисправностей.
4. Спустя 45 000 км необходимо заменить ремень и ролик газораспределительного механизма, чтобы не пришлось проводить капитальный ремонт двигателя ВАЗ 2114.

Последующее техническое обслуживание идёт согласно 2 и 3 ТО.

Частые вопросы и ответы на них

Процесс ремонта двигателя ВАЗ 2114.

Многие автолюбители на форумах задают одни и те же вопросы. Попробуем классифицировать все их, а также дать ответы согласно заводским нормам и рекомендациям.

Какое масло заливать в двигатель ВАЗ 2114?

Если опираться на данные завода изготовителя, то в двигатель ВАЗ 2114, в зависимости от типа льётся разное масло. Так, какое масло залить в ВАЗ 2114? Если брать для 8 клапанного двигателя, то в идеале подойдёт с маркировкой 10W-40. Если это 16 клапанный движок – 5W-30. В любом случае, масло для ВАЗ 2114 должно быть полусинтетическим.

Какая рабочая температура двигателя?

Опираясь на данные завода изготовителя, рабочая температура мотора для двигателей, устанавливаемых на модели 2113-2115, составляет 87-103 градуса Цельсия. После 105 градусов включается электровентилятор.

Где находится номер двигателя на ВАЗ 2114?

Номер двигателя достаточно просто найти. Располагается он со стороны коробки переключения передач, возле термостата. Номер мотора всегда имеет площадку на блоке цилиндров, которая располагается в видном месте.

Какой ресурс ДВС 2114?

Ресурс двигателя ваз 2114 составляет 150 тыс. км пробега для восьми клапанного силового агрегата и 180 000 км для -16 клапанного. Чтобы продлить ресурс необходимо знать какое масло лить в движок, а также вовремя его обслуживать. Хотя немаловажную роль играет манера вождения и бережная эксплуатация автомобиля.

Гнёт ли клапана на двигателях ВАЗ 2114?

Конечно, как и в любом другом двигателе, у ВАЗ 2114 клапанный механизм гнёт. Это зачастую случается от перегрева, когда возникает прогиб головки. Гнуть клапана может и при обрыве ремня ГРМ.

Что делать, если не развивает мощность мотор, и падают обороты?

В этом случае, стоит провести комплексную диагностику силовому агрегату. Дело может заключаться, как в неработоспособности одного из датчиков, так и в механике. Найти неисправность можно своими силами или при помощи профессионалов в автосервисе.

Описание двигателя ВАЗ 2106 1.6 литров

Во второй половине 70-х годов, конструкторы АвтоВАЗа решили создать более мощный и динамичный двигатель. Свои планы они осуществили создав легендарный движок ВАЗ 2106.

Эта силовая установка представляет собой союз двух двигателей, от которых взято всё самое прогрессивное:

• речь идёт о первой модели ВАЗ 2103. От этой модели взят увеличенный по высоте блок цилиндров и коленвал с увеличенным кривошипным механизмом на 7 миллиметров. За счёт этого расстояние движения поршня увеличилось до 80 мм.;
• второй донор для 06 модели, это двигатель ВАЗ 21011. Отсюда был взят увеличенный диаметр цилиндров на 3 мм. Вместо прежних 76мм., он стал 79 мм. Соответственно увеличился диаметр поршня. Шатун остался прежний, как на 01-х Жигулях.

Вышеописанные изменения позволили создать удачную модель ДВС того времени. Мотор получился динамичный, надёжный, более мощный. А учитывая цену горючего АИ 93 в те времена, ещё и экономичным мотором.

Особенности конструкции двигателя ВАЗ 2114

Главной отличительной чертой всех моделей двигателей на ВАЗ 2114 является то, что на них установлен инжектор. Электронное управление впрыском топлива в зависимости от показаний большого количества различных датчиков, контролирующих самые разные параметры, вплоть до состава выхлопных газов, конечно же способствует сбалансированной и экономичной работе двигателя.

Сам двигатель на ВАЗ 2114 это рядный, четырехтактный, восьмиклапанный агрегат, у которого распредвал располагается сверху. Он имеет четыре цилиндра, работает на бензине и охлаждается специальной жидкостью. В двигательном отсеке автомобиля мотор располагается поперечно ходу движения. На фото двигателя ВАЗ 2114 видно его реальное расположение относительно других агрегатов.

Блок цилиндров этого силового агрегата сделан из чугуна методом литья. Все отверстия для тосола образуются в литейной форме, маслопротоки выточены механическим способом. Рабочие цилиндры тоже вытачиваются. Внизу блока имеются опоры коренных подшипников, крышки к ним делают при изготовлении блока, у них индивидуальная подгонка, поэтому заменить их невозможно. При разборке надо обращать внимание на маркировку этих крышек, чтобы не перепутать. В крышки и опоры вставлены вкладыши сделанные из сплава стали и алюминия. В третьей опоре вставлены упорные полукольца, которые препятствуют осевому перемещению коленчатого вала.

Поршни сделаны из алюминия с залитыми в них стальными кольцами. Пальцы плавающие, а шатуны выкованы из стали. Снизу блок цилиндров закрывает поддон, между ними обязательно должна находиться прокладка. За ее целостностью необходимо следить, потому что поддон является вместилищем для моторного масла, которое во время работы ДВС смазывает все трущиеся части. Смазочная масляная система работает под давлением и с помощью разбрызгивания. Давление создается масляным насосом, который, забирая смазку из поддона, прогоняет ее через прямоточный масляный фильтр. У него имеется обратный клапан не позволяющий маслу стекать обратно в поддон.

У коленвала, располагающегося внизу блока цилиндров, имеется фланец. К этому фланцу крепится маховик. На маховике сверлением сделана специальная установочная метка для правильного расположения его на фланце коленвала. Эта метка должна располагаться напротив шейки шатуна четвертого цилиндра.

С левого бока блока цилиндров ДВС устанавливается помпа, которую также называют — насос охлаждающей жидкости.

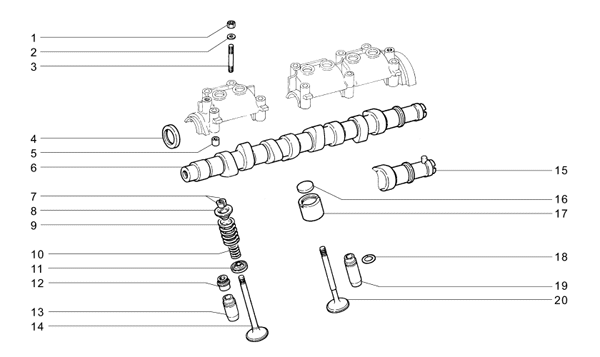

Головка блока, или ГБЦ, выполнена из алюминия. В ГБЦ располагаются клапана с втулками и седлами и толкатели с регулировочными шайбами. Распределительный вал находится в ГБЦ сверху и зажат опорами, к которым прижаты подшипники. ГБЦ закрывается крышкой с горловиной для заливки масла.

Распредвал и помпа приводятся в движение ремнем от зубчатого шкива коленвала. Рядом находится еще один ремень, который раскручивает генератор.

Схема ВАЗ-2106

Автомобиль ВАЗ-2106 выпускался с 1976 по 2008 год. В этом справочнике приводятся цветные схемы проводки (на инжектор и карбюратор) с описанием всех элементов для различных модификаций. Информация предназначена для самостоятельного ремонта шестёрки. Электрические схемы разделены для удобства просмотра через компьютер или телефон на несколько блоков, также имеются схемы в виде единой картинки с описанием каждого элемента — для распечатки на принтере. Всё электрооборудование авто условно можно разделить на следующие узлы:

• система запуска мотора;
• элементы заряда аккумулятора;
• система зажигания топливной смеси;
• элементы наружного и салонного освещения;
• система датчиков на панели приборов;
• элементы звукового оповещения;
• блок предохранителей.

Схема и устройство двигателя

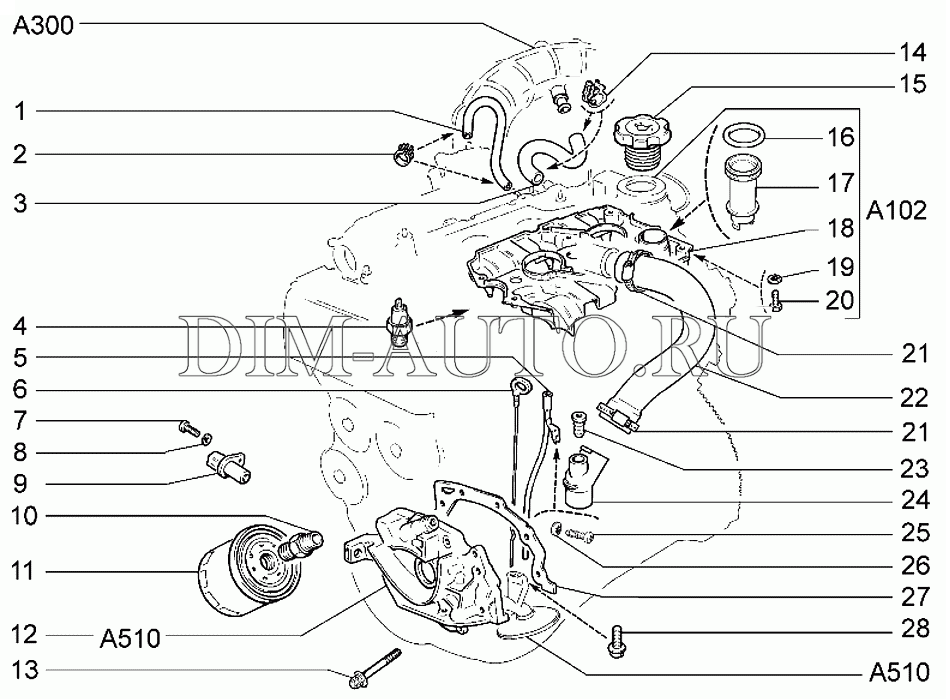

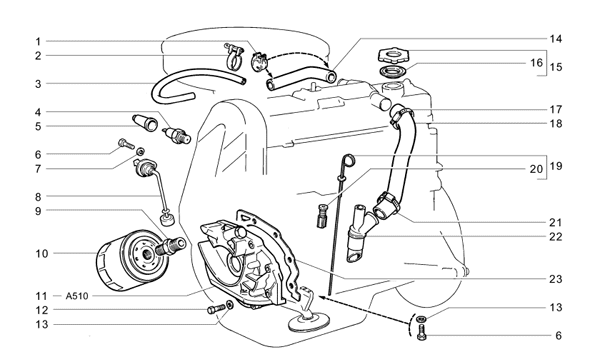

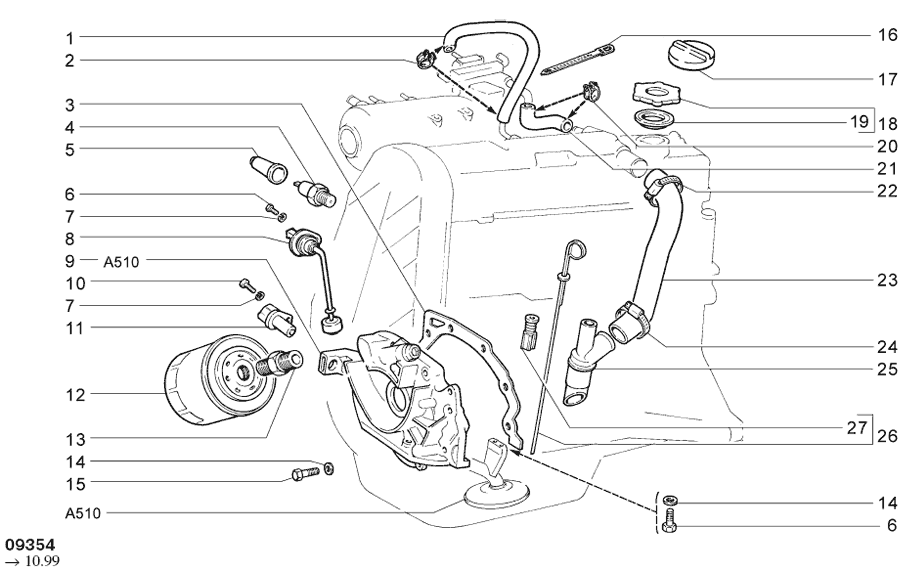

Общий вид двигателя

Прежде чем приступить к рассмотрению вопроса устройства двигателя и описанию характеристик, необходимо рассмотреть схему устройства узлов и деталей, которые находятся непосредственно в главном силовом агрегате и снаружи.

Схема и устройство двигателя «Самара-2»

Также, стоит посмотреть двигатель ВАЗ-2114 в разрезе:

Поперечный разрез двигателя «Самара»

Схемы отдельных узлов шестёрки

Электросхема соединений генератора

1 — АКБ VAZ-2106; 2 — генераторная установка «шестерки»; 3 — регуляторное устройство, предназначенное для контроля рабочего параметра напряжения; 4 — замок; 5 — пластиковый модуль с предохранительными элементами; 6 — контрольный световой индикатор, определяющий заряд АКБ; 7 — реле, защищающее электролинию контрольного светового индикатора заряда батареи.

Электросхема стартера

1 — стартерное устройство автомобиля; 2 — АКБ; 3 — генераторная установка; 4 — замок зажигания.

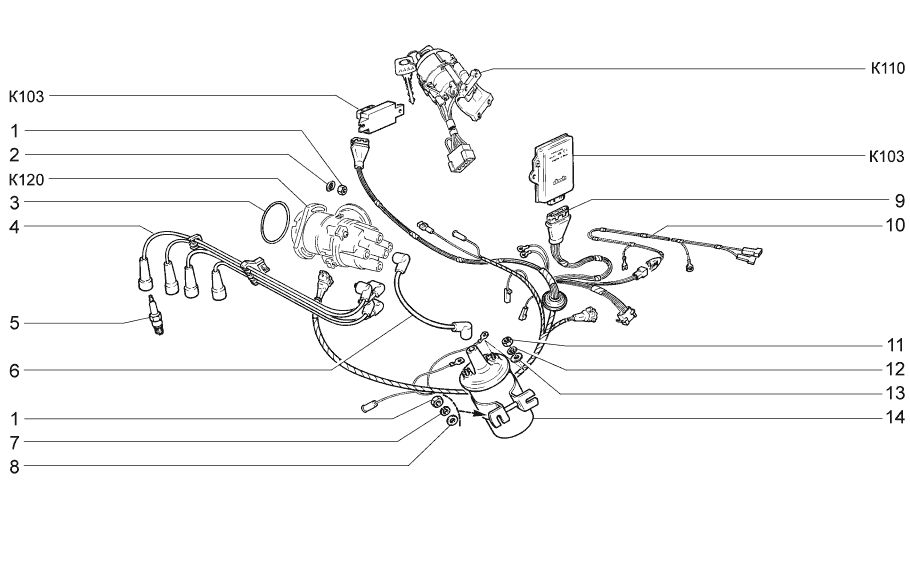

Электросхемы контактной системы зажигания

1 — свечи зажигания; 2 — распределитель; 3 — выключатель зажигания; 4 — катушка; 5 — коммутатор; 6 — генератор; 7 — АКБ.

Электросхема управления клапаном карбюратора

1 — концевое переключательное устройство карбюраторного агрегата; 2 — непосредственно сам клапан двигателя; 3 — модуль, использующийся для управления карбюраторным узлом; 4 — катушка зажигания; 5 — коммутаторное устройство; 6 — переключатель зажигания, является замком.

Электросхема указателей поворотов и сигналки

1 — световые устройства поворотных огней, установленные в передних оптических приборах; 2 — АКБ VAZ-2106; 3 — генераторный узел авто; 4 — боковые поворотные огни, расположенные на передних крыльях; 5 — главный монтажный модуль с предохранительными элементами; 6 — вспомогательный управляющий блок с предохранительными устройствами; 7 — замок зажигания; 8 — устройство для отключения и активации световой сигналки, монтируется в салоне машины на центральной консоли; 9 — переключательное устройство для активации и отключения поворотных огней; 10 — прерывательное устройство, использующееся для мигания поворотных огней и световой сигналки; 11 — спидометр, оснащенный контрольным световым индикатором активации поворотных огней; 12 — световые устройства указателей поворотных огней в задней оптике.

Электросхема включения звука

1 — звуковые устройства, использующиеся для воспроизведения импульсов; 2 — реле активации звуковых импульсов, защищает электроцепь от перенапряжения; 3 — переключатель звуковых импульсов; 4 — монтажный модуль с предохранительными элементами; 5 — генераторная установка ВАЗ 2106; 6 — АКБ.

Схема включения элеткростеклоподъемников

1 — главный предохранительный модуль; 2 — реле, использующееся для защиты электролинии установленных дополнительно стеклоподъемников; 3 — переключательное устройство электростеклоподъемника, установленного на левой двери; 4 — аналогичное устройство, применяющееся для регулировки положения стекла в правой двери спереди; 5 — электродвигатель левого подъемника стекла; 6 — вспомогательный модуль с предохранительными элементами; 7 — замок зажигания.

Схема системы охлаждения двигателя

1 — генераторный узел, установлен под капотом; 2 — АКБ; 3 — переключатель зажигания или замок; 4 — главный модуль с предохранительными элементами; 5 — реле, защищающее электролинию системы активации электрического моторчика вентилятора охлаждения силового агрегата; 6 — контроллер активации вентилирующего устройства; 7 — непосредственно сам вентилятор; 8 — вспомогательный предохранительный модуль.

Схема проводки ВАЗ-2114. Исправление неисправностей сделать самому своими руками

Реализована схема проводки ВАЗ-2114 максимально простым способом. Функцию провода, передающего отрицательный полюс питания, выполняет кузов автомобиля. Такая схема используется в большинстве современных авто. В конструкции электропроводки нет никаких сложных узлов, выполнить самостоятельное обслуживание и ремонт может каждый водитель. Главное – уметь разбираться в электрических схемах. Не нужно знать наизусть все провода и то, за какой конкретно узел они отвечают. Необходимо уметь ориентироваться в сложных сплетениях проводов.

Основные особенности

Главная особенность схемы проводки ВАЗ-2114 заключается в том, что необходимо питание подавать на все узлы, обеспечивающие впрыск топлива:

1. Электронасос топлива.
2. Форсунки в топливной рампе.
3. Систему датчиков.

Также питание подается на электронный блок управления и систему зажигания. Причем на 8-клапанных моторах устанавливались только модули зажигания, которые, по сути, представляют собой коммутатор со встроенными катушками (всего их две). А вот на 16-клапанных двигателях ставилось по одной катушке на каждую свечу. Такая схема более совершенна, так как при выходе из строя катушки откажет только один цилиндр.

В основе вообще всего автомобиля лежит конструкция предшественника – ВАЗ-2109. Такая же форма кузова, используемые элементы подвески, зажигания и топливоподачи, даже задние фонари одинаковые. Но есть существенные отличия в конструкции двигателя, коробки передач. Намного привлекательнее смотрится новая европанель. В ней используются более привлекательные датчики и другие приборы.

Конструкция электропроводки автомобиля

Общую схему проводки ВАЗ-2114 можно разбить на несколько составляющих:

1. Система наружного освещения.
2. Система зажигания.

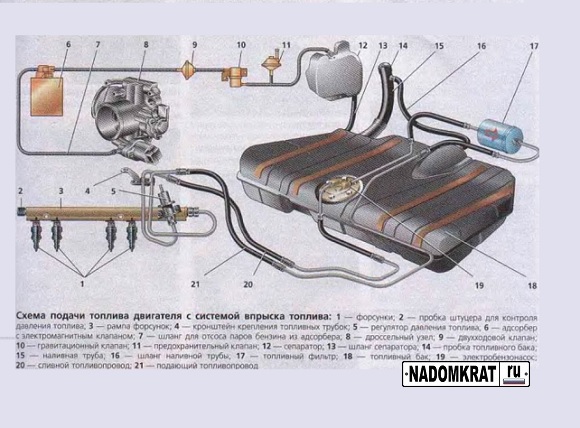

3. Топливоподача.
4. Управление двигателем (датчики, исполнительные механизмы и ЭБУ).
5. Запуск двигателя (стартер).
6. Питание (аккумуляторная батарея и генератор).
7. Системы дополнительного оборудования – дворники, омыватель, печка, подогрев зеркал, сидений и стекол, прикуриватель и т. д.

Абсолютно все цепи, которые подключаются к аккумуляторной батарее, защищены плавкими вставками (предохранителями). Установлены они в монтажном блоке под капотом (как и на предшественнице, ВАЗ-2109).

Коммутация происходит с помощью электромагнитных реле. Они позволяют избавиться от протекания большого тока по кнопкам при включении мощных потребителей. Причина – при прямой коммутации высоких токов происходит разрушение кнопок и подгорание контактов. В этом плане электромагнитные реле намного надежнее.

Система запуска двигателя

В схеме проводки ВАЗ-2114 (инжектор и карбюратор если в системе питания) обязательно присутствует стартер. С его помощью происходит запуск двигателя. При этом в качестве источника питания выступает аккумуляторная батарея. Стартер состоит из таких компонентов:

1. Обмотка статора (неподвижной части).
2. Роторная обмотка (возбуждения).
3. Бендикс – предназначен для механического соединения ротора стартера и венца маховика на коленчатом валу. Состоит из вилки привода, обгонной муфты и шестерни.
4. Втягивающее реле – приводит в движение бендикс и силовые контакты.
5. Крышки, щеточный узел и прочие детали.

Как работает стартер?

Питание стартера происходит от аккумуляторной батареи напрямую – от верхнего вывода втягивающего реле идет провод к плюсовой клемме АКБ. Работа системы запуска происходит по такой схеме:

1. При повороте ключа зажигания подается питание на все компоненты топливной системы, ЭБУ.
2. При установке ключа в положение «Старт» подается питание на управляющий вывод тягового реле.
3. Обмотки втягивающего создают магнитное поле, которое заставляет переместиться сердечник.
4. Замыкаются силовые контакты, и начинает вращаться ротор.
5. Бендикс одновременно с этим перемещается по оси ротора, и шестерня входит в зацепление с венцом на маховике.
6. Коленчатый вал начинает вращаться, происходит впрыск топлива в камеры сгорания и подача высокого напряжения на электроды свечей.

Именно так работает вся система запуска двигателя любого автомобиля, в том числе и ВАЗ-2114.

Конструкция генератора

Второй источник питания любого автомобиля – это генератор. Он необходим для питания всех потребителей при запущенном двигателе. Генератор состоит из следующих частей:

1. Роторная обмотка возбуждения.
2. Контактные кольца на роторе.
3. Подшипники.
4. Передняя и задняя крышки.
5. Статорная обмотка.
6. Регулятор напряжения.
7. Шкив с крыльчаткой.
8. Диодный блок.
9. Конденсатор.

Конструкция проверенная, используется также во всех современных автомобилях. Генератор занимает центральное место в проводке ВАЗ-2114. Схема подключения его достаточно проста (см. выше) – провод идет от силового контакта к плюсу аккумуляторной батареи. Благодаря генератору поддерживается оптимальный уровень заряда АКБ и питание всех потребителей.

Как работает генератор?

При остановленном двигателе происходит питание роторной обмотки. Следовательно, присутствует магнитное поле вокруг нее. Но так как не вращается ротор, поле это неподвижное. Поэтому не выполняется одно из обязательных условий работы генераторной установки – магнитное поле должно быть постоянным и движущимся. Все условия выполняются только лишь тогда, когда стартер начинает раскручивать коленчатый вал. При этом генератор вырабатывает напряжение, подаваемое на аккумулятор.

Но особенность конструкции любого автомобильного генератора в том, что вырабатывается переменный ток. Причем три фазы на выходе появляются, а для питания всех потребителей нужен переменный постоянный ток. Иначе вся подпанельная проводка ВАЗ-2114, схема которой представлена ниже, просто сгорит.

Для выпрямления переменного тока используется блок из полупроводниковых кремниевых диодов. Конструкция генератора с тремя фазами на выходе применяется по одной простой причине – пульсаций намного меньше. На выход выпрямителя установлен конденсатор – с его помощью получается избавиться от всей переменной составляющей тока.

Работа регулятора напряжения

Но вот есть одна огромная проблема – в зависимости от частоты вращения коленчатого вала, генератор может вырабатывать напряжение от 10 до 30 Вольт, а такой разброс недопустим. Поэтому необходимо стабилизировать напряжение на одном уровне – 12 В. На самом деле, конечно, генераторы вырабатывают немного больше – 13,6-14,6 В. Только в таком случае будет происходить нормальная зарядка аккумулятора. Можно стабилизировать напряжение на выходе, но проблема в том, что потребляемый ток очень большой.

И стабилитрон должен иметь немалые габариты, соответственно, и стоимость. Но намного проще стабилизировать питание роторной обмотки. Если величина напряжения, подаваемого на нее, будет стабильна, то и магнитное поле не изменится ни при каких обстоятельствах. Осуществляется такое действие при помощи регулятора напряжения. Максимальный ток потребления обмотки возбуждения не более 2 А. Конструктивно регулятор объединен со щеточным узлом.

Электронный блок управления

Очень сложной оказывается схема проводки ЭБУ ВАЗ-2114, так как к нему подсоединяется большое количество датчиков и исполнительных механизмов. Электронный блок управления – это «мозг» всей системы, он состоит из таких компонентов:

1. Корпус из пластика и металла.
2. В основе схемы находится микроконтроллер.
3. Ко входам микроконтроллера произведено подключение датчиков через согласующие устройства.
4. К выходам контроллера подключены усилители сигнала, электронные ключи и реле.

Микроконтроллер позволяет подавать сигналы на исполнительные механизмы, в зависимости от того, как работает двигатель. В памяти ЭБУ заложен алгоритм работы всех систем. Причем схема проводки ВАЗ-2114 (инжектор) 8 клапанов отличается от V16, так как немного больше параметров нужно для управления двигателем.

Датчики системы управления

На автомобилях ВАЗ-2114 используется несколько датчиков, которые соединены с электронным блоком управления. Они влияют на впрыск топлива и момент зажигания.

Система состоит из следующих датчиков:

1. Положения дроссельной заслонки.
2. Положения коленчатого вала.
3. Фаз (положения распредвала).
4. Скорости (находится на тросике спидометра).
5. Расхода воздуха. Вместо него может использоваться МАР-сенсор.
6. Давления.
7. Детонации.
8. Кислорода.

Все эти считывающие устройства корректируют подачу топливной смеси в камеры сгорания и угол опережения зажигания. Схема проводки ВАЗ-2114 (инжектор) с описанием приведена в инструкции по эксплуатации и обслуживанию автомобиля. Там же можно узнать и о том, как самостоятельно выполнить поиск неисправностей, приведены в документе и основные симптомы поломок.

Руководство по эксплуатации ваз 2114 инжектор.

Каждому автовладельцу важно, чтобы он был в исправном состоянии и работал без нареканий. По этой причине многие предпочитают знать, что можно сделать самостоятельно в случае неисправности, чтобы устранить ее как можно быстрее. В данном руководстве описывается устройство автомобилей ВАЗ-2113, -2114, -2115, которые оснащены двигателем 1.5i.

В начале книги дана общая информация и описание моделей. Затем рассматривается оборудование, элементы и устройства управления. После этого автовладельцы смогут ознакомиться с тем, как производить техническое обслуживание, в комплект также входят материалы по технике безопасности.

Большая часть руководства посвящена ремонту отдельных деталей. Все очень подробно описано, есть цветные фотографии с комментариями, чтобы была понятна последовательность действий. Это делает руководство незаменимым при ремонте автомобиля. Здесь также есть советы по настройке. Приложения содержат дополнительную информацию и схемы, которые могут быть полезны при ремонте.

На нашем сайте Вы можете бесплатно и без регистрации скачать книгу «ВАЗ-2113, -2114, -2115 с двигателем 1.5i. Эксплуатация, обслуживание, ремонт, тюнинг: Иллюстрированное руководство» в формате fb2, rtf, epub, pdf, txt, читать книгу онлайн или купить книгу в интернет-магазине.

ВАЗ-2113, ВАЗ-2114, ВАЗ-2115 (Lada) общие сведения

ВАЗ-2115 седан с четырехдверным кузовом, ВАЗ-2114 типа хэтчбек с пятидверным кузовом и ВАЗ-2113 с трехдверным кузовом были созданы на базе автомобилей ВАЗ-21099, ВАЗ-2109 и ВАЗ-2108, соответственно, поэтому многие их узлы и агрегаты унифицированы. В 2004 году после окончательного прекращения производства в Тольятти моделей семейства «Восьмой» модернизированные автомобили получили общее название LADA SAMARA.

Автомобили семейства LADA SAMARA оснащены бензиновым двигателем ВАЗ-11183 рабочим объемом 1,6 л и ВАЗ-2111 рабочим объемом 1,5 л, расположенным в моторном отсеке поперечно. Двигатели оснащены системой распределенного впрыска топлива и каталитическим нейтрализатором отработавших газов. Двигатели моделей ВАЗ-11183 и ВАЗ-2111 практически идентичны по конструкции. Моторы соответствуют нормам токсичности Евро-2 с возможностью соответствия передовым нормам.
Пятиступенчатая коробка передач, передний привод позволяют упростить трансмиссию и повысить эффективность, улучшить управляемость и устойчивость автомобиля на высоких скоростях и скользкой дороге. Однако у автомобиля с загруженным багажником на крыше или прицепом меняется распределение масс по осям и, соответственно, ухудшается управляемость при движении. В таких случаях необходимо быть предельно осторожным и не совершать резких маневров на дороге при обгонах и поворотах.
Передняя часть кузова автомобиля семейства LADA SAMARA отличается от своего предшественника новыми оригинальными блок-фарами, измененной формой капота и передних крыльев, окрашенными в цвет кузова передним и задним бамперами, а также установлены молдинги и накладки на пороги. борта, защищающие элементы кузова от коррозии и повреждений. Измененная форма крышки багажника и задней панели кузова на автомобиле ВАЗ-2115 позволяет уменьшить погрузочную высоту багажного отделения.
Анатомические передние сиденья оснащены подголовниками и механизмом продольного перемещения, обеспечивающим удобную посадку пассажиров на заднем сиденье. На автомобилях LADA SAMARA заднее сиденье можно сложить, тогда вместимость багажного отделения увеличится с 330 до 9 мест.40 литров, что позволит перевозить крупногабаритный багаж. Спойлеры, установленные на внешней панели двери багажника автомобилей ВАЗ-2114 и ВАЗ-2113, а также на крышке багажника, ВАЗ-2115 улучшили внешний вид и аэродинамику кузовов. Регулируемая рулевая колонка, верхние точки крепления ремня безопасности и комбинация приборов позаимствованы у автомобилей ВАЗ десятого семейства. На автомобили семейства LADA SAMARA устанавливается энергопоглощающая панель приборов, называемая европанелью. Дополнительный стоп-сигнал, встроенный в спойлер, повышает безопасность вождения.
Центральная блокировка дверных замков упрощает использование запирающих механизмов замков. В конструкции замков задних дверей предусмотрен механизм, исключающий возможность открывания дверей изнутри (детский замок), что повышает безопасность перевозки детей на заднем сиденье. На автомобили в зависимости от комплектации могут устанавливаться иммобилайзер, бортовой компьютер, электростеклоподъемники, электрообогрев передних сидений и электропривод наружных зеркал заднего вида.

Проверка работоспособности стартера
При наличии сомнений в работоспособности стартера необходимо проверить его на стенде. Соединительные провода к источнику тока, амперметру и контактному болту тягового реле стартера должны иметь сечение не менее 16 мм². Температура стартера при проверках должна быть (25±5)°С, а щетки должны быть хорошо притерты к коллектору. Замкнув выключатель, при напряжении источника тока 12 В трижды включить стартер с разными условиями торможения. Например, с тормозными моментами 3, 6 и 12 Н·м (0,3; 0,6 и 1,2 кгс·м). Продолжительность каждого включения стартера должна быть не более 5 секунд, а интервалы между включениями должны быть не менее 5 секунд. Если стартер не вращает зубчатый венец стенда или его работа сопровождается посторонним шумом, то разберите стартер и проверьте его детали.
Полная проверка тормозов
Затормозить зубчатый венец стенда, включить стартер и измерить силу тока, напряжение и тормозной момент, который должен быть не более 700 А, не более 5 В и не менее 13,72 Н·м ( 1,4 кгс·м) соответственно. Продолжительность включения стартера должна быть не более 5 с. Если тормозной момент ниже, а сила тока выше указанных значений, то причиной этого может быть межвитковое замыкание в обмотке якоря или короткое замыкание обмотки на массу. Если тормозной момент и потребляемый ток ниже указанных значений, то причиной может быть окисление и загрязнение коллектора, сильный износ щеток, зависание щеток в щеткодержателях, ослабление щеточных выводов, окисление или подгорание контактных болтов тяговое реле. При полном торможении приводной вал стартера не должен вращаться; если это происходит, то неисправна муфта свободного хода. Для устранения неисправности разберите стартер и замените или отремонтируйте поврежденные детали.

Режим проверки холостого хода
Вывести зубчатый венец стенда из зацепления с шестерней стартера. Включите стартер и измерьте потребляемый им ток и частоту вращения вала привода стартера, которые должны быть не более 80 А и 3000 мин–1 соответственно при напряжении на клеммах стартера 11,5–12 В. Если сила тока и частота вращения ведущего вала отличаются от указанных значений, то причины могут быть теми же, что и в предыдущем испытании. Проверка тягового реле Установите прокладку толщиной 11,5 мм между ограничительным кольцом и шестерней и включите реле. Напряжение переключения реле при упоре шестерни на прокладку должно быть не более 8 В при температуре окружающей среды (20±5)°С. Если напряжение выше, то это свидетельствует о неисправности реле или исполнительного механизма.

Автомобили ВАЗ-2115 — модернизация автомобиля ВАЗ-21099. Модель отличается от предшественника новой передней частью кузова с оригинальными фарами, измененной формой капота и передних крыльев, новыми фонарями со вставкой между ними, окрашенными в цвет кузова бамперами, спойлером багажника с дополнительным стоп-сигналом, дверными молдингами, накладками на пороги. , новая крышка багажника. Автомобиль занимает промежуточное положение по цене между предыдущим семейством «Самара» и новым семейством LADA 110. В перспективе другие модели семейства САМАРА 2108 и 2109пройдет модернизация, результатом которой станут 2113 и 2114 соответственно. Достоинства и достоинства автомобилей LADA SAMARA-115 — комфортный салон, более удобная и совершенная панель приборов, вместительный и удобный, за счет увеличения багажника, багажник, высокие динамические качества, хорошая управляемость и устойчивость на различных типах дорог. Новая конструкция отопителя обеспечивает эффективный обогрев салона.

Модификации: Изначально выпускались модификации с 1,5-литровым двигателем с карбюратором. В модельном ряду ОАО «АВТОВАЗ» представлена ​​модификация ВАЗ-2115 с двигателем с распределенным впрыском топлива.

Комплектация: Предусмотрены следующие версии автомобилей — «стандарт» (ВАЗ-21150-20), «норма» (ВАЗ-21150-21) и «люкс» (ВАЗ-21150-22).

Переднеприводный седан – первый представитель обновленного семейства автомобилей «Самара». На автомобиль установлен Газовый двигатель 1,5 литра и 5 ступенчатая механическая коробка передач.

Благодаря измененной форме кузова улучшена аэродинамика автомобиля. В конструкции использованы новые передние штампованные детали, модифицированные пластиковые бампера, дополнительные накладки боковых дверей, накладки на пороги, крышка багажника с разъемом в уровне пола. Присутствуют новые фары головного света, оригинальный дизайн задней светотехники. Новая панель приборов имеет более обтекаемую и эргономичную форму, подсвеченные кнопочные выключатели и контрольные лампы, блок индикации управления бортовой системой, несущий информацию о закрытии дверных замков, безопасности непристегнутых ремней безопасности, пределе износа тормозных колодок левого ключа зажигания, уровне масла, охлаждающая и омывающая жидкости.

У этой машины есть и другое название — «Самара-2». Хотя это относится не к этой модели, а ко всему семейству, которое, как и предыдущее, состоит из трех базовых машин. А по европейским меркам (трехзначный индекс) эта машина называется 115-й.

Несмотря на обилие названий, суть автомобиля та же – это «перелицованный» седан 21099. От предшественника он отличается оригинальным оформлением передней части кузова с новыми фарами, большой крышкой багажника, открывающейся проем до самого бампера и большие задние фонари. задний номер, как и на «десятке», расположен на бампере.

Ряд конструктивных решений позаимствован у «десятого» семейства — регулируемая рулевая колонка, верхние точки крепления передних ремней безопасности, комбинация приборов.

Панель приборов и обивка дверей модернизированы, но есть комплектация со старым, «99-м» салоном.

Самостоятельно начал сходить с главного конвейера в апреле 2000 года. До этого я занимался этим в Опытно-промышленном производстве.

Раздел будет интересен всем, кто ищет современное руководство по ремонту ВАЗ 2115, 2114 или 2113. Здесь любой водитель найдет подробные инструкции по диагностике, замене или ремонту неисправной детали. материалы представлены в виде фотоотчетов и видеороликов , что делает их наглядным пособием, намного лучшим, чем печатный аналог от производителя. Они позволят в кратчайшие сроки освоить любую ремонтную процедуру даже начинающим владельцам.

Даже если в данный момент ремонт ВАЗ 2113 своими руками не требуется, следует знать ряд процедур, которые чаще всего интересуют автовладельцев. Ознакомление с инструкцией по каждому из них позволит быстро устранить поломку и восстановить работоспособность деталей машины. Как и в случае с другими представителями семейства Самара 2, водителю потребуется информация о замене ламп в оптике, ремонте газораспределительного механизма, диагностике системы охлаждения и т.д.

Для тех, кому предстоит ремонт ВАЗ 2114 своими силами своими руками, не лишним будет знать, как он осуществляется, и . Для профилактики или тяжелых состояний может понадобиться операция. Не менее полезным будет руководство по ремонту ВАЗ 2114, где подробно описаны ВАЗ 2114 в фарах и салоне автомобиля.

Для владельцев пятнадцатой модели станет уместной инструкция, как проводится ВАЗ 2115. Эта деталь часто ломается и не подлежит ремонту, что делает эти знания обязательными для тех, кто интересуется ремонтом ВАЗ 2115 своими руками.

Если вас интересует конкретная проблема, то на страницах портала вы всегда можете оставить свой вопрос более опытным автомобилистам и профессиональным механикам. Вскоре после его публикации последует полноценный ответ, который поможет справиться с возникшей проблемой в эксплуатации автомобиля.

ВАЗ 2113 — история модели

Модель выпускалась с 2004 по 2013 год. Трехдверный хэтчбек стал модифицированной версией «восьмерки» и получил 1,5-литровый инжекторный двигатель мощностью 77 л.с. новый двигатель большого объема (1,6 литра), соответствующий стандарту ЕВРО-3.

ВАЗ 2114 — история модели

Как и ВАЗ 2113, модель стала рестайлингом предыдущего поколения ВАЗ 2109. Она получила множество комплектующих, что повысило комфорт автомобиля. ВАЗ 2114 выпускался с 2001 по 2013 год. За это время он претерпел несколько изменений , большая часть которых коснулась двигателя.

ВАЗ 2114 — 5-дверный хэтчбек. Отличительной чертой модели стало обновление передней части кузова, затронувшее фары, капот, облицовку радиатора и т.д. Новшества появились и внутри салона – «европанель», отопитель нового дизайна, регулируемый руль. Под капотом ВАЗ 2114 стояли следующие двигатели:

• 8-клапанный двигатель 1,5 ВАЗ 2111;
• 8-клапанный двигатель 1,6 ВАЗ 21114;
• 8-клапанный двигатель 1,6 ВАЗ 11183;
• 16-клапанный двигатель 1,6 ВАЗ 21124;
• Двигатель 16 клапанов 1,6 ВАЗ 21126.

ВАЗ 2115 — история модели

ВАЗ 2115 стала первой моделью Самара 2 серии. Его выпуск начался в 1997 году и продолжался до 2012 года. Сначала автомобиль имел только модели с карбюраторными двигателями, а затем их заменили инжекторными. В 2008 году модель подверглась рестайлингу.

Компьютер – это сегодня обычное устройство, с которым сталкивается большое количество людей как дома, так и в большом количестве. Средство передвижения. Если говорить конкретнее о водителях автомобилей, то компьютер, или как его чаще называют, бортовой компьютер стал незаменимым для каждого из них, ведь как только с его помощью можно взять под контроль работу большинства агрегатов.

Видео о работе нестандартного БК на ВАЗ-2114:

Если говорить об автомобилях российского производства, то первенцем в семье АвтоВАЗ был ВАЗ-2114, на котором -прямо с завода был установлен бортовой компьютер, который имел возможность оповещать водителя обо всех происходящих событиях, как за бортом, так и в машине. Ниже в этой статье мы подробно разберем, зачем нужен бортовой компьютер, а также разберем краткую инструкцию к нему.

Установлено место в панели приборов для бортового компьютера. На фото кепка.

Бортовой компьютер первой версии, устанавливаемый на ВАЗ-2114, хоть и имел мало функций, однако легко следил за основными параметрами автомобиля:

• Контроль уровня топлива
  , и его подсчет количества пройденных километров – эта функция позволяет водителю заранее принять решение о заправке.
• Контроль температуры охлаждающей жидкости
  – данная функция исключает перегрев двигателя за счет своевременного информирования водителя.
• Диагностика отдельных узлов автомобиля
  — позволяет с максимальной точностью, а главное мобильностью выявлять и устранять возникшие проблемы.

Узнать больше о функциях бортового компьютера

Бортовые компьютеры на ВАЗ-2114 способны выводить на свой рабочий экран следующую информацию:

• Мгновенные показатели работы двигателя, его обороты, температура, показания реального и среднего расхода топлива.
• Информация о пробеге автомобиля, времени в пути.
• Возможность точного считывания возникших ошибок в системе, что позволит сразу определить, стоит ли обращаться с неисправностью в автосервис или есть возможность все исправить самостоятельно.

Современные бортовые компьютеры, по типу Multitronics-C340 и его аналоги также способны:

• Контролировать и заранее информировать водителя о предстоящем техосмотре, страховании автомобиля, выполняя тем самым функцию органайзера.
• Самостоятельно изменить параметры включения вентилятора, изменить уведомления о достаточной температуре прогрева двигателя.
• Возможно подключение парктроника.

Обратите внимание, что для активации других расширенных функций, которые есть в вашем БК, вам может потребоваться его прошивка.

Принцип работы БК на ВАЗ-2114

Не штатный бортовой компьютер

Принцип работы бортового компьютера на первый взгляд покажется примитивным, однако на самом деле он технически сложное устройство, которое одновременно принимает, обрабатывает и, при необходимости, оповещает о наличии неисправностей. Функция оповещения происходит путем отображения на экране специальной иконки и подачи определенного звукового сигнала.

Краткое руководство пользователя

(в формате Word).

На все бортовые компьютеры, поставляемые на ВАЗ-2114, имеется руководство пользователя, и если оно не в бумажном виде, то его без труда можно найти в Интернете, достаточно просто знать марку и модель устройства. Несмотря на то, что существует множество вариантов и моделей, их основной функционал в основном одинаков.

Показания бортового компьютера.

• Если вы только собираетесь приобрести БК, то вам следует знать подходит ли та или иная модель к ЭБУ вашего автомобиля. Как правило, вся информация уже есть у продавца, и сложностей в этом возникнуть не должно.
• Лучше, в первую очередь, при ознакомлении с бортовым компьютером уделить время аварийным командным символам и визуальным значкам, появляющимся на дисплее.
• Обратите внимание на расположение кнопок, и правила работы с ними, чтобы быстро реагировать на изменение параметров на ходу (на некоторых моделях БК клавиши могут блокироваться при определенной скорости автомобиля — прим. ).

Коды ошибок на ВАЗ-2114

Так как ЭБУ на всех ВАЗ-2114 одинаковые или как минимум похожие, нет смысла их заранее записывать, а тем более запоминать, так как некоторые модели умеют не только отображать его на экране, но и озвучивать все проблемы в машине.

самый лучший вариант выявления и уточнения неисправностей, будет распечатка кодов ошибок на ВАЗ-2114. Взять их можно на официальных сайтах производителей БК для ВАЗ-2114, а ниже мы представим вам самые распространенные ошибки, встречающиеся на «четырнадцатых»:

Коды	Описание
0102, 0103	Неверный уровень сигнала контрольного индикатора массового расхода воздуха.
0112, 0113	Неправильный сигнал индикатора температуры впускного воздуха — элемент необходимо заменить.
0115 — 0118	Неверный сигнал датчика температуры охлаждающей жидкости — датчик необходимо заменить.
0122, 0123	Помехи или неправильный сигнал указателя положения дроссельной заслонки — элемент желательно заменить.
0300	Бортовой компьютер (БК) обнаружил случайные или множественные пропуски зажигания — в этом случае автомобиль может не сразу завестись.
0201 — 0204	Обнаружен обрыв в цепи управления форсункой.
0325	Бортовой компьютер зафиксировал обрыв в цепи детонационного устройства.
0327, 0328	Повреждение датчика детонации — требуется замена устройства.
0480	Вентилятор охлаждения вышел из строя — необходимо заменить элемент.
0505 — 0507	Имеются сбои в работе регулятора холостого хода, влияющие на число оборотов (ниже или выше). При появлении этого кода необходимо заменить регуляторы.
0615 — 0617	В процессе диагностики обнаружен обрыв или короткое замыкание в цепи реле стартера.
230	Этот код ошибки означает поломку реле бензонасоса — устройство необходимо заменить как можно скорее.
1602	Один из самых распространенных кодов при диагностике неисправности БК. Означает сбой питания бортовой сети на электронном блоке управления.

Что делать, если БК перестал работать

Бывает, что БК перестает работать или не передается информация, которую он должен передавать и анализировать. В первую очередь нужно обратить внимание на целостность электрической цепи. А именно предохранитель F3, отвечающий за его работоспособность, то следует проверить целостность проводов, которые идут на диагностическую колодку и подать на нее питание. О том, как правильно подключить бортовой компьютер к системе ВАЗ-2114, вы можете узнать в этой статье.

Описывать сам процесс ремонта бортового компьютера бессмысленно, т. к. такие устройства ломаются нечасто и мало ремонтопригодны, поэтому имеют внутри технически сложные механизмы, требующие профессиональных инструментов и навыков.

Схема подключения вентилятора охлаждения ВАЗ. Схема подключения вентилятора охлаждения ваз Не включается вентилятор на ваз 2114 инжектор

Каждый водитель знает, что перегрев двигателя – это очень плохо. Ни к чему хорошему это привести не может. Для защиты двигателя от перегрева автомобили оснащаются вентиляторами охлаждения радиатора. И иногда он далеко не один.

Сегодня мы поговорим об очень важном элементе охлаждения — датчике вентилятора. Он отвечает за своевременную активацию этого охлаждающего устройства, предотвращая нежелательный перегрев.

Немного теории

Причины выхода из строя вентилятора

Существует ряд причин, по которым помимо датчика может выйти из строя датчик вентилятора. Поэтому их следует предварительно исключить, чтобы убедиться, что виноват именно датчик.

Возможные причины отказа вентилятора:

1. Вентилятор неисправен. Он может изнашиваться, терять целостность, получать механические повреждения. Заменить его будет дороже по сравнению с датчиком, но выбора нет.
2. Цепь порвалась. При проверке датчика обычно используют метод замыкания двух его контактов. А вот при повреждении цепи проводки сделать это будет невозможно, и регулятор будет пенять на неопытность.

Если проверка контактов не удалась, вентилятор не реагирует, попробуйте подключить его контакты напрямую к аккумулятору.

Проверка датчика

Кроме того, обязательно проверьте новый датчик перед его установкой. Это позволит убедиться, что это работает. Сегодня на рынке очень много подделок, поэтому всегда есть вероятность приобрести некачественный датчик вентилятора.

Для проверки потребуется определенный набор инструментов и материалов, в который входят:

• Емкость;
• Вода;
• Охлаждающая жидкость;
• Термометр;
• Мультиметр.

Начнем проверку.

1. Налейте воду или обычную охлаждающую жидкость в подготовленную емкость.
2. Опустите в него датчик резьбовой частью.
3. Подключить клемму мультиметра к контактам регулятора. Измерительный прибор должен находиться в режиме измерения сопротивления. Хотя если в мультиметре есть функция прозвонки, то выбирайте ее.
4. Поместите термометр в жидкость.
5. Нагрейте воду.
6. Когда температура жидкости достигнет температуры срабатывания регулятора (92 градуса Цельсия), контакты должны замкнуться и мультиметр начнет издавать звуковой сигнал.
7. Если этого не произошло, то датчик действительно не работает и его нужно менять.

Если вы приобрели нерабочий регулятор, обязательно обратитесь в магазин и попросите замену или возврат денег. Но только с чеком. Приобретать запчасти лучше в специализированных, хороших магазинах. Риск быть обманутым меньше.

Замена

На инжекторном двигателе, который буквально напичкан всевозможными датчиками, иногда нужно обратить внимание на регулятор включения вентилятора. Если проверка показала, что устройство вышло из строя, ничего не остается, кроме как провести процедуру замены.

В работе потребуется всего несколько инструментов и материалов:

• Накидной ключ на 30 миллиметров;
• Емкость для слива охлаждающей жидкости;
• Сухие тряпки.

Подготовив все необходимое, можно приступать к замене.

В первую очередь нужно дать двигателю остыть. Работать на холодном двигателе удобнее и безопаснее. При попадании горячей охлаждающей жидкости на кожу ожогов не избежать.

1. Для замены не нужна ни смотровая яма, ни эстакада. Для такой работы эти элементы не нужны. Подойдет простой гараж.
2. Отсоедините от отрицательной клеммы аккумуляторной батареи.
3. Слейте всю охлаждающую жидкость из радиатора. Не сливайте охлаждающую жидкость из блока цилиндров, в этом нет необходимости.
4. Снимите крышку с расширительного бачка системы охлаждения вашего инжекторного двигателя.
5. Для слива тосола или тосола открутить сливную пробку на радиаторе. Вы найдете его в нижней части радиатора, и для демонтажа не требуются никакие инструменты. Пробка легко откручивается вручную.
6. Под сливное отверстие подставьте заранее подготовленную емкость, куда будет стекать охлаждающая жидкость. Подождите, пока поток жидкости полностью не прекратится.
7. Хочешь такой же антифриз то заливай обратно, бери чистую тару. Если охлаждающая жидкость достаточно старая и нуждается в замене, то чистота тары не имеет значения.
8. Закрутите пробку обратно.
9. Отсоедините контакты от датчика вентилятора.
10. Ключом на 30 мм откручивается регулятор.
11. Поворачивать осторожно, чтобы не повредить пластиковый контейнер радиатора.
12. Вкрутите новый регулятор вместо старого. Обязательно вставьте медную прокладку под новое устройство.

1. Переустановите проводку управления вентилятором.
2. Залить в расширительный бачок антифриз или заранее слить антифриз.
3. Продуйте систему, чтобы избежать образования воздушных пробок внутри системы.
4. Замените отрицательную клемму аккумуляторной батареи.
5. Включите блок питания, прогрейте его некоторое время, чтобы убедиться, что новый датчик работает.
6. Если при нагреве до нужной температуры датчик снова не работает, следует проверить другие элементы, которые могут быть причиной такого поведения системы охлаждения.

Замена без слива охлаждающей жидкости

Если вы не хотите тратить много времени на замену датчика на своем ВАЗ 2114, то можно обойтись без процедуры слива охлаждающей жидкости.

Замена регулятора включения вентилятора без ступени слива охлаждающей жидкости требует опыта и определенных навыков. Поэтому новичку не рекомендуется использовать этот метод ремонта.

• Ключом на 30 начинайте откручивать старый датчик, но не до конца.
• Подготовьте новый датчик.
• Одной рукой выкрутите старый регулятор до конца, а другой быстро вставьте новый.
• В этом случае вытечет определенная часть антифриза, но это не страшно.
• После замены обязательно тщательно протрите все участки вокруг регулятора сухой тканью.
• Проверьте наличие утечек после установки нового устройства.

После завершения работ тщательно протрите автомобиль, чтобы охлаждающая жидкость не оставалась на двигателе и его узлах. Особенно это касается резиновых и пластиковых элементов.

Электровентилятор системы охлаждения двигателя автомобиля ВАЗ-2114 включается только по сигналу датчика температуры охлаждающей жидкости. Но подключение происходит не напрямую, а через реле. Защитите эту электрическую цепь двумя предохранителями. Если стрелка указателя температуры заползла в красную зону шкалы, то сбрасываем газ, включаем на полную мощность вентилятор отопителя салона и ищем место остановки .

Исправность одного из предохранителей, расположенных в монтажном блоке и защищающих электрическую цепь вентилятора, можно проверить, просто нажав на кнопку звукового сигнала. Если сигнал работает, то с предохранителем все в порядке, так как он защищает еще и электрическую цепь звукового сигнала. В случае его неисправности, вскрываем монтажный блок, ищем предохранитель F5 на 20 ампер, но перед его заменой нужно найти причину его выхода из строя, иначе точно так же сгорит вновь установленный предохранитель.

Для проверки второго предохранителя необходимо снять обшивку консоли со стороны пассажира. Там вы увидите три реле и рядом с каждым из них предохранитель. Вам нужно будет вытащить, чтобы проверить средний. И опять же, если он сгорел, нужно искать причину этого явления. При исправном предохранителе проверяем среднее реле, так как через него включается двигатель вентилятора. Вытащив его из гнезда, осмотрите его контакты на предмет окисления. Проверить можно омметром, если его нет или вы не умеете им пользоваться, то придется попробовать заменить на исправный.

Далее открываем капот, отсоединяем колодку с проводами от моторчика вентилятора и если есть пара проводов подключаем напрямую к аккумулятору. Если вентилятор начнет работать, то причину неисправности придется искать в датчике температуры, либо реле и еще одном предохранителе, расположенном рядом с этим реле. Ну а если вентилятор при прямом подключении работать не будет, то неисправность придется искать в себе.

Вентилятор может не работать из-за неисправности датчика температуры, включающего вентилятор. Он расположен на головке блока цилиндров, над термостатом. Если омметра нет, проверяем методом его замены. Только не надо путать вентилятор на датчике с датчиком, работающим на указателе температуры охлаждающей жидкости.

Приведены все основные схемы подключения и модификации подключения вентилятора охлаждения (ВО) жидкости в автомобилях ВАЗ. различные модели. В чем суть работы ВО? Электродвигатель с крыльчаткой на валу установлен внутри прямоугольной металлической рамы, с помощью которой он крепится к задней части радиатора. При подаче напряжения (12 В) на контакты привода он начинает работать, вращая лопасти и создавая направленный поток воздуха, который, собственно, и охлаждает антифриз или антифриз.

Если не работает вентилятор охлаждения, не спешите обращаться в автосервис. Определить причину неисправности можно самостоятельно. Причем для этого совсем не обязательно иметь специальные навыки — достаточно изучить справочный материал с сайта и следовать инструкциям по его проверке/замене.

Схема включения радиатора ВАЗ 2104, 2105 и 2107

1. Вентилятор радиатора
2. датчик температуры (расположен снизу радиатора)
3. монтажный блок
4. реле зажигания
5. замок зажигания

А — к контакту «30» генератора.

Электровентилятор охлаждения ВАЗ 2106

1. Датчик запуска двигателя;
2. двигатель вентилятора;
3. реле запуска двигателя;
4. основной блок предохранителей;
5. замок зажигания;
6. дополнительный блок предохранителей;

генератор

7. ;

Аккумуляторная батарея

8. .

Соединение вентилятора 2108, 2109, 21099

До 1998 года на автомобилях со старым блоком предохранителей 17. 3722 (пальцевые предохранители) в цепь вентилятора включалось реле 113.3747. После 1998 года такого реле нет.

Также до 1998 года применялся датчик включения ТМ-108 (температура замыкания его контактов 99±3ºС, размыкания 94±3ºС), после 1998 года ТМ-108-10 с аналогичными диапазонами температур или его аналоги разных производителей. Датчик ТМ-108 работает только в паре с реле; усиленный для больших токов ТМ-108-10 может работать как с реле, так и без него.

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 17.3722

1. Двигатель вентилятора
2. Датчик включения двигателя
3. Монтажный блок
4. выключатель зажигания

К9 — Реле включения двигателя вентилятора. А — К выходу «30» генератора

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 2114-3722010-60

1. Двигатель вентилятора
2. Датчик 66.3710 включения электродвигателя
3. Монтажный блок

А — К выходу «30» генератора

Схема включения ВО ВАЗ 2110

Схема включения вентилятора охлаждения ВАЗ 2110 на карбюраторных и инжекторных мобилях различна. На автомобилях с карбюраторным двигателем для этого используется термобиметаллический датчик ТМ-108, а на автомобилях с инжекторным двигателем, управляемым контроллером.

Схема на ваз 2113, 2114, 2115 инжектор и карбюратор

Где находится реле вентилятора

4 — реле электровентилятора;
5 — реле электробензонасоса;
6 — главное реле (реле зажигания).

Внимание: последовательность реле и предохранителей может быть произвольной, ориентируемся по цвету проводов. Поэтому находим реле, от которого отходит тонкий розовый провод с черной полосой, идущий от главного реле (клемма 85*) (не путать с тонким, красным проводом с черной полосой, идущим от контроллера) и толстый силовой белый провод с черной полосой (клемма 87) (белый и розовый провода нам нужны), это реле вентилятора.

Если вентилятор охлаждения не работает

Для привода вентилятора постоянного тока устанавливается электродвигатель, возбуждаемый постоянными магнитами МЭ-272 или аналогичными. Технические данные электровентилятора и датчика включения вентилятора:

• Номинальная частота вращения вала двигателя с крыльчаткой, 2500 — 2800 об/мин.
• Потребляемый ток электродвигателя, 14 А
• Температура замыкания контактов датчика, 82±2 град.
• Температура размыкания контактов датчика, 87 ± 2 град.

Вентилятор охлаждения может не включаться из-за:

• неисправности электропривода;
• перегорел предохранитель;
• неисправен термостат;
• вышел из строя датчик температуры включения кулера;
• неисправно реле ВО;
• обрыв электропроводки;
• неисправна крышка расширительного бачка.

Для проверки самого моторчика вентилятора ВАЗ подаем на его выходы напряжение 12 В от аккумулятора — исправный мотор будет работать. Если причина проблемы в вентиляторе, можно попробовать его отремонтировать. Проблема обычно в щетках или подшипниках. Но бывает, что электродвигатель выходит из строя из-за короткого замыкания или обрыва обмоток. В таких случаях лучше заменить весь привод.

Предохранитель ВО находится в монтажном блоке моторного отсека автомобиля и имеет обозначение F7 (20 А). Проверка производится с помощью автомобильного тестера, включенного в пробный режим.

1. В автомобиле с карбюраторным двигателем необходимо проверить датчик — включить зажигание и замкнуть два провода, идущие к датчику. Вентилятор должен включиться. Если этого не произошло, проблема точно не в датчике.
2. Для инжекторных автомобилей прогрейте двигатель до рабочей температуры, и отсоедините разъем датчика, отключив его от бортовой сети машины. В этом случае контроллер должен запустить вентилятор в аварийном режиме. Электронный блок воспринимает это как сбой в системе охлаждения, и заставляет привод вентилятора работать непрерывно. Если привод запускается, датчик неисправен.

Замена электровентилятора в автомобиле

1. Ставим автомобиль на ровную поверхность, обездвиживаем стояночным тормозом.
2. Откройте капот, отсоедините минусовую клемму.
3. Ключом на 10 откручиваем крепления корпуса воздушного фильтра.
4. С помощью отвертки ослабьте хомут воздуховода на датчике расхода воздуха и снимите гофру.
5. Откручиваем винты крепления крышки корпуса воздушного фильтра, снимаем фильтрующий элемент.
6. Ключом на 8 откручиваем крепление воздухозаборника и демонтируем его.
7. Ключом на 10, затем на 8 откручиваем гайки крепления кожуха вентилятора по периметру (всего 6 штук).
8. Отсоедините жгут проводов от разъема вентилятора.
9. Осторожно снимите кожух вентилятора вместе с приводом.
10. Ключом на 10 открутить 3 болта крепления электродвигателя к кожуху.
11. Ставим на его место новый.
12. Устанавливаем конструкцию на место, закрепляем, подключаем коннектор.
13. Дальнейшая установка осуществляется в обратном порядке.

Модернизация схемы управления

Вентилятор охлаждения на десятке включается при температуре 100-105°С, при нормальной работе
Температура двигателя 85-90°С, получается вентилятор включается при перегреве двигателя, что естественно оказывает негативное влияние.

Эту проблему можно решить двумя способами: отрегулировать температуру включения в «мозгах» или сделать кнопку. Мы сосредоточимся на втором. Включать вентилятор с кнопки очень удобно: попал в пробку — включил, выехал — выключил, и никто не перегревался.

В кабине установлена ​​кнопка выбора режима работы вентилятора (постоянно выключен, всегда включен, включается автоматически с помощью датчика) — эта «настройка» необязательна, но будет очень полезна добавление.

Будет большой ток на контактах реле 87, 30, на проводе от аккумулятора к предохранителю и массе вентилятора, и поэтому надо использовать там провода сечением не менее 2 мм, иначе более тонкий провод не выдержит и перегорит.

Видео — подключение и проверка ВО

При желании владельца ВАЗ-2114 может быть оборудован кондиционером, что позволяет каждому чувствовать себя комфортно в эти жаркие летние дни в салоне этого легкового автомобиля. Тогда при включении кондиционера должен включаться и вентилятор системы охлаждения двигателя, какой бы ни была температура охлаждающей жидкости. Потому что так устроена схема включения, если есть кондиционер.

Но, на тех автомобилях ВАЗ-2114, где нет кондиционера, вентилятор охлаждения двигателя должен работать при нагреве антифриза до температуры 101 градус. Если двигатель вентилятора включается и начинает работать даже при непрогретом двигателе, то водителю нужно будет решить эту проблему.

В начале нужно проверить целостность изоляции проводов, ведущих к датчику температуры охлаждающей жидкости (ДТОЖ), который находится в ГБЦ, на его впускном патрубке. Если по какой-то причине они стали замыкаться на массу, то должен включиться вентилятор, так как этот ложный сигнал сообщает контроллеру о том, что температура антифриза в системе охлаждения двигателя поднялась до 130 градусов. Поскольку контроллер не знает, что этот сигнал ложный, он, естественно, включает вентилятор.

Вторая причина постоянно работающего вентилятора ВАЗ-2114 может быть связана с «глюком» контроллера, который включает его по управляющему сигналу датчика охлаждающей жидкости, а после снижения температуры антифриза, в результате работу вентилятора, выключать не хочет. Это может быть связано с прошивкой контроллера.

Напряжение на клеммы электродвигателя вентилятора системы охлаждения двигателя подается через контакты реле, которое находится в дополнительном блоке реле и предохранителей, расположенном в ногах переднего пассажира за боковой крышкой, закрывающей переднюю консоль.. Если контакты этого реле залипнут, то вентилятор включится и сработает сразу после поворота ключа в зажигании.

Если вентилятор включается не сразу, а только после прогрева двигателя и далее не выключается, то причина его работы может быть связана с низким уровнем антифриза в системе охлаждения двигателя или с неисправностью термостата, который отказывается открывать клапан для циркуляции жидкости по большому кругу(через радиатор). Проверить это достаточно легко. Откройте капот и на холодном двигателе нужно проверить уровень охлаждающей жидкости. Если он в норме, запустите двигатель, дайте ему прогреться до рабочей температуры и потрогайте рукой подводящий шланг радиатора.

Схема подключения вентилятора охлаждения ВАЗ. Схема подключения вентилятора охлаждения ВАЗ Купить вентилятор ВАЗ 2114

Вентилятор позволяет управлять двигателем, направляя его на радиатор. Это может быть использовано для того, чтобы сделать его более доступным.

Kung ang kotse работает на основе двух, вентилятор хинди, в частности, в основном, с помощью двигателя делает все возможное, чтобы следовать из нескольких частей в зависимости от того, что происходит. Нынче капать kotse может быть в состоянии простоя или в режиме холостого хода, когда машина работает, а винт пропеллера находится в постоянном движении.

Назначается сигнал, который может включать сигнал от электронного блока управления. ЭБУ, в свою очередь, имеет точный контакт с вентилятором от датчика температуры. Порог переключения угла 103-105 градусов Цельсия.

На автомобиле ВАЗ 2114, вентилятор (гребной) расположен в отделении двигателя от радиатора.

Бакит хинди ито

Mayroong ilang mga dahilan kung бакит хинди на пропеллере kinakailangan его температура:

• Электродвигатель вентилятора, он есть, есть привод, есть набиго;
• Ang isang piyus ay nasira and nasunog;
• Набиго реле;
• Кабель Сиранга;
• Назначает контактный датчик датчика;
• Датчик угла поворота.

Накакита неисправность

Kailan magbabago

Kung ang fan mismo ang sanhi ng все проблемы, хинди kinakailangan на baguhin ito, dahil sa ilang mga kaso maaari itong ganap на ayusin. Нарисуйте его, как только нарисуете или кисть.

Кунг-анг sanhi ng pagkasira является пуско-наладкой двигателя, который может быть короткого замыкания, хинди ито katumbas ng panganib на ayusin ito. Это очень удобно и удобно на удобном диске.

Включает в себя охлаждающий пропеллер, требующий установки охлаждающей жидкости и прокладки труб, элементов, прокладок блока цилиндров и захвата балки. Малайский хинди с изображением поршня.

Mahigpit на ipinagbabawal на magpatakbo нг котсе на сиранг вентилятор.

Presyo ng isyu

Mahalaga для марами на маламан, в основном, в том, что многие багаги и пропеллеры хинди управляются пропеллером радиатора.

Новый элемент включает в себя 1,5-2,5 любых рублей в зависимости от модели и региона. Gastos са pagpapalit ng stasyon Pagpapanatili от 400 рублей и выше. Много хинди kinakailangan на языке, предназначенном для этого, dahil pagpapalit с sarili aabutin ка хинди hihigit в калехирующие часы. Оо, и не только там, но и там.

Pagpapalit

Чтобы получить пропеллер охлаждения вентилятора с помощью вашего оборудования, можно использовать небольшой инструмент, имеющий отвертку:

9007;
• Торцевой ключ на 8 миллиметров;
• Торцевой ключ на 10 мм.

Kung handa ka na, magsimula tayo.

1. Iparada анг sasakyan са patag на lupa, я-он заранее нг kamay. Kung sakali, вы можете получить большую поддержку для своего автомобиля VAZ 2114. Он может быть использован на хинди.
2. Itaas ang hood, idiskonekta ang gatibong terminal от батареи.
3. С помощью гаечного ключа на 10 мм и крепления корпуса воздушного фильтра.
4. С помощью отвертки, закрепите хомут из воздуховода с датчиком массового расхода воздуха. Kaya magagawa среди обычных гофрирования. Гавин мес.
5. Воздушный фильтр можно использовать с помощью саморезов, которые нужно делать вручную. Этот фильтр используется с помощью искажения, проверяя фильтр, который можно изменить, независимо от того, что было ранее.
6. Включает в себя гаечный ключ на 8 мм и используется для крепления крепежных деталей воздухозаборника, а также для замены воздухозаборника.
7. Имеются 10 8-миллиметровых крепежных гаек, закрепленных на корпусе вентилятора по всему периметру. Sa kabuuan, makakahanap ка нг 6 на мани doon.
8. Подключение разъема к проводу от разъема вентилятора.
9. Алисин такип вентилятора, который имеет привод, его нет, слабый двигатель.
10. с гаечным ключом на 10 мм, с несколькими крепежными болтами, закрывающими электродвигатель в корпусе.
11. Установите новый вентилятор на другом устройстве.
12. Включает все застежки в сборе, соединяя их с соединителями, в обратном порядке.

Устанавливайте новые пакеты в любое время, покупайте их на компьютерах и не делайте никаких ошибок. Скрыть вентилятор и пропеллер. Приблизьтесь к хинди более 5 минут. Простой в использовании вентилятор не имеет ничего общего с этим. Kung Hindi Ito huminto, patayin ang makina. Узнайте об эксперименте.

Один из водителей, который собирает машину, чтобы быть готовым. Хинди это может быть человек в любое время. Чтобы защитить систему от нескольких факторов, в том числе за счет вентилятора охлаждения радиатора. At minsan malayo siya sa pag-iisa.

В настоящее время используется только датчик вентилятора. Это ответственный за то, чтобы активировать охлаждающее устройство, чтобы предотвратить перегрев.

Медьё теория

MGA SANHI NG PAGKABIGO NG FAN

MAYROONG ILANG MGA DAHILAN KUNG BAKIT MAAARS MABIGO ANG ISANG SENSOR BILANG KARAGDAGAN SA SENSOR. Samakatuwid, dapat muna silang ibukod, чтобы использовать датчик dapat sisihin.

Дахилан для подключения к вентилятору доступен из:

1. Назначен вентилятор. Maaari itong masira, mawalan ng integridad, makakuha ng mekanikal na pinsala. Умение управлять нито датчиком, не используя датчик.
2. Naputol кадена. Закройте датчик пазухи, контролируйте его работу, чтобы не связываться с ним. Настроить цепь кабельного кабеля является естественным, хинди, который может управлять, и регулятором, как правило, в полном объеме.

Если вы проводите контактный тест, хинди работает с вентилятором, вы получаете прямой значок контакта с батареей.

Подключить датчик

Подключить датчик, чтобы установить новый датчик. Sisiguraduhin nitong gagana ito. В настоящее время, очень важно, чтобы наш торговый центр, кроме того, можно было использовать более надежный датчик вентилятора.

Upang suriin, kakailanganin mo ng isang tiyak na hanay ng mga tool and material, na kinabibilangan ng:

• Капасидад;
• Трубка;
• Охлаждающая жидкость;
• Термометр;
• Мультиметр.

Simulan на нации suriin.

1. Купите трубку или нормальную охлаждающую жидкость в обычном режиме.
2. Увеличить датчик с помощью sinulid на bahagi.
3. Подключение терминала мультиметра к контактному регулятору. Метро работает в режиме НАСА, чтобы путешествовать по миру. Вы можете использовать мультиметр с помощью циферблата, считывая его.
4. Купите термометр в магазине.
5. Пенка для душа.
6. Контроль точной температуры позволяет управлять регулятором температуры (92 градуса Цельсия), контактным датчиком и мультиметром с подачей звукового сигнала.
7. Хинди это маньяри, больше хинди работает с датчиком и автоматическим чейнджером.

Kung bumili ка хинди регулирующий орган, siguraduhing pumunta sa tindahan и huminging ng или возмещение. Нгунит может цеке ламан. Mas mainam na bumiliing mga extrang bahagi sa dalubhasang, magagandang tindahan. Mas mababa анг панганиб на ма-мошенничество.

Подключить

к двигателю с впрыском топлива, в буквальном смысле назначив все датчики, не включающие регулятор включения вентилятора. Kung tseke не содержит аппаратуры, которая есть у вас, если вы не используете kundi, чтобы получить доступ к ним.

Доступен набор инструментов для других инструментов и материалов:

• Накидной ключ на 30 миллиметров;
• Установка для слива охлаждающей жидкости;
• Mga tuyong basahan.

Подтвердить все, что можно сделать, чтобы можно было симулировать подсказки.

Один из приоритетов является верным помощником. Удовольствие от маламиг, который делает его большим и большим, чем раньше. Охлаждающая жидкость является основной, она доступна для всех, хинди может помочь вам.

1. Для просмотра, хинди можно найти смотровую яму или эстакаду. Для естественной жизни, этот элемент на хинди всегда. Является простым garahe ang gagawin.
2. Idiskonekta ang gatibong терминал от батареи.
3. Используйте все трубки охлаждающей жидкости из радиатора. Используйте большую трубку охлаждающей жидкости из цилиндрического блока, хинди, как и раньше.
4. Заглушка для расширительного бачка системы охлаждения двигателя с впрыском топлива.
5. Добавить антифриз или антифриз, очистив радиатор. Макикита может использовать радиатор, а также использовать инструмент, который можно использовать для очистки. Нажмите, чтобы легко отвинтить за один раз.
6. Палитра является самой простой в использовании, если вы используете охлаждающую жидкость, которая не требует охлаждающей жидкости. Maghintay Hanggang са ganap на huminto анг далой нг likido.
7. Удовольствие от использования антифриза в сочетании с другими продуктами, которые могут быть опасны для здоровья. Охлаждающая жидкость нужна и всегда свежая, горячая и холодная, как хинди.
8. I-винт для пробки.
9. Подключение контакта с датчиком вентилятора.
10. С помощью гаечного ключа на 30 мм и регулятора без винта.
11. Люмико из основного пластикового контейнера для радиатора.
12. I-образный винт нового регулятора с высокой яркостью. Выделите несколько прокладок на другом устройстве.

1. Установка нескольких проводов управления вентилятором.
2. Ibuhos SA Tangke нг антифриз или антифриз, который больше не требуется.
3. Включите систему, чтобы сделать воздушный карман в системе контура.
4. Палитра зарядного терминала батареи.
5. Buksan включает в себя быстродействующие средства, которые можно использовать для управления новым датчиком.
6. Кунг, чувствительный к датчику температуры на хинди, управляется несколькими, дапат среди суриин natitirang элементов, которые могут считывать информацию, настраивая систему управления.

Заглушка для слива охлаждающей жидкости

Места, где требуется дополнительная проверка датчика на ВАЗ 2114, не требуется для слива охлаждающей жидкости.

Регулятор включения вентилятора без ступени слива охлаждающей жидкости не имеет значения и не зависит от конкретного случая. Samakatuwid, хинди инеререкомендации для вас, чтобы использовать его для этого.

• С помощью гаечного ключа на 30 мм, имитирующего отвинчивание с помощью большого датчика, без использования ключа.
• Новый датчик.
• Можно легко открутить регулятор яркости в двух направлениях, а также легко вставить его в другое место.
• В зависимости от того, что содержит антифриз, он не имеет значения.
• Pagkatapos ngpapalit, siguraduhing lubusan na punasan ang все люгары в строгий регулятор с вашим телом.
• Suriin, который может установить другое устройство.

Производите сборку, которая может быть использована для управления охлаждающей жидкостью на хинди и в других местах. Это тоже самое, что нужно для элементов и пластика.

Вентилятор позволяет управлять двигателем, направляя его на радиатор. Это может быть использовано для того, чтобы сделать его более доступным.

Kung ang kotse работает на основе двух, вентилятор хинди, в частности, в основном, с помощью двигателя делает все возможное, чтобы следовать из нескольких частей в зависимости от того, что происходит. Нынче капать kotse может быть в состоянии простоя или в режиме холостого хода, когда машина работает, а винт пропеллера находится в постоянном движении.

Устройство, имеющее номер

, содержит сигнал, передаваемый с помощью электронного блока управления. ЭБУ, в свою очередь, имеет точный контакт с вентилятором от датчика температуры. Порог переключения угла 103-105 градусов Цельсия.

На автомобиле ВАЗ 2114, вентилятор (гребной) расположен в отделении двигателя от радиатора.

Бакит хинди ито

Mayroong ilang mga dahilan kung бакит хинди на пропеллере kinakailangan его температура:

• Электродвигатель вентилятора, он есть, есть привод, есть набиго;
• Ang isang piyus ay nasira and nasunog;
• Набиго реле;
• Кабель Сиранга;
• Назначает контактный датчик датчика;
• Датчик угла поворота.

Накакита неисправность

Kailan magbabago

Kung ang fan mismo ang sanhi ng все проблемы, хинди kinakailangan на baguhin ito, dahil sa ilang mga kaso maaari itong ganap на ayusin. Нарисуйте его, как только нарисуете или кисть.

Kung sanhi ng pagkasira ang ang sanhi ng pagkasira ang gabigo ng de-koryenteng motor dahil sa sirang mga кабеля или короткого замыкания, хинди это katumbas нг panganib на ayusin ito. Это очень удобно и удобно на удобном диске.

Прокладка контура

Соединение с контуром охлаждения гребного винта, требующим установки охлаждающей жидкости и прокладки труб, элементов, прокладок блока цилиндров и цилиндров. Малайский хинди с изображением поршня.

piyus

Mahigpit на ipinagbabawal на magpatakbo нг котсе на сиранг вентилятор.

Presyo ng isyu

Mahalaga для марами на маламан, в основном, в том, что многие багаги и пропеллеры хинди управляются пропеллером радиатора.

Этот новый элемент дает 1,5-2,5 любых рублей в настоящее время, в зависимости от модели и региона. У вас есть возможность оплатить услугу за 400 рублей и более. Много хинди, как и раньше, дает независимый доступ к вашим хинди высоким стандартам в любое время. Оо, и не только там, но и там.

датчик температуры

Датчик температуры

Дополнение к пропеллеру охлаждения вентилятора с помощью других инструментов, таких как средний инструмент, имеющий:

• Крестовая отвертка;
• Торцевой ключ на 8 миллиметров;
• Торцевой ключ на 10 мм.

Kung handa ka na, magsimula tayo.

1. Ипарада sasakyan на дорожке и ручном тормозе. Kung sakali, вы можете получить большую поддержку для своего автомобиля VAZ 2114. Он может быть использован на хинди.
2. Itaas ang hood, idiskonekta ang gatibong terminal от батареи.
3. С помощью гаечного ключа на 10 мм и крепления корпуса воздушного фильтра.
4. С помощью отвертки, закрепите хомут из воздуховода с датчиком массового расхода воздуха. Kaya magagawa среди обычных гофрирования. Гавин мес.
5. Воздушный фильтр можно использовать с помощью саморезов, которые нужно делать вручную. Этот фильтр используется с помощью искажения, проверяя фильтр, который можно изменить, независимо от того, что было ранее.
6. Включает в себя гаечный ключ на 8 мм и используется для крепления крепежных деталей воздухозаборника, а также для замены воздухозаборника.
7. Имеются 10 8-миллиметровых крепежных гаек, закрепленных на корпусе вентилятора по всему периметру. Sa kabuuan, makakahanap ка нг 6 на мани doon.
8. Подключение разъема к проводу от разъема вентилятора.
9. Алисин такип вентилятора, который имеет привод, его нет, слабый двигатель.
10. с гаечным ключом на 10 мм, с несколькими крепежными болтами, закрывающими электродвигатель в корпусе.
11. Установите новый вентилятор на другом устройстве.
12. Включает все застежки в сборе, соединяя их с соединителями, в обратном порядке.

Устанавливайте новые пакеты в любое время, покупайте их на компьютерах и не делайте никаких ошибок. Скрыть вентилятор и пропеллер. Приблизьтесь к хинди более 5 минут. Простой в использовании вентилятор не имеет ничего общего с этим. Kung Hindi Ito huminto, patayin ang makina. Узнайте об эксперименте.

Это включает в себя множество слов, которые можно использовать, фан хинди, как в рунете. Kahit nangyari ito, ito dahil dahil sa dalawang kaganapan — nagdusa ang dus a pang mga elemento ng systemema ng paglamig, или bumili ka хинди управляемый вентилятор. Вы можете быть уверены в том, что это действительно важно для нашего рынка.

Все основные схемы кабелей и подключение охлаждающего вентилятора (CO) жидкости к котлу ВАЗ разных моделей разных моделей. Ано анг kakanyahan нг Gawain нг VO? Короткий двигатель с крыльчаткой на крыльчатке имеет крепление на корпусе из массивного металлического каркаса, который установлен на радиаторе. Крышка болта (12 В) подключается к контакту с приводом, обеспечивает его управление, использование лезвий и лезвий, направленных на поток зависания, на, с катуной, с помощью антифриза или антифриза.

Охлаждающий вентилятор, который можно использовать с помощью sasakyan. Maaari mong matukoy sanhi ng неисправность в вашей жизни. Bukod это, для хинди kinakailangan на magkaroon нг MGA espesyal на kasanayan — дайте только ссылку на материал из веб-сайта и Sundin ang tagubilin для pagsuri/pagpapalit Nito.

Схемы подводки масла на ВАЗ 2104, 2105 и 2107

1. Замена радиатора
2. датчик температуры (датчик температуры радиатора)
3. монтажный блок
4. реле зажигания
5. замок зажигания

А — контакт на «30» генератора.

Электровентилятор охлаждения ВАЗ 2106

1. Датчик включения двигателя;
2. двигатель вентилятора;
3. реле включения двигателя;
4. предохранитель блока предохранителей;
5. выключатель зажигания;
6. предохранитель блока предохранителей;

генератор

7. ;
8. аккумулятор аккумулятор.

Подключение вентилятора 2108, 2109, 21099

Hanggang 1998 года выпуска, включая блок предохранителей 17.3722 (пальцевые предохранители), реле 113.3747 и цепь вентилятора. Выпуск 1998 года, когда началась эстафета.

Гаюндин, выпуск 1998 г., с датчиком включения TM-108 (температурный датчик, контактный номер 99)± 3ºС, допустимая температура 94 ± 3ºС), выпуск 1998 TM-108-10 с указанием температуры или аналога, соответствующего другим требованиям. Датчик с датчиком TM-108 или реле; TM-108-10 является основным пунктом для вашего сообщения, которое может быть использовано без реле.

Схема подключения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 17.3722

1. Двигатель вентилятора
2. Датчик поворота двигателя
3. Блок для крепления паг
4. выключатель зажигания

K9 — Реле включения двигателя вентилятора. A — Выход «30» генератора

Схема подключения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 2114-3722010-60

1. Электродвигатель вентилятора
2. Угловой датчик 66.3710 Датчик угла поворота двигателя
3. Блок для крепления паг

А — Са выход на «30» генератора

Схема подключения ВО ВАЗ 2110

Схема для подключения вентилятора охлаждения ВАЗ 2110 к карбюратору и инжекторным автомобилям. В комплект входит карбюраторный двигатель, термобиметаллический датчик TM-108, который используется вместе с двигателем с впрыском топлива, а также контроллер.

Схема форсунки 2113, 2114, 2115 и карбюратора

Реле вентилятора

4 — реле электровентилятора;
5 — реле электробензонасоса;
6 — реле подкачки (реле зажигания).

Pansin: ретрансляторы, которые могут передаваться произвольно, без подключения проводов. Samakatuwid, nakakita kami ng relay kung saan ang isang manipis на розовом проводе, который может быть подключен к сети, на nagmumula са все реле (терминал 85 *) на контроллере) и подключен к белому проводу питания с черной полосой (клемма 87) (белый и розовый провода не соединены), это реле вентилятора.

Вентилятор охлаждения

Включает в себя вентилятор, электродвигатель постоянного тока с постоянным магнитом на ME-272 или катушку без установки. Технические данные электровентилятора и датчика включения вентилятора:

• Скорость вращения вала двигателя с крыльчаткой, 2500 — 2800 об/мин.
• Naubos na kasalukuyang ng de-koryenteng motor, 14 A
• Контактный датчик температуры датчика температуры, 82±2 град.
• Датчик температуры контактного датчика температуры, 87 ± 2 градуса.

Возможны неисправности вентилятора охлаждения:

• неисправности электропривода;
• Сумабог на предохранитель;
• май Сира на термостат;
• — это датчик температуры для датчика температуры воды, установленный на датчике;
• май сира реле ВО;
• соединительный кабель;
• мая сира na takip ng tangke ng pagpapalawak.

Чтобы проверить двигатель вентилятора ВАЗ, нужно установить 12-вольтовый болт от аккумулятора к выходному двигателю — он может работать без двигателя. Kung sanhi нг проблема является поклонником, maaari монг subukang ayusin ito. Проблема состоит в том, что щетки или подшипники. Нынче используется специальный двигатель, который может быть использован в любой цепи или в нескольких обмотках. Sa ganitong mga kaso, mas mahusay na palitan ang guong drive.

Плавкий предохранитель VO является монтажным блоком NASA, включающим в себя части и датчики F7 (20 A). Является тестером с помощью автомобильного тестера, который не используется в режиме зонда.

1. Включает в себя карбюраторный двигатель , который связан с датчиком — он включает зажигание и отключает провод от датчика. Dapat naka-на вентиляторе. Это удивительно, проблема связана с датчиком.
2. Для того, чтобы получить исходный код , он может использоваться для измерения температуры рабочей температуры, а также для подключения разъема датчика через подключение к сети, подключенной к бортовой сети. В этом случае, имитируя контроллер вентилятора в аварийном режиме. Этот электронный блок используется в системе управления, а также управляется приводом вентилятора, который управляется вручную. Управляйте приводом, используя датчик.

Электрический вентилятор на котсе

1. Вы можете использовать его, чтобы отключить его с помощью стояночного тормоза.
2. Буксан капюшона, подключение к терминалу.
3. С помощью ключа на 10 можно отвинтить крепеж корпуса воздушного фильтра.
4. С помощью отвертки, зажима воздуховода с датчиком расхода воздуха и гофры.
5. Я-отвинтить нужно, чтобы снять торчащий воздушный фильтр, а также элементный фильтр.
6. С 8 ключами, такими как крепление воздухозаборника и крепление.
7. Сусин 10, прокладка через 8, может быть использована только для защиты кожуха вентилятора по всему периметру (6 по периметру).
8. Соедините жгут проводов с разъемом вентилятора.
9. Доступен кожух вентилятора для привода.
10. С 10 ключами, с 3 болтами на корпусе электродвигателя.
11. Naglagay kami ng ngo sa lugar nito.
12. Я-установить намин анг истрактура в люгаре, аусин это, иконка коннектора.
13. Быстрая установка выполняется в обратном порядке.

Модернизация контура управления

Охлаждающий вентилятор, работающий при температуре 100–105 °C, в норме
Температура окружающей среды 85–90 °C, люминесцентная nag-перегрев анг Макина, естественный с отрицательным эффектом.

Эта проблема может быть очень мала в зависимости от пункта: зависит от температуры на «utak» или в зависимости от вывода. Тутуон тайо са пангалава. Поклонник из вентилятора в пиндутане накала-магинхава: глоток в масике на трапецию — я-он, паколива — пинтай-ито, и даже без перегрева.

Настройка режима работы вентилятора при установке в кабине (постоянное отключение, отключение, автоматическое отключение датчика) — «настройка» на этом это хинди sapilitan, ngunit это магия очень хорошо kapaki-pakinabang на karagdagan.

Соединение с контактом реле 87, 30, с проводом от аккумулятора, с предохранителем и заземлением вентилятора, а также соединение провода с поперечным сечением 2 мм , человек из тонкой проволоки имеет тонкие и тонкие провода.

Видео — подключиться к VO

Инициировать сборку машины, которая имеет малюсенькие характеристики: поршень масикип, это масисира, капитальный ремонт вашего тела. Самостоятельный, охлаждающий вентилятор является важным элементом защиты силового агрегата от встроенной системы охлаждения.

Имя предохранителя

Датчик температуры
. .

Pagbabago ng sensor ng temperatura ng coolant

Video sa pagpapalit ng fan switch sensor

Sinusuri ang pagpapatakbo ng cooling fan motor

Ang pinakamadaling paraan upang suriin ang pagpapatakbo ng fan ay upang ihagis ang dalawang tuwid na mga wire dito: минус на плюс.

Плюс есть заряд от батареи, минус от питания от котла. Это хинди это делает цепь сарадо, чтобы решить проблему, которая намамалаги нанг tiyak здесь. Используйте только лезвия, которые имеют проблемы с другими.

Схема охлаждающего вентилятора

Охлаждающий вентилятор, имеющий хинди управляемый вентилятор, имеет множество дополнительных характеристик:

• Управляемый двигатель не работает, не требует обслуживания;
• Магистральная угольная щетка;
• Nasamsam или nasira анг tindig.

Kung са huling dalawang kaso ang dalawang kaso ang malulutas, wika nga, na kaunting pagdanak ng dugo, una nagsasangkot ng pagpapalit de-kuryenteng motor.

Махалага! Кабельная проводка, поставка быстродействующего двигателя без подключения к сети.

Памамараан для пагпапатунай

Вентилятор, работающий на ВАЗ-2114, состоит из 2 частей. Этот сигнал отвечает за звуковой сигнал. Maaari mong suriin ito по щелчку мыши на солнце. Kung walang tunog, palitan ng buo. Это мощный монтажный блок, на 20 ампер, с маркировкой F5.

Suriin at, kung kinakailangan, palitan ang pius

Все, что вам нужно сделать, чтобы спасти вас. Включено 3 ретрансляции, которая может быть использована для большинства из них. Он отвечает за установку охлаждающего вентилятора. Выберите новый элемент (предохранитель может включать «i-кольцо» с помощью мультиметра или пределов визуальной проверки. Омметр может использоваться для проверки реле). Sinusuri ang kanilang kondisyon, с несколькими или более siguraduhin контактирует с nasa mabuting kondisyon, linisin анг его оксидо natagpuan.

Махалага! Чтобы избежать перегоревшего предохранителя, хинди может быть ограничен в том, что касается этого. Это, прежде всего, до маханап sanhi нг перерыв, dahil са malapit на hinaharap ангго много мули.

Синусный вентилятор с датчиком

Можно использовать только датчик , Подтвержденный датчик, работающий с датчиком выключателя вентилятора . Хинди махирап гавин ито. Idiskonekta это при зажигании, но только в том случае, если вентилятор. Использование лезвий связано с проблемами, связанными с датчиком НАСА.

Синусовый переключатель вентилятора охлаждения

С точки зрения katotohanan на этом уровне , который показывает датчик, который может управлять сигналом, инициировать рекомендацию на suriin это с точки зрения . Чтобы получить его, вы можете использовать его, как термометр и мультиметр. Провод от устройства, подключенного к терминалу датчика, синусоиды, переключающие датчик, не зависят от источника. Охладитель температуры охлаждающей жидкости вентилятора (на ВАЗ 2114-9).2 степени). Быстрый контакт, звуковой сигнал и мультиметр. Кая работает датчик, хинди это mangyayari, может быть много света, на этом и много других.

Малусог! Бесплатно Установить, установить, установить датчик, чтобы подключить датчик через пару часов.

Видеозапись датчика для вентилятора охлаждения

Пангулинг пагсусури

Приложение позволяет решать проблемы, одновременно делая покупки. Мощный двигатель вентилятора работает в течение 5 минут на холостом ходу
. Этот хинди это знание, и температура не может быть изменена, чтобы решить проблему устранения неполадок.

Видеозапись на вентилятор охлаждения на ВАЗ-2114

Снятие торпеды на ваз 2114

Существует множество причин, по которым автовладелец может захотеть снять приборную панель своего автомобиля. Но в случае с ВАЗ 2114 эта процедура превращается в весьма нетривиальную задачу. Вы можете справиться с этим самостоятельно, и мы расскажем читателю в этой статье, как это сделать.

Назначение приборки

Приборная панель автомобиля ВАЗ 2114

На ВАЗ 2114 устанавливается так называемая европанель, которая должна давать водителю повышенный комфорт, улучшать обзорность, быть информативной, эргономичной и иметь приятный внешний вид. Это его цель. В свое время над этой панелью хорошо поработали конструкторы, и водитель действительно получает максимум информации и обзора. А вот когда приборку нужно снять, у автовладельца начинаются проблемы, так как систему крепления нельзя назвать удобной.

Причины снятия панели

• Произошел сбой в работе одного из устройств (или всей системы устройств).
• Возникла необходимость в ремонте или полной замене воздуховодов печки автомобиля (в этом случае панель придется снимать полностью).
• Панель начала скрипеть, и автовладельцу необходимо загерметизировать и проклеить все ее стыки.

Инструкции по снятию

Необходимые инструменты

1. Отвертка Phillips (среднего размера)
2. Отвертка с плоским жалом (средний размер).
3. Набор рожковых ключей.

Последовательность

1. С помощью крестообразной отвертки откручиваются 3 самореза, на которых держится левая сторона панели у рычага переключения передач.

   Снятие левой панели у рычага переключения передач ВАЗ 2114

2. Выкрутив винты, вытащите нижний край этой панели из держателя, в котором она находится. Действовать нужно аккуратно, так как велик риск сломать хрупкую деталь.
3. Правая сторона панели у рычага скорости крепится 5-ю саморезами. Их также нужно открутить крестовой отверткой. Саму панель лучше держать.

   Снятие правой панели у рычага переключения передач ВАЗ 2114

4. Теперь панель можно снять. В процессе нужно следить, чтобы он не зацепился за провода, находящиеся за ним.
5. На этом этапе масса должна быть отключена от аккумулятора. Если в автомобиле есть магнитола, ее также необходимо отключить от остальной проводки, сняв клеммную колодку. Если нет, то провода просто снимаются со штатных мест. Также необходимо выключить прикуриватель и вынуть лампочку подсветки пепельницы (удобнее всего достать ее вместе с патроном).
6. Теперь следует снять ручки с рычагов управления дроссельной заслонкой обогрева. Лучший способ сделать это — поддеть их плоской отверткой.

   Ручки дросселя системы отопления поддеть отверткой

7. Далее снимается ручка вентилятора печки. Вам просто нужно потянуть его на себя.

   Снятие ручки вентилятора печки ВАЗ 2114

8. Теперь с помощью крестообразной отвертки открутите винты, которыми приборная панель крепится к кронштейнам. Там 4 самореза — 2 слева, 2 справа.

   Снятие винтов с кронштейнов центральной консоли

9. В правом верхнем углу приборной панели есть крышка. Его следует осторожно поддеть плоской отверткой, снять, а затем открутить винт, стоящий за ним.
10. Так же необходимо открутить 2 винта на накладке справа от руля (держат нижнюю часть накладки).
11. После снятия накладки станут видны провода выключателей. Все эти провода следует отсоединить (и при этом очень важно запомнить, где какой провод был, а еще лучше пометить их чем-нибудь).

    Отсоединение проводов за центральной панелью ВАЗ 2114

12. На кронштейне рулевого колеса есть несколько болтов. Откручиваем их.
13. Теперь нужно освободить крепление каретки. Крепится на болты, которые можно открутить рожковым ключом на 8.

    Откручивание нижнего крепления кронштейна панели ВАЗ 2114

14. С помощью отвертки Phillips отвинтите саморез, удерживающий световод.
15. Теперь можно снять крепления, в которых находится блок управления отоплением автомобиля.
16. После этого можно убрать все декоративные вставки на приборной панели и подсветку гидрокорректора.
17. Теперь можно добраться до винтов крепления верхней и нижней панели. Также с левой стороны руля откручивается поперечина.
18. После откручивания болтов панель приборов ВАЗ-2114 можно снимать.

    Полное снятие приборной панели автомобиля ВАЗ 2114

Видео: Снимаем приборку на ВАЗ-2114

Как видно из этой статьи конструкторы оказали автовладельцам медвежью услугу. С одной стороны, приборная панель действительно стала эргономичнее. С другой стороны, удалить его стало намного сложнее. Но если воспользоваться приведенной выше инструкцией и запастись терпением, с этой задачей справится даже начинающий автомобилист.

В сегодняшней статье рассмотрим процесс снятия панели приборов с автомобилей семейства ВАЗ 2114-ВАЗ 2115. Прежде чем перейти непосредственно к описанию самого процесса демонтажа, разберемся с самой конструкцией и способом крепления приборной панели. Для этого разберем соответствующую схему:

1. Приборная панель (она же приборная панель) — основная часть всей конструкции, на которой закреплены: комбинация приборов, бортовой компьютер, ручки управления системой отопления, переключатели и другие элементы.
2. Защитно-декоративная накладка, на которой предусмотрены воздуховоды, по которым обдувается лобовое стекло автомобиля.
3. Монтажный кронштейн.
4. Декоративный колпачок.
5. Крышка пепельницы.
6. Ригели для обеспечения жесткости конструкции.
7. Левая и правая декоративные панели центральной консоли.
8. Щиток приборной панели.
9. Центральный монтажный кронштейн.

Итак, с теорией разобрались, можно переходить непосредственно к практике. Кстати, в качестве дополнения рекомендуем ознакомиться с материалом по доработке торпеды ВАЗ2115 — .

Снимаем приборную панель с ВАЗ 2114 (ВАЗ 2115)

Процесс демонтажа приборной панели выглядит следующим образом:

1. Отсоединяем от аккумулятора минусовую клемму. Также снимаем магнитолу, если она установлена. Для этого просто вытяните магнитолу из посадочного места на приборной панели, отсоедините от нее колодку жгута проводов и полностью снимите ее.

2. С помощью маленькой крестообразной отвертки открутите винты, крепящие левую декоративную накладку центральной консоли. Снимаем обшивку, аккуратно сняв ее нижнюю часть с кронштейна кузова.

3. Теперь нам нужно снять правую накладку центральной консоли. Для этого откручиваем пять винтов и, придерживая рукой накладку, снимаем ее.

4. Снимите рукоятки рычагов управления системой отопления. Чтобы не повредить ручки и снять их быстро, тонкой отверткой с плоским лезвием подденьте защелку на ручке, тем самым освободив ее от выступа на рычаге.

5. Снимите ручку управления вентилятором системы отопления. Для этого с некоторым усилием потяните ручку, пока она не снимется.

6. Открутите правый винт крепления накладки панели приборов к кронштейну. Также откручиваем винт с левой стороны облицовки панели приборов.

7. Открутить два винта в верхней части «окна» панели приборов. После этого откручиваем два винта, которые находятся непосредственно под комбинацией приборов.

8. С помощью прямой отвертки подденьте и снимите декоративную заглушку, расположенную с правой стороны переключателя обогревателя заднего стекла.

9. Открутите саморез, который находится под заглушкой.

10. Отводим декоративную накладку приборной панели в сторону руля. Отсоединяем жгуты проводов от клавишных выключателей, а также от блока бортового компьютера.

11. Полностью снимите облицовку приборной панели.

12. Накидным ключом на «8» откручиваем саморез, крепящий приборную панель с левой стороны. То же самое проделываем с саморезом с правой стороны.

13. Из посадочного места приборной панели вынимаем корпус патрубков систем вентиляции и отопления салона.

14. Ключом на «8» откручиваем винты крепления приборной панели к правой поперечине (один справа, второй слева).

15. Откручиваем крепежный винт и отводим кронштейн приборной панели вместе с блоком реле и блоком предохранителей в сторону.

16. Снимите гидрокорректор фар и выключатель освещения приборов.

17. Открутите винты кожуха рулевой колонки и снимите его. После этого снимаем руль и подрулевые переключатели. Опускаем рулевую колонку в нижнее положение.

18. С помощью крестообразной отвертки отверните саморез левого нижнего крепления панели приборов. Затем открутите верхний винт.

19. Открутить нижний и верхний винты крепления панели приборов с правой стороны.

20. Снимаем «ушки» правой, а также левой поперечины приборной панели со шпилек крепления на рулевой колонке.

21. Отводим приборную панель немного на себя и отсоединяем разъемы проводов крышки освещения вещевого отсека.

22. Отсоединить колодку со жгутами проводов от выключателя освещения вещевого отсека.

23. Отсоедините блок разъемов патрона для подключения переносной лампы.

24. Снимите приборную панель вместе с поперечинами.

25. Устанавливаем панель приборов в порядке обратном снятию.

Современная панель приборов легкового автомобиля — это самостоятельная часть салона автомобиля. И одна из важнейших составных частей, которая должна отвечать двум требованиям и решать две важные задачи. Обеспечить максимальную функциональность и создать ощущение эстетического удовлетворения в сочетании с осознанием комфорта, обеспечиваемого той или иной панелью, за счет удобно расположенных ящиков для хранения, подстаканников, приборов и кнопок управления, а также приятного, приятного для глаз освещения.

Панель приборов ВАЗ 2114

На автомобилях семейства Самара 2 устанавливается современная панель приборов ВАЗ 2114, которую еще называют «Европанель». Дизайнеры поработали над ним так, чтобы он позволял иметь хороший обзор вперед, приятный внешний вид, сочетал в себе информативность и эргономику, и в то же время помогал водителю справляться с обычными бытовыми потребностями.
И в основном им это удалось. Блок приборов и датчиков, установленный перед глазами водителя, за рулем, предоставляет ему максимально возможный объем информации:

1. В центральной части расположены два стрелочных индикатора, слева — указатель оборотов двигателя, по которому водитель определяет, с какой нагрузкой работает силовая установка в конкретный момент и при необходимости корректирует этот процесс, переключая скоростей, в окошке под стрелкой цифровые часы. Справа — спидометр или указатель текущей скорости автомобиля, в окошке под стрелкой — цифровые показания пройденного пути за весь период эксплуатации автомобиля и за последнюю поездку;
2. В верхней части, между стрелочными приборами, расположена контрольная лампа указателя поворота с зелеными стрелками, указывающими влево и вправо;
3. В нижней центральной части — красный треугольник «стоп-сигнала», а под ним CHECK ENGINE — красный сигнал аварийного состояния двигателя по информации электронного бортового прибора;
4. В левой средней части комбинации приборов находится указатель температуры двигателя, или как его называют в литературе, датчик температуры охлаждающей жидкости, над ним значок, загорающийся при перегреве двигателя. Под ним находятся значки дроссельной заслонки, давления масла, ручного тормоза и включения аккумулятора;
5. В правой средней части находится стрелочный индикатор наличия топлива в топливном баке, над ним значок полностью заправленного бака, под ним значок минимального количества топлива в баке, а также иконки для ближнего света, низкого уровня тормозной жидкости и дальнего света.

Эргономичность обеспечивается удобным расположением приборов и информационных значков для визуального восприятия информации, а также клавиш, кнопок и рычажков для манипулирования ими. В центральной части панели устанавливается штатный бортовой компьютер, как правило, это БК «Гамма», «Мультитроникс», «Престиж» или «Штат». Место для его установки выбрано очень удачно и с его помощью водитель получает расширенную информацию о состоянии рабочих систем двигателя и агрегатов автомобиля.

Данная информация отражается не только на дисплее БК, но и передается через другие контрольные или информационные лампы и указатели, расположенные на комбинации приборов и в других местах на приборной панели. Кроме того, на бортовой компьютер выводится информация различного характера, например, сроки проведения очередного техосмотра или технического обслуживания.

Удобно расположен закрывающийся бардачок, в котором есть подсветка и довольно большая ниша под ней. Центральная борода также имеет нишу для хранения и пепельницу. Выходные отверстия воздуховодов сделаны достаточно качественно, что позволяет эффективно обдувать стекло и предотвращать запотевание.

В процессе эксплуатации автомобиля постоянно возникают проблемы со сбоями или сбоями в различных системах. Чтобы добраться до некоторых из них, необходимо снять панель ВАЗ 2114. Даже чтобы снять панель приборов, нужно разобраться, как снять торпеду на ВАЗ 2114 (панель приборов).

Кроме того, на ВАЗ 2114 панель необходимо снимать полностью, если возникает необходимость ремонта воздуховодов и печки, или автовладелец хочет полностью проклеить и загерметизировать стыки конструкции панели, чтобы она не не скрипеть.

Как разобрать панель приборов на ваз 2114

Прежде чем приступить к этому сложному процессу, водитель должен внимательно ознакомиться с конструкцией и устройством панели приборов на своем автомобиле. В разобранном виде до винтов выглядит так:

Устройство приборной панели ВАЗ 2114

Приборная панель и ее комплектующие:

1 — торпеда ВАЗ 2114, или — панель приборов, то есть основная часть всей конструкции, к которому крепится блок приборов, бортовой компьютер, рычаги управления печкой, блоки клавиш и прочие накладки и защелки;

2 — накладка на панель приборов, имеет декоративную функцию, также имеет выходы воздуховодов для обдува лобового стекла;

3 — кронштейн;

4 — заглушка;

5 — корпус пепельницы;

6 и 11 — поперечины правая и левая;

7 и 10 — правый и левый экраны консоли;

8 — щиток панели приборов;

9 — центральный кронштейн.

Если внимательно изучить эту схему, то станет понятно, как снять панель на ВАЗ 2114. Определив для себя порядок, можно приступать к процессу.

• с помощью крестовой отвертки нужно открутить три винта, удерживающие левый экран консоли. Для удобства лучше использовать для этой работы отвертку с короткой ручкой и жалом.

• при снятии экрана аккуратно снимите нижний край накладки с кронштейна кузова.
• Правый экран консоли крепится пятью саморезами. С помощью крестообразной отвертки аккуратно открутите все винты, придерживая рукой накладку.

• снимите экран так, чтобы он не зацепился за спрятанные за ним жгуты проводов.

Отключите «массу» от аккумулятора, отсоединив колодки. Если на автомобиле есть магнитола, отсоедините ее от основного жгута проводов, вытащив соединительную колодку. Если на машине магнитола не установлена, то просто вытяните провода из панели, их нужно закрыть заглушкой. Обязательно выключите прикуриватель и вытащите патрон с лампочкой пепельницы.

• снять ручки с рычагов управления заслонкой отопителя. Для облегчения процесса подденьте их плоской отверткой.

• Несмотря на кажущуюся простоту этого предмета, на снятие ручек с рычагов можно потратить много времени. Для этого дан хороший пример, как это сделать на снятом юните.

На рычаге есть специальный выступ; при установке рукоятки входит в зацепление с рычагом с отверстием, сделанным для этого выступа. Для этого при снятии ручки необходимо плоской тонкой отверткой поддеть и приподнять защелку на ручке, освободив ее от выступа.

• снимите ручку электровентилятора отопителя, просто потянув ее на себя.

• открутить с помощью отвертки крестообразные винты крепления панели приборов к кронштейнам справа и слева.

• в окошке на панели приборов, где находится приборный блок, два самореза сверху и два снизу — под окном. Их необходимо открутить, освободив накладку (2) и щиток (8).

• вытащите заглушку и открутите винт позади нее.

• открутите снизу два винта крепления накладки и снимите ее.
• после маркировки проводов, подходящих к выключателям, отсоединить их.

• открутить болты крепления кронштейна рулевого колеса.

• Ключом на «8» открутить винты нижнего крепления кронштейна.

• откручиваем винт под отвертку и снимаем световод.
• снимите крепления блока управления отопителем и вытащите картриджи из блока обратной стороны.

• снимите декоративную вставку, сняв все внешние детали.
• открутить гайки ключом на «21».
• снять подсветку гидрокорректора.
• Открутить верхний и нижний крепления панели, снять крепление к поперечине с левой стороны.

• теперь можно снять торпеду ВАЗ 2114.

• Установка производится в обратном порядке.

Для того, чтобы наглядно увидеть весь процесс в движении, вы можете посмотреть видео как снять приборную панель на ВАЗ 2114.

Приветствую вас друзья на сайте авторемонта своими руками. В силу различных ситуаций возникает такой момент, когда необходимо поменять приборную панель.

А в сегодняшней статье мы рассмотрим на примере российского автопрома, как поменять панель приборов на ВАЗ 2114, ВАЗ 2115.

Хотя замена панели не такая уж и сложная процедура, многие автовладельцы все же предпочитают обращаться к услугам мастеров, то есть на СТО.

Но по разным причинам многие автолюбители предпочитают делать ремонт ВАЗ самостоятельно, поэтому в данной статье будет описана подробная инструкция по снятию и установке панели приборов ВАЗ 2114.

Как известно, панель приборов доводит до водителя полезная информация во время движения или стоянки автомобиля с работающим двигателем.

Поэтому нужно серьезно отнестись к этому процессу, чтобы во время установки не забыть подключить какое-нибудь важное устройство.

Так же стоит отметить, что он в пределах 15 тысяч рублей, так что тут каждый решает сам, стоит менять или нет.

Хотя бывают ситуации, когда без замены просто не обойтись, например, машина попала в аварию или на ней есть какие-то большие трещины.

Как снять панель приборов ВАЗ 2114, инструкция.

Первым делом откручиваем с левой стороны, именно там находятся педали водителя, три самореза на боковой обшивке консоли, как показано на фото.

Внимание! Во избежание различных коротких замыканий в электрической цепи отключите массу от аккумуляторной батареи.

Снимаем штекер или магнитолу если она установлена ​​и отсоединяем провода. Так же вытаскиваем фишки на прикуриватель и на подсветку пепельницы.

Далее необходимо снять ручку включения вентилятора отопителя и рычаги открытия и закрытия крана печки и других заслонок, поддев их отверткой и потянув на себя.

Откручиваем винты панели приборов сверху и снизу, фигурной отверткой.

Также нужно открутить саморез, который находится под заглушкой рядом с кнопкой включения обогрева заднего стекла. После этого вытаскиваем из корпуса панели приборов все фишки, которые желательно пометить, чтобы потом не перепутать.

Рулевую колонку также необходимо открутить от крепления, после чего она опустится вниз, предварительно сняв руль. Далее необходимо открутить все винты, как показано на рисунке. И утопить внутрь блок управления отопителем.

Так же справа и слева откручиваем винты от кронштейна крепления, идущего от пола к панели приборов. И два самореза от поперечного крепления кронштейна.

Поддев ручку гидрокорректора фар и ручку управления подсветкой приборов, снять их. Вынимаем декоративную накладку и отключаем светодиодную вставку. Затем открутите гайки торцевым ключом.

Отсоединяем остальные фишки иммобилайзера, освещения бардачка и др. Выворачиваем верхний и нижний саморезы крепления панели приборов с левой и правой стороны.

Если вы все отсоединили, потяните панель на себя, установите новую панель в обратном порядке.

Конечно кто-то скажет все сложно и ничего не понятно, но это до тех пор, пока вы сами не начнете его разбирать и потом устанавливать обратно, но тут можно не сомневаться придется немного повозиться.

Многие автовладельцы не знают, как снять приборную панель на ВАЗ 2114. Мы подскажем, как это сделать правильно. Обычно щиток приборов снимают для замены печки, снимают комбинацию приборов, заклеивают патрубки печки, клеят и т.д.

Порядок снятия:

Разберемся, как снять торпеду на ВАЗ 2114. С помощью крестообразной отвертки аккуратно откручиваем 3 самореза (верхний, средний и нижний) крепления левого экрана консоли.

Крестовой отверткой откручиваем следующие пять винтов, которые находятся в правой накладке консоли, затем снимаем сам экран.

Затем отсоедините отрицательную клемму провода от аккумулятора. Если в машине установлена ​​магнитола, то снимаем ее, также отсоединяем колодку ее жгута с проводом или снимаем контейнер-заглушку со щитка.
Далее необходимо отсоединить колодку жгута проводов от прикуривателя. Также необходимо снять патрон лампы пепельницы. Затем снимаем ручку с рычагов, аккуратно поддев ее узкой отверткой.

Следующим шагом является снятие ручки переключателя вентилятора отопителя. Для этого потяните его на себя или подденьте отверткой.

С помощью отвертки Phillips открутите два винта, расположенных над комбинацией приборов, а также два винта, расположенных под ней.

Поддев заглушку, снимите ее и открутите расположенный под ней саморез.

Затем снимите облицовку приборной панели.

Теперь отмечаем, в каком порядке колодки жгутов подключены к выключателям, и отсоединяем их.

Ставим уже полностью снятую панель приборов и откручиваем болты крепления рулевой колонки. С помощью той же отвертки открутите два винта, как показано на фото.

При помощи ключа на 8 откручиваем также 2 винта самого нижнего кронштейна крепления к приборной панели.

Затем откручиваем винты, на которых держался блок управления подогревом, а также снимаем держатели ламп с его обратной стороны.

Затем снимаем декоративную вставку, но только после того, как будут сняты все ее внешние части.

Схема подключения вентилятора охлаждения ВАЗ. Схема подключения вентилятора охлаждения ваз не работает вентилятор двигателя ваз 2114

02.02.2021 Рубрика: Транспортный налог

К счастью, недоумение, почему не работает вентилятор охлаждения ВАЗ 2114, возникает у пользователей гораздо реже, чем у владельцев других машин — собратьев по модельному ряду. Однако, к сожалению, нельзя сказать, что такая ситуация совсем невообразима. Такое бывает, и от этого никуда не деться.

С другой стороны, любая машина представляет собой сложный узел. Всегда есть что сломать или капризничать. Итак, заметив, что стрелка, показывающая температуру вашего двигателя, уверенно переползает в красную зону и не собирается останавливаться, сбрасывайте газ, включайте вентилятор на полную мощность в салоне и ищите ближайшую яму, где можно припарковать свой Железный конь.

С перегревом шутить не стоит: заклинившие поршни — это полноценный капитальный ремонт, который ударит по вашему бюджету и нервам.

Статьи по теме: Почему не работает вентилятор охлаждения ВАЗ 2114? — причин может быть несколько. Проверять их стоит, чтобы снизить степень вероятности: чем чаще происходит данная поломка, тем ближе к началу списка находится проверяемый объект.

Чеки «Салон»

Начнем с того, что можно осмотреть, не выходя из машины.

2 предохранителя отвечают за штатную работу вентилятора. Один из них также управляет работой гудка, так что проверить его работоспособность элементарно: бибикай и слушай. Есть звук — забываем про этот предохранитель. Нет — лезем в монтажный блок и ищем тот что указан F5 (на 20 ампер). Прежде чем ставить свежий на место сгоревшего, нелишним будет поинтересоваться, почему сгорел предыдущий. В противном случае новый в очень скором будущем постигнет участь своего предшественника.

Со вторым предохранителем разобраться не просто. Для проверки придется демонтировать обшивку торпеды со стороны пассажира. Под ним прячутся 3 реле в сопровождении собственного предохранителя телохранителя. Нам нужен средний. Его вытаскивают и проверяют на целостность. Если он сгорел, перед установкой нового снова нужно будет найти причину поломки. Кстати, в этом случае будет хорошо, если у вас есть запасной (как для проверки, так и для замены сгоревшей детали).

Если этот предохранитель исправен, проверяем соседнее с ним реле. Определить жив он или нет без омметра невозможно; мы можем только предложить заменить его на новый (тогда его нужно возить с собой про запас) и проверить, будет ли работать вентилятор. В любом случае стоит проверить состояние контактов на реле и при необходимости почистить их.

Если внутри автомобиля поломок не обнаружено, придется выйти из него и искать причины, открыв капот.

Чеки капота

Выбравшись из машины и приподняв крышку, приступаем к более серьезным действиям.

• Отсоединяется колодка, на которой крепятся провода, идущие к электродвигателю на вентиляторе охлаждения двигателя;
• При паре свободных проводов мотор замыкается на аккумулятор. Это даст нам четкую картину: если вентилятор начал крутиться, то у нас проблема с датчиком температуры, если он остается неподвижным, сгорел моторчик.

В последнем случае все понятно — надо будет менять (или ремонтировать, если есть возможность и есть соответствующие навыки и умения) двигатель вентилятора. Когда полетел датчик температуры, нужно не повторять ошибку многих и не путать его с датчиком, фиксирующим температуру охлаждающей жидкости. Нужный нам находится над термостатом, прямо на ГБЦ.

Что делать?

Этот подраздел назван так потому, что профессиональные автомеханики категорически не согласны с тем, что проблемы с вентилятором могут иметь какое-то отношение к перечисленной ниже детали. Между тем владельцы ВАЗов уверяют, что следование этим инструкциям существенно (и положительно) влияет на систему охлаждения в целом и на работу ее вентилятора в частности.

Вероятно, тонкость все-таки не в самой крышке, а в травильном клапане, снижающем давление, достигшее критических значений. Но как от этого зависит работа вентилятора — тайна, покрытая мраком. Но актерство! Если вы уже проверили все, что можно, но до сих пор не понимаете, почему не работает вентилятор охлаждения ВАЗ 2114, попробуйте последовать совету бывалых и заменить крышку — вдруг поможет.

Перегрев двигателя приводит к серьезным неисправностям: может заклинить поршень, прорывается прокладка блока цилиндров, что приводит к необходимости капитального ремонта двигателя. Для защиты силового агрегата от перегрева важно поддерживать стабильную работу охлаждающего вентилятора. В этой статье мы обсудим принцип работы устройства, схему его подключения, самодиагностику и ремонт, а также модернизацию схемы управления. Инструкция полностью подходит для автомобилей ВАЗ 2115 и ВАЗ 2113.

Принцип действия

Вентилятор — это устройство, повышающее эффективность радиатора охлаждения. Радиатор забирает тепло от двигателя и отдает его в воздух. Этот процесс ускоряется за счет обдува лопастей электровентилятора.

Теплоноситель течет в закрытой герметичной системе. Его задача отводить лишнее тепло от перегретых частей мотора. Горячий антифриз стекает в радиатор, охлаждается здесь и возвращается обратно. Находясь в радиаторе, охлаждающая жидкость течет по системе тонких трубок. Встречный поток воздуха во время движения автомобиля способствует быстрому отводу лишнего тепла из моторного отсека.

Но когда автомобиль стоит в пробке или работает на холостом ходу, поток воздуха перестает его охлаждать. В этом случае система охлаждения может не справиться со своей задачей. Электрический вентилятор радиатора предназначен для искусственного создания воздушного потока. Температура включения вентилятора на ВАЗ 2114 составляет 85 градусов Цельсия.

Получив сигнал о превышении допустимого значения температуры, датчик запускает механизм работы устройства. Создается искусственный воздушный поток, отводящий тепло от радиатора. Механизм работает до тех пор, пока уровень температуры не опустится до оптимального состояния.

Затем термовыключатель получает сигнал о достижении нормальной температуры и выключает вентилятор.

Устройство состоит из четырех пластиковых лезвий, которые крепятся на валу ЭДГ. Специальный контроллер регулирует автоматический режим работы. Термостат оснащен твердым наполнителем, чувствительным к перепадам температуры.

Клапаны основные и дополнительные. Когда температура достигает 85 градусов Цельсия, открывается главный клапан.

Схема подключения

Где находится реле вентилятора

Находится в дополнительном блоке.

4 — реле электровентилятора;

5 — топливный электронасос;

6 — реле зажигания.

Реле и предохранители можно заказать по-разному. Поэтому нужно ориентироваться на цвет проводов. Главное реле всегда расположено внизу. Найдите реле, от которого отходит тонкий розовый провод с черной полосой. Он поступает от главного реле через клемму 85. Будьте осторожны! Не путайте с тонким красным проводом, который тоже имеет черную полоску и идет от контроллера. И найти белый толстый провод с черной полосой (87 пин). Здесь находится реле вентилятора охлаждения. Рядом всегда есть предохранитель. Он часть цепи.

Диагностика вентилятора охлаждения

Если на приборной панели появляются сигналы о превышении допустимого уровня температуры в системе охлаждения, это может свидетельствовать о том, что вентилятор на ВАЗ 2114 не работает. Основным признаком неисправности является то, что механизм не запускается даже при значительном повышении температуры. Необходимо срочно заглушить двигатель, чтобы не допустить перегрева его элементов.

Двигатель не должен работать с неисправным электрическим вентилятором охлаждения. Это может повредить головку блока цилиндров.

Если не работает вентилятор охлаждения на ВАЗ 2114, причинами поломки могут быть следующие неисправности:

• Отказал переключатель вентилятора на датчике ВАЗ 2114.
• Плохой контакт в разъеме датчика.
• Обрыв проводки.
• Неисправно реле вентилятора.
• Перегорел предохранитель.
• Поломка электродвигателя привода устройства.

Отсоедините разъем устройства. Подсоедините его к клемме аккумулятора. Соблюдение полярности. Если прямое подключение к источнику питания запускает электродвигатель, то привод исправен. Возможны проблемы с проводкой, предохранителем или датчиком температуры.

Теперь пришла очередь диагностики предохранителя. Для этого даже не обязательно открывать пластиковую коробку. При выходе из строя реле сирена перестает работать одновременно с вентилятором. Поэтому, если вы заметили пропадание звукового сигнала, значит, перегорел предохранитель. Найти его можно в моторном отсеке в небольшой пластиковой коробке. Освобождаем крышку, прижатую двумя защелками, пинцетом извлекаем сгоревший предохранитель и меняем его на новый.

А вот диагностировать реле достаточно сложно. Особенно тем, кто исключительно на «ты» с автоэлектриками. Для проверки работоспособности проще всего найти работающее реле и временно установить его. Если после установки нового устройства вентилятор начинает работать исправно, значит, пора заменить старый.

Для диагностики датчика температуры, подающего сигнал на радиатор, необходимо отсоединить разъем от датчика и включить зажигание. Запустится аварийный режим, при котором начнет дуть электровентилятор. Если вентилятор запускается с опозданием при отсоединении разъема, скорее всего датчик вышел из строя. Его замена займет не более пяти минут. Нужно всего лишь открутить крестовой отверткой два винта и установить на их место новое устройство.

Даже если в самом вентиляторе ВАЗ 2114 возникла неисправность, это не значит, что пришло время его менять. Иногда можно просто заменить поврежденный подшипник или щетки. А вот при неисправном электродвигателе гораздо проще приобрести новый механизм.

Как заменить

Если вы убедились, что причина неисправности кроется в двигателе вентилятора, то самый простой способ проведения ремонта — полная замена устройства. Нет смысла тратиться на новый кожух. Дешевле будет просто купить новый электродвигатель.

Необходимый инструмент

Специальный инструмент не требуется. Работа проводится элементарно просто при помощи торцевых ключей на 8 и 10 и крестовой отвертки.

Пошаговый алгоритм работы

Мотор вентилятора охлаждения можно заменить без демонтажа радиатора.

1. Отсоедините разъем устройства и жгут проводов от кожуха.
2. Отверните болты крепления ключом на 10.
3. Отвинтить нижнюю крепежную гайку.
4. С помощью торцового ключа на 10 отверните гайку крепления радиатора.
5. С помощью торцового ключа на 8 отверните две гайки прижимной пластины.
6. Снимите пластину.
7. Снимите электровентилятор вместе с кожухом.
8. Приступаем к демонтажу электродвигателя. Ключом на 10 ослабьте три фиксирующие гайки и снимите двигатель вместе с лопастями.
9. С помощью отвертки подденьте стопорную шайбу.
10. И сними.
11. Снимите рабочее колесо.
12. Установите рабочее колесо на новый двигатель. Убедитесь, что штифт вала находится в канавке крыльчатки.
13. Соберите узел в обратном порядке.

Как заменить датчик температуры

Перед началом работ необходимо частично слить охлаждающую жидкость из блока цилиндров.

Что делать, если электрический вентилятор работает постоянно?

Иногда возникает другая проблема. Многих автомобилистов интересует, почему постоянно работает вентилятор на ВАЗ 2114?

Возможны четыре причины неисправности:

1. произошло короткое замыкание в электрической цепи;
2. произошла поломка реле электровентилятора;
3. требует замены термодатчика;
4. сломался электронный блок.

Чаще всего вентилятор начинает постоянно работать в результате короткого замыкания в проводах. Электрическая цепь остается включенной независимо от сигналов датчика температуры и реле.

Чтобы устранить проблему, нужно прозвонить каждый провод и найти место сплавления. Иногда это заметно даже при визуальном осмотре.

Если прозвон не помогает выявить неисправность, нужно проверить и заменить реле вентилятора. Стоимость устройства невысока. Поэтому для диагностики проще купить новое реле и заменить на старое.

Если это не поможет, то нужно проверить работу датчика температуры. Ведь именно он отвечает за включение и выключение электродвигателя вентилятора ВАЗ 2114.

Если все остальные элементы системы исправны, необходимо проверить электронный модуль. Это редко терпит неудачу. Если проблема все же возникает в нем, придется выполнить полный сброс ошибки. Иногда помогает только полная перепрошивка. Не каждый способен выполнить эту работу самостоятельно. Поэтому лучше обратиться за помощью в автосервис.

Также было бы полезно установить кнопку принудительного запуска и остановки вентилятора на ВАЗ 2114.

Это решение может быть очень полезным, если поломка произошла где-то на трассе вдали от города. В этом случае с помощью кнопки на панели приборов можно принудительно запустить вентилятор для охлаждения двигателя.

Все автомобили с инжекторным двигателем имеют электрический, а не механический вентилятор. С механикой все было проще… Электродвигатель вентилятора подключен к сети через реле, и блок ЭБУ подает сигнал на это реле … Дополнительно в цепи двигателя есть предохранитель, и подключен напрямую к ЭБУ. Если не работает вентилятор охлаждения, на ВАЗ-2114 можно сделать одну хитрость: отключить датчик ДТОЖ и запустить двигатель. А если вентилятор начал крутиться, проблему надо искать в датчике.

Чтобы не исследовать проводку «от и до», просто посмотрите одно видео. Здесь уже все сделано.

Диагностика вентилятора охлаждения — попытка найти проблему

Датчиков температуры будет два: один, который горит, подключен к ЭБУ. Его надо выключить — второй оставить как есть.

ДТОЖ на двигатель 11183

Отсоединяем разъем, но сам датчик не разбираем. Затем переводим ключ в положение 1, ну и т.д.

Что касается электричества, то тут все выглядит сложно: реле вентилятора в одном блоке, а предохранитель в другом. Нам нужен предохранитель F5 (20А). Кстати, к нему подключены и вентилятор, и рупор.

Блок монтажный 2114-3722010-60 и 2114-3722010-10

Основной монтажный блок устанавливается под капотом, а дополнительный у левой ноги переднего пассажира.

Дополнительный монтажный блок (вариант 1)

В дополнительном блоке видим три реле. «Главное реле» внизу. Возможны и другие варианты:

• Реле вентилятора установлено посередине;
• Также это реле можно установить сверху.

Второй вариант показан ниже.

Дополнительный монтажный блок (опция 2)

Кстати, рядом с нужным нам реле всегда находится предохранитель. Это часть цепи вентилятора.

Выходы блока ЭБУ

Для ЭБУ BOSCH M7.9.7 выход реле вентилятора — клемма 68. Команда «вкл» соответствует уровню «0 Вольт». На блоках МП7.0 все выглядит ничуть не проще — клемма 46 подключается к реле, и с нее также снимается потенциальный «ноль».

Если главное реле выключено, реле вентилятора не сможет работать.

Вентилятор не работает — меняем сами

Попробуйте сделать так: нужно скинуть «минусовую» клемму с аккумулятора (ключ «10»), а затем отсоединить разъем двигателя.

Разъем питания вентилятора

Если сейчас снова подключить аккумулятор, то можно будет звонить «+12» на один из двух терминалов. Теперь можно идти ва-банк: минусовой провод от вентилятора соединяется с землей с помощью Т-образного разъема. Часто на ВАЗ-2114 хэтчбек не работает вентилятор из-за того, что неисправна не проводка, а мотор. И тогда замена выполняется.

Демонтаж, все этапы

Еще раз убеждаемся, что аккумулятор выключен. Отсоедините разъем, как описано выше. Затем торцевым ключом откручиваем две гайки, удерживающие «пробку» (см. фото).

Кронштейн над крышкой

В углах пластиковой рамы есть четыре гайки. Их необходимо открутить ключом «на 10».

Одна из четырех гаек

Монтажная рама с вентилятором вынимается в направлении «вверх». Как видите, все просто.

Сборка осуществляется в обратном порядке. Можно будет заменить как мотор, так и раму-кожух.

Артикул

• 2108-1309010
  — кожух;
• 2109-1308008 (-01, -02)
  — двигатель в сборе с крыльчаткой;
• 2103-1308010-10
  — рабочее колесо;
• 12605571
  — шайба стопорная;
• 16102311
  — гайка М8.

Выводы: что именно нужно делать, если не работает вентилятор (алгоритм действий)

Сначала проверьте, подключен ли «плюс» к одной из клемм в разъеме. Затем подключите разъем от «массы» для проверки исправности электродвигателя. В некоторых случаях можно наблюдать следующее:

• Предохранитель F5 и дополнительный предохранитель исправны;
• Реле вентилятора работает должным образом;
• Датчик ДТОЖ исправен;
• Включение двигателя возможно только при подаче потенциала «0 Вольт».

Здесь будет только один вывод: отошел контакт «массы», на котором заканчивается вся силовая линия. Это означает, что вам необходимо обратиться к автоэлектрику. Все остальные недостатки мы можем устранить сами.

Элемент F5 может перегореть в результате замыкания рупора. Но тогда на разъеме не прозванивается «+12», что сразу должно насторожить.

Пример на видео: упрощение штатной схемы работы вентилятора (тюнинг)

Вентилятор служит для создания воздушных потоков, направляемых на радиатор двигателя. Это необходимо для того, чтобы охлаждать жидкость, которая по нему циркулирует.

Если автомобиль движется с большой скоростью, вентилятор особо не требуется, так как все необходимое охлаждение мотор получает от встречных потоков воздуха. Но когда автомобиль переходит в режим замедления или холостого хода при работающем двигателе, роль гребного винта становится незаменимой.

Включение происходит после подачи соответствующего сигнала от электронного блока управления. ЭБУ, в свою очередь, узнает о необходимости включения вентилятора от датчика температуры. Порог включения 103-105 градусов Цельсия.

В случае с ВАЗ 2114 вентилятор (винтовой) расположен в моторном отсеке с обратной стороны радиатора.

Почему не работает

Есть несколько причин, по которым пропеллер может не включаться, когда этого требует температурная ситуация:

• Вышел из строя электродвигатель вентилятора, то есть привод;
• Перегорел предохранитель;
• Реле отказало;
• Обрыв проводки;
• Разъемы датчиков потеряли контакты;
• Датчик неисправен.

Поиск неисправности

Когда менять

Если причиной всех проблем является сам вентилятор, менять его не обязательно, так как в некоторых случаях его вполне можно отремонтировать. Поломки часто связаны с подшипниками или щетками.

Если причиной поломки стал выход из строя электродвигателя из-за обрыва проводки или короткого замыкания, не стоит рисковать его ремонтом. Проще и лучше заменить весь привод.

Если ездить на автомобиле без пропеллера охлаждения, то он перегреет охлаждающую жидкость и разрушит патрубки, резиновые элементы, прокладку главного блока и клапанную крышку. Недалеко от разрушения компонентов поршневой группы.

Категорически запрещается эксплуатировать автомобиль со сломанным вентилятором.

Цена вопроса

Прежде чем заняться проблемой с неработающим крыльчаткой радиатора, многим важно знать о стоимости комплектующих и работ.

Новый элемент будет стоить сегодня около 1,5-2,5 тысяч рублей в зависимости от модели и региона. Стоимость замены на СТО составит от 400 рублей и выше. Хотя на это не обязательно тратиться, так как самостоятельная замена займет у вас не более получаса. И ничего особенно сложного здесь нет.

Замена

Для того, чтобы заменить крыльчатку вентилятора охлаждения своими руками, потребуется достаточно небольшой набор инструментов, в который входят:

• Крестовая отвертка;
• Торцевой ключ на 8 мм;
• Торцевой ключ на 10 мм.

Если вы готовы, то приступим.

1. Припаркуйте автомобиль на ровной поверхности, включите ручной тормоз. На всякий случай можно под колеса своего ВАЗ 2114 поставить дополнительные опоры. Меры предосторожности никогда не пропустят.
2. Поднимите капот, отсоедините минусовую клемму от аккумулятора.
3. Ключом на 10 мм демонтируются крепления корпуса воздушного фильтра.
4. С помощью отвертки ослабьте хомут воздуховода, расположенного на датчике массового расхода воздуха. Так вы сможете убрать гофру. Сделай это.
5. Крышка корпуса воздушного фильтра имеет саморезы, которые удерживают ее на месте. Они откручиваются отверткой, после чего фильтрующая составляющая снимается со своего посадочного места.
6. Теперь возьмите ключ на 8 мм и с его помощью демонтируйте крепления воздухозаборника, а затем снимите сам воздухозаборник.
7. Теперь ключом на 10 и 8 миллиметров снимаются гайки крепления на корпусе вентилятора по всему периметру. Всего вы найдете 6 орехов.
8. Отсоедините разъем от провода от разъема вашего сломанного вентилятора.
9. Снимите кожух вентилятора, забрав привод, т. е. электродвигатель.
10. Вооружившись ключом на 10 мм, нужно демонтировать три болта крепления, которые удерживают электродвигатель на кожухе.
11. Установите новый вентилятор вместо старого устройства.
12. Возвращаем все крепления на место, подключаем коннекторы, и проводим сборку в обратном порядке.

После установки нового оборудования обязательно включите двигатель и дайте ему поработать некоторое время. Пока не включится вентилятор и не начнет крутиться пропеллер. Это займет не более 5 минут. Вскоре вентилятор должен отключиться сам по себе. Если не останавливается, выключите двигатель. Повторите эксперимент.

6

На ВАЗ модели 2114 инжектор использует электровентилятор в системе охлаждения, который включается по сигналу соответствующего датчика температуры.

Этот узел часто выходит из строя, что требует замены как самого вентилятора, так и различных компонентов, управляющих его работой. Расскажем подробнее, почему не включается вентилятор охлаждения на ВАЗ 2114 и как отремонтировать свой автомобиль.

Признаки неисправности

Определить наличие проблемы в работе вентилятора охлаждения можно по быстрому повышению температуры охлаждающей жидкости. На приборной панели автомобиля появляется соответствующее предупреждающее сообщение о повышении температуры охлаждающей жидкости. Автовладельцу следует заглушить двигатель и дождаться его остывания, после чего можно осторожно продолжить движение. Помните, что эксплуатировать автомобиль с таким неработающим вентилятором не рекомендуется, так как есть риск повреждения ГБЦ, что неизменно вынуждает проводить трудоемкий и дорогостоящий ремонт.
Выявить такие поломки можно и при визуальном осмотре радиатора и вентилятора. Если при значительном повышении температуры теплоносителя вентилятор не включается, это может свидетельствовать о наличии различных поломок данного узла.

Причин отказа вентилятора может быть несколько :

• Поломка датчика температуры.
• Потеря контакта в разъеме датчика температуры.
• Обрыв электропроводки.
• Проблемы с реле.
• Перегорел предохранитель.
• Отказ привода электродвигателя вентилятора.

Необходимый инструмент

Выбор используемого инструмента будет напрямую зависеть от характера поломки. Зачастую достаточно вскрыть коробку с реле и заменить перегоревший предохранитель на новый, что позволит вентилятору снова заработать. Тогда как при значительных поломках, когда не включаются вентиляторы охлаждения ВАЗ 2114, требуется демонтировать радиатор, снять вентилятор или поменять реле и соответствующие датчики температуры.
Для снятия вентилятора вам понадобится:

• Крестообразная отвертка.
• Торцевые ключи на 8 и 10

Пошаговый алгоритм работы

В каждом случае ремонт вентилятора будет отличаться в зависимости от имеющейся поломки. Необходимо провести соответствующую диагностику, которая позволит определить, почему вовремя не включается вентилятор охлаждения радиатора на ВАЗ 2114, что упростит последующий ремонт.
В первую очередь рекомендуется отсоединить разъем вентилятора, затем, соблюдая полярность, снова подключить разъем непосредственно к клемме аккумулятора. В том случае, если при таком прямом подключении вентилятор начинает вращаться, это свидетельствует о исправном приводе, и причина в этом случае может быть в проводке, неисправном датчике температуры или проблемах с предохранителем.

Проверить предохранитель, отвечающий за работу вентилятора охлаждения, можно не открывая пластиковую коробку. Дело в том, что такое реле двойное и одновременно отвечает за работу сирены. Поэтому, если пропадает звуковой сигнал автомобиля и при этом не работает вентилятор, это говорит о перегоревшем предохранителе. Блок с такими реле находится под капотом в небольшой пластиковой коробочке. Чтобы его открыть, нужно снять две защелки, после чего вынимаем пинцетом и меняем нужный вам предохранитель.

Диагностировать поломки реле сложно. Можем порекомендовать приобрести 100% рабочее реле, временно установить его в розетку и проверить правильность включения вентилятора. Если при такой проверке вентилятор заработает, то следует просто заменить использованное реле на исправное.

Для проверки датчика температуры, от которого сигнал идет напрямую на радиатор, отсоедините разъем от датчика, затем включите зажигание. В этом случае автоматика запускает вентилятор на постоянный обдув в аварийном режиме. В том случае, если при таком отсоединении разъема от датчика вентилятор включается с опозданием, то соответственно можно сделать вывод о выходе из строя датчика температуры, который потребует замены. Сам датчик температуры крепится двумя болтами, которые можно открутить простой крестовой отверткой. Такая замена датчика обычно занимает не более 5 минут.

Если вентилятор все-таки стал причиной поломки, можно попробовать сначала отремонтировать его или сразу заменить на новый. Проблема может быть в подшипнике или щетках. В этом случае вы можете заменить такие поврежденные детали, что позволит полностью восстановить вентилятор системы охлаждения. Если причиной поломки вентилятора является электродвигатель, то ремонт представляет определенные трудности, и лучше всего заменить такой вышедший из строя привод на новый.

Для снятия вентилятора с приводом необходимо:

1. Автомобиль ВАЗ 2114 установлен на ровной площадке и затянут стояночный тормоз
2. Откройте капот и обесточьте минусовую клемму
3. Открутить корпус воздушного фильтра с помощью тэна
4. Ослабить хомуты на воздуховоде
5. Закручиваем винты крепления воздушного фильтра и вынимаем фильтрующий элемент
6. Далее откручиваем и демонтируем воздухозаборник, для чего нужен ключ на восьмерку
7. Снять кожух вентилятора, для чего восьмым ключом на 9 откручивается 6 гаек0078
8. Снимите блок двигателя
9. Снять ведомый вентилятор

Вам просто нужно установить новый привод или весь блок вентилятора на место и собрать в обратном порядке. После такого ремонта следует проверить правильность функционирования вентилятора, для чего прогреваем двигатель и ждем включения обдува.

Заключение

Как видите, причин, по которым не включается вентилятор охлаждения на ВАЗ 2114, может быть множество. Автовладельцу необходимо провести соответствующую диагностику, определить причину поломки и устранить ее самостоятельно, либо полностью заменить вентилятор охлаждения.

Почему генератор выдает низкое напряжение ВАЗ 2114. Инструменты и материалы. Общая конструкция генераторной установки

Генератор ВАЗ 2114 является основным источником напряжения в автомобиле. Именно он вырабатывает электроэнергию при работающем двигателе. Напомним, что аккумулятор нужен фактически для одной цели — для запуска двигателя. Но, как и любой другой узел, генератор может выйти из строя полностью, либо один из его элементов. И так нужно проводить ремонт, и сделать это можно без особого труда своими руками, не прибегая к помощи специалистов на СТО.

К сожалению, всегда есть мастера, которые, скажем так, «засветились». Иными словами, за ремонт отечественных автомобилей не берутся, хотя в последнее время даже мопеды вполне готовы к ремонту. Что ж, у нас лучше — ремонт своими руками обойдется гораздо дешевле. Кстати, если генератор совсем «плохой», есть повреждения крышек, обмоток, ротора, то купить и установить новый будет намного проще. А теперь рассмотрим особенности генераторной установки на автомобиле в целом и плавно перейдем к ремонту конкретно на ВАЗ 2114.

Принцип работы генератора на автомобиле

Особенность генератора в том, что он вырабатывает переменный ток. Как ни крути, но при работе этой электрической машины можно получить только переменный ток, и только после этого его можно преобразовать в постоянный ток. Общая конструкция генератора:

1. Задняя и передняя крышки с запрессованными подшипниками.
2. Ротор с обмоткой возбуждения.
3. Статор с силовыми обмотками — именно с них снимается напряжение.
4. Диодный мост представляет собой трехфазный выпрямитель.
5. Электролитический конденсатор — для избавления от переменной составляющей тока.
6. Регулятор напряжения — необходим для точной установки напряжения питания обмотки ротора.
7. Щетки углеграфитовые нужны для передачи напряжения от реле-регулятора на обмотку ротора.
8. А остальные комплектующие — кронштейны, гайки, болты, ремень.

Для нормальной работы генератора необходимы два компонента:

1. Вращение.
2. Магнитное поле (постоянное).

Достаточно вспомнить школьный курс физики — электрический ток в обмотке появится только при воздействии на нее движущегося магнитного поля. Причем выходное напряжение будет напрямую зависеть от величины этого самого магнитного поля. Значит, обмотка ротора является источником постоянного магнитного поля, и питается она через регулятор напряжения, поэтому на выходе всегда будет одно и то же напряжение.

С обмотки статора снимается переменное напряжение. Причем обмоток три, они соединены в «звезду». Следовательно, на выходе мы получаем три фазы. Это необходимо в первую очередь для того, чтобы уменьшить пульсации тока в бортовой сети. С помощью диодного моста, в котором шесть полупроводников, происходит выпрямление тока. Конденсатор отсекает всю переменную составляющую. По закону Кирхгофа электролитический конденсатор заменяется обрывом при работе в цепи постоянного тока и проводником в цепи переменного тока.

Основная поломка генератора ВАЗ 2114

Для самостоятельного ремонта необходимо знать основные поломки и методы их устранения. Итак, вот весь список:

1. При выходе из строя предохранителя необходимо установить новый после тщательной проверки цепи. Необходимо установить точную причину, по которой произошел сбой.
2. При разрыве цепи убедитесь, что отрицательные провода надежно закреплены.
3. При наличии проблем в замке зажигания проверьте его контакты; если устранить невозможно, замените узел полностью.
4. Перегоревшая контрольная лампа, установленная в приборной панели, необходима для диагностики цепи питания обмотки ротора. В случае перегорания аккумулятора ВАЗ 2114 не будет заряжаться от аккумулятора и вы это сразу не увидите.
5. При выходе из строя щеток ВАЗ 2114 их меняют только в сборе с регулятором напряжения. Последний ремонту не подлежит.
6. Если заряд батареи недостаточен, причиной может быть ослабленный ремень.
7. Гул и стук подшипника (обычно в передней крышке) лечится его заменой. Благо цена его небольшая, только генератор ВАЗ 2114 придется почти полностью разобрать.

Диагностика генератора

Если пропала зарядка или ее уровень недостаточен, то аккумулятор будет получать гораздо меньший ток, чем необходимо. Следовательно, одного генератора тоже недостаточно для питания всей бортовой сети, и на помощь придет аккумулятор, который через некоторое время разрядится. Но еще хуже даже чрезмерное напряжение — из-за него могут перегорать предохранители, лампы, ЭБУ и так далее. Для диагностики генератора ВАЗ 2114 нужен мультиметр:

1. Включите зажигание и запустите двигатель.
2. При наличии повреждения в цепи питания ротора вы заметите, что лампа на приборной панели горит.
3. Двигатель необходимо прогреть до рабочей температуры и включить ближний свет фар, магнитолу.
4. Измерьте напряжение на клеммах аккумуляторной батареи. Необходимое условие – частота вращения коленчатого вала должна быть примерно 2500-3000 об/мин.
5. Если генератор исправен, вольтметр покажет около 13 В (погрешность в 0,1 В можно не учитывать).
6. Выключите свет и радио, напряжение должно увеличиться до 14,7 В. Это максимальное значение.

Проводя диагностику, обязательно обратите внимание на то, с какими звуками вращается ротор. Очень часто выходит из строя подшипник в передней крышке.

Влияет на максимальную нагрузку от ремня. Несколько причин, по которым может падать напряжение ВАЗ 2114:

1. Ослаблен ремень генератора.
2. Неисправность регулятора напряжения.
3. Износ узла щетки.
4. Полный износ генератора.

Обратите внимание, что горящая лампа со значком батарейки указывает на неисправность в цепи питания ротора. Следовательно, в обмотках статора не будет генерироваться ток, так как нет вращающегося магнитного поля.

Как заменить щетку на ВАЗ 2114

Эта работа несложная, понадобится только отвертка и немного сноровки. Однако ключ не мешает «на 10» или пассатижами отсоединить клемму от аккумулятора. Причин замены реле регулятора ВАЗ 2114:

1. Бесплатно.
2. Огни в темноте излучают слишком слабый поток.
3. Снижение стресса.

Секвенирование.

В электросистеме современного автомобиля важнейшими компонентами являются источники электропитания. Генератор на ВАЗ 2114 служит для обеспечения питанием всех потребителей бортовой сети. Как и все генераторы, он вырабатывает трехфазное напряжение. Привод генератора осуществляется ременным приводом от шкива на коленчатом валу двигателя.

Но трехфазное напряжение не подходит для питания бортовой сети. Для этого в генератор ВАЗ 2114 устанавливается выпрямительный блок. Он служит для преобразования переменного трехфазного напряжения в постоянное. Скачки на выходе генератора довольно большие, поэтому их уменьшают с помощью регулятора напряжения. Регулятор поддерживает выходное напряжение в диапазоне от 13,2 до 14,7 вольт.

Конструктивно генератор на ВАЗ 2114 выполнен из двух алюминиевых крышек. Они расположены в сердечнике обмотки статора. Ротор, имеющий обмотку возбуждения, вращается в обмотке статора. Без подачи напряжения на обмотку ротора генератор не будет вырабатывать энергию. Питание обмотки ротора подается щеточным механизмом.

Проверка генератора

Проверка генератора на ВАЗ 2114 заключается в диагностике выпрямительного блока, регулятора напряжения, обмоток ротора и статора. Выпрямительный блок можно проверить как тестером, так и щупом. Зонд представляет собой лампу на 12 вольт мощностью до 3 Вт.

Диоды в блоке выпрямителя имеют одностороннюю проводимость. При подаче минуса на анод диода схема работать не будет. Поэтому лампочка пробника не загорится. Если он горит, то пробит диод в выпрямительном блоке генератора ВАЗ 2114. Если пробой обнаружен в одном диоде, то его можно заменить. Данную процедуру провести достаточно сложно, поэтому многие автолюбители на генераторе просто меняют весь блок.

Проверка обмоток генератора заключается в поиске короткого замыкания. Тестер подключают поочередно к каждому выводу обмотки и корпуса. При коротком замыкании статор меняется полностью. Регулятор напряжения можно проверить с помощью источника питания и лампы на 12В. К щеткам подключается лампа, а на массовый вывод регулятора и клемму «D+» подается питание 12В. При напряжении 12 В лампа должна гореть. При повышении до 15-16 вольт лампа должна погаснуть. Если он горит при любом напряжении, или не горит вообще, то это свидетельствует о неисправности регулятора. Его необходимо заменить.

Ремонт генератора на ВАЗ 2114

Самая частая неисправность — выход из строя регулятора напряжения. Конструктивно выполнен как единое целое со щеткодержателем. При износе щеток или выходе из строя регулятора меняется весь блок. Он крепится к задней части генератора ВАЗ 2114 двумя болтами. Заменить при отключении минусовой клеммы аккумуляторной батареи. Снятие генератора не требуется.

Замена ремня привода генератора на ВАЗ 2114. Сначала откручиваем гайку на регулировочной планке. После перемещаем генератор к двигателю и снимаем старый ремень. Одев новый, оттягиваем генератор от двигателя и, проверяя натяжение ремня (с усилием 95 Ньютон, люфт должен быть не более восьми миллиметров), зафиксируйте положение генератора. Для этого затяните гайку на регулировочной планке.

Замена выпрямительного блока или его ремонт производится при выходе из строя одного или нескольких диодов. Для этой процедуры придется полностью снять генератор ВАЗ 2114 и разобрать его. При выходе из строя одного-двух диодов можно впаять новые или заведомо исправные. При проведении работ рекомендуется все делать аккуратно, чтобы не повредить корпус агрегата. После пайки диоды необходимо залить эпоксидной смолой. А когда он высохнет, можно устанавливать весь блок на генератор и собирать узел.

На автомобиле ВАЗ 2114 генератор — это электрическая трехфазная машина, вырабатывающая переменный ток. Внутри него находится блок с выпрямителями, позволяющий преобразовать ток (три фазы) в постоянный. Чтобы произвести ремонт самостоятельно, необходимо знать устройство генератора и основные поломки, которые могут возникнуть. Поэтому стоит рассмотреть все по порядку.

Общий вид генераторной установки

• Крышки из алюминиевых сплавов. Имеют специальные гнезда, в которые запрессовываются подшипники. На задней крышке имеется клемма для подключения к аккумулятору и разъем («папа») для подключения к обмотке возбуждения. Также на обратной стороне крышки закреплен конденсатор. С его помощью подавляются радиопомехи. Щеточный узел смонтирован в том же корпусе, что и от 2114. Генератор работает за счет того, что в обмотке статора наводится ЭДС, наводимая вращающимся магнитным полем ротора.
• Статор собран из пластин из специальных марок трансформаторной стали. Он имеет специальные пазы, в которых уложены силовые обмотки. Каждый имеет вывод для подключения к выпрямителю. Крышки прикручены к статору. Обмотка возбуждения находится на роторе. Соедините его с кольцами из меди. Они на валу. Ведущий шкив установлен спереди, а на роторе имеется шпоночный паз.
• Крепление диодного блока производится к задней крышке с внутренней стороны. Он состоит из девяти полупроводников — шести основных и трех дополнительных. Для обеспечения качественного охлаждения полупроводников используют пластины из алюминиевого сплава. А с лицевой стороны, рядом с ведущим шкивом, находится крыльчатка.

Технические характеристики

Краткое описание технических характеристик генератора:

• Питание обмотки ротора (возбуждение) производится напряжением, значение которого находится в пределах 13,2 — 14,7 Вольт .
• При нагрузке 10 кг провисание ремня (на длинном участке) не превышает 0,8 см.
• Генератор для ВАЗ 2114 (его цена в магазинах около 4000–4500 рублей) способен отдать в сеть ток силой до 80 А.

Агрегат расположен с левой стороны, привод осуществляется с помощью шкива на коленчатом валу двигателя автомобиля.

Поломка по механике и электрике

Такая неисправность проявляется в повышении уровня шума, издаваемого генераторной установкой. Причина — разрушение одного из подшипников. Как правило, тот, что в передней крышке — на него действуют очень большие нагрузки, особенно при перетянутом ремне генератора ВАЗ 2114. По этой причине следует всегда следить за натяжением ремня привода генератора.

Что касается электрических поломок, то они могут проявляться отсутствием зарядного напряжения аккумулятора или его низким (иногда слишком высоким) значением. Для проверки исправности не обязательно снимать генератор с автомобиля. Для этого используйте мультиметр. Измерьте напряжение на клеммах аккумулятора ВАЗ 2114. При работе генератор должен выдавать около 14 вольт. Если оно 12 вольт и ниже, то генератор не выдает нужного напряжения и требует ремонта. В некоторых случаях неисправность кроется в регуляторе напряжения или изношенных щетках.

Инструменты для снятия генератора

Кронштейн крепится к блоку двигателя (примерно посередине). Корпус генератора крепится к кронштейну агрегата с помощью специальной планки. Благодаря ему можно регулировать натяжение ремня. Для снятия генератора необходим следующий инструмент:

• (желательно накидной и рожковый) с размерами «10», «13», «17», «19».
• На некоторых автомобилях может потребоваться повернуть голову на «15».
• Небольшое крепление или короткий отрезок трубы.

Демонтаж генератора с автомобиля

При необходимости замены подшипника генератора ВАЗ 2114 необходимо полностью снять блок. Во-первых, обязательно отключите аккумулятор. Без этого ремонт начинать нельзя — короткое замыкание может стать причиной возгорания проводки. Затем с помощью ключа на «17» ослабьте натяжение приводного ремня. Для этого откручиваем гайку в верхней части и сдвигаем корпус к блоку двигателя. Немного поработаем с электричеством — отвинчиваем гайку с болта (вывод «31») и отсоединяем провод, идущий на обмотку возбуждения.

Внизу генератора крепление производится с помощью длинного болта и гайки. На последнем есть пластик. Вверху планка крепится к статору одной гайкой, а к блоку двигателя двумя болтами. Все резьбовые соединения отвинчиваются, чтобы снять генератор. Если резьба застряла, используйте проникающую смазку — она избавит от грязи и ржавчины. Снял генератор вверх — так проще получается. Но снять и опустить его можно: на ВАЗ 2114 генератор можно снять двумя способами.

Разборка генератора

Инструмент:

• Ключи на «10» и «19».
• Крестообразная отвертка.

Прежде чем начать, убедитесь, что все детали генератора куплены. Порядок разборки генератора:

• Отсоедините и снимите пластиковую крышку с корпуса.
• Отметьте положение крышек и статора относительно друг друга – это облегчит последующую сборку.
• С помощью отвертки Phillips отверните два болта, которыми регулятор напряжения крепится к узлу щеток.
• Выключите контроллер.
• Выверните винты крепления блока. Отсоедините от него обмотки статора и снимите узел. Обратите внимание, что вместе с ним демонтируется и конденсатор. С его помощью напряжение генератора ВАЗ 2114 «очистили» от переменной составляющей.
• Открутите четыре болта, затем снимите заднюю крышку.
• Зажмите ротор в тисках и отверните гайку со стороны шкива.
• Снимите переднюю крышку.
• Визуально оцените состояние узлов. Если везде будет сильный износ, придется капитальный ремонт.

Как определить неисправность?

Признаки повреждения генератора:

• На приборной панели горит (кратковременно или постоянно) лампа, указывающая на отсутствие заряда — красный аккумулятор.
• Недостаточный или чрезмерный заряд батареи.
• Фары светят тускло или заметно мигают ими, дворники работают нестабильно, постоянно меняют скорость.
• В аккумуляторе кипит электролит, ярко светят лампочки, иногда горят лампочки.
• Генератор шумит.

Это краткое описание проблем, но вам необходимо рассмотреть их более подробно, чтобы произвести ремонт генератора на ВАЗ 2114. Цена полного ремонта составит не более 1200 рублей.

Поломка щеточного механизма

Неисправность можно разделить на два вида: ломается щетка или регулятор напряжения. Замена щеток и реле-регулятора производится без демонтажа генератора. Диагностику можно производить и подручными средствами – парой пальчиковых батареек, батарейкой, лампочкой или тестером. Стоимость щеточного блока достаточно низкая, поэтому можно его не проверять, а сразу поставить новый и забыть о проблемах. Но если вникнуть, то диагноз следующий:

• Подключите питание к регулятору напряжения.
• Лампа накаливания соединяется со щетками.
• При напряжении 12-14 вольт лампа светится.
• При повышении до 15-16 Вольт гаснет.

Это нормальная работа регулятора. Если при диагностике лампа ведет себя иначе, можно говорить о выходе из строя реле-регулятора. Также стоит отметить признаки износа щеток:

• В бортовой сети наблюдается снижение напряжения.
• Зарядка аккумулятора не приходит.
• Наблюдаются скачки напряжения.

Сняв щетки, визуально оцените их состояние — если длина меньше полсантиметра, то можете смело их выбрасывать. Также обратите внимание на то, как двигаются щетки генератора ВАЗ 2114 в канавках – если есть заедания, лучше установить новые или капнуть немного чистого масла. Обязательно оцените состояние контактных колец на роторе, иногда их нужно полировать. После установки новых щеток требуется несколько минут, чтобы они начали нормально работать.

Диодный выпрямитель

Два признака отказа:

• Нет заряда аккумулятора.
• Зарядка намного выше, чем должна быть.

Эта поломка может иметь весьма негативные последствия. Если вы сомневаетесь в своих силах, лучше доверить ремонт генератора человеку, который на этом специализируется. Чаще всего выходят из строя два диода, но заменить их проблематично, так как отдельно эти детали для генераторов не продаются. Гораздо проще будет купить новый и установить его. Замена производится в следующей последовательности:

• В блоке выполнен монтаж контактного болта с втулками и гайками, изготовлен зажим.
• Исправьте и установите на место все выводы обмоток статора, затяните гайки их соединения.
• Замените болты, которыми крепится узел выпрямителя. Затяните их.
• Поставьте реле-регулятор и затяните его болты.
• Установите пластиковую крышку и закрепите ее защелками.
• Установить генератор на автомобиль, натянуть ремень и проверить работу.

Чем заменить генератор ВАЗ 2114?

ВАЗ 2114 — это автомобиль, который очень часто подвергается доработкам (тюнингу). В первую очередь, конечно, ставят качественную и мощную музыку. Некоторые заботятся о комфорте, делают установку ксенона, евро, кондиционера. От этого нагрузка на генератор становится выше, «родной» с ней не справляется. Чаще всего замену штатным ищут среди ВАЗов новых моделей – «Калина», «Приора». Заменить генератор ВАЗ 2114 достаточно просто. Его может сделать любой автомобилист, если он умеет обращаться с гаечными ключами. Помимо нового генератора вам понадобится:

• Ключи рожковые и накидные на «10» и «13».
• Гаечные ключи на «17» и «19».
• Отвертки.
• Небольшое крепление.
• Другими словами, все инструменты, которые необходимы для удаления установки.

Порядок замены генератора

Вне зависимости от того, какой генератор в ВАЗ 2114 вы ставите («Приору» или «Калину»), процесс замены будет одинаковым. Для замены выполните следующие действия:

• Отсоедините отрицательный кабель аккумуляторной батареи.
• Снимите защиту двигателя.
• Ключом на «10» отверните гайку с болта генератора (шпилька «31»).
• Отсоедините провод, идущий к щеткам.
• Снимите все гайки и болты, которыми корпус генератора крепится к натяжному стержню и блоку двигателя.
• Выньте генератор.
• Установите новый в обратном порядке.

Обязательно правильно натяните ремень, иначе подшипник быстро выйдет из строя. На этом работа окончена: после качественно сделанного ремонта в генератор можно не заглядывать как минимум три года (или 50 тысяч километров).

Детали, обеспечивающие электричеством автомобили, называются главными. Генератор ВАЗ 2114 обеспечивает питанием всю бортовую сеть автомобиля. Это устройство, как и все генераторы, подает трехфазное напряжение.

Генератор ВАЗ 2114 состоит из пары крышек из алюминия. Под крышками находится статорная обмотка, прикрепленная к сердечнику. Он вращает ротор, снабженный обмоткой возбуждения. При отсутствии подачи напряжения на обмотку ротора энергия больше не вырабатывается. Для подачи питания на обмотки возбуждения полюсов ротора используется щеточный механизм.

Проверка состояния и неисправности системы

При выходе из строя предохранителя генератора такую ​​поломку легко исправить, достаточно установить новую деталь. Однако предохранитель не сгорает просто так. Необходимо установить причину. Вот основные из них.

1. Нарушена цепь, по которой подается питание на приборы. Чтобы выяснить причину, нужно проверить, насколько близко контакт нулевого провода.
2. Неисправность в замке зажигания. Проверьте плату ключа зажигания.
3. Перегорела контрольная лампа.
4. Плохие рабочие щетки. Для ремонта необходимо заменить щетки генератора ВАЗ 2114. Если контакты окислились, их чистят бензином.
5. Неисправность регулятора напряжения.
6. Ремень получил механическое повреждение. В этом случае необходимо заменить ремень генератора ВАЗ 2114.
7. Произошла поломка подшипника генератора. Выход может быть только один — замена подшипника.

При неправильной работе устройства многие детали ВАЗ 2114 могут выйти из строя. Последствия отказа генератора всегда непредсказуемы.

При небольшом заряде аккумуляторной батареи двигатель глохнет. Наиболее опасным является высокое напряжение. Может отказать регулятор напряжения. Результатом этой поломки станет нарушение работы всей электросистемы ВАЗ 2114. Мощность системы проверяется обычным тестером. При включенном зажигании все лампочки должны гореть на панели приборов. Только убедившись в их исправности, можно запускать двигатель.

Если индикатор реле аккумуляторной батареи все еще горит, можно сделать вывод, что возникла электрическая неисправность. Температура двигателя должна достигать 90°С. Затем нужно отключить все устройства, потребляющие максимальное количество энергии. Тестер подключается к аккумулятору. Если при повышении газа напряжение достигает 14 В, значит, генератор и реле работают нормально.

Ремонт узлов генератора

Чаще всего выходит из строя регулятор напряжения. Это устройство подключается к щеткодержателю. При большом износе щеток и неработающем регуляторе напряжения производится замена всего узла. Он прикручен к одной из крышек генератора. Замена производится со снятой минусовой клеммой. Отключение генератора ВАЗ в этом случае не производится. Когда ремень вышел из строя, его необходимо заменить. Замена ремня генератора ВАЗ производится в такой последовательности.

Схема подключения для проверки генератора на стенде: 1 — генератор; 2 — контрольная лампа 12 В, 3 Вт; 3 — вольтметр; 4 — амперметр.

1. Регулировочная пластина отвинчивается, для чего откручивается фиксирующая гайка.
2. Генератор поддвигается к двигателю, старый ремень снимается.
3. Устанавливается новый ремень генератора, после чего производится его натяжка. Генератор отходит от двигателя, ремень перестает провисать. Допускается провисание не более 8 мм.
4. Положение элемента фиксируется затяжкой гайки.

Ремонт выпрямительного блока производится при выходе из строя диодного моста. Для проведения такой операции требуется снятие генератора и его полная разборка. Впаяны новые диоды. Все работы необходимо проводить с максимальной осторожностью, так как есть риск повредить корпус агрегата. Впаянные диоды залиты эпоксидной смолой. После его высыхания блок устанавливается на место и собирается вся сборка.

Снятие и замена блока

Как снять генератор? Для работы необходимо иметь набор ключей и монтировку. Сначала отключается минусовая клемма, затем снимается защита, после чего откручивается пыльник и открывается доступ к болтам крепления генератора. Полностью снимать пыльник не нужно, можно просто опустить вместе с ним защиту вниз. Далее замена генератора ВАЗ выполняется в такой последовательности.

1. Отвернуть болт генератора натяжения ремня.
2. Устройство движется к двигателю.
3. Снятый ремень генератора.

Разборка генератора: 1 — шкив привода генератора; 2 — кронштейн правой опоры подвески двигателя; 3 — регулировочная пластина; 4 — натяжная планка; 5 — генератор; 6 — кронштейн крепления генератора; 7 — ремень привода генератора

1. Натяжная пластина снимается, для чего откручивается от двигателя.
2. Вилка отсоединена, клеммы сняты.
3. Генератор закреплен на оси. Он фиксирует гайку. Обычно снять такую ​​ось очень сложно. Поэтому крепление генератора лучше освободить вместе с агрегатом.
4. Устройство удаляется.
5. Отвинтить ось. Его нужно аккуратно выбить из посадочного места. Для этого можно использовать длинный болт.
6. Предмет совершенно бесплатный.

Сейчас замена генератора ВАЗ. Сборка и установка в обратном порядке. Натяжение ремня может осуществляться обычным креплением. Ее упирают в двигатель и давят на устройство. Он начинает отходить от двигателя и натягивать ремень. Получив необходимую натяжку, затяните гайку крепления ремешка.

Натяжение ремня должно быть в пределах нормы. Если он слишком слабый, ремень начнет катиться. При сильном натяжении подшипник развалится. Такая поломка иногда приводит к полной замене устройства. В основном натяжение измеряется прогибом ремня. Его нормальное значение составляет 1 см. При таком напряжении реле всегда будет показывать заряд, а аккумулятор получит необходимый заряд.

Обзор сообщений на автофорумах свидетельствует о том, что многие владельцы ВАЗ 2114 после поломки заводского устройства склонны выбирать и устанавливать другой мощный генератор. Однако не все знают, какое устройство нужно приобрести, чтобы не производить никаких дополнительных переделок крепежных кронштейнов.

Профессионалы рекомендуют ставить генератор от Припоры, также подойдет генератор Калины, у которой есть кондиционер. Эти устройства рассчитаны на 115 А. На заводе этот показатель не превышает 80 А. Следует отметить, что на реле такая замена не влияет.

Проверка генератора на стенде
Проверка на стенде позволяет определить исправность генератора ВАЗ 2113 и соответствие его характеристик номинальным. В проверяемом генераторе щетки должны быть хорошо притерты к контактным кольцам коллектора, а сами кольца должны быть чистыми.

Схема подключения для проверки генератора на стенде: 1 — контрольная лампа 12 В, 3 Вт; 2 — генератор; 3 — вольтметр; 4 — реостат; 5 — амперметр; 6 — переключатель; 7 — аккумуляторная батарея

Установите генератор на подставку и выполните соединения, как показано на рис. 7.7. Включить электродвигатель стенда ВАЗ 2113, установить напряжение на выходе генератора 13 В на реостате 4 и довести частоту вращения ротора до 6000 мин-1. Дайте генератору поработать в этом режиме не менее 10 минут, а затем измерьте ток отдачи. Исправный генератор должен иметь не менее 80 А.
Если измеренное значение выходного тока значительно меньше, то это указывает на неисправности в обмотках статора и ротора или повреждение клапана. В этом случае необходима тщательная проверка обмоток и клапанов для определения места неисправности.
Проверяется напряжение на выходе генератора при частоте вращения ротора 5000 мин-1. С помощью реостата 4 установить выходной ток 15 А и измерить напряжение на выходе генератора, которое должно быть 13,2-14,7 В при температуре окружающего воздуха и генератора ваз 2114 (25±10)°С.
Если напряжение не укладывается в указанные пределы, то заменить щеткодержатель с регулятором напряжения на новый, заведомо исправный, и повторить проверку. Если напряжение в норме, то старый регулятор напряжения поврежден и подлежит замене. И если напряжение все же не попадает в указанные выше пределы, то необходимо проверить обмотки и вентили генератора.

Проверка генератора электронным осциллографом
Осциллограф позволяет точно и быстро проверить исправность генератора и определить характер повреждения по форме кривой выпрямленного напряжения.

Схема подключения для проверки генератора: 1 — переключатель; 2 — генератор; 3 — вольтметр; 4 — реостат; 5 — амперметр; 6 — переключатель; 7 — аккумуляторная батарея

Для проверки генератора ВАЗ 2114, ВАЗ 2115, ВАЗ 2113 соберите схему. Отсоедините общий выходной провод трех дополнительных диодов от штекера D+ регулятора напряжения и примите меры, чтобы наконечник отсоединяемого провода не замыкался с массой генератора. Подсоедините провод от аккумуляторной батареи через выключатель 1 к штекеру регулятора D+. Таким образом, обмотка возбуждения будет питаться только от аккумулятора.
Включить электродвигатель стенда и довести частоту вращения ротора до 1500–2000 мин-1. Выключателем 6 отключите аккумуляторную батарею от клеммы В+ генератора ваз 2113, ваз 2114, ваз 2115 и реостата 4, установите выходной ток 10 А.

Форма кривой выпрямленного напряжения генератора: I — генератор здоровый; II — сломан клапан; III — обрыв в клапане (обмотка статора)

Проверить осциллографом напряжение на клемме В+ генератора. При исправной арматуре и обмотке статора кривая выпрямленного напряжения имеет пилообразную форму с равномерными зубьями. При обрыве обмотки статора или обрыве или коротком замыкании в блок-клапанах выпрямителя форма кривой резко меняется: нарушается равномерность зубьев и появляются глубокие впадины.

Схема подключения системы генератора: 1 — аккумуляторная батарея; 2 — генератор; 3 — монтажный блок; 4 — контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов; 5 — замок зажигания

Проверив форму напряжения на клемме В+ генератора и убедившись, что она имеет нормальный вид, проверьте напряжение на штекере D генератора при отсоединенном проводе от штекера D+ генератора регулятор напряжения. Штекер D является общим выводом трех дополнительных диодов, питающих обмотку возбуждения при работе генератора. Кривая напряжений здесь также должна иметь правильную пилообразную форму. Неправильная форма сигнала указывает на повреждение дополнительных диодов.

Проверка обмотки возбуждения ротора
Обмотку возбуждения можно проверить, не снимая генератор с автомобиля, сняв только защитный кожух и регулятор напряжения вместе со щеткодержателем. При необходимости зачистка контактных колец омегой или контрольной лампой, при необходимости проверить, нет ли обрыва в обмотке возбуждения и не замкнута ли она на массу.

Проверка статора
Статор проверяется отдельно после снятия выпрямительного блока.
В первую очередь проверьте омметром или с помощью контрольной лампы и батарейки, нет ли обрывов в обмотке статора и замкнуты ли его витки на массу.
Изоляция проводов обмоток должна быть без следов перегрева, возникающего при коротком замыкании в вентилях выпрямительного блока. Замените статор с такой поврежденной обмоткой.
Наконец, после разборки генератора необходимо проверить специальным дефектоскопом, нет ли в обмотке статора короткозамкнутых витков.

Проверка клапана выпрямителя
Исправный клапан пропускает ток только в одном направлении. Неисправен — может либо вообще не пропускать ток (обрыв цепи), либо пропускать ток в обе стороны (короткое замыкание).
В случае повреждения одного из клапанов выпрямителя необходимо заменить весь блок выпрямителя.

Цепи для проверки вентилей выпрямителя: 1 — аккумуляторная батарея; 2 — контрольная лампа; 3 — генератор; I — проверить одновременно «положительный» и «отрицательный» клапаны; II — обратные «плюсовые» клапаны; III — проверка «отрицательных» клапанов

Короткое замыкание клапанов выпрямительного блока можно проверить, не снимая генератор с автомобиля, отсоединив провода от аккумулятора и генератора и сняв кожух с задней крышки генератора. Также отсоединен провод от клеммы D+ регулятора напряжения. Проверить можно омметром или лампой (1–5 Вт, 12 В) и аккумулятором ВАЗ 2115.

ПРИМЕЧАНИЕ
Для упрощения монтажа деталей выпрямителя три вентиля (с красной меткой) создают на корпусе «плюс» выпрямленного напряжения. Эти вентили «плюсовые» и запрессованы в одну пластину выпрямительного блока, подключенного к выходу генератора «В+». Остальные три клапана («минусовые» с черной меткой) имеют «минус» выпрямленного напряжения на корпусе. Они запрессованы в другую пластину выпрямительного блока, соединенную с землей.

Сначала проверьте, не закрываются ли одновременно «положительный» и «отрицательный» клапаны. Для этого подключите плюс аккумулятора через лампу к выводу В+ генератора, а минус к корпусу генератора (рис. 7.10, И). Если лампа горит, «минусовой» и «плюсовой» клапаны имеют короткое замыкание.
Для проверки короткого замыкания в «плюсовых» вентилях «плюс» аккумуляторной батареи через лампу соедините с клеммой В+ генератора, а «минус» — с одной из фазных клемм обмотки статора. Горение лампы будет свидетельствовать о коротком замыкании одного или нескольких «плюсовых» клапанов.
Короткое замыкание «минусовых» вентилей можно проверить, соединив «плюс» аккумуляторной батареи через лампу с одним из фазных выводов обмотки статора, а «минус» с корпусом генератора (рис. 7.10, III). Горение лампы означает короткое замыкание в одном или нескольких «минусовых» вентилях. Следует помнить, что в этом случае горение лампы может быть следствием замыкания витков обмотки статора на корпус генератора. Однако такая неисправность встречается гораздо реже, чем короткое замыкание клапанов.
Обрыв клапанов без разборки генератора можно обнаружить либо с помощью осциллографа, либо при проверке генератора на стенде по значительному уменьшению (на 20–30 %) величины выходного тока по сравнению с номинальным. Если обмотки, дополнительные диоды и регулятор напряжения генератора исправны, а короткого замыкания в вентилях нет, то причиной снижения выходного тока является обрыв в вентилях.

Проверка дополнительных диодов

Схема проверки дополнительных диодов: 1 — генератор; 2 — контрольная лампа; 3 — аккумуляторная батарея

Короткое замыкание дополнительных диодов можно проверить без снятия и разборки генератора по схеме. Так же, как и для проверки клапанов выпрямительного блока ВАЗ 2114, необходимо отсоединить провода от аккумулятора и генератора, снять защитный кожух генератора и отсоединить провод от вывода «D+» регулятора напряжения.
Подключите «плюс» аккумулятора через лампу (1–3 Вт, 12 В) к выводу «D» генератора, а «минус» к одному из фазных выводов обмотки статора.
Если лампа загорается, то в каком-то из дополнительных диодов короткое замыкание. Найти поврежденный диод можно только сняв выпрямительный блок и проверив каждый диод отдельно.
Обрыв цепи в дополнительных диодах можно обнаружить осциллографом по искажению кривой напряжения на штекере «D», а также при низком напряжении (ниже 14 В) на штекере «D» при средней частоте вращения ротора генератора .

Проверка регулятора напряжения
Работа регулятора напряжения заключается в непрерывном и автоматическом изменении тока возбуждения генератора таким образом, чтобы напряжение генератора ВАЗ 2113 поддерживалось в заданных пределах при изменении частоты вращения и тока нагрузки генератора. генератор поменяны.

Проверка на автомобилях Лада Самара 2
Для проверки необходимо иметь вольтметр постоянного тока со шкалой до 15-30 в классе точности не хуже 1,0.
Через 15 минут работы двигателя на средних оборотах при включенных фарах измерьте напряжение между клеммой «В+» и массой генератора. Напряжение должно быть в пределах 13,2-14,7 В.
В случае систематического недозаряда или перезаряда аккумуляторной батареи и регулируемого напряжения, не укладывающегося в указанные пределы, регулятор напряжения подлежит замене.

Проверка снятого регулятора

Схема проверки регулятора напряжения: 1 — контрольная лампа; 2 — вывод на массу регулятора напряжения; 3 — выход регулятора напряжения «DF»; 4 — регулятор напряжения; 5 — вывод «D+» регулятора напряжения; А — к источнику питания

Регулятор в сборе с щеткодержателем, снятым с генератора Лада Самара 2, проверяют по схеме.
Между щетками включить лампу 1–3 Вт, 12 В. К клеммам D+ и «массе» регулятора подключить источник питания сначала напряжением 12 В, а затем напряжением 15–16 В. .
Если регулятор исправен, то в первом случае лампа должна гореть, а во втором — гаснуть.
Если лампа горит в обоих случаях, то в регуляторе поломка, а если не горит в обоих случаях, то либо обрыв в регуляторе, либо нет контакта между щетками и напряжением регулятор. Последнее можно проверить, подключив провода от лампы не к щеткам, а напрямую к выводам D+ и DF регулятора напряжения.

Проверка конденсатора
Конденсатор служит для защиты электронного оборудования автомобиля от импульсов напряжения в системе зажигания, а также для снижения радиопомех.
Повреждение конденсатора или ослабление его крепления к генератору (ухудшение контакта с массой) выявляется по нарастанию помех в радиоприёмнике при работающем двигателе.
Примерно состояние конденсатора можно проверить мегаомметром или тестером (по шкале 1-10 МОм).
