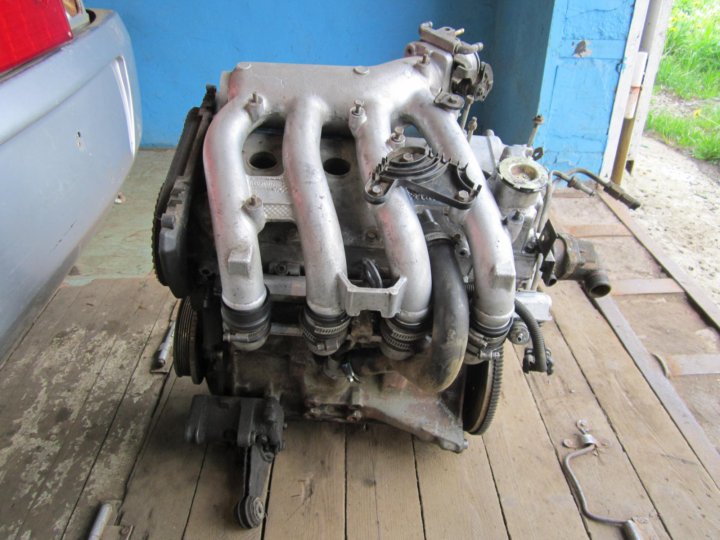

Двигатель ВАЗ-2112: характеристики, фото

Надежный двигатель ВАЗ-2112 используется преимущественно на седанах, универсалах и хэтчбеках отечественного производства. Они могут иметь восемь или шесть клапанов, быть с карбюраторной или направленной точечной подачей топлива. В качестве системы зажигания используется центральный распределительный модуль либо независимые катушки. Рассмотрим характеристики и особенности одного из самых популярных представителей этой серии (модели 1997 года выпуска).

Кратко о характеристиках

Двигатель ВАЗ-2112 имеет следующие параметры:

• Модификация – бензиновый четырехтактный мотор.
• Расположение и количество цилиндров – четыре рядно размещенных элемента.
• Питание – распределенный инжекторный впрыск.
• Число клапанов – 16 штук.
• Рабочий объем (в зависимости от конфигурации) – 1,48/1,59 л.
• Показатель мощности в лошадиных силах – 93/89.
• Компрессия – 10,5/10,3.
• Максимальный вращательный момент – 140/131 Нм.
• Экологический стандарт – «Евро-3/4.

Описание

Отечественный двигатель ВАЗ-2112 на 1,5 л изготавливался по определенной конструктивной схеме. Он оснащается 16-клапанным механизмом, практически полностью дублирует модель 2110, в плане блока цилиндров повторяет версию «восьмерки» (21083). В этом можно удостовериться, сравнив схематические и геометрические параметры агрегатов.

Блоки не являются взаимозаменяемыми, отличаются между собой размером фиксаторов ГБЦ. Части на серии 2110 имеют масляные каналы для подачи жидкости к нижней поверхности узла и охлаждающему отсеку поршней.

Сравнительные параметры

Основные отличия между двигателем ВАЗ-2112 и 21124 (в скобках приведены аналогичные характеристики 24-й модификации):

• Рабочая высота блока цилиндров – 194,8 (197,1) мм.
• Ход поршня – 71 (75,6) мм.
• Объем агрегата – 1,6 (1,5) л.

Также между собой различаются поршни. На обеих версиях присутствуют гнезда для гарантированного выхода клапанной тарелки. Тем не менее на рассматриваемом варианте они рассчитаны только на штатную работу ГРМ, при обрыве ремня становится большим риск заклинивания клапанов и поршней. Невзирая на небольшое снижение мощности, модель 21124 подвержена ремонту путем замены ремня без необходимости полной переборки мотора.

Особенности

Версии силовых агрегатов также отличаются способом впрыска. Двигатель ВАЗ-2112 состоит из нескольких основных элементов, включая алюминиевый коллектор и ресивер, соединяющий обе детали резиновой гофрой. На 24-й модели предусмотрен впускной механизм из пластика и монолитного компонента.

У агрегата объемом 1,6 л предусмотрен регулятор рабочего давления, который перенесен с топливной рамы в насос с непосредственным расположением катализатора возле ГБЦ. Дополнительно предусмотрено два индикатора кислорода, а также раздельная конструкция ГРМ, соответствующая нормам стандарта «Евро-3» с упрощенной конструкцией зубчатого ремня.

Узел зажигания на новом двигателе ВАЗ-2112 оснащен модулем распределения впрыска, в отличие от модификации 21124, на которой используются индивидуальные катушки для каждого цилиндра. Эти особенности влияют и на обустройство клапанных крышек. Фабричный номер мотора расположен под воздушным фильтром, найти его не так просто. Чтобы считать нужную информацию, необходимо освободить крепление воздушного фильтра и слегка отклонить его в сторону.

Эксплуатация

Двигатель ВАЗ-2112 на 16 клапанов при должном уходе работает практически безотказно, поскольку базис основан на модификации немецкого «Порше». Определенным недостатком конструкции является применение зубчатой ременной передачи. Особенность ее эксплуатации во многом связана с учетом отечественных реалий, которые требуют использования качественных деталей, не всегда доступных на нашем рынке.

Дополнительнойпроблемой является сложность в сервисном обслуживании. Большинство пользователей полагаются на родной «авось», доводя установку до максимального износа. В этом плане версия 21124 выглядит презентабельнее, поскольку лишена проблемы сгибания клапанов посредством нанесения цековки на головки поршней.

Типичные проблемы и неисправности

Ниже приведены характерные виды неисправностей для рассматриваемого силового агрегата.

• Температура двигателя у ВАЗ-2112 набирается медленно. В этом случае рекомендуется проверить термостат и состояние хладагента.
• Подтраивание мотора может вызываться неисправностью распределительного модуля, высоковольтной проводки, свечей зажигания.
• Глушение привода в движении или во время переключения передач, что может свидетельствовать о засорении дроссельного механизма или соответствующих датчиков.
• Обороты двигателя ВАЗ-2112 на холостом ходу показывают неустойчивую работу. Это говорит о нарушениях в функционировании контрольных датчиков и дроссельной пластины.
• При старте силовой агрегат не запускается (возможно, возникла неполадка в системе питания или зажигания).
• Наблюдается стук гидравлических компенсаторов. Это особенно опасно при дестабилизации функционирования шатунных или коренных элементов, приводит к уменьшению давления масла в силовом агрегате.
• Имеется нарушение в тяге мотора, которое сопровождается вибрациями. Специалисты советуют неотложно сделать диагностику «движка».
• Недостаточный показатель давления масла. Здесь может быть несколько причин, одна из них – несвоевременная замена рабочей жидкости. Возможный итог – выход из строя масляного насоса.
• Включение индикатора о недостаточном уровне масла. Необходимо прекратить движение до выяснения причин неисправности.

Схема и устройство

Ниже приведена общая схема рассматриваемого двигателя и пояснения.

1. Картерный поддон.
2. Фронтальный сальник коленчатого вала.
3. Коленвал.
4. Шкив.
5. Масляная помпа.
6. Привод генератора.
7. Ремень зубчатый.
8. Передняя крышка ГРМ.
9. Шкив насоса хладагента.
10. Ролик натяжного типа.
11. Зубчатый элемент распределительного вала.
12. Задняя крышка ГРМ.
13. Сальник распредвала.
14. Распределительный выпускной валик.
15. Гидравлический толкатель.
16. Клапанная пружина.
17. Втулка направляющая.
18. Выпускной клапан.
19. Ресиверный механизм.
20. Запор для подшипников распредвала.
21. Корректирующая трубка.
22. Крышка ГБЦ.
23. Пластиковый лючок.
24. Свеча зажигания.
25. Впускной распредвал.
26. Входящий клапан.
27. ГБЦ.
28. Контрольная муфта.
29. Рампа топливная.
30. Вентиляционный шланг.
31. Форсунка.
32. Коллектор.
33. Маховик.
34. Фиксатор заднего сальника.
35. Сальник.
36. Блок цилиндров.
37. Щуп для проверки уровня масла.

Также в конструкцию входят поршень, шатун, люк коренного подшипника и крышка.

Основные элементы

Цилиндры двигателя ВАЗ-2112 (инжектор) расточены непосредственно в блоке. Штатный размер деталей в диаметре составляет 82 мм, во время ремонта может увеличиваться на 0,4 или 0,8 мм. Категория элемента промаркирована на нижней полости узла латинскими литерами.

Коленчатый вал изготовлен из высокопрочного чугуна, оснащен пятью шатунными шейками. Кроме того, в конструкцию входит восемь противовесов, отлитых вместе с валом. С обратной стороны блока имеется маховик, который фиксируют шесть болтов. Деталь отличается повышенной устойчивостью к износу и прочностью, поэтому установка аналогов с предшественников исключается.

Стальные шатуны разделяются на классы в зависимости от веса. Маркировка элементов производится на крышке при помощи краски или буквенного обозначения. Нумерация цилиндра должна находиться с одной стороны шатуна и крышки.

Поршневой узел

Эта часть силового агрегата сделана из алюминия, рабочая юбка – продольно коническая с овалом в поперечном сечении. Поршни имеют четыре углубления под клапаны, предохраняющие их от загибания. Для каждой модели мотора следует подбирать детали по весу, не допуская превышения между собой свыше пяти грамм. Деталь оснащена двумя верхними компрессионными кольцами и одним маслосъемным аналогом снизу.

Поршневые пальцы сделаны из стали, имеют трубчатое сечение. От выпадения элементы фиксируются парой стопорных пружинных колец. По диаметру они делятся на три группы, маркируется палец на днище, при этом он должен быть одного класса с поршнем.

ГБЦ, распредвал и клапаны

Опора двигателя у ВАЗ-2112 в головке блока цилиндров изготовлена из алюминиевого сплава. Она центрируется на узле между парой втулок и крепится при помощи десяти винтов. На верхней части ГБЦ предусмотрены фиксаторы для распредвалов.

Распределительные валы – литого типа, чугунные, каждый имеет восемь кулачков и пять опор. Во вращение деталь приводит зубчатый ремень от коленвала. Он имеет ширину 25,4 мм, что значительно больше, чем у предшественников. Связано это с большими нагрузками на узел газораспределительного механизма. Под шкивом распредвала размещен опорный и натяжной ролик.

Клапаны изготовлены из стали, площадь впускного элемента больше, чем выпускного аналога. Расположены они V-образно в два ряда. Детали приводят в действие кулачковые гидравлические толкатели, которые очень требовательны к качеству и чистоте масла. В случае наличия механических внедрений работа сопровождается повышенным шумом, а также значительно сокращается рабочий ресурс элементов.

Смазка

Этот процесс у рассматриваемого силового агрегата осуществляется комбинированным способом. Под давлением смазывается шатунный механизм, гидротолкатели, распредвал и подшипники. Стенки цилиндров, поршневые кольца и пальцы обрабатываются посредством разбрызгивания, остальные узлы обслуживаются самотеком.

Как найти номер двигателя ваз 2112 16 клапанов

Содержание

1. Где находится номер двигателя на ВАЗ 2112: Расположение и проверка
2. Номер двигателя ВАЗ 2112
3. Расположение номера двигателя ВАЗ 2112
4. Номер автомобильного кузова
5. Способы очистки таблицы
6. Где находится номер двигателя ВАЗ-2112 16 клапанов
7. Где находится номер двигателя ВАЗ-2112 16 клапанов: фото, видео
8. Расположение номера двигателя на ВАЗ-2112
9. Схема расположения идентификационных номеров под капотом
10. Способы очистки таблицы
11. Двигатель ВАЗ 21124 | Тюнинг и ремонт двигателя 21124 масло
12. Характеристика двигателя 21124
13. Неисправности и ремонт двигателя 21124
14. Тюнинг двигателя 21124
15. Компрессор на ВАЗ 21124 16V
16. 4 дроссельный впуск на ВАЗ 21124
17. Турбина на ВАЗ 21124
18. Что делать если мотор грязный и не видно номера
19. Видео

Где находится номер двигателя на ВАЗ 2112: Расположение и проверка

ВАЗ 2112 – популярный отечественный автомобиль, причем важно знать, где находится номер двигателя на ВАЗ 2112 и ВИН-код. Учет расположения номерных таблиц и их состояния важен для проведения регистрационных процедур и дальнейшего легального использования машины.

Номер двигателя ВАЗ 2112

Поиск таблицы с обозначением данных двигателя часто требует много времени и усилий у начинающих автолюбителей. Это обусловлено тем, что металл покрывается толстым слоем грязи или меняется под влиянием коррозии. Опасным считается постоянное воздействие внешних факторов, ведь они приводят к коррозии используемого металла или серьезным загрязнениям. Визуальное восприятие номера становится невозможным без предварительной подготовки. Часто требуется предварительная очистка таблицы.

Совет! Обычно для проверки предварительно проводят очистительные мероприятия. Для этого используют металлическую щетку и специальное очистительное средство. После предварительной процедуры упрощается чтение обозначений для решения вопросов, связанных с автомобилем.

Номер двигателя на ВАЗ 2112 можно увидеть после снятия воздушного фильтра силового агрегата. На блоке агрегата традиционно выбивают два ряда цифровых обозначений (модель и порядковый номер).

В настоящее время номер двигателя учитывают при возникновении подозрений у инспектора ГАИ. Основной информацией является ВИН-код. Данные двигателя и кузова учитываются выборочно, так как это обусловлено ослаблением действующего законодательства РФ. Инспектора стараются смотреть номерные таблицы на старых автомобилях или в специфических ситуациях.

Расположение номера двигателя ВАЗ 2112

В моторном отсеке расположены следующие таблицы:

На законодательном уровне определено, что vin ваз 2112 является основной информацией.

Факт! ВИН-код записывается в паспорте транспортного средства.

Кодовая комбинация выбита в моторном отсеке на усилителе брызговика. Ее ищут с правой стороны.

ВИН расшифровывается следующим образом:

Также важной является сводная табличка. В ней зашифрована основная информация о выпущенном ВАЗ 2112:

Модельный год выпуска транспортного средства обозначают цифрами и латинскими буквами. В остальных случаях наблюдается прямая привязка цифр и букв к соответствующей информацией.

Номер автомобильного кузова

Номер кузова находится под автомобильным капотом на стойке с правой стороны, а также на кронштейне запасного колеса в багажном отделении.

Важно! Информация обязательно дублируется в документации. Информация на таблице и в технических документах должна соответствовать друг другу.

Зная, где находится номер кузова на ВАЗ 2112, его обязательно сверяют с данными в документах.

Способы очистки таблицы

Номерные таблицы часто загрязняются и подвергаются влиянию коррозии. Для очистки нельзя использовать грубые наждачные бумаги. Исключение – очень мелкая наждачная бумага (2500 – 2000).

Часто используют бензин для очистки таблицы. Нанесенная информация станет контрастнее на время. Для удобства и быстроты процедуры обычно используют посудную губку. При очистке действуют осторожно для сохранения металла. При коррозии таблиц двигателя, автомобильного кузова, ВИН часто возникают проблемы и требуется больше времени для проведения регистрационных процедур.

Номера автомобильного кузова и двигателя, ВИН-код – основная информация, определяющая транспортное средства. Номерные комбинации должны соответствовать данным в документах.

Источник

Где находится номер двигателя ВАЗ-2112 16 клапанов

Где находится номер двигателя ВАЗ-2112 16 клапанов: фото, видео

Автомобиль: ВАЗ-2112. Спрашивает: Денисов Роман. Суть вопроса: Где найти номер двигателя на ВАЗ-2112?

Добрый день! У меня сложился такой вопрос, а где находится номер двигателя на ВАЗ-2112? Хочу купить себе автомобиль с рук и хочу сверить все данные с документами. Подскажите, пожалуйста!

Расположение номера двигателя на ВАЗ-2112

Случается, что незнающие автолюбители способны не один час провести под капотом автомобиля в поисках необходимого идентификационного номера. А дело всё в том, что за время эксплуатации некоторые из них могут покрыться толстым слоем грязи, что делает их просто не пригодной к визуальному восприятию без предварительной подготовки.

The following two tabs change content below.

Всю мою жизнь меня окружали автомобили! Сначала в деревне я уже в первом классе носился на тракторе по полям, потом была ЯВА, после копейка. Теперь я студент третьего курса «политеха» на автомобильном факультете. Подрабатываю автослесарем, помогаю ремонтировать автомобили всем своим знакомым.

Схема расположения идентификационных номеров под капотом

На фото ниже указано схематично, где находятся все идентификационные номера под капотом.

Цифрами указаны места расположения ИД номеров.

Номер двигателя тут!

Для того, чтобы проверить номер двигателя, необходимо заранее приготовить под руку металлическую щётку и WD-40, для того, чтобы легче было прочитать испачканные или покрытые коррозией обозначения.

VIN-код

Идентификационный номер автомобиля, кроме как на опорной чашке под капотом, выбит ещё и в нише для запасного колеса в багажнике. Как правило они всегда читаемы после небольшой очистки при помощи ветоши.

Номер двигателя на 16-ти клапаннике

Подробнее о схеме двигателя мы уже писали здесь!

Меняли термостат, сверили номер двигателя!

Чего нельзя сказать о номере двигателя, так как его расположение подвержено постоянному воздействию дорожной соли, реагентов и повышенной влаги. Чтобы было удобнее очистить и прочитать этот номер, необходимо снять корпус воздушного фильтра с гофрой и на блоке вы увидите 2 ряда цифр.

Чистые цифры-намного легче прочитать.

Верхний ряд обозначает модель двигателя, а нижний ряд непосредственно его номер.

Номер двигателя на 8-ми клапаннике

Способы очистки таблицы

Номерные таблицы часто загрязняются и подвергаются влиянию коррозии. Для очистки нельзя использовать грубые наждачные бумаги. Исключение – очень мелкая наждачная бумага (2500 – 2000).

Часто используют бензин для очистки таблицы. Нанесенная информация станет контрастнее на время. Для удобства и быстроты процедуры обычно используют посудную губку. При очистке действуют осторожно для сохранения металла. При коррозии таблиц двигателя, автомобильного кузова, ВИН часто возникают проблемы и требуется больше времени для проведения регистрационных процедур.

Номера автомобильного кузова и двигателя, ВИН-код – основная информация, определяющая транспортное средства. Номерные комбинации должны соответствовать данным в документах.

Двигатель ВАЗ 21124 | Тюнинг и ремонт двигателя 21124 масло

Характеристика двигателя 21124

Годы выпуска – (2004 – наши дни) Материал блока цилиндров – чугун Система питания – инжектор Тип – рядный Количество цилиндров – 4 Клапанов на цилиндр – 4 Ход поршня – 75,6мм Диаметр цилиндра – 82мм Степень сжатия – 10,3 Объем двигателя ВАЗ 21124 – 1599 см. куб. Мощность двигателя 21124 – 89 л.с. /5000 об.мин Крутящий момент – 131Нм/3700 об.мин Топливо – АИ95 Расход топлива — город 8,9л. | трасса 6,4 л. | смешанн. 7,5 л/100 км Расход масла – 50 г/1000 км Двигатель 21124 масло: 5W-30 5W-40 10W-40 15W40 Сколько масла в двигателе ВАЗ 21124: 3. 5 л. При замене лить 3.2 л.

Ресурс двигателя 21124 : 1. По данным завода – 150 тыс. км 2. На практике – 200-250 тыс. км

ТЮНИНГ Потенциал – 400+ л.с. Без потери ресурса – до 120 л.с.

Двигатель устанавливался на: ВАЗ 21104 ВАЗ 21114 ВАЗ 21123 «Купе» ВАЗ 21124 ВАЗ 2114 Супер Авто (211440-24)

Неисправности и ремонт двигателя 21124

Автоваз продолжает развивать 16 клапанные моторы и в 2004 году произошла замена движка ВАЗ 2112 на 124 мотор. В нем применяется калиновский высокий блок, он выше на 2,3 мм по сравнению со старым блоком 2112, увеличился ход поршня с 71 мм до 75,6 мм, за счет этого объем стал равняться 1,6 л. На этом же блоке за воздушным фильтром, над кожухом КПП находится площадка, на которой выбит номер двигателя ваз 21124. За счет адаптации 124 мотора под нормы Евро-3 повысились его экологические показатели, появилась тяга на низах, двигатель стал более спокойным и чуть шумнее двенадцатого. Двигатель 2110 124 1,6 л. инжекторный рядный 4-х цилиндровый с верхним расположением распределительных валов, газораспределительный механизм имеет ременный привод. Ресурс мотора 21124, по данным завода изготовителя составляет 150 тыс. км, на практике моторы ходят около 200 и даже 250 тыс.км. На этом моторе решена проблема 16-клапанных движков – двигатель ВАЗ 21124 не гнет клапана, для этого на днище поршня имеются лунки и со стандартными валами или спортивными с умеренным подъемом, бояться владельцу нечего. Из недостатков необходимо раз в 15 тыс. км подтягивать ремень ГРМ, Если троит двигатель ваз 21124, раздается стук или шумит, не стоит бояться, это обычная ситуация для Автоваза, описание проблем читайте ТУТ, там же ответ на волнующий вопрос почему греется двигатель ваз 21124. По общим отзывам двигатель 124 считается одним из лучших вазовских моторов и рекомендуется к покупке, особенно если планируются серьезные доработки. В 2007 году вышел новый мотор, заменивший собой 124-й движок — всем известный приора мотор. Помимо того, на базе 124 двигателя, компанией Супер-Авто выпускался 1.8 литровый двигатель ВАЗ 21128, о нем также сказано кое что)

Тюнинг двигателя 21124

Чип тюнинг 124 мотора рассматривать нет смысла, на стандартной машине это ощутимых изменений не внесет, прошивка нужна, для более тщательной и правильной настройки, после доработки двигателя, с нее и начнем. Самый простой и стандартный способ как увеличить мощность двигателя 21124, это заменить распредвалы на Стольников 8.9 280 или Нуждин 8.85, поставить прямоточный выхлоп 4-2-1, ресивер и заслонку 54-56 мм это даст нам в сумме более 120 л.с., а для более эффективной работы моторчика, поршневую меняем на облегченную приоровскую. Это дополнительно повысит мощность и снизит расход топлива. В случае когда этих цифр недостаточно, рекомендуется доработать ГБЦ и поставить злые широкофазные валы, что на выходе даст 150+ л.с.

Компрессор на ВАЗ 21124 16V

В качестве альтернативы, а так же для получения схожей мощности во всем диапазоне, нужно ставить компрессор. Самый распространненый компрессор для ВАЗа это питерский кит на базе ПК-23, но В сети полно видео по компрессорам как на 8 клапаннике, так и на шеснаре, в одном из самых известных видео, владелец мотора на компрессоре доступно объясняется все нюансы установки и что требуется для успешной реализации проекта на примере восьмиклапанного мотора. Данный компрессор может быть установлен и на 16 клапанный двигатель

Наращивать мощность без использования турбины можно и до 200+ л.с., с применением 4-х дроссельного впуска, но наиболее оптимальные, пригодные для городского использования, варианты это вышеописанные методы.

4 дроссельный впуск на ВАЗ 21124

Для повышения стабильности работы движка и отклика педали газа ставят 4 дросселя. Суть в том, что каждый цилиндр получает свою дроссельную заслонку и благодаря этому пропадают резонансные колебания воздуха между цилиндрами. Имеем более стабильную работу мотора от низов до верхов. Самый народный метод это установка 4-х дроссельного впуска от Toyota Levin на ВАЗ. Необходимо приобрести: сам узел, изготовить коллектор-переходник и дудки, дополнительно к этому нужен фильтр нулевик, форсунки, ДАД (датчик абсолютного давления), регулятор давления топлива и прошивка. Так же в продаже встречаются готовые комплекты 4-х дроссельного впуска, которые вполне годятся к использованию. Учитывая запредельные обороты, рекомендуется заменить тяжелую поршневую 124-го мотора на легкую приоровскую, широкофазные валы(не менее 280), доработанную ГБЦ, выхлоп паук 4-2-1 на 51 трубе или больше. Более полная информация по дросселям в статье по тюнингу мотора 2112. С правильной конфигурацией 124-й движок выдает порядка 180-200 л.с. К недостаткам можно отнести сокращение ресурс двигателя и это неудивительно, ведь движки на дудках крутятся более 8000-9000 и более об/мин. Так что постоянных поломок и ремонта вам не избежать.

Турбина на ВАЗ 21124

Надуть свой мотор мечта, наверное, любого владельца автомобиля со 124 мотором, но как сделать это правильно и как на этом потом ездить описано ЗДЕСЬ, в самом низу, все эти принципы применимы и на 124 движке.

РЕЙТИНГ ДВИГАТЕЛЯ: 3+

Что делать если мотор грязный и не видно номера

В неблагоприятных условиях эксплуатации транспортного средства мотор загрязняется. Надписи становятся не видимыми, если не очистить их. Ржавчина съедает металл до такой степени, что выбитая информация превращается в кашу из непонятных символов.

В случае, если просто загрязнился код двигателя автомобиля или табличка с данными, то нужно взять металлическую щетку и очистить грязное место. Если же грязь не сходит, то необходимо воздействовать уксусной кислотой или спиртовым раствором. Часто помощником автовладельца в преодолении грязи и ржавчины становится WD 40. Использовать ВД-эшку, чтобы удалить грязный налет.

Чтобы предотвратить коррозию, необходимо смазать поверхность с символами литолом. Многие скажут, что тогда пыль быстрее налипнет на нее. Зато от ржавчины и съедения важных символов литол спасет.

Источник

Видео

Где находится номер двигателя на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 — 16 клапанов

ВАЗ 2112 ,расположение номер двигателя ,номер кузова

КАК ПРОВЕРИТЬ НОМЕР ДВИГАТЕЛЯ.ВАЗ 2110.номер на двигателе

НЕТ НОМЕРА ДВИГАТЕЛЯ || КАК ПОСТАВИТЬ НА УЧЁТ

где находится номер двигателя ваз 2108-2115

Номер двигателя Приора 21126

где находится номер двигателя ваз 2110-2111-2112-2109 и тд

Как проверить гнёт клапана или не гнёт на 16 клапаном двигателе ВАЗ 2110-2112, Приора,ГАЗ и других.

ДВИГАТЕЛИ ВАЗ 21124 и ВАЗ 2112 16 КЛАПАННЫЕ ОСНОВНЫЕ ОТЛИЧИЯ

Где находится номер двигателя и вин на Приоре.

Двигатели ваз: описание,фото,видео,классические модели.

Nevada 1976Двигатели ваз: описание,фото,видео,классические модели. 0 Comment

ДВИГАТЕЛЬ – агрегат, преобразующий тепловую энергию, получаемую при сгорании топлива, в механическую работу, используемую для движения автомобиля. На всех отечественных автомобилях устанавливаются карбюраторные, бензиновые, 4-х тактные, рядные, поршневые двигатели внутреннего сгорания.

ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ (ДВС) называется так, потому чтосгорание топлива происходит внутри двигателя, пример ДВИГАТЕЛЯ ВНЕШНЕГО СГОРАНИЯ –паровой двигатель.

Первые двигатели с берегов Волги обязаны своим появлением мотору ФИАТ-124. Но родства у них не больше, чем у пиццы с кулебякой. Итальянский двигатель даже по тем временам морально устарел, и создавать точную копию означало лишить новый отечественный агрегат перспективы развития. Нижний распределительный вал и прочие архаизмы наглухо закрывали пути ФИАТа к модернизации (по крайней мере, так считали тогда). Поэтому вместе с иностранцами в СССР разработали, по сути, собственную конструкцию.

Первенцем стал мотор с межцилиндровыми расстояниями 95 мм и рабочим объемом 1,2л с чугунным блоком цилиндров, распределительным валом в головке, приводимым двухрядной цепью. Двигателю, который по тем временам был вполне современным, присвоили тот же индекс, что и автомобилю, — 2101. Именно этот двигатель положил начало эпохе ВАЗовских двигателей. Позже появились моторы 1300, 1500 и 1600 «кубиков». Двигатель 2105устанавливали на автомобили относительно недолго. Его судьбу как раз и предопределила низкая унификация с более массовыми «цепными» агрегатами. Для модернизированной «НИВЫ» ВАЗ-21213 был создан двигатель рабочим объемом 1700 см3 с одноименным индексом. Блок сохранил межцентровое расстояние, но диаметр цилиндров увеличили.

Это — предел для двигателей с сохранившейся с 70-х геометрией. Дальше растачивать нельзя — не останется места для протоков под охлаждающую жидкость. Кстати, многие владельцы «жигулей» увеличивают диаметры цилиндров с 76 до 79 мм, не задумываясь о последствиях. Конструкция блоков не позволяет снимать со стенок больше разрешаемых заводом «ремонтных десяток». Именно поэтому для каждой модели отливают свой блок. Еще позже из 1,7л был «выжат» уже 1800 см3 мотор ВАЗ-2130. Сегодня все моторы рабочим объемом менее V=1,5 сняты с производства, как маломощные.

В основе всего модельного ряда двигателей автомобилей ВАЗ лежат 2 базовых двигателя:

— с рабочим объемом 1,5л и межцентровым расстоянием АЦ=95мм.

(базовый двигатель ВАЗ-2106)

— с рабочим объемом 1,5л и межцентровым расстоянием АЦ=89мм.

(базовый двигатель ВАЗ-2108)

При этом «классическим двигателем» называют двигатель с АЦ=95мми продольнымрасположением под капотом.

На базе (железе) двигателя ВАЗ-21213 выпускается двигатель ВАЗ-21214. На нем вместо карбюратора установлен агрегат центрального впрыска. Мотор ВАЗ-2123 рабочим объемом 1700 см3, распределенный впрыск, гидротолкатели и гидронатяжитель цепи.

Двигатель 1800см3производился в ОПП (Опытно Промышленное Производство) и устанавливался на ВАЗ-2131, пикапы на их базе и на автомобиле ВАЗ-2120.

К классическим моторам относится и дизель ВАЗ-341, разработанный на ВАЗе в 1988 г. и прошедший госприемку в составе АВТО-21055. Ныне это несколько модернизированный двигатель (рабочий объем не 1,45 а 1,52л.) выпускается на «БарнаулТРАНСМаш». Им сегодня оснащают мелкосерийный дизельный вариант «четверки» ВАЗ-21045. А «БарнаулТРАНСМаш» совместно с ВАЗом занимается доводочными работами по 1,8 л. дизелю ВАЗ-343. В стадии разработки – турбо версии 1,52 и 1,8 литровых дизельных моторов (3411и3431).

Дизельную тему продолжают французские моторы Peugeot. Именно таким XUD-9L рабочим объемом 1900кубиков на Производственно – Техническом Предприятии «Лада-Экспорт» в подмосковном Чехове комплектовались «Нивы» с 1993 по 1996 год. Сначала эта дизельная версия носила индекс 2121Д, затем 21215. Всего было выпущено около 7 тыс. машин. С 1998 года «Ниву» 21215-10 с дизелем Peugeot XUD-9L мелкими сериями выпускал сборочный конвейер на экспорт.

В конце 70-х годов появился на свет односекционный роторно-поршневой двигатель ВАЗ-311. В свое время с ним выпускался ВАЗ-21218, который затем переродился в 21059 и 21079. Позже появились 2-х секционные РПД — сначала 413, затем 414 и 415выпускаемый и поныне. Сегодня мелкими сериями (около 150 автомобилей в год) выпускают роторные версии «Самар». Их отличительная маркировка – дополнительные цифры «91» в индексе.

Гамма моторов для переднеприводных машин была разработана при создании «восьмерки». Эти ДВС из-за того, что по компоновочным соображениям устанавливались поперек моторного отсека, отличаются от «классических» меньшим межцентровым расстоянием цилиндров. Оно у 08-099 составляет 89 мм. Позже появились версии моторов с распределенным впрыском, которые изначально выпускались только для экспорта. Сегодня мотором 2111 комплектуют различные варианты 2110 и 2111

* Не серийный. Выпускался только в ОПП. Устанавливался карбюратор 21073 с измененными сечениями жиклеров.

С выпуском 2110были освоены 16-клапанные версии двигателей с рабочим объемом 1500 см3 (2112) и 1600см3 (21124). Моторами 2112 оснащаются более быстроходные версии седана 21103, универсала 21113 и хэтчбэка 2112. На «Самары» заводом 16-клапанный двигатель не устанавливался из-за больших компоновочных сложностей. С 1997 года начато производство ВАЗ-21106 с 2,0 л. мотором «Opel C20XE». ДВС 21111и 21124 выпускался в ОПП, а с октября 2004г. двигатель 1,6 л.устанавливают на конвейере на серийные машины. Двигатели 1.5л(2111 и 2112) поступают только в запасные части.

	Диаметр цилиндра	Ход поршня	Крутящий момент	Мощность	Рабочий объем	Система питания
ВАЗ-21114		7 5,6 мм	125 Н м (12,7 кгс м)	60 кВт 81,6 л. с	1,6 л	8 клап Р.В.Т.
ВАЗ-21124		7 5,6 мм	136,8 Н м (13,96кгсм)	72 кВт 97,9 л.с	1,6 л	16 клап Р.В.Т.

Этими моторами будут оснащаться 2110.На «Самары» устанавливать не планируется. Двигатели 1,7л. для переднеприводных машин ВАЗ не выпускает, а те, что встречаются в продаже, называется «гаражный тюнинг» без заводской поддержки. Двигатели 1,8 л. делают мелкими сериями в ОПП. Эти моторы предназначены для удлиненной «десятки» 21108 «Премьер» и купе 21128. Для них требуется усиленное сцепление и КПП.

Двигатели, ведущие родословную от агрегата «копейки», в отставку пока не отправляют. Внуки (возможно, будут и правнуки!), конечно, сильно отличаются от дедушки, но узнаваемы по главной родовой черте — межцентровому расстоянию…

ДВИГАТЕЛИ КЛАССИЧЕСКИХ МОДЕЛЕЙ

Совокупность процессов периодически повторяющихся в определенной последовательности в цилиндрах двигателя, называется РАБОЧИМ ЦИКЛОМ. В четырехтактном двигателе рабочий цикл осуществляется за 4 хода поршня, каждый из которых соответствует определенному такту:

— впуск воздуха или его смеси с топливом

— сжатия рабочей смеси

— рабочего хода (сгорание и расширение рабочей смеси)

— выпуск отработавших газов

Названия тактов определяются процессами, проходящими в цилиндре двигателя за ход поршня, при котором осуществляется данный такт.

Мертвыми точками называются крайние положения поршня, где его скорость равна 0. При нахождении в Верхней Мертвой Точке (ВМТ) поршень наиболее удален от оси коленчатого вала, а в Нижней Мертвой Точке (НМТ) – наиболее приближен к ней.

Ходом поршня называется путь, проходимый им от одной мертвой точки до другой.

Рабочий Объем Цилиндра (Vp) –объем освобождаемый поршнем при движении от верхней до нижней мертвой точки.

Литраж — сумма рабочих объемов всех цилиндров двигателя, выраженная в литрах. Чем больше литраж, тем при прочих равных условиях выше мощность двигателя.

Объем камеры сгорания (Vк) – объем образующийся над поршнем при его нахождении в ВМТ.

Полный Объем Цилиндра (Vо) —это объем пространства над поршнем при его нахождении в НМТ.Он равен сумме рабочего объема и объема камеры сгорания.

Степень сжатия – отношение полного объема цилиндра к объему камеры сгорания. При большей степени сжатия рабочая смесь в конце такта сжатия будет занимать меньший объем, поэтому увеличиваются давление и температура рабочей смеси, а также скорость ее сгорания. В результате этого повышаются экономичность и мощность двигателя за счет уменьшения тепловых потерь и увеличения среднего давления газов на поршень при рабочем ходе. Повышение степени сжатия в карбюраторном двигателе ограничено стойкостью топлива к детонации. Степень сжатия двигателей ВАЗ находится в пределах от 8,5 до 9,8.

Компрессия – давление в конце такта сжатия является показателем технического состояния (изношенности) цилиндропоршневой группы и клапанов.

Мощность, развиваемая газами в цилиндрах двигателя при сгорании топлива, называется индикаторной, а снимаемая с коленчатого вала – эффективной.Она на 15-25% меньше индикаторной из-за потерь на трение в двигателе, приведение в двигателе его вспомогательных механизмов и приборов и совершение насосных ходов поршня.

ВПУСК.При движении поршня от ВМТ вниз вследствии увеличения объема в цилиндре создается разряжение, под действием которого из карбюратора через открывающийся впускной клапан в цилиндр поступает горючая смесь(паров бензина с воздухом). В цилиндре горючая смесь смешивается с оставшимися в нем от предыдущего рабочего цикла отработавшими газами и образует рабочую смесь.

СЖАТИЕ.Поршень движется вверх,оба клапана закрыты. Так как объем газов в цилиндре уменьшается, то происходит сжатие рабочей смеси, повышается её температура.

РАБОЧИЙ ХОД. В конце такта сжатия рабочая смесь воспламеняется электрической искрой (зажигание) и быстро сгорает (в течение 0,001-0,002сек). При этом выделяется большое количество тепла и, как следствие, повышается давление газов, которое передается на поршень, перемещая его от ВМТ к НМТ. Сила давления газов от поршня передается через поршневой палец и шатун, на коленчатый вал, создавая на нем крутящий момент.

ВЫПУСК. Поршень вновь движется к ВМТ и выталкивает отработавшие газы в атмосферу через открытый выпускной клапан, после чего двигатель оказывается подготовленным к повторению рабочего цикла в той же последовательности.

Полезная работа совершается только в течение одного такта – рабочего хода, остальные же три такта являются вспомогательными и на их осуществление затрачивается энергия, полученная в ходе рабочего хода. Энергия полученная при рабочем ходе накапливается маховиком— массивным диском, установленным на конце коленчатого вала. Маховик обеспечивает также равномерное вращение коленчатого вала.

Тюнинг двигателя ваз-2112 8 и 16 клапанов своими руками: видеоинструкция, варианты

Если вы задались целью увеличить мощность двигателя ваз 2112, 2111, 2110, своими руками, то вам сюда, в рубрике вы найдете инструкции и полезные советы по тюнингу и огромный опыт успешной доработки мотора.

Закипание двигателя может привести к тяжелым последствиям. Поэтому, любому водителю, обязательно необходимо уметь, вовремя, а точнее – заранее, выявить причины неполадки.

Следовательно, желательно иметь при себе приспособления для решения подобных неприятностей.

Самая большая ошибка многих водителей заключается в том, что во время поездки они обращают внимание только на спидометр. Читать далее

Рабочий объем двигателя определяют диаметром поршня и величиной хода. Если говорить о двигателе автомобиля ВАЗ2110, то его ход поршня – 71 миллиметр, а диаметр – 82 миллиметра, длина шатуна при этом – 121 миллиметр. В таком случае рабочий объем двигателя будет 1499 сантиметров кубических. Читать далее

Увеличение рабочего объема позволит существенно прирастить мощность двигателя и крутящий момент, особенно это касается средних и низких оборотов, а это позволит значительно увеличить разгонную динамику автомобилей.

Применяются технологии, которые позволяют не только сохранить, но и увеличить объем мотто ресурса, поскольку увеличивается объем двигателя. Производятся обычно двигатели с объем 1,6 и 1,8 литра.

Для этого используются соответствующие комплекты – «1600» и «1800». Читать далее

Наверное, многие замечали, что система зажигания автомобиля ВАЗ-2110 очень хрупкая, если сравнивать ее с другими моделями. Ваз автомобиль не идеальный, но на 2110 очень быстро из строя выходят модули зажигания, если же быть точнее, то непригодным становиться коммутатор, который расположен внутри модуля. Читать далее

Автомобиль ВАЗ-2111 – это универсальный из серии десяток, выпускать его начали с 1998 года. Отличается от других автомобилей он тем, что задние сидения можно при потребности сложить, если нужно поместить габаритный груз. Выпускается эта модель автомобиля в трех вариантах. В базовой комплектации мотор с инжектором, есть мотор с карбюратором, а также мотор с 16 клапанами. Читать далее

Иногда возникает вопрос зачем нужны свечи зажигания. Благодаря им в камеру сгорания попадает искра, поэтому воздушно-топливная система воспламеняется.

Через сколько километров нужно заменить свечи на автомобиле ВАЗ-2110?

Если взглянуть на документацию автомобиля, то в ней указано, что свечи нужно менять через каждый 30 тысяч километров, но их на самом деле меняют гораздо чаще. Почему так делают? Из-за того, что топливо у нас плохого качества. Как определить тот момент, когда износились свечи? Читать далее

Если не тянет мотор, а из под капота слышно посторонний шум и чувствуется, что при работе бензонасос автомобиля ВАЗ-2110 или ваз 2104 инжектор, есть подвывания, то скорее всего, бензонасос сломался и его придется заменить.

Для начала проверяют давление в системе. Это можно осуществить, если подключить манометр к штуцеру в моторном отсеке на топливной рампе. Читать далее

Перед тем, как производить чип-тюнинг ВАЗ-2110 нужно разобраться, что он из себя представляет и как это улучшает автомобиль. Чип-тюнинг – это внесение изменений в программу контролера, который управляет двигателем автомобиля. Каждый год такие доработки мотора становятся популярнее, поскольку не требует больших затрат средств или сил. Читать далее

Для того чтобы установить спортивный ресивер на ВАЗ-2110 будет нужна электрическая дрель, сверло 2-3 миллиметра диаметром, жидкая сварка, полотно по металлу, трубки и набор ключей. Под капотом машины стоит мотор с 16-ти кл. именно с этим агрегатом придется работать. Сначала нужно снять воздушный фильтр, потом демонтировать трубки дроссельной заслонки и ресивера. Читать далее

Турбо нагнетатель способен добавить мощности двигателю, но при этом температура нагревания будет высокой – более 800 градусов Цельсия. Иногда на двигателе это может сказаться негативно. Но проблему можно решить – для этого достаточно на турбины надеть специальные чехлы-кожухи. Читать далее

Если долго стоять в пробке, то двигатель автомобиля может перегреться, и бывает что вентилятор включаться не хочет. Почему такое случается? Скорее всего проблема с датчиком или термостатом. Или же вентилятор не включается потому, что температура не дошла до температуры включения. Читать далее

Автомобиль без холостого хода представить себе довольно трудно, особенно в городе. Благодаря такому режиму во время недолгих остановок автомобиль можно не глушить. Чаще всего проблемы с холостым ходом возникают из-за того, что ломается датчик холостого хода, отвечающий за эту функцию. Если он неисправен, то его нужно заменить. Читать далее

Для замены термостат в ВАЗ-2110 понадобится силиконовая смазка, отвертка, емкость, чтобы сливать антифриз. Сначала машину нужно поставить на ровную поверхность.

(Нужно быть осторожным, дождаться чтобы мотор остыл, поскольку температура охлаждающей жидкости может быть высокой). Читать далее

Многие обратили внимание на то, что температура, при которой вентилятор радиатора на ВАЗ включается, завышена, если сравнивать с рабочей температурой мотора. Производители стараются уменьшить количество вредных выбросов, поскольку при высокой температуре топливо лучше сгорает вместе с компонентами. Читать далее

Если ваш ВАЗ 2110 начала терять мощность и стал  пропадать холостой ход то настало время чистки узла дроссельной заслонки.

Иногда возникает вопрос о том, нуждается ли дроссельный патрубок в чистке, поскольку он никак не влияет на работу двигателя.

Дроссель способен обеспечить поток воздуха в мотор, а это позволяет топливу сгорать. Заслонка должна работать когда нажимаете на педаль газа. Читать далее

Если в ВАЗ 2112 начала пропадать охлаждающая жидкость, то сначала нужно убедиться в том, что расширительный бачок, хомуты и шланги целые, если с этими элементами нет проблем, то может быть такое, что из строя вышел водяной насос (помпа). Если делать быстрый осмотр, то это определяется по тому, что крышка кожуха ГРМ сырая.

Для этого нужно отщелкнуть смотровой лючок ремня ГРМ и проверить насос. Снять его не очень просто, поэтому работы будет много. Читать далее

Удивить кого-то фильтром нулевого сопротивления сейчас будет трудно, каждый сам решает, нужен ли в автомобиле этот элемент или нет, если в автомобиле ВАЗ установлен фильтр нулевого сопротивления, то нужно знать, что его нужно периодически промывать. Каждые 5-10 тысяч километров промывают фильтр. Для очистки нужно будет специальное средство. Читать далее

Источник: http://xenon-kiev.com.ua/category/tyuning-dvigatelya-vaz-2112-2111-2110-svoimi-rukami/

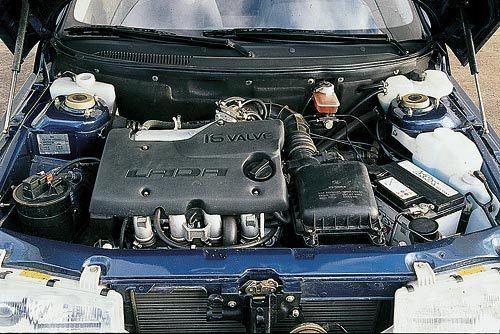

Двигатель ВАЗ 2112 – премьера 16 клапанного ГРМ

Ищем двух авторов для нашего сайта, которые ОЧЕНЬ хорошо разбираются в устройстве современных автомобилей. Обращаться на почту [email protected].

Традиционно для производителя АвтоВАЗ двигатель 2112 является улучшенным вариантом предыдущих поколений ДВС этого же завода.

Базой стал 21083, но конструкция подверглась серьезным изменениям для обеспечения экологичности и экономии расходных жидкостей.

Характеристики мотора 2112

Основной задачей конструкторов при создании ДВС 2112 было улучшить технические характеристики до возросших на то время мировых стандартов, поэтому была принята схема газораспределения с двумя распредвалами DOHC и четырехтактная схема двигателя с 16 клапанами. Для безопасности клапанов по умолчанию использовались поршни с проточкой, которые по идее не должны их гнуть при обрыве ремня ГРМ.

Однако, если первые два конструкционных решения в двигателе не вызывают нареканий, то с поршнями произошла недоработка, которая не была исправлена конструкторами:

• глубины проточки 3 мм и толщины прокладки 1,3 мм оказалось недостаточно для хода клапана 7,5 мм;
• за счет «лишних» 1,8 мм поршень гнет клапана.

В последующих модификациях недостаток исправлен за счет установки поршней 21124 с глубиной проточки 5,5 мм. Базовый вариант мотора 21120 так и остался с дефектом, поэтому для двигателя характерны следующие эксплуатационные свойства:

Изготовитель	АвтоВАЗ
Марка ДВС	2112
Годы производства	1998 – 2006
Объем	1499 см3 (1,5 л)
Мощность	68,4 кВт (93 л. с.)
Момент крутящий	133,3 Нм (на 3400 об/мин)
Вес	120 кг
Степень сжатия	10,5
Питание	инжектор
Тип мотора	рядный
Впрыск	электронный многоточечный
Зажигание	отдельная катушка для каждой свечи
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	4
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	объединен с ресивером, модуль изготовлен из полимера
Выпускной коллектор	приемная труба, объединенная с нейтрализатором
Распредвал	2 шт.
Блок цилиндров	чугун, вес 28,8 кг
Диаметр цилиндра	А класс – 82 – 82,01 мм B класс – 82,01 – 82,02 мм С класс – 82,02 – 82,03 мм D класс – 82,03 – 82,04 мм Е класс – 82,04 – 82,05 мм
Поршни	проточка глубиной 3,5 мм
Кольца	стальные 21083-1004029 или чугунные 21083-1000100-10
Диаметр поршня	А класс –81,94 – 81,95 мм В класс – 81,95 – 81,96 мм С класс – 81,96 – 81,97 мм D класс – 81,97 – 81,98 мм Е класс – 81,98 – 81,99 мм
Коленвал	база от 21083, добавлен демпфер крутильных колебаний
Количество подшипников коренных	5
Ход поршня	71 мм
Горючее	АИ-95
Нормативы экологии	Евро-3
Расход топлива	трасса – 5,9 л/100 кмсмешанный цикл 7,5 л/100 кмгород – 9,4 л/100 км
Расход масла	максимум 0,5 л/1000 км
Моторное масло для 2112	5W-30, 5W-40, 10W-40, 15W-40
Объем масла моторного	3,5 л
Температура рабочая	90°
Ресурс мотора	заявленный 150000 км,реальный 250000 км
Регулировка клапанов	гидротолкатели
Система охлаждения	принудительная, антифриз
Количество ОЖ	7,8 л
Помпа	с полимерной крыльчаткой
Свечи на 2112	BCPR6ES либо АУ17ДРВМ, длина резьбы 19 мм, диаметр 14 мм, ключ 16 мм
Зазор между электродами свечи	1,1 мм
ГРМ	DOHC
Ремень ГРМ	136 зубов, ширина ремня 25,4 мм
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр	с обратным клапаном
Маховик	128 зубов высотой 10,1 мм, размер поверхности под сцепление 256,7 мм
Болты крепления маховика	М10х1,25 мм, длина 26 мм
Маслосъемные колпачки	код 90913-02090 впускные светлые,код 90913-02088 выпускные темные
Компрессия	давление в цилиндрах от 12 бар номинальное, разница давлений в отдельных цилиндрах в пределах 1 бара
Обороты ХХ	800 – 850 мин-1
Усилие затягивания резьбовых соединений	свеча – 30,7 – 39 Нм маховик – 61 – 87 Нм болт сцепления – 19 – 31 Нм крышка подшипника – 68 – 84 Нм (коренной) и 43 – 53 Нм (шатунный) головка цилиндров – четыре стадии 20 Нм, 69 – 86 Нм + 90° + 90°

Информация, какое масло использовать в ДВС, актуальна для владельцев, так как гидрокомпенсаторы клапанов чувствительны к качеству смазки, поэтому изготовителем рекомендовано для движков полусинтетика фирм Манол, Мобил, Лукойл, Шелл и ТНК.

В зависимости от сезона мануал рекомендует, какое масло лить в двигатель:

• зима – 5W30 либо 5W40;
• лето – 20W30 или 20W40;
• всесезонная смазка – 10W30.

Благодаря 5 типоразмерам ремкомплекта гильз цилиндров и диаметра поршней капитальный ремонт может производиться многократно, а мотор относится к «миллионникам».

Особенности конструкции

Поскольку руководство автоВАЗ привлекало к проектированию 16-клапанного ДВС специалистов Дженерал Моторс (ГРМ) и Порше (компоновка), двигатель 2112 обладает следующими конструктивными решениями:

• впускные клапана управляются кулачками собственного распредвала, для выпускных клапанов имеется отдельный распредвал;
• внутри ГБЦ проложены маслоканалы;
• плавающая посадка поршневого пальца;
• отверстия в блоке под дополнительное навесное оборудование;
• кованные стальные шатуны длиной 121 мм.

Приятной особенностью для владельцев этих моторов стали гидротолкатели, избавляющие от периодической регулировки клапанов своими руками или на СТО.

Принцип действия гидротолкателей

Модификации ДВС

Благодаря наличию свободного пространства внутри блока и ГБЦ сразу после создания базовой версии двухвального 16-клапанного движка 2112 стали появляться его версии:

• 21124 – форсировка ДВС до 89 л. с. за счет объема 1,6 л;
• 21126 – модернизация мотора до мощности 98 л. с., объем 1.6 л;
• 21128 – максимальные объемы камер сгорания 1,8 л, увеличение мощности до 105 л. с.

В этих версиях не гнет клапаны, капремонт нужен значительно реже. Первая версия создавалась исключительно ради увеличении объема и соблюдения норм Евро-3. Заводской тюнинг произведен за счет увеличения высоты блока до 197,1 мм и увеличения хода поршня.

Во второй версии конструкторы попытались обеспечить максимальный эксплуатационный ресурс узлов. Для этого используется специальное хонингование цилиндров по методу Federal Mogul. Блок 21126 имеет серый цвет, а количество классов ремкомплектов поршней и гильз цилиндров снижено до трех с шагом 0,01 мм.

Версия 21128 изготавливается не АвтоВАЗом, а сторонним производителем ЗАО Супер-Авто. Характеристики движка значительно улучшены:

• объем 1,8 л;
• крутящий момент 162 Нм;
• мощность 75 кВт.

Цилиндры расточены на 0,5 мм (диаметр 82,5 мм), разработан оригинальный коленвал, обеспечивающий ход поршня 84 мм, ширина колец изменена до 2 мм (маслосъемное), 1,5 мм (компрессионное нижнее) и 1 мм (компрессионное верхнее). Проходное сечение дросселя увеличено до 51 мм, установлены форсунки Siemens повышенной производительности.

Существуют еще две модификации ДВС 2112:

• 21127 – создан в 2013 году, крутящий момент повышен до 148 Нм, объем до 1,6 л, мощность до 106 л. с.;
• 21179 – первый вариант в линейке производителей с объемом 1,8 л для Ларгуса и Весты.

В первой версии решена проблема плавающих оборотов за счет замены двумя датчиками ДТВ (температура воздуха) и ДАД (абсолютного давления) одного ДМРВ (массового расхода воздуха).

В моторе 21179 впервые применен фазовращатель, создавался он на базе 21126, поэтому условно считается модернизацией поколения 2112.

Плюсы и минусы

Недоработана система охлаждения, а возможности мотора не использованы, даже наполовину:

• специалисты признают, что головка блока цилиндров 2112 имеет безупречную конструкцию впускного и выпускного тракта;
• однако производитель комплектует ее клапанами малого диаметра от предыдущих вариантов ДВС, используя возможности мотора на 35 – 40% максимум.

Недостаточный диаметр клапанов

В то же время увеличить мощность собственными силами можно – нужно аккуратно расточить отверстия, не повредив перегородку, а затем подобрать пружины и облегченные клапана, скомпоновать их внутри ГБЦ.

В каких авто использовался?

С конвейера завода производителя сошли всего три модели ВАЗ, использующие мотор 2112:

• 21103 – седан;
• 21113 – универсал;
• 2112 – седан, версия GLI люкс и Стандарт.

Поскольку характеристики двигателя 21124 и ДВС 21128 не слишком отличаются от оригинала, его монтировали на те же самые ВАЗ Лада. Модификацией мотора 21126 оснащались исключительно Приоры.

Техобслуживание

Эргономичное устройство ДВС позволяет обслуживать двигатель 2112 со следующей периодичностью:

В отличие от охлаждающей жидкости масло частично оседает на стенках каналов смазки, поэтому при объеме 3,5 л реально требуется 3,2 л полусинтетического продукта.

Неисправности: причины, устранение

Имеет мотор 2112 следующие слабые стороны в своей конструкции:

Причину вибраций ДВС самостоятельно определить очень сложно, так как необходимо специальное оборудование.

Тюнинг ДВС

Прежде, чем производить тюнинг, следует учесть нюансы конструкции, которые имеет двигатель 2112:

• чипование в данном случае бесполезно;
• поставить распредвал Стольников 8. 9, СТИ-2 или СТИ-3.1;
• заменить дроссель на 54 – 56 мм;
• смонтировать выпускной тракт с пауком 4/2/1.

Таким образом, ДВС 2112 является 5 поколением моторов АвтоВАЗ с четырехтактным циклом. В базовом варианте недоработана конструкция (гнет клапаны), в модификациях эта ошибка исправлена.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них Не забудьте поделиться этой страницей с друзьямиИ подписаться на нашу группу

Источник: https://SwapMotor.ru/dvigateli/vaz-dvigateli/2112-2.html

Тюнинг двигателя ВАЗ 2112 своими руками, 16 v и др + видео

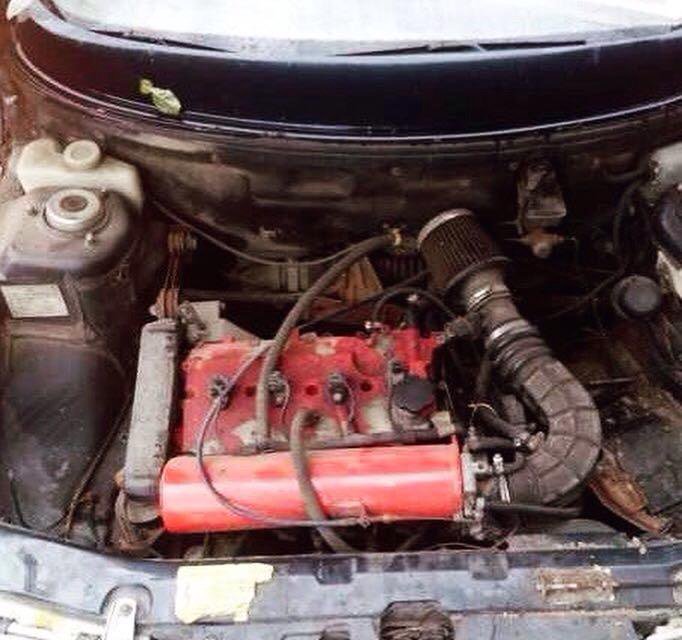

Смена «нулевика»

В обычной жизни «нулевиком» именуют воздушный фильтр, у которого пониженное сопротивление. Необходимо это устройство для уменьшения сопротивления, что образуется в системе поступления воздуха. Это повышает пропускную способность фильтра и способствует увеличению мощности движка на 2 процента.

В отличие от стандартных фильтров тюнингованный «нулевик» имеет не только иную форму, но и более высокую пропускную способность

Сравнительно со стандартными фильтрами такие устройства имеют не только иную форму, но и более высокую пропускную способность.

Впускной ресивер

Одним из главных узлов настройки поступления воздуха является ресивер. Когда его объём больше, чем у «родного» агрегата, то при грамотной корректировке и конструкции можно ощутимо сгладить перепады в пульсировании воздуха, да и в подобной конфигурации продолжительность спускного тракта будет короче.

Данный метод доработки подкапотного пространства автомобиля позволяет получить дополнительную выгоду на увеличенных, а также средних оборотах.

Достичь повышенного момента при низких оборотах поможет, наоборот, удлинение впускающих каналов. Поэтому оптимальным изменением будет преобразование впускных каналов согласно оборотам.

Например, на 2 700–3 000 об/мин функционирует лишь длинный тракт, при возрастании оборотов – короткий спускной клапан.

Одним из главных узлов настройки поступления воздуха является ресивер

Подобного рода решение давно задействуется в автомобилях иностранного производства. ВАЗ также разработал движок 11193 (год выпуска 1998), который имеет изменяемую протяжённость впускного коллектора.

Тюнингованные форсированные тягачи непременно обустраиваются ресиверами увеличенного объёма. Ресивер – устройство, которое непременно обогатит любую тюнинг-контору: цена его от $200. Просто приобрести и поставить этот агрегат самостоятельно не выйдет, так как ещё потребуется кропотливая настройка ГРМ.

Обратите внимание на то, что некорректные манипуляции в процессе изменения чреваты падением числа оборотов на любом режиме движения. Среди всех плюсов ресивера стоит отметить и его весомый недостаток: возникновение резонанса в момент вхождения (выпуска) воздуха.

Усовершенствование каналов и клапанов

Тюнингом движка ВАЗ 2112 также стоит считать переделку протоков головки блока. Их обработка должна быть скрупулёзной.

Расширение диаметра осуществляется уборкой всех неровностей – каждая выпуклость потенциально способна затормозить перемещение воздушного потока.

Если будут ошибки, то на впуске можно получить абсолютно иной результат. Поэтому рассчитывать диаметральное расширение выпускных каналов просто необходимо.

Каждая выпуклость головки потенциально способна затормозить перемещение воздушного потока

После расширения каналы требуется зашлифовать. Некоторые автомастерские предлагают услугу полировки, однако это лишь указывает на их техническую безграмотность. Важно также отметить, что спилу стоит подвергать не все имеющиеся «несостыковки» в ГБЦ, поскольку отдельные каналы несут важную функцию: они образуют на требуемом участке противодавление или же затормаживание потока.

Предпочтительно использовать для доработки движка клапаны увеличенного диаметра окружности в рабочей зоне или облегчённые. Если предполагается раскрутка движка до оборотов, превышающих 7000 в минуту, то лучше использовать пружины пожёстче, спортивные клапанные пружины типа «Schrick», а также модифицированные (произведены из титана, облегчённые) тарелки клапанов.

Интересно, что в восьмиклапанный движок отменно вживляются родные клапаны от БМВ. Диаметр их стержней 7 мм.

Клапаны «Shrick» стоят недорого с учётом цены тюнинга. Но подобного рода титановые клапаны, которые будут иметь защитное покрытие, можно заказать под индивидуальное изготовление.

Предпочтительно использовать для доработки движка клапаны увеличенного диаметра окружности в рабочей зоне или облегчённые

При использовании стандартных клапанов важно помнить, что необходимо выполнить их притирку и предельно облегчить. Это необходимо сделать, поскольку на конвейерах ВАЗа нет производственных узлов для притирки рабочих клапанов: фаски, как и сёдла, выполнены под «самопритирку» при обкатке.

Модернизация распределительных валов

Тюнингованным валам присущи такие параметры: подъём и фазовые особенности.

Согласно инструкции границы оборотов, которые позволят распределительному валу выдавать большую мощность при наполнении цилиндров силовой установки, определяется размер ширины фаз «распахивания» клапанов.

Своё влияние окажут и волновые показатели газового тракта, а по-простому – геометрические данные кулачков, которые управляют выпуском/впуском.

Тюнингованным валам присущи такие параметры: подъём и фазовые особенности

Физическая величина данного эффекта продиктована пиковым подъёмом при открытии моторных клапанов и показателями перекрытия каналов: главное условие – правильное понижение сопротивления в недрах газового тракта. Выбирать распределительный вал следует после установления цели форсирования силовой установки и понимания основных параметров в итоге.

При переустановке распредвала обязательным условием является использование «разрезной шестерни», поскольку требуется точно настроить новую характеристику фазы для исключения «резонанса» вала. Функционирует такая шестерня элементарно, обеспечивая плавное хождение относительно центрального фокуса с задержкой в требуемой позиции.

Для коленвала продаются «разрезные» шкивы. Под ВАЗовский 8-клапанный движок выпускается внушительный ассортимент валов, способный удовлетворить любого покупателя. Для удовлетворения городских нужд выгодными считаются агрегаты в диапазоне 49–55. Лучшими для стритрейсинга будут механизмы от 56 и до 62. Далее идут спортивные валы, часто используемые для ралли, а также кольцевых гонок.

Немало интереса вызывает сегодня использование валов с особыми неплоскими толкателями. Они подходят для силовой установки 21083. Это новаторское решение позволяет выгодно реализовать больший подъём клапанов. В свою очередь, их особенность заключается в узком фазовом показателе и высокоскоростном открывании/закрывании.

Для доработки 16-клапанной силовой установки изготовлены валы номенклатурой 38/32, вдобавок 44/38 и ещё 50/44.

Важно понимать, что установка подобных валов в усовершенствованные ГБЦ чревата зацепкой «бегунков» за приливы. Причём вероятность этого тем больше, чем выше производится подъём.

Поэтому не стоит пренебрегать предварительной проверкой «прокрутки» вала (вращением по кругу), принимаясь при необходимости за доработку ГБЦ.

Подача горючего

Опытному водителю явно не стоит объяснять важность поддержки в рампе электромагнитных клапанов – форсунок – стабильного и постоянного давления горючего. Для мирной езды в городской паутине вполне хватает штатного регулятора бензина.

А езда при повышенных оборотах, когда непрерывно открыты форсунки, чревата общим снижением показателя давления в конструкции рампы.

Как результат, снижается и подача горючего, возникает недостаточный распыл и параллельно неполадки в функционировании силовой установки.

Поэтому, чтобы ускорить работу движка, необходимо увеличить давление либо на одну атмосферу, либо 0,5 согласно степени доработки силовой установки.

Скорректировать потребуется и программу для адекватного впрыска, что поможет гарантировать правильный состав топливного «коктейля». Переходные модификации и новые движки объёмом 1,6 литров обустроены безсливной системой.

РДТ обустроен в баке вместе с бензопомпой и образует на порядок большее давление, а именно 3,8 атмосфер.

Работа с форсунками

Довольно естественным является ситуация, когда при форсировании движка обнаруживается недостаточность его производительности из-за нехватки количества подаваемого горючего. Такие случаи требуют замены распылителей на более продуктивные или монтаж второго ряда клапанов. Последний вариант весьма трудоёмкий и не всегда есть возможность произвести данное в стандартном блоке.

Довольно естественным является ситуация, когда при форсировании движка обнаруживается недостаточность его производительности из-за нехватки количества подаваемого горючего. Такие случаи требуют замены распылителей на более продуктивные или монтаж второго ряда клапанов

Поэтому стоит отдать предпочтение более продуктивным форсункам с параметром производительности в границах +15 – +50 процентов.

Задействовать общедоступные форсунки, что применяются на моделях ГАЗ, нежелательно, поскольку помимо высокого показателя производительности они не обладают никакими положительными качествами.

Среди минусов: быстродействие, а также нелинейная характеристика уже в самом начале диапазона в том месте, в котором у обычной машины указано ХХ.

На форсированные машины зачастую устанавливаются «пауки» с технологией «4-2-1». Они отменно работают в обширном интервале оборотов.

«Пауки» со схемой «4-1» успешным спросом не пользуются в «гаражном» тюнинге ввиду малого диапазона продуктивной деятельности.

Технология функционирования выпуска обусловлена разряжением, образованным в период закрытия выпускного клапана, а это благоприятно влияет на улучшение продувки цилиндра. Основополагающим фактором в выполнении тюнинга является профессиональный подход.

Немалую долю успеха стоит приписать и внимательности в процессе выполнения технических операций, поскольку не каждый опытный водитель способен одинаково успешно разбираться в нюансах работы силовой установки. Тюнинговать машину лучше доверить асам своего дела. Это оградит от ошибок и поможет сохранить немало времени и финансов семьи.

Тюнинг ВАЗ 2112 атмо (видео)

Источник: http://tuning-lada-2109.ru/vaz-2112-razlichnye-sposoby-tyuninga-dvigatelya/

Тюнинг 8 клапаного двигателя ВАЗ

8 клапанной двигатель от ВАЗ 2108 имеет сравнительно неплохие характеристики, недаром он выпускается с 1984 года, до сих пор. Довольно экономичный, абсолютно ремонтопригодный с большим сроком службы. После установки, на этот двигатель, распределенного впрыска, выявились скрытые ранее возможности, для тюнинга именно механической части агрегата.

На него можно установить облегченный каленвал, шатуны, поршня с увеличенным диаметром, увеличенный ресивер впуска и еще много других наработок, с помощью которых можно поднять до 130 лс мощность мотора.

Но так как, это очень долгий процесс и требует высокой квалификации (выше, чем у обычного механика на СТО), полным тюнингом агрегата, не пройдя определенное обучение, заниматься не стоит.

А вот частичная замена деталей, таких как распределительные валы ГРМ, специальные разрезные шестерни и так далее, для достижения определенного эффекта, вполне разумна.

Выбор деталей для тюнинга 8 клапанного двигателя

Перед вмешательством в двигатель, необходимо точно определить:

« Для каких целей будет использована, приобретенная мощность»

Существует около десятка различных типов распредвалов, с существенной разницей в характеристиках. К примеру:

Иными словами, можно сказать, что существует три основных типа конструкции распредвалов:

• «низовой» (увеличение мощности на «низах» от 1200 обмин)
• «гражданский» (усредненный вариант)
• «магистральный» (спорт режим, увеличение на «верхах»)

По законам физики нельзя добиться одинакового увеличения на всех режимах, поэтому следует определиться сразу с типом распредвала.

Практика показывает, что для спокойной езды по городу, с возможностью экономии топлива, больше всего подходит «низовой» распредвал. Для движения «город-трасса» лучше выбрать средний вариант, для «трассовиков», больше подойдет «магистральный».

Для достижения максимального эффекта, сразу следует устанавливать разрезную шестерню привода распределительного вала ГРМ.

Замена распредвала

Для замены необходимо извлечь старый распредвал, сняв ремень и шестерню. Что бы это сделать, необходимо:

1. снять воздушный фильтр;
2. отсоединить трос газа и патрубки вентиляции;
3. снять клапанную крышку;
4. сорвав центральный болт распредвала, выставить метки и снять ремень;
5. снять трамблер (или корпус крепление датчика распредвала на инжекторе)
6. открутить и вытащить распредвал, сняв шестерню и открутив защитный пыльник;

Устанавливать новый распредвал необходимо в обратном порядке, заменив сальник 2 , прокладку клапанной крышки и уделив повышенной внимание установке меток, фаз и зажиганию.

Фазы газораспределения

Сразу необходимо отметить, что легче всего необходимым образом выставить фазы газораспределения удается на снятой ГБЦ, регулируя разрезную шестерню таким образом, что бы на каждую фазу приходилось равное и равномерное открытие, впускных и выпускных клапанов.

Можно отрегулировать и на установленной головке цилиндров, собрав и методом подбора устанавливать метку распредвала, в интервале ± 1 зуб ремня (-1 зуб – преимущество» верхов», +1 зуб «низов»).

Но самым правильной регулировкой, считается регулирование фаз газораспределения, по вакуумному пьезодатчику осциллографа. Этот прибор наиболее точно показывает момент перекрытия фаз и возможность и необходимость дальнейшей регулировки.

Про этот прибор необходимо спрашивать у мастеров диагностов или специалистов занимающихся «чип-тюнингом», тем более что, на инжекторной машине возникнет необходимость заменить прошивку электронного блока управления, на более подходящую, по детонации времени впрыска и др.

Это даст возможность дополнительно увеличит мощность и сделает устойчивее холостой ход, на тюнингованном распредвале.

В самом конце предлагаем посмотреть видео по установке тюнинга на 8 клапанный двигатель марки ВАЗ.

Источник: https://avtooverview.ru/tyuning/tyuning-8-klapanogo-dvigatelya-vaz/

Тюнинг двигателя ВАЗ-2112 8 и 16 клапанов своими руками: видеоинструкция, варианты

Тюнинг двигателя – это важный и ответственный процесс. К его проведению необходимо подходить максимально серьезно. Изготовитель предлагает мотор и другие комплектующие среднего качества. Их характеристики достаточно примитивны, хотя и соответствуют стандартам и требованиям, которые предъявляются к подобным устройствам.

Несмотря на то что ВАЗ-2112 не так популярен у покупателей, как другие автомобили данной модели, все же он уже приобрел своих почитателей. Народные умельцы нашли разные варианты для его усовершенствования. Многие из них можно провести своими руками. Но есть и более сложные, которые требуют помощи специалистов.

Рабочий объем двигателя: как повысить

Двигатель данного транспортного средства достаточно податлив при проведении подобных мероприятий. Можно изменить и его рабочий объем. Причем это отличный способ модификации. Он удобен, прост и очень часто применяется. Также стоит отметить, что данное мероприятие никак не влияет на стиль вождения. Он остается прежним.

Чтобы провести эту процедуру, используют несколько способов. Каждый из них имеет свои плюсы и минусы. Поэтому можно выбрать тот, который будет удобнее.

Один из методов заключается в увеличении хода поршня. Выполняется он благодаря замене коленвала на новый, который состоит из большего количества эксцентриситет. Кроме этого, улучшается и подбор под этот вал поршней и шатунов. Если говорить про последнюю деталь, то к ее выбору стоит подходить внимательно, учитывая их массу. Что касается установки, то она проводится в несложном варианте.

Также можно произвести замену поршней, ведь они выступают важным элементом любого двигателя. Такая процедура позволит улучшить показатели КПД мотора. Его мощность будет значительно увеличена.

Завершающей процедурой при выполнении тюнинга является установка облегченного маховика. Он позволяет уменьшить нагрузку на коленчатый вал и сцепление. В итоге разгоняться машина будет намного быстрее. Показатель ее динамики будет улучшен.

Еще один вариант тюнинга двигателя связан с расточкой цилиндров. Он относится к легким методам модернизации. Позволяет его выполнить запас толщины, который есть у стенок цилиндров на моторе. Изначально он предназначен для ремонта устройства.

Данный метод достаточно прост и доступен. Основан на проведении стачивания стенок. Таким образом, объем двигателя значительно увеличивается. В итоге мощность мотора улучшается и увеличивается за счет того, что расточенный цилиндр во время работы сжигает довольно много топлива за единицу времени.

Данная процедура требует использования специального оборудования. Поэтому проводить ее своими руками нет возможности. Необходимо обратиться к мастерам. У них для этого есть все необходимое. Работа будет выполнена качественно и быстро. После ее проведения обязательно устанавливаются поршни, кольца. Размер их должен быть ремонтный.

Тюнинг клапанов: особенности проведения

При выборе клапанов при проведении тюнинга следует отдавать предпочтение тем, что имеют увеличенный диаметр, или облегченным. При этом необходимо учитывать и раскрутку мотора. Если она превышает значение 6000 оборотов в минуту, то лучше устанавливать жесткие пружины на клапанах. Также в данном случае подойдут и спортивные, и модифицированные тарелки, которые производят из титана.

При замене клапанов можно использовать детали других моделей автомобилей. Например, 8-клапанный двигатель отлично функционирует с деталями от BMW. В данном случае речь идет, конечно, о клапанах. Такой вариант модификации часто практикуется. И, как показывает опыт, достаточно успешный.

Прежде чем выбирать клапаны, необходимо оценить свои финансовые возможности, так как деталей много. Отличаются они не только своими характеристиками, но и стоимостью. Если отдаете предпочтение недорогому варианту, то подойдут изделия из титана. Их можно приобрести в готовом виде и заказать по индивидуальным требованиям и размерам.

Если вы решили применить стандартные изделия, то необходимо провести с ними дополнительные манипуляции. Их следует значительно облегчить и притереть. Изготовитель не предусматривает данные этапы в процесс производства. Поэтому этот пробел необходимо восполнить своими силами.

Тюнинг валов

Прежде чем начинать, ознакомьтесь с инструкцией. Она содержит много полезной информации, которая непременно пригодится. Исходя из нее, диапазон оборотов, который необходим для распределения, определяется шириной фаз клапанов. Он позволяет получить эффективную мощность и наполнить цилиндры двигателя. Также в этом процессе важны частотные параметры газового тракта, так как они отвечают за управление процессами выпуска и впуска.

В определении максимального подъема поможет эффект мощности. Он происходит при открывании клапанов, их перекрывании. Но при этом показатель газового тракта должен быть максимально снижен. В данной операции необходимо обозначить цели форсирования мотора. Учитывая параметры его работы, выбрать необходимый распредвал.

Процедура замены данного устройства непроста. Она требует использования разрезной шестерни. Это позволит провести точную настройку фазовой характеристики. Таким образом, не будет словлен резонанс. Принцип ее устройства прост.

За счет установки новых валов проводится модификация 16-клапанного двигателя. При этом значение нового устройства должно быть фиксированным. Примером являются такие показатели, как 38/32, 44/38.

Установка таких валов немного отличается от других, так как они могут цепляться за приливы. В итоге такая система имеет повышенный объем. Прежде чем проводить данную процедуру, специалисты рекомендуют проверить вращение круга. Правильно ли оно происходит.

Если обнаружены ошибки, то стоит провести доработку ГБЦ.

Тюнинг двигателя ВАЗ-2112 – это сложный, но интересный процесс. Он позволяет значительно улучшить характеристики устройства. Это все благоприятно отразится на работе автомобиля. Он заживет новой жизнью.

Источник: http://car-avz.ru/glavnaya/konstruktivnyj-remont/9261-tyuning-dvigatelya-vaz-2112-8-i-16-klapanov-svoimi-rukami-videoinstruktsiya-varianty

Чип тюнинг двигателя ВАЗ 21124: фото и видео

Автомобиль ВАЗ 2112 начал производиться в 1999 году. Машина представляла 5-ти дверный проект с кузовом «хэтчбек» и удобную конструкцию. Благодаря своей конструкции ВАЗ 2112 мог четко реагировать на повороты рулевого колеса. Выпуск авто продолжался, улучшались и развивались 16-ти клапанные моторы и в 2004 году, конструкторы заменили двигатель автомобиля.

https://www.youtube.com/watch?v=yNrJ04b_4Z4

Новый двигатель мощностью 124 лошадиные силы, изменил высоту коленвала в системе на 2,3 мм, из-за чего увеличилась ходовая способность поршня на 4 мм, а объем двигателя теперь составляет 1,6 литров.

Знакомство с моделью

С новым двигателем агрегату дали название — ВАЗ 21124, данная машина активно борется с экологией внешней среды. Дополнительно ко всему в старте машины, стала ощутима тяга на низах, и двигатель теперь работает спокойнее, без резких скачков.

Часто от владельцев 16-ти клапанных двигателей, слышны вопросы: «Что нужно делать, чтоб клапаны не гнулись в поршне?».

В ВАЗе 21124 данной проблемы у Вас не будет существовать, в днище поршня есть лунки и спортивные валы, которые контролируют подъем поршня, а стук и шум двигателя ВАЗа 21124 пусть вас не пугает, это его нормальная среда.

Сделать модернизацию автомобиля – сейчас самая главная цель для каждого современного и уважающего себя водителя. Тюнинг ВАЗ 21124 включает в себя изменения, как внутренних характеристик авто, так и внешних.

Стайлинг внешнего вида машины включает установку обвеса на крыльях бампера, порогах, капотов и дверей, это придает Вашему авто индивидуальность, спортивный вид, а еще улучшает его аэродинамическую характеристику. Для создания спортивного авто ВАЗ 21124, невозможно обойтись без замены элементов кузова на пластиковый материал.

Пластиковые детали уменьшают вес автомобиля, поэтому он становится легким в управлении на дорогах. Завершающая черта спортивного авто, установка литых дисков и спортивных шин.

Рекомендуемая статья:  Этапы тюнинга салона ВАЗ 2109

Тюнинг «желтого железа»

Ваз 21124 включает тюнинг «желтого железа», в котором устанавливаются стабилизаторы (для поворотливости), усилители и растяжки (для устойчивости на дорогах). Однако будьте осторожны с подделками данных деталей, в худшем случаи они навредят автомобилю, а в лучшем случаи Вы выкинете на ветер огромные деньги.

Почувствуйте себя настоящим водителем кольцевых гонок с «хэтчбеком» ВАЗа 21124. Все что Вам нужно, это установить дополнительные детали: шильдик (символы) на рукоятке авто, неоновую подсветку под днище авто, воздухозаборник на капот и крышу. Мощности машине добавит установка переднего и заднего бампера с аэродинамическим обвесом.

Забираемся внутрь автомобиля

Тюнинг ВАЗ 21124 включает в себя изменения внутреннего мира автомобиля. В салон ВАЗа устанавливаются дополнительные приборы и улучшаются старые, устанавливаются: спортивные сидения, рулевое колесо и подушки безопасности. Для шикарного вида ВАЗа 21124 не хватает обивки дверей, новых подлокотников, салонных ручек и деревянных карманов.

В мире дизайна тюнинга машин, есть широкий ассортимент тканей ПВХ для перетяжки потолка, множество вариантов карт дверей и кожзаменителей, которые отличаются расцветкой и дизайном.

Красиво в новом ВАЗе 21124 смотрится консоль в спортивном стиле, особенно в желтом, красном или синем цвете. Не забудьте про подиумы для динамиков и колонок, они существуют различного диаметра, расцветки и модели. По желанию в салон устанавливают накладки-уголки, дверные вставки, солнцезащитные козырьки, декоративное покрытие пола, все зависит только от Вашей фантазии.

Тюнинг ВАЗ 21124 фото

Тюнинг ВАЗ 21124 изменяет большую часть системы автомобиля, поэтому данное авто по праву можно относить к категории скоростных.

Так приятно, когда на дороге, Ваша машина с легкостью обходит другие машины, легко двигается и не шумит при быстром разгоне.

Установка турбины на ВАЗ 21124, качественной тормозной системы, рулевого управления, улучшенной подвески для маневренности и легкой управляемости – все это называется чип-тюнингом автомобиля.

Наконец приступаем к чип-тюнингу

О чип-тюнинге мы неоднократно говорили, например, когда разбирали чип-тюнинг Нивы Шевроле.

Понятие чип тюнинг ВАЗ 21124 подразумевает прошивку родного двигателя распределяющими валами.

Легче всего по этому вопросу обращаться к опытному специалисту, чтобы не навредить своему автомобилю и получить задуманное, однако, изучив необходимую информацию можно сделать чип тюнинг своими руками.

Сейчас попробуем вкратце описать, как сделать тюнинг ВАЗ 21124 своими руками с помощью валов Стольников 8.9 фазой 280 или валов Нуждинов 8,85.

В систему автомобиля ставится прямоточный выхлоп 4-2-1, ресивер и заслонка 54-56 мм, что увеличивает объем двигателя. Эффективной будет работа мотора, если поршень заменить на облегченный приоровский.

 В системе проводятся изменения, для того, чтобы снизить расход топлива и увеличить мощность двигателя.

Если мощности будет не достаточно, можно улучшить головку блока цилиндров (ГБЦ) и установить широкофазный вал. Не забудьте поставить компрессор и 4-х дроссельные впусковые турбины, для скоростной езды, для настоящих любителей спортивных гонок. Четырех дроссельный двигатель необходим для стабильной работы двигательной системы и повышенной чувствительности педали газа.

Работает это так: каждый цилиндр двигателя получает одну из дроссельных заслонок, в результате чего между цилиндрами пропадают резонансные колебания воздуха, и получается стабильная работа двигателя с самых низов до верхов.

Учтите, что помимо самой системы дроссельного двигателя, необходимо еще приобрести коллектор-переходник, дудку, фильтр нулевик, датчик абсолютного давления, форсунок, регулятор давления топлива и сделать прошивку системы под 4-х дроссельный двигатель.

Сделав чип тюнинг ВАЗ 21124 можно получить движок мощностью примерно на 180-200 лошадиных сил.

Рекомендуемая статья:  Тюнинг Москвича 412: сделаем старый автомобиль крутым

Тюнинг двигателя ВАЗ 21124 фото

Тюнинг авто ВАЗ 21124 включает изменения множества характеристик, а грамотный и правильный выбор для Вашего авто поможет сделать специалист.

Про тюнинг можно говорить часами, поэтому для более детального ознакомления с процедурой, лучше просмотреть соответствующий видео-материал:

Тюнинг ВАЗ 21124 видео

Поделитесь в социальных сетях

• Alexander Stepanoff Апрель 29th, 2014

Источник: http://avto-all.com/rossiyskie-avtomobili/chip-tyuning-dvigatelya-vaz-21124-foto-i-video

Двигатель ваз 2112 16 клапанов

Неисправности и ремонт двигателя 2112

Двигатель ВАЗ 2112(21103) это качественная эволюция мотора ВАЗ 2111, но уже с 16 клапанами вместо 8 и давший начало серии вазовских шеснарей, которые выпускаются до сегодняшнего дня, уже в виде приора мотора. Основные отличия двигателя 2112 от 2111 в использовании 4 клапанов на цилиндр, 2 распредвала, это позволяет двигателю за один раз подать больше топливо-воздушной смеси в камеру сгорания и быстрее отвести отработавшие газы в выпускной канал. До 3 тыс. об/мин двигателя работают примерно одинаково, после 3 тыс. 16V становится намного динамичней. При этом расход топлива ниже чем на 8 клапанном 2111.

Двигатель ВАЗ 2112 1,5 л. инжекторный рядный 4-х цилиндровый с верхним расположением распределительного вала, газораспределительный механизм имеет ременный привод. Блок цилиндров 2112, такой же как на 21083, но с измененными креплениями под ГБЦ и допольнительми маслоканалами для коренных подшипников, на блоке под термостаторм выбит номер двигателя ваз 2112. Нормальная рабочая температура двигателя 2112 — 90 градусов. Ресурс двигателя 2112, по данным завода изготовителя составляет 150 тыс. км, на практике моторы ходят более 250 тыс.км.

Обратная сторона медали — двигатель ВАЗ 2112, при обрыве ремня ГРМ гнет клапана. Проблема решается установкой поршней от 124 мотора, при этом несколько лошадиных сил неизбежно потеряем. В случаем нежелания терять мощность, нужно постоянно контролировать состояние ремня. Для этого прислушиваемся к звукам доносящимся с привода, ролики обычно начинают пищать на холодную, потом шуршать, после чего разрушаются. Помпа начинает течь (ремень будет в охлаждающей жидкости). Сальники валов текут (ремень в масле). Валы изнашиваются — ремень начинает сползать в сторону и тереться о реборду ролика (скрежет на холодную). Также ремень может сползать из-за кривых роликов.

Проблемы и неисправности: троит двигатель 2112 или подтраивает — меряйте компрессию, в норме?Проверяйте модуль зажигания, высоковольтные провода и свечи, это основные проблемы в данном случае.

Плавают обороты двигателя ваз 2112 1.5, под подозрение должны попасть: дроссельная заслонка(прочистить), регулятор холостого хода, датчике положения коленвала, датчик положения дроссельной заслонки(проверять, менять)не то? Тогда виноват ДМРВ.

Следующая неисправность, на холостом ходу и при движении(при переключении передачи) глохнет двигатель 2112, проблема в загрязненной дроссельной заслонки, или в РХХ (регуляторе холостого хода), возможно ДПДЗ (датчик положения дроссельной заслонки).

Смотрим дальше, двигатель 2112 не заводится в чем причина? Первое это стартер и АКБ, второе система зажигания, третье система питания, если не слышно работы бензонасоса проверяйте его питание, все хорошо? Проверьте давление в системе подачи топлива.

Очередная неисправность, не греется двигатель ваз 2112 или плохого греется до рабочей температуры, термостать умер, меняйте и катайтесь без проблем.

Что дальше, слышен какой то шум стук в двигателе ваз 2112? Почти всегда проблема в гидрокомпенсаторах. Если же они не при чем, тогда низкое или слишком большое давление масла либо стучат шатунные или коренные подшипники, могут стучать и поршни. В данном случае лучше съездить на диагностику в сервис. На диагностику лучше ехать и в случае когда плохо тянет двигатель ваз 2112, здесь нужно мерять давление топлива в рампе, возможно дело в форсунках, возможно фильтры засорились, а может банально сцепление приехало.

Это еще не все:) Ощущается вибрация двигателя ваз 2112? Проблема в: регуляторе холостого хода, высоковольтных проводах, свечах, ламбдазонде, регуляторе напряжения, засорились форсунки, неправильно выставлен угол опережения зажигания. Список приличный, чтоб не гадать и терять время впустую, едем на диагностику.

В каких авто использовался?

С конвейера завода производителя сошли всего три модели ВАЗ, использующие мотор 2112:

• 21103 – седан;
• 21113 – универсал;
• 2112 – седан, версия GLI люкс и Стандарт.

Поскольку характеристики двигателя 21124 и ДВС 21128 не слишком отличаются от оригинала, его монтировали на те же самые ВАЗ Лада. Модификацией мотора 21126 оснащались исключительно Приоры.

Тюнинг двигателя 2112 1,5 16V

Первое, что приходит в голову начинающему тюнинговщику это прошивка двигателя, все конторы обещают, что ваш мотор полетит как минимум… все это ересь. Прошивки дают самый минимальный эффект, почувствовать который очень сложно, о чип тюнинге надо думать когда мотор с турбиной, на атмосфернике пустая трата денег. Так как форсировать двигатель ВАЗ 2112 правильно, с минимальными потерями ресурса и с максимальной прибавкой лошадей.

Самый простой и довольно таки стандартный способ увеличить мощность двигателя ваз 2112 это заменить распредвалы на СТИ-1(для стандартного ресивера), СТИ-3.1, СТИ-2 или Стольников 8.9(дороже остальных), чтоб облегчить жизнь движку, ставим легкую ШПГ от 126 мотора, дроссельная заслонка 54-56 мм, из навесного ресивер и выхлоп 4-2-1. На выходе имеем около 120 л.с. Доработка ГБЦ и злые широкофазные валы способны повысить мощность до 130-140 и более л.с.

К этому стоит добавить коленвал с ходом 75,6 для увеличения объема двигателя ваз 2112 до 1,6 л., легкие Т-образные клапана, доработку ГБЦ и впускного коллектора, на выходе получаем около 140-150 л.с. Для города этих показателей хватает практически любому автолюбителю.

Поршень

На поршнях 2112 лунки имеют глубину: 3,19 мм для впускных, и для выпускных — 3,06 мм.

Поршневой палец — стальной, полый, плавающего типа. Наружный диаметр поршневого пальца 2112– 22 мм, длина пальца – 60,5 мм. Отверстие под поршневой палец смещено от диаметральной плоскости поршня на 1 мм.

Дросселя на ВАЗ 2112

Для повышения стабильности работы движка и отклика педали газа ставят 4 дросселя. Суть в том, что каждый цилиндр получает свою дроссельную заслонку и благодаря этому пропадают резонансные колебания воздуха между цилиндрами. Имеем более стабильную работу мотора от низов до верхов, плюс ко всему такой впуск короче и воздух максимально быстро попадает в цилиндры. Самый народный метод это установка 4-х дроссельного впуска от Toyota Levin на ВАЗ. Необходимо приобрести: сам узел, изготовить коллектор-переходник и дудки, дополнительно к этому нужен фильтр нулевик, форсунки, ДАД (датчик абсолютного давления), регулятор давления топлива и прошивка. Так же в продаже встречаются готовые комплекты 4-х дроссельного впуска, которые вполне годятся к использованию. Рекомендуется ставить легкую поршневую (от Приоры например), т.к. крутить тяжелую поршню это допольнительные траты энергии, широкофазные валы, например СТИ-6 или СТИ-7 Туринг Лайт, доработанную ГБЦ с легкими клапанами и цельными толкателями, пружинами опель С20ХЕ, выхлоп паук 4-1 или 4-2-1 на 51, а лучше 63 трубе. С правильной конфигурацией мотор 2112 выдает порядка 180-200 л. с. Чтоб совсем запустить авто в космос, на объеме 1,5л, ставим валы СТИ Спорт-8. Конфигурацию мотора под подобные валы писать нет смысла, еденицы решаться такое собирать. К недостаткам можно отнести сокращение ресурс двигателя и это неудивительно, ведь движки на дудках крутятся 8000-9000 и более об/мин. Так что постоянных поломок и частого ремонта двигателя 2112 вам не избежать.

Особенности конструкции

Поскольку руководство автоВАЗ привлекало к проектированию 16-клапанного ДВС специалистов Дженерал Моторс (ГРМ) и Порше (компоновка), двигатель 2112 обладает следующими конструктивными решениями:

• впускные клапана управляются кулачками собственного распредвала, для выпускных клапанов имеется отдельный распредвал;
• внутри ГБЦ проложены маслоканалы;
• плавающая посадка поршневого пальца;
• отверстия в блоке под дополнительное навесное оборудование;
• кованные стальные шатуны длиной 121 мм.

Приятной особенностью для владельцев этих моторов стали гидротолкатели, избавляющие от периодической регулировки клапанов своими руками или на СТО.

Технические характеристики

• Годы выпуска – (1997 – 2004)
• Материал блока цилиндров – чугун
• Система питания – инжектор
• Тип – рядный
• Количество цилиндров – 4
• Клапанов на цилиндр – 4
• Ход поршня – 71мм
• Диаметр цилиндра – 82мм
• Степень сжатия – 10,5
• Объем двигателя 2112 – 1499 см. куб.
• Мощность двигателя 2112 – 93 л.с. /5600 об.мин
• Крутящий момент – 128Нм/3700 об.мин
• Топливо – АИ95
• Расход топлива — город 8,8л. | трасса 5,5 л. | смешанн. 7,2 л/100 км
• Расход масла – 50 г/1000 км
• Вес двигателя ваз 2112 — 127 кг

Масло для двигателя ваз 2112:

• 5W-30
• 5W-40
• 10W-40
• 15W40
• Сколько масла в двигателе 2112: 3.5 л.
• При замене лить 3.2 л.

Ресурс :

1. По данным завода – 150 тыс. км
2. На практике – 250 тыс. км

ТЮНИНГ

• Потенциал – 400+ л.с.
• Без потери ресурса – до 120 л. с.

Двигатель устанавливался на:

• ВАЗ 21103
• ВАЗ 2111
• ВАЗ 2112

Блок цилиндров

Блок цилиндров 2112 изготовлен из высокопрочного чугуна, и на первый взгляд, аналогичен блоку 21083. Главные отличия – это уменьшенный до 10 мм диаметр болтов крепления головки и отверстий для них в блоке, приливы под датчики системы впрыска топлива и совсем иная технология хонингования цилиндров при производстве.

Для блока ВАЗ 2112 определены пять размерных групп. Классы размеров обозначаются буквами: A, B, C, D, E.

Ремонт и тюнинг двигателя ВАЗ 2112 16 клапанов

Двигатель Лада 2112 2002, хэтчбек 3 дв., 1 поколение

03.2002 – 11.2009

Двигатель Лада 2112 1999, хэтчбек 5 дв., 1 поколение

02.1999 – 07.2008

1.5 л, 71 л.с., бензин, МКПП, передний привод	1499	ВАЗ-21102
1.5 л, 76 л.с., бензин, МКПП, передний привод	1499	ВАЗ-21102
1.5 л, 78 л.с., бензин, МКПП, передний привод	1499	ВАЗ-21102
1.5 л, 91 л.с., бензин, МКПП, передний привод	1499	ВАЗ-21120
1. 5 л, 93 л.с., бензин, МКПП, передний привод	1499	ВАЗ-21120
1.6 л, 81 л.с., бензин, МКПП, передний привод	1596	ВАЗ-11183
1.6 л, 89 л.с., бензин, МКПП, передний привод	1599	ВАЗ-21124
1.8 л, 98 л.с., бензин, МКПП, передний привод	1796	ВАЗ-21128
1.8 л, 105 л.с., бензин, МКПП, передний привод	1796	ВАЗ-21128

Модификации ДВС

Благодаря наличию свободного пространства внутри блока и ГБЦ сразу после создания базовой версии двухвального 16-клапанного движка 2112 стали появляться его версии:

• 21124 – форсировка ДВС до 89 л. с. за счет объема 1,6 л;
• 21126 – модернизация мотора до мощности 98 л. с., объем 1.6 л;
• 21128 – максимальные объемы камер сгорания 1,8 л, увеличение мощности до 105 л. с.

В этих версиях не гнет клапаны, капремонт нужен значительно реже. Первая версия создавалась исключительно ради увеличении объема и соблюдения норм Евро-3. Заводской тюнинг произведен за счет увеличения высоты блока до 197,1 мм и увеличения хода поршня.

Во второй версии конструкторы попытались обеспечить максимальный эксплуатационный ресурс узлов. Для этого используется специальное хонингование цилиндров по методу Federal Mogul. Блок 21126 имеет серый цвет, а количество классов ремкомплектов поршней и гильз цилиндров снижено до трех с шагом 0,01 мм.

Версия 21128 изготавливается не АвтоВАЗом, а сторонним производителем ЗАО Супер-Авто. Характеристики движка значительно улучшены:

• объем 1,8 л;
• крутящий момент 162 Нм;
• мощность 75 кВт.

Цилиндры расточены на 0,5 мм (диаметр 82,5 мм), разработан оригинальный коленвал, обеспечивающий ход поршня 84 мм, ширина колец изменена до 2 мм (маслосъемное), 1,5 мм (компрессионное нижнее) и 1 мм (компрессионное верхнее). Проходное сечение дросселя увеличено до 51 мм, установлены форсунки Siemens повышенной производительности.

Существуют еще две модификации ДВС 2112:

• 21127 – создан в 2013 году, крутящий момент повышен до 148 Нм, объем до 1,6 л, мощность до 106 л. с.;
• 21179 – первый вариант в линейке производителей с объемом 1,8 л для Ларгуса и Весты.

В первой версии решена проблема плавающих оборотов за счет замены двумя датчиками ДТВ (температура воздуха) и ДАД (абсолютного давления) одного ДМРВ (массового расхода воздуха).

В моторе 21179 впервые применен фазовращатель, создавался он на базе 21126, поэтому условно считается модернизацией поколения 2112.

Другие отличия

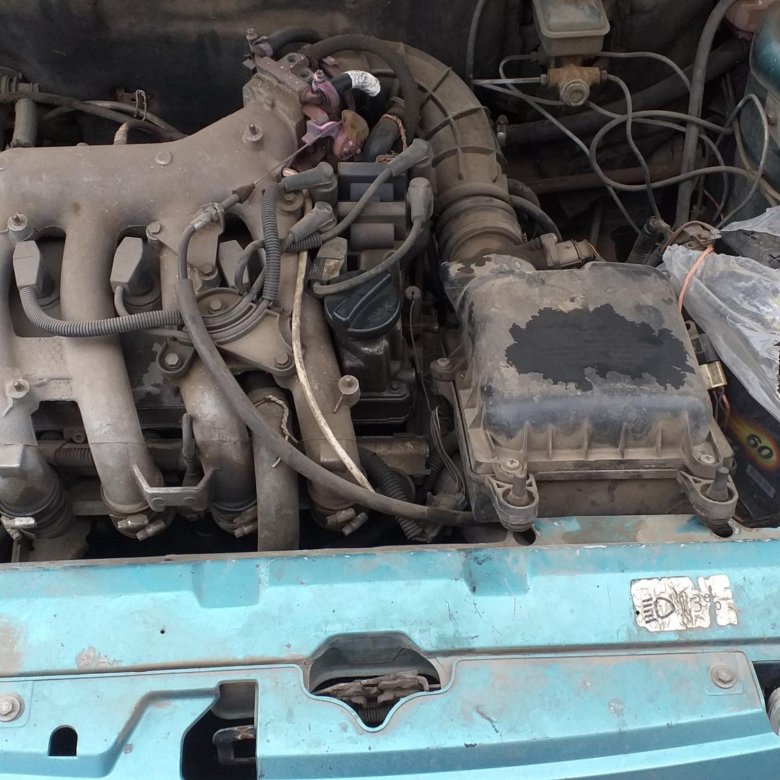

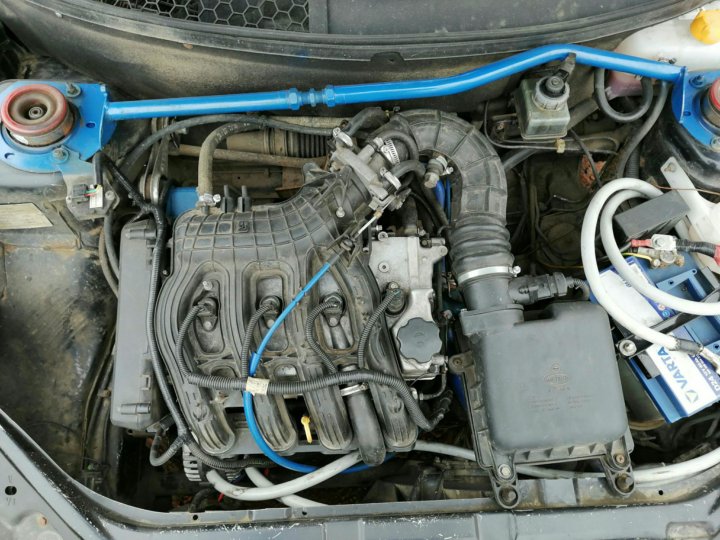

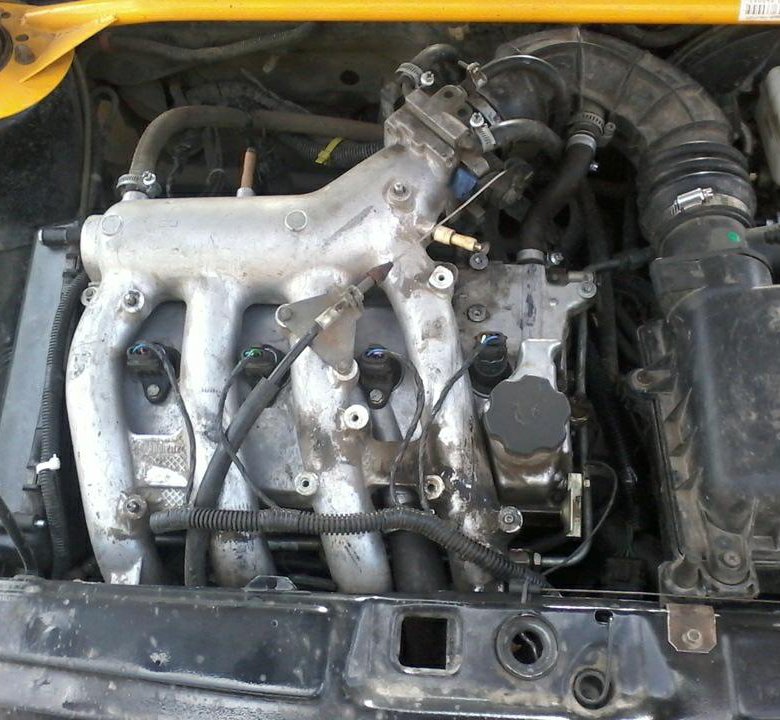

Движки отличаются также конструктивным исполнением «вдоха». 120-й впуск состоит из двух алюминиевых деталей: коллектора («рога») и ресивера, соединенных между собой резиновыми гофрами. Агрегат 21124 «украшает» впускная система, выполненная из пластика и состоящая из единой детали.

По-разному устроена система зажигания. ВАЗ 2112 оснащен модулем распределителя зажигания, а на 21124 для каждого цилиндра установлены индивидуальные катушки. В связи с различиями систем впуска и зажигания отличаются между собой и клапанные крышки.

1,6-литровый агрегат имеет еще некоторые отличия от собрата: регулятор давления перенесен с топливной рампы в насос, катализатор расположен непосредственно у ГБЦ, имеется 2 датчика кислорода (Евро-3) вместо одного (Евро-2) у 1,5 литрового. Раздельная конструкция кожуха ГРМ упрощает замену зубчатого ремня.

Часто спрашивают: где находится заводской номер двигателя на ВАЗ 2112? И действительно, номер, расположенный под воздушным фильтром, обнаружить довольно трудно. Находится он на заднем торце БЦ, под корпусом термостата. Чтобы найти нужные цифры, требуется освободить крепление воздушного фильтра и несколько отклонить его в сторону.

Если коррозия не позволяет прочитать порядковое обозначение, следует прибегнуть к помощи мелкой абразивной шкурки, а затем промыть площадку жидкостью WD-40.

пошаговых инструкций по демонтажу конструкции.

Сегодня поговорим о том, как заменить блок управления двигателем на автомобиле ВАЗ 2110-2112 и где вообще находится эта деталь электроники. Для тех, кто не в курсе, «мозги» — это главный элемент в ЭБУ, который отвечает за весь цикл подачи топлива в камеру сгорания и управляет всеми процессами работы двигателя.

Расположение блока управления на ВАЗ 2110-2112

Итак, «мозги» находятся непосредственно под панелью приборов, а именно в ее нижней части. Чтобы добраться до них, необходимо снять пластиковую панель со стороны пассажира, которая показана на фото ниже, с помощью крестовой отвертки:

А в недрах всей этой кучи проводов и реле с предохранителями можно найти сам контроллер, который прикручен в горизонтальном положении на планке:

Теперь ниже рассмотрим порядок снятия и установки контроллер.

Разборка и замена ЭБУ автомобилей ВАЗ 2110, 2111 и 2112

Итак, первым делом отсоединяем «минусовую» клемму от аккумулятора. Теперь стоит отметить, что для выполнения этой несложной работы вам понадобится следующий инструмент:

1. торцевая головка на 10
2. Рукоятка с трещоткой
3. Крестообразная отвертка

Добравшись до блока управления двигателем, необходимо отсоединить от него штекер со жгутом проводов, предварительно открыв металлическую защелку:

Теперь необходимо отвернуть две гайки крепления мозги», как показано на фото ниже:

Когда эти две гайки откручены, необходимо немного сдвинуть планку вправо, чтобы вывести ее из зацепления:

После этого можно аккуратно снять ЭБУ:

Стоит отметить, что при выходе из строя контроллера новый нужно ставить такой же, как был раньше — с завода. Цена новых контроллеров может колебаться от 4 500 до 10 000 рублей в зависимости от типа и года выпуска автомобиля. Установка осуществляется в обратном порядке.

Установка масляных форсунок на автомобиль ВАЗ 2112

Основным узлом автомобиля ВАЗ 2112 является двигатель. Тяжелые температурные режимы работы агрегата приводят к его перегреву, особенно основных элементов, которыми являются поршни.
Для снижения температуры во время движения автомобиля их днища охлаждаются маслом. Для этих целей во вторую, третью, четвертую и пятую опоры коренных подшипников запрессовываются специальные насадки.
Это трубки с подпружиненными шариками внутри. При запуске двигателя на повышенных оборотах происходит увеличение давления масла, которое давит на шарики, расположенные в форсунках.
Пружины начинают сжиматься, в трубках открываются отверстия, масло форсунки ВАЗ 2112 попадает на поршень снизу. На холостом ходу при низком давлении масла редукционные клапана, в которых находятся масляные форсунки ВАЗ 2112, закрыты, что обеспечивает нормальную смазку вкладышей коленчатого вала.

Совет: При капитальном ремонте двигателя или его ремонте необходимо поменять маслофорсунки на ВАЗ 2112 на новые. В процессе эксплуатации они изнашиваются, а больше всего засоряются, ослабевает пружина клапана. Это приводит к снижению оборотов двигателя, падению давления масла и плохому распылению.

Преимущества масляных форсунок

Поршни блока цилиндров отлиты из специального алюминиевого сплава. Каждый элемент имеет по три поршневых кольца: внизу — маслосъемное, вверху установлены два компрессионных.
На модели двигателя автомобиля ВАЗ 2112 поршни имеют плоское дно, на котором четыре выемки под клапаны. Оригинальная масляная форсунка ВАЗ 2112 для охлаждения поршня выполняется на шестнадцатиклапанном двигателе.
За счет дополнительного охлаждения поршней и смазки цилиндров увеличен ресурс двигателя.
Установка форсунок охлаждения масла позволяет:

• Уменьшить износ цилиндров и шатунно-поршневой группы.
• На поршень действуют значительно меньшие тепловые нагрузки, не позволяющие изменять геометрические размеры детали.
• При запуске двигателя в холодную погоду масло к поршням подается достаточно быстро.

Замена масляных форсунок

Насколько хорошо работают масляные форсунки в блоке ВАЗ 2112 зависит от:

• Смазка зеркала цилиндра, предохраняющая его от задиров.
• Охлаждение нижней части поршня.
• Отвод избыточного тепла.

На фото новая и старая форсунки. Отличие их только в цвете, но вне зависимости от этого старые нуждаются в замене.

Масляные форсунки двигателя ВАЗ 2112 слева — старые, справа — новые

Основная причина выхода из строя масляных форсунок — разрушение пружины клапана. Из-за этого падает давление на коренные шейки коленчатого вала, что приводит к повышенному износу шатунных и коренных подшипников.
Для замены масляных форсунок ВАЗ 2112 необходимо выбить их в сторону коленчатого вала выколоткой из алюминия или меди.

Совет: Работы своими руками необходимо выполнять аккуратно, чтобы не повредить монтажные отверстия.

• Старая форсунка снимается и на ее место устанавливается новая, со стороны коленвала ваз.
• Не сильными ударами молотка запрессовывается новый элемент. В этом случае нужно использовать прокладку из мягкого материала.
• В инструкции указано, что его нужно сажать с усилием, в определенное место. Потом насадка упирается и дальше не идет.

Совет: Нужно следить, чтобы масляная форсунка на ВАЗ 2112 не перекрывала масляный канал блока двигателя.

Установка масляной форсунки на автомобиль ВАЗ 2112

Как меняются масляные форсунки, мотор 16 клапанный ВАЗ 2112 можно увидеть на видео. При своевременной замене забитых масляных форсунок стоимость ремонта двигателя значительно снизится.

Тюнинг автомобилей ВАЗ

В автомобилях моделей ВАЗ, не имеющих масляных форсунок, и «двигатель горячий» целесообразно устанавливать такие элементы от двигателя ВАЗ 2112. В этом случае наиболее нагруженные части двигателя получат дополнительное охлаждение.
Форсунка масляная ВАЗ 2112 устанавливается с помощью сверла в блок цилиндров. Вначале сверлится отверстие малого диаметра, затем большого диаметра на глубину 5 миллиметров.
Места для форсунок не так много, поэтому верхняя часть форсунки срезана, как показано на рисунке ниже.

Доработка масляной форсунки автомобиля ВАЗ 2112

Форсунки лучше устанавливать так, как показано на рисунке красными точками.

Установка масляной форсунки с двигателя ВАЗ 2112 на ВАЗ 2121

В этом случае приборы будут больше «сидеть» в блоке, и при правильном направлении маслораспылительные отверстия не будут мешать коленвалу. С помощью молотка и напильника при необходимости можно подправить установку форсунки.
Действовать нужно аккуратно, чтобы не повредить корпус детали, он очень легко трескается и ломается.

Обрыв ремня ГРМ (ГРМ) 16-клапанного двигателя ВАЗ 2112 может привести к загибу клапанов. Итог — дорогой капитальный ремонт двигателя. Чтобы этого не произошло, необходимо своевременно производить замену ВАЗ 2112. Более того, вы можете сделать это самостоятельно.

[ Скрыть ]

Когда требуется замена?

Ремень имеет ресурс — установленный срок службы. Если этот срок истек, то запчасть необходимо заменить, даже если она выглядит нормально. Ведь разрыв может случиться в любой момент.

На вопрос, через сколько километров надо заменить ремень, чтобы ремень не оборвался, опытные автомобилисты дают разные ответы. Некоторые считают, что через 50-60 тыс. км. Другие уточняют: такой срок замены актуален для двигателя 8v (восьмиклапанный). Если установлен мотор 16v (шестнадцатиклапанный), то замену необходимо производить через 30-45 тысяч километров.

На видео практикующий врач показывает, как выглядят ремни ГРМ после длительного пробега и стоит ли верить рекламе. Снято каналом «ЭкспертР».

Выбор нового ремня

Необходимо подобрать ремень нужного размера. Длина изделия должна быть 742 мм. Важным для автомобилистов является вопрос, какого производителя лучше выбрать.

Сегодня качественную продукцию производят как зарубежные, так и отечественные поставщики:

1. Волжский автомобильный завод. Заводской ремень Лада 21126-1006040 считается чрезвычайно прочным и надежным и вполне конкурентоспособным по сравнению с импортными аналогами. И цена выигрывает.
2. Ремни отечественные БРТ «Балаково». По мнению специалистов, они не уступают зарубежным аналогам. По мнению многих владельцев ВАЗов, они превосходят их.
3. Ремни Бош. Бренд является синонимом качества продукции. Этот ремень Bosch без проблем отрабатывает свой срок. А вот подделки под маркой довольно часты. Качество контрафактной продукции не идет ни в какое сравнение ни с российской, ни с зарубежной продукцией.
4. Ворота 5631xs. Эти ремни популярны из-за их долговечности. Риск поломки в течение срока службы практически отсутствует.
5. Рысь 137 fl22. Японский ремень стоит относительно недорого по сравнению с другими импортными моделями. Но еще менее качественный, имеет меньший ресурс.

Как поменять своими руками?

Перед тем, как самостоятельно поменять ремень ГРМ, необходимо изучить схему ГРМ, запастись необходимым инструментом, а также представить порядок работ в виде последовательности действий.

Перед заменой изучите схему ГРМ

Между модификациями ВАЗ 2112 есть отличия, но основной алгоритм примерно одинаков для всех модификаций. Этот алгоритм можно использовать и на автомобилях ВАЗ других модификаций, например, 2110. Необходимо иметь хорошее руководство, пошагово объясняющее ход работ. А если есть хоть небольшой опыт обслуживания и мелкого ремонта автомобилей, мы спокойно проводим ГРМ своими руками и меняем необходимые детали.

Инструменты и материалы

Набор основных инструментов малый:

• Головки торцевые на 10, 15 и 17;
• накидной или рожковый ключ на 17;
• большая плоская отвертка;
• ключ для натяжного ролика (если на автомобиле установлен гидроусилитель руля).

Из материалов нужен новый ремень ГРМ.

Пошаговая инструкция

1. Работа начинается со снятия «минусовой» клеммы аккумулятора.
2. Головкой на 10 откручиваются шесть болтов и снимается крышка газораспределительного механизма.
3. Отключена микросхема датчика коленвала.
4. Крепление датчика коленвала откручено. Затем нужно снять датчик.
5. Отверстие датчика должно быть совмещено с местом на шкиве, где нет зубьев. Это сделано для того, чтобы датчик коленвала мог определить ВМТ (верхнюю мертвую точку). Кроме того, незубчатая часть используется для блокировки шкива. После центровки в отверстие датчика нужно поставить шестигранник на 12, и зафиксировать шкив.
6. При заблокированном шкиве откручивается гайка генератора.
7. Ослаблен болт натяжителя ремня. После этого ремень снимается. Часто при этой операции меняются также натяжной и опорный ролики, помпа.
8. Установка нового ремня ГРМ. Есть два способа правильно установить эту деталь. Первый: наденьте ремень со снятым натяжным роликом. Натяжение регулируется после установки ролика. Второе: надеваем ремень, прокручивая шкив распредвала выпускных клапанов с помощью ключа на 17.
9. Далее натягиваем ремень ГРМ с регулировочным болтом. Вращается ключом на 10. Вращение по часовой стрелке увеличивает натяжение, против — ослабляет.

Замена ремня на автомобиле с ГУР

Если в автомобиле есть ГУР. то процедура замены ремня ГРМ имеет некоторые отличия. Перед началом работы необходимо снять бачок гидроусилителя, так как он перекрывает доступ к ГРМ.

Кроме того, машины с ГУР не имеют регулировочного болта. Ремень натягивается с помощью натяжного ролика и специального ключа. Если такого ключа нет, можно использовать самодельное приспособление из двух гвоздей и отвертки. Во время работы необходимо проверять степень натяжения ремня, и при необходимости подтягивать его. В завершение нужно затянуть гайку натяжного ролика.

Особенности маркировки

Перед натяжкой ремня и затяжкой болтов необходимо проверить положение меток. Если метки установлены неправильно, то это в лучшем случае будет проявляться в снижении мощности и тяговых характеристик двигателя. В худшем случае, в тех двигателях, где возможен загиб клапанов, это может произойти даже при полностью исправном ремне ГРМ.

Во избежание этих проблем необходимо соблюдать порядок маркировки:

1. После установки ремня ГРМ, но до его натяжки метки на шкиве коленчатого вала и корпусе масляного насоса совмещены.
2. Метки ставятся на шкивах впускного и выпускного распределительных валов.
3. Ремень натянут, гайка натяжного ролика затянута.
4. Коленчатый вал вращается на два оборота. Если после этой проверки положение меток осталось прежним, можно заменить датчик коленвала, подключить разъем питания и заменить крышку ГРМ. Замена ремня ГРМ ВАЗ 2112 завершена.

Этапы замены ремня ГРМ можно увидеть на фото ниже.

Блокировка шкива коленвала Маркировка на коленвале Установка меток на шкивах клапанов

Цена вопроса

В случае самостоятельной замены одного ремня ГРМ стоимость ремонта определяется только ценой ремня. Это от 630-650 руб. Ролики стоят примерно одинаково, поэтому ремкомплект, состоящий из ремня и двух роликов, можно приобрести примерно за 2 тысячи рублей. Если решено заменить еще и помпу, то к этой цифре прибавляется еще 1200–1300 рублей.

По сравнению с работой в автосервисе, самостоятельная замена одного ремня сэкономит около 1500 рублей, а замена ремня и роликов — около 3 тысяч рублей.

Последствия несвоевременной замены

Если вовремя не поменять ремень ГРМ, он может порваться. Во время движения по шоссе это может привести к аварии. Если аварии удалось избежать, придется потратиться на эвакуатор, чтобы доставить машину к месту ремонта. В случае обрыва ремня движение распределительных валов и клапанов прекратится, а движение коленчатого вала продолжится, что может привести к повреждению клапанов в результате удара о них поршнями. Ремонт может ограничиться заменой ремня ГРМ и роликов. Но только если ставить 8 клапанный двигатель или 16v на 1600см см, то есть безопасный в плане загиба клапанов (21114, 21124 или просто 124).

В случае загиба клапанов потребуется капитальный ремонт двигателя, который будет стоить от 20-30 тысяч рублей. В некоторых случаях дешевле будет приобрести новый двигатель, хотя это приведет к другим проблемам — постановке на учет. Исходя из вышеизложенного, гораздо проще, безопаснее и дешевле вовремя поменять недорогую деталь.

Для поддержания нужной температуры в машине предусмотрена печка или обогреватель. встроенная автоматика системы управления контролирует необходимый нагрев воздуха при отклонениях температуры не более двух градусов Цельсия.
Воздух нагревается радиатором. Пройдя воздух через дефлекторы устройства, он распределяется в салоне автомобиля в зависимости от положения рукоятки, управляющей его потоками.
Когда течет антифриз, чаще всего приходится менять радиатор печки на ВАЗ 2112. В предлагаемой статье рассмотрено, как выполнить эту работу своими руками.

Система отопления автомобиля ВАЗ 2112

Без работающей системы отопления невозможно создать уют и комфорт в салоне автомобиля в холодное время года, и незаменимым устройством в ней является печка. В салоне автомобиля ВАЗ 2112 вентиляция приточно-вытяжная.
Воздух поступает в него через специальные отверстия, расположенные в накладках на . Воздух подается принудительно, вентилятором отопителя или самопроизвольно.
Между дверными панелями расположены щели, через которые воздух выходит из салона. С этой же целью в торцах дверей предусмотрены отверстия.
Встроенные в них клапаны пропускают воздух и задерживают его проникновение внутрь. Это улучшает теплоизоляцию в салоне.
Для обогрева воздуха в ВАЗ 2112 используется радиатор на печке, который перед входом в салон делает нужную температуру воздуха.
Особенности устройства автомобиля ВАЗ 2112:

• Автомобиль ВАЗ 2112 находится в пластиковом кожухе, расположенном горизонтально под приборной панелью.
• Конструкция состоит из двух рядов алюминиевых трубок, на которые напрессованы два пластиковых бака. На левом баке два штуцера: через один осуществляется слив, а через другой подается охлаждающая жидкость.
• Для регулирования количества поступающего воздуха в систему отопления устанавливаются заслонки. Мимо радиатора проходит его основная часть.
  При крайнем положении жалюзи нет притока воздуха в кабину.
• В системе нет клапана, который бы перекрывал подачу теплоносителя. Поэтому при работающем двигателе обеспечивается постоянный прогрев радиатора печки, чем достигается быстрый прогрев салона, а уменьшение стыков в системе улучшает ее герметичность.

Как заменить радиатор печки старого образца на автомобиле ВАЗ 2112

Течь антифриза на автомобиле ВАЗ 2112 причина, по которой требуется замена радиатора печки. Без разборки моторного щита определить, почему течет антифриз, не представляется возможным, поэтому лучше сразу установить на ВАЗ 2112 новый радиатор печки.
На автомобили выпуска до 2003 года устанавливаются отопители салона старого образца; после сентября того же года в автомобили устанавливаются новые устройства. Замена радиатора печки новой модели ВАЗ 2112 осуществляется с некоторыми отличиями от старых конструкций.
Перед установкой нового блока необходимо снять радиатор печки старого образца на ВАЗ 2112.
Для этого:

• Сливы антифриза. Слить его можно из блока двигателя в емкость или через расширительный бачок, установленный под капотом.
  Откручена крышка расширительного бачка, который сбрасывает давление в системе. Затем сняли сливную пробку, предварительно перед этим нужно открутить и убрать модуль зажигания в сторону.

При сливе антифриза через расширительный бачок с печки снимается шланг, затем резиновый патрубок, имеющий Г-образный профиль.

Совет: Если слитый антифриз чистый, то можно потом залить его обратно.

• Снято расположенное рядом с резиновым жабо компрессора капот или лобовое стекло.
• Выкручивается винт крепления оборки, расположенный под.
• Открутите четыре винта верхнего крепления с правой стороны жабо.
• Отсоединяются хомуты, которыми крепятся провода и шланги к оборке.
• Минусовой провод и плюсовой вывод вентилятора отсоединены от кузова.
• Слева в оборке откручиваются 2 винта, деталь выдвигается немного вперед.

Совет: Волан не обязательно снимать полностью.

• После откручивания пяти винтов и снятия двух гаек снимается пластиковая накладка лобового стекла.
• Отсоединяют клемму датчика уровня антифриза, если он есть, и снимают шланг отвода пара с расширительного бачка.
• Шланг для омывания отсоединен от крепления лобового стекла.
• Четыре винта удаляются, как показано на фото.

• Сняты стеклоочистители, демонтирована облицовка лобового стекла.
• Вентилятор и зажимы, удерживающие корпус отопителя, снимаются.
• Винты на корпусах передней части вентилятора и откручиваются.
• Вместе с вентилятором демонтируется передняя часть корпуса вентилятора печки.

• Корпус снимается салонный фильтр.
• Удалена задняя часть корпуса вентилятора.
• Ослабляются хомуты и снимаются шланги подачи антифриза и отвода пара.
• Снимется радиатор отопителя старого образца на автомобиле ВАЗ 2112, пришедший в негодность.
• Ниша радиатора очищается от грязи и мусора, сборка узла по схеме старого образца производится в обратном порядке.

Совет: При установке пластикового корпуса нужно следить, чтобы педаль попала в нужный паз, не осталось лишних креплений, все плоскости должны плотно прилегать друг к другу. В противном случае микромотор-редуктор не сможет двигать заслонки печки, а, следовательно, обогрев салона в автомобиле будет затруднен или вообще отсутствовать.

Как заменить радиатор печки нового образца на автомобиле ВАЗ 2112

Замена радиатора печки ВАЗ 2112 нового образца осуществляется с демонтажа устройства. К кузовному отопителю новой конструкции крепится одним винтом, который находится в районе середины нижнего торца лобового стекла, над выпускным коллектором – двумя гайками, возле фильтра в левом углу – одной гайкой.
При наличии бачка омывателя, предназначенного для заднего стекла, его необходимо демонтировать.
Необходимо:

• Ослабьте винты и снимите воздушный фильтр.
• Откручивается большой винт и два меньших, расположенных снаружи отопителя.
• Печка разделена на две части — правую и левую. Первую нужно отвести как можно правее, а левую убрать.
  Для этого нужно взять его в левую руку с левой стороны, а другой рукой с правой стороны, слегка повернув вверх от себя.
• Выводится сначала справа, а потом убирается вся левая сторона устройства.
• Правая сторона снимается достаточно легко.
• Снимается шланг, отводящий пар через отверстие, расположенное с правой стороны шумоизоляции лобового щита.
• Правая часть печки новой модели автомобиля ВАЗ 2112 состоит из двух частей. Между собой они соединены железными скобами. Между ними печать. После разделения двух частей вы можете получить доступ к заслонке.

Совет: При замене демпфера лучше установить вклеенный алюминиевый демпфер. В любом случае будет элемент из пластика или алюминия; он должен быть отрегулирован на месте для свободного перемещения.

• После установки новой заслонки ее необходимо вручную установить в положение, при котором будет поступать холодный воздух, в этом случае радиатор отопителя закрывается заслонкой.
• Датчик температуры перемещен в положение «мин.» должность.
• Зажигание включено. В этом случае датчик перемещается в нужное положение и его проще установить на место, заслонка и редуктор находятся в положении «мин». должность.

Совет: Для облегчения демонтажа, а затем установки ветрозащитной накладки поможет приобретенная на шланге омывателя двойная.

Чтобы удешевить последующий ремонт, лучше параллельно выполнять другие работы, при которых необходимо разобрать отопитель: заменить салонный фильтр, сделать шумоизоляцию.
Итак:

• В конце сборки печки доливается антифриз. Проверяется работа устройства.
• Причиной того, что патрубки радиатора печки могут не греться, может быть воздушная пробка, образовавшаяся в системе охлаждения двигателя.

Есть видео инструкция для ВАЗ 2112 — как правильно снять радиатор печки. Придерживаясь этих правил, можно уменьшить потери денег и времени при замене радиатора печки.
Для снижения расхода тепла при обогреве салона можно утеплить короб и кожух изнутри печки автомобиля ВАЗ 2112. Как утеплить радиатор печки?
Заделайте изолоном или другим материалом все щели вокруг радиатора, заизолируйте шланги, по которым охлаждающая жидкость подается к радиатору отопителя. При своевременной замене радиатора отопителя автомобиля ВАЗ 2112 в салоне в зимний период водитель и пассажиры будут чувствовать себя комфортно и уютно.

ВАЗ 2112 практически аналог «десятки», известной российским автолюбителям. Серийное производство автомобилей этой марки началось в 2000 году.

(см. фото).

Первые автомобили оснащались двигателем с ременным приводом. Несмотря на ряд доработок, типичной проблемой для них стали «загнутые» клапана, которые деформировались при обрыве ремня. В 2004 году проблема была решена производителями за счет увеличения глубины канавки поршня.

Однако с необходимостью замены клапанов современные водители все же сталкиваются, хотя и не так часто. В целом этот процесс не представляет сложности, поэтому каждый водитель способен произвести ремонт, не обращаясь в сервис.

Итак, клапана в автомобиле являются элементом ГБЦ (ГБЦ). Именно эта деталь отвечает за процессы сгорания топлива в двигателе и удаление выхлопных газов (см. рисунок).

К ее составным элементам относятся:

1. Крышка для защиты от механических повреждений.
2. Резиновая прокладка, выполняющая функцию уплотнения. Он находится в том месте, где крепится крышка.
3. В передней части блока находится привод распредвала и натяжитель цепи.
4. камеры сгорания.
5. Резьбовые отверстия для форсунок и свечей зажигания.
6. Отверстия для крепления входного и выходного коллекторов.

В верхней части головки блока цилиндров также находятся другие детали, такие как распределительные валы, упорные шайбы и т. д. Здесь же находится газораспределительный механизм (ГРМ).

Неподвижные части ТО Головка блока цилиндров включает в себя седла клапанов, служащие для обеспечения герметичности ГРМ. К несъемным деталям также относятся направляющие клапанов.

Типичная проблема, с которой сталкиваются водители автомобилей ВАЗ 2112 – необходимость замены клапанов. Причины выхода из строя могут быть разными, часто они выходят из строя из-за перегрева двигателя автомобиля.

1. Наличие детонации при работе двигателя.
2. Останов двигателя при запуске автомобиля.
3. Снижение компрессии в цилиндрах.

Наличие любого из этих признаков может свидетельствовать о неисправности клапана.

Конечно лучшее решение в такой ситуации обратиться в сервисный центр. Однако сложное финансовое положение или нехватка времени зачастую не позволяют прибегнуть к услугам профессионалов. Тогда можно попробовать устранить поломку самостоятельно.

Как заменить клапана своими руками?

Замена клапанов ВАЗ 2112 производится следующим образом:

1. В первую очередь необходимо вытащить все съемные детали ГБЦ, а также отсоединить провода.
2. Затем снимается крышка ГБЦ.
3. Нагар удален с цилиндров. Это можно сделать, надев на дрель специальную щетку.
4. Далее клапаны необходимо высушить и удалить пинцетом. Для этого нужно подтянуть пружину.

На край клапана наносится алмазная крошка

5. .
6. Клапан возвращается.
7. Головка блока цилиндров собирается.

Пункт 5 представляет особую трудность. На нем стоит остановиться подробнее. Итак, притирка осуществляется следующим образом:

1. Наденьте резиновую трубку на направляющий клапан.
2. Прокручивайте клапан до тех пор, пока на его кромке не образуется равномерный след алмазного песка.
3. Удалите остатки притирочной пасты.

Если этот метод не помогает, клапан следует заменить на новый.

Преимущества 16-клапанного двигателя

ВАЗ 2112 с 16 клапанами двигателя имеет ряд преимуществ перед автомобилями той же марки, но с меньшим количеством клапанов. Основное его преимущество заключается в возможности достижения максимальной мощности двигателя вне зависимости от типа последнего. (см. рисунок).

Для сравнения:

1. ВАЗ 2112 объемом 1500 куб.см, имеет мощность 77 л.с.
2. ВАЗ 2112 того же объема может иметь мощность до 90 лошадиных сил.

Такое отличие возможно из-за того, что во втором случае наполнение цилиндров тепловоздушной смесью значительно выше.

Кроме того, преимущества 16-клапанного двигателя:

1. Более качественная работа системы охлаждения и, как следствие, большая прочность агрегата.
2. Возможность увеличения детонационной стойкости мотора. Это особенно важно, если используется низкокачественное топливо.
3. При 16 клапанах впускной и выпускной тракты вынесены на противоположные стороны головки блока цилиндров, что облегчает их монтаж, ремонт и т. д.

Другие случаи, когда требуется демонтаж головки блока цилиндров

Конечно, снимать ГБЦ при каждой поломке не обязательно. Это необходимо только в том случае, если требуется капитальный ремонт. К таким «основным» случаям относятся:

1. Износ прокладки.
2. Образование нагара на деталях.
3. деформация клапана.
4. Необходимость замены направляющих втулок.
5. Неисправность распределительного вала и т. д.

Безусловно, ремонт самостоятельный или в сервисе, в любом случае предполагает определенные финансовые затраты. Чтобы обеспечить бесперебойную работу двигателя, необходима регулярная диагностика ГБЦ. Рекомендуется использовать качественное топливо. Кроме того, старайтесь не допускать перегрева автомобиля – из-за этого может повести головку блока цилиндров.

Если какие-то моменты остались для вас непонятными, то вы можете наглядно ознакомиться с процессом замены клапанов, посмотрев видео:

Ваз 2112 инструкция по эксплуатации 16 клапан

Устройство и теневые характеристики автомобилей ВАЗ десятого семейства.

Автомобили ВАЗ относятся к той небольшой категории авто которые могут своими руками , и при этом ремонт автомобиля не «влетит вам в копеечку», но потребует минимальных материальных затрат. В разделе подробно описаны все технические характеристики легковых автомобилей автомобилей ВАЗ ВАЗ 2110, ВАЗ 2111, ВАЗ 2112. Лада Калина, Лада Приора будет обсуждаться в соответствующих разделах сайта. Автомобили ВАЗ 2101, ВАЗ 2102, ВАЗ 2103, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107 (классика), ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 (Лада Самара), ВАЗ 2114, ВАЗ 21485, 90ie автомобили с перспективой «вымирания» рассмотрим более кратко.

ВАЗ-2110, -2111, -2112 (десятое семейство) и их модификации — пятиместные автомобили с передним расположением двигателя. Кузов ВАЗ 2110, 2111, 2112 — несущая конструкция, цельнометаллический, сварной. Тип кузова: ВАЗ-2110 — седан, ВАЗ-2111 — универсал, ВАЗ-2112 — хэтчбек. Двигатели ВАЗ 2110, 2111 — четырехцилиндровые, рядные, четырехтактные, бензиновые, объемом 1,5 л и мощностью (по DIN 70020) от 52,5 до 68,8 кВт (71,4-93,6 л.с.), с системой впрыска топлива и трехкомпонентным каталитическим нейтрализатором с обратной связью или без нее (ранее некоторые автомобили оснащались карбюраторными двигателями без каталитического нейтрализатора). Для автомобилей с двигателем мод. 2112 (16-клапанная) — другая схема подвески силового агрегата (на четырех опорах вместо трех — для компенсации возросшего крутящего момента), сцепление с измененными характеристиками нажимной пружины и демпферной пружины ведомого диска, колеса с ободом диаметр 13 дюймов (8 клапанный двигатель), 14 дюймов (16 клапанный).

Схема подключения системы управления двигателем ВАЗ-2111 с распределенным впрыском топлива по нормам токсичности ЕВРО-2 (контроллеры МР7. 0) автомобилей ВАЗ-21102, -2111, -21122.

Электросхема системы управления двигателем ВАЗ-2111 с распределенным впрыском топлива по нормам токсичности ЕВРО-2 (контроллеры М1.5.4Н, «Январь 5.1») автомобилей ВАЗ-21102, -2111, -21122

Электропроводка схема системы управления двигателем ВАЗ-2111 с распределенным впрыском топлива по российским нормам токсичности (контроллер М1.5.4) автомобилей ВАЗ-21102 2111 21122. Места соединения розово-черного, красного и зеленого проводов с красной полосой на схеме не показаны.

В данной статье приведена принципиальная схема электропроводки автомобиля ВАЗ-21102, указаны датчики, лампы освещения, другие элементы и показаны их соединения на электрической схеме.

В данном разделе сайта освещаются вопросы, затрагивающие вопросы ремонта и обслуживания ВАЗ 2110. Здесь собраны подробные инструкции от опытных механиков и автовладельцев, представленные в различных формах. Фотоотчеты, с сопроводительными текстовыми комментариями, позволят водителю увидеть те детали, которые используются в процессе ремонта или замены. В них, как правило, содержит дополнительную информацию относительно правильности действий и используемых для них инструментов.

Однако не только фото материалы позволят вам отремонтировать ВАЗ 2110 своими руками. Видеоуроки столь же информативны и помогут вам быстрее вникнуть в суть происходящего … Их наглядность значительно выше, что позволит владельцам быстро разобрать и запомнить ключевые этапы, которые выбраны руководством по ремонту для ВАЗ 2110 обеспечивает.

Советуем изучить наиболее распространенные процедуры ремонта. Ввиду возраста двигателя и дорожных условий, ВАЗ 2110 8 клапанов ему наверное не помешает. Если вы чувствуете изменение поведения автомобиля при переключении скоростей, то ВАЗ 2110 будет не лишним. Это решит проблемы с электрической цепью. Не менее частым, чем остальные, является ВАЗ 2110.

В свою очередь, при проведении ремонтных работ на ВАЗ 2112 ремонт и техническое обслуживание необходимо знать о тех процедурах, которые могут понадобиться чаще всего. Для данной модели это ВАЗ 2112 и замена прокладки ГБЦ ВАЗ 2112. Именно эти два вида ремонтных работ чаще всего интересуют владельцев.

Возникшие вопросы в процессе изучения материала можно задать прямо на сайте. Для этого достаточно выйти из них с помощью соответствующей кнопки. Ответ появится в ближайшее время. Он расставит все точки и закроет пробелы в знаниях.

История создания ВАЗ 2110

Проект под названием « » появился задолго до того, как модель вышла на конвейер. В 1983 году конструкторы задумали превратить «хэтчбек» ВАЗ 2108 в в новом седане. Список изменений был настолько длинным, что в 1984 году было принято решение выделить проект, и в качестве модификации ВАЗ 2108 заняться моделью ВАЗ 21099.

В 1985 году появился первый экземпляр ВАЗ 2110. Модель долго тестировалась и дорабатывалась, пока впервые не предстала перед обывателем в одном из номеров журнала «За рулем» (1990 г.). Снимки были сделаны тайно, за два года до запланированного выпуска автомобиля.

К сожалению, кризис не позволил выполнить план, поэтому производство было отложено еще на 3 года. И так в 1995 году началась активная сборка ВАЗ 2110 .

Первые модели имели массу преимуществ по сравнению с другими русскими автомобилями. Несмотря на карбюраторный двигатель (1,5 л 72 л.с.), которым комплектовались в самом начале, в машине была электронная система управления двигателем и блок диагностики. Более современный внешний вид также подкупил покупателей.

В 2007 году был произведен глубокий рестайлинг модели, в результате которого появилась Лада Приора. Еще 7 месяцев обе машины выпускались параллельно, после чего АвтоВАЗ прекратил выпуск ВАЗ 2110 … Сборка модели была перенесена в Украину, где продолжалась до 2014 года. появилась новая модель под названием ВАЗ 2112. Сменив предшественницу 2109, она продолжила серию хэтчбеков, но смогла похвастаться более чувствительным управлением , которое можно даже охарактеризовать как спортивное.

ВАЗ 2112 комплектуется 5-ступенчатой ​​механической коробкой передач, работает по системе переднего привода и имеет возможность установки одного из нескольких двигателей. В стандартной комплектации** используется 1,5-литровая версия с 16 клапанами**, многоточечным впрыском и максимальной мощностью 93 л.с. Среди модификаций можно найти как более бюджетные варианты, так и более серьезную альтернативу.

В 2008 году модель снята с производства. В отличие от других автомобилей АвтоВАЗа, никогда не передавался на другие заводы.

Известные модификации автомобиля ВАЗ 2112 модель

Несмотря на свое недолгое существование, модель получила ряд модификаций :

• ВАЗ 21120 или стандартная сборка имели вышеупомянутый 16-клапанный двигатель объемом 1,5 литра;
• ВАЗ 21121 получил двигатель 1,6 л с 8 клапанами;
• ВАЗ 21122 стал обладателем двигателя 1,5 л с 8 клапанами. Модель слыла бюджетным вариантом, так как выпускалась без электростеклоподъемников , использовала невентилируемые тормоза и оснащалась 13-ю дисками;
• ВАЗ 21123 – это трехдверная модификация под названием Lada 112 Coupe. Выпускался ограниченной серией с 2002 по 2006 год. Автомобиль имел 16 клапанный с 1,6-литровым двигателем «Люкс» .;
• ВАЗ 21124 — автомобиль с небольшими изменениями, решившими проблему с загибанием клапанов и увеличившим объем двигателя до 1,6 литра. Выпускался с 2004 по 2008 год;
• ВАЗ 21128 — самая мощная версия автомобиля , получившая 16-клапанный двигатель рабочим объемом 1,8 литра и максимальной мощностью 105 л.с.

Для тех, кто хочет самостоятельно провести диагностику и ремонт своего автомобиля, важно, чтобы под рукой всегда было понятное руководство, в котором можно найти ответы на все вопросы. Эта книга является хорошим руководством по ремонту автомобилей определенного семейства. Много красочных иллюстраций, которые помогают понять, что именно нужно делать в той или иной ситуации. Там есть вся информация об автомобилях рассматриваемой группы, их параметрах, характеристиках, оснащении.

Справочник рассказывает о технике безопасности, особенностях диагностики. Подробно описаны наиболее распространенные неисправности, указаны вероятные причины неисправностей и рекомендации по устранению всего. Книга содержит картинки с подписями, отражающими, как проводить разборку и ремонт поэтапно. В приложениях содержится информация об инструментах, материалах, смазочных материалах, деталях, которые могут понадобиться при ремонте рассматриваемых автомобилей, а также есть схемы электрооборудования. Справочник будет полезен всем водителям, а также работникам автосервисов, занимающимся ремонтом и диагностикой неисправностей.

На нашем сайте Вы можете бесплатно и без регистрации скачать книгу «ВАЗ-2110, -2111, -2112 с двигателями 1.5; 1.5i; 1.6i. Устройство, обслуживание, диагностика, ремонт: Иллюстрированная инструкция» в формате fb2 , rtf, epub, pdf, txt, прочитать книгу онлайн или купить книгу в интернет-магазине.

Автомобили малого класса ВАЗ-2110 (экспортное наименование LADA 110) с четырехдверным пятиместным кузовом типа седан (класс С по международной классификации) оснащаются инжекторными двигателями объемом 1,6 л: восьмиклапанный ВАЗ-21114 с мощностью 80,2 л. с. и шестнадцатиклапанные модели ВАЗ-21124 мощностью 89.1 л.с. Двигатели расположены поперек моторного отсека, оснащены трехходовым преобразователем ОГ замкнутого цикла и соответствуют нормам Евро-2 и Евро-3.

Ранее на автомобили устанавливались двигатели рабочим объемом 1,5 литра: сначала карбюраторные, а затем инжекторные. Кузов несущий, цельнометаллический, сварной конструкции с распашными дверями, передними крыльями, капотом и крышкой багажника. Открывающийся из багажника люк, ведущий в салон, позволяет перевозить длинномерные предметы. Часть выпуска модификации 21103 с 16-клапанным двигателем ВАЗ-2112 оснащается кондиционером, а с конца 2002 года по заказу — гидроусилителем руля ZF. Данная модификация отличается от базовой капот интегрированной решеткой радиатора более современной формы и передним бампером, а также оригинальными фарами головного света. Также были изменены задние фонари, молдинги и детали салона.
В 1998 году начат выпуск автомобиля ВАЗ-2111 (экспортное название LADA 111) с кузовом универсал. По компоновке, двигателю, трансмиссии, ходовой части, оборудованию кузова этот автомобиль идентичен ВАЗ-2110. Отличается только измененной задней частью с большой дверью багажника. Багажник у этой машины самый большой в семействе: 490 литров при поднятом заднем ряду сидений и 1420 литров при сложенных.

Производство автомобиля ВАЗ-2112 (экспортное наименование LADA 112) с кузовом хэтчбек начато в 2000 году. Компоновка автомобиля такая же, как у ВАЗ-2111, но кузов имеет большой угол наклона задней двери. На этой модели автомобиля используются только инжекторные двигатели: как 8-клапанные, так и 16-клапанные. Заднее сиденье складывается в пропорции 2:3, что увеличивает объем багажника с 415 литров до 1270 литров. Салон, как и у других моделей семейства, комплектуется комплектациями «стандарт», «норма» и «люкс». В новейшее оборудование входят противотуманные фары, очиститель и омыватель фар, 14-дюймовые легкосплавные диски, трехкомпонентный каталитический нейтрализатор (Евро-2), внутренняя шумоизолирующая обивка капота, дуга безопасности в дверях, иммобилайзер, бортовая система управления, бархатная обивка сидений и мягкая обивка дверей, центральный электрозамок дверей, электростеклоподъемники. Опционально устанавливаются бортовой компьютер, электрообогрев передних сидений, электропривод наружных зеркал заднего вида, антиблокировочная система тормозов, подушка безопасности и люк в крыше.
Предлагаем Вашему вниманию руководство по ремонту и эксплуатации автомобиля ВАЗ-2110i,-11i,-12i. Книга охватывает модификации автомобилей с двигателями 2111i (1,5 л, 8-клапанный, инжекторный), 2112i (1,5 л, 16-клапанный, инжекторный), 21114i (1,6 л, 8-клапанный, инжекторный), 21124i (1,6 л, 16 — клапан, впрыск).

Инструкция проиллюстрирована подробными фотографиями, показывающими пошаговый процесс ремонта, благодаря чему даже начинающий автовладелец легко разберется в ремонтных операциях. Способы ремонта выбраны исходя из использования стандартного набора инструментов в условиях гаража, а фотоматериалы подготовлены в процессе разборки и сборки автомобилей высококвалифицированными автослесарями. В процессе описания ремонтных операций даются полезные советы, основанные на практике опытных автомобилистов. Даны перечни возможных неисправностей и рекомендации по их устранению, а также инструкции по разборке, сборке, регулировке и ремонту узлов и систем автомобиля с использованием готовых запасных частей и узлов. Структура книги выполнена таким образом, что фотографии или рисунки, не имеющие порядкового номера, являются графическим дополнением следующих абзацев. Книга может быть полезна всем автолюбителям, выполняющим ремонт автомобилей своими силами.

Двигатель ВАЗ-2112: характеристики, фото

Надежный двигатель ВАЗ-2112 используется в основном на седанах, универсалах и хэтчбеках отечественного производства. Они могут иметь восемь или шесть клапанов, быть с карбюраторной или направленной точечной подачей топлива. В качестве системы зажигания используется центральный распределительный модуль или независимые катушки. Рассмотрим характеристики и особенности одного из самых популярных представителей этой серии (1997 года выпуска).

Кратко о характеристиках

Двигатель ВАЗ-2112 имеет следующие параметры:

• Модификация — бензиновый четырехтактный двигатель.
• Расположение и количество цилиндров четыре рядных элемента.
• Мощность — распределенный впрыск впрыска.
• Количество клапанов 16.
• Рабочий объем (в зависимости от комплектации) 1,48/1,59 л.
• Номинальная мощность 93/89 лошадиных сил.
• Компрессия — 10,5/10,3.
• Максимальный крутящий момент 140/131 Нм.
• Экологический стандарт Евро 3/4.

Описание

Отечественный двигатель ВАЗ-2112 на 1,5 л изготовлен по определенной конструкторской схеме. Оснащен 16-клапанным механизмом, практически полностью дублирует модель 2110, по блоку цилиндров повторяет версию «восьмерки» (21083). В этом можно убедиться, сравнив схематические и геометрические параметры агрегатов.

Блоки не взаимозаменяемы; они отличаются размерами фиксаторов головки блока цилиндров. Детали серии 2110 имеют масляные каналы для подвода жидкости к днищу узла и отсеку охлаждения поршней.

Сравнительные параметры

Основные отличия двигателя ВАЗ-2112 от двигателя 21124 (в скобках — аналогичные характеристики 24-й модификации):

• Рабочая высота блока цилиндров 194,8 (197,1) мм.
• Ход поршня 71 (75,6) мм.
• Объем блока — 1,6 (1,5) л.

Поршни тоже различаются между собой. В обеих версиях есть прорези для гарантированного выхода диска клапана. Тем не менее, в рассматриваемом варианте они рассчитаны только на штатную работу ГРМ, при обрыве ремня риск заклинивания клапанов и поршней становится больше. Несмотря на небольшое снижение мощности, ваз 21124 ремонтопригодна заменой ремня без необходимости полной переборки мотора.

Характеристики

Версии силовых агрегатов также различаются способом впрыска. Двигатель ВАЗ-2112 состоит из нескольких основных элементов, среди которых алюминиевый коллектор и ресивер, соединяющий обе части резиновой гофрой. У 24-й модели впускной механизм выполнен из пластика и монолитной составляющей.

Агрегат 1,6 л имеет регулятор рабочего давления, который перенесен с топливной рамы на насос с непосредственным расположением катализатора возле ГБЦ. Кроме того, предусмотрены два кислородных индикатора, а также отдельная конструкция ГРМ, соответствующая нормам Евро-3 с упрощенной конструкцией зубчатого ремня.

Блок зажигания на новом двигателе ВАЗ-2112 оснащен модулем распределения впрыска, в отличие от модификации 21124, в которой используются отдельные катушки для каждого цилиндра. Эти особенности влияют и на устройство клапанных крышек. Серийный номер мотора находится под воздушным фильтром, найти его не так просто. Для считывания необходимой информации необходимо освободить крепление воздушного фильтра и немного наклонить его в сторону.

Эксплуатация

16-клапанный двигатель ВАЗ-2112 при должном уходе работает практически безотказно, так как в основе лежит модификация немецкого Порше. Определенным недостатком конструкции является использование зубчато-ременной передачи. Особенность его эксплуатации во многом связана с отечественными реалиями, которые требуют использования качественных деталей, которые не всегда есть в наличии на нашем рынке.

Дополнительная проблема – сложность обслуживания. Большинство пользователей полагаются на собственное «авось», доводя установку до максимального износа. В этом плане версия 21124 выглядит более презентабельно, так как у нее отсутствует проблема загиба клапанов посредством напыления на головки поршней.

Распространенные проблемы и неисправности

Ниже приведены типичные виды неисправностей рассматриваемого силового агрегата.

• Температура двигателя ВАЗ-2112 набирается медленно. В этом случае рекомендуется проверить термостат и состояние хладагента.
• Триммер двигателя может быть вызван неисправностью распределительного модуля, высоковольтной проводки, свечей зажигания.
• Заедание привода в движении или при переключении передач, что может свидетельствовать о засорении дроссельного механизма или связанных с ним датчиков.
• Холостые обороты двигателя ВАЗ-2112 свидетельствуют о нестабильной работе. Это свидетельствует о неисправности датчиков управления и дроссельной заслонки.
• При запуске силовой агрегат не запускается (возможна неисправность в системе питания или зажигания).
• Стук гидрокомпенсаторов. Это особенно опасно при дестабилизации работы шатунных или коренных элементов, приводящей к снижению давления масла в силовом агрегате.
• Нарушение тяги мотора, что сопровождается вибрациями. Специалисты советуют срочно сделать диагностику «двигателя».
• Недостаточное давление масла. Причин может быть несколько, одна из них – несвоевременная замена рабочей жидкости. Возможный исход – выход из строя масляного насоса.
• Включение индикатора низкого уровня масла. Прекратите движение, пока не будет выяснена причина проблемы.

Схема и устройство

Ниже приведена общая схема рассматриваемого двигателя и пояснения.

1. Картер
2. Передний сальник коленчатого вала.
3. Коленчатый вал.
4. Шкив.
5. Масляный насос.
6. Привод-генератор.
7. Зубчатый ремень.
8. Передняя крышка ГРМ.
9. Шкив насоса хладагента.
10. Натяжной ролик.
11. Элемент шестерни распределительного вала.
12. Крышка ГРМ.
13. Сальник распределительного вала.
14. Распределительный ролик.
15. Гидравлический толкатель.
16. Пружина клапана
17. Направляющая втулка.
18. Выпускной клапан.
19. Приемный механизм.
20. Фиксатор подшипников распределительных валов.
21. Корректирующая трубка.
22. Крышка головки цилиндров.
23. Пластиковый люк.
24. Свеча зажигания.
25. Распредвал впускных клапанов.
26. Впускной клапан.
27. Головка цилиндра.
28. Муфта управления.
29. Топливная рампа.
30. Вентиляционный шланг.
31. Форсунка.
32. Коллектор.
33. Маховик.
34. Фиксатор заднего сальника.
35. Сальник.
36. Блок цилиндров.
37. Масляный щуп.

В конструкцию также входят поршень, шатун, люк коренных подшипников и крышка.

Основные элементы

Цилиндры двигателя ВАЗ-2112 (форсунка) расточены непосредственно в блоке. Номинальный размер деталей в диаметре 82 мм, при ремонте может увеличиваться на 0,4 или 0,8 мм. Категория элемента указана на нижней полости узла латинскими буквами.

Коленчатый вал изготовлен из ковкого чугуна, оснащен пятью шатунными шейками. Кроме того, в конструкцию включены восемь противовесов, отлитых вместе с валом. На задней части агрегата находится маховик, который крепится шестью болтами. Деталь отличается повышенной износостойкостью и долговечностью, поэтому установка аналогов от предшественников исключена.

Шатуны стальные делятся на классы в зависимости от массы. Элементы маркируются на крышке краской или буквенным обозначением. Нумерация цилиндров должна быть на одной стороне шатуна и крышки.

Поршень в сборе

Эта часть силового агрегата изготовлена ​​из алюминия, рабочая юбка продольно-коническая с овалом в поперечном сечении. Поршни имеют четыре выемки под клапаны, предохраняющие их от изгиба. Для каждой модели мотора необходимо подбирать детали по весу, не допуская превышения между собой более пяти грамм. Деталь оснащена двумя верхними компрессионными кольцами и одним маслосъемным аналогом снизу.

Поршневые пальцы стальные, имеют трубчатое сечение. От выпадения элементы фиксируются парой стопорных пружинных колец. По диаметру они делятся на три группы, на днище маркируется палец, при этом он должен быть одного класса с поршнем.

Головка блока цилиндров, распределительный вал и клапана

Крепление двигателя автомобиля ВАЗ-2112 в головке блока цилиндров изготовлено из алюминиевого сплава. Он центрируется на узле между парой втулок и крепится десятью винтами. На верхней части ГБЦ предусмотрены хомуты для распределительных валов.

Распределительные валы — литого типа, чугунные, на каждом по восемь кулачков и по пять подшипников. Во вращение деталь приводит ремень ГРМ от коленчатого вала. Он имеет ширину 25,4 мм, что значительно больше, чем у его предшественников. Это связано с большими нагрузками на газораспределительный узел. Под шкивом распределительного вала находится опорный и натяжной ролик.

Клапаны стальные, площадь входного элемента больше, чем выходного аналога. Они расположены V-образно в два ряда. Детали привода кулачковых гидротолкателей, очень требовательных к качеству и чистоте масла. В случае механических имплантов работа сопровождается повышенным шумом, а также значительно сокращается срок службы элементов.

Смазка

Этот процесс для рассматриваемого силового агрегата осуществляется комбинированным способом. Шатунный механизм, гидроцилиндры, распределительный вал и подшипники смазываются под давлением. Стенки цилиндров, поршневые кольца и пальцы обрабатываются напылением, остальные узлы обслуживаются самотеком.

HD обои: черная машина, ваз, 2112, транспорт, наземный автомобиль, на улице

черный автомобиль, ваз, 2112, транспорт, наземный автомобиль, на улице, HD обои

Скачать оригинал обои: 1920x1440px

• черный
• ваз
• 2112
• автомобиль
• транспорт
• Наземный транспорт
• на открытом воздухе
• улица
• вид транспорта
• дорога
• нет людей
• природа
• старый
• трафик
• дерево
• вождение
• день
• Ретро стиль
• старомодный
• вид транспорта
• автомобиль
• архитектура
• встроенная конструкция
• завод
• стационарный
• город
• старинный автомобиль
• парковка

Информация об оригинальных обоях:

Размер: 1920x1440px

Размер файла: 450,15 КБ

Разрешение: 1080P
WallpaperFlare — это открытая платформа, на которой пользователи могут делиться своими любимыми обоями. Загружая эти обои, вы соглашаетесь с нашими Условиями использования и Политикой конфиденциальности. Это изображение предназначено только для личного использования в качестве обоев для рабочего стола. Если вы являетесь автором и обнаружите, что это изображение используется без вашего разрешения, сообщите о нарушении DMCA, пожалуйста, свяжитесь с нами

Выберите разрешение и загрузите эти обои

Загрузите эти обои в качестве рабочего стола ПК и ноутбука (включая разрешения 720P, 1080P, 2K, 4K, для обычных ПК и ноутбуков HP, Lenovo, Dell, Asus, Acer):

• 1366×768
• 1920×1080
• 1440×900
• 1600×900
• 1280×800
• 1024×768
• 1280×1024
• 1536×864
• 1680×1050
• 1280×720
• 1360×768
• 360×640
• 2560×1440
• 2560×1080
• 1920×1200
• 1280×768
• 1024×600
• 800×600
• 1364×768
• 3840×2160

Скачать эти обои как рабочий стол iMac:

iMac 21,5-дюймовый дисплей со светодиодной подсветкой:

1920×1080

iMac 21,5-дюймовый дисплей Retina 4K:

4096×2304

iMac 27-дюймовый дисплей Retina 5K:

5120×2880

Скачать обои на рабочий стол MacBook:

MacBook Air 11.

6″:

1366×768

MacBook Air 13″, MacBook Pro 15,4″:

1440×900

MacBook Pro 13,3″:

1280×800

MacBook Pro 15,4-дюймовый дисплей Retina:

2880×1800

Макбук Про 16″:

3072×1920

Макбук Про 17″:

1920×1200

MacBook Pro с дисплеем Retina 13,3 дюйма, MacBook Air с дисплеем Retina 13 дюймов, MacBook Air 13,3 дюйма (2020 г., M1):

2560×1600

Скачать обои для рабочего стола с двумя мониторами:

• 2732×768
• 3840×1080
• 2880×900
• 3200×900
• 2560×800
• 2048×768
• 3440×1440
• 2560×1080

Скачать эти обои как рабочий стол с тремя мониторами:

• 4098×768
• 5760×1080
• 4320×900
• 4800×900
• 3840×800
• 3072×768

Скачать обои на рабочий стол четырех мониторов:

• 2732×1536
• 3840×2160
• 2880×1800
• 3200×1800
• 2560×1600
• 2048×1536

Скачать эти обои на рабочий стол iPhone или экран блокировки:

iPhone 2G, iPhone 3G, iPhone 3GS:

320×480

iPhone 4, iPhone 4S:

640×960

iPhone 5, iPhone 5s, iPhone 5C, iPhone SE:

640×1136

. iPhone 7, iPhone 8:

750×1334

iPhone 6 plus, iPhone 6s plus, iPhone 7 plus, iPhone 8 plus:

1242×2208

iPhone X, iPhone Xs, iPhone 11 Pro:

30879 4365 iPhone 1125 , iPhone 11 Pro Max:

1242×2688

iPhone Xr, iPhone 11:

828×1792

iPhone 12 mini, iPhone 13 mini:

1080×2340

iPhone 12, iPhone 12 Pro, iPhone 13, iPhone 13 Pro, iPhone 14:

1170×2532

iPhone 12 Pro Max, iPhone 13 Pro Max, iPhone 14 Plus:

1284×2778

iPhone 14 Pro:

1179×2556

iPhone 14 Pro Max:

1290×2793

Скачать обои на рабочий стол как обычные для Android Android-телефоны Samsung, Huawei, Xiaomi, Redmi, Oppo, Realme, Oneplus, Vivo, Tecno):

• 720×1280
• 1080×1920
• 480×854
• 480×800
• 540×960
• 600×1024
• 800×1280
• 1440×2560
• 320×480
• 1080×1812
• 1080×1800
• 720×1208
• 375×667
• 320×568
• 1440×2960 ​​
• 1080×2160
• 1080×2340

Скачать эти обои на рабочий стол iPad или экран блокировки:

iPad, iPad 2, iPad Mini:

768×1024, 1024×768

iPad 3, iPad 4, iPad Air, iPad Air 2, iPad 2017, iPad Mini 2, iPad Mini 3, iPad Mini 4, 9,7 дюйма iPad Pro:

2048×1536, 1530,6×2048

3 iPad Pro:

2224×1668, 1668×2224

11″ iPad Pro:

2388×1668, 1668×2388

12.

9″ iPad Pro:

2732×2048, 2048×2732

10.9″ iPad Air:

2360×1640, 1640×2360

10.2″ iPad:

2160×1620, 1620×2160

8,3-дюймовый iPad mini:

2266×1488, 1488×2266

Загрузите эти обои для планшетов Surface и Android на рабочий стол или экран блокировки:

• 2736×1824
• 2048×1536
• 1024×600
• 1600×1200
• 2160×1440
• 1824×2736
• 1536×2048
• 600×1024
• 1200×1600
• 1440×2160

Российская модель автомобиля ВАЗ-2112 ДПС Москва DeAgostini — Машинки

• Поддержка клиентов каждый день
  9-21:00 Бесплатная горячая линия: 800 3686
  Бесплатная горячая линия 9-21:00 800 3686
  магазины

• Услуги|
  Магазины|

  Блог

• Описание продукта
• Спецификация

EAN

ВАЗ-2112

Код производителя

ВАЗ-2112

Photopoint предлагает бесплатную доставку для заказов старше 59 лет. € доставлено в Эстонию. Посмотрите на вкладку «Доставка» для более точной оценки доставки.

Для этого товара вы можете выбрать желаемый способ доставки в корзине:

Магазин Photopoint Самовывоз

Разместите заказ в интернет-магазине Photopoint и заберите товар в одном из обычных магазинов Photopoint. Доставка в магазин Photopoint бесплатна даже для заказов на сумму менее 59 €. Когда ваш заказ будет готов к выдаче, вы получите уведомление по электронной почте.

Магазины Photopoint находятся в Таллинне и Тарту. Смотрите точные местоположения здесь.

Посылочный автомат Omniva

Вы можете заказать товар в один из посылочных автоматов Omniva. Выберите нужный терминал в корзине. По прибытии отправления на выбранный терминал Вам будет отправлено SMS-уведомление с уникальным кодом. Подойдите к терминалу в течение недели, введите код и заберите свою посылку. Это так просто.

Адреса терминалов Omniva Parcel смотрите здесь.

Посылочный автомат SmartPOST

Не нашли терминал Omniva в подходящем месте? Попробуйте СмартПост. Выберите нужный терминал в корзине. По прибытии отправления на выбранный терминал Вам будет отправлено SMS-уведомление с уникальным кодом. Подойдите к терминалу в течение недели, введите код и заберите свою посылку. Этот метод действительно работает для всех посылочных автоматов.

Адреса посылочных автоматов SmartPOST смотрите здесь.

Посылочный автомат DPD

Убедитесь, что вы также проверили расположение посылочных автоматов DPD. Они расположены по всей Эстонии. Доставка такая же. Когда посылка прибудет в выбранный шкафчик, вам будет отправлено SMS с уникальным кодом. Подойдите к шкафчику, введите код и возьмите свой пакет.

Адреса посылочных автоматов DPD смотрите здесь.

Посылочный автомат Smartpost Finland

SmartPOST Finland – лучший способ заказать товары в Финляндию. Эти терминалы работают так же, как и в Эстонии. Как только посылка прибудет на выбранный терминал в Финляндии, Вам будет отправлено SMS-уведомление с уникальным кодом. Подойдите к терминалу, введите код и заберите посылку.

См. адреса посылочных автоматов SmartPOST в Финляндии здесь.

Matkahuolto  служба доставки посылок

Matkahuolto – это простой способ заказать товары в Финляндию. Они есть и в небольших финских городах. Как только посылка прибудет в выбранную точку Matkahuolto, вам будет отправлено SMS-уведомление или электронное письмо. Подойдите к торговой точке, покажите свое удостоверение личности и возьмите посылку.

Адреса торговых точек Matkahuolto см. здесь.

Курьерская доставка Omniva

Курьер доставит ваш товар из Photopoint прямо по указанному адресу. Доставка осуществляется в рабочие дни с 08:00 до 17:00. Держите телефон рядом с собой, так как курьер позвонит вам до своего прибытия. Пожалуйста, убедитесь, что в пункте назначения есть кто-то, кто имеет право получить посылку.

Товара нет в наличии. Для получения дополнительной информации о наличии и предварительном заказе, пожалуйста, свяжитесь с нами здесь.

Инструкция по монтажу генератора на ВАЗ 2112

своими руками

Через несколько лет после покупки автомобиля может произойти поломка. Чаще всего автовладельцы сталкиваются с проблемой в работе генератора. Для того, чтобы избавиться от проблемы нужно:

• снять устройство;
• разобрать, обнаружить ошибку, починить или купить новый генератор;
• установить рабочее устройство.

Генератор

Для того, чтобы самостоятельно разобрать детали машины, нужно знать, для чего они предназначены. Итак, генератор – это конструкция, которая предназначена для обеспечения электроэнергией всех частей за счет преобразования механической энергии в ток. То есть аккумулятор заряжается при работающем двигателе.

Краткая информация:

• генератор расположен перед двигателем;
• с помощью коленвала начинается работа.

На сегодняшний день существует два типа устройств: компактные и традиционные. Между ними есть существенные отличия, например, разная компоновка вентиляторов, тип корпуса и так далее. Но основные детали остаются прежними. Поэтому, если владелец автомобиля хоть раз разбирался в деталях самостоятельно, то при разборке устройств легко может сработать другой тип. Комплектующие — ротор, щеточный узел, статор, выпрямительный блок.

Крепление генератора на ВАЗ 2112

ВАЗ 2112, монтаж генератора не должен вызвать затруднений, так как установка аналогична практически во всех марках отечественных автомобилей. Но чтобы работа, сделанная своими руками, не вызвала недовольства, необходимо помнить обо всех нюансах.

1. Перед монтажом генератора на ВАЗ 21124 необходимо убедиться, что минусовая клемма аккумулятора была отключена. Это один из важных моментов в работе, так как в противном случае может произойти короткое замыкание.
2. Далее нужно правильно расположить генератор, при этом постоянно удерживая его. Ключом №13 затяните болты, как показано на фото ниже.
3. Установите натяжную планку.
4. С помощью специального накидного ключа №10 затяните регулировочный болт в верхнем кронштейне.
5. Правильно натяните ремень генератора, чтобы в дальнейшем не было обрывов.
6. Ключом №10 наверните гайку, предназначенную для крепления проводов к приводу генератора с положительной полярностью. Таким образом, оба провода установлены.
7. Подсоедините провод возбуждения устройства.
8. Установите брызговик двигателя.
9. Включите клемму отрицательной полярности, чтобы возобновить работу. После полной установки лучше проверить ремень привода генератора, нужно отрегулировать натяжение.

Процессу крепления предшествует демонтаж устройства, определение поломки и последующий ремонт. Для того чтобы снять конструкцию, нужно выполнить действия в обратном порядке.

Работа машины не может быть продолжена, если есть проблемы с генератором. Проверять устройство необходимо после пробега в 15 000 км. Диагностика определяет состояние и в случае каких-либо неполадок необходимо срочно исправить ситуацию без промедления. Ремонт всегда включает разбор детали. Для этого используются ключи №10, 13. Чаще всего причина определяется на этапе демонстрации основного болта выпрямительного блока. Если же поломку определить не удалось, нужно продолжить анализ до конца.

Возможные негативные последствия

Существует ряд последствий, которые могут возникнуть при установке генератора в каретку. Например, из-за втулки вся конструкция трудно входит, ремень натягивается только после затяжки специального натяжного болта с помощью ключа №10. Гайки (№13) необходимо затягивать после проверки ремня, при этом его натяжение также должно происходить при затягивании гаек, расположенных сверху.

В том случае, если конструкция была натянута намного больше, чем предполагалось, произойдет быстрый износ деталей (таких как ремень, шкив, подшипники), а, следовательно, и скорая поломка. Слабое натяжение приведет к порче запчастей, своеобразному свисту при работе, к невозможности зарядить аккумулятор и в последствии к его замене.

Правильная регулировка ремня

Чтобы генератор служил долго, необходимо определить положение ремня.

1. Деталь должна немного прогибаться — примерно 10 мм, в процессе действия усилия 10 кгс между устройством и шкивами коленчатого вала. Если цифра другая, то лучше сразу сделать корректировку. В первую очередь нужно ослабить гайки верхнего и нижнего генератора.
2. Затем определите всю конструкцию до блока цилиндров, поворачивая справа налево (чтобы ремень ощутимо освободился). Поэтому, чтобы затянуть, нужно сделать шаги в обратном направлении – отвести устройство от цилиндра, повернуть болт в направлении слева направо, то есть по часовой стрелке.
3. С помощью гаечного ключа поверните коленчатый вал два раза по часовой стрелке, используя болт крепления шкива.
4. Далее необходимо перепроверить крепление. Если результат плохой, лучше сразу повторить действия.
5. Затяните оставшиеся две гайки.

Есть и второй вариант проверки. Удобнее и лучше работать снизу автомобиля, но для этого нужно снять правое переднее колесо. При замене, снятии ремня ослабьте натяжение гаек в нижней, верхней части. Болт, предназначенный для регулировки, выворачивают на максимальное значение, генератор прижимают к блоку цилиндров и снимают ремень. После осмотра имеющегося ремня можно переходить к установке нового. Изначально на него лучше поставить шкив коленвала, а потом уже сам генератор.

Кронштейн

Чаще всего причина плохой работы автомобилей кроется не в самой конструкции, а в ее кронштейне. Кронштейн крепления генератора ВАЗ 2112 хрупкий, так как выполнен не из металла. При неправильной установке деталей крепление всех рядом стоящих устройств будет скошено, что, в свою очередь, приведет к растрескиванию кронштейна.

Многие автовладельцы жалуются, что автозапчасти приходится менять каждые три месяца. Так, например, из всех машин чаще всего ломается крепление генератора ВАЗ 21124. В этом случае лучше проконсультироваться со специалистами и по возможности изготовить металлическую скобу самостоятельно или заказать у мастера.

Необходимо помнить, что обрыв кронштейна является своеобразным индикатором, указывающим на наличие перекоса, неправильной установки генератора, чрезмерного натяжения или ослабления ремня.
