Если стеклоочистители не хотят работать

Принцип действия

Куда какой провод идет, или просто схема

Видео о том, как работает стеклоочиститель

Основные узлы дворников:

Видео- поиск неисправности в электрической части

Неисправности дворников ВАЗ 2107

Видеоинструкция по замене трапеции дворников

Почему не работает омыватель лобового стекла.

Подрулевой переключатель на автомобилях ВАЗ и не только, предназначен для приведения в действие таких электроприборов как:

Разбираем переключатель поворотов на ваз 2107

Осуществляем ремонт устройства

Ремонтируем переключатель

Видео по замене подрулевого переключателя

Принцип действия

На автомобиле ВАЗ 2107 дворники приводит в действие электромотор напряжения 12 В. В цепи включения стеклоочистителя устанавливается реле. Оно отвечает за прерывистый режим работы дворников, которые работают без перерыва или с периодичностью в четыре секунды.

Стеклоочиститель паралельно подключен через контакты доводчика. Они находятся в корпусе редуктора и “отвечают” за возврат щеток в исходное положение и резкую остановку мотора. Переключателем водитель регулирует режим работы стеклоочистителя. Весь механизм работает благодаря моторчику.  С неисправными дворниками эксплуатация автомобиля запрещена, поэтому автовладельцы должны следить за их исправностью. А в непогоду езда с неработающими дворниками очень опасна!

Куда какой провод идет, или просто схема

Подключение “дворников” и омывателя

“Плюс” питания подается от замка зажигания через предохранитель №2 на 10 Ампер монтажного блока. Постоянный “плюс” идет по черно-желтым проводам к контактам “4” разъемов мотор-редуктора и подрулевого переключателя. Он не должен пропадать даже при положении переключателя “выключено”. Голубым проводом к мотору подводится питание “+” 12 В при положении переключателя “включен непрерывный режим”. На бело-голубом проводе в положении “выключено” должен быть “минус”, а в положении “включен непрерывный режим” “минус” отключается. Это сделано для торможения мотора при отключении питания доводчиком.

На реле красным проводом подается “+” 12 В от переключателя при включении прерывистого режима. В момент срабатывания контакты “2” и “4” замыкаются, а “1” и “3” размыкаются, мотор начинает работать щетки делают одно или два движения. Затем “+” 12 В отключается, а контакты “1” и “3” замыкаются между собой и на “минус”. Мотор останавливается на несколько секунд, а потом цикл повторяется.

Моторчик насоса омывателя подключен к “+” 12 В постоянно черно-желтым проводом через тот же предохранитель №2. “Минус” подается при нажатии на рычажок стеклоочистителя снизу вверх.

Видео о том, как работает стеклоочиститель

Основные узлы дворников:

• трапеция;
• мотор-редуктор;
• реле;
• щетки.

Если не работают дворники, то причину нужно искать в любом элементе.

Видео- поиск неисправности в электрической части

Неисправности дворников ВАЗ 2107

Замена сгоревшего моторчика

В зимнее время года при минусовой температуре часто дворники прилипают к лобовому стеклу. На моторчик дворников идет большая нагрузка, и он сгорает, если не успевает сработать биметаллический или сгореть плавкий предохранитель.

Расположение предохранителя очистителя и омывателя стекла в монтажном блоке

В таких случаях необходимо заменить моторчик. Для этого нужно снять все детали в определенном порядке:

• Открутить гайки крепления;
• отогнуть рычаг, снять его с посадочного места;
• ключом на 22 открутить крепления трапеции с двух сторон;
• снять пластиковые вставки;
• снять уплотнительную резинку капота;
• убрать питание от моторчика стеклоочистителя;
• вынуть его с приводом из отверстия в кузове;
• защитный чехол отогнуть, открутить гайки крепления;
• надавить на выступы шлицов с обратной стороны, на которые садятся рычаги дворников, чтобы они провалились внутрь, пошевелить в разные стороны, трапеция с моторчиком извлечется.

Прочитайте, может пригодится:  Инструкция, как установить электростеклоподъемники своими руками

Видеоинструкция по замене трапеции дворников

После разъединения деталей механизма можно ремонтировать шестерню или ставить новый моторчик. Но электродвигатель нужно осмотреть, даже если он в рабочем состоянии. Он представляет собой обычный электродвигатель постоянного тока вращение которого, через червячный редуктор, подводится к трапеции.

[tds_warning]Разбирать и ремонтировать электродвигатель следует только если Вы уверены в своих навыках выполнения слесарных работ![/tds_warning]

По коллектору пройтись тряпочкой, смоченной в растворителе. При большом износе нужно менять якорь или мотор. Дефекты на шестерне обяжут ее заменить. Сборка происходит в обратной последовательности.  Поэтому, прежде, чем устанавливать сменный электродвигатель, нужно очистить трапецию от загрязнения, смазать трущиеся элементы, двигатель и редуктор.

Неполадки трапеции

Трапеция передает вращательные движения от электродвигателя к дворникам и обеспечивает возвратно-поступательное движение дворников во время очистки стекол. Перебои в работе дворников возникают из-за проблем с трапецией, окисленные втулки и коррозия на осях приводят к заеданиям и медленной работе механизма. Снимать трапецию можно плоской отверткой. Чтобы при установке трапеции выставить правильное положение необходимо:

• установить моторчик в начальное положение;
• параллельно друг другу расположить кривошип и короткую тягу;
• после этого к трапеции закрепить моторчик.

Не работает реле дворников

При отказе дворников в работе прерывистого режима можно утверждать, что из строя вышло реле. Сначала нужно проверить подачу питания на колодку реле. Для этого необходимо снять реле, включить дворники в прерывистом режиме работы, проверить напряжение на клеммах. Если ток не поступает, нужно устранить обрыв цепи или заменить выключатель. Конструкция реле такова, что ремонту оно не подлежит. Так что, если при напряжении оно не работает, нужно менять деталь на новую.

Выключатель дворников

Чтобы проверить поступление напряжение на выключатель, нужно снять накладки с рулевого управления или на колодках подключения реле. На проводе черно-желтого цвета напряжение есть всегда. Проверить на красном и сером проводах. Если на одном из них нет напряжения, значит нужно менять выключатель.

Причины перегорания предохранителя.

Если в двух положениях переключателя дворники не работают, то скорее всего перегорел предохранитель, который служит для защиты цепи от коротких замыканий и перегрузок. Когда рычаг управления дворниками установлен в позицию ” выключено”, и щетки не останавливаются в нижней части стекла или в другом месте, значит, проблема в редукторе. Именно там установлен специальный выключатель, который следит именно за тем, чтобы после выключения щетки оставались в нужном положении.

Из-за большой перегрузки электромоторчика, перегрева проводки, попадания на него воды предохранитель может перегорать. Заменить его просто, но причину перегорания необходимо выяснить и устранить.

Почему не работает омыватель лобового стекла.

Все неисправности омывателя делят на две группы: электрические и механические.

Механические:

• Отсутствие наличие жидкости. В зимнее время нельзя использовать обычную воду, так как она может замерзнуть. Если вода все же замерзла, нужно прогреть двигатель авто и оставить в теплом помещении.
• Шланг подачи жидкости может слететь или пережаться.
• Форсунки тоже могут остановить работу омывателя. Плохое качество воды, омывающей жидкости приводят к тому, что штуцеры забиваются грязью, ржавчиной, и омывающая жидкость не поступает. Форсунки прочищают или приобретают новые.

Прочитайте, может пригодится:  Замена и модернизация замка багажника

Электрические:

• Перегорел предохранитель F2(10A).
• Электродвигатель не качает, жидкость не поступает, значит окислились клеммы. Нужно зачистить клеммы и контакты, все подсоединить.
• Неисправный выключатель. Если при присутствии напряжения моторчик не крутит, то причина в нем.
• Проверить моторчик насоса подключением к АКБ напрямую, если он закрутился, то неисправность в подрулевом выключателе.

Подрулевой переключатель на автомобилях ВАЗ и не только, предназначен для приведения в действие таких электроприборов как:

• включение и выключение поворотов;
• если нужно воспользоваться стеклоочистителем или омывателем.

Благодаря переключателю, действия водителя за рулем во многом упрощаются. Без надобности отвлекаться на поиски того или иного переключателя для запуска необходимой функции. Именно поэтому наличие такого механизма является важной составляющей в управлении автомобилем.

Демонтируем переключатель

Чтобы заменить переключатель, нужно:

Новую деталь устанавливают по такому же принципу в обратном порядке.

Разбираем переключатель поворотов на ваз 2107

И хотя многие производители переключателей поворотов заявляют, что это полностью неразборная конструкция, все же приложив некоторые усилия, разобрать ее можно. Разбор устройств необходим при его ремонте. Проходит в несколько этапов:

1. При помощи сверла на 3 мм высверливаем 2 верхние заклепки и снимаем верхнюю часть которая крепится на трубку;
2. После снятия этой части мы видим еще 2 заклепки, которые держат кольцо;
3. Аккуратно снимаем кольцо с пазов, далее нужно снять дополнительные кольца и рычаги.

Осуществляем ремонт устройства

В ВАЗ-2107 переключатели находятся под рулем автомобиля. При подозрении на неисправность первым делом необходимо выяснить причину, по которой не работает та или иная функция.

Ремонтируем переключатель

Снимаем подрулевой переключатель на семерке. Сняв первое кольцо, затем рычаг фар, стопов и дворников мы добираемся до механизма при помощи которого автоматически отключаются  повороты. Вынимаем его и здесь кроется причина всех бед: между язычками находится пружинка, которая обламывается и не разводит язычки в разные стороны. Необходимо провести замену пружины, можно использовать обычную пружинку из шариковой ручки. Далее начинаем сбор всех колец и рычагов в обратной последовательности. После окончания работы проверяем как работают рычаги и механизм отщелкивания поворотов. Для этого соединяем колодки и накладываем клеммы на аккумулятор, если все функции работают, то мы справились с ремонтом.

Также причина неисправности переключателя поворотов может быть в загрязнении или окислении контактов. Очистить грязные или окислившиеся контакты можно, для этого необходимо немного отогнуть “просевшие” пружинки и остальные доступные детали. Как правило, после проведения таких очистительных манипуляций удается восстановить работоспособность переключателя.

Видео по замене подрулевого переключателя

Не работают дворники ВАЗ 2107: причины и решения

Дворники играют важную роль в управлении любого автомобиля. Автомобиль ВАЗ-2107 оснащен парой дворников, которые обеспечивают очистку лобового стекла во время дождя. Эксплуатировать транспортное средство, на котором не функционируют дворники, категорически запрещено. Когда стеклоочистители отказываются работать, значит пришло время заняться их ремонтом. Причин неисправности стеклоочистителей достаточно много, поэтому в материале уделим внимание особенностям ремонта данных изделий на автомобиле ВАЗ-2107.

Содержание

• 1 Устройство стеклоочистителя
  • 1.1 Возможные неисправности стеклоочистителя
  • 1.2 Перестали включаться дворники
  • 1.3 Стеклоочистители не функционируют в режиме прерывания
  • 1.4 Не функционирует электромотор очистителя
  • 1.5 Дворники не доходят до крайней точки
  • 1.6 Доработка дворников

Прежде чем отремонтировать неисправные дворники, требуется разобраться в их конструктивных особенностях. Основными составляющими элементами дворников являются:

• Электрический моторчик.
• Электрический насос омывателя.
• Предохранители.
• Реле управления.
• Выключатель трехпозиционный, которым осуществляется регулирование скорости работы щеток.
• Щетки.

Собственно вот на этом и основывается очищение лобового стекла от дождя, грязи и пыли в летнее время. Если не работают дворники ВАЗ 2107, значит, причину поломки необходимо искать в одном из перечисленных элементов. Каковы основные виды неисправностей, рассмотрим далее.

Возможные неисправности стеклоочистителя

Основными видами неисправностей можно назвать следующие причины:

• вышел из строя переключатель, что бывает в частых случаях;
• перегорел плавкий предохранитель, что могло произойти в результате перегрузки электромоторчика, попадании на него воды или перегрева проводки;
• плохой контакт цепи или его отсутствие;
• неисправность моторчика стеклоочистителя;
• поломка реле стеклоочистителя ВАЗ 2107.

Если поломка заключается в перегорании предохранителя, то заменить его будет мало, необходимо также отыскать истинную причину таких последствий. Далее рассмотрим основные виды неисправностей дворников на ВАЗ-2107 с подробным описанием их устранений.

Перестали включаться дворники

Если не работают дворники на ВАЗ-2107 в двух положениях переключателя, то причина скрывается вероятнее всего в перегорании предохранителя. Этот элемент находится на блоке предохранителей и служит для защиты цепи от перегрузок и коротких замыканий.

Проверить предохранитель – это первое, с чего необходимо начинать ремонт. Для проверки следует воспользоваться тестером, или просто поменять его на заведомо исправный и такого же номинала. В редких случаях могут окислиться контакты предохранителя, которые необходимо почистить и установить на место.

Стеклоочистители не функционируют в режиме прерывания

Если возникла ситуация, при которой очистители не функционируют в режиме прерывания, значит, поломку следует искать в реле дворников. Цикличность функционирования изделий обеспечивается замыканием и размыканием контактор управляющего реле.
Для проверки пробуемподать питание на колодку реле. На практике это выглядит так:

1. извлекается реле;
2. переключателем, находящимся возле рулевого колеса необходимо включить переключатель дворников;
3. используя тестер, необходимо проверить, имеется ли напряжение на клемме.

Если питание отсутствует, то требуется осуществить замену переключателя. Возможно причина в обрыве управляющей цепи, поэтому необходимо найти и устранить этот дефект. В случае, если питание имеется, но реле не срабатывает, значит необходимо его заменить. Реле ремонту не подлежит, поэтом его необходимо только менять.

Не функционирует электромотор очистителя

Если электродвигатель не работает, но при этом имеется напряжение на его контактах, тогда проблема в самом устройстве. Это может быть износ щеток или же выход из строя обмоток. Щетки изнашиваются с течением времени, а обмотка выходит из строя при перегрузке мотора. Данные изделия подлежат ремонту, но для того необходимо обратиться в мастерскую.

Мотор и редуктор стеклоочистителя

Дворники не доходят до крайней точки

Часто владельцы автомобилей отечественного производства сталкиваются с проблемой, когда при выключении дворников щетки останавливаются в той точке, где находились, то есть не возвращаются в крайнее нижнее положение. Проблема такой неправильной остановки щеток непосредственно в редукторе привода. Редуктор оснащается концевым выключателем, который в действие приводится при помощи кулачка. Кулачок предназначен для контроля положения щеток после того, как исчезает питание на рычаге выключателя.

Возникает поломка преимущественно тогда, когда водитель включает примерзшие к стеклу дворники. В результате выходит из строя редуктор, который необходимо заменить новым.

Доработка дворников

Когда идет сильный дождь, то стеклоочистители семерки работают отлично(в постоянном режиме). Недостатком является тот факт, что во время слабого дождика(в прерывистом режиме), щетки могут тереть вхолостую, изнашиваясь и царапая стекло. Это происходит из-за не оптимальной паузы между взмахами. Решить такую проблему можно при помощи доработки дворников. Как доработать дворники на ВАЗ-2107, узнаем далее.

Доработка дворников ВАЗ 2107 заключается в изменении их частоты работы, или возможности ее плавной регулировки.

• Изначально необходимо снять реле, расположено которое в салоне, возле рычага открытия капота.
• Необходимо снять крышку реле и заменить установленный резистор на 62 кОм другим, сопротивление которого составляет 30 кОм. Это позволит уменьшить интервал срабатывания дворников с 4 секунд на 2 секунды.
• Резистор припаивается к плате только с одной стороны.
• В разрыв цепи необходимо припаять провода, которые будут подключаться к переменному сопротивлению от 100 до 500 кОм.
• Когда провода припаяны, можно собрать реле и установить на место.
• Устройство в виде переменного резистора требуется расположить в удобном месте на панели управления, так как с его помощью будет происходить переключение работы щеток.
• Такая схема подключения позволяет выбирать оптимальный режим функционирования стеклоочистителей в диапазоне от 2 до 10 секунд.

После того, как схема собрана, можно осуществить включение дворников и проверить их функционирование. Переменный резистор имеет вид обычного регулятора, который представлен на фото ниже.

Есть еще один более простой способ модернизации стеклоочистителей, не требующий работы с паяльником. На рынке продаются уже готовые реле с регулировкой паузы. Вам нужно только купить подобное реле, и установить его вместо штатного. Более подробно об этом можно узнать из видео ниже.

Такая простая доработка существенно повысит срок службы щеток, что также немаловажно для водителей. Подводя итог, важно отметить, что ремонт дворников не является сложным процессом, но чтобы отремонтировать или найти причину поломки, следует подойти к ситуации с умом. Определить конкретно, как не работают дворники, а уже после искать поломку.

Поделиться с друзьями:

Моторчик стеклоочистителя переднего LADA NIVA Закрытый внедорожник (2121, 2131) 1600 3164270

К сожалению, б/у деталь «Моторчик стеклоочистителя переднего LADA NIVA Закрытый внедорожник (2121, 2131) 1600» уже есть был продан.

Онлайн чат!

Similar Products

Search more used parts

4.8

based on +2700 Google Reviews

BP3164270M29

• 12

Talk to us

Доступно с понедельника по пятницу с 08:00 до 00:30 и с 13:30 до 18:00 (GMT+0).

Онлайн чат!

12 месяцев гарантии

• Срок поставки этой бывшей в употреблении детали 5-7 рабочих дней .

• Эта бывшая в употреблении деталь имеет 12 месяцев гарантии

• Оплатите сегодня и ваш заказ прибудет с 01. 02. и далее.

• Наша политика возврата составляет 14 дней .

Car Details

LADA

NIVA Closed Off-Road Vehicle (2121, 2131)

1600

[1980-1987]

(5 Doors)

Reference

—

VIN

XTA212100P1022933

Engine Code

BA3 2121

Mileage

—

Technical Information

Drivetrain

All-wheel Drive

Construction type

Closed Off-Road Vehicle

Fuel type

Petrol

Тип двигателя

Бензиновый Двигатель

Мощность

76 л.с. / 56 кВт

Тип тормоза

—

No.

of cylinders

4

Catalyst type

—

Displacement (cc)

1569

Brake system

Гидравлический

Комела клапанов

8

Передача

—

Наблюдения

LADA

LADA

0005

НИВА Закрытый Внедорожник (2121, 2131)

1600

[1980-1987]

(5 Двери)

Посмотреть еще 2 б/у детали от этого автомобиля в наличии

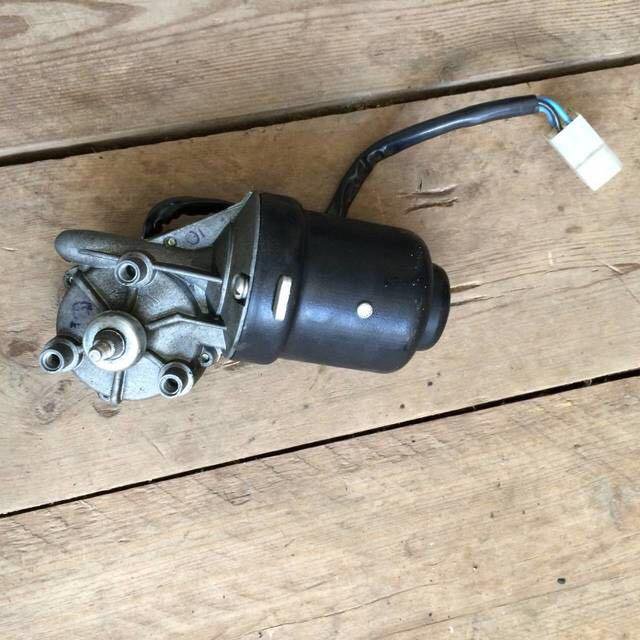

5 Мотор 9 Стеклоочиститель часть, которая способствует безопасности вождения и видимости. Его функция заключается в активации механизма стеклоочистителей через тягу. Кроме того, в настоящее время существуют некоторые модели автомобилей, оснащенные двигателями стеклоочистителей, которые производят попеременное движение своих рычагов за счет изменения направления вращения электронного реверсивного регулятора.

Обычно двигатель стеклоочистителя активируется открытым рычагом на рулевой колонке автомобиля. Этот компонент имеет две обмотки, которые необходимы для разных скоростей этого механизма. Мы можем найти эту часть в области панели багажника рядом с лобовым стеклом автомобиля.

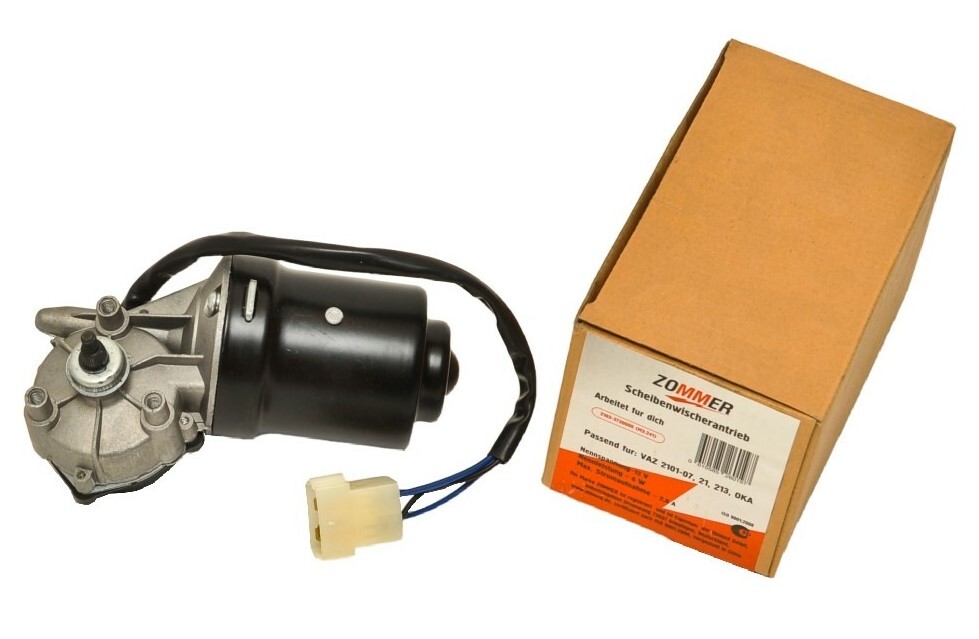

Моторчик переднего стеклоочистителя ВАЗ НИВА Закрытый внедорожник (2121, 2131) 1600 — уникальная оригинальная б/у деталь с артикулом и артикулом BP3164270M29 1111, Ваз-2101-07, Ваз-2121, Ваз-1111, 21030-3730000, 192.5205 Электродвигатель переднего стеклоочистителя
