Устройство автомобиля ВАЗ-2106

1. Бачок для жидкости гидропривода сцепления; 2. Передний тормоз; 3. Пружина и амортизатор передней подвески; 4. Рычаги передней подвески; 5. Расширительный бачок системы охлаждения двгателя; 6. Боковой указатель поворота; 7. Подфарник; 8. Фары; 9. Бачок смывателя ветрового стекла; 10. Масляный фильтр; 11. Топливный насос; 12. Указатель уровня масла в двигателе; 13. Распределитель зажигания; 14. Радиатор; 15. Бачок для жидкости гидропривода тормозов; 16. Аккумуляторная батарея; 17. Воздушный фильтр; 18. Двигатель; 19. Реле контрольной лампы заряда аккумуляторной батареи; 20. Картер сцепления; 21. Приемная труба глушителей; 22. Рычаг переключения передач; 23. Рычаг стояночного тормоза; 24. Рулевое колесо; 25. Передний дополнительный глушитель; 26. Задний дополнительный глушитель; 27. Пружина задней подноски; 28. Задний амортизатор; 29. Топливный бак; 30. Основной глушитель; 31. Задний указатель поворота: 32. Стоп-сигнал; 33. Фонарь освещения регистрационного знака; 34. Регистрационный знак; 35. Инструментальная сумка; 36. Домкрат; 37. Запасное колесо; 38. Инструментальная коробка; 39. Задний тормоз; 40. Продольные реактивные штанги задней подвески; 41. Задний мост; 42. Заднее сиденье; 43. Задний вал карданной передачи; 44. Промежуточная опора карданной передачи; 45. Передний вал карданной передачи; 46. Переднее сиденье; 47. Коробка передач; 48. Педаль гидропривода колесных тормозов; 49. Педаль гидропривода сцепления.

Тормоза. Тормозная система снабжена гидравлическим приводом к колесным механизмам, управляется педалью подвесного типа и действует на все колеса. Система стояночного и запасного (аварийного) торможения (т.е. ручной тормоз) управляется рычагом 23 и действует только на задние колеса. Эта система имеет механический тросовый привод. Передние тормоза 2 — дисковые, состоят из диска и суппорта.

Диск прикреплен к ступице колеса, а суппорт, охватывающий диск тормоза, прикреплен к кронштейну, установленному на поворотной цапфе. Внутри суппорта находятся колесные гидравлические цилиндры с поршнями, передающими усилия на колодки с фрикционными накладками. Задние тормоза 39 — барабанные, с самоустанавливающими колодками, с приводом от одного главного цилиндра или от рычага механического привода. В алюминиевом барабане заднего тормоза находится чугунное рабочее кольцо.

Гидравлический привод тормозов состоит из двух независимых контуров (систем) торможения передних и задних колес. Поэтому бачок имеет две емкости для тормозной жидкости, а в главном цилиндре сделаны две независимые полости с двумя поршнями. Две независимые системы введены для безопасности: в случае повреждения одной из них (утечка жидкости или повреждения трубопровода), вторая остается в действии. Имеющийся в системе привода задних проводов регулятор давления уменьшает вероятность блокировки колес при торможении.

Электрооборудование автомобилей выполнено по однопроводной схеме, в которой отрицательные выводы источников тока и потребителей электроэнергии соединены c «массой», выполняющей функцию второго провода. Источниками тока в системе являются генератор переменного тока типа Г-221 с встроенным полупроводниковым выпрямителем и свинцовая аккумуляторная батарея типа 6СТ-55. Для пуска двигателя применяется стартер СТ-221 с электромагнитным тяговым реле и роликовой обгонной муфтой.

В систему зажигания входят катушка зажигания, распределитель зажигания с прерывателем, центробежным автоматом и вакуумным корректором угла опережения зажигания, провода высокого и низкого напряжения, свечи зажигания и выключатель зажигания. Система освещения и световой сигнализации автомобилей обеспечивает ближнее и дальнее освещение дороги, обозначение габарита автомобиля сигнальными огнями, освещение контрольно-измерительных приборов и внутреннее освещение кузова, а также световую сигнализацию о повороте автомобиля и о работе отдельных систем двигателя и автомобиля.

Основными приборами наружного освещения являются фары, подфарники, боковые указатели поворота, задние фонари, катафоты и фонари освещения регистрационного знака. Салон освещают два плафона, которые включаются выключателями, расположенными на корпусах плафонов. Кроме того, имеются дверные выключатели на стойках передних и задних дверей. При открывании какой-либо двери включаются оба плафона. На щитке приборов размещены тахометр, спидометр со счетчиками пройденного пути, указатель температуры охлаждающей жидкости, указатель уровня топлива с контрольной лампой резерва и указатель давления масла с контрольной лампой недостаточного давления. Кроме того, в спидометре и тахометре находится шесть контрольных ламп.

Кузов автомобилей типа «седан», цельнометаллический, несущей конструкции, т.е. такой, к которому крепится силовой агрегат (двигатель в сборе с коробкой передач и сцеплением) и все остальные узлы и механизмы автомобиля. Корпус кузова представляет собой сварную пространственную ферму, основными деталями которой являются стойки боковины, лонжероны и пороги пола, боковой брус крыши и различные поперечины. Эти элементы коробчатого сечения в сочетании с несущими внутренними и наружными панелями и соединительными деталями придают конструкции требуемую жесткость.

Передние двери с передней навеской имеют два безопасных стекла: переднее поворотное с рукояткой и фиксатором, заднее опускное с приводом от ручки стеклоподъемника. Передние двери запираются ключом снаружи и кнопкой изнутри; запертая дверь может быть открыта внутренней ручкой. Задние двери с передней навеской имеют два безопасных стекла: переднее — опускное с приводом от ручки, заднее неподвижное. Замок задней двери имеет блокировку. Дверь запирается изнутри кнопкой; запертая дверь не может быть открыта внутренней ручкой.

Запорное устройство каждой двери состоит из замка, внутреннего привода замка с ручкой, наружной ручки и фиксатора, расположенного на стойке кузова. Ветровое стекло типа «триплекс», состоящее из двух слоев стекла с прозрачной пластмассовой пленкой между ними, даже при растрескивании остается прозрачным. Заднее и боковые стекла безопасные, закаленные. Капот, открывающийся в сторону движения автомобиля, навешен на кузов по переднему краю и закреплен сзади в одной точке замком.

Багажник размещен в задней части кузова. Замок крышки багажника запирается и отпирается ключом. В багажнике размещается запасное колесо 37, домкрат, а также набор шоферского инструмента и принадлежностей. Передние сиденья раздельные с откидными спинками и с механизмом регулировки положения сиденья и наклона спинки. Заднее сиденье — неподвижное, цельное. Модификации автомобилей ВАЗ-2103 различаются установкой двигателей различной мощности.

Автомобиль ВАЗ-2106 отличается от ВАЗ-2103 установкой более мощного двигателя с рабочим объемом 1,6 л, внутренним и наружным оформлением кузова, измененной схемой оборудования. Модификации ВАЗ-21061 и ВАЗ-21065 отличаются от ВАЗ-2106 установкой двигателей с другим рабочим объемом. Модификация ВАЗ-2106 оснащена двигателем 2106, как и автомобиль ВАЗ-2106, но комплектуется пятиступенчатой коробкой передач и главной передачей с передаточным числом 3,9. На ВАЗ-21065 может быть установлена бесконтактная система зажигания и карбюратор 21053-1107010 (типа «Солекс»), галогеновые фары, электрообогреваемое заднее стекло. В кузове изменены обивка и подголовники сидений.

Tags: ВАЗ-2106 двигатель Интерьер кузов устройство автомобиля

Двигатель ваз 2106 размеры установки. Все автомобили ваз

Двигатель ВАЗ 2106 является хорошо известной любителям отечественного автопрома системой, в своем большинстве работающей четко и без сбоев. Однако, как и любой другой механизм, мотор автомобиля нуждается в своевременном уходе и, возможно, даже модернизации согласно условиям эксплуатации. Тюнинг способен творить настоящие чудеса даже при минимальных затратах.

Из чего состоит двигатель ВАЗ

По своей сути двигатель ВАЗ 2106 — это модернизированный 4-циллиндровый мотор «тройки», получивший большую мощность. Отныне автомобиль может похвастаться 75 лошадиными силами, что производит крутящий момент в 116 Нм. Однако разработчики не остановились лишь на одной вариации, предоставив на суд автолюбителей сразу несколько следующих модификаций:

• классический автомобиль с ДВС в 1.6 л;
• изделие с 1.3-литровым двигателем, а также измененным карбюратором, длина хода поршней меньше на 1.4 см;
• 1.5-литровый двигатель с измененными параметрами шатунно-поршневых элементов и блока.

Популярностью пользуются все без исключения вариации, однако наиболее востребованными по-прежнему остаются модели, объем двигателя которых рассчитан на 1.5 л. Этот ВАЗ 21061 довольно неприхотлив в эксплуатации и реже других модификаций выходит из строя.
В общей сложности вне зависимости от вариантов исполнения двигатель ВАЗ 21061 — 21063 включает в себя следующее:

• цилиндр и картер, внизу которого обычно устанавливается специальный поддон;
• поршень и прилегающие к нему компрессионные кольца, располагающиеся непосредственно внутри цилиндра;
• коленчатый вал, осуществляющий движение внутри подшипников картера.

Для тех, кто привык ремонтировать автомобиль самостоятельно, не возникает никаких трудностей и в процессе эксплуатации «шестерки». Совсем другое дело, если водитель задумывается, как увеличить мощность двигателя ВАЗ. Тогда процесс потребует на порядок больше знаний и, возможно, консультации специалиста. Конечно, если владелец действительно желает улучшить свой автомобиль, а не нанести ему непоправимый вред.

Правила тюнинга

Основная цель, которую преследует качественный тюнинг, — это улучшенные технические характеристики двигателя. И достигаться нужный результат может следующими методами:

• форсирование движка;
• чип — тюнинг;
• замена системы зажигания на более мощную.

Сложнейшая и одна из самых затратных процедур — это увеличение диаметра цилиндров и поршневого хода. Вес автомобиля ВАЗ при этом не меняется, а вот мощность на выходе увеличивается в разы. Лучшее решение в этом случае — заменить цилиндры, установить которые будет и проще, и дешевле. Габаритные размеры комплектующих изменятся совсем незначительно и никак не будут сказываться на качестве езды. Габариты дают о себе знать лишь тогда, когда транспортное средство переполнено или неисправно.

Другой действенный способ тюнинга — это улучшение динамических показателей мотора, достигаемых следующим путем:

• уменьшается масса коленвала и шатунно-поршневой системы;
• корректировка передаточных чисел шестерен;
• регулировка электронных комплексов.

Крутящий момент автомобиля от таких действий не слишком изменится, мощность увеличится, но незначительно.

На помощь могут прийти радикальные методы, позволяющие желающим осуществить углубленный тюнинг.

Заключается он в подборе специального коленвала взамен заводской единицы. Это позволит изменить автомобиль, практически уменьшить клиренс, нарастить мощность. После того как все необходимые элементы заменены, проводится ремонт и отладка автомобиля в целом.

Чип-тюнинг — сравнительно новый метод модернизации, позволяющий менять параметры без механического вмешательства с помощью специального программного обеспечения. Сколько весит двигатель и когда он был выпущен, значения не имеет. Система справится с любым, даже самым сложным, обстоятельством.

Замена системы зажигания относится к разряду прогрессивных методик тюнинга. Лучшее решение — это блок, носящий название бесконтактного и позволяющий существенно выиграть в мощности.

Эксперименты с собственным автомобилем — это, безусловно, хорошо, однако, решаясь на очередную модицикацию, нужно подумать, не станут ли они последним, что добьет транспортное средство
. Ширина спектра экспериментов велика, поэтому торопиться не нужно. Лучше хорошенько подумать и подобрать то, что действительно придется кстати.

«…А вместо сердца — пламенный мотор». Конечно, всем известно, почему процитированное произведение называется «Песня авиаторов», но в контексте последних 40–50 лет приходит абсолютная уверенность в том, что его первый куплет — о двигателях линейки ВАЗ. Сами посудите: двигатель ВАЗ 2106 серийно начал производиться ещё в 1976 году на основе ВАЗ 2103, который, в свою очередь, появился на свет благодаря 2101, отпочковавшегося от сырой фиатовской сто двадцать четвёрки.

Но в силу разных причин мы неохотно расстаемся со старыми вещами, тем более если они служили нам верой и правдой долгие годы. Сборка двигателя ВАЗ 2106 оказалась довольно удачной. Это подтверждается не только покупательским спросом, но и длительным периодом его производства: практически, 30 лет.

Особенности мотора ВАЗ 2016

Автолюбители со стажем знают основные технические характеристики этого движка: в классике — бензиновый, четырёхцилиндровый, диаметр цилиндра 79 мм, на каждый цилиндр — по два клапана, рабочий объём 1568 см3, мощность 75–77 л. с., крутящий момент 3000 об/мин, поршневой ход 80 мм, степень сжатия 8,5 атмосферы, вес 121 кг.

Двигатель четырёхтактный с карбюраторной системой и рядным мотором, охладительная система имеет принудительную циркуляцию жидкости. Примерно с 2002 года карбюратор стали заменять на инжектор, что несколько улучшило технические характеристики двигателя. Такая схема «шестёрки» на вторичном рынке не очень распространена: возникает масса проблем при переоснащении устройства, и в первую очередь финансового характера, хотя за полтора — два года интенсивной эксплуатации авто затраты с лихвой окупаются.

Справедливо утверждать, что сейчас практически все современные бензиновые авто имеют инжектор, но далеко не каждый автолюбитель скажет навскидку чем инжектор отличается от карбюратора, хотя всё просто.

Важно помнить, что хотя карбюратор менее надёжен и более расходен, но при этом его можно отремонтировать самостоятельно. Ремонт инжектора, при его большей стабильности и меньшей топливной затратности, производится на СТО, поскольку диагностика возможна только при наличии спецоборудования по установленной схеме, и «весит» такой ремонт значительно дороже. Снятие мотора также подразумевает меньше проблем.

На рынке присутствует и дизельная версия ВАЗ 2106.

Ещё в далёком 1984 году болгары конвертировали бензиновый движок в дизельный, оставив при этом большую часть деталей «жигулевского» мотора без изменений. Правда, сохранив объём двигателя, им не удалось сохранить его мощность. Несколько изменился и вес самого движка. В этом варианте есть много как плюсов, так и минусов. Однако при нынешней цене на ДТ — не самое лучшее устройство при значительной переделке.

Двигатель «шестерки»: проблемные места

Всех интересуют неисправности, точнее, почему что-то не так, как это устранить и сколько это будет стоить. Сразу нужно сделать ссылку на то, что технические характеристики двигателя ВАЗ 2106 очень похожи на 2103 и 2101, из чего следует, что неисправности предшественников присущи и «шестёрке».

Вообще вазовские двигатели «музыкальные»: стук слышен часто, разной интонации и из разных мест. Например, если на холостом ходу при закрытом капоте вы слышите громкий стук с места водителя — клапаны точно нужно регулировать. Кстати, регулировать их надо не реже чем через7–10 тыс. км.

Если вы слышите металлический звук, вам срочно нужно на СТО: проблема в поршневых пальцах или шатунных подшипниках. Если стук похож на керамический — дело в поршнях (до сервиса можно добраться самостоятельно). Звук, доносящийся из нижней части мотора при падении давления масла, говорит, что вам нужен буксир — неисправности в коренных подшипниках.

Неверная установка зажигания, нагар в камере сгорания либо некачественный низкооктановый бензин приводят к детонации двигателя, которая после устранения причин тоже исчезает. Автолюбители, которые раньше не имели дел с «жигулями», часто задаются вопросом: почему дымит двигатель? Дымит по разным причинам, но если сильно — проблема в маслосъемных кольцах или в сальниках клапанов. Если так, исход один: СТО и капремонт.

Если у вас карбюратор, при этом даже неважно 2106 или другой (их устройство одинаковое), троит он всегда по одним и тем же причинам. Например, неисправности в системе зажигания:

• свеча отработала своё;
• высоковольтный провод спробоил;
• крышка или бегунок трамблера не в порядке;
• сырость на изоляторе катушки зажигания и т. д.

Ещё двигатель троит при неотрегулированном карбюраторе, если захватывается слишком богатая смесь, при наличии во впускном коллекторе лишнего воздуха или при отсутствии в каком-либо цилиндре компрессии. Троит также, если происходит прорыв охлаждающей жидкости в камеру сгорания, причиной чему может быть неисправность прокладки головки блока.

Был разработан Волжским автомобильным заводом на основе силового агрегата ВАЗ-2103 для
новой модели 2106. Последняя, по сути, была рестайлингом популярной «тройки». Потому и изменения в конструкции
мотора были небольшими. Объем двигателя составляет 1569 см. куб., мощность — 75 л.с., крутящий момент —
116 Нм.

История и конструкция двигателя ВАЗ-2106

Вообще «донор» мотора ВАЗ-2106
, двигатель ВАЗ-2103, ведет свою историю от начала производства автомобилей на
Волжском автозаводе. Конструктивно силовой агрегат третьей модели был очень схож с агрегатом ВАЗ-2101 и
разрабатывался на его основе. Работы велись с участием итальянских специалистов одновременно с главной
модернизацией мотора ФИАТ — верхним распредвалом. Это, как известно, было основным требованием советских
специалистов по доработке итальянского мотора. Потому налицо высокая степень унификации более мощной версии с
первенцем ВАЗ.

Основной доработкой двигателя ВАЗ-2106 было увеличение рабочего объема на 117 см. куб. за счет
возрастания диаметра цилиндра на 3 мм. Этот шаг позволил увеличить мощность на 9 л.с., и крутящий момент —
на 12 Нм. Но, в связи с введением нового ГОСТа, мощность мотора ВАЗ-2106 стала составлять 75 л.с. (на 4 л.с.
больше предшественника). Однако важной его особенностью было то, что увеличенная мощность достигалась при
5400 об/мин, что на 200 об/мин меньше мотора 2103. Максимальный крутящий момент также снимался при меньших
оборотах — 3000 об/мин против 3400 об/мин. Потому двигатель стал намного эластичнее.

Вообще мотор ВАЗ-2106
имеет достаточно удачную конструкцию, что подтверждено спросом покупателей и
длительным периодом его выпуска. Основные его конструктивные особенности: восемь клапанов, рядная конструкция,
верхнее расположение распределительного вала, карбюраторная система питания. Блок цилиндров из
низколегированного чугуна, головка блока — из алюминиевого сплава. Газораспределительный механизм мотора ВАЗ-2106 приводится
двухрядной цепью.

Двигатель ВАЗ-2106 под капотом переднеприводных Москвичей

Именно благодаря простой и проверенной конструкции, а также неплохим динамическим и мощностным
характеристикам двигатель ВАЗ-2106
был избран для установки на Москвич-2141, как альтернатива уфимскому
УЗАМ-412 . Он был более эластичен и несколько мощнее. Потому обеспечивал машине лучшую динамику и удобство в
управлении. Изначально завод из Тольятти поставлял на АЗЛК несколько переделанные моторы ВАЗ-2106. В них были иные
точки крепления, форма масляного картера и месторасположение маслоприемника. Такая версия получила индекс
ВАЗ-2106-70. Однако, доработанные силовые агрегаты устанавливались недолго. Позже начались поставки
стандартных моторов ВАЗ-2106, под которые на московском заводе был несколько доработан подрамник.

Однако, на дату начала выпуска «сорок первого» (1986 год) этот двигатель уже был морально устаревшим.
Кроме того, его объема и мощности все же было недостаточно для достаточно большого хетчбэка. Потому, несмотря
на свои преимущества, мотор ВАЗ-2106 также не был удачным вариантом для АЗЛК. Хотя его устанавливали на
автомобили АЗЛК-2141 и его семейства вплоть до остановки завода.

Выпуск автомобиля ваз 2106 был начат в 1976 году. Эта модель сменила ваз 2103 и отличалась от нее как внешне, так и внутренне. Так, у новой модели появились новые бампера с пластмассовыми уголками и клыками, и стал более мощный двигатель в 1600 куб см. Тогда это был самый мощный легковой автомобиль советского производства.

Машина ваз 2106 выпускалась в разных модификациях с разным объемом двигателя в 1,3 и 1,5 л. Она обладает вместительным салоном с тканевой обивкой, информативной панелью, хорошими характеристиками ходовой части, и невероятной выносливостью.

Технические характеристики ваз 2106 размеры длина 4166 мм, ширина 1611 мм, и высота в 1440 мм, дорожный просвет 17см, размер багажного отделения в 345 литров, снаряженная масса автомобиля 1035 кг. Заднеприводная, с пятью ступенями передач.

За 30 лет выпуска и эксплуатации автомобиля накоплен огромный опыт и в области ремонта, и по тюнингу машины. Мощность двигателя и максимальная скорость в 150 км/час — это даже не самые главные положительные характеристики данной машины. Ваз 2106 — это классика отечественного автопрома со своей историей и с особенным отношением к ней каждого жителя нашей страны.

Устройство ваз 2106 показало, что данная машина может эксплуатироваться в разных условиях долгие годы, конечно, при условии, что водитель знает, как проводить мелкий ремонт ваз 2106 своими руками, знает инструкцию для ваз 2106 и все технические тонкости. Ну а ремонт и эксплуатация ваз 2106 по своей стоимости одни из самых низких на отечественные автомобили.

Технические характеристики ВАЗ 2106

Двигатель	1.3л, 8-кл.	1.5л, 8-кл.	1.6л, 8-кл.	1.6л, 8-кл.
Длина, мм	4166	4166	4166	4116
Ширина, мм	1611	1611	1611	1611
Высота, мм	1444	1440	1440	1440
Колесная база, мм	2424	2424	2424	2424
Колея передняя, мм	1365	1365	1365	1365
Колея задняя, мм	1321	1321	1321	1321
Клиренс, мм	170	170	170	170
Объем багажника максимальный, л	345	345	345	325
Тип кузова/кол-во дверей	Седан/4
Расположение двигателя	Спереди, продольно
Объем двигателя, см 3	1300	1452	1596	1596
Тип цилиндра	Рядный
Количество цилиндров	4	4	4	4
Ход поршня, мм	66	80	80	80
Диаметр цилиндра, мм	79	76	79	79
Cтепень сжатия	8,5	8,5	8,5	8,5
Количество клапанов на цилиндр	2	2	2	2
Система питания	Карбюратор
Мощность, л. с./об. мин.	64/5600	72/5600	75/5400	75/5400
Крутящий момент	92/3400	104/3400	116/3200	116/3000
Тип топлива	АИ-92	АИ-92	АИ-92	АИ-92
Привод	Задний	Задний	Задний	Задний
Тип КПП / кол-во передач	МКПП/4	МКПП/4	МКПП/4	МКПП/5
Передаточное отношение главной пары	4,1	4,1	4,1	4,11
Тип передней подвески	Двойной поперечный рычаг
Тип задней подвески	Винтовая пружина
Тип рулевого управления	Червячный редуктор
Объем топливного бака, л	39	39	39	39
Максимальная скорость, км/ч	145	150	150	155
Снаряженная масса автомобиля, кг	1035	1035	1035	1050
Допустимая полная масса, кг	1435	1435	1435	1445
Шины	175/70 R13
Время разгона (0-100 км/ч), с	18	17	17,5	16
Расход топлива в городском цикле, л/100 км	9,5	9,8	10,1	10,3

ВАЗ 2106 (или «шестёрка», как называют эту модель в народе) — автомобиль, вошедший в историю АвтоВАЗа благодаря своей бешеной популярности. Популярность машина снискала не только из-за своего качества и неприхотливости, но и ввиду доступности разных трансформаций. Например, владельцу доступна такая опция, как замена двигателя на более продуктивный. Главное, правильно выбрать силовой агрегат для своей «шестёрки» и грамотно его установить.

Какими двигателями оснащается ВАЗ 2106

ВАЗ 2106 считается логичным продолжением всей линейки продукции «Волжского автомобильного завода». В частности, «шестёрка» — это модернизированная версия ВАЗ 2103. Шестая модель «Лады» выпускалась в период с 1976 по 2006 год.

ВАЗ 2106 — один из самых массовых отечественных автомобилей, всего было выпущено более 4.3 миллиона машин.

В разные годы «шестёрка» подвергалась некоторым изменениям — например, инженеры завода-производителя экспериментировали с силовыми агрегатами, чтобы придать машине динамичности и мощности. Во все годы ВАЗ 2106 укомплектовывался четырёхтактным, карбюраторным, рядным двигателем.

Таблица: варианты комплектации двигателями

Для двигателей шестой модели характерны те же характеристики, что и для предыдущих версий: распределительный вал расположен в верхней части устройства, трущиеся механизмы смазываются двумя способами — под давлением и через разбрызгивание. Смазка довольно быстро расходуется при таком способе подачи: завод установил допустимую норму в 700 гр на 1000 километров пути, однако в реальности расход масла может быть и выше.

В моторы ВАЗ 2106 заливаются масла как отечественных, так и зарубежных производителей, важно использовать следующие виды масел:

• 5W — 30;
• 5W — 40;
• 10W — 40;
• 15W — 40.

В рабочем состоянии в полости мотора и во всей смазочной системе автомобиля должно находиться не более 3.75 литров масла. При смене жидкости рекомендуется заливать 3. 5 литра.

Основные технические характеристики двигателя «шестёрки»

Как указывалось выше, силовой агрегат ВАЗ 2106 является результатом доработки мотора ВАЗ 2103.
Цель такой доработки ясна — инженеры пытались увеличить мощность и динамику новой модели. Результат был достигнут засчёт увеличения диаметров цилиндров до 79 мм. В целом же новый мотор ничем не отличается от мотора ВАЗ 2103.

На двигателях «шестёрки» поршни имеют ту же конструкцию, что и на предыдущих моделях: их диаметр составляет 79 мм, когда как номинальный ход поршня — 80 мм.

Коленчатый вал также был взят с ВАЗ 2103, единственное отличие — кривошип был увеличен на 7 мм, что продиктовано увеличением диаметра цилиндров. К тому же длина коленвала была тоже увеличена и составила 50, 7 мм. Из-за увеличения размеров коленвала и цилиндров удалось сделать модель более мощной: коленвал вращается при максимальных нагрузках со скоростью до 5400 об/мин.

С 1990 года все модели ВАЗ 2106 комплектуются карбюраторами «Озон» (до этогот периода использовались карбюраторы «Солекс»).
Карбюраторные силовые установки позволяют создать автомобиль с максимальной жизнеспособностью и продуктивностью. К тому же на момент выпуска карбюраторные модели считались очень экономичными: цены на АИ-92 были вполне доступными.

Все модели карбюраторов «шестёрки» с 1990 г имеют рабочий объём 1.6 литра и мощность 75 лошадиных сил (74.5 л.с.). Устройство не обладает крупными габаритами: в ширину всего имеет 18.5 см, в длину 16 см, в высоту 21.5 см. Общий вес всего механизма в сборе (без заливаемого топлива) составляет 2.79 кг. Габаритные размеры всего мотора составляют 541 мм в ширину, 541 мм в длину и 665 мм в высоту. Двигатель ВАЗ 2106 в сборе весит 121 кг.

Рабочий ресурс двигателей на ВАЗ 2106 по данным завода-производителя не превышает 125 тыс. километров, однако при тщательном обслуживании силового агрегата и периодической чистке карбюратора вполне можно продлить этот срок до 200 тыс. километров пробега и выше.

Где располагается номер двигателя

Важной идентификационной характеристикой любого мотора считается его номер. На ВАЗ 2106 номер выбивается сразу в двух местах (для удобства водителя и надзорных органов):

1. На блоке цилиндров с левой стороны.
2. На металлической пластинке под капотом.

Номер двигателю присваивается на заводе, исправления и перебивки цифр в номере не допускаются.

Какой двигатель можно поставить на ВАЗ 2106 вместо штатного

Главное достоинство «шестёрки» заключается в её универсальности. Владельцы отечественных автомобилей ВАЗ 2106 практически без ограничений могут тюнинговать как двигатель, так и кузов.

Отечественные варианты

К ВАЗ 2106 идеально могут подойти силовые агрегаты с любых моделей ВАЗ. Однако не стоит забывать, что мотор для замены должен быть тех же размеров, веса и примерно той же мощности, что и штатный — только так можно безопасно и качественно поменять двигатель без каких-либо переделок.

Оптимальными вариантами для замены можно считать двигатели АвтоВАЗа:

• ВАЗ 2110;
• ВАЗ 2114;
• «Лада Приора»;
• «Лада Калина».

Главный плюс такой замены — в простоте регистрации автомобиля с новым мотором в органах ГИБДД. Придётся указать только новый идентификационный номер, так как производитель останется прежним.

Двигатель с иномарки

Чтобы увеличить мощность «шестёрки», придётся подыскать более «серьёзные» виды движков. Без изменений моторного пространства в машине можно установить на ВАЗ 2106 двигатели с Nissan или Fiat.

Однако любителям «острых ощущений» этой мощности может не хватить. На ВАЗ 2106 легко «встанет» двигатель от БМВ 326, 535 и 746-ой моделей.
Однако следует учитывать, что при увеличении мощности придётся усиливать и всю конструкцию автомобиля в целом. Соответственно, потребуются вложения для усиления подвески, тормозов, разветвлений в системе охлаждения и т. п.

Дизельный мотор на ВАЗ 2106

Дизельные силовые установки было целесообразно ставить на бензиновые отечественные машины несколько лет назад, когда стоимость солярки была ниже АИ-92. Главное достоинство дизеля — это его экономичность.
На сегодняшний день стоимость дизельного топлива превышает цену на бензин, поэтому ни о какой экономичности речи быть не может.

Однако любители повышенной тяги мотора вполне могут установить различные дизельные агрегаты на ВАЗ 2106. Необходимо соблюсти три правила:

1. Размеры и вес дизеля не должны сильно превышать вес штатного мотора ВАЗ.
2. Нельзя ставить на «шестёрку» двигатели с мощностью более 150 л.с. без соответствующей переделки кузова и других систем.
3. Заранее убедиться в том, что все системы автомобиля будут безопасно подключаться к новому двигателю.

Стоит ли ставить роторный двигатель

Сегодня только концерн Mazda использует роторные двигатели для оснащения выпускаемых автомобилей. В своё время роторно-поршневые моторы выпускал и АвтоВАЗ, однако из-за проблемности устройства оснащение машин такими установками было решено прекратить.

Установка роторного мотора Mazda на ВАЗ 2106 не позволит обойтись без вмешательства: понадобится расширить моторный отсек и провести доработку ряда систем.
При желании и наличии средств все эти задачи выполнимы, однако целесообразнее установить двигатель с Fiat, например, так как при небольших вложениях он придаст машине те же скоростные характеристики.

Таким образом, двигатель ВАЗ 2106 можно заменить как на аналогичный с других моделей ВАЗ, так и на импортный с более мощных иномарок. В любом случае к замене силового агрегата необходимо подойти максимально ответственно — ведь при неправильном подключении или несоблюдении рекомендуемых правил управлять такой машиной будет небезопасно.

Схема ВАЗ-2106 | 2 Схемы

Содержание

• 1 Схема электрооборудования ВАЗ-2106 (старая)
• 2 Схема электрооборудования ВАЗ-2106 (новая)
• 3 Схема проводки ВАЗ 2106 (инжектор)
• 4 Схема блока управления инжекторным двигателем
• 5 Схемы отдельных узлов шестёрки
  • 5.1 Электросхема соединений генератора
  • 5.2 Электросхема стартера
  • 5.3 Электросхемы контактной системы зажигания
  • 5.4 Электросхема управления клапаном карбюратора
  • 5.5 Электросхема указателей поворотов и сигналки
  • 5.6 Электросхема включения звука
  • 5.7 Схема включения элеткростеклоподъемников
  • 5.8 Схема системы охлаждения двигателя
• 6 Схема предохранителей и реле ВАЗ2107
• 7 Модификации авто ВАЗ-2106
• 8 Скачать книги и схемы по ВАЗ
• 9 Дополнительные схемы на 2106

Автомобиль ВАЗ-2106 выпускался с 1976 по 2008 год. В этом справочнике приводятся цветные схемы проводки (на инжектор и карбюратор) с описанием всех элементов для различных модификаций. Информация предназначена для самостоятельного ремонта шестёрки. Электрические схемы разделены для удобства просмотра через компьютер или телефон на несколько блоков, также имеются схемы в виде единой картинки с описанием каждого элемента — для распечатки на принтере. Всё электрооборудование авто условно можно разделить на следующие узлы:

• система запуска мотора;
• элементы заряда аккумулятора;
• система зажигания топливной смеси;
• элементы наружного и салонного освещения;
• система датчиков на панели приборов;
• элементы звукового оповещения;
• блок предохранителей.

Схема электрооборудования ВАЗ-2106 (старая)

Общая схема электрооборудования ВАЗ 2106 / 21061 / 21063 / 21065 выпуска 1976 – 1987г.

1 – передние фонари;
2 – боковые указатели поворота;
3 – аккумуляторная батарея;
4 – реле сигнализатора заряда аккумуляторной батареи;
5 – реле включения ближнего света фар;
6 – реле включения дальнего света фар;
7 – стартер;
8 – генератор;
9 – наружные фары;
10 – внутренние фары;
11 – звуковые сигналы;
12 – электродвигатель вентилятора системы охлаждения двигателя;
13 – датчик включения электродвигателя вентилятора;
14 – катушка зажигания;
15 – распределитель зажигания;
16 – свечи зажигания;
17 – электромагнитный клапан карбюратора;
18 – датчик указателя температуры охлаждающей жидкости;
19 – подкапотная лампа;
20 – выключатель света заднего хода;
21 – датчик указателя давления масла;
22 – датчик сигнализатора недостаточного давления масл;
23 – датчик сигнализатора недостаточного уровня тормозной жидкости;
24 – моторедуктор очистителя ветрового стекла;
25 – электродвигатель омывателя ветрового стекла;
26 – рле включения звуковых сигналов;
27 – реле включения электродвигателя вентилятора;
28 – регулятор напряжения;
29 – реле-прерыватель очистителя ветрового стекла;
30 – дополнительный блок предохранителей;
31 – основной блок предохранителей;
32 – рел-прерыватель аварийной сигнализации и указателей поворота;
33 – выключатель сигнала торможения;
34 – штепсельная розетка для переносной лампы;
35 – электродвигатель отопителя;
36 – добавочный резистор электродвигателя отопителя;
37 – часы;
38 – переключатель электродвигателя отопителя;
39 – лампа освещения вещевого ящика;
40 – прикуриватель;
41 – выключатель аварийной сигнализации;
42 – выключатель освещения приборов;
43 –лампа сигнализатора недостаточного уровня тормозной жидкости;
44 – трехрычажный переключатель;
45 – выключатель зажигания;
46 – выключатель заднего противотуманного фонаря*;
47 – выключатель наружного освещения;
48 – выключатели плафонов, расположенные в стойках передних дверей;
49 – выключатели фонарей сигнализации открытых передних дверей;
50 – фонари сигнализации открытых передних дверей;
51 – выключатели плафонов, расположенные в стойках задних дверей;
52 – выключатель сигнализатора стояночного тормоза;
53 – плафоны освещения салона;
54 – указатель уровня топлива с сигнализатором резерва;
55 – указатель температуры охлаждающей жидкости;
56 – указатель давления масла с сигнализатором недостаточного давления;
57 – тахометр;
58 – лампа сигнализатора стояночного тормоза;
59 – лампа сигнализатора заряда аккумуляторной батареи;
60 – лампа сигнализатора воздушной заслонки карбюратора;
61 – лампа сигнализатора габаритного света;
62 – лампа сигнализатора указателей поворота;
63 – лампа сигнализатора дальнего света фар;
64 – спидометр;
65 – выключатель сигнализатора воздушной заслонки карбюратора;
66 – реле-прерыватель сигнализатора стояночного тормоза;
67 – задние фонари;
68 – фонари освещения номерного знака;
69 – датчик указателя уровня и резерва топлива;
70 – лампа освещения багажника;
71 – задний противотуманный фонарь*.

Порядок условной нумерации штекеров в колодках:

а – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла;
б – реле прерывателя аварийной сигнализации и указателей поворота;
в – трехрычажного переключателя.

Электросхема ВАЗ-2106 карбюратор — полный вид:

Схема электрооборудования ВАЗ-2106 (новая)

Общая схема электрооборудования ВАЗ 2106 / 21061 / 21063 / 21065 выпуска 1988 – 2001г.

1 – передние фонари;
2 – боковые указатели поворота;
3 – аккумуляторная батарея;
4 – реле лампы сигнализатора заряда аккумуляторной батареи;
5 – реле включения ближнего света фар;
6 – реле включения дальнего света фар;
7 – стартер;
8 – генератор;
9 – наружные фары;
10 – внутренние фары;
11 – датчик включения электродвигателя вентилятора;
12 – электродвигатель вентилятора системы охлаждения двигателя;
13 – звуковой сигнал;
14 – катушка зажигания;
15 – распределитель зажигания;
16 – свечи зажигания;
17 – электромагнитный клапан карбюратора;
18 – датчик указателя температуры охлаждающей жидкости;
19 – подкапотная лампа;
20 – выключатель света заднего хода;
21 – датчик указателя давления масла;
22 – датчик сигнализатора недостаточного давления масла;
23 – датчик сигнализатора недостаточного уровня тормозной жидкости;
24 – моторедуктор очистителя ветрового стекла;
25 – коммутатор*;
26 – электродвигатель омывателя ветрового стекла;
27 – реле включения электродвигателя вентилятора**;
28 – регулятор напряжения;
29 – реле-прерыватель очистителя ветрового стекла;
30 – дополнительный блок предохранителей;
31 – основной блок предохранителей;
32 – реле-прерыватель аварийной сигнализации и указателей поворота;
33 – реле включения обогрева заднего стекла***;
34 – выключатель стоп-сигнала;
35 – штепсельная розетка для переносной лампы****;
36 – добавочный резистор электродвигателя отопителя;
37 – электродвигатель отопителя;
38 – переключатель электродвигателя отопителя;
39 – часы;
40 – лампа освещения вещевого ящика;
41 – прикуриватель;
42 – выключатель аварийной сигнализации;
43 – регулятор освещения приборов;
44 – лампа сигнализатора уровня тормозной жидкости;
45 – трехрычажный переключатель;
46 – выключатель зажигания;
47 – выключатель обогрева заднего стекла***;
48 – выключатель заднего противотуманного фонаря;
49 – выключатель наружного освещения;
50 – выключатели плафонов, расположенные в стойках передних дверей;
51 – моторедукторы электростеклоподъемников передних дверей***;
52 – выключатели плафонов, расположенные в стойках задних дверей;
53 – выключатель контрольной лампы стояночного тормоза;
54 – плафоны освещения салона;
55 – указатель уровня топлива с сигнализатором резерва;
56 – указатель температуры охлаждающей жидкости;
57 – указатель давления масла с сигнализатором недостаточного давления;
58 – тахометр;
59 – лампа сигнализатора стояночного тормоза;
60 – лампа сигнализатора заряда аккумуляторной батареи;
61 – лампа сигнализатора воздушной заслонки карбюратора;
62 – контрольная лампа габаритного света;
63 – лампа сигнализатора указателей поворота;
64 – лампа сигнализатора дальнего света фар;
65 – спидометр VAZ-2106;
66 – выключатель сигнализатора воздушной заслонки карбюратора;
67 – переключатель электростеклоподъемника левой передней двери***;
68 – реле включения электростеклоподъемников передних дверей***;
69 – переключатель электростеклоподъемника правой передней двери***;
70 – задние фонари;
71 – фонари освещения номерного знака;
72 – датчик указателя уровня и резерва топлива;
73 – колодки, подключаемые к элементу обогрева заднего стекла***;
74 – лампа освещения багажника;
75 – задний противотуманный фонарь.

Порядок условной нумерации штекеров в колодках:

а – коммутатора;
б – датчика-распределителя зажигания;
в – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла;
г – реле прерывателя аварийной сигнализации и указателей поворота;
д – трехрычажного переключателя.

* Устанавливается в случае применения на автомобиле бесконтактной системы зажигания. При этом должен устанавливаться датчик-распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705.
** С 2000 г. не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. При этом вместо применявшегося ранее датчика температуры 11 типа ТМ-108 применяется датчик-выключатель 661.3710.
*** Устанавливается на части автомобилей.
**** С 2000 г. не устанавливается.

Электросхема ВАЗ-2106 карбюратор — полный вид:

Схема проводки ВАЗ 2106 (инжектор)

1 контроллер
2 электровентилятор системы охлаждения
3 колодка жгута системы зажигания к жгуту левого брызговика
4 колодка жгута системы зажигания к жгуту правого брызговика
5 указатель уровня топлива
6 колодка жгута уровня топлива к жгуту датчика уровня топлива
7 датчик кислорода
8 колодка жгута датчика уровня топлива к жгуту системы зажигания
9 электробензонасос
10 датчик скорости
11 регулятор холостого хода
12 датчик положения дроссельной заслонки
13 датчик температуры охлаждающей жидкости
14 датчик массового расхода воздуха
15 колодка диагностики
16 датчик положения коленчатого вала
17 электромагнитный клапан продувки адсорбера
18 катушка зажигания
19 свечи зажигания
20 форсунки VAZ-2106
21 колодка жгута системы зажигания к жгуту панели приборов
22 реле электровентилятора
23 предохранитель цепи питания контроллера
24 реле зажигания
25 предохранитель реле зажигания
26 предохранитель цепи питания электробензонасоса
27 реле электробензонасоса
28 колодка жгута системы зажигания к жгуту форсунок
29 колодка жгута форсунок к жгуту системы зажигания
30 колодка жгута панели приборов к жгуту системы зажигания
31 выключатель зажигания
32 комбинация приборов
33 табло антитоксичной системы двигателя

Схема блока управления инжекторным двигателем

Схема электрических соединений системы управления инжекторным двигателем:

1. — Разъем контроллера.
2. — Сенсор массового расхода воздуха.
3. — Сенсор температуры охлаждающей жидкости.
4. — Сенсор положения коленчатого вала.
5. — Сенсор положения дроссельной заслонки.
6. — Сенсор концентрации кислорода.
7. — Сенсор скорости.
8. — Модуль зажигания.
9. — Электромагнитный клапан продувки адсорбера.
10. — Реле электровентилятора.
11. — Реле электробензонасоса.
12. — Основное реле.
13. — Предохранитель, защищающий силовую цепь реле электробензонасоса.
14. — Предохранитель, защищающий силовые цепи главного реле.
15. — Плавкая вставка.
16 — Предохранитель, защищающий цепь постоянного питания контроллера.
17. — Диод.
18. — Регулятор холостого хода.
19. — Форсунки.
Х1. — Колодка диагностики.
Х2. — Колодка соединения с системой электрооборудования автомобиля.

Схемы отдельных узлов шестёрки

Электросхема соединений генератора

1 — АКБ VAZ-2106;
2 — генераторная установка «шестерки»;
3 — регуляторное устройство, предназначенное для контроля рабочего параметра напряжения;
4 — замок;
5 — пластиковый модуль с предохранительными элементами;
6 — контрольный световой индикатор, определяющий заряд АКБ;
7 — реле, защищающее электролинию контрольного светового индикатора заряда батареи.

Электросхема стартера

1 — стартерное устройство автомобиля;
2 — АКБ;
3 — генераторная установка;
4 — замок зажигания.

Электросхемы контактной системы зажигания

1 — свечи зажигания;
2 — распределитель;
3 — выключатель зажигания;
4 — катушка;
5 — коммутатор;
6 — генератор;
7 — АКБ.

Электросхема управления клапаном карбюратора

1 — концевое переключательное устройство карбюраторного агрегата;
2 — непосредственно сам клапан двигателя;
3 — модуль, использующийся для управления карбюраторным узлом;
4 — катушка зажигания;
5 — коммутаторное устройство;
6 — переключатель зажигания, является замком.

Электросхема указателей поворотов и сигналки

1 — световые устройства поворотных огней, установленные в передних оптических приборах;
2 — АКБ VAZ-2106;
3 — генераторный узел авто;
4 — боковые поворотные огни, расположенные на передних крыльях;
5 — главный монтажный модуль с предохранительными элементами;
6 — вспомогательный управляющий блок с предохранительными устройствами;
7 — замок зажигания;
8 — устройство для отключения и активации световой сигналки, монтируется в салоне машины на центральной консоли;
9 — переключательное устройство для активации и отключения поворотных огней;
10 — прерывательное устройство, использующееся для мигания поворотных огней и световой сигналки;
11 — спидометр, оснащенный контрольным световым индикатором активации поворотных огней;
12 — световые устройства указателей поворотных огней в задней оптике.

Электросхема включения звука

1 — звуковые устройства, использующиеся для воспроизведения импульсов;
2 — реле активации звуковых импульсов, защищает электроцепь от перенапряжения;
3 — переключатель звуковых импульсов;
4 — монтажный модуль с предохранительными элементами;
5 — генераторная установка ВАЗ 2106;
6 — АКБ.

Схема включения элеткростеклоподъемников

1 — главный предохранительный модуль;
2 — реле, использующееся для защиты электролинии установленных дополнительно стеклоподъемников;
3 — переключательное устройство электростеклоподъемника, установленного на левой двери;
4 — аналогичное устройство, применяющееся для регулировки положения стекла в правой двери спереди;
5 — электродвигатель левого подъемника стекла;
6 — вспомогательный модуль с предохранительными элементами;
7 — замок зажигания.

Схема системы охлаждения двигателя

1 — генераторный узел, установлен под капотом;
2 — АКБ;
3 — переключатель зажигания или замок;
4 — главный модуль с предохранительными элементами;
5 — реле, защищающее электролинию системы активации электрического моторчика вентилятора охлаждения силового агрегата;
6 — контроллер активации вентилирующего устройства;
7 — непосредственно сам вентилятор;
8 — вспомогательный предохранительный модуль.

Схема предохранителей и реле ВАЗ2107

Электропроводка машины защищается с помощью плавких предохранителей, которые в основном устанавливаются в центральном и дополнительном блоке, расположенных в нижней части панели приборов по левую сторону рядом с рулевой колонкой. Цепь от аккумулятора к клеммам и проборам замыкается при включении зажигания автомобилем.

F1(16А) Клаксон, розетка для лампы, прикуриватель, лампы торможения, часы и освещения в салоне (плафоны)
F2(8A) Реле стеклоочистителя, электродвигатели отопителя и стеклоочистителя, омывателя лобового стекла
F3(8А) Дальний свет левой фары и лампа оповещения включённого дальнего света
F4(8А) Дальний свет правой фары
F5(8А) Предохранитель ближнего света левой фары
F6(8А) Ближний свет правой фары и задний противотуманная фара
F7(8А) Этот предохранитель в блоке ВАЗ 2106 отвечает за габаритный свет (левый подфарник, правый задний фонарь), лампочка багажника, освещение номера правая лампочка, лампы освещения приборов и подсветка прикуривателя
F8(8А) Габаритный свет (правый подфарник, левый задний фонарь), освещение номера левая лампочка, подкапотная лампа и лампочка оповещения о габаритном свете
F9(8А) Указатель давления масла с лампой оповещения, указатель температуры охлаждающей жидкости и уровня топлива, лампа оповещения заряда аккумулятора, указатели поворота, сигнализатор открытия воздушной заслонки карбюратора, обогрев заднего стекла
F10(8А) Регулятор напряжения и обмотка возбуждения генератора
F11(8А) Резерв
F12(8 ) Резерв
F13(8А) Резерв
F14(16А) обогрев заднего стекла
F15(16А) Электродвигатель вентилятора системы охлаждения
F16(8А) Указатели поворота в режиме аварийной сигнализации

Владельцам 2106 следует знать, что старая конструкция предохранителей уже давно изжила себя, так как при каждом срабатывании они перегреваются, что влияет на плотность соединения ячеек. Отсутствие плотного контакта между предохранителем и разъемами ведет к их обгоранию. Таким образом, необходима замена блоков плавких предохранителей. Чтобы в части электропроводки не возникали лишние проблемы, следует раз в полгода делать осмотр предохранительных устройств. При подгорании контактной части необходима замена предохранителей, чистка посадочных гнезд. Сегодня многие владельцы ВАЗ 2106 модернизируют классические блоки, меняя их на современные ножевые предохранители.

Модификации авто ВАЗ-2106

ВАЗ-21060. Модификация с условным индексом ВАЗ-21060 Ижевской сборки последних лет выпуска с инжекторным двигателем ВАЗ-21067 с катализатором, который соответствует экологическому стандарту Euro-2

ВАЗ-21061. Модификация с двигателем ВАЗ-2103, некоторые автомобили с подобным индексом были оборудованы упрощенной системой охлаждения двигателя и не имели электрического вентилятора. Вместо этого на торец вала насоса охлаждающей жидкости была установлена крыльчатка. Уже российские автомобили комплектовались бамперами от ВАЗ-2105, некоторые экземпляры были оборудованы очистителями и омывателями фар головного освешения.

ВАЗ-21062. Экспортная, праворукая модификация базовой «шестёрки».

ВАЗ-21063. Автомобиль с двигатель ВАЗ-21011 улучшенной комплектации, с датчиком давления масла и с электрическим вентилятором охлаждения двигателя. Выпуск данной модификации был завершен в 1994 году.

ВАЗ-21064. Экспортная, праворукая модификация, как и ВАЗ-21062, но за основу была взята модификация ВАЗ-21061

ВАЗ-21065. Модификация автомобиля с улучшенной комплектацией, которую выпускали с 1990 по 2001 год. В качестве силового агрегата был установлен двигатель объемом 1569 см3. К другим отличиям от базовой модели можно отнести более мощный генератор, 5-ступенчатую коробку передач, редуктор заднего моста с передаточным числом 3.9, бесконтактной системой зажигания, карбюратором «Солекс. Были и другие изменения как в экстерьера так и в интерьере, в общем это была «люкс» версия седана ВАЗ-2106.

ВАЗ-21065-01. Тот же ВАЗ-21065 но с двигателем ВАЗ-2103

ВАЗ-21066. Экспортная, праворукая модификация автомобиля ВАЗ-21063.

ВАЗ-21068. Автомобиль, который был выпущен как носитель агрегатов периода доводки новых моторов ВАЗ-2108 и ВАЗ-21083.

ВАЗ-21069. Модификация ВАЗ-2106 изготовленная по заказу спецслужб. Оснащалась двухсекционным роторно-поршневым двигателем ВАЗ-411, мощностью 120 л.с., ВАЗ-413 мощностью 140 л.с.

Скачать книги и схемы по ВАЗ

• Скачать книгу по ремонту электрооборудования авто
• Замена деталей автомобилей семейства ВАЗ
• Книга по ремонту двигателей ВАЗ
• Ремонт электрики автомобилей ВАЗ
• Ремонт трансмиссии, ходовой, механизма управления
• Скачать книгу советы автолюбителям – много полезного по ВАЗ

Дополнительные схемы на 2106

• Катушка зажигания – распиновка, подключение
• Датчик скорости – распиновка, подключение
• Бензонасос и его реле – распиновка
• Распиновка замка зажигания ВАЗ
• Стеклоподъёмники – распиновка кнопки
• Приборная панель – замена, подключение
• Блок предохранителей – описание, подключение
• Монтажный блок – распиновка, подключение
• Диагностический разъём – распиновка, подключение

Двигатель Ваз 2106

с.

Все автомобили ВАЗ. Неограниченные возможности модернизации двигателя

ВАЗ-2106 («Жигули») — легковой заднеприводный автомобиль с кузовом седан. Разработан на Волжском автомобильном заводе. Выпускался с 1976 по 2006 год.

История

Первый автомобиль ВАЗ-2106 сошел с III очереди главного конвейера 21 февраля 1976 года. Когда в Тольятти было освоено производство модели ВАЗ-2106 (Lada 1600), которая был переработан для отечественных условий эксплуатации из FIAT 124 Speciale 1972, никто и предположить не мог, что она станет самой массовой и массовой продукцией Волжского автозавода.

ВАЗ-2106 — рестайлинговая версия ВАЗ-2103. «Шестерка» отличается от ВАЗ-2103 более мощным 80-сильным двигателем ВАЗ-2106 рабочим объемом 1,6 литра, иной электрической схемой и измененным дизайном кузова и салона. Улучшена эргономика, упрощен и «модернизирован» дизайн за счет уменьшения количества хромированных элементов и увеличения количества пластиковых.

По сравнению с автомобилями «Москвич» эти 5-местные седаны, отличавшиеся лучшей динамикой и действительно комфортным салоном, были верхом комфорта и престижа для широкого круга автомобилистов СССР. В конце 1970-х годов ВАЗ-2106 сразу завоевал славу «шикарного» и скоростного автомобиля, но дорогого и менее «практичного», чем другие «Жигули». Достойная для того времени динамика (максимум 150 км/ч и 16 с до 100 км/ч), рельефные сиденья с подголовниками, приборная панель с тахометром и отличная шумоизоляция — было за что ценить.

В свое время автомобиль пользовался немалой популярностью у автомобилистов благодаря мягкому ходу, хорошей управляемости, высокой ремонтопригодности и относительной долговечности. По качеству сборки «шестерка» занимала одну из лидирующих позиций среди других автомобилей ВАЗ.

В 1979 году завод наладил выпуск менее мощных модификаций ВАЗ-21061 с 71-сильным двигателем ВАЗ-2103 и ВАЗ-21063 с 64-сильным двигателем ВАЗ-21011. В народе они не пользовались популярностью, но масштабы их производства увеличивались (особенно 21063), и в условиях советского дефицита потребителю приходилось мириться с сочетанием дорогого и утяжеленного кузова со слабым двигателем, что заметно ухудшилась динамика С 1980 стали монтировать карбюраторы Озон типа 2107. Изменения в электрике в связи с изменением технологии происходили постоянно. В 1977 году машины стали оснащаться новыми клеммами и проводными соединениями, а с 1986 года устанавливалось новое реле.

В 1982 году была проведена первая модернизация автомобиля. На ВАЗ-2106 стали устанавливать модернизированные 75-сильные (по новому ГОСТу) двигатели ВАЗ-2106. Отражатели больше не устанавливались на заднем крыле по линии молдинга. В 1988 была модернизирована выхлопная система: в ней установили одноразовую прокладку и гайку. В 1990 году на ВАЗе освоили разновидность комплектации «Люкс» — ВАЗ-21065 со стандартным двигателем ВАЗ-2106 с бесконтактной системой зажигания, карбюратором «Солекс» (21053-1107010-03), галогенными фарами, улучшенной обивкой и другими подголовниками сидений. Экспортные модификации ВАЗ-21064 внешне отличались от ВАЗ-21065 бамперами со встроенными поворотниками и несколько иной электрической схемой. С 1985 года сначала для экспортных модификаций, потом иногда для «внутренних» стали устанавливать 5-ступенчатую коробку передач типа ВАЗ-2112, а позже типа ВАЗ-21074, что значительно снижает расход топлива по трассе и шум двигателя.

Но времена меняются. К концу 1980-х эта модель с доработками оставалась самой массовой и популярной в программе ВАЗ. Конечно, это уже не считалось престижным, но добрая память о первом семействе «Жигулей» поддерживала устойчивый спрос на «шестерку». На него не повлияло даже засилье маломощной модификации ВАЗ-21063 и резкое ухудшение качества сборки и комплектующих в 1990-е годы. Автомобиль со временем стал настолько доступным, что перешел в разряд неприхотливых «рабочих лошадок». Также у него есть постоянная армия поклонников.

Однако и сейчас ВАЗ-2106 все же постепенно сдает позиции, в первую очередь из-за устаревания дизайна и салона, а также довольно низких ходовых качеств, органично присущих классической компоновке. Тем не менее, «шестерка» имеет все шансы отметить свое тридцатилетие на конвейере.

Производство ВАЗ-2106 начато на Волжском автомобильном заводе в 1976 году. С 1998 года автомобиль выпускается на конвейере предприятия «Рослада» в Сызрани. В 2002 году производство было переведено на завод «Ижавто» в Ижевске. В январе 2006 года ВАЗ-2106 был снят с производства через 30 лет после начала производства.

Модификации

• ВАЗ-21060 — рабочий объем 1600 куб.см
• — пикап со встроенным в кузов тентом, изготовленный по заказу техдирекции.

• ВАЗ-21061 — Двигатель ВАЗ-2103, рабочий объем 1500 см.

Но изначально ВАЗ-21061 был вариантом автомобиля для Канады

«Канадская» версия с мощными бамперами из алюминиевого профиля. ему присвоили индекс 21061, но потом Канада «исчезла», и его носила самая «хилая» модификация с двигателем 1,3 л.

• ВАЗ-21062 — Экспортный вариант ВАЗ-2106 с правым рулем.
• ВАЗ-21063 — рабочий объем 1300 куб.см
• ВАЗ-21064 — Модель ВАЗ-21064 является экспортной модификацией ВАЗ-21061 .

• ВАЗ-21065 — Рабочий объем 1500 куб.см, бампера от ВАЗ-2105, электрообогрев заднего стекла, более мощный генератор, пятиступенчатая коробка передач, бесконтактная система зажигания, карбюратор «СОЛЕКС-21053», электростеклоподъемники передних дверей, безопасный руль, другая обивка, другие сиденья с подголовниками.
• ВАЗ-21065-01 — Объем двигателя 1500 куб.см, бамперы от ВАЗ-2105, обогрев заднего стекла, более мощный генератор, пятиступенчатая коробка передач, бесконтактная система зажигания, редуктор заднего моста 3,9, карбюратор «Солекс 21053», электродвигатель стекла передних дверей
• ВАЗ-21066 — Экспортный вариант ВАЗ-21063 с правым рулем.
• ВАЗ-21067 — Ижевск Модели ВАЗ-2106 последних выпусков имели индекс ВАЗ-21067, на них устанавливался двигатель ВАЗ-21067 объемом 1600 см3, являющийся модификацией двигателя ВАЗ-2106 с топливным система впрыска и каталитический нейтрализатор, соответствующий нормам токсичности Евро 2. Ижевские автомобили модели ВАЗ-21067 не имеют трамблера, механического топливного насоса с рычагом для ручной подкачки и карбюратора. Компоненты системы питания инжекторной «шестерки» позаимствованы у переднеприводных автомобилей ВАЗ. Блок управления «Январь 5.1», только со своими калибровками. Воздушный и топливный фильтры, модуль зажигания также унифицированы. Ресивер от инжекторного «Нивовского» мотора. Датчик скорости устанавливается на коробку передач в месте подключения троса спидометра, а последний подключается через переходник — так же, как на Ниве ВАЗ-21214. Каталитический нейтрализатор в выхлопной системе и адсорбер обеспечивают Евро 2 не только по выхлопу, но и по испаряемости топлива. Октановое число используемого бензина не изменилось — АИ-92, потому что степень сжатия двигателя осталась прежней.
• ВАЗ-21067-20 — экспериментальный, с инжекторным двигателем 2106, рабочим объемом 1600 куб. см, 2005 г., левый руль
• ВАЗ-21068 — выпущен как носитель агрегатов на период доводки новых двигателей ВАЗ-2108 и ВАЗ-21083.
• ВАЗ-21069 — Модель ВАЗ-21069 внешне полностью идентична ВАЗ-2106, но с двухсекционным РПД ВАЗ-411 мощностью 120 л.с. С 1983 мог устанавливаться двигатель ВАЗ-413 мощностью 140 л.с., а с 1997 года универсальный РПД для заднеприводных и переднеприводных ВАЗ-415. Машины изготавливались по заказу спецслужб.
• — «псевдо-семерка» для семьи Брежневых, сделанная из обычной «шестерки». Получил прозвище «полшестого».

Модель	Рабочий объем двигателя , куб.см	Расположение органы управления	Примечания (редактировать)
2106			Снят с производства в 1993 г.
21061
21062
21063
21064
21065
21066
21067
21067-20	1600 (однократный впрыск)		экспериментальный с инжекторным двигателем 2106, 2005 г.
21069			с двигателем от Самары-21083, 1988 г.в.

Технические характеристики ВАЗ-2106

Год выпуска

	Лада 1600 ГЛ	Lada 1600 LS (экспортная версия)	ВАЗ 2106	ВАЗ 21061	ВАЗ 21063	Лада 1600 (2106)	Лада 1600 ES 4-дверный Седан, рынок Великобритании (21064)
Модификация	—	—	1600	1,5	—	1,6	—
—	—	1976	1976	—	1977-85	—
Геометрия
Тип кузова	Седан	Седан	Седан	Седан	Седан	Седан	Седан
Количество двери	—	4	4	4	4	4	—
Количество мест	—	5	5	5	5	5	—
	—	Левый	Левый	Левый	Левый	Левый	справа
	—	4116 мм	4166 мм	4166 мм	—	—	—
	—	1611 мм	1611 мм	1611 мм	—	—	—
	—	—	1440 мм	1440 мм	—	—	—
Колесная база	—	2424 мм	2424 мм	2424 мм	—	—	—
Гусеница передняя	—	1365 мм	1365 мм	—	—	—	—
Задняя направляющая	—	1321 мм	1321 мм	—	—	—	—
	—	—	170 мм	170 мм	—	—	—
снаряженная масса	—	1030 кг	1045 кг	1085 кг	—	—	—
Полная масса	—	1430 кг	1445 кг	1485 кг	—	—	—
Двигатель
Двигатель	—	—	ВАЗ 2106	ВАЗ 2103	ВАЗ 21011	ВАЗ 2106	—
Местоположение	—	спереди, по длине	спереди, по длине	спереди, по длине	спереди, по длине	спереди, по длине	—
	—	—	бензин	бензин	бензин	бензин	—
Система снабжения	—	—	карбюратор	карбюратор	карбюратор	карбюратор	—
Диаметр цилиндров	—	—	79 мм	76 мм	79 мм	79 мм	—
ход поршня	—	—	80 мм	80 мм	66 мм	80 мм	—
Степень сжатия	—	—	8,5	8,5	8,5	8,5	—
	—	1,568 л	1,57 л	1,452 л	1,294 л	1,57 л	—
Турбокомпрессор	—	—	№	№	№	№	—
Мощность	—	78 л. с.	80 л.с. при 5400 об/мин	77 л.с. при 5600 об/мин	69 л.с. при 5600 об/мин	80 л.с. при 5400 об/мин	—
Момент затяжки	—	—	122 Нм при 3000 об/мин	106 Нм при 3500 об/мин	94 Нм при 3400 об/мин	122 Нм при 3000 об/мин	—
Марка топливо	—	—	АИ-93	АИ-93	АИ-93	АИ-93	—
Трансмиссия

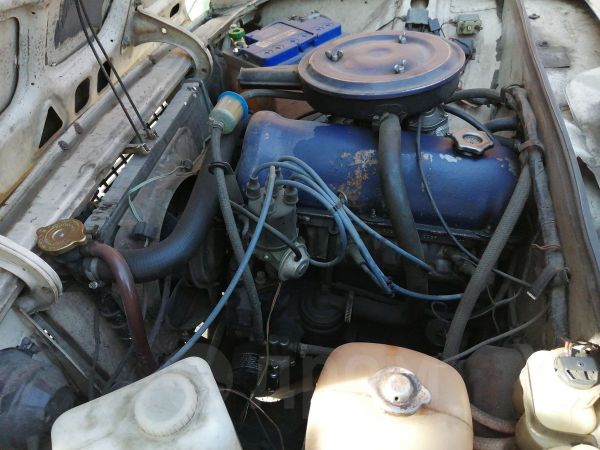

Двигатель ВАЗ 2106 устанавливается на легковые автомобили производства Волжского автозавода, начавшего свою деятельность в 1976. Мотор ВАЗ 2106 силовой агрегат четырехтактный, схема карбюраторная, устройство рядное.

Конструктивные особенности

Двигатель охлаждается в замкнутом контуре за счет циркуляции охлаждающей жидкости. Принцип работы системы охлаждения принудительный.

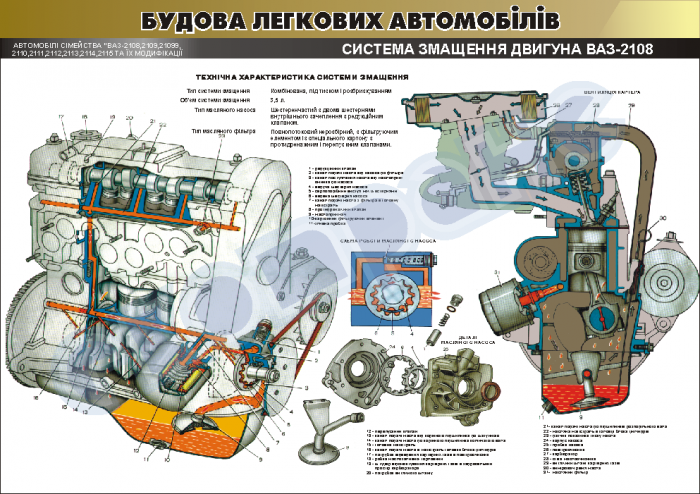

Схема работы системы смазки комбинированная — разбрызгивание плюс подача моторного масла под давлением.

Порядок работы цилиндров следующий: 1-3-4-2.

Устройство ДВС позволяет производить капитальный ремонт двигателя ВАЗ 2106 и донастройку двигателя ВАЗ 2106.

Замена двигателя ВАЗ 2106 осуществляется после ознакомления с новыми ценами на данный тип двигателя. Прежде чем приступить к замене двигателя, необходимо узнать, сколько весит двигатель ВАЗ 2106.

Силовой агрегат шестой модели устанавливается на автомобили ВАЗ 21074, НИВА, ВАЗ 2106. Автомобили УАЗ этими моторами не комплектуются.

Двигатель шестой — описание технических характеристик

Основные технические характеристики двигателя:

1. Блок цилиндров 2106 изготовлен из чугуна.
2. Питание производится по карбюраторной схеме.
3. Тип двигателя — бензиновый, рядный.
4. Количество цилиндров в блоке — 4.
5. Каждый цилиндр диаметром 79 мм оснащен двумя клапанами.
6. Ход поршня 80 мм.
7. Степень сжатия двигателя 8,5 атмосфер.
8. Мощность двигателя ВАЗ 2106 — 75 л.с.
9. Обороты 5400 об/мин.
10. Величина крутящего момента составляет 116 Нм.
11. Рекомендуемое топливо — АИ 92.
12. Вес двигателя ВАЗ 2106 в сборе 121 кг.
13. Замена масла в двигателе ВАЗ 2106 — необходимый объем 3,5 литра.
14. Типы рекомендуемых марок моторного масла: 10w-40,5w-40, 15w-40, 5w-30.
15. Тюнинг ВАЗ 2106 — мощность равна 200 л.с.

Каждая инженерная доработка приводила к значительному совершенствованию конструкции, о чем свидетельствует представленная характеристика двигателя ВАЗ 2106.

Что значительно улучшено

Улучшенная характеристика ВАЗ 2106:

• Применение нового блока цилиндров улучшенной конструкции с измененным диаметром.
• Двигатель ВАЗ 2106 имеет повышенную мощность за счет увеличения общего объема силового агрегата и улучшения характеристик и свойств цилиндров.
• Использование новых прокладок в связи с изменением диаметра цилиндров.
• Оснащен поршнями диаметром 79мм, позаимствованный у одиннадцатой модели.
• Обеспечение равномерности прогрева поршней за счет цилиндрических отверстий в двигателе и применения терморегулируемых стальных пластин на поршнях.

Специальные пластины для контроля температуры, установленные в поршнях, изготовлены из высококачественной стали.

2106 Обслуживание силового агрегата

Для определения возможных проблем в работе автомобиля необходимо проводить регулярную диагностику всей машины. С помощью мастера задаются нормы функционирования всех систем механизма.

Успешный ремонт двигателя ВАЗ 2106 своими руками осуществляется при наличии определенного опыта и навыков. В помощь мастерам выпущен специальный путеводитель, который можно приобрести в торговой сети в магазинах, торгующих автомобильными запчастями.

ВАЗ 2106 ремонт, сборка и разборка проводятся с опытом, также нужен полный набор инструментов и необходимых запчастей.

Наиболее частые поломки шестого мотора

Автовладельцы чаще всего сталкиваются с такими дефектами в работе двигателя:

1. Внутренний диаметр цилиндра увеличивается на 0,15 мм после прохождения более 5 тыс. км. Этот дефект возникает при отсутствии своевременной замены моторной смазки.
2. изнашивает распределительный вал.
3. Шумовые эффекты в виде постукивания в двигателе. Этот дефект устраняется регулировкой клапанов, заменой топлива на более высокооктановое топливо. Если эти меры не помогли, то нужно обратиться на ближайшую СТО, где будет проведена диагностика и ремонт поршней и шатунных вкладышей.
4. Давление масла падает. В этом случае смазка не достигает трущихся поверхностей, в результате чего увеличивается сила трения, что приводит к прогоранию прокладок, ускоренному износу рабочих органов, и устройство приходит в негодность.
5. Скрипы свидетельствуют о поломках натяжителя цепи ГРМ, демпфера или подшипника помпы.
6. Если двигатель глохнет на ходу, необходимо разобраться с системой зажигания или питания.
7. Отключение двигателя на холостом ходу происходит при неисправности регулятора скорости холостого хода или воздушной заслонки.
8. Неисправность двигателя, при данном дефекте необходима регулировка или замена прогоревших клапанов, прокладки ГБЦ. Причиной троения может быть и топливо с низким октановым числом.

Почему греется двигатель

Самая частая неисправность двигателя 2106 это перегрев. Рабочая температура двигателя до отметки +96°С.

Причинами того, что мотор стал сильно греться, могут быть неисправности следующих систем и узлов:

• термостат, возникновение воздушной пробки;
• радиатор, его засорение;
• низкое качество жидкости, используемой для охлаждения;
• вентилятор неисправен.

При обнаружении перегрева двигателя необходимо срочно остановить автомобиль и произвести тщательный осмотр и устранение причины. Если двигатель начал греться из-за поломки термостата, то этот прибор необходимо заменить на новый. .

При дефектах радиатора необходимо дать время для полного остывания охлаждающей жидкости и только после этого приступать к диагностике, сливу антифриза и устранению поломки.

Как форсировать двигатель ВАЗ

Для повышения мощности мотора используются различные технологии. Форсировка двигателя ВАЗ 2106 производится с помощью тюнинга.

Самый эффективный метод- это установка турбо на ВАЗ 2106 и отвод продуктов сгорания через прямоточную систему.

ВАЗ 2106 турбо составляет конкуренцию на бездорожье многим именитым маркам.

Турбина, турбонаддув устанавливаются на улучшенную шестерку с целью ее модернизации. При этом его мощность значительно возрастает. Установка спецдеталей внутрь силового агрегата не дает такого эффекта, как турбина.

Ваз 2106 турбо используется любителями высоких скоростей. Замененный тюнинговый автомобиль имеет дополнительное оборудование, требующее дополнительных затрат на уход и контроль работы всех систем, на периодический технический осмотр. Стоимость установки достигает половины стоимости машины.

Основные детали двигателя автомобиля ВАЗ 2106: 1 — шкив коленчатого вала; 2 — ремень привода генератора; 3 — передняя манжета коленчатого вала; 4 — цепь привода распределительного вала; 5 — пружинная пластина; 6 — направляющая втулка; 7 — клапан; 8 — внутренняя пружина; 9- внешняя пружина; 10 – пружина рычага; 11 — регулировочный болт; 12 – рычаг привода клапана; 13 — распределительный вал; 14 — крышка маслозаливной горловины; 15 – крышка головки блока цилиндров; 16 — свеча зажигания; 17 – головка блока цилиндров; 18 — маховик; 19 – задняя манжета коленчатого вала; 20 — датчики давления масла; 21 — поршень; 22 — указатель уровня масла; 23 — пробка маслосливного отверстия; 24 — шатун; 25 — масляный поддон; 26 — ролик привода вспомогательных агрегатов; 27 — коленчатый вал.

Основные узлы и агрегаты моторного отсека ВАЗ 2106

Узлы и агрегаты ВАЗ 2106: 1 — радиатор; 2- аккумуляторная батарея; 3 — всасывающая труба; 4 — корпус воздушного фильтра; 5 — пробка маслозаливной горловины; 6-вакуумный усилитель тормозов; 7 — бак тормозной системы; 8 – бачок гидропривода выключения сцепления; 9 — расширительный бачок системы охлаждения; 10 — бачок омывателя; 11 — катушка зажигания; 12 — крышка (заглушка) радиатора; 13 — электровентилятор; 14 – верхний шланг радиатора; 15 — прерыватель-распределитель; 16 – крышка головки блока цилиндров.

Технические характеристики двигателя ВАЗ 2106 и описание конструкции

Автомобиль оснащен бензиновым, четырехтактным, четырехцилиндровым, рядным, восьмиклапанным двигателем, с верхним расположением распределительного вала. Система питания карбюраторная. Порядок работы цилиндров: 1-3-4-2, отсчет — от шкива коленчатого вала.

Двигатель ВАЗ 2103 отличается от двигателя ВАЗ 2106 меньшим диаметром цилиндра (76 мм против 79) и, соответственно, блоком цилиндров, размером поршня и поршневых колец, а также прокладкой ГБЦ. Головки блока для обоих двигателей одинаковые и их детали взаимозаменяемы. Цилиндры двигателя расположены вертикально в один ряд и объединены в блок. Поверх него устанавливается общая для всех цилиндров головка блока. Снизу блок цилиндров закрыт штампованным стальным поддоном, который одновременно служит емкостью для масла.

Поршни имеют два компрессионных кольца и одно маслосъемное кольцо. Коленчатый вал вращается в пяти подшипниках в блоке цилиндров. От шкива на его переднем конце клиноременная передача приводит в действие генератор и насос охлаждающей жидкости, расположенный с правой стороны двигателя.

В передней части двигателя расположен привод распределительного вала и вал привода вспомогательных агрегатов: распределителя зажигания, топливного и масляного насосов. Привод осуществляется двухрядной втулочно-роликовой цепью.

С правой стороны двигателя кроме генератора расположены выпускной коллектор, стартер и впускной трубопровод с карбюратором и воздушным фильтром. Масляный фильтр находится с левой стороны.

Для установки двигателя в сборе с коробкой передач и сцеплением использовалась трехточечная схема подвески. Две передние опоры расположены по обеим сторонам блока цилиндров и крепятся к поперечине передней подвески автомобиля. Задняя опора расположена на коробке передач и опирается на поперечину, закрепленную под полом кузова.

Эластичные подушки передних опор состоят из резины с вулканизированными стальными шайбами ​​и крепежными болтами. Для повышения жесткости опор в подушках центрального отверстия установлены пружины на основе изолирующих колец, а внутри пружин расположены резинометаллические буферы для смягчения ударов. Подушки крепятся к кронштейнам промежуточными пластинами. Правая подушка защищена от нагрева со стороны выхлопной трубы глушителей защитным кожухом.

Задняя опора также резинометаллическая, состоит из трех стальных пластин с разделяющей их резиной. Средняя пластина крепится к редуктору, а крайние – к поперечине. двигатель с задней подвеской. Между полками ригеля размещены стальные распорки, предохраняющие полки от деформации при затягивании болтов крепления.

Блок цилиндров изготовлен литьем из специального высокопрочного чугуна. Отверстия под цилиндры расточены непосредственно в блоке и в цилиндрах не используются дополнительные вставки (гильзы). Цилиндры хонингуются для получения специального профиля и обработки поверхности. По диаметру цилиндры делятся на 5 классов через 0,01 мм, обозначаемых латинскими буквами А, В, С, D и Е. Класс каждого цилиндра маркируется на нижней плоскости блока цилиндров.

Отверстия под коренные подшипники коленчатого вала растачивают вместе с крышками подшипников. Поэтому они не взаимозаменяемы ни между собой, ни с крышками других блоков цилиндров. Чтобы не перепутать крышки, на них делают маркировку. Крышки подшипников крепятся к блоку цилиндров самоконтрящимися болтами, замена которых на какие-либо другие недопустима.

Вал привода вспомогательных агрегатов вращается в двух втулках, запрессованных в блок цилиндров. Передняя втулка сталеалюминиевая, а задняя металлокерамическая, бронзографитовая. Запасные части поставляются с втулками номинальных и ремонтных размеров с уменьшенным на 0,3 мм внутренним диаметром.

Поршни отлиты из алюминиевого сплава. Наружная поверхность поршня покрыта тонким слоем олова для улучшения его приспособляемости к стенкам цилиндра. Для компенсации неравномерного теплового расширения юбка поршня имеет сложную форму. Он имеет коническую форму и овальную форму в поперечном сечении. Поэтому диаметр поршня необходимо измерять только в плоскости, перпендикулярной поршневому пальцу и на расстоянии 52,4 мм от днища поршня.

По наружному диаметру поршни (как и цилиндры) подразделяются на пять классов: А, В, С, D и Е через 0,01 мм, а по диаметру отверстия под поршневой палец — на три категории через 0,004 мм. Категория обозначается краской на торце (первая — синяя, вторая — зеленая, третья — красная). Класс поршня (латинская буква) и категория (номер) указаны на головке поршня.

В качестве запчастей поставляются поршни классов А, С, Е, которых вполне достаточно для подбора поршня к любому цилиндру, так как поршни и цилиндры делятся на классы с некоторым перекрытием по размерам.

Отверстие под поршневой палец смещено от оси симметрии на 5 мм в правом двигателе. Поэтому на поршне имеется метка в виде буквы Р для правильной ориентации поршня в цилиндре. Этикетка должна быть обращена к передней части двигателя.

С 19 лет86 ремонтные поршни для всех моделей двигателей ВАЗ изготовлены с увеличенным на 0,4 и 0,8 мм наружным диаметром. До 1986 года ремонтные поршни для двигателей 2103 и 2106 выпускались с увеличением 0,4; 0,7 и 1,00 мм.
Поршни двигателей 2103 и 2106 отличаются только размером (диаметром).

Кольца поршневые изготовлены из чугуна. Верхнее компрессионное кольцо с хромированной внешней поверхностью. Нижнее компрессионное кольцо скребкового типа, фосфатированное.

Поршневые пальцы запрессованы в верхнюю головку шатуна и свободно вращаются в бобышках поршня. По наружному диаметру пальцы делятся на три категории через 0,004 мм. Категория пальца отмечена на его конце соответствующим цветом: 1-й — синий, 2-й — зеленый и 3-й — красный.

Стальной шатун, кованый. Нижняя головка шатуна съемная, в ней установлены шатунные вкладыши. Шатун выточен вместе с крышкой и поэтому они не взаимозаменяемы с крышками других шатунов. Чтобы не перепутать крышки шатунов при сборке, на шатуне и его крышке (сбоку) выбиты номера цилиндров, в которые они установлены. При сборке номера на шатуне и крышке должны быть с одной стороны.

Коленчатый вал отлит из высокопрочного чугуна и имеет пять опорных (коренных) шеек, закаленных током высокой частоты на глубину 2–3 мм. На заднем конце коленчатого вала имеется гнездо, куда вставляется подшипник первичного вала коробки передач. Смазочные каналы в шейках коленчатого вала закрыты колпачковыми пробками, которые для надежности запрессованы и нарезаны резьбой в трех точках.

Для продления срока службы коленчатого вала возможна перешлифовка шеек коленчатого вала при износе или повреждении их поверхностей. Шлифовкой диаметры шеек уменьшают на 0,25; 0,5; 0,75 и 1,00 мм.

Осевое перемещение коленчатого вала ограничивается двумя упорными полукольцами, установленными в блоке цилиндров с обеих сторон заднего коренного подшипника. С лицевой стороны подшипника размещено сталеалюминиевое полукольцо, а с задней — металлокерамическое (желтое).

Вкладыши коренных и шатунных подшипников тонкостенные биметаллические сталеалюминиевые. Вкладыши 1-го, 2-го, 4-го и 5-го коренных подшипников имеют канавку на внутренней поверхности (с 1987 г. нижние вкладыши этих подшипников устанавливаются без канавки). Вкладыши среднего коренного подшипника отличаются от остальных вкладышей отсутствием канавки на внутренней поверхности и большей шириной. Все вкладыши шатунных подшипников не имеют канавок, идентичны и взаимозаменяемы. Ремонтные вкладыши выполнены увеличенной толщины под шейки коленчатого вала, уменьшенные на 0,25; 0,5; 0,75 и 1 мм.

Маховик изготовлен из чугуна и имеет штампованный стальной зубчатый венец для запуска двигателя стартером. Маховики взаимозаменяемы, так как балансируются отдельно от коленчатого вала. Маховик отцентрован передним подшипником коленчатого вала первичного вала коробки передач.

Маховик крепится к фланцу коленчатого вала шестью самостопорящимися болтами, под которыми находится одна общая шайба. Эти болты нельзя заменять другими.

Выпуск автомобиля ВАЗ 2106 начат в 1976. Эта модель пришла на смену ВАЗ 2103 и отличалась от нее как внешне, так и внутренне. Так, у новой модели появились новые бампера с пластиковыми уголками и клыками, а также стал более мощный двигатель на 1600 куб. Тогда это был самый мощный автомобиль советского производства.

Автомобиль ВАЗ 2106 выпускался в разных модификациях с разным объемом двигателя 1,3 и 1,5 литра. У него просторный салон с тканевой обивкой, информационная панель, хорошая ходовая часть и невероятная выносливость.

Технические характеристики ваз 2106 габариты длина 4166 мм, ширина 1611 мм, высота 1440 мм, дорожный просвет 17см, размер багажника в 345 литров, снаряженная масса автомобиля 1035 кг. Задний привод, пять передач.

За 30 лет производства и эксплуатации автомобиля накоплен огромный опыт в сфере ремонта и тюнинга автомобиля. мощность двигателя и максимальная скорость в 150 км/ч – это даже не самые главные положительные характеристики этой машины. ВАЗ 2106 – это классика отечественного автопрома со своей историей и с особым отношением к ней каждого жителя нашей страны.

Устройство ВАЗ 2106 показало, что данная машина может эксплуатироваться в разных условиях на протяжении многих лет, конечно при условии, что водитель умеет проводить мелкий ремонт на ВАЗ 2106 своими руками, знает инструкцию по эксплуатации ВАЗ 2106 и на этом все технические тонкости. Ну а ремонт и эксплуатация ВАЗ 2106 по своей стоимости одна из самых низких на отечественных автомобилях.

Технические характеристики ВАЗ 2106

Двигатель	1,3 л, 8 кл.	1,5 л, 8 кл.	1,6 л, 8 кл.	1,6 л, 8 кл.
Длина, мм	4166	4166	4166	4116
Ширина, мм	1611	1611	1611	1611
Высота, мм	1444	1440	1440	1440
Колесная база, мм	2424	2424	2424	2424
Колея передняя, ​​мм	1365	1365	1365	1365
Колея задняя, ​​мм	1321	1321	1321	1321
Клиренс, мм	170	170	170	170
Объем багажника максимальный, л	345	345	345	325
Тип кузова/количество дверей	Седан/4
Расположение двигателя	спереди, по длине
Объем двигателя, см 3	1300	1452	1596	1596
Тип цилиндра	рядный
Количество цилиндров	4	4	4	4
Ход поршня, мм	66	80	80	80
Диаметр цилиндра, мм	79	76	79	79
Степень сжатия	8,5	8,5	8,5	8,5
Количество клапанов на цилиндр	2	2	2	2
Система снабжения	Карбюратор
Мощность, л. с./об. мин.	64/5600	72/5600	75/5400	75/5400
Момент затяжки	92/3400	104/3400	116/3200	116/3000
Тип топлива	АИ-92	АИ-92	АИ-92	АИ-92
Привод	Задний	Задний	Задний	Задний
Тип коробки передач/число передач	МТ/4	МТ/4	МТ/4	МТ/5
Передаточное число главной пары	4,1	4,1	4,1	4,11
Тип передней подвески	двойной поперечный рычаг
Задняя подвеска типа	спиральная пружина
тип рулевого управления	Червячная передача
Объем топливного бака, л	39	39	39	39
Максимальная скорость, км/ч	145	150	150	155
Снаряженная масса автомобиля, кг	1035	1035	1035	1050
Допустимая полная масса, кг	1435	1435	1435	1445
Шины	175/70 Р13
Время разгона (0-100 км/ч), с	18	17	17,5	16
Расход топлива в городском цикле, л/100 км	9,5	9,8	10,1	10,3

С годами владельцы иногда настолько привыкают к своему автомобилю, что ни при каких обстоятельствах не готовы рассмотреть вопрос о его продаже и покупке нового. средство передвижения.

Однако не очень хочется молча созерцать, как любимый «конек» уступает мощным иномаркам, поэтому возникает единственный вариант, предполагающий тюнинг двигателя ВАЗ-2106.

Мощности в стандартном двигателе ВАЗ-2106 не хватает, поэтому владельцы этого автомобиля часто решаются на тюнинг

После того, как удалось снять двигатель, нужно отсоединить от него ремни, ГБЦ, шестерни, но обеспечить соединение с коробкой передач. Именно в таком состоянии проводят дальнейший тюнинг ВАЗ-2106 своими руками, собирая шестнадцатиклапанный блок цилиндров.

Доработка ГБЦ ВАЗ-2106, установка усовершенствованного двигателя также ориентирует владельца на замену топливного насоса. Лучше всего отдать предпочтение бензонасосу от Волги. Он обладает более мощными характеристиками, поэтому может обеспечить улучшенный вариант доработки ГБЦ, двигателя в целом.

Важно учитывать, что при желании существенно не стоит забывать о замене генератора. Опытные владельцы рекомендуют установить более мощный вариант генератора, снятого с автомобиля «Нива».

Произведя такие простые замены, двигатель вашей «шестерки» сможет поразить вас своей необыкновенной мощностью. Это поспособствует возникновению новых желаний, когда очень захочется дополнительно доработать все важные механизмы своего автомобиля. Но возможностей для таких доработок, в том числе замены: 9 еще очень много.0005

• ремни и цепи приводов распределительных валов;
• сам коленвал;
• маховик;

форсунки

• ;
• прочее.

Тюнинг карбюратора

Желая улучшить свои знания о том, как улучшить двигатель ВАЗ-2106, значительное место среди этих мыслей должен занимать карбюратор, так как комплексный тюнинг двигателя, ГБЦ ВАЗ-2106 полностью зависит от его эффективное выполнение.

В вакуумном приводе легко найти пружину. Именно его можно смело удалять и не возвращать на прежнее место. Это повысит динамику вашего автомобиля, но при этом вам придется мириться с небольшим увеличением расхода топлива.

Вы также можете заменить вакуумный привод на механический вариант, что в очередной раз повысит динамику, а также обеспечит плавный разгон вашего автомобиля. Увеличение расхода топлива не спровоцируется, если отдать предпочтение этому варианту тюнинга двигателя ВАЗ-2106. Карбюратор же сможет продемонстрировать лучшие технические характеристики.

И еще один вариант, с помощью которого можно усовершенствовать карбюратор, это вариант, предполагающий замену диффузора, отмеченного показателем 3,5, на показатель 4,5. Этот диффузор расположен в первичной камере.

Для увеличения ускорения важно увеличить форсунку насоса с 30 до 40. Тюнинговый карбюратор будет функционировать идеально, и расход топлива больше не увеличится.

Итак, двигатель «шестерки» предопределяет дообучение. Изначально следует изучить все рекомендации, затем приобрести все необходимые детали, снятые с «донорских» автомобилей, детали которых подходят сразу или после некоторой доработки, обеспечивающей увеличение функциональности. К таким «донорам» относятся отечественные автомобили, в том числе «Жигули» других моделей, «Нива» и УАЗ.

Сколько весит кузов ваз 2106 без всего? Сколько весит легковой автомобиль.

Зависимость параметров ускорения от массы

ВАЗ-2106 – настоящая классика советского автомобилестроения. Автомобиль выпускался долгое время после распада Советского Союза, что объясняется его невероятной надежностью. Кроме того, он выделяется на фоне других автомобилей отечественного производства потрясающей ремонтопригодностью буквально каждого агрегата, доступностью запчастей и неограниченными возможностями модернизации.

Важным преимуществом ВАЗ-2106 является используемый в этом автомобиле двигатель. Этот четырехтактный агрегат, оснащенный до 2002 года карбюраторной, а затем инжекторной системой зажигания, может работать даже на бензине самого низкого качества, редко выходит из строя в сильные морозы и может успешно эксплуатироваться практически в любых условиях. Любая его проблема устраняется даже без участия специалиста – с текущим ремонтом легко справится любой мало-мальски опытный автолюбитель.

Вес двигателя ВАЗ-2106

На автомобиле ВАЗ-2106 масса двигателя без коробки передач составляет 121 килограмм. Поэтому настоятельно не рекомендуется пытаться снимать или перемещать этот блок в одиночку — это прямой путь к серьезной травме. Лучше всего иметь помощника, который сможет подстраховать вас в процессе демонтажа или установки мотора.

Со всем необходимым оборудованием, включая как головку блока цилиндров, так и систему зажигания, двигатель весит еще больше — 140 килограммов.

Наконец, в сборе с редуктором и прикрепленными к нему аксессуарами это значение увеличится еще на 26 килограммов.

Как видите, вес можно назвать существенным недостатком машины перед импортными аналогами. Для его снижения, увеличения мощности, а также улучшения динамических показателей многие водители сегодня устанавливают детали из сплавов легких металлов.

В 1984 году на Болгарском автоконцерне выпускалась дизельная версия «шестерки». Замена бензинового двигателя на дизель существенно не повлияла на характеристики автомобиля. Во-первых, болгарам не удалось увеличить мощность силового агрегата. Во-вторых, его вес увеличился примерно на 10 килограммов, что тоже можно назвать минусом переделок.

Другие характеристики двигателя ВАЗ-2106

Вес мотора хоть и важная, но далеко не основная его характеристика. Именно поэтому мы решили рассказать о других особенностях силового агрегата, устанавливаемого на различные модификации «шестерки». Например, мощность двигателя на карбюраторных моделях составляла 77 лошадиных сил. После перехода на инжектор он упал до 75 литров. С. Однако этот параметр всегда можно увеличить, проведя ряд апгрейдов.

Диаметр цилиндра силового агрегата ВАЗ-2106 составляет 79 миллиметров, крутящий момент может достигать 3000 об/мин, рабочий объем 1568 кубических сантиметров. Наконец, степень сжатия мотора составляет 8,5 атмосфер, а ход поршня — 80 миллиметров.

Слабые стороны двигателя ВАЗ-2106

Двигатель автомобиля ВАЗ-2106 является модификацией силового агрегата от «тройки». Вполне возможно, именно поэтому в его конструкции сохранился ряд слабых мест предшественников. Отечественные умельцы научились диагностировать проблемы с двигателем чуть ли не по звуку. В качестве примера приведем несколько симптомов поломок, а также подскажем, какие элементы двигателя могли выйти из строя:

Двигатель ВАЗ 2106 используется в малолитражных автомобилях. Выпускается Волжским автомобильным заводом с 1976 года.

Двигатель ВАЗ 2106 охлаждает систему в закрытой емкости с помощью специально разработанной жидкости. Он расположен в самом верху распределительного вала.

Этот двигатель считается четырехтактным, имеет карбюраторную систему и рядный двигатель. Жидкость для быстрого охлаждения бака внутри мотора имеет принудительную циркуляцию.

Двигатель имеет комбинированную систему смазки. То есть этот процесс происходит под определенным давлением и в виде распыления.
Данные двигатели подлежат капитальному ремонту и донастройке. Когда конструкция полностью выходит из строя, нужно поинтересоваться, сколько стоит новый двигатель на ВАЗ 2106 и заменить его.

Технические характеристики

Можно выделить следующие основные характеристики двигателей ВАЗ 2106:

ПАРАМЕТРЫ	ЗНАЧЕНИЕ
Материал блока цилиндров	чугун
Система питания	Карбюратор/форсунка
Тип А	рядный
Количество цилиндров	4
Клапанов на цилиндр	2
Ход поршня	80 мм
Диаметр цилиндра	79 мм
Степень сжатия, атм	8,5
Объем, см3	1569
Мощность, л.с. при 5400 об/мин	75
Крутящий момент, Нм при 3000 об/мин	116
Топливо	АИ 92
Расход топлива на 100 км, л
— город	10,3
— гусеница	7,4
— смешанный	10
Расход масла на 1000 км, г	700
Габаритные размеры (ДхШхВ), мм	565x541x665
Масса, кг	121
Типы масла	5W-30, 5W-40, 10W-40, 15W-40
Объем масла, л	3,75
При замене залить, л	3,5
Ресурс двигателя, км
1. По заводу	125000
2. Фактически	200 000
Тюнинг (потенциальный/без потери ресурса), л/с	200/80
Свечи	А17ДВР, А17ДВ-10, ФЭ65ЦПР
На какие автомобили устанавливается	ВАЗ 2106, 2103, 2121, 21053, 2107, ВАЗ 21074

Мотор устанавливается на автомобили: ВАЗ 2106, 2121, 21053, 21074.

Из технических характеристик видно, что представленная конструкция мотора была значительно усовершенствована и доработана инженерами.

Отличительные особенности двигателя ВАЗ 2106

Двигатель ВАЗ 2106 является достаточно удачной доработкой предыдущей версии двигателя, при создании которой использовались современные технологии.

Производители поставили перед собой задачу улучшить готовую деталь любыми способами:

1. Мощность увеличена за счет полного полезного объема двигателя. Особое внимание было уделено усовершенствованию цилиндра.
2. Такие доработки повлияли на внешний вид блока цилиндров 2106-1002011. Кроме диаметра, представленная конструкция мотора больше не имеет каких-либо отличительных признаков.
3. В процессе производства эксперты присваивают каждому цилиндру свой собственный класс. На сегодняшний день насчитывается около пяти предметов, отличающихся на один миллиметр. Им присвоены следующие обозначения — A, B, C, D и E. Условный класс мотора вы можете увидеть внизу базы.
4. Основная головка мотоблока с обозначением 21011-1005011-10 оставлена ​​без изменений. Производителям пришлось использовать новые прокладки, чтобы изменить общий диаметр отверстия.
5. Абсолютно все стандартные и общепринятые поршни имеют много схожих между собой характеристик. Представленный двигатель оснащен поршнями от двигателя 21011, где номинальный диаметр 79миллиметры.
6. Новая модель мотора имеет цилиндрические отверстия, а объемы улучшены в несколько раз. В процессе работы на каждом отдельном участке абсолютно все поршни будут нагреваться постепенно и равномерно. Так удалось компенсировать возможные термические деформации. Также производители разместили в бобышках поршней термопласты из качественной стали.

Как увеличить мощность двигателя ВАЗ 2106 и максимально снизить всевозможные динамические нагрузки на поршневую часть двигателя? Необходимо обратить внимание на наличие отверстия, которое предназначено только для поршневых пальцев.

Техническое обслуживание двигателя ваз 2106

Для выявления всех возможных проблем в автомобиле необходимо провести тщательную диагностику всей конструкции. Мастер и специалист смогут задавать параметры работы в каждом отдельном механизме всей системы.

Сложность ремонтных работ определяется исходя из общего состояния двигателя и имеющихся дефектов. Для получения точных оценок необходимо провести подробные исследования силовой нагрузки. Также особое внимание уделяется всем компонентам системы.

Разборка двигателя ВАЗ 2106 требует исключительно профессионального подхода. Более опытные водители смогут приобрести специальную книгу в виде мануала, которая продается в любом автомагазине.

Для разборки и сборки двигателя ВАЗ 2016 необходимо иметь знания и опыт, а также иметь полный набор инструментов.

Популярные поломки двигателя

1. Несвоевременная замена масла или использование более низкого качества приводит к тому, что после пробега в 6 тыс. км диаметры цилиндров могут увеличиться примерно на 0,15 мм.
2. Повышенный износ распределительного вала
3. ваз 2106. Самым популярным решением проблемы является регулировка клапанов. Еще причиной может быть детонация, это связано с низкооктановым топливом, нагаром в камере сгорания и неправильной установкой зажигания. Проблема решается соответствующим устранением этих дефектов. Если ситуация не улучшилась, то стук может быть и из-за неправильной работы поршневых пальцев или шатунных подшипников, в этом случае рекомендуется обратиться на СТО.
4. Если стук исходит снизу мотора и при этом наблюдается падение давления масла, это означает поломку коренных подшипников. В этом случае необходимо заглушить двигатель и буксиром отправить автомобиль на СТО.
5. Если стук похож на писк, надо проверить успокоитель и натяжитель цепи ГРМ, если гремит со стуком — подшипник помпы.
6. Если вдруг у вас заглох двигатель на ходу, в первую очередь проверьте блок питания или систему зажигания.
7. Если глохнет на холостых и при этом холостой ход регулируется нормально, попробуйте отрегулировать воздушную заслонку.
8. Почему мотор троит? Одна из причин: неправильно отрегулированы клапана, либо они просто прогорели, вышла из строя прокладка ГБЦ (кроме того, об этом будут свидетельствовать скачки температуры охлаждающей жидкости и дым из выхлопной системы). Также к причинам относят низкооктановый бензин и неправильно отрегулированный карбюратор.
9. Вибрация двигателя. Первая причина – износ подушки. Другие — дисбаланс коленвала и карданного вала, разные поршни. Проводим диагностику на СТО и устраняем проблему там.

Особенности капитального ремонта двигателя автомобиля ВАЗ 2106

Перед проведением капитального ремонта необходимо провести демонтажные работы. Для проведения этого этапа капитального ремонта используются специальные слесарно-измерительные инструменты.

Сборка двигателя ВАЗ 2106 должна производиться квалифицированными специалистами. Порядок выполнения подготовительных работ:

1. Откручивание креплений, расположенных на раме.
2. Ослабление хомута шланга бензонасоса, а так же демонтаж изделия.
3. Вытягивание прокладок возле бензонасоса.
4. Отсоединение проводов от каждой свечи зажигания.
5. Прижимная пластина снята.
6. Демонтажные работы в распределителе.
7. Откручивание креплений на генераторе.

Для демонтажа крышки ГБЦ и маховика необходимо иметь опыт ремонтных работ или обратиться за квалифицированной помощью к специалисту на СТО.

Сборка двигателя ВАЗ 2106 требует определенных навыков и небольшого опыта работы. Иногда самостоятельно определить, в какой именно части мотора ВАЗ 2106 стук, практически невозможно. Разборка пальцев требует особого подхода и тщательной диагностики.

Тюнинг

Тюнинг двигателя 2106 возможен, потому что это классический двигатель.

Благодаря этой возможности вы можете пробивать каналы, полировать впускные коллекторы, подбирать карбюратор, распредвал, разбирать шестерни, модифицировать впуск, растачивать блоки цилиндров, подбирать оптимальные варианты поршневой системы, коленчатого вала и шатуна.

Такую работу как тюнинг двигателя ВАЗ 2106 лучше всего доверить квалифицированным специалистам, ведь это серьезная доработка двигателя.

Многие автолюбители хотят сделать собственную машину мощнее, поэтому прибегают к этой процедуре. Для выполнения тюнинга двигателя ВАЗ 2106 необходимо заменить конкретные детали заводского изготовления на более качественные. Это включает в себя клапан, шатун или поршни.

В процессе доработки автомобиля можно увеличить объем в двигателе ВАЗ 2106. Во время наддува необходимо учитывать компрессию и степень сжатия двигателя.

Специалисты обязательно должны оценить текущее состояние мотора и измерить компрессию. Только после положительного вердикта можно увеличивать объем в двигателях ВАЗ 2106.

Тюнинг своими руками в гараже

Когда человек решил сделать тюнинг своими руками, то нужно:

1. Обязательно сначала проверьте проводку, которая сделана из силикона. Практически во всех случаях он требует срочной замены. Специалисты рекомендуют никогда не экономить на проводке и использовать только качественные экранированные провода.
2. Перед установкой убедитесь, что батарея и генератор имеют достаточную энергию и мощность.
3. Для увеличения мощности двигателя необходимо заменить заводской генератор и переработать систему зажигания.
4. Тюнинговать двигатель ВАЗ 2106 можно в домашних условиях, но перед этим нужно посмотреть уроки и прочитать соответствующие мануалы. Не каждый сможет правильно собрать двигатель и учесть все тонкости.

Какое масло выбрать и как правильно заменить

Широкий и разнообразный выбор синтетических и минеральных масел. Отличаются они тем, что последний способен смывать с мотора все лишние и ненужные отложения.

А вот в автомобилях этой марки запчасти изготавливаются из нитрилового каучука, который может растворяться в качественном синтетическом масле. Чтобы полностью предотвратить этот процесс, необходимо заменить все резиновые детали на аналогичные акриловые. Они будут работать с любым синтетическим маслом.

После замены всех комплектующих можно переходить на синтетический аналог масла.

Замена масла в двигателе ВАЗ 2106 осуществляется самостоятельно или на СТО, где мастера просто сливают старое минеральное масло и заливают новое; или специальное моющее средство для стирки (в случае сильно загрязненных деталей).

В последнем случае двигатель 2106 будет работать десять минут, чтобы залитая жидкость смогла вымыть все остаточные отложения от использования устаревшего минерального масла.

Важно:

• Этот процесс необходим для того, чтобы новое синтетическое масло не смешивалось с частицами отработанного минерального масла.
• В противном случае можно столкнуться с закупоркой масляных каналов. Для замены масла в двигателях ВАЗ 2106 необходимо иметь определенные знания. В противном случае такое вмешательство приведет к повреждению мотора.
• Если автомобиль находится в эксплуатации достаточно длительное время, то на вкладышах и прокладках образуются нагары. Возможно, забиты отверстия в сальниках и прокладках головки блока цилиндров.
• Особое внимание следует уделить общему состоянию всех внутренних деталей, в частности проверить сальники и прокладки.
• При избыточном давлении в системе при засорении подающей трубки можно ожидать утечки масла.
• Поэтому для замены масла нужно покупать его качественную марку, проверенную не одним десятком лет.

На какие автомобили можно установить двигатель 2106 на

Многих владельцев интересует такой вопрос: «Какой двигатель можно поставить на ВАЗ 2106?»

На СТО все клиенты получат необходимые рекомендации и консультации квалифицированных специалистов. Также специалисты подскажут, какой двигатель можно поставить на ВАЗ 2106.

Снаряженная масса автомобиля – это масса автомобиля в стандартной комплектации, различных расходных материалов (масло, охлаждающая жидкость и т. д.), но за вычетом массы пассажиров, водителя и багажа. Сухая масса равна снаряженной массе, но только без топлива, некоторого оборудования и расходников. То есть это масса незагруженного автомобиля без топлива. GVW — это максимальная разрешенная масса автомобиля, указанная производителем. Иногда его называют максимально допустимой массой. За этот показатель лучше не выходить, если, конечно, вы хотите, чтобы ваш автомобиль служил очень долго. Повышенная нагрузка негативно сказывается на кузове автомобиля и на деталях подвески.

Технические характеристики автомобиля ВАЗ 2106 шестерка

Максимальная скорость: 150 км/ч
Время разгона до 100 км/ч: 17,5 с
Расход топлива на 100 км в городе: 10,1 л
Объем бензобака 90 л масса: 1035 кг
Допустимая общая масса: 1435 кг
Размер шин: 175/70 SR13

Характеристики двигателя

Расположение: спереди, продольно
Объем двигателя: 1569 см3
Мощность двигателя: 75 л. с.
Количество оборотов: 5400
Крутящий момент: 116/3000 N * M
Система питания: Карбюратор
Турбопороды: NO
. Количество цилиндров: 4
Диаметр цилиндра: 79 мм
Ход поршня: 80 мм
Степень сжатия: 8,5
Количество клапанов на цилиндр: 2
Рекомендуемое топливо: АИ-92

Тормозная система

Передние тормоза: Диск
Задние тормоза: Барабан

Рулевое управление

Тип рулевого управления: Червячный редуктор
Усилитель рулевого управления: Нет

Трансмиссия

Привод: Задний
Количество передач: Механическая коробка — 4
Передаточное число главной пары: 4,1

Подвеска

Передняя подвеска: Двойной поперечный рычаг
Задняя подвеска: Пружина

Корпус

Тип кузова: седан
Количество дверей: 4
Количество мест: 5
Длина машины: 4166 мм
Ширина машины: 1611 мм
Высота машины: 1440 мм
Колесная база: 2424 мм
Передняя дорожка: 1365 мм
Задняя дорожка: 1321 мм
Заземление (клирин Объем багажника: 345 л

Производство

Год выпуска: с 1976 по 2005

Модификации ВАЗ 2106

ВАЗ-21061 — Двигатель ВАЗ-2103 объемом 1500 см3. Изначально этот индекс должен был обозначать специальную версию для Канады, которая предусматривала оснащение специальными бамперами — алюминиевыми, без клыков, с накладками и наконечниками из черного пластика.

ВАЗ-21062 — экспортная модификация ВАЗ-2106 с правым рулем.

ВАЗ-21063 — двигатель ВАЗ-21011 улучшенной комплектации, с датчиком давления масла и электровентилятором вместо крыльчатки с приводом от ремня (в вариантном исполнении допускалась ременная передача).

ВАЗ-21064 — экспортная модификация ВАЗ-21061 с правым рулем.

ВАЗ-21065 — модернизированная модификация с улучшенной комплектацией, выпускалась в 1990 — 2001 г. От базовой модели отличался более мощным генератором, пятиступенчатой ​​коробкой передач, редуктором заднего моста с передаточным числом 3,9, бесконтактной системой зажигания, карбюратором «Солекс» (21053-1107010), галогенными фарами, обивка сидений и подголовников, а также стандартное наличие заднего противотуманного фонаря и обогрева заднего стекла. Комплектация 21065-01 оснащалась двигателем от модели 2103.

ВАЗ-21066 — экспортная модификация ВАЗ-21063 с правым рулем.

ВАЗ-21067 — агрегаты «ИжАвто». Двигатель ВАЗ-21067, отличающийся от базового наличием системы впрыска топлива с каталитическим нейтрализатором, что обеспечило соответствие нормам токсичности Евро-2.

ВАЗ-21068 — выпускался как носитель агрегатов в период доводки новых двигателей ВАЗ-2108 и ВАЗ-21083.

ВАЗ-21069 — автомобили производились для спецслужб. Внешне он полностью идентичен ВАЗ-2106, но с двухсекционным РПД ВАЗ-411 мощностью 120 л.с. С 1983 мог устанавливаться двигатель ВАЗ-413 мощностью 140 л.с., а с 1997 года универсальный РПД для заднеприводных и переднеприводных ВАЗ-415.

ВАЗ-2106 «Турист» — пикап со встроенным тентом в кузове, созданный по заказу техдирекции. Проект был отклонен головным руководством завода, а единственный серебряный экземпляр был перекрашен в красный цвет и впоследствии использовался как внутризаводское техническое оборудование.

ВАЗ-2106 «Половина седьмого» — единственный экземпляр, изготовленный по специальному заказу, полученному от Л.И. Брежнева или кого-либо из его окружения после демонстрации опытного ВАЗ-2107 высшему руководству СССР в 1979 г. Помимо экспортных бамперов, отличался сиденья и решетка радиатора от ваз 2107, а также капот доработанный под его установку.

Курсовая устойчивость и управляемость автомобиля также напрямую зависят от его веса. Пик популярности больших, большегрузных автомобилей за рубежом пришелся на 50-60-е годы прошлого века. Тогда автопром выпускал поистине гигантские автомобили. Например, Cadillac Eldorado модификации 8.2 весил почти 3 тонны. Согласитесь, что для такого веса и довеска нужен соответствующий.

Но со временем стало ясно, что для дальнейшего развития и улучшения важнейших характеристик автомобиля необходимо прибегнуть к снижению его общей массы. А если сравнить середину прошлого века и сегодняшний день, то автомобили потеряли половину, а то и больше собственного веса. Пластик, углепластики, легкие металлы – все эти новшества позволили значительно снизить вес легкового автомобиля.

Конечно, для любителей всего большого и тяжелого выпускаются автомобили, похожие на пароходы, пьющие бензин ведрами, но это скорее исключение из правил.

Масса легкового автомобиля в табличном формате

Представляем Вашему вниманию таблицу с указанием веса автомобиля по маркам.

Таким образом, получается, что если брать, так сказать, «вообще по больнице», то средний вес легкового автомобиля составляет примерно от 1 до 1,5 тонны, а если говорить о внедорожниках, то весь уже сдвинут с 1,7 тонны на 2,5 тонны.

Какой двигатель подходит на ваз 2106. Где находится номер двигателя

Если вы ездите на ВАЗ-2106, то знаете, что родной двигатель этого автомобиля имеет относительно небольшую мощность. Кроме того, такие двигатели недолговечны. Поэтому многие владельцы этих машин в какой-то момент времени принимают решение или сталкиваются с необходимостью смены двигателя. Какой двигатель можно поставить на ВАЗ-2106? Теоретически для такого автомобиля подойдет любой двигатель, который помещается под капот. Так как места под капотом у этой модели автомобиля мало, то и двигатель нужно подбирать от аналогичных малолитражных автомобилей.

При установке нового блока вам придется не только переделывать кронштейны и выполнять ряд других процедур, но и заново проходить процедуру регистрации автомобиля. При замене двигателей потребуется перерегистрация автомобиля в ГИБДД. Эта необходимость связана с тем, что на блоке двигателя находится номерной знак, который необходимо прописать в техпаспорте транспортного средства.

Мастера часто ставят на данную модель автомобиля двигатели от таких машин как:

• фиат;
• Приора.

При выборе стоит учитывать допустимую мощность агрегата. Он не должен быть слишком мощным, иначе есть риск разрушить тормозную систему, сломать мост. Также в этом случае подвеска машины может не справиться с большой нагрузкой.

Двигатель лучше покупать сразу с КПП. Так что вам достаточно будет подогнать кардан и соединить редуктор с мостом.

Выбор двигателя

Это самый важный шаг во всей процедуре замены. Выбор следует делать с учетом собственных целей и технических возможностей автомобиля. Для этой модели автомобиля подходит практически любой двигатель ВАЗ. Установить такую ​​силовую установку можно от таких автомобилей:

1. Нива.
2. Калина.
3. Приора.

Часто автовладельцы останавливают свой выбор на ВАЗ-2112. Перенести двигатель и всю начинку можно от автомобилей ВАЗ-21045 или ВАЗ-21055. В итоге у вас получится дизель ВАЗ-2106. Главное преимущество установки таких агрегатов ВАЗ в том, что они точно подойдут. Кроме того, в этом случае вам не придется тратить много денег и времени на прохождение процедуры перерегистрации.

Хороший вариант — поставить мотор от Приоры. Установка такого 16-клапанного агрегата обеспечит вашему автомобилю 100 л.с. С. Следует иметь в виду, что данная процедура замены мотора непростая. Придется болгаркой резать моторный щит, переваривать поддон. Потребуется переустановить подшипник коленвала на восьмерке. Также необходимо будет доработать маховик, систему выпуска и охлаждения, привод акселератора. Если вы готовы потратить много времени, сил и средств, то этот способ увеличения мощности двигателя тоже подойдет.

Если вы по каким-то причинам не рассматриваете варианты установки от ВАЗ, обратите внимание на Фиат 124. Этот двигатель один из немногих, которые идеально подходят для ВАЗ-2106. При этом работа по его установке и затраты сил и времени будут минимальными. Также достаточно мощные двигатели: Lancia Thema (834), Alfa Romeo (06476) и Fiat Croma (154). Можно рассмотреть варианты таких двигателей, так как они хорошо совместимы с автомобилем ВАЗ, имеют достаточно длительный срок службы и хорошие технические характеристики.

Если вы хотите сделать свой автомобиль BMW, установите один из этих двигателей: 326, 536 или 746. Такие силовые установки отличаются большой мощностью. Поэтому в любом случае при их выборе вам придется усиливать подвеску, тормозную систему и т.д. В противном случае управление автомобилем станет опасным для вас и для пассажиров.

Если вы планируете установить японский дрифт-двигатель, будьте готовы потратить довольно много. Потребуется немалая доработка, так как дрифтить (профессионально) на обычном автомобиле просто невозможно. Любая машина, подготовленная для этих мероприятий, проходит через огромное количество изменений. ВАЗ-2106 не исключение.

Многие автомобилисты задавались вопросом, как увеличить мощность двигателя ВАЗ 2106. Так как конструктивные особенности силового агрегата достаточно просты, то и процесс доработки мотора также не сложен, и с ним справится автолюбитель со средними знаниями конструкции. Но, прежде чем начать расписывать сам процесс, необходимо знать, какие технические характеристики имеет двигатель 2106.

Технические характеристики

Мотор ВАЗ 2106 имеет стандартные технические характеристики, которые неразрывно связаны со всеми представителями «классической» линейки. С конструктивной точки зрения все двигатели внутреннего сгорания ВАЗ 2101-2107 на карбюраторной основе — похожи друг на друга. Перед тем, как перейти непосредственно к доработке, рассмотрим, каковы технические характеристики силового агрегата с маркировкой 2106:9.0005

Увеличение мощности

Увеличение мощности двигателя ВАЗ 2106 осуществляется в несколько этапов. Мощностные характеристики конечно можно наверстать поверхностно, но если говорить о полноценном тюнинге, то следует понимать, что силовой агрегат дорабатывается целиком и полностью. Этот процесс занимает не один час или сутки, поэтому стоит запастись терпением. Почему стоит увеличить мощность двигателя — понятное дело, от скуки.

Сверление

Силовой агрегат ВАЗ 2106 растачивается на специальном расточном стенде. Но, для начала стоит определиться с запчастями, которые устанавливаются в блок цилиндров. Наилучшей рекомендацией является поршневая группа диаметром 82 мм от API.

При этом поршни на 160 грамм легче штатных, что позволяет снизить массу силового агрегата. Так вот, для этих поршней понадобятся комплекты маслосъемных колец, также производства этой фирмы.

Что касается коленчатого вала, то следует понимать, что для достижения максимального силового эффекта его также следует заменить. Конечно, сама деталь стоит немало, поэтому большинство автомобилистов, занимающихся собственным тюнингом, оставляют старый коленвал.

Но, тем не менее, если автомобилист решил идти до конца, то можно установить коленвал, который предлагает польский производитель DDT. При этом следует понимать, что перед первым ремонтом его необходимо предварительно проточить, так как коренные шейки в бугель не влезут.

Еще одна доработка — замена распредвала и клапанов. впускной и выпускной клапан можно купить фирмы API, но седла для них придется выточить стандартно. Распредвал можно установить новый, родного производства, или облегченный от ДДТ.

Установка зажигания

Следующим этапом доработки является установка бесконтактного зажигания. Сегодня его монов свободно можно найти на любом автомобильном рынке по доступной цене. Таким образом, необходимо заменить не только замок, но и свечи, а также катушку зажигания и высоковольтные провода. Провода Тесла в данном случае самые лучшие и бюджетные.

Система циркуляции охлаждающей жидкости

Система охлаждения также нуждается в замене. При этом он полностью меняется. Есть несколько компаний, которые производят комплекты для тюнинга системы охлаждения для классических автомобилей ВАЗ. К ним относятся такие известные производители, как Mastersport, Brembo, AWD, Intenzo и другие.

Комплект для настройки системы охлаждения состоит из:

• Мощный водяной насос (в некоторых случаях встречается с функцией принудительного электрического включения).
• Термостат.
• Набор силиконовых патрубков для системы охлаждения.
• Большой алюминиевый радиатор.
• Электрический вентилятор.
• Датчик системы охлаждения с проводкой.

При установке такого комплекта двигатель будет лучше охлаждаться даже на высоких оборотах, что защитит мотор от перегрева.

Карбюратор

Как правило, на ВАЗ 2106 для увеличения мощности устанавливается дополнительный карбюратор. Это сделано для того, чтобы увеличить количество топлива в цилиндрах, но без дополнительного впрыска воздуха здесь не обойтись.

Турбина

Поскольку на двигатель был установлен дополнительный карбюратор, необходимо будет восстановить баланс воздуха и топлива. Это достигается за счет установки турбокомпрессора. Конечно, проще всего поставить турбину от трактора МТЗ, но придется многое переделывать. Поэтому в продаже уже есть монотурбины, разработанные специально для установки на классические автомобили. Средняя стоимость такого готового комплекта составляет около 500 долларов.

Сцепление

Если речь идет о повышении мощностных характеристик двигателя ВАЗ 2106, то менять комплект сцепления нужно обязательно. Он включает в себя следующие элементы:

• Выжимной подшипник.
• Привод сцепления.
• Диск сцепления или корзина.

Оптимальный вариант для установки – комплект сцепления Sachs, который идеально подходит для крепления сидений, а передача крутящего момента значительно улучшается.

Другое

Последним усовершенствованием можно считать улучшение подачи воздуха в цилиндры. Для этого автомобилисты на автомобили вместо штатного воздушного фильтра устанавливают фильтрующий элемент «нулевого» сопротивления. Также вместе с этой доработкой рекомендуется дополнительно модернизировать заслонку карбюратора, но это делают не все.

Помимо модернизации карбюратора, улучшить системы впрыска можно и другим способом — установкой монофорсунки, но при этом придется заменить ГБЦ и смонтировать электронный блок управления двигателем. Эта процедура довольно дорогая, поэтому владельцы «шестерок» останавливаются на установке двухкарбюраторной системы.

Заключение

Модернизация и увеличение мощности двигателя ВАЗ 2106 достаточно проста, поэтому с этой процедурой справится даже автомобилист без технического образования. Существует несколько вариантов и способов доработки силового агрегата. Итак, все начинается с растачивания и заканчивается заменой воздушного фильтра. Все вышеперечисленные рекомендации увеличат мощность силового агрегата на 50-80 лошадиных сил.

ВАЗ 2106 (или «шестерка», как в народе называют эту модель) – автомобиль, вошедший в историю АвтоВАЗа благодаря своей бешеной популярности. Автомобиль завоевал популярность не только благодаря своему качеству и неприхотливости, но и благодаря наличию различных трансформаций. Например, у владельца есть возможность замены двигателя на более производительный. Главное правильно подобрать силовой агрегат для своей «шестерки» и грамотно его установить.

Какими двигателями комплектуются ВАЗ 2106

ВАЗ 2106 считается логическим продолжением всей линейки продукции Волжского автомобильного завода. В частности, «шестерка» — это модернизированная версия ВАЗ 2103. Шестая модель «Жигулей» выпускалась с 1976 по 2006 год. в целом.

За прошедшие годы «шестерка» претерпела некоторые изменения — например, инженеры завода-производителя экспериментировали с силовыми агрегатами, чтобы придать автомобилю динамичности и мощности. Во все годы ВАЗ 2106 оснащался четырехтактным, карбюраторным, рядным двигателем.

Таблица: варианты двигателей

Двигатели шестой модели характеризуются теми же характеристиками, что и для предыдущих версий: распределительный вал расположен в верхней части устройства, трущиеся механизмы смазываются двумя способами — под давлением и через распыление. Смазка при таком способе подачи расходуется довольно быстро: заводом установлена ​​допустимая норма 700 грамм на 1000 километров, но в реальности расход масла может быть выше.

В двигатели ВАЗ 2106 заливают масла как отечественных, так и зарубежных производителей, важно использовать следующие марки масел:

• 5 Вт — 30;
• 5Вт — 40;
• 10Вт — 40;
• 15 Вт — 40.

В рабочем состоянии в полости двигателя и во всей системе смазки автомобиля должно быть не более 3,75 л масла. При замене жидкости рекомендуется заливать 3,5 литра.

Основные технические характеристики двигателя «шестерки»

Как уже было сказано выше, силовой агрегат ВАЗ 2106 является результатом доработки двигателя ВАЗ 2103. Цель этой доработки понятна — инженеры постарались увеличить мощность и динамику новой модели. Результат был достигнут за счет увеличения диаметров цилиндров до 79 мм. В целом новый мотор ничем не отличается от двигателя ВАЗ 2103.

На двигателях «Шестерки» поршни имеют ту же конструкцию, что и на предыдущих моделях: их диаметр 79 мм, при этом номинальный ход поршня 80 мм.

Коленчатый вал тоже был взят от ВАЗ 2103, разница лишь в том, что коленвал был увеличен на 7 мм, что было продиктовано увеличением диаметра цилиндров. Кроме того, длина коленчатого вала также была увеличена и составила 50,7 мм. За счет увеличения размеров коленчатого вала и цилиндров удалось сделать модель мощнее: коленчатый вал вращается при максимальных нагрузках со скоростью до 5400 об/мин.

С 1990 года все модели ВАЗ 2106 оснащаются карбюраторами Озон (до этого периода использовались карбюраторы Солекс). Карбюраторные силовые установки позволяют создать автомобиль с максимальной живучестью и производительностью. Кроме того, на момент выпуска карбюраторные модели считались очень экономичными: цены на АИ-92 были вполне доступными.

Все модели карбюраторов «шестерки» с 1990 года имеют рабочий объем 1,6 литра и мощность 75 лошадиных сил (74,5 л. с.). Габариты устройства не большие: общая ширина 18,5 см, длина 16 см, высота 21,5 см. Общий вес всего механизма в сборе (без топлива) 2,79 г.кг. Размеры Весь двигатель имеет ширину 541 мм, длину 541 мм и высоту 665 мм. Двигатель ВАЗ 2106 в сборе весит 121 кг.

Ресурс работы двигателей на ВАЗ 2106, по заявлению производителя, не превышает 125 тысяч километров пробега, однако при тщательном обслуживании силового агрегата и периодической чистке карбюратора вполне возможно продлить этот срок до 200 тысяч километров и более.

Где находится номер двигателя

Важным идентификационным признаком любого двигателя является его номер. На ВАЗ 2106 номер выбит сразу в двух местах (для удобства водителя и контролирующих органов):

1. На блоке цилиндров с левой стороны.
2. На металлической пластине под капотом.

Номер двигателя присваивается на заводе, исправления и перестановки цифр в номере не допускаются.

Какой двигатель можно поставить на ВАЗ 2106 вместо штатного

Главное преимущество «шестерки» — ее универсальность. Владельцы отечественных автомобилей ВАЗ 2106 могут тюнинговать как двигатель, так и кузов практически без ограничений.

Отечественные варианты

Силовые агрегаты от любых моделей ВАЗ идеально подходят на ВАЗ 2106. Однако не забывайте, что подменный мотор должен быть того же размера, веса и примерно такой же мощности, что и штатный — это единственное способ безопасно и качественно поменять двигатель без каких-либо переделок. Лучшими вариантами замены можно считать двигатели

АвтоВАЗ:

• ВАЗ 2110;
• ВАЗ 2114;
• «Лада Приора»;
• «Лада Калина».

Основным преимуществом такой замены является простота регистрации автомобиля с новым двигателем в ГИБДД. Вам останется только ввести новый идентификационный номер, так как производитель останется прежним.

Двигатель от иномарки

Для увеличения мощности «шестерки» придется найти более «серьезные» типы двигателей. Не меняя подкапотного пространства в автомобиле, на ВАЗ 2106 можно установить двигатели от Nissan или Fiat.

Однако любителям острых ощущений этой мощности может не хватить. На ВАЗ 2106 легко «встанет» двигатель от моделей БМВ 326, 535 и 746. Однако следует учитывать, что с увеличением мощности придется усиливать всю конструкцию автомобиля в целом. Соответственно потребуются вложения для усиления подвески, тормозов, веток в системе охлаждения и т.д.

Дизельный двигатель на ВАЗ 2106

Устанавливать дизельные силовые установки на отечественные бензиновые автомобили было целесообразно еще несколько лет назад, когда стоимость дизельного топлива было ниже, чем у АИ-92. Главное преимущество дизельного двигателя – экономичность. Сегодня стоимость дизтоплива превышает цену бензина, поэтому ни о какой экономии не может быть и речи.

Однако любители повышенной тяги двигателя вполне могут установить на ВАЗ 2106 различные дизельные агрегаты. Необходимо соблюдать три правила:

1. Габариты и вес дизеля не должны сильно превышать вес стандартного двигателя ВАЗ.
2. Нельзя ставить на «шестерку» двигатели мощностью более 150 л.с. без соответствующей переделки организма и других систем.
3. Заранее убедитесь, что все системы автомобиля будут надежно подключены к новому двигателю.

Стоит ли устанавливать роторный двигатель

Сегодня только Mazda использует роторные двигатели для оснащения выпускаемых автомобилей. В свое время АвтоВАЗ выпускал и роторно-поршневые двигатели, однако из-за проблемности устройства было решено прекратить оснащение машин такими установками.

Установка роторного двигателя Мазда на ВАЗ 2106 не позволит обойтись без вмешательства: потребуется расширить подкапотное пространство и доработать ряд систем. При желании и наличии средств все эти задачи выполнимы, но целесообразнее установить двигатель, например, от Фиата, так как при небольших вложениях он даст автомобилю такие же скоростные характеристики.

Таким образом, двигатель ВАЗ 2106 можно заменить как на аналогичный от других моделей ВАЗ, так и на импортный от более мощных иномарок. В любом случае, к замене силового агрегата нужно подойти максимально ответственно – ведь при неправильном подключении или несоблюдении рекомендуемых правил управлять такой машиной будет небезопасно.

Двигатель ВАЗ 2106 применяется на автомобилях малого класса. Выпускается Волжским автозаводом с 19 года.76.

Двигатель ВАЗ 2106 охлаждает систему в закрытой емкости с помощью специально разработанной жидкости. Он расположен в самом верху распределительного вала.

Данный двигатель считается четырехтактным, имеет карбюраторную систему и рядный двигатель. Жидкость для быстрого охлаждения контейнера внутри двигателя имеет принудительную циркуляцию.

Двигатель имеет комбинированную систему смазки. То есть этот процесс происходит под определенным давлением и в виде распыления.
Данные двигатели подлежат капитальному ремонту и донастройке. Когда конструкция полностью выходит из строя, нужно поинтересоваться, сколько стоит новый двигатель на ВАЗ 2106 и заменить его.

Технические характеристики

Можно выделить следующие основные характеристики двигателей ВАЗ 2106:

ОПЦИИ	ЗНАЧЕНИЕ
Материал блока	чугун
Система питания	Карбюратор/форсунка
Тип	рядный
Количество цилиндров	4
Клапанов на цилиндр	2
ход поршня	80 мм
Диаметр цилиндра	79 мм
Степень сжатия, атм	8,5
Объем, см.куб.	1569
Мощность, л. С. при 5400 об/мин	75
Крутящий момент, Нм при 3000 об/мин	116
Топливо	АИ 92
Расход топлива на 100 км, л
— город	10,3
— гусеница	7,4
— смешанный	10
Расход масла на 1000 км, г	700
Габаритные размеры (ДхШхВ), мм	565х541х665
Масса, кг	121
Типы масла	5W-30, 5W-40, 10W-40, 15W-40
Объем масла, л	3,75
При замене залить, л	3,5
Ресурс двигателя, км
1. По данным завода	125000
2. Фактически	200 000
Тюнинг (потенциальный/без потери ресурса), л/с	200/80
Свечи	A17DVR, A17DV-10, FE65CPR
На какие автомобили устанавливается	ВАЗ 2106, 2103, 2121, 21053, 2107, ВАЗ 21074

Мотор устанавливается на автомобили: ВАЗ 2106, 2121, 21053, 21074.

Из технических характеристик видно, что представленная конструкция мотора была значительно усовершенствована и доработана инженерами.

Отличительные особенности двигателя ВАЗ 2106

Двигатель ВАЗ 2106 представляет собой достаточно удачную доработку предыдущей версии двигателя, при создании которой использовались современные технологии.

Производители поставили перед собой задачу улучшить готовую деталь любыми способами:

1. Мощность увеличена за счет общего полезного объема двигателя. Особое внимание было уделено совершенствованию цилиндра.
2. Такие доработки повлияли на внешний вид блока цилиндров 2106-1002011. Кроме диаметра, представленная конструкция мотора больше не имеет никаких отличительных особенностей.
3. В процессе производства специалисты присваивают индивидуальному баллону свой класс. На сегодняшний день насчитывается около пяти предметов, отличающихся на один миллиметр. Им присвоены следующие обозначения — A, B, C, D и E. Условный класс мотора вы можете увидеть внизу базы.
4. Основная головка мотоблока с обозначением 21011-1005011-10 оставлена ​​без изменений. Для изменения общего диаметра цилиндра производителям пришлось использовать новые прокладки.
5. Абсолютно все стандартные и общепринятые поршни имеют много схожих между собой характеристик. Представленный двигатель оснащен поршнями от мотора 21011, где номинальный диаметр составляет 79 миллиметров.
6. Новая модель мотора имеет цилиндрические отверстия, а также в несколько раз улучшены объемы. При работе на каждом отдельном участке абсолютно все поршни будут нагреваться постепенно и равномерно. Таким образом удалось компенсировать возможные термические деформации. Также производители разместили в бобышках поршней термостатические пластины из нержавеющей стали.

Как увеличить мощность двигателя ВАЗ 2106 и минимизировать всевозможные динамические нагрузки на поршневую часть двигателя? Необходимо обратить внимание на наличие отверстия, которое предназначено только для поршневых пальцев.

Техническое обслуживание двигателя ВАЗ 2106

Чтобы определить все возможные проблемы в автомобиле, необходимо провести тщательную диагностику всей конструкции. Мастер и специалист смогут настроить параметры работы в каждом отдельном механизме всей системы.

Сложность ремонтных работ определяется исходя из общего состояния двигателя и имеющихся дефектов. Чтобы сделать точные оценки, необходимо провести детальные исследования силовой нагрузки. Также особое внимание уделяется всем компонентам системы.

Разборка двигателя ВАЗ 2106 требует исключительно профессионального подхода. Более опытные водители смогут купить специальную книгу в виде мануала, которая продается в любом автомагазине.

Для выполнения разборки и сборки двигателя ВАЗ 2016 необходимо иметь знания и опыт, а также иметь полный набор инструментов.

Популярные поломки двигателя

1. Несвоевременная замена масла или использование менее качественного приводит к тому, что после пробега в 6 тыс. км диаметры цилиндров могут увеличиваться примерно на 0,15 мм.
2. Повышенный износ распределительного вала
3. ваз 2106. Самое популярное решение проблемы – регулировка клапанов. Еще причиной может быть детонация, это связано с низкооктановым топливом, нагаром в камере сгорания и неправильными настройками зажигания. Проблема решается соответствующим устранением этих дефектов. Если ситуация не улучшилась, то стук может быть и из-за неправильной работы поршневых пальцев или шатунных подшипников, в этом случае рекомендуется обратиться на СТО.
4. Если стук исходит снизу мотора и при этом произошло падение давления масла, это означает поломку коренных подшипников. В этом случае необходимо заглушить двигатель и буксиром отправить автомобиль на СТО.
5. Если стук похож на скрип, надо проверить успокоитель и натяжитель цепи ГРМ, если гремит со стуком, то подшипник помпы.
6. Если вдруг у вас заглох двигатель на ходу, первым делом проверьте систему питания или зажигания.
7. Если глохнет на холостых и при этом обороты холостого хода отрегулированы правильно, попробуйте отрегулировать воздушную заслонку.
8. Почему двигатель работает? Одна из причин: неправильно отрегулированы клапана, либо они просто прогорели, вышла из строя прокладка ГБЦ (кроме того, об этом укажут скачки температуры охлаждающей жидкости и дым из выхлопной системы). Также к причинам относят низкооктановый бензин и неправильно отрегулированный карбюратор.
9. Вибрация двигателя. Первая причина – износ подушек. Другие — дисбаланс коленвала и карданного вала, разные поршни. Проводим диагностику на СТО и устраняем проблему там.

Особенности капитального ремонта двигателя автомобиля ВАЗ 2106

Перед проведением капитального ремонта необходимо провести демонтажные работы. Для выполнения этого этапа капитального ремонта используются специальные слесарно-измерительные инструменты.

Сборка двигателя ВАЗ 2106 должна производиться квалифицированными специалистами. Предварительный заказ:

1. Откручивание креплений, которые расположены на раме.
2. Ослабление хомута шланга бензонасоса, а так же демонтаж изделия.
3. Снятие уплотнительных пластин возле бензонасоса.
4. Отсоедините провода от каждой свечи зажигания.
5. Прижимная пластина снята.
6. Демонтажные работы в распределителе.
7. Откручивание креплений на генераторе.

Для демонтажа крышки ГБЦ и маховика необходимо иметь опыт ремонтных работ или обратиться за квалифицированной помощью к специалисту на СТО.

Сборка двигателя ВАЗ 2106 требует определенных навыков и небольшого опыта работы. Иногда самостоятельно определить, в какой именно части мотора ВАЗ 2106 стук, практически невозможно. Разборка пальцев требует особого подхода и тщательной диагностики.

тюнинг

Возможно выполнить тюнинг двигателя 2106, так как это классический двигатель.

Благодаря этой возможности вы сможете обрабатывать каналы, полировать впускные коллекторы, подбирать карбюратор, распредвал, разбирать шестерни, модифицировать впуск, растачивать блоки цилиндров, выбирать оптимальные варианты поршневой системы, коленчатого вала и шатуна.

Такую работу, как тюнинг двигателя ВАЗ 2106, лучше всего доверить квалифицированным специалистам, ведь это серьезная доработка двигателя.

Многие автолюбители хотят владеть автомобилем помощнее, поэтому прибегают к такой процедуре. Для выполнения тюнинга двигателя ВАЗ 2106 необходимо заменить конкретные детали заводского изготовления на более совершенные. Это может быть клапан, шатун или поршень.

В процессе доработки автомобиля возможно увеличение объема в двигателе ВАЗ 2106. При форсировке необходимо учитывать компрессию и степень сжатия двигателя.

Специалисты должны в обязательном порядке оценить текущее состояние мотора и измерить компрессию. Только после положительного вердикта можно увеличивать объем в двигателях ВАЗ 2106.

Тюнинг своими руками в гараже

Когда человек решил заняться тюнингом своими руками, то ему необходимо:

1. В обязательном порядке первым делом нужно проверить проводку, которая сделана из силикона. Практически во всех случаях он требует срочной замены. Специалисты рекомендуют никогда не экономить на проводке и использовать только качественные экранированные провода.
2. Перед установкой необходимо убедиться, что батарея и генератор имеют достаточную энергию и мощность.
3. Для увеличения мощности двигателя необходимо заменить заводской генератор и перебрать систему зажигания.
4. Тюнинговать двигатель ВАЗ 2106 можно в домашних условиях, но перед этим необходимо посмотреть уроки и прочитать соответствующие руководства. Не каждый человек сможет правильно собрать двигатель и учесть все тонкости.

Какое масло выбрать и как правильно его менять

Среди большого и разнообразного выбора вы можете найти синтетические и минеральные масла. Они отличаются друг от друга тем, что последний способен вымывать из мотора все ненужные и лишние отложения.

А вот в автомобилях этой марки запчасти изготавливаются из нитрилового каучука, который способен растворяться в качественном синтетическом масле. Чтобы полностью предотвратить этот процесс, необходимо заменить все резиновые детали на аналогичные акриловые. Они будут работать с любым синтетическим маслом.

После замены всех комплектующих можно так же перейти на синтетический аналог масла.

Замена масла в двигателе ВАЗ 2106 производится самостоятельно или на СТО, где мастера просто сливают старое минеральное масло и заливают новое; или специально разработанное моющее средство для стирки (в случае сильно загрязненных деталей).

В последнем случае двигатель 2106 будет запущен на десять минут, чтобы залитая жидкость смогла вымыть все остаточные отложения от использования устаревшего минерального масла.

Важно:

• Этот процесс необходим для того, чтобы новое синтетическое масло не смешивалось с частицами отработанного минерального масла.
• В противном случае можно столкнуться с закупоркой масляных каналов. Чтобы заменить масло в двигателях ВАЗ 2106, нужно обладать определенными знаниями. В противном случае такое вмешательство приведет к выходу двигателя из строя.
• Если автомобиль находится в эксплуатации достаточно длительное время, то на втулках и прокладках образуются нагары. Отверстия в сальниках и прокладках головки блока цилиндров могут забиться.
• Особое внимание следует уделять общему состоянию всех внутренних деталей, в частности проверке уплотнений и прокладок.
• При наблюдении избыточного давления внутри системы при закупорке подводящего трубопровода можно ожидать утечки масла.
• Поэтому для замены масла нужно покупать его качественную марку, проверенную не одним десятком лет.

На какие автомобили можно установить двигатель ваз 2106

Многих владельцев интересует такой вопрос: «Какой двигатель можно поставить на ВАЗ 2106?».

На СТО все покупатели получат необходимые рекомендации и советы квалифицированных мастеров. Также специалисты подскажут, какой двигатель можно поставить на ВАЗ 2106.

Какой двигатель можно поставить на ВАЗ-2106?

Если брать отечественные автомобили, то подойдет двигатель практически от любого ВАЗа, а также от Лада Приора.

Но насколько я понял вас больше интересуют иномарки. Подходит:

• от БМВ;
• от Фиата.

Следует обратить внимание на объем нового двигателя. Должен быть примерно таким же, как и старый.

Лучше всего на автомобиль ВАЗ-2106 ставить иностранный двигатель от FIAT, объемом до 2 литров и мощностью до 100 лошадиных сил — иначе будут частые проблемы и поломки в приводах и трансмиссии. Оптимально в этом случае двигатель 1,6, бензиновый на 90 лошадиных сил.

Из отечественных лучше всего подходят двигатели от ВАЗ-2110 и Лада Приора.

Самое главное, чтобы двигатель поместился под капотом. Можно поставить абсолютно любого. Жигули вообще как машина-конструктор. Поэтому они, наверное, самые настроенные. Мощность двигателя не должна быть очень большой, потому что это принесет вам дополнительные проблемы. Хорошо подходят двигатели других отечественных автомобилей.

На ВАЗ2106 можно поставить двигатель ВАЗ2110, автомобили Самара, Нива, так же можно поставить двигатель Калина или Приора. Также рекомендуется установить двигатель 2112. Двигатели вышеперечисленных автомобилей можно установить, если вы не хотите вносить изменение в конструкцию автомобиля. Если оформлять изменение конструкции, то вариантов двигателей очень много. Здесь можно выбрать двигатели от разных иномарок: люди ставят двигатели Фиат, Форд, БМВ на ваз 2106.

Теоретически на ВАЗ-2106 подойдет любой двигатель, главное, чтобы он был не очень большим и подходил по размеру. Новый двигатель также не должен быть слишком мощным, иначе может не выдержать подвеска, тормозная система или мост. Еще проблемой может стать ГИБДД, ведь с переделанным автомобилем потребуется переоформление.

В качестве обновки для своей ласточки специалисты рекомендуют выбирать двигатель от автомобиля FIAT 124, который идеально совместим с ВАБ-2106 и потребует минимум переделок.

Можно остановить свой выбор на двигателях от моделей БМВ 746, 326 или 536. Но они мощнее и поэтому для собственной безопасности придется усиливать тормозную систему, подвеску и т.д.

О том, какие двигатели от иномарки можно установить на ВАЗ-2101, подробно написано в этом вопросе. Какой двигатель можно установить на ВАЗ-2101? Автомобиль ВАЗ-2106 создан на той же платформе, что и ВАЗ-2101. Автомобили имеют практически одинаковые размеры кузова и моторного отсека, разница между ними лишь в деталях экстерьера, салона и установленных с завода объемах двигателя. Поэтому на шестерку можно поставить такие же двигатели от иномарок, как и на ВАЗ-2101.

Добавлю только, что все зависит от бюджета, выделенного на такую ​​переделку. В случае ограниченного бюджета лучше всего устанавливать двигатели ВАЗ на ВАЗ-2106 21124
или 21126
. Автомобиль станет очень динамичным и быстрым, этого двигателя ему хватит с запасом.

При большом бюджете фантазия не ограничена и можно реализовать практически любой задуманный проект. Но нужно знать, что при установке более мощного двигателя на автомобиль ВАЗ-2106 следует помнить о такой важной составляющей автомобиля, как тормозная система, усиление подвески и кузова . В противном случае реализовать весь потенциал двигателя будет невозможно, либо управлять таким автомобилем будет крайне небезопасно . Ведь разгон станет быстрее, а вот торможение и управление таким автомобилем будет крайне проблематично и опасно.

На мой взгляд самый лучший вариант это установка двигателя ВАЗ, например 21126. Наглядный пример такой установки показан ниже.

Машина, конечно, замечательная и некоторые ВАЗ 2106 сохранились как с конвейера, но у нее слишком маленький капот, чтобы разместить под ним мощный шестицилиндровый двигатель диаметром 81 мл. Под такой капот можно поместить двигатели от подобных машин, где диаметр цилиндра 79 мл и их всего четыре.

Вообще-то надо смотреть на крепление, как двигатель крепится, поперек капота или вдоль. А также от езды в машине.
