Тюнинг ВАЗ 2103 – как приспособить авто к современным условиям?
Легендарная “тройка” вошла в число тех моделей отечественных авто, с которых, собственно, и началось отечественное автомобилестроение. Так же, как и ее предшественницы – ВАЗ 2101 и ВАЗ 2102, авто разрабатывалось на базе итальянского Фиат-124. Однако прежде, чем добиться максимального эффекта, сотрудники Волжского автомобильного завода приложили немало усилий для того, чтобы создать авто динамичным и комфортабельным.
Фото: Карельские вестиКарельские вести
1 Модернизация двигателя ВАЗ 2103 – во всем виноваты клапаны
Видео дня
В процессе эксплуатации Лады многим ее водителям приходится испытывать определенные трудности. Чтобы исправить ситуацию, и хоть как-то приспособить автомобиль к современным условиям, владельцы вынуждены прибегать к тюнингу его внутренних и внешних деталей. Первым элементом, который вызывает претензии в процессе езды на “тройке”, является ее двигатель.
Автомобиль Лада «тройка»Рекомендуем к прочтению:
ЗАПОРОЖЕЦ + BMW РАВНО… ДРИФТ: ТЮНИНГ ЗАЗ-968
«Москвич-401» – тюнинг своими руками
Тюнинг ГАЗ 69 – как сделать легендарную модель современнее
Тюнинг ЗАЗ 968м –лучшие варианты модернизации!
Тюнинг УАЗ Патриот – конструктивные решения для улучшения внедорожника
Тюнинг ЗИЛ 130 – современные способы усовершенствования
Тюнинг Луаз – улучшаем раритет, сохраняя индивидуальность
Тюнинг Москвич 2141 – кардинальные изменения для максимального эффекта
Тюнинг ГАЗ 66 – улучшаем характеристики русского внедорожника
Чтобы получить форсированный силовой агрегат, специалисты часто обращают свое внимание на подъем клапанов Лады.
Для получения оптимальных результатов в работе мотора их нужно отрегулировать так, чтобы самое большое расстояние между мотором и деталями не превышало 12 мм. После настройки клапанов мы получаем более мощный двигатель. Если же перестараться и “отодвинуть” клапаны еще дальше, то в результате вы только усугубите состояние силового агрегата вашего ВАЗ 2103. В таком случае лучше всего приобрести специальные пружинные клапаны, которые способны вращаться гораздо быстрее стандартных элементов.
Подъем клапанов двигателя ВАЗ 2103
Прежде, чем начинать регулировку деталей, не стоит забывать, что постоянная работа клапанов в экстремальных условиях приводит к быстрому износу внутреннего распределительного вала. Поэтому, если вы сильно отдалили клапаны, установите на Ладу новый вал с роликовыми толкателями. Такой элемент примет часть нагрузки на себя, что оптимизирует работу всего двигателя.
2 Новые «глаза» для отечественной легенды
По окончанию тюнинга элементов под капотом ВАЗ 2103 настает черед изменений во внешнем виде.
Первое, что приходит на ум в процессе размышлений – это покраска авто. На этот случай у владельца Лады есть два варианта – использование обычной краски, или более креативный метод стайлинга – применение жидкой резины. Такой состав не просто выделит авто в массе других, но и надолго защитит его кузов от появления царапин.
Покраска авто жидкой резинойЕще один популярный метод модернизации внешнего вида ВАЗ 2103 – это новая передняя оптика для машины. Для такой операции лучше всего подойдут приборы с мощной светосилой. Эти элементы эффективно работают при плохих погодных условиях, практически не запотевают и имеют длительные сроки эксплуатации. Для их установки не нужны всевозможные ключи и гайки, ведь они крепятся с помощью пластиковых фиксаторов. Благодаря этому, работа своими руками выполняется за полчаса.
Передняя оптика с мощной светосилойЧто же касается изменения оптики в задней части ВАЗ 2103, то и здесь есть несколько привлекательных вариантов. К примеру, можно перекрасить фары так, чтобы остались только круги для осветительных фонарей.
Для этого нужно снять заднюю оптику, тщательно промыть и просушить приборы. Затем фонари обклеиваются скотчем, а к их поверхности прикладывается круглый предмет. После этого аккуратно проводим ножом вокруг крышки предмета, отделяем лишние части скотча. В процессе выполнения тюнинга своими руками также можно заменить повороты автомобиля. Для этого можно приобрести детали треугольной или другой формы.
3 Доработка салона авто
Качественный тюнинг ВАЗ 2103 невозможен без модернизации салона. Такая необходимость бросается в глаза сразу же, как только вы садитесь в автомобиль. Во-первых, штатное оформление авто очень скучное и унылое. Во-вторых, прокатившись в машине даже по ровной дороге, вы отчетливо услышите сильное дребезжание панели приборов. Поэтому, чтобы Лада казалась привлекательной не только снаружи, но и внутри, нужно уделить немного времени машине и поработать своими руками.
Для начала произведем тюнинг подсветки приборного щитка. Для этого демонтируем панель, аккуратно вытаскиваем шкалы, стараясь не повредить стрелки.
Откладываем их в сторону и вынимаем штатные лампы освещения приборов Лада. Вместо них вставляем неоновые или светодиодные осветительные приборы и собираем конструкцию в обратном порядке.
Тюнинг подсветки приборного щиткаСледующий этап тюнинга своими руками – это доработка панели ВАЗ 2103. В данном случае мы должны избавиться от грохота, который постоянно издает щиток. Для этого нам потребуются такие инструменты:
напильник;
набор отверток;
дрель;
паяльник;
болты одинаковых размеров;
поролоновые прокладки;
плоскогубцы;
клей Момент.
Приготовив все необходимое, можно приступать к тюнингу салона Лады. Вначале демонтируем панель приборов, открыв крепежные фиксаторы. Далее снимаем щиток, который, скорее всего, уже потерял свою былую форму. Зачастую именно деформация панели, а не поломка фиксатора, служит причиной появления грохота. Чтобы вернуть щитку изначальную форму, берем паяльник и нагреваем его края. После этого с помощью плоскогубцев выравниваем щиток и ждем его затвердевания.
Тюнинг щитка панели приборов Лады
После того, как панель приборов остыла и затвердела, берем клей и наносим небольшое его количество на края щитка. После этого аккуратно прикладываем поролоновые прокладки так, чтобы они “обняли” приборную панель с обеих сторон. В последней дрелью проделываем 4 отверстия для крепежных болтов.
На финишном этапе приступаем к установке щитка. Аккуратно прикладываем его к корпусу и прикручиваем болтами. Те места, из которых торчат части прокладок, можно скрыть с помощью тоненьких пластиковых панелей и клея. После работы, проделанной своими руками, панель приборов вашего ВАЗ 2103 еще долго будет вести себя тихо, не доставляя хлопот ни вам, ни вашим пассажирам.

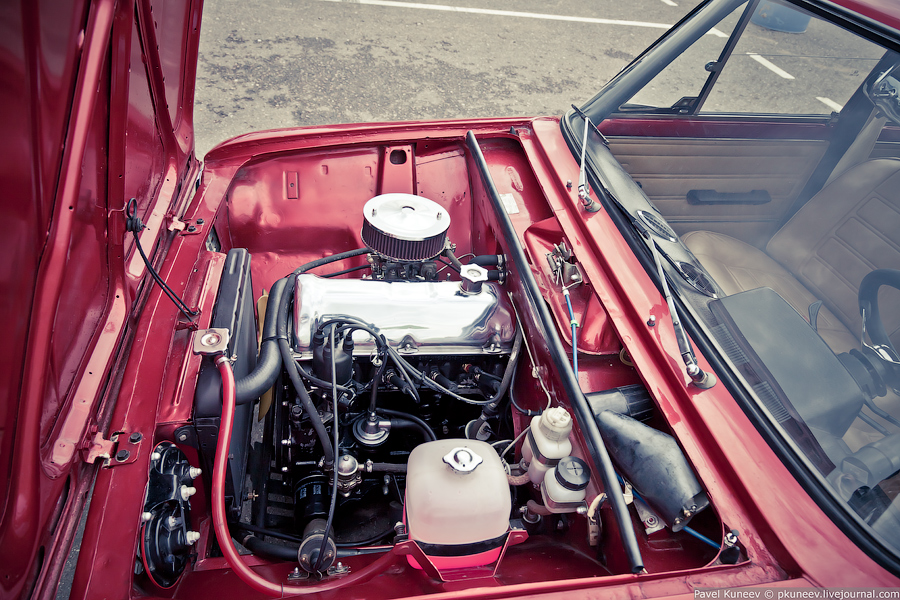

Двигатель ВАЗ 2103
Двигатель ВАЗ 2103 с рабочим объемом 1,5 л представляет собой третье из четырех поколений тольяттинской классики. Он явился наследником моторов 2101 на 1,2 л и 21011 на 1,3 л. А сам мотор 2103 стал основой для создания движка 2106 на 1,6 л. На этом классическая линейка моторов закончилась, уступив место инжектору и переднему приводу.
Содержание
- Место в линейке двигателей ВАЗ
- Характеристики двигателя ВАЗ 2103
- Конструкция двигателя ВАЗ 2103
- Эксплуатация двигателя трешки
- Тюнинг мотора 2103
Вернуться к оглавлению
Место в линейке двигателей ВАЗ
Вся классическая линейка АвтоВАЗа представляет собой переработанный мотор модели Fiat 124. Переделка была отнюдь не косметической, уже модель 2101 (1970 год) заметно отличалась от прототипа. Распредвал перенесли в верхнюю часть мотора, на 3 мм увеличили диаметр поршня, а на 5,5 мм уменьшили его ход. Тогда же двигатель стал приемистее за счет короткоходности.
Следом появился мотор 21011, диаметр цилиндра которого увеличили еще на 3 мм до величины 79 мм. За счет этого увеличился рабочий объем двигателя, немного подросла мощность. В 1972 году вышел в свет ВАЗ 2103 — первая четырехглазая модель «Жигулей». Она оснащалась новым и самым мощным на тот момент мотором в 71 лошадиную силу. Диаметр цилиндра вернули к значению 76 мм, а ход поршня увеличили на 14 мм.
Рабочий объем составил 1452 кубических см. Этот мотор долгое время пользовался репутацией самого живучего. Даже пробег в 250 тысяч км не является для него непостижимой величиной при правильном уходе и штатной эксплуатации.
Преемник мотора 2103 (двигатель 2106) отличается от только увеличенным до 79 мм диаметром цилиндра.
Вернуться к оглавлению
Характеристики двигателя ВАЗ 2103
Технические характеристики двигателя 2103 отражают его положение в линейке моторов АвтоВАЗа. Его устанавливали на модели ВАЗ 2103, 21023, 21043, 21053, 21061, 2107. Это рядный четырехцилиндровый карбюраторный двигатель внутреннего сгорания с двумя клапанами на цилиндр, который работает на бензине марки АИ-92. Для работы мотора используют масло от 5W-30 до 15W-40, при этом расход составляет 700 г на1000 км пробега.
Основные характеристики мотора ВАЗ 2103
Наименование. | Показатель. |
| Длина. | 565 мм. |
| Ширина. | 541 мм. |
| Высота. | 665 мм. |
| Диаметр цилиндра. | 76 мм. |
| Ход поршня. | 80 мм. |
| Степень сжатия. | 8,5. |
| Вес двигателя. | 121 кг. |
| Компрессия двигателя ВАЗ 2103. | 1 МПа (10 бар). |
| Максимальная мощность при скорости вращения коленчатого вала 5600 об/мин. | 71 лошадиная сила. |
| Максимальный крутящий момент при 3400 об/мин. | 104 Нм. |
| Расход топлива при движении по трассе. | 6,9 л на100 км. |
| Расход топлива в городском цикле. | 9,4 л на 100 км. |
| Расход топлива в смешанном цикле. | 8,9 л на100 км. |
В процессе жизненного цикла ВАЗ 2103 неоднократно проходила доработка двигателя и его усовершенствование. Были созданы инжекторная версия мотора, вариант с бесконтактной системой зажигания и масса других.
Эти модификации отличаются улучшенными техническими характеристиками.
Ресурс двигателя ВАЗ 2103, заявляемый заводом-изготовителем, составляет 125 тысяч км. На практике ресурс нередко вдвое превышает заявленный.
Вернуться к оглавлению
Конструкция двигателя ВАЗ 2103
Устройство двигателя ВАЗ 2103 представляет собой классический мотор с верхним расположением газораспределительного механизма, который имеет высокий блок цилиндров. Карбюратор ВАЗ 2103 имеет распределитель с вакуумным регулятором опережения зажигания. Высота движка составляет 215,9 мм вместо 207,1 (у ВАЗ 2101). Это позволило нарастить рабочий объем до 1,5 л и применить коленвал с увеличенным ходом поршней.
Блок цилиндров ВАЗ 2103 отлит из специального чугуна. Межцентровое расстояние равно 95 мм, что дает возможность увеличить диаметр цилиндра с 76 до 79 мм.
Головка блока цилиндров изготавливается из алюминиевого сплава, ее высота составляет 112,5 мм.
Для привода газораспределительного механизма (ГРМ) применяется двухрядная втулочно-роликовая цепь, имеющая 116 звеньев. Натяжитель цепи отсутствует. Для привода генератора и водяного насоса используется клиновидный ремень сечением 10×8 мм, длиной 944 мм. Коленчатый вал имеет радиус кривошипа 40 мм и обеспечивает ход поршня 80 мм.
Поршни и клапаны модели ВАЗ 2103 аналогичны поршням и клапанам модели 2101. Поршни делают из алюминиевого сплава с покрытием наружной поверхности оловом. Поршневые кольца изготавливают из чугуна. Бочкообразная поверхность верхнего компрессионного кольца хромируется. Нижнее компрессионное кольцо упрочняется фосфатированием. Маслосъемное кольцо имеет пружину-расширитель, шлифованную по торцам и по наружному диаметру.
Вернуться к оглавлению
Эксплуатация двигателя трешки
В целом эксплуатация двигателя не вызывает особых проблем. Своевременное выполнение регламентных работ, замена масла, регулировка карбюратора ВАЗ 2103, применение качественного моторного топлива обеспечивают продолжительный период работы мотора.
Есть в эксплуатации двигателя и своя специфика, которую надо учитывать.
Одна из специфических черт двигателя 2103 заключается в том, что цепной привод газораспределительного механизма не имеет натяжителя цепи. Это приводит к необходимости периодической ревизии, а в некоторых случаях требуется и восстановление штатной работоспособности. Регламентная периодичность такой ревизии составляет 10000 км. Имея некоторый опыт, можно выполнить эту регулировку своими руками. Вот пошаговая схема действий:
- полностью открутите колпачковую гайку натяжителя;
- пальцем контролируя положение штока натяжителя, проверните коленвал на 1-1,5 оборота в направлении его вращения;
- как только шток натяжителя утопится, пружина автоматически отрегулирует натяжение цепи через башмак;
- закрутите колпачковую гайку.
Другой важной регламентной процедурой при эксплуатации мотора ВАЗ 2103 является регулировка тепловых зазоров клапанов.
Необходимости ремонтировать клапан возникает, когда присутствует отчетливый стук в двигателе на малых оборотах. Регулировка осуществляется в следующем порядке:
- Совместите метки на шестерне и корпусе распредвала.
- Широким щупом 0,15 мм отрегулируйте 8-й и 6-й клапаны.
- Проверните коленвал на 180 градусов и отрегулируйте 4 и 7 клапаны.
- Проверните коленвал еще на 180 градусов, чтобы выставить 1 и 3 клапаны.
- Снова поверните коленвал на 180 градусов для регулировки 5 и 2 клапанов.
Проворачивать коленвал можно прокатывая автомобиль вперед на четвертой передаче.
Вернуться к оглавлению
Тюнинг мотора 2103
Потенциал мотора ВАЗ 2103 так высок, что трудно удержаться от искушения выжать из него побольше. Есть умельцы, которые выжимают из машины до 200 лошадиных сил. Такой тюнинг двигателя ВАЗ 2103 носит экстремальный характер, его не рекомендуется делать для езды по обычным дорогам в повседневном режиме.
youtube.com/embed/raJmI5Jubqo?feature=oembed» frameborder=»0″ allowfullscreen=»»>
Есть много вариантов, как форсировать двигатель. Один из способов увеличить мощность двигателя и повысить другие эксплуатационные характеристики — переделка мотора в движок ВАЗ 2106. Для этого надо расточить цилиндры до диаметра 79 мм и заменить поршневую группу деталями от шестерки. Остальные элементы остаются прежними, агрегаты унифицированы по всем деталям. Сборка двигателя ВАЗ 2103 после такого тюнинга проводится без проблем.
Другой популярный способ форсировки этого мотора — установка на него компрессора на 0,5 бар. Эта модернизация довольно проста и не требует серьезных доработок. Такой тюнинг может дать увеличение мощности до 100 лошадиных сил. Это относительно доступный вариант усовершенствования двигателя. Ведь на рынке есть готовые установочные наборы, обеспечивающие давление 0,5 или даже 0,7 бар.
Если ухаживать за своим автомобилем, своевременно проводить ремонт двигателя ВАЗ 2103, машина не подведет в пути.
