Термостат

Термостат используется в системе охлаждения двигателя для управления потоком охлаждающей жидкости между двигателем и радиатором. В результате его работы обеспечивается быстрый прогрев двигателя при запуске и поддержание оптимального температурного режима на всех режимах работы. Термостат в системе охлаждения двигателя применяется с 1922 года.

Местоположение термостата определяется типом и моделью двигателя, а также конструкцией системы охлаждения. Термостат, в большинстве своем, расположен на выходе из головки блока цилиндров или на входе насоса охлаждающей жидкости. На современных двигателях устанавливается термостат с твердым наполнителем. Под термином «твердый наполнитель» понимается физическое состояние термоэлемента термостата.

Конструктивно термостат представляет собой термочувствительный клапан, размещенный в латунной рамке. Клапан включает тарелку, насаженную на корпус. Корпус исполняет роль цилиндра, в который вставлен шток. Шток одним концом упирается в верхнюю рамку термостата, другим – в резиновую полость в корпусе. Между корпусом и резиновой полостью размещен термочувствительный элемент, состоящий из смеси гранулированного воска и меди.

При запуске двигателя термостат закрыт. Охлаждающая жидкость, выходя из блока цилиндров и снова туда возвращается, чем обеспечивается быстрый прогрев двигателя. Нагрев охлаждающей жидкости до температуры 80-90°С приводит к началу открытия термостата. При данной температуре термоэлемент расплавляется и увеличивается в объеме. Увеличение объема термоэлемента сопровождается перемещением корпуса термостата по штоку (шток перемещаться не может, т.к. закреплен на верхней рамке). Тарелка клапана, преодолевая усилие возвратной пружины, начинает открываться. Часть охлаждающей жидкости начинает циркулировать через радиатор и там охлаждаться.

При дальнейшем увеличении температуры охлаждающей жидкости термостат все больше открывается, и, соответственно, все больше жидкости проходит через радиатор. Термостат полностью открыт при температуре порядка 95-105°С. При различных режимах работы двигателя происходит постоянное изменение величины открытия термостата, чем достигается поддержание оптимальной температуры.

На двигателях устанавливаются различные виды термостатов: одноклапанный, двухступенчатый, двухклапанный, а также термостат с электронным управлением.

Одноклапанный термостат имеет самое простое устройство. Все, что было сказано выше про термостат, относится именно к одноклапанному термостату. Данный вид конструкции термостата наиболее популярен у зарубежных автопроизводителей.

Разновидностью одноклапанного термостата является двухступенчатый термостат. В некоторых системах охлаждения создается высокое давление охлаждающей жидкости, которое клапану термостата достаточно сложно преодолеть. Для таких случаев разработана конструкция термостата, у которой клапан состоит из двух тарелок – малой и большой. Сначала открывается малая тарелка, т.к. для преодоления давления ей требуется меньше усилий. При открытии малая тарелка тянет за собой большую тарелку, которая в свою очередь полностью открывает проход для охлаждающей жидкости.

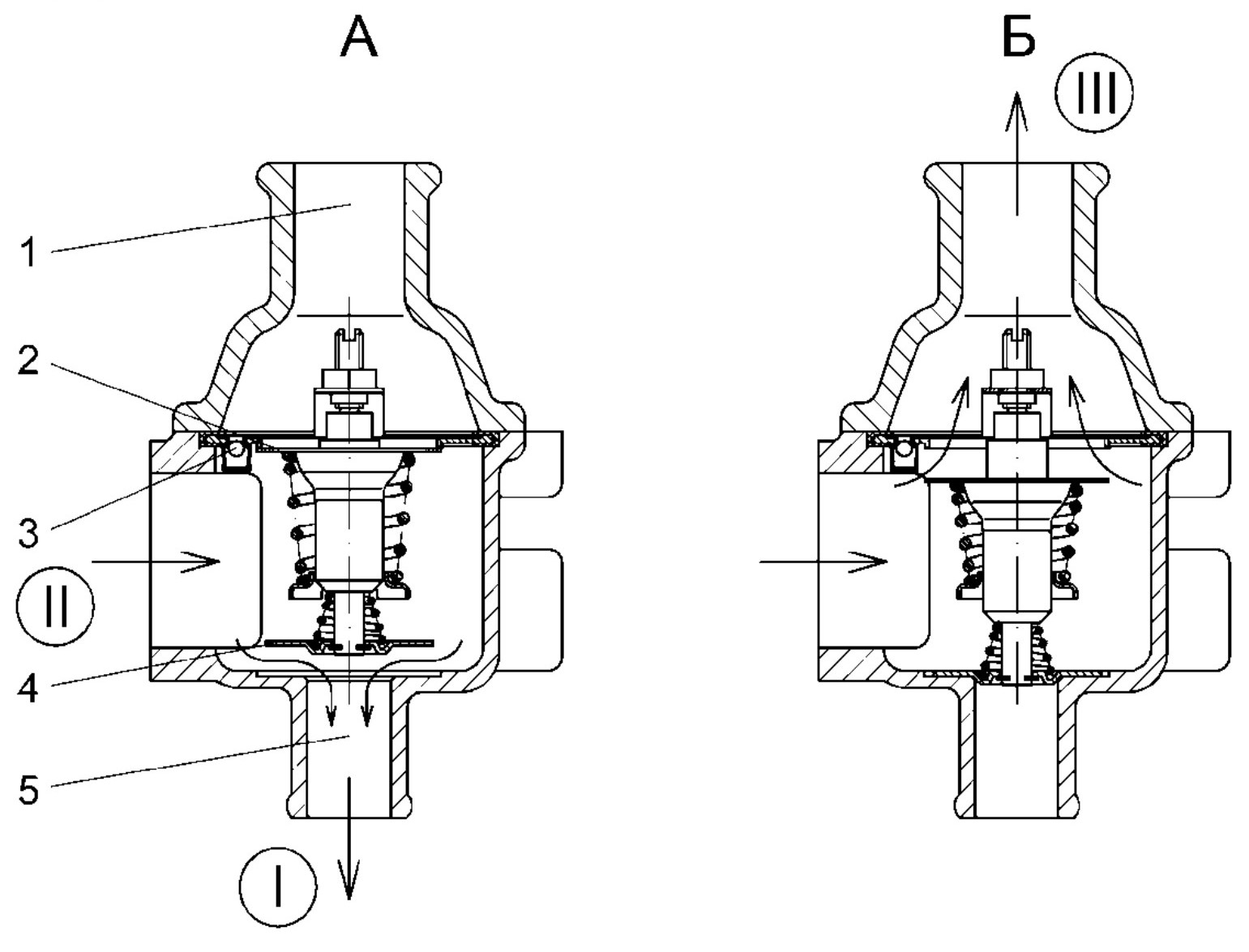

Двухклапанный термостат имеет два клапана (две тарелки), расположенные на одном корпусе. Первый (основной) клапан запирает большой круг охлаждающей жидкости. Второй (перепускной) клапан управляет малым кругом. Клапаны работают совместно – когда один запирает, другой открывает соответствующий контур. Данная конструкция термостата популярна на отечественных легковых и грузовых автомобилях.

Самым совершенным является термостат с электронным управлением, который обеспечивает разные температурные режимы для разных режимов работы двигателя. Конструктивно это обычный одноклапанный термостат, в термоэлемент которого добавлено нагревательное сопротивление. Управление нагревом сопротивления осуществляется блоком управления двигателем. Данная конструкция термостата позволяет реализовать температурный режим 95-110°С при частичной нагрузке двигателя и 85-95°С при полной нагрузке. Эффект от применения электронного термостата заключается в снижении расхода топлива, а также некоторого увеличения мощности за счет более интенсивного охлаждения всасываемого воздуха.

На некоторых двигателях устанавливается два термостата, например в двухконтурной системе охлаждения. Один термостат отвечает за контур головки блока цилиндров и поддерживает в нем температуру 87°С. Другой термостат установлен в контуре блока цилиндров. Рабочая температура там выше – 105°С. Данная схема системы охлаждения используется на прогрессивных двигателях TSI и позволяет добиться определенного увеличения мощности за счет дополнительного охлаждения воздуха.

Термостат. Устройство и принцип работы. Основные неисправности.

Основное назначение термостата – поддержание оптимальной температуры работы двигателя внутреннего сгорания. Во время работы двигатель выделяет очень много тепла, поэтому его необходимо охлаждать. Система охлаждения двигателя состоит из набора трубок, в которых циркулирует охлаждающая жидкость, и радиатора.

Когда двигатель согревается, жидкость циркулирует по малому кругу, а когда в двигателе возрастает температура, жидкость начинает поступать уже и к радиатору охлаждения (большой круг). Так вот основным назначением термостата является открытие или закрытие пути жидкости к радиатору в нужный момент.

Основной деталью термостата является цилиндр. Этот цилиндр может двигаться вниз-вверх. Когда цилиндр поднят вверх, то открывается отверстие внизу и закрывается вверху. Сам этот подвижный цилиндр заполнен специальным веществом. Это вещество под действием температуры расширяется и начинает толкать шток, и цилиндр опускается вниз.

Промежуточные выводы. Есть два положения термостата. Первое положение, когда термостат закрыт (закрыто верхнее отверстие). Тогда охлаждающая жидкость циркулирует по малому кругу. Во втором положении термостат называется открытым. Поскольку открывается верхнее и закрывается нижнее отверстие. Охлаждающая жидкость перестает двигаться по малому кругу и начинает двигаться к радиатору.

В зависимости от производителя термостаты могут закрываться при различных температурах, но в основном этот 90 градусов.

Когда менять? Основные неисправности.

Рекомендуется заменять термостат каждые 100 тыс. км пробега. Но обычно об этом забывают и сталкиваются с неожиданной поломкой термостата. Обычно это заклинивание в одном из положений. Самый опасный случай – когда термостат постоянно закрыт. В этом случае охлаждающая жидкость будет двигаться только по малому кругу и двигатель будет перегреваться. Вы можете заметить пар из-под капота, на приборной панели температура охлаждающей жидкости будет в красной зоне. В такой ситуации нужно сразу же остановиться. Поскольку если вы перегреете двигатель, то он может деформироваться и нарушится его конструкция и геометрические размеры. Это повлечет за собой очень дорогостоящий ремонт.

Когда термостат постоянно открыт жидкость будет сразу попадать на радиатор охлаждения. Поэтому если вы замечаете, что двигатель очень медленно разогревается, а на больших скоростях даже охлаждается, то термостат постоянно находится в открытом положении. Это тоже очень плохо и негативно сказывается на работе двигателя в целом.

Делайте своевременное ТО и меняйте вышедшие из строя запчасти вовремя. Удачи на дрогах!

Вернуться назад

Описание термостата двигателя

— saVRee

Введение

Термостаты регулируют температуру охлаждающей воды двигателя ( воды рубашки охлаждения ) при работающем двигателе. Термостат позволяет двигателю быстро прогреваться в холодном состоянии и поддерживать заданную температуру после ее достижения. Термостаты устанавливаются на многие двигатели внутреннего сгорания с водяным охлаждением , оба четырехтактные и два удара .

Термостат двигателя

Компоненты термостата

Основной клапан / первичный клапан

Основной клапан управляет потоком двигателя . По мере повышения температуры охлаждающей воды клапан постепенно открывается и подает больше охлаждающей воды в радиатор, где она охлаждается.

Компоненты термостата двигателя

Нравится эта статья? Тогда обязательно ознакомьтесь с нашими инженерными видеокурсами ! В каждом курсе есть тест , руководство , и по окончании курса вы получите сертификат . Наслаждаться!

Перепускной клапан/вторичный клапан

Когда перепускной клапан открыт, охлаждающая вода обходит радиатор двигателя и циркулирует в замкнутом контуре. По мере повышения температуры охлаждающей жидкости двигателя перепускной клапан начинает закрываться, и охлаждающая вода направляется в сторону радиатора. Двигатель быстро перегревался бы, если бы охлаждающая вода не отводилась на радиатор для охлаждения.

Цилиндр заряда

Цилиндр заряда заполнен воском , который начинает плавиться (переход из твердого состояния в жидкое состояние ) по мере повышения температуры охлаждающей воды двигателя. Расплавление парафина приводит к закрытию перепускного клапана и открытию основного клапана; это приводит к тому, что охлаждающая вода направляется к радиатору. Когда температура охлаждающей жидкости ниже, т. е. когда двигатель холодный, парафин находится в твердом состоянии и перепускной клапан радиатора открыт.

Уплотнение/прокладка

Уплотнение используется для предотвращения любого нежелательного потока через главный клапан термостата. Седло, на котором сидит уплотнение, должно быть чистым, чтобы уплотнение функционировало правильно.

Пружина

Пружина возвращает главный клапан в закрытое положение, когда температура охлаждающей воды падает ниже определенного значения.

Вторичная пружина

При снижении температуры системы охлаждающей воды состояние парафина зарядного цилиндра изменяется, и шток сжимается в зарядном цилиндре. Вспомогательная пружина позволяет стержню втягиваться в определенную точку, после чего остаточное напряжение пружины предотвращает дальнейшее втягивание стержня.

Воздухоотводчик

Воздухоотводчик используется для удаления воздуха ( отвод воздуха ) из системы охлаждающей воды. При установке термостата необходимо убедиться, что воздуховыпускное отверстие повернуто в максимально возможное положение, так как именно здесь будет собираться воздух. Не все термостаты имеют выпуск воздуха.

Приведенное ниже видео является выдержкой из нашего онлайн-видеокурса по основам работы с двигателем внутреннего сгорания .

Термостат состоит из первичного клапана , вторичного клапана (перепускного клапана) , уплотнения , пружины и цилиндра заряда . Загрузочный цилиндр заполнен воском с заданной температурой плавления (точка, при которой парафин переходит из твердого состояния в жидкое). Воск меняет состояние с твердого на жидкое приблизительно при 80°C в большинстве водяных систем охлаждения двигателя.

После изменения состояния внутри зарядного цилиндра жидкий парафин занимает больше места, чем когда он был в твердом состоянии. Стержень , вставленный в зарядный цилиндр, выталкивается наружу линейно, так как больше нет места для стержня внутри зарядного цилиндра. Шток закрывает перепускной клапан и в то же время открывает главный клапан. Таким образом, температура двигателя регулирует движение штока и, следовательно, количество охлаждающей воды, подаваемой на радиатор или в обход радиатора.

Автомобильный радиатор

Термостат имеет конструкцию с пропорциональным откликом . Температура охлаждающей воды определяет, насколько термостат открывается или закрывается, а также направляется ли охлаждающая вода в радиатор или в обход радиатора; это фактически петля обратной связи .

Температура горячей охлаждающей воды (>80°C) = Охлаждающая вода направляется в радиатор.

Температура воды в холодном охлаждении (

• Проверенный продукт
• Минимальное пространство хранения.
  • Расширенный рабочий диапазон за счет регулируемой температуры открытия
  • Быстрое время отклика за счет дополнительной подачи тока
  • Усовершенствованное управление двигателями для снижения выбросов и улучшенного потребления топлива
  • Совместимость с обычными термостатами

  3 Электрические термостаты:

  • . требования управления



  Выберите серию термостатов Valeo для:

  • Сильные ноу-хау в области систем охлаждения двигателя.
  • Широкий ассортимент из 381 артикула.
  • Точность расположения монтажных отверстий в соответствии со спецификациями автомобиля
  • Наилучший материал для сложных рабочих циклов открывания-закрывания
  • Четкая маркировка температурного отверстия на изделии
  • Высококачественная обработка поверхности для установки прокладки
  • Контролируемый процесс литья для предотвращения пористости
  • Зона захвата штуцера высокого давления
  • Все уплотнения упакованы в коробку для быстрой и легкой установки.



  Информация Valeo:

  Неисправность термостата Термостат может залипнуть, если восковой элемент был поврежден в результате предыдущего перегрева, коррозии или старения. Если термостат не закрывается, постоянный поток охлаждающей жидкости через термостат не позволит двигателю достичь нормальной рабочей температуры.
