Электрическая схема ВАЗ 2107 (инжектор) и ее особенности

Главная » Электрооборудование Ваз 2107

Электрооборудование Ваз 2107

[important]Автовладельцы быстро оценили преимущества применения инжекторных двигателей на «классике». Нововведение оказало влияние на российский рынок автомобилей. Покупатели стали предпочитать более экономичные и мощные машины устаревшим карбюраторным версиям. Однако бытует мнение, что электронные компоненты системы инжекторного двигателя снижают надежность и осложняют ремонт автомобиля. Попробуем разобраться, так ли это.[/important]

Содержание

1. Защита электрических цепей ВАЗ 2107
2. Новизна автомобильных электросистем ВАЗ с инжекторным двигателем
3. Преимущества Ваз 2107 с системой впрыска
4. Недостатки Ваз 2107 с системой впрыска
5. Заключение

Защита электрических цепей ВАЗ 2107

Назначение блока предохранителей – защита проводов от возгорания и аккумулятора от разряда при коротком замыкании цепи. ВАЗ 2107 оборудован блоком одноразовых плавких предохранителей, который находится под капотом неподалеку от аккумулятора – справа на перегородке между моторным отсеком и салоном. Такое расположение выбрано неслучайно – предохранители располагаются максимально близко к аккумулятору, чтобы уменьшить количество и длину незащищенных электрических сетей.

Схема расположения предохранителей нанесена на крышке блока, что позволяет быстро сориентироваться в случае перегорания предохранителя.

При замене вышедшего из строя предохранителя необходимо соблюдать его номинал. Этот показатель не нанесен на крышку предохранительного блока, поэтому узнать его можно либо из схемы ВАЗ 2107 (инжектор) либо на основании маркировки, нанесенной на подлежащий замене предохранитель.

[tip]Важно: несоблюдение номинала может привести к возгоранию электропроводки и пожару. Это может произойти, если новый предохранитель будет рассчитан на существенно больший ток.[/tip]

На блоке предохранителей также установлены электрические реле. Отличие блока предохранителей инжекторной вариации «семерки» от карбюраторного состоит лишь в наличии дополнительных предохранителей для ЭСУД, топливного насоса и других устройств, характерных лишь для инжекторного автомобиля.

Новизна автомобильных электросистем ВАЗ с инжекторным двигателем

Основное новшество – замена механических элементов системы зажигания и компонентов подготовки воздушно-топливной смеси более точными и эффективными электронными устройствами. Первое, что бросается в глаза – отсутствие трамблера и карбюратора. Электронные устройства включены в общую электросхему автомобиля. Соответственно на ВАЗ 2107 (инжектор) схема электрооборудования отличается от версии с карбюраторным двигателем наличием электронной системы управления двигателем.

ЭСУД выполняет следующие функции:

• Контроль за соотношением воздуха и бензина в смеси, поступающей в цилиндры.
• Регулировка оборотов двигателя на холостом ходу.
• Изменение угла опережения зажигания в зависимости от режима работы и оборотов двигателя.
• Управление топливным насосом и электровентилятором системы охлаждения.

Схема электрооборудования ВАЗ 2107 (инжектор) представлена на рисунке ниже:

Изменилась и схема электропроводки обновленной версии ВАЗ 2107. Появились дополнительные подкапотные разъемы для подключения датчиков и электронных устройств ЭСУД. Поэтому электропроводка инжекторной «классики» имеет дополнительные подкапотные жгуты, отсутствующие в комплектации для карбюраторных моделей.

Серьезное отличие инжекторной версии Ваз 2107 – наличие топливного электронасоса, обеспечивающего высокой давление в бензопроводе, необходимое для работы системы впрыска.

Преимущества Ваз 2107 с системой впрыска

1. Инжекторная «семерка» увереннее трогается с места. Благодаря тому, что электроника оперативно реагирует на изменение педали газа и режима работы двигателя, шансы заглохнуть при старте (даже на холостых оборотах) снижаются.
2. Упрощенный запуск холодного двигателя. Управление составом смеси производится в автоматическом режиме с учетом температуры двигателя. Необходимость ручного управления составом смеси при помощи воздушной заслонки отсутствует.
3. Уменьшенное время, необходимого для прогрева. Благодаря автоматической оптимизации состава смеси работа непрогретого двигателя не вызывает затруднений. При движении отсутствуют рывки и провалы, свойственные холодному карбюраторному двигателю.
4. Упрощение обслуживания системы зажигания. Нет необходимости регулировки зазора контактов прерывателя и проверки их состояния.
5. Большая мощность и экономичность двигателя благодаря оптимальному соотношению бензиново-воздушной смеси на всех режимах работы.

1. Невозможна полная глубокая проверка и ремонт системы управления двигателем без специального оборудования.
2. Особенности электропроводки ВАЗ 2107 (инжектор) не позволяют обнаружить все неисправности, используя одну лишь контрольную лампу.
3. Дорогостоящее обслуживание в официальных сервисных центрах, которое предусмотрено изготовителем.

Заключение

Модернизация «семерки» позволила ей успешно конкурировать с переднеприводными моделями и оставаться на конвейере до 2012 года. После чего на АвтоВАЗе было принято решение о снятии модели с производства. Однако ВАЗ 2107 и сегодня остается популярной моделью автомобиля, пользующейся спросом на вторичном рынке. Поэтому «схема ВАЗ 2107 (инжектор)» продолжает оставаться популярным запросом в поисковиках. Знание схемы электрооборудования пригодится при самостоятельной диагностике неполадок и ремонте автомобиля.

Инжекторные вариации двигателя ВАЗ успели подтвердить высокие эксплуатационные характеристики и надежность электронных систем зажигания и впрыска.

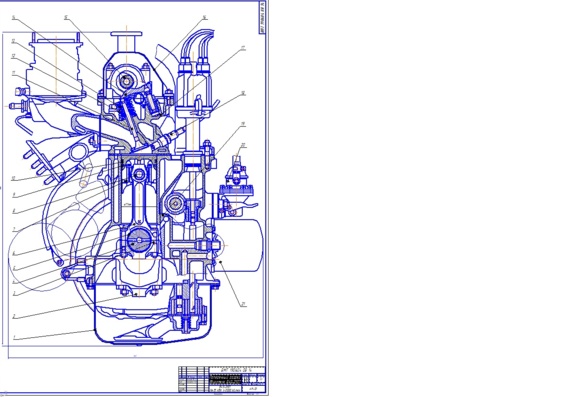

Схема двигателя ваз 2101 с описанием. Простой и надежный выход

Модное слово тюнинг двигателя, хотя мне больше нравятся
слова, форсировка двигателя, или увеличение мощности двигателя ваз 2101, но от
перемены слов суть не меняется, кто сюда попал хочет сам сделать с движка 2101
более мощным и динамичным. Объясню, как самому сделать из двигателя ВАЗ 2101,
двигатель который будет даже сильней движка ВАЗ 2103. Для этого придется купить
коленвал ВАЗ 2103, и специально укороченные шатуны, раньше такие укороченные
шатуны делали сами, путем обрезки и сварки, и другими способами. Но сейчас их
можно купить как в магазине, или заказать через интернет магазин, или на интернет
аукционе. Просто было бы желание а купить такие шатуны можно, а лучше конечно
купить тюнинговые укороченные шатуны (облегченные) но они стоят дороже.

Но при покупки коленвала ВАЗ 2103 главное не купить бракованный, или поддельный или сырец коленвал, их полно продают как на базарах, так и в магазинах. Первый признак качественного коленвала, он всегда в картонной упаковке, замазан литолом, и имеет полностью матовый цвет с легким оттенком хаки. А те коленвалы что блестят на полках магазина всегда должны вызывать подозрение, ведь мы как думаем, раз блестит значит качественный. А настоящий коленвал проходит полную цементацию (закалку) потому даже шейки коленвала имеют матовый оттенок, также на заводе проводят консервацию, для длительного хранения замазывая его литолом, и ставят краской «ОТК». Теперь думаю уже разберетесь при покупки коленвала и не купите брак, или сырец, и тюнинг двигателя будет удачным.

Фото. Заводского коленвала, с маркировкой «ОТК»

Раз решились форсировать двигатель, то обязательно расточите блок под ремонтные поршни, если растачивать уже некуда, то обязательно загильзуйте двигатель под новые стандартные поршни 76мм. Растачивают и гильзуют блоки двигателей в специальных мастерских, на станке, сами не пытайтесь расточить блок, только все испортите. Главное, узнайте где в Вашей местности есть такая мастерская, и обязательно растачивайте блок под зеркало, а то сейчас пошла мода точить блок под сетку. После расточки блока под сетку, быстро стираются поршневые кольца, и цилиндры все равно принимают вид зеркала, но с большой выработкой, движок испорчен, начинает жрать масло, и нет хорошей тяги.

Фото. Слева стандартный шатун ВАЗ 2101, справа укороченный шатун.

С коленвалом и шатунами разобрались, теперь надо доработать поршни, так как если их оставить как есть они юбочкой упрутся в отвес коленвала и сломаются. Поршни дорабатывают по разному, кто-то режет юбочку поршня по кругу на токарном станке, тем самым укорачивая поршень. Но мне не нравятся поршни с короткой юбкой, потому что даже при небольшой выработке поршня и цилиндра его сильно болтает и появляется небольшой рокот в двигателе, а длинная юбочка у поршня меньше болтает поршень в цилиндре и двигатель работает мягко.

Фото. Слева стандартный поршень, справа доработаный. В нижнем правом углу показана фреза которой легко обтачивать поршень.

Дорабатываю поршни при помощи фрезы от фрезерного станка, вставляя ее на точило, вместо точильного камня (можно и на точильном камне но это долго), но прежде чем обрабатывать новые поршни на фрезе, потренируйтесь на старых.

Фото. Проверка доработанного поршня, на прохождение верхней точки отвеса коленвала.

Также на фото видите просверленное отверстие в поршне, оно 10мм, но можно и больше миллиметров до 15, сильно точно его сверлить не обязательно, если просверлите чуть выше или ниже, или левее или правее, ничего страшного не будет. Это отверстие в поршне служит для лучшей смазки юбочки поршня, и дает хорошее скольжение поршня в цилиндре, тем самым поднимая мощность двигателя.

Фото. Балансировка поршней.

После того как доработаете поршни, возьмите шатун, вставьте в поршень палец, и оденьте поршень на шатун просто вдавив палец рукой, вставьте вкладыш на шатун и проверти как показано на фото проходит поршень и не цепляется за отвес коленвала. Так проверти все поршни, если цепляется, то уберите лишний метал пока поршень не будет проходить хотя бы с милимитровым зазором.

Также можно и облегчить маховик, снимите на токарном станке с внутренней стороны от 3 до 5мм. но его надо потом обязательно сбалансировать высверливая тяжелую сторону сверлом, это можно сделать на станке балансировки колес, но перед этим узнайте, возьмутся за такую работу на шиномонтажке. Но хочу сразу предупредить, с облегченным маховиком движок получается очень резкий (дерганый) и даже при нажатии небольшого газа резко дергать машину вперед.

Если все сделаете правильно, и обкатаете двигатель, а обкатка движка должна быть не менее 3 000км. а вся мощность движка появляется после 8 000км. тогда у Вас будет мощный тюнинговый двигатель ВАЗ 2101. Но также надо правильно выставить зажигание, и настроить отлично карбюратор.

Можно ли поставит в копейку движок от шестёрки и надо ли менять коробку передач?

На копейку можно поставить любой двигатель от классики ВАЗ 21011, 2103, 2106, 2113 Нива 1,7 но здесь желательно заменить поддон и маслонасос, так как в Ниве поддон ниже тем самым вероятность что он зацепиться за кочку больше, маслонасос отличается маслоприемником он ниже чем в копейке. Все движки по креплениям одинаковы, как коробки так и самого двигателя, коробку передач менять не обязательно. Но при желании можно поставить пятиступенчатую коробку.

Горобинский С.В.

Образцом для двигателя ВАЗ 2101 послужил мотор Фиат 124, однако конструкцию модифицировали еще на этапе разработки. Распредвал был перемещен снизу внутрь ГБЦ, позволяя владельцам производить тюнинг своими руками, чтобы дополнительно увеличить мощность привода.

Характеристики мотора 2101

Для своего времени схема двигателя была передовой, в настоящее время позволяет успешно производить капремонт и тюнинг собственными силами в гараже. У завода производителя создано несколько поколений ДВС, однако с расходниками и запчастями проблем никогда не существовало.

Выглядят технические характеристики движка 2101 следующим образом:

Создавался двигатель 2101 под низкооктановое топливо, поэтому обычно эксплуатировался на А-76 бензине, несмотря на то, что изготовителем рекомендовано применение бензина АИ-92 – АИ-93. Изначально диаметр цилиндра был диаметра 76 мм, в последующих модификациях его увеличивали, и вновь возвращались к этому размеру неоднократно.

Особенности конструкции

Первоначально на этапе проектирования особенностью для двигателя стало верхнее расположение распредвала:

• ход поршня снизился на 5,5 мм в сравнении с эталоном Фиат 124;
• диаметр цилиндра увеличился на 3 мм.

Эта модернизация обеспечила приемистость и быстрый набор скорости. Кроме того, двигатель 2101 имел следующие нюансы конструкции:

• цепная передача ГРМ;
• недоработанные модели карбюраторов;
• капитальный ремонт через 20000 км пробега.

Сразу после выпуска первого ДВС этой серии производитель АвтоВАЗ выпустил мануал, в котором указал, какое масло в двигатель заливать, и привел описание параметров ДВС для увеличения ресурса движков. Таким образом, у владельцев следующих трех поколений моторов не возникало вопросов, какое масло лить, и в каком количестве.

Плюсы и минусы

В первые годы эксплуатации мотор 2101 выявил следующие недостатки:

• шумная работа цепного привода;
• повышенный расход бензина в двигателе из-за недоработок карбюраторов;
• частая корректировка зажигания;
• сложная регулировка клапанных зазоров.

Однако усовершенствованная распредвалом головка блока цилиндров, улучшенный впускной коллектор и выпускной коллектор простейшей конструкции компенсировали эти недостатки. Чуть позже были разработаны карбюраторы ДААЗ Озон, замена которыми позволяла улучшить характеристики режимов ДВС.

Модификация 21011

Чтобы повысить характеристики двигателя, руководство АвтоВАЗ через 4 года разработало модификацию мотора 21011:

• рабочие объемы возросли до 1,3 л;
• диаметр цилиндра увеличился на 3 мм;
• мощность повысилась на 3 л. с.

При этом расход масла и топлива стали выше незначительно, в конструкции использовалось аналогичное навесное оборудование. Этот ДВС устанавливался на всю линейку автомобилей ВАЗ наравне с 2101 по 2006 год включительно.

Техобслуживание

При своевременных прочистках система смазки, охлаждения и подачи топлива эксплуатируется дольше без капремонта.

Неисправности: причины, устранение

В отличие от моторов с ременным приводом ГРМ 2101 гнет клапана значительно реже. Основными неисправностями ДВС считаются:

Скоростной лимит «копеек» с моторами 2101 составлял 145 км/ч, а «до сотни» машина разгонялась за 18 – 20 секунд по прямой.

Список авто, комплектовавшихся мотором 2101

Использовался двигатель 2101 в качестве силового привода следующих моделей ВАЗ:

• 2101 – седан;
• 2102 – универсал;
• 21035 – седан;
• 21041 – универсал;
• 21051 – седан.

В первый день пуска конвейера с него сошло 6 машин «копеек», до конца года было выпущено 21,5 тысяча авто. Пиковым годом стал 1973, когда ежегодный объем превысил 375 000 экземпляров ВАЗ 2101.

Тюнинг

Поскольку мотор 2101 был первым и единственным в линейке, тюнинг стал возможен только после выхода следующей модификации с большим размером цилиндра и поршня, соответственно. В своей основе форсировка содержит несколько традиционных конструкторских решений:

• снижение веса деталей КШМ и поршневой группы, маховика;
• увеличение рабочего объема мотора.

В последнем случае можно изменить длину кривошипа, расточить цилиндр под следующий размер серийно выпускаемого поршня. Поскольку 2101 считается самым слабым в линейке ДВС, то подойдет поршень от любого мотора следующего поколения.

После модернизации в обязательном порядке следует пересмотреть характеристики электросистемы, тормозов и сцепления.

Таким образом, ДВС 2101 обеспечил мощный старт отечественных малолитражек. Его характеристики изначально превосходили свойства прототипа итальянского движка Фиат. Реальный ресурс неизвестен, поскольку некоторые моторы 70х годов используются до сих пор.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Сегодня многие водители ездящие на ВАЗ 2101, ВАЗ 21063 и другой классике с двигателями объемом 1.2, 1.3 литра думают о том, как можно увеличить объем двигателя, а соответственно и тягово-скоростные показатели автомобиля. Рассмотрим варианты увеличения объема.

Расточка:

Наиболее популярное слово которое приходит в голову при задумке увеличения объема двигателя ВАЗ 2101 — 21063 — это расточка. Но стоит понимать, что расточкой под максимальный ремонтный размер в случае с ВАЗ 2101-21063 и другими классическими двигателями объемом 1.2, 1.3 литра — вы получите лишь сто кубических сантиметров объема. Диаметр цилиндра двигателя ВАЗ 2101 — 76мм, вы точите его до 79мм — это дает выше упомянутые сто кубиков, но стенки между самим цилиндром и каналами охлаждения становятся значительно тоньше, мотор более склонен к перегреву. Может быть если вы ездите не много, качественная работа по подобной расточке имеет смысл, но если вы мотаетесь по 50 000км в год, а может и более- следует понимать, что следующей расточки у подобного мотора уже не будет, точить его просто некуда. А вдруг повредившийся поршень процарапает стенку цилиндра?- при такой «предельной» расточке, вам прийдется менять блок двигателя. Если вы проделываете процедуру расточки на двигателе 1.3, со стенками 79мм, вы можете максимум расточить его до 82мм, при ходе поршня в 66мм (ход поршня на классических двигателях 2101-21063 1. 2, 1.3л) вы также получите дополнительные сто кубиков. Стоит понимать, что подобный метод увеличения объема не даст значительной прибавки в крутящем моменте, или мощности, увеличивать объем таким образом имеет смысл когда уже пройдены все предыдущие ремонтные размеры.

Увеличение объема двигателя ВАЗ 2101, ВАЗ21063 за счет увеличения хода поршня.

Данный метод широко используется именитыми тюнинговыми ателье и заводами при создании новых автомобилей. Благодаря установке коленвала с увеличенным ходом — 80мм, вместо 66 вы можете увеличить объем двигателя до 1.5 (двигатель 1.2), и до 1.6 (двигатель 1.3 со стенками 79мм). Для того чтобы при запуске двигателя поршень не уперся в камеру сгорания, ведь ход поршня увеличился на 7мм, вам понадобятся более короткие, 129 -ые шатуны, или поршни со смещенным пальцем. Оба метода имеют свои плюсы и недостатки, но как показывает практика, использование качественных шатунов является более надежным вариантом, так — как не редко поршни со смещенным пальцем прогорают.

Если вы решили пойти дальше, в плане прироста мощности, или крутящего момента очень положительно сказывается распределительный вал. Многие устанавливают 213-распредвал, от нивы с двигателем 1.7, он придает крутящего момента на низких и средних оборотах, в целом — это хороший вариант для комфортной езды. Водитель ранее водивший ВАЗ 2101, которому для динамичной езды приходилось постоянно выкручивать мотор, будет удивлен тяговитостью и отсутствием надрывного воя такого двигателя. При установке данного распредвала вам понадобится разрезная шестерня, или шестерня от 213-ой Нивы, не путайте с нивой с двигателем 1.6.

При сборке мотора не экономьте на прокладках, лучше возьмите максимально хорошего качества — это избавит вас от наблюдениями за выдавленным маслом. Комплектующие (коленвал, шатуны, вкладыши, поршня и т.д) также представлены различного качества — не экономьте, купите хорошие запчасти — это даст вам гарантию того, что вы ездите на новом моторе.

Можно произвести увеличение объема двигателя ВАЗ 2101, ВАЗ 21063 путем замены блока но при установке 213-ого блока, который при коленвале с ходом 80мм, дает объем 1. 7, вам самом -собой его нужно купить) , но и желательно вписать в техпаспорт, особенно если вы ездите за границу. В 213-блок можно установить не только родной коленвал, но и коленвал с ходом 84мм, он стоит 300$ и дает еще сто кубиков объема, при этом вам понадобятся короткие, 129-ые шатуны, чтобы поршень не уперся в камеру сгорания.

ПОСМОТРИ и ЭТО)

Замена Бензонасоса на ВАЗ 2101- ВАЗ 2107

Замена тосола ВАЗ 2101, 2102, 2103 — ВАЗ 2107, замена охлаждающей жидкости

Двигатель	1.2л, 8-кл.	1.2л, 8-кл.	1.3л, 8-кл.
Длина, мм	4073	4043	4043
Ширина, мм	1611	1611	1611
Высота, мм	1440	1440	1440
Колесная база, мм	2424	2424	2424
Колея передняя, мм	1349	1349	1349
Колея задняя, мм	1305	1305	1305
Клиренс, мм	170	170	170
Объем багажника минимальный, л	325	325	325
Тип кузова/кол-во дверей	Седан/4
Расположение двигателя	Спереди, продольно
Объем двигателя, см 3	1198	1198	1300
Тип цилиндра	Рядный
Количество цилиндров	4	4	4
Ход поршня, мм	66	66	66
Диаметр цилиндра, мм	76	76	79
Cтепень сжатия	8,5	8,5	8,5
Количество клапанов на цилиндр	2	2	2
Система питания	Карбюратор
Мощность, л. с./об. мин.	64/5600	64/5600	70/5600
Крутящий момент	89/3400	89/3400	96/3400
Тип топлива	АИ-92	АИ-92	АИ-92
Привод	Задний	Задний	Задний
Тип КПП / кол-во передач	МКПП/4	МКПП/4	МКПП/4
Передаточное отношение главной пары	4,3	4,1	4,1
Тип передней подвески	Двойной поперечный рычаг
Тип задней подвески	Винтовая пружина
Тип рулевого управления	Червячный редуктор
Объем топливного бака, л	39	39	39
Максимальная скорость, км/ч	140	142	145
Снаряженная масса автомобиля, кг	955	955	955
Допустимая полная масса, кг	1355	1355	1355
Шины	155 SR13	165/70 SR13	155 SR13
Время разгона (0-100 км/ч), с	22	20	18
Расход топлива в городском цикле, л	9,4	9,4	11
Расход топлива в загородном цикле, л	6,9	6,9	8
Расход топлива в смешанном цикле, л	9,2	9,2	—

Краткое описание и история

Именно ВАЗ 2101 является старейшей моделью Волжского Автозавода, с которой началась история отечественного автопрома. 19 апреля 1970 года с конвейера завода сошла первая малолитражка. За основу модели был взят Fiat 124 1966 модельного года. По сути первые «копейки» были практически итальянскими машинами, т.к. технические характеристики ваз 2101 и fait 124 мало чем отличались друг от друга: двигатель объемом 1,2 литра и начального уровня отделка салона. Разницы между автомобилями не было практически никакой.

В дальнейшем отечественные автоконструкторы существенно доработали конструкцию автомобиля под условия эксплуатации в нашей стране. Дорожный просвет был увеличен, т.к. качество дорожного покрытия не всегда позволяло перемещаться с удобством и комфортом. Были значительно усилены кузов и подвеска, тем самым улучшив технические характеристики ВАЗ 2101. Задние дисковые тормоза от fiat были заменены на барабанные. Это объяснялось их долговечностью и стойкостью к пыли и грязи, которой хватало всегда.

Изменениям подверглось практически все, в том числе и конструкция двигателя. Было увеличено расстояние между цилиндрами (это давало возможность растачивать диаметр цилиндров), распредвал перенесен в головку цилиндров. Помимо двигателя изменениям подверглись сцепление, коробка передач, задняя подвеска. В результате вес автомобиля увеличился на 90 кг. Всего насчитывалось более 800 изменений и отличий в конструкции ваз 2101.

С 1970 по 1986 годы на заводе было собрано около трех миллионов автомобилей ВАЗ 2101. Спустя 19 лет с момента схода автомобиля с конвеера, первый товарный экземпляр занял почетное место в музее АвтоВАЗа.

Тюнинг ВАЗ 2101

Двигатель имеет рабочий объем 1,2 литра. Это минимальный объем мотора, он устанавливался практически на всех автомобилях ВАЗ. Некоторые утверждают, что на копейках ставились моторы от Fiat. Но не нужно забывать, что двигатель 2101 был сделан действительно на основе мотора автомобиля итальянского производства. Вот только расстояние между центрами цилиндров значительно больше, нежели у Fiat. За счет этого инженеры ВАЗ могли на одной основе сделать двигатель с различным объемом. Собственно, из него пошли моторы с рабочим объемом 1,5, 1,6, 1,3, а также для автомобилей «Нива».

Положительные качества двигателя

На «копейке» установлен 4-хцилиндровый рядный двигатель, распределительный вал находится в верхней части. Привод газораспределительного механизма на «копейке» осуществлён при помощи цепи. Если сильно не рвать мотор, то его ресурс — около 200 тысяч км. Стоит отметить, что несколько десятилетий назад проводились испытания двигателей, которые были установлены на автомобилях, колесивших по всему Советскому Союзу. В испытаниях принимали участие автомобили, которые ездили по пустыням, степям, в условиях вечной мерзлоты. Причем моторы прошли более чем 200 тысяч километров. И они ни разу не подвергались Как показали проведенные проверки, они могли бы еще служить очень долго без ремонта. Их ресурс оказался довольно высоким. При этом масло в двигатель ВАЗ 2101 заливалось только то, которое рекомендовал производитель.

Обслуживание мотора

Правда, двигателю необходимо проводить своевременное обслуживание. В частности, он требователен к величине зазора клапанов. Примерно раз за десять тысяч километров пробега нужно проводить регулировку. Если этого не сделать, то появится стук, а также после прогрева двигатель может попросту заглохнуть. Что касается системы впрыска двигателя копейки, то она также нуждается в регулировках и проведении ремонта. Стоит отметить, что мотор имеет очень много недостатков, если смотреть на него с точки зрения современных технологий. Около 700 грамм масла расходуется на тысячу километров пробега. Это очень много. Также довольно часто случается перегрев двигателя. И причина этого может крыться как в термостате, так и в жидкостном насосе. Намного реже она кроется в поломке вентилятора. На некоторых все еще можно встретить систему охлаждения, в которой используется крыльчатка с механическим приводом. Иногда высокая температура в двигателе проявляется после заправки бензином с очень высоким октановым числом. На автомобиле ВАЗ 2101 можно увеличить, если провести некоторую модернизацию. Про это будет рассказано ниже.

Дым из выхлопной

Если мотор начал дымить, то, скорее всего, произошло разрушение сальников на клапанах. Либо же полностью износились направляющие втулки. Среди мелких неисправностей можно выделить, например, неправильную настройку карбюратора, он создает слишком богатую смесь. А самая печальная поломка — это разрушение колец на поршнях. На автомобиле двигатель изначально оснащался классической контактной системой зажигания. Она очень привередливая, требует постоянного ухода, чистки контактов, регулировки зазоров. Поэтому многие автомобилисты предпочитают устанавливать А вот какой двигатель поставить на ВАЗ 2101 можно? Ответ на это один — любой! Все зависит только от того, насколько «золотые» у вас руки.

Поршневая группа

К счастью, можно улучшить мотор, если провести его модернизацию. Конечно, придется избавляться от всех недостатков, которые описаны выше. Также нужно будет обзавестись необходимыми инструментами и материалами, что влечет за собой определенные финансовые растраты. Намного проще было бы установить двигатель от девятки или двенадцатой, они более высокооборотистые и мощные. А самое главное — идеально подходят по креплениям. Конечно же, можно произвести расточку цилиндров до диаметра 82 миллиметра, чтобы впоследствии установить поршни от автомобиля «Нива». Но обратите внимание на то, чтобы дно у поршней было плоским. Лучше всего взять эти элементы от автомобиля ВАЗ 2112. При условии, что общий ход составляет 66 миллиметров, при этом увеличится до 1,4 литра. Следовательно, мощностная характеристика двигателя ВАЗ 2101 улучшится намного.

Нюансы тюнинга

Но обратите внимание на то, какой год выпуска двигателя вашей «копейки». Если раньше 74 года, то такой вариант с поршнями «Нива» может прокатить. Если же позже, то вы сможете установить поршни с диаметром максимум 79 миллиметров. При этом желательно установить коленчатый вал от более новой модели 2103, шатуны желательно взять от нее же. Но учтите, что не стоит устанавливать короткие шатуны.

Они увеличивают усилие, с которым к цилиндру прижимаются поршни. Следовательно, ухудшается во много раз надежность мотора, а также его ресурс. И когда проводится ВАЗ 2101 своими руками, учитывайте все нюансы, старайтесь соблюдать требования.

Электрическая Схема Ваз 2107 Карбюратор

В — выводы печатной платы заднего фонаря нумерация выводов от края платы : 1 — на массу; 2 — к лампе стоп-сигнала; 3 — к лампе габаритного света; 4 — к лампе противотуманного света; 5 — к лампе света заднего хода; 6 — к лампе указателя поворота Электросхемы автомобилей.

Монтажный блок

Соединения генератора Г222

В таком виде он поступает на регулятор напряжения, а оттуда в бортовую сеть.

Схема электропроводки ВАЗ Внимательно изучив схему, представленную на странице, отпадут всякие вопросы по обслуживанию электрооборудования семерки. Так же необходимо следить за состоянием затяжки клемм. Питание всех элементов электрооборудования ваз осуществляется по средством аккумуляторной батареи.

Датчик является электромагнитным и применяется в системах электронного впрыска. Функционированием всех систем управляют выключатели и реле, а электроэнергия к приборам чаще всего идет через зажигание.

Это было связано с тем, что контакты прерывателя постоянно пригорали и приходили в негодность уже после пяти — восьми тысяч пробега. Схема соединений системы генератора Для ремонта автомобиль необходимо загнать на смотровую яму или эстакаду.

Рисунок 8—5. Левая фара дальнего света, контрольная лампа дальнего света.

Схема электрооборудования автомобиля ВАЗ-2107

Выключатель аварийной сигнализации размещен в кожухе рулевой колонки. Есть определенные значения, установленные нормами техобслуживания автомобилей ВАЗ, но применять динамометрические инструменты в гаражных условиях никто не будет. Если при вращении двигателя стартером искра проскакивает, значит катушка исправна ; Цепи трамблера и свечей зажигания. Перед выполнением работ по снятию необходимо отсоединить минусовую клемму […] 03 ноября Задние фонари ваз являются комбинированной конструкцией влкючающей в себя фонари освещения задних габаритных огней, заднего стоп сигнала, поворотники, свет заднего хода и противотуманные фонари. Все пучки соединены между собой при помощи монтажного блока, расположенного в задней части отсека двигателя.

Достаточно, чтобы ремень привода генератора под средним усилием отклонялся от первоначального положения на ,5 см. Предохранительный блок расположен в правой части подкаподтного пространства между моторным отсеком на перегородке. Амперметр должен иметь верхний предел измерений 10 А и более постоянного тока, а также защиту от перегрузки.

Особенности конструкции бортовой сети ВАЗ 2107

Реле, используемые в электрической цепи автомобиля призваны снимать нагрузку в момент включения, отключения определенных электрических цепей.

Для проверки цепи отсоединяем хотя бы один ее конец иначе ток пойдет в обход, по другим участкам схемы, и показания будут неверны.

Она зависит и от других устройств и влияний.

Схема включения указателей поворота и аварийной сигнализации: 1 — блок-фары с передними указателями поворота; 2 — боковые указатели поворота; 3 — монтажный блок; 4 — реле зажигания; 5 — выключатель зажигания; 6 — реле-прерыватель указателей поворота и аварийной сигнализации; 7 — контрольная лампа указателей поворота, расположенная в спидометре; 8 — задние фонари с лампами указателей поворота; 9 — выключатель аварийной сигнализации; 10 — переключатель указателей поворота в трехрычажном переключателе; А — к клемме «30» генератора; Б — нумерация штекеров в выключателе аварийной сигнализации; В — порядок условной нумерации штекеров в реле-прерывателе указателей поворота и аварийной сигнализации Схемы включения контрольных ламп заряда аккумуляторной батареи, наружного освещения, дальнего света фар и указателей поворота даны ранее на Рисунке 8—5, 8—30 , 8—31 и 8— В случае, когда стрелка всегда показывает полный бак, неисправность прибора проверяется отсоединением от комбинации белой колодки и подачей на нее питания 12 вольт.

Статья по теме: Прокладка кабеля гост снип

Электросхема ВАЗ 2107 инжектор с описанием

Фонари освещения номерного знака. Для смазки подойдет обычное чистое моторное масло.

В блоке используются предохранители флажкового типа, с разным номинальным током. На первых порах, лишь вступая на стезю экспериментов, лучше заручиться поддержкой специалиста, для которого проводка ВАЗ — полностью изученная схема. На выбранном пределе измерений для большинства цепей до Ом замыкаем наконечники щупов.

Электросхема ВАЗ 2107 карбюратор с описанием

Проверка электрооборудования автомобиля без напряжения Перед работой калибруем омметр. Вероятнее всего сопротивление жил в проводке слишком велико, что и приводит к слабому искрообразованию.

Схема электрооборудования ВАЗ 2107, 21074

На этой странице приведена цветная схема электрооборудования автомобилей ВАЗ 2107, 21074 выпуска 1988-2001 годов с генератором 37. 3701 (со встроенным регулятором напряжения).

Для увеличения изображения схемы проводки кликните на картинку ниже.

Электрическая схема ВАЗ 2107, 21074 выпуска 1988-2001 годов с генератором 37.3701

Пояснения обозначений:

1. блок-фары
2. боковые указатели поворота
3. аккумуляторная батарея
4. реле включения стартера
5. электропневмоклапан карбюратора
6. микровыключатель карбюратора
7. генератор 37.3701
8. моторедукторы очистителей фар *
9. датчик включения электродвигателя вентилятора
10. электродвигатель вентилятора системы охлаждения двигателя
11. звуковые сигналы
12. распределитель зажигания
13. свечи зажигания
14. стартер
15. датчик указателя температуры охлаждающей жидкости
16. подкапотная лампа
17. датчик сигнализатора недостаточного давления масла
18. датчик сигнализатора недостаточного уровня тормозной жидкости
19. моторедуктор очистителя ветрового стекла
20. блок управления электропневмоклапаном карбюратора
21. катушка зажигания
22. электродвигатель насоса омывателя фар *
23. электродвигатель насоса омывателя ветрового стекла
24. монтажный блок
25. реле очистителя ветрового стекла
26. реле аварийной сигнализации и указателей поворота
27. выключатель сигнала торможения
28. выключатель света заднего хода
29. реле зажигания
30. выключатель зажигания
31. трехрычажный переключатель
32. выключатель аварийной сигнализации
33. штепсельная розетка для переносной лампы **
34. переключатель вентилятора отопителя (печки)
35. дополнительный резистор электродвигателя отопителя (печки)
36. лампа сигнализатора включения обогрева заднего стекла
37. лампа сигнализатора недостаточного уровня тормозной жидкости
38. блок сигнализаторов
39. электродвигатель вентилятора отопителя (печки)
40. лампа освещения вещевого ящика
41. выключатели плафонов на стойках передних дверей
42. выключатели фонарей сигнализации открытых передних дверей ***
43. фонари сигнализации открытых передних дверей ***
44. соединительная колодка
45. прикуриватель
46. часы
47. выключатель освещения приборов
48. диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости
49. указатель уровня топлива
50. лампа сигнализатора резерва топлива
51. спидометр
52. лампа сигнализатора включения указателей поворота
53. лампа сигнализатора прикрытия воздушной заслонки карбюратора
54. лампа сигнализатора заряда аккумуляторной батареи
55. выключатель сигнализатора прикрытия воздушной заслонки карбюратора
56. комбинация приборов
57. эконометр
58. выключатели плафона на стойках задних дверей
59. указатель температуры охлаждающей жидкости
60. тахометр
61. лампа сигнализатора включения стояночного тормоза («ручника»)
62. лампа сигнализатора недостаточного давления масла
63. лампа сигнализатора включения дальнего света фар
64. лампа сигнализатора включения наружного освещения
65. вольтметр
66. выключатель сигнализатора включения стояночного тормоза («ручника»)
67. выключатель наружного освещения
68. выключатель обогрева заднего стекла с лампой подсветки
69. выключатель заднего противотуманного света с сигнализатором включения *
70. предохранитель цепи противотуманного света
71. плафон ****
72. задние фонари
73. датчик указателя уровня и резерва топлива
74. колодки для подключения к элементу обогрева заднего стекла *
75. фонари освещения номерного знака

Для того, чтобы скачать схему ВАЗ 2107 и сохранить её на компьютер, наведите указатель на картинку выше, затем нажмите правую кнопку мыши и выберите «сохранить как изображение» (размер около 300 килобайт).

Разрешение изображения составляет 1600×872 точек, поэтому электрическую схему можно без проблем распечатать на принтере и пользоваться при ремонте автомобиля.

Порядок условной нумерации штекеров в колодках:

• a — блок-фар, очистителей фар и ветрового стекла, реле очистителя ветрового стекла, блока управления электропневмоклапаном карбюратора
• б — монтажного блока и трехрычажного переключателя
• в — реле аварийной сигнализации и указателей поворота
• г — задних фонарей (нумерация выводов по порядку от края платы)
• д — выключателя аварийной сигнализации

Дополнительная информация «звездочки»:

* — Устанавливаются на части выпускаемых автомобилей.

** — С 2000 г. не устанавливается.

*** — С 1998 г. не устанавливаются.

**** — С 2000 г. вместо одного плафона на крыше устанавливаются два плафона на стойках дверей.

Решаем проблемы с инжекторным мотором ВАЗ 2107

Силовая установка «семерки», в зависимости от модификации, может быть 1,5-1,6 литровой, как с карбюраторным, так и с инжекторным устройством двигателя на классической раме. Она представляет собой рядный двигатель с 4 цилиндрами с верхней (SOHC) дислокацией распределительного вала, причем мощность двигателя с дозированным впрыском составляет 68-74 л.с. в зависимости от модификации.

Межремонтный срок эксплуатации мотора исчисляется 125 тыс. км, но обычно это не предел, хоть «движок» и не относится к числу наиболее проверенных автомобильных агрегатов. Для выявления отличий двигателя ВАЗ 2107 инжектор от аналога в карбюраторном исполнении внесем ясность в определение «инжекторного мотора». Касательно к «семерке» инжектор представляет собой электроклапан, интегрированный в форсунку, который пропускает через себя воздушно-топливную смесь.

В двигателе ВАЗ 2107 инжектор, фото которого размещено на нашем интернет-ресурсе, применяется устройство с впрыском прямого действия, которое обеспечивает подачу горючего непосредственно в камеру сгорания силовой установки. В инжекторном автомобиле ВАЗ 2107 схему двигателя и его подключения можно посмотреть ниже

Преимущества:

1. Эта конструкция показывает большую эффективность, чем моноинжектор, который организует топливоподачу в коллектор впускного типа.
2. Наличие повышенного коэффициента полезного действия установки, что дает возможность увеличить мощность при равном расходе горючего.
3. Увеличенный моторесурс агрегата из-за продуктивной САУ подачи горючего.
4. Наличие ЭБУ, координирующего функционал всех систем, что исключает дополнительные вмешательства в эксплуатацию двигательных систем.
5. Такие моторы более приемисты и расходуют несколько меньший расход горючего.

К основным недостаткам относится финансовые траты на сервисное обслуживание и ремонт более сложных электронных комплексов.

Основополагающими признаками, указывающими на некорректную работу форсунок, считаются:

• некорректная работа;
• увеличенный расход горючего;
• превышение концентрации угарного газа в выхлопных парах автомобиля;
• неадекватная реакция педали газа при нажатии на нее;
• снижение динамических свойств транспортного средства.

В автомобиле ВАЗ 2107 инжектор схема двигателя и его подключения к ЭБУ представляется более многофункциональной, чем в системе электроснабжения карбюраторной «семерки». Сложнее становится и диагностические работы на технике. К преимуществам инжектора можно отнести и возможность монтажа на его базе ГБО – газобаллонного оснащения, что дает возможность сэкономить достаточно большие финансы на горючем. Принципиальная схема интеграции газовой аппаратуры имеет существенные различия в двигателях «семерки» разных типов.

Вывод: автомобиль ВАЗ 2107 инжектор при всех его преимуществах требует больших финансовых затрат. Во всех случаях выявления неисправности двигателя «семерки» требуется проведение ремонта двигателя и последующей проверки его работоспособности.

1. В автомобиле ВАЗ 2107 инжектор греется двигатель:

Если такое произошло, то это – следствие неисправности систем взаимодействия, в основном, охладительного комплекса. Основные проблемы – поддержание рабочей температуры двигателя в пределах не выше 96° по Цельсию. Причины перегревания мотора:

• неисправность термостата;
• образование воздушной пробки в системе охлаждения;
• засорение радиатора;
• различные течи, в т. ч. и из водяной помпы и разгерметизация системы.

2. В автомобиле троит двигатель:

Если в автомобиле Лада седьмой модели двигатель троит, то причин может быть великое множество. Основные дефекты следует искать в следующих узлах:

• засоренность или загрязнение свечей зажигания;
• визуальный осмотр, а при необходимости проверка  проводов высокого напряжения;
• дефекты форсунок или инжектора;
• иногда так случается пи слабом контакте «массы» с кузовными элементами.

В последнее время существует достаточное количество программ для тюнинга двигателя ВАЗ 2107 инжектор, но их качество не всегда соответствует предъявляемым требованиям. Эксперты советуют использовать такие алгоритмы, которые уже проверены водителями, иначе придется корректировать настройки ЭБУ или инжектора, что представляет достаточный объем ремонтных работ.

Такой тюнинг двигателя требуется проводить в фирменных тюнинг – ателье или специализированных СТО, где проведут качественную диагностику систем, и подберет подходящий вариант чип-тюнинга. При верном определении способа модернизации мотора можно добиться значительного сокращения расхода топливной смеси и повышения износостойкости силовой установки транспортного средства.

Необходимо знать, что купить двигатель «семерки» можно в специализированном центре АвтоВАЗа или станции технического обслуживания автомобилей ВАЗ, ведь цена двигателя составляет достаточно приличную сумму.

особенности и преимущества в работе и обслуживании своими руками с видео и фото материалами • Сам автоэлектрик

Инжекторные силовые агрегаты на заднеприводной классике, ярким представителем которой является ВАЗ 2107-20, оказали серьезное влияние на отечественный парк легковых автомобилей. Но не все автовладельцы поначалу оценили преимущества системы впрыска в сравнении с традиционным карбюратором, опасаясь в большей степени сложностей в работе электронных компонентов. Так ли это на самом деле, мы и попытаемся разобраться в рамках данной статьи.
Представитель заднеприводного семейства ВАЗ, получивший систему впрыска

Содержание

1. В чем новизна
2. Функции ЭСУД
3. Электрическая схема
4. Отличия в работе
5. Преимущества
6. Недостатки
7. В заключение

В чем новизна

Основное новшество заключалось в замене механических функций системы зажигания и приготовления топливовоздушной смеси электронными устройствами, как более точными и производительными. Подобной модернизации подверглись и схемы проводки ВАЗ 2112 и семейство «Самара» Соответственно, и проводка ВАЗ 2107 на инжектор получила отличия от карбюраторной версии.
Под капотом ВАЗ 2107-20 сразу бросается в глаза отсутствие карбюратора и трамблера

Функции ЭСУД

Электронная система управления двигателем (сокр. ЭСУД) взяла на себя следующие параметры работы силового агрегата:

1. Контроль за количеством воздуха и бензина, поступающего в цилиндры двигателя автомобиля,
2. Регулировку частоты вращения коленчатого вала на холостом ходу;
3. Управление искрообразованием на свечах зажигания;
4. Корректировку угла опережения зажигания на всех режимах работы;
5. Включение и выключение электрического топливного насоса,
6. Управление электрическим вентилятором системы охлаждения двигателя.

На фото внизу представлена схема электропроводки ВАЗ 2107 на инжектор с ЭСУД M1.5.4N и контроллером Январь-5.1.3
Система впрыска ВАЗ 2107

Электрическая схема

Классическая электропроводка 2107 на автомобилях с системой впрыска также претерпела изменения. В частности, появились подкапотные элементы, оснащенные разъемами под датчики и электронные устройства.
Схема электрооборудования ВАЗ 2107 с карбюратором

Справочно: Аналогичным путем шли и разработчики Москвич 2141. Правда у них была более глобальная проблема – отсутствие собственного двигателя.

Расшифровка к схеме электрооборудования карбюраторного ВАЗ 2107

Справочно: На фото внизу представлена электропроводка ВАЗ 2107 на инжектор с каталожными номерами. Отличия от карбюраторных комплектов заключаются в подкапотных жгутах.

Переоборудуя двигатель на систему впрыска, следует приобрести и новую проводку

Отличия в работе

Преимущества

Итак, какие же преимущества получил автовладелец, на машине которого установлен впрыск:

• Меньше шансов заглохнуть при старте с места – электроника более гибко реагирует на работу педали газа, позволяя увереннее трогаться с холостых оборотов;

Подкапотный жгут проводки ВАЗ 2107-20 имеет иные разъемы

• Облегченный запуск двигателя – нет необходимости управлять своими руками ручкой воздушной заслонки;
• Снижение времени прогрева холодного двигателя – электронная система оптимизирует минимальные устойчивые обороты. Движение можно начинать уже после запуска, не опасаясь рывков и провалов, свойственных карбюратору;
• Уменьшение планового обслуживания электрооборудования. В частности, нет необходимости постоянно регулировать зазор в контактах прерывателя;

Справочно: Другие отечественные автозаводы также модернизировали электрооборудование, в частности систему зажигания – см. публикацию о схеме электропроводки УАЗ 31514.

• Уменьшение регулировочных работ с карбюратором – электроника позволяет снизить расход топлива и сделать работу двигателя более экологичной.

На видео вы можете увидеть устойчивый запуск инжекторного двигателя ВАЗ 2107.

Недостатки

У системы впрыска есть и некоторые изъяны, в частности:

• Без диагностического прибора выявить неисправность в системе управления двигателем довольно трудно;
• Штатная проводка 2107 не позволяет искать неисправности с помощью контрольной лампы;
• Заводская инструкция чаще всего предписывает обращаться в сервисный центр для диагностики. Однако, цена подобной услуги не всегда оправдана для автовладельца.

На фото – диагностика кислородного датчика ВАЗ 2107

В заключение

Хотя установка впрыска на «семерку» и помогла модели продержаться на конвейере вплоть до 2012 года, тем не менее, современные тенденции вынудили АвтоВАЗ прекратить выпуск заднемоторных версий. Надеемся, что для автовладельцев оставшихся в строю ВАЗ 2107 будет полезной данная статья, а также схемы электрооборудования и проводки в большом разрешении.

Понравилась статья? Поделиться с друзьями:

Схема электрооборудования ВАЗ 2106. Схемы электрооборудования LADA Самара. Цепь зажигания и системы управления двигателем

Электропроводка ВАЗ 2106 устроена по принципу однопроводности, что означает ситуацию, когда все потребители тока питаются от массы автомобиля. В данном случае он играет роль второго провода (минусового). Соответственно, все электрические компоненты изготавливаются и подключаются под конкретный образец работы.

Особенности электропроводки «классических» моделей

Основные характеристики схемы электропроводки ВАЗ 2106 следующие:

• включение электрических цепей непосредственно через замок зажигания;
• подключение к аккумулятору с участием блока предохранителей;
• токопроводящие корпуса узлов ключей.

Таким образом, при выходе из строя любой системы целесообразно искать неисправности непосредственно в замке зажигания и контактной группе.

Роль этого узла следующая:

• управляет системой зажигания автомобиля;
• играет против кражи, включая функции безопасности;
• позволяет буксировать неисправный автомобиль с включенной «аварийкой».

Причины ремонта замка зажигания

Замок зажигания «шестерка» имеет 4 режима с разным функционалом:

1. Режим «0» позволяет подавать только провода 30 и 30/1. Остальные функции отключены.
2. Режим «I» дает возможность управлять ходовыми огнями, приводом дворников, двигателем печки.
3. Режим «II» — в этом случае проводка на ВАЗ 2106 активирует поворотники, приборную панель и систему зажигания.
4. Положение «III» ключа подает питание на клеммы 30/1 и 30-INT. Стартер автомобиля работает.

Замена замка зажигания своими руками может потребоваться по нескольким причинам:

• Во-первых, это возможно в случае утери ключей.
• Во-вторых, со временем головка блока цилиндров изнашивается, а это влияет на запуск двигателя.
• Кроме того, возможны проблемы с группой контактных проводов, что может привести к .

Совет: Кстати, эту работу несложно выполнить самому, хотя цена на услуги автоэлектрика тоже не будет запредельной. Для выполнения данных видов работ заранее подготовьте шило и крестовую отвертку (ну и новый замок зажигания, если нужно).

И состоит из следующих элементов и частей:

• корпус замка;

контактный диск

• ;
• стопорный стержень;
• ролик и контактная втулка;

Блок

• .

Проверка работы трамблера

Как поменять замок

Демонтаж старого блока

Инструкция по самостоятельной замене замка зажигания будет выглядеть примерно так:

• отсоединить аккумуляторную батарею;
• открутить винты крепления пластикового кожуха под рулевой колонкой и снять его;
• отключить противоугонное устройство, для чего нужно вставить ключ в положение «0»;
• проводка ВАЗ 2106 требует снятия замка – для этого в отверстие вставляем шило и отщелкиваем фиксатор;
• после того, как вы сняли замок (см. видео), настоятельно рекомендуется пометить контактные провода, чтобы не перепутать их при повторном подключении;
• поставить новый замок в обратном порядке.

Замена контактной группы

Схема электропроводки ВАЗ 2106 составлена ​​таким образом, что при необходимости замены контактной группы это можно сделать без демонтажа замка зажигания. Однако если вы сможете его удалить, то почти наверняка не сможете поставить обратно. По этой причине нам необходимо выполнить все вышеперечисленные операции.

Важно! Сняв замок, сдергиваем стопорное кольцо с его обратной стороны и устанавливаем новую контактную группу (как на фото).

Рекомендуется приобретать только качественные запчасти, и лучше это делать у проверенных автосалонов, так как сегодня в продаже много подделок. Отличительными свойствами оригинального замка зажигания будут следующие характеристики:

• корпус отлит аккуратно и с ровными краями;
• верх замка сшит ровно;
• Широкую голограмму нельзя сорвать, не уничтожив ее;
• свободный ход ключа в личинке, без помех.

Что такое бесконтактное зажигание и его преимущества

Еще одним интересным вариантом тюнинга классических моделей является установка бесконтактного типа зажигания. Однозначно, от такого нововведения машина только выигрывает — двигатель работает ровнее, провалы исчезают при разгоне автомобиля , в холодное время года двигатель заводится намного легче. Кроме того, есть экономия, связанная с расходом топлива.

Схема подключения ВАЗ 2106 в данном случае практически идентична: основные отличия — наличие датчика пульса и отсутствие распределителя. Пока двигатель работает, датчик формирует импульсы, которые идут на транзисторный ключ.

Уже с его помощью формируются другие импульсы, характерные для первичной обмотки на катушке. При прерывании вторичная обмотка вырабатывает ток высокого напряжения. С контакта распределителя ток подается на свечи зажигания в необходимой последовательности.

Итак, вы получаете полный комплект бесконтактного зажигания для ВАЗ «классика», который по своим характеристикам должен соответствовать двигателю автомобиля. Далее нам понадобится схема электропроводки ВАЗ 2106.

В комплектацию такого зажигания должны входить следующие запчасти:

• коммутационный блок;

катушка

• ;

комплект высоковольтной проводки

• ;
• свечи зажигания — ДВРМ;
• соединительные провода.

Этапы работы

Для успешной замены зажигания на бесконтактное зажигание важно придерживаться принципов соблюдения правильной технологии работы. Снимите отрицательную клемму с вашего аккумулятора. Любой вид ремонта электрики всегда должен начинаться с этого действия.

Тут на помощь придет проводка на ВАЗ 2106:

1. Отсоедините провода и главный высоковольтный провод от катушки зажигания.
2. Снимите крышку распределителя.

1. Ползунок должен располагаться так, чтобы не мешать его необходимым настройкам.
2. Метка на блоке ставится там, где есть прорези внизу корпуса трамблера.
3. Откручиваем гайку и вынимаем старый трамблер старой контактной системы зажигания.
4. Перед установкой новой системы откройте крышку обновленного распределителя и установите ползунок в то же положение, что и на старом распределителе. Его можно вставить в отверстие в головке блока.
5. Переместите метку на необходимый уровень и затяните гайки.

Теперь можно собирать, как подсказывает электросхема ВАЗ 21063 — надеть крышку, подключить высоковольтные провода. Можно приступать к демонтажу старой катушки зажигания (об этом шла речь выше).

1. Устанавливаем новую катушку и подводим к ней другой вывод высоковольтного провода.
2. Теперь ставим все высоковольтные провода на свои места. Нужен контакт «К» для коричневых проводов новой катушки, при этом синий провод пойдет на контакт «В».
3. Необходимо выбрать место для размещения переключателя, чаще это делается в районе бачка омывателя. Крепится саморезами.

Заменена проводка ВАЗ 2106, можно перетянуть провода изолентой. Осталось запустить двигатель и откорректировать работу системы зажигания.

Внимание! Если мотор вашей «шестерки» стал работать с перебоями и с перебоями, а это еще и сопровождается потерей мощности, то причиной легко могут стать пропуски зажигания.

Первое, на что следует обратить внимание в этом случае, это целостность проводки, в том числе высоковольтной, а также исправность других элементов системы зажигания. Свечи зажигания проверяются на отдельном стенде. В некоторых случаях причиной может быть неисправный генератор ВАЗ 2106 и проводка к нему.

В заключение

Как видите, ничего сложного в уходе за автоэлектрикой нет. Важно только выполнить всю работу правильно и аккуратно. Таким образом, вы продлите жизнь своему железному другу. Удачи на дороге!

Электрооборудование на автомобиле ВАЗ 2106 выполнено по однопроводной схеме — минусовые выводы источников и потребителей электроэнергии соединены с «землей», которая служит вторым проводом. В 90-е годы были внесены незначительные изменения в электрическую схему. Так, теперь на автомобиле установлен один звуковой сигнал без реле его включения, не используются фары сигнализации открытых передних дверей и реле-прерыватель контрольной лампы ручника. Также на автомобиль устанавливается задний противотуманный фонарь. На некоторые автомобили может быть установлена ​​система обогрева заднего стекла. Большинство цепей включаются выключателем зажигания. Всегда включены (независимо от положения ключа в замке зажигания) цепи питания звуковых сигналов, прикуривателя, стоп-сигнала, плафонов, розетка переносного светильника, цепь питания ламп аварийной сигнализации и сигнализации передних дверей.

Схема

1 — указатели поворота боковые; 2 — бортовые фонари; 3 — наружные фары; 4 — внутренние фары; 5 — звуковые сигналы; б — электродвигатель вентилятора системы охлаждения двигателя ВАЗ 2106; 7 — датчик включения электродвигателя вентилятора ВАЗ 2106; 8 — реле включения звуковых сигналов; 9 — реле включения электродвигателя вентилятора ВАЗ 2106; 10 — регулятор напряжения ВАЗ 2106; 11 — катушка зажигания ВАЗ 2106; 12 — электродвигатель омывателя ветрового стекла; 13 — датчик недостаточного уровня тормозной жидкости; 14 — распределитель зажигания; 15 — моторчик стеклоочистителя; 16 — свечи зажигания ВАЗ 2106; 17 — датчик контрольной лампы давления масла; 18 — датчик указателя давления масла; 19- датчик указателя температуры охлаждающей жидкости; 20 — лампа моторного отсека; 21 — электромагнитный клапан карбюратора ВАЗ 2106; 22 — генератор ВАЗ 2106; 23 — стартер ВАЗ 2106; 24 — аккумуляторная батарея; 25 — реле контрольной лампы заряда аккумулятора; 26 — реле включения ближнего света фар; 27 — реле включения дальнего света фар ВАЗ 2106; 28 — реле стеклоочистителей; 29 — дополнительный блок предохранителей; 30 — блок главного предохранителя; 31 — выключатель фонарей заднего хода; 32 — выключатель контрольной лампы стояночного тормоза; 33 — патрон переносной лампы; 34 — реле-прерыватель указателей поворота и сигнализации; 35 — электродвигатель отопителя; 36 — выключатель стоп-сигнала; 37 — реле обогрева заднего стекла*; 38 — резистор двигателя отопителя; 39- лампа освещения вещевого ящика; 40 — выключатель наружного освещения; 41 — выключатель обогрева заднего стекла*; 42 — замок зажигания; 43 — переключатель ближнего-дальнего света; 44 — переключатель указателей поворота; 45 — выключатель звукового сигнала; 46 — переключатель стеклоочистителей; 47 — выключатель омывателя ветрового стекла; 48 — переключатель (регулятор) осветительных приборов; 49 — выключатель аварийной сигнализации; 50 — прикуриватель; 51 — выключатель отопителя; 52 — контрольная лампа уровня тормозной жидкости; 53 — выключатели фонарей сигнализации открытых передних дверей; 54 — фонари, сигнализирующие об открытых передних дверях; 55 — выключатели света, расположенные в стойках передних дверей; 56 — указатель уровня топлива с контрольной лампой резерва топлива; 57 — указатель температуры охлаждающей жидкости ВАЗ 2106; 58 — указатель давления масла с контрольной лампой; 59- тахометр ВАЗ 2106; 60 — контрольная лампа стояночного тормоза; 61 — контрольная лампа заряда аккумуляторной батареи; 62 — контрольная лампа воздушной заслонки карбюратора; 63 — спидометр ВАЗ 2106; 64 — контрольная лампа наружного освещения; 65 — контрольная лампа указателей поворота; 66 — контрольная лампа дальнего света фар; 67 — реле-прерыватель контрольной лампы стояночного тормоза; 68 — выключатель контрольной лампы воздушной заслонки карбюратора; 69 — часы; 70 — выключатели света, расположенные в стойках задних дверей; 71 — плафоны; 72 — элемент обогрева заднего стекла*; 73 — лампа освещения багажника; 74 — датчик указателя уровня и резерва топлива; 75 — задние фонари; 76 — подсветка номерного знака.

* Устанавливается на некоторые автомобили ВАЗ-2106

Неисправности

Представляем электрические схемы для ВАЗ 2110 1996+ г.в. Для более активных водителей на базе этого двигателя разработана 16-клапанная версия с бензиновым двигателем объемом 1,5 литра. мощность 94 л.с., с двухвальной головкой блока цилиндров, обеспечивающей повышенную мощность (69 кВт) и крутящий момент (130 Нм), позволяющие автомобилю иметь улучшенные динамические качества. Автомобиль, оснащенный таким мотором, имеет индекс ВАЗ 21103, максимальная скорость составляет уже 185 км/ч, а разгон до «сотни» занимает всего 12,5 секунды. Эти модификации все чаще встречаются на дорогах, так как 2-литровые 150-сильные версии ВАЗ-21106 CTi достаточно экономичны, выразительны и дороги. Действительно, двигатель Opel X20XEV с двухвальной 16-клапанной ГБЦ и системой точечного впрыска позволяет ему разгоняться до 205 км/ч. С ним стокилометровый барьер преодолевается всего за 9.5 секунд. Есть и боевой 240-сильный (!) ВАЗ-21107 «Ралли» 2.0 V16 со встроенным в кузов специальным каркасом безопасности. Его максимальная скорость составляет 220 км/ч, а время разгона до 100 км/ч занимает всего 7 секунд! Но делается он штучно, только по заказам спортсменов, а стоит — как раллийные иностранные машины: дорого (22 тысячи долларов). Надо сказать, что некоторые отечественные тюнинговые фирмы создают (даже без применения дорогих импортных комплектующих) вполне удачные скоростные или, наоборот, комфортные версии «десятки», динамика, управляемость которых значительно улучшается во время движения. .

Существуют также полноприводные версии «десятки» спортивной или вседорожной направленности, но они либо экспериментальные, либо мелкосерийные, а потому дорогие.

Схема подключения генератора

1 — аккумуляторная батарея;
2 — генератор;
3 — блок монтажный;
4 — замок зажигания;
5 — контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов

Подключение стартера — схема

1 — аккумуляторная батарея;
2 — генератор;
3 — стартер;
4 — замок зажигания

Схема системы зажигания ВАЗ 2110

ВАЗ 2107 — заднеприводный автомобиль на базе ВАЗ 2105. Это один из представителей так называемой классики. Его выпуск завершился в 2012 году. Выпускался в кузове седан. Схема электрооборудования ВАЗ 2107 мало чем отличается от схемы ВАЗ 2105.

Многие автовладельцы хотят не только пользоваться автомобилем, но и понимать, как работает та или иная его система. Для тех, кто ориентируется в схеме электрооборудования 2107, не составит труда найти причину проблемы и провести мелкий ремонт самостоятельно.

Схема электрическая ваз 2107 карбюратор

Электрооборудование автомобиля, схематично изображенное на схеме, называется электрической цепью. Он графически отображает связи между элементами. Обратите внимание на цвета проводов на схеме, они достаточно точно отражают реальную картину. Это означает, что если провод показан желтым цветом, то, скорее всего, он действительно желтый.

Электрооборудование ВАЗ 2107. Системы

Схема электрооборудования «семерки» однопроводная, роль «минуса» играет кузов. Такое расположение позволяет использовать меньше проводов и значительно упрощает проводку. Электрооборудование карбюратор ВАЗ 2107 условно делится на следующие системы:

Электропитание

Данная система представлена ​​генератором и аккумуляторной батареей. Она отвечает за подачу питания ко всем электроприборам и электронным устройствам в автомобиле.

Генератор

При работающем двигателе электроприборы питаются от генератора переменного тока. Генераторы ВАЗ 2107 выпускались в двух модификациях с маркировкой 372.3701 и 9412.3701. Последняя модель усовершенствована, так как выпрямительный блок защищен пластиковым коробом, крыльчатка расположена внутри, размер контактных колец уменьшен, что значительно снижает износ деталей.

Аккумуляторная батарея

Аккумулятор обеспечивает питание всех устройств при выключенном двигателе. Он также обеспечивает движение в случае отказа генератора, если заряда достаточно. При выборе аккумулятора важно учитывать тип двигателя (карбюраторный или инжекторный), так как характеристики аккумулятора для этих типов двигателей различаются.

Запуск двигателя

Система запуска двигателя состоит из двух элементов – стартера и замка зажигания.

Стартер

Это устройство, работающее от электричества и отвечающее за запуск двигателя. Он работает следующим образом: он постепенно вращает вал до тех пор, пока скорость не станет достаточной для запуска. Стартеры в различных моделях ВАЗ 2107 имеют некоторые отличия, поэтому нужно внимательно отнестись к покупке нового узла, если старый пришел в негодность. Покупать нужно именно ту модель, которая шла в комплекте с автомобилем от производителя.

Зажигание

Данная система представляет собой совокупность устройств, которые в процессе взаимодействия обеспечивают появление искры, воспламеняющей топливо в двигателе внутреннего сгорания. Он представлен тремя основными элементами – замком зажигания (или выключателем), катушкой и свечами зажигания и множеством дополнительных.

Выключатель зажигания

Служит для подачи тока в систему зажигания и отключения ее от электричества. Выполнен в виде замка со специальным ключом. Система проста — если ключ вставить в замок и повернуть, контакты замыкаются и включается зажигание, а при выталкивании ключа контакты размыкаются и система обесточивается.

Свечи

Это специальные устройства для зажигания топлива. В бензиновых двигателях они искровые. Между электродами свечи в результате электрического разряда возникает очень высокое напряжение (десятки тысяч вольт), обеспечивающее зажигание.

Катушка

Это устройство, которое преобразует низковольтный ток, подаваемый от аккумулятора или генератора, в высоковольтный и передает его на свечи. Это важный элемент системы зажигания, выход из строя которого не позволит привести двигатель в рабочее состояние.

Освещение и сигнализация

В автомобиле имеются внешние световые приборы и те, которые отвечают за свет в салоне. Система освещения представлена ​​следующими элементами — блок-фары, задние фонари, лампа под капотом, освещение салона, лампа подсветки номерного знака. В состав системы также входит монтажный блок и выключатели света.

Приборы контроля

Приборная панель автомобиля оборудована шкалами, по которым можно определить правильность работы всех систем автомобиля и выявить неисправности. Даже неопытный автомобилист должен уметь читать показания этих приборов. Даже если вы совсем не разбираетесь в машине, прочтите инструкцию и научитесь читать показания приборов на панели, это не только упростит вам жизнь, но и убережет от лишних трат, ведь если вовремя не среагировать на ошибка в работе какого-либо электрического элемента, в будущем вам придется делать дорогостоящий ремонт.

Дополнительные устройства

Это электронные устройства, без которых автомобиль не может работать. К ним относятся стеклоочиститель, электрические стеклоподъемники, омыватели стекол и фар, прикуриватель и тому подобное. Некоторые автолюбители начиняют свою классику различными дополнительными опциями, например, устанавливают дополнительные светодиодные фонари, тюнингуют приборную панель. Это позволяет сделать даже простой недорогой автомобиль стильным и современным.

Электрическая схема ВАЗ 2107 станет для вас справочной, если вы планируете самостоятельно ремонтировать автоэлектрику. Там подробно показано, как работают устройства, провода имеют цветовую маркировку и даже новичок в деле электрики сможет выявить неисправность и устранить ее. Если вы еще не уверены в своих силах, то доверьте работу опытному автоэлектрику и тогда вы будете уверены в результате.

Электросхемы ВАЗ 2101 и 2102 несколько отличаются от схемы ВАЗ 21011 и 21013, для этого мы разместили несколько схем для лучшего ознакомления, с подробным обозначением всех узлов.

• 1. Фонари
• 2. Боковые фонари
• 3. Боковые указатели поворота
• 4. Аккумулятор
• 5. Реле контрольной лампы заряда аккумулятора
• 6. Генератор
• 7. Стартер
• 8. Лампа освещения подкапотного пространства
• 9. Свечи
• 10. Датчик контроля давления масла
• 11. Датчик датчика температуры жидкости охлаждения
• 12. Звуковые предупредительные сигналы
• 13. Распределитель зажигания или распределитель
• 14. Электродвигатель стеклоочистителя
• 15. Датчик аварийного снижения уровня тормозной жидкости
• 16. Катушка зажигания или бабин
• 17. Регулятор напряжения
• 18. Выключатель стеклоочистителей, расположенный в насосе омывателя
• 19.Электродвигатель отопителя салона
• 20. Лампа вещевого ящика
• 21. Резистор добавочный, электродвигатель отопителя салона
• 22. Розетка, для переноски
• 23. Выключатель управления ручным тормозом
• 24. Выключатель стоп-сигналов
• 25. Реле прерывателя указателя поворота
• 26. Выключатель фонарей заднего хода
• 27. Блок безопасности
• 28. Реле прерывателя ручного тормоза
• 29. Реле стеклоочистителя
• 30. Переключатель режимов электродвигателя отопителя салона
• 31. Прикуриватель
• 32. Выключатель плафонов, расположенный в стойках задних дверей
• 33. Выключатели внутреннего освещения салона автомобиля, расположенные в стойках передних дверей
• 34. Плафоны
• 35. Замок или выключатель зажигания
• 36. Комбинация приборов
• 37. Указатель температуры охлаждающей жидкости
• 38. Управление дальним светом фар
• 39. Управление наружным освещением
• 40. Проверка указателей поворота
• 41. Контроль заряда аккумулятора
• 42. Контроль давления масла двигателя автомобиля
• 43. Контроль ручного тормоза и уровня тормозной жидкости
• 44. Указатель уровня бензина в баке автомобиля
• 45. Контроль предельного запаса топлива
• 46. Лампа освещения комбинации приборов
• 47. Выключатель звуковой сигнализации
• 48. Переключатель фар
• 49. Выключатель указателей поворотов
• 50. Выключатель наружного освещения
• 51. Выключатель освещения приборов
• 52. Выключатель стеклоочистителя
• 53. Датчик индикации уровня и резерва топлива в баке автомобиля
• 54. Лампа освещения багажного отделения
• 55. Фонари задние
• 56. Фонарь освещения номерного знака
• 57. Автомобильный фонарь заднего хода
• 58. Свечи заднего пучка проводов, конструктивное расположение на ВАЗ 2102
• 59. Плафон освещения задней части автомобиля ВАЗ 2102

ВАЗ (Lada) 2107 21074 • 1.6 (79 лс) технические характеристики и расход топлива — AutoData24.

com

1. Авто Каталог
   ›
2. ВАЗ (Лада) ›
3. 2107 ›
4. 21074 ›
5. 1.6 (79 л.с.)

Настройки

Скорость

Расход топлива

л/100 км

Галлон США/100 миль

Имперский галлон/100 миль

Объем

галлон США

Имперский галлон

Длина

Объем двигателя

Производительность

Двигатель

Тормоза

Вождение

Передача инфекции

Устройство генератора ВАЗ 2107

Любой генератор предназначен для снабжения «своих потребителей» электрическим током, а также для зарядки аккумулятора. Генератор ВАЗ 2107 представляет собой устройство переменного тока модели 372.3701.

Трехфазный синхронный электрический агрегат с электромагнитным возбуждением. Он расположен на двигателе с правой его стороны и приводится в движение клиновым ремнем от коленчатого вала. Его основными элементами являются статор, ротор и крышки, отлитые из алюминиевого сплава. знает случаи, когда автомобили оснащались и продолжают оснащаться устройством 9412.3701, который имеет ряд конструктивных отличий.

Как производится замена генератора ВАЗ 2107

Замена генератора ВАЗ 2107 может осуществляться по ряду причин:

• перегорели обмотки;
• произошло межвитковое замыкание;
• корпус сломался и по другим причинам.

Замену лучше производить через днище автомобиля. Для его завершения вам придется открутить и снять пыльник, защищающий машину. Поэтому лучше использовать в этой ситуации подъемник или смотровую яму.

1. Сначала снимите отрицательную клемму с аккумулятора.
2. Отсоедините штекер от клеммы «61» (Схема в разделе ниже) (на фото термостат и аккумулятор сняты).

1. Снимаем изоляционную крышку и ключом «десятка» отключаем клемму от выхода «30». Снимаем проволоку.

1. Снимаем
2. Ключом «на 17» откручиваем гайки и снимаем регулировочную планку.
3. Откручиваем гайку нижнего крепления, вынимаем втулку и болт.
4. Снимаем генератор.

1. Установите новое устройство в обратном порядке. Затем отрегулируйте натяжение ремня.

Ремонт и сборка своими руками

Перед тем, как приступить к ремонту данного устройства, следует посмотреть, как выглядит схема генератора ВАЗ 2107, его детали и электрическая схема подключения. Это пригодится в процессе ремонта.

Снимаем блок с двигателя и ключом «десятка» откручиваем гайку с клеммы «30». Демонтируйте провод конденсатора.

Откручиваем винт крепления и снимаем конденсатор.

Снимите реле зарядки и соответствующую изолирующую шайбу.

Откручиваем гайку крепления со шкива.

Разбираем шкив и крыльчатку.

Снимаем кольцо, установленное за ключом.

Стаскиваем переднюю крышку с вала ротора

Снимите регулировочную шайбу (не забудьте поставить ее обратно при установке).

Ключом на «8» отвернуть гайки крепления подшипника

Снять наружную и внутреннюю крышки подшипников.

Выбить подшипник.

Запрессовать новый подшипник. Для этого нужно нанести несколько легких ударов через специальную оправку.

Выбиваем якорь из задней крышки. Снимаем его вместе с задним подшипником.

Если его необходимо заменить, снимите его с вала ротора.

Откручиваем три гайки, которыми выводы статора крепятся к диодному мосту.

Вынимаем три болта из задней крышки вместе со специальными изолирующими прокладками.

Диодный мост в сборе при необходимости лучше заменить. Очищаем все части генератора от грязи, пыли и масла. Сборка осуществляется в обратном порядке.

Общая полезная информация

Генератор ВАЗ 2107 преобразует механическую энергию вращения коленчатого вала двигателя в электрическую энергию. Он также предназначен для питания всей бортовой сети, а также необходим для подзарядки аккумулятора. Для преобразования переменного тока в постоянный блок оснащен шестью диодами. Специальное реле-регулятор служит для поддержания напряжения на заданном уровне. Это устройство находится вне генератора.

При включении зажигания напряжение, проходя через контрольную лампу автомобиля, достигает регулятора, а от него передается на обмотку возбуждения. Питается от трех диодов. Они в выпрямителе. Если во время пуска контрольная лампа продолжает гореть, значит, имеется недостаточная зарядка аккумулятора. Необходимо проверить, в каком состоянии находится напряжение бортовой сети. Если ниже нормы, то:

• произошло короткое замыкание в сети;
• возникли неполадки в аккумуляторе;
• возникли неисправности автомобильного реле-регулятора;
• неисправности генератора ваз 2107.
