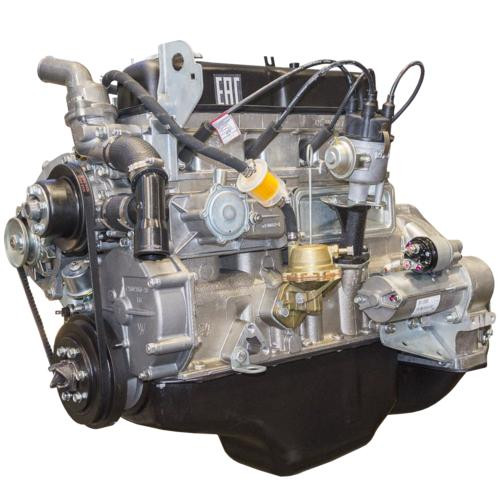

  1. Ввернуть в блок цилиндров все шпильки. Резьбовую часть шпилек, входящих в водяную рубашку покрыть герметикой «Трибопласт 9» (Шпильковерт М8)

    – датчик давления масла


  2. Ввернуть:

    – штуцер крепления масляных датчиков

    – аварийный датчик

    – датчик давления масла




  3. Смазать толкатели клапана маслом и подобрать их к направляющим отверстиям. Подобранный толкатель должен свободно перемещаться и проворачиваться в направляющем отверстии от руки (Масло, применяемое для смазки двигателя)



  4. Смазать маслом опорные шейки распредвала (Масло, применяемое для смазки двигателя)



  5. Подсобрать распредвал:

    – взять кольцо распорное и надеть на хвостовик вала распределительного фаской к первой опоре

    – запрессовать шпонку в паз хвостовика вала распределительного (Молоток)

    – взять фланец упорный, смазать маслом и надеть на хвостовик вала распределительного


  6. Установить шестерню на хвостовик вала распределительного.

    После установки шестерни упорный фланец должен свободно проворачиваться.

  7. Подсобрать болт с шайбами, наживить и завернуть его ключом в 2 этапа первый по резьбе до упора, второй раз, протянув динамометрическим ключом с моментом 4,0…5,6 кг/см

  8. Смазать маслом шейки распределительного вала.

    Установить подсобранный распределительный вал в отверстие в блоке.



  9. С6. Установить упорный фланец распредвала так, чтобы отверстия его совпадали с отверстиями в блоке, и закрепить болтами с шайбами (Ключ S=12)

    Проверить легкость вращения распределительного вала от руки, повернув его на 1,5–2 оборота.



  10. Подсборка коленчатого вала с маховиком и сцеплением

    • Взять подшипник переднего конца ведущего вала КПП, заложить в него 20 гр смазки ЦИАТИМ 201 и запрессовать его в гнездо фланца коленчатого вала до упора.

    • Нанести на Æ80 фланца коленчатого вала смазку ЦИАТИМ 201

    • Надеть сальник коленчатого вала на фланец коленчатого вала

    • Установить маховик на задний конец коленчатого вала

    • Уложить шайбу болтов крепления маховика

    • Закрепить маховик к коленчатому валу болтами. Затянуть болты крепления маховика в два приёма.

      Первый раз по резьбе до упора (Ключ S=17). Второй раз, протянув динамометрическим ключом с моментом 8…9 кг/см (Ключ тарированный 8545–4005/9)

    • Взять ведомый диск, надеть его на центрирующую: оправку и установить его так, чтобы выступ на диске был  направлен к корзине сцепления (Оправка)
      – Установить корзину сцепления и закрепить его болтами с шайбами в 2 приёма. Первый раз по резьбе до упора. Второй раз, протянув динамометрическим ключом с моментом 2…3 кг/см (Ключ тарированный 8545–4005/1).
      Если при сборке происходит замена коленвала, маховика или корзины сцепления, необходимо произвести балансировку (см. раздел «балансировка»).
      С8. Взять коленчатый вал в сборе, надеть заднюю шайбу упорного подшипника на первую коренную щеку алюминиевой стороной к щеке вала (прорезями под масло к коленчатому валу).

    • установить переднюю упорную шайбу стальной поверхностью к блоку

    • надеть на передний конец коленчатого вала упорную стальную шайбу фаской к блоку и запрессовать в паз коленчатого вала шпонку



  11. Взять вкладыши коренных подшипников, протереть технической салфеткой и вложить их в постели блока и в крышки коренных подшипников



  12. Смазать маслом вкладыши подшипников (Масло, применяемое для смазки двигателя)



  13. Уложить коленчатый вал в постели коренных подшипников и установить коренные крышки в соответствующем порядке, совместив упорные шайбы коленвала с пазами и штифтами на крышке и блоке


  14. Затянуть гайки крепления коренных крышек в два приёма.

    Первый раз по резьбе до упора. Второй раз протянув динамометрическим ключом по порядку 10 6 2 4 8 с моментом 12,5… 13,6 кг/см 9 5 13 7

    Проверить легкость вращения коленчатого вала провернув его приспособлением не менее чем на 180° так, чтобы 1 и 4-ая шатунные шейки были в НМТ



  15. Нанести Автогермесил в виде жгута на плоскость разъема крышки уплотнительной заднего коренного подшипника (толщина жгута должна быть = 3 мм) и надеть ее на шпильки крепления



  16. Завернуть гайки крепления уплотнительной крышки в 2 приёма

    Первый раз по резьбе до упора. Второй раз динамометрическим ключом с Мкр 1,2… 1,8 кг/см



  17. Надеть распределительную шестерню на передний конец коленчатого вала, совместить метку на шестерне коленчатого вала с риской на шестерне распределительного вала



  18. Провернуть в зацепленном состоянии шестерню  распределительную коленчатого вала до совмещения шпоночного паза со шпонкой и напрессовать шестерню на посадочный диаметр коленчатого вала (Молоток, Оправка для запрессовки шестерни)



  19. На передний конец коленчатого вала надеть маслоотражательную шайбу, надеть на шпильки прокладку и крышку распределительных шестерен



  20. На передний конец коленчатого вала надеть центрирующую оправку и закрепить крышку распределительных шестерен болтами и гайками с шайбами (Оправка 55–1265, Ключ S=13)



  21. Установить ступицу коленчатого вала и призматическую шпонку (Молоток, Оправка)



  22. Взять демпфер, надеть на передний конец коленчатого вала и совместить отверстия демпфера с отверстиями ступицы коленвала



  23. Взять шкив коленвала и закрепить весте с демпфером к ступице болтами с шайбами (Ключ S=12)



  24. Завернуть в передний торец коленчатого вала храповик (для УМЗ-4213) или болт коленвала (для УМЗ-4216) до упора (Ключ S=36)

    Перевернуть двигатель на 180°



  25. Взять поршни, подсобранные с шатунами (см. подсборка поршня с шатуном), развести компрессионные кольца на 180° и масло-съемные кольца на 45° относительно оси поршневого пальца со стороны надписи на поршне «ПЕРЕД»
