Приятно слышать при повороте ключа в замке зажигания знакомое урчание, исходящее от двигателя, проснувшегося после ночной спячки.

Предпусковой подогреватель охлаждающей жидкости окутает теплом авто, доставляя приятные минуты встреч ранним морозным утром. В районах, где температура резко меняется до отрицательных значений, жалко тратить несколько минут, реанимируя авто каждое утро. Подогреватель мотора заставит вас забыть о существовании проблемы с замёрзшим двигателем. Установив жидкостный нагреватель, вы не вздрогните при внезапных страшных известиях о приближении морозов, отправляясь в дорогу.

Подогреватели охлаждающей жидкости работают независимо от двигателя, предлагая только плюсы во время холодных погодных условий:

• подогрев салона автомобиля;
• подогрев двигателя;
• комфорт;
• эффективность работы узлов и механизмов.

Нагреватели интегрированы в систему охлаждения двигателя, удовлетворяя самым последним требованиям всех сегментов транспортного средства. Полученная тепловая энергия распределяется по системе теплообмена авто. При наличии цифрового таймера подогреватель приятное излишество. Рабочие диапазоны подогревателя от -40 ° C до +60 ° C.

Распространенные типы нагревательных элементов:

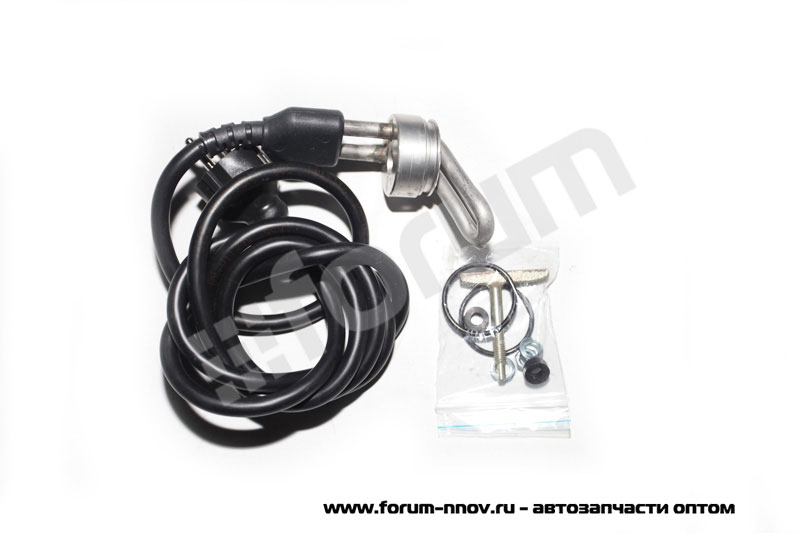

• электрический прибор в блоке цилиндров, соединенный через кабель питания;
• нагреватель, заменяющий пробку масляного картера, радиатора охлаждения;
• нагреватель, работающий на собственном источнике топлива, не требующий внешнего источника питания.

Независимая испытательная лаборатория провела исследование воздействия нагревателя охлаждающей жидкости на характеристики выбросов двигателя, имитируя различные температурные условия сезонных изменений климата и эффекта, вызванного подогревателем, в условиях на уровне 0 градусов и 25 градусов при отдельных тестовых прогонах с целью определения влияния температуры пуска двигателя на выбросы. Данные показали:

• температура пуска двигателя влияет на уровень выбросов двигателя;
• замечено снижение выбросов на 66 процентов при предварительном нагреве двигателя во время холодных погодных условий. Предварительное нагревание также сокращает на 27 процентов уровень выбросов при нормальных условиях окружающей среды;
• выбросы NOx снижены примерно на 40 процентов при нагреве двигателя до 70 градусов;
• снижен на 29 процентов уровень СО в зимних условиях и на 62 процента в летних;
• предварительный нагрев двигателя не оказывает существенного влияния на выбросы углеводородов;
• результаты будут варьироваться в зависимости от объёма двигателя и общего технического обслуживания.

Предпусковые подогреватели обеспечивают достаточную мощность нагрева для поддержания температуры выше степени замораживания моторного отсека при минимальных температурах окружающей среды. Регулирование температуры достигается путём использования фиксированного элемента нагревательного сопротивления и термостата. Нагреватель работает, чтобы поддерживать температуру, экономя энергию для более последовательного регулирования температуры моторного отсека.

Наличие предпускового подогревателя двигателя полезно при эксплуатации в холодном климате, облегчая запуск авто и улучшая экономию топлива в течение зимних месяцев. Рекомендуется использовать подогреватель при температуре ниже 0°С. Имейте в виду, что шнур нагревателя двигателя может содержать внутренний термостат, препятствующий ему работать при температуре выше 0 °С.

Преимущества:

• простая схема монтажа нагревателя позволяет вместить прибор под конкретные размеры моторного отсека;
• эффективный нагревательный элемент с использованием новейших технологий;
• включается в работу в момент включения, обеспечивая нагрев за короткий период времени;
• увеличивает срок службы аккумулятора, сохраняя его мощность при прокручивании в течение зимних месяцев;
• автоматический термостат включает нагреватель и выключает;
• уменьшение фазы прогрева экономит топливо;
• быстрое переключение на тип топлива в авто, работающих на природном газе и жидком топливе.

Примечание

Используйте нагреватель только по назначению. Неправильное использование предпускового подогревателя является одной из причин пожаров.

Старт-Классик для ВАЗ 2110-2112 «Lada 110» с инжекторным 8 клапанным двигателем

Старт-Классик– предназначен для предпускового подогрева охлаждающей жидкости двигателей внутреннего сгорания транспортных средств и агрегатов в холодный период года.

Принцип работы электроподогревателя:

Охлаждающая жидкость (тосол, антифриз) нагревается в корпусе подогревателя. Вследствие меньшей плотности нагретая жидкость начинает направленно циркулировать и поступать в рубашку охлаждения двигателя. Место нагретой жидкости занимает более холодная. Так устанавливается естественная термосифонная циркуляция охлаждающей жидкости. Терморегулятор автоматически поддерживает температуру охлаждающей жидкости в заданных пределах и позволяет использовать подогреватель не только для разогрева холодного двигателя, но и для поддержания в разогретом состоянии в холодное время года и постоянной готовности к движению. Время разогрева двигателя зависит от климатических условий (температура, ветер), а также от условий стоянки автомобиля (открытая стоянка, гараж).


Установка и техническое обслуживание:

Электроподгреватель встраивается в систему охлаждения двигателя автомобилей отечественного и зарубежного производства(способ монтажа наружный), источник питания от электросети напряжением 220 В. Монтаж электроподогревателя рекомендуется производить на станции технического обслуживания автомобилей. Благодаря простой конструкции электроподгреватели не требуют частого технического обслуживания (см.Руководство по эксплуатации).


Технические данные электроподогревателя:

• Номинальное напряжение — 220 В
• Потребляемая мощность —  1,5  кВт
• Степень защиты — IP 34

Рекомендации по установке:

Фотопример установки:

Достоинства:

1) Вертикальное  исполнение позволяет более удобно разместить электроподогреватель в условиях плотной компановки моторного отсека современных автомобилей;

2) Клапан шариковый обеспечивает направленность циркуляции ОЖ, защищает электроподогреватель от перегрева и делает подогрев более эффективным при различных схемах монтажа;

3) Терморегулятор обеспечивает включение и выключение электроподогревателя в заданных температурных пределах, что защищает устройство от перегрева и экономит электроэнергию.


Преимущества при использовании:

• Гарантированный пуск двигателя автомобиля в холодное время года
• Экономия времени при прогреве двигателя
• Экономия топлива
• Защита трущихся деталей двигателя при запуске в холодное время года от преждевременного износа, что увеличивает ресурс ДВС
• Защита окружающей среды за счет уменьшения выброса выхлопных газов


Превосходство:

• Литой алюминиевый корпус и малые габариты позволяют удобно разместить подгреватель двигателя в подкапотном пространстве.
• Оптимальная подобраная мощность нагревательного элемента подогревателя для  двигателей автомобилей  отечественного производства.
• Доступная цена компенсирующая издержки и неприятности,связанные с запуском двигателя в холодный период года.
• Простота и удобство монтажа.
• Подогреватель поставляется в единой упаковке с монтажным комплектом.
• Монтажный комплект включает все необходимые детали и комплектующие для монтажа.
• Подробная пошаговая инструкция по монтажу.



№ п/п	Модель транспортного средства	Мощность*, кВт
1	ВАЗ 2101-07, «Нива» ВАЗ 2121-31 с карбюраторным двигателем	1,5
2	ВАЗ 2104-07 с 8-кл. инжекторным двигателем	1,5
3	ВАЗ 2123 «Нива-Шевроле с инжекторным двигателем	1,5
4	ВАЗ 21214 «Нива» с 8-кл. инжекторным двигателем	1,5
5	ВАЗ 2108-10 с карбюраторным двигателем	1,5
6	ВАЗ 2108-15 с 8-кл. инжекторным двигателем	1,5
7	ВАЗ 2108-15 с 16-кл. инжекторным двигателем	1,5
8	ВАЗ 21701, 21713, 21721 Лада-Приора с 8-кл, 16-кл. двигателем	1,5
9	«Лада-Калина» с 8-кл. инжекторным двигателем	1,5
10	«Лада-Калина» с 16-кл. инжекторным двигателем	1,5
11	ВАЗ 2190 «LADA Granta» с 8-кл. инжекторным двигателем	1,5
12	ВАЗ 2190 «LADA Granta» с 16-клапанным двигателем, с троссовым приводом	1,5
13	Волга, ГАЗель с двигателем ЗМЗ-402	1,5
14	Волга, ГАЗель с двигателями ЗМЗ-406, ЗМЗ-405 (Евро-2)	1,5
15	ГАЗель с двигателями ЗМЗ-40524 (Евро-3)	1,5
16	ГАЗель с двигателем Cummins ISF	1,5
17	ГАЗель «Бизнес» с двигателем УМЗ-4216	1,5
18	ГАЗ-53А, 3307 и его модификации с карбюраторным ДВС ЗМЗ-53	1,5; 2,0
19	ГАЗ-3307 с дизельным двигателем Д245	1,5; 2,0
20	ЗИЛ-130 с карбюраторным двигателем	2,0
21	ЗИЛ-Бычок с дизельным двигателем Д245. 12С	2,0
22	УАЗ с карбюраторным двигателем УМЗ	1,5
23	УАЗ «Hunter» с двигателем ЗМЗ-409 (Евро-2)	1,5
24	УАЗ «Hunter» с двигателем ЗМЗ-409 (Евро-3)	1,5
25	УАЗ «Patriot» с двигателем ЗМЗ-409	1,5
26	DAEWOO Nexia с 8-кл, 16-кл. двигателем	1,5
27	Трактор МТЗ-80, 82 с двигателем Д245	2,0
28	Старт-Классик без монтажного комплекта (котел)	1,5
29	Старт-Классик «Универсал» (КМУ, Комплект монтажный универсальный) Комплект предназначен для установки на автомобили иностранного производства (иномарки). В комплекте большое кол-во различных штуцеров, тройников, переходников для того чтобы была возможность установки абсолютно на любой двигатель.	1,5

Автомобильные предпусковые подогреватели марки «Старт» отлично зарекомендовали себя в условиях холодного климата и доказали свою высокую надежность. В конструкции электроподогревателя «СТАРТ» реализованы:

• высокая степень защиты;
• эффективность подогрева двигателя;
• удобство и простота установки на автомобилях как отечественного так иностранного производителя

Электроподогреватели «Старт» прошли все уровни испытаний и проверок, и соответствуют требованиям международных стандартов. На все подогреватели есть сертификат соответствия.



На все электроподогреватели марки «Старт» гарантийный срок эксплуатации 24 месяца. Если при правильной эксплуатации в течении 2 лет электроподогреватель выйдет из строя, то мы гарантируем100% возврат денег за товар, либо замену на новый электроподогреватель марки «Старт».

Установка предпускового подогревателя на ВАЗ 2110, 2111, 2112 (десятка)

Каждый раз прогревая зимой машину, я думал о том, как мотору тяжело работать. В голове крутились мысли и о ухудшении смесеобразования, и о росте крутящего момента сопротивления вращения коленвала и об увеличенном износе. Конечно, я побаловал свою рабочую лошадку синтетическим маслом, но прошлой зимой в результате коротких и частых поездок свечи не успевали очищаться, и когда морозы ударили под 30, система зажигания в паре с аккумулятором сделали своё чёрное дело — машина иногда не заводилась. Хочешь — не хочешь, а ездить нужно каждый день, но вот таскать каждый вечер аккумулятор домой не очень хочется.

Работая с автомобилями Фольксваген, я заглядывался на их штатные Вебасто и мысленно примерял их на свой автомобиль. Поскольку нынешнюю зиму пообещали холодную, я узнал цены но отопитель Вебасто и понял, что это как-то дорого (самый бюджетный вариант порядка 35 тыс). Услышав мои высказанные на работе вслух размышления на эту тему, допщик подсказал, что есть отечественные аналоги подешевле. Ага! Зайдя на сайт я увидел — акция: подогреватель без выхода на сигналку-11500, таймер входит в базовый комплект. Решено! С трудом я дождался заветную посылку, но всё оказалось не так просто. Расскажу о тонкостях установки предпусковых подогревателей,так как пока инсталлировал себе отечественный подогреватель, на работе представилась возможность поставить нештатную Вебасто и поменять штатную, так что есть, с чем сравнить. Кстати, в авиации, где ресурс мотора ограничен и очень дорог, уже при температуре воздуха +5 производится подогрев масла до15 градусов, а головки цилиндров до 30 градусов. Причём для уменьшения износа мотора винт вручную прокручивают на 4-6 оборотов.

Установка производилась в автомобиль ВАЗ 2110. Первым делом определяюсь, куда поставить. Открываю капот — вот адсорбер, он мне не нужен. Деинсталлирую. Остаётся трубка на адсорбер из бака. Думаю: так это же прекрасно, я по ней пущу подачу из бака, и не надо даже тянуть магистраль. Ан-нет, специалисты подсказали, что трубка подачи топлива должна быть тоненькой, как даётся в комплекте, потому что бензонасос там не такой, как на системе впрыска топлива, а устроен по принципу форсунки: шток ходит в плунжере и маленькими порциями выплёвывает топливо. Он даже стучит, как форсунка (так, кстати, на ощупь можно проверить, работает ли он в данный момент), поэтому с толстой магистралью работать не будет, много не накачает.

Инсталляцию нужно делать в несколько этапов: установить котёл на имеющееся место с учётом того, что к нему надо тянуть шланги. Если на иномарке под капотом места нет, можно установить под бампер или под подкрылок. В комплекте есть универсальное крепление. В отечественном подогревателе насос подачи воздуха идёт отдельно от котл. А на импортных аналогах он встроенный и очень удачно разместился под капотом за чашкой передней стойки. Подключиться к топливному баку проблем нет. Извлекаем модуль бензонасоса и сверлим в крышке отверстие 8,5 мм, вставляем трубочку (идёт в комплекте) и затягиваем гаечкой.

Фирма Вебасто написала инструкции под большинство автомобилей на русском языке с фотографиями, так что устанавливать легко — не надо выдумывать, что и куда ставить, и в разрыв какого шланга подсоединяться. Отдельно сопутствующие фирмы предлагают пульты управления (дистанционные и с таймером) и модуль подключения по CAN. В инструкции подробно прописано, как подключать с микроклиматом и без него. Ну и установочный комплект Вебасто гораздо удобнее, есть всякие мелочи, типа защитной арматуры, шлангов и т.д.

Следующий этап — монтируем котёл. По размерам Вебасто и Теплостар примерно одинаковы, только у Вебасто при одинаковых размерах нагнетатель воздуха уже встроенный, а в Теплостаре — отдельный модуль, поэтому Вебасто монтировать легче.

На шестой гольф подогреватель поместился под передним бампером. Дальше тянем магистраль от бачка к подогревателю. Магистрали, топливные насосы и методы подключения различных систем примерно одинаковы. Нужно соблюдать общие требования: насос ставить под углом наклона не ме-нее15 градусов для того, чтобы он не завоздушивался. На Вебасто есть крепление насоса, на отечественном комплекте он хорошо встаёт и на хомутах.

При монтаже трубопровода (обычно рядом со штатной магистралью подачи топлива на пластиковых хомутах) нужно избегать подъёмов, потому что топливо движется очень медленно (0,6л/ч), и при образовании воздушной пробки на подъёме насосу трудно будет её прокачать. После монтажа трубопровода обрабатываем хомуты смазкой, чтобы при ремонте можно было их открутить, и прокачиваем систему. Для этого снимаем трубку перед насосом и большим шприцем высасываем бензин из бака. Трубки прозрачные, и видно прохождение топлива и пузырей. Затем одеваем трубку на топливный насос, снимаем с котла и с помощью шприца наполняем магистраль от насоса до подгревателя. Если есть ручной вакуумный насос, то им тоже удобно заполнять магистраль, но это надо делать при включённом насосе.-

Монтаж помпы. Обычно помпа подсоединяется перед входом в печку: отсоединяется входящий патрубок, и с помощью угловых шлангов, входящих в комплект, врезается помпа. Её нужно ставить ниже уровня расширительного бачка. К выносной помпе идёт крепление, ставится в любом удобном месте. После этого надо заполнить систему охлаждающей жидкостью и выгнать воздух — завести и прогазовать.

Ну и протягиваем проводку (про водку ни слова:). Для тех, кто ставил сигналки — дело пустяковое: жгут в салон на пульт, под капотом всё раскинуть на разъёмы и протянуть жгут на топливный насос. Вебасто предлагает различную комплектацию — есть пульт с таймером, а есть дистанционный пульт, очень удобный и дорогой. Всё это продается с подробными схемами монтажа. Есть силовой выход на вентилятор печки.

После того как всё смонтировано, нужно проверить работоспособность. Чтобы запустить Вебасто, нужно подать плюс на трёхконтактный разъём на котле. Сначала включается режим продувки камеры сгорания, затем начинает подаваться топливо, и включается свеча накала. Если что-то не сработало, то есть датчик горения, и подогреватель выключится. Если система завоздушится, подогреватель тоже завершит работу, потому что есть датчики температуры на входе и выходе охлаждающей жидкости. Убрал плюс- подогреватель переходит в режим продувки и выключается.

На автомобилях Фольксваген штатный отопитель после неудачных попыток запуска (например, вследствие маленького уровня топлива в баке) блокируется и его нужно разблокировать с помощью диагностического оборудования.

После проверки работоспособности, собираем всё на место и опять проверяем. Всё, можно предлагать клиенту услугу по установке и ремонту отопителей. Диагностика штатной Вебасто осуществляется с помощью диагностического оборудования по шине CAN, т. к. на подогревателе имеется самостоятельный блок управления, подключенный по CAN. Для диагностики нештатно установленной Вебасто на подогревателе имеется диагностическая фишка, к которой подключается нечто, выпускаемое фирмой Вебасто, похожее на KL-адаптер с программой диагностики для ПК.

Монтаж топливопроводов

Отечественные подогреватели выдают прямо на табло двухзначные коды ошибок, которые расшифровываются в инструкции. Кстати, не нужно после установки забывать напоминать клиентам о соблюдении правил противопожарной безопасности (не пользоваться отопителем на заправках и в закрытых помещениях) и нелишне обзавестись дополнительным огнетушителем или хотя бы проверить старый. Также объясните клиенту, что отопитель нужно запускать раз в месяц даже летом, чтобы не образовывалось отложений в камере сгорания и топливном насосе, и напомните ему об этом, когда он перед следующей зимой приедет с жалобой на отопитель, и со спокойной совестью можно взять денег за снятие отопителя и чистку камеры сгорания (летом, как правило, про отопитель забывают).

Справедливости ради стоит отметить, что я рассматривал только два типа жидкостных подогревателей -отечественный и немецкий Вебасто. Но есть ещё довольно распространённые жидкостные подогреватели фирмы Eberspacher, хорошо известные водителям большегрузных грузовиков, и воздушные подогреватели, которые часто ставятся на автобусы.

Алексей Ковин
АвтоМастер

Почему греется ваз 2112 16 клапан. Почему двигатель горячий? Система охлаждения автомобиля

Сигнализатор перегрева охлаждающей жидкости

Большинство автомобилей оснащены датчиком температуры, измеряющим рабочую температуру двигателя. Если во время движения загорается сигнализация перегрева (или стрелка указателя температуры переходит в красную опасную зону), это означает, что температура охлаждающей жидкости находится в пределах от 120°С до 126°С. Эта температура все еще ниже точки кипения охлаждающей жидкости ( при условии исправности системы охлаждения и герметизации радиатора). Если загорается сигнал перегрева охлаждающей жидкости, выполните следующие действия:

Шаг 1. Выключите кондиционер салона и включите обогреватель салона. Это поможет быстрее отводить лишнее тепло от двигателя. Установите вентилятор на максимальную скорость.

Шаг 2. Если возможно, выключите двигатель и дайте ему остыть (это может занять более часа).

Шаг 3. Никогда не пытайтесь снять уплотнение радиатора, пока двигатель остыл.

Шаг 4. Если горит сигнализация перегрева, нельзя продолжать движение, иначе двигатель может быть серьезно поврежден.

Шаг 5. Если двигатель не горит теплом и явно не перегрет, то возможно проблема связана с неисправностью датчика температуры или указателя температуры. Далее можно продолжать движение, но для успокоения нужно время от времени останавливаться, чтобы проверить, нет ли признаков перегрева двигателя и нет ли следов утечки охлаждающей жидкости.

РАСПРОСТРАНЕННЫЕ ПРИЧИНЫ ПЕРЕГРЕВА ДВИГАТЕЛЯ

Низкий уровень охлаждающей жидкости.

Забит, грязен или забит радиатор.

Неисправность муфты вентилятора или неисправность электровентилятора.

Неправильно установлен угол опережения зажигания.

Низкий уровень масла в системе смазки двигателя.

Обрыв ремня привода вентилятора.

Неисправен уплотнитель радиатора.

Заклинило тормоза.

Замерзание охлаждающей жидкости (в морозную погоду).

Неисправен термостат.

Неисправен насос охлаждающей воды
(проскальзывание крыльчатки на внутреннем валу насоса).

Обмен опытом

Хозяин пожаловался, что двигатель его машины перегревается, но это происходит только при движении по трассе на высокой скорости. Автомобиль был оснащен двигателем, безотказно работавшим при движении в городском цикле.

Механик промыл систему охлаждения и заменил герметичную пробку радиатора и водяной насос, полагая, что причиной перегрева стало уменьшение расхода охлаждающей жидкости в системе охлаждения. В ходе дальнейшего осмотра было выявлено, что при прокручивании двигателя стартером с выкрученными свечами зажигания из одного из цилиндров выбрызгивалась охлаждающая жидкость. Проблема решилась заменой прокладки ГБЦ. Очевидно, что утечка, вызванная дефектной прокладкой, не была настолько велика, чтобы вызвать неисправность двигателя — до тех пор, пока частота вращения и нагрузка на двигатель не увеличились настолько, чтобы вызванное этим увеличение утечки охлаждающей жидкости и тепловыделения не привело к к быстрому повышению температуры.

Механик также заменил кислородный (0 2) датчик, так как в составе охлаждающей жидкости есть кремнийорганические соединения и силикаты, которые, попав на этот датчик, обычно его отравляют. Ухудшение работы датчика могло способствовать этой проблеме.

Рис. 7.42. В середине 1980-х годов многие производители стали использовать поликлиновые ремни (клиновые ремни вместо поперечных зубьев). К двигателю подходят старые водяные насосы, но они могут вращаться в противоположном направлении. Это может привести к перегреву двигателя после замены насоса. Если установить вентилятор не того типа, то угол атаки его лопастей не будет соответствовать тому, который требуется для создания необходимого потока воздуха через радиатор.

Для исправной работы системы охлаждения необходимо состояние и правильная установка приводного ремня. Натяжение приводного ремня оказывает решающее влияние не только на работу водяного насоса, но и на генератор переменного тока, компрессор кондиционера и другие агрегаты с ременным приводом. При замене ремня или регулировке его натяжения обязательно нужно измерить натяжение ремня с помощью измерителя натяжения ремня, чтобы убедиться, что оно точно соответствует требуемому.

Перегрев двигателя не редкость для такого автомобиля, как ВАЗ 2110. Эта проблема в основном встречается на автомобилях с большим пробегом. Хотя исключать перегрев мотора у относительно новых экземпляров не стоит.

Часто виноват пробег. По мере эксплуатации автомобиля детали изнашиваются, системы постепенно приходят в негодность.

Общие причины

Как известно, ВАЗ 2110 оснащается двумя типами двигателей — с 8 и 16 клапанами. Существует несколько основных, наиболее распространенных причин, из-за которых происходит этот самый перегрев силовых агрегатов.

Давайте рассмотрим каждую из причин и способы решения этих проблем по отдельности.

Низкий уровень охлаждающей жидкости

Охлаждающая жидкость играет огромную роль в работе системы охлаждения. В расширительный бачок заливается специальное вещество, а именно антифриз или антифриз.

Сопутствующий материал:

В нормальных условиях уровень охлаждающего раствора должен находиться на уровне отметки MAX на корпусе бака. Это указывает на то, что контейнер заполнен примерно на 50-60 процентов.

Если на баке нет такой отметки, ориентируйтесь по хомуту. Жидкость должна доходить до верхнего края.

1. Если двигатель перегревается, просто попробуйте долить недостающее количество охлаждающей жидкости, чтобы она была на оптимальном уровне заполнения.
2. Если вы давно не меняли охлаждающую жидкость, лучше не доливать свежую охлаждающую жидкость, а просто полностью заменить ее новой охлаждающей жидкостью.
3. Выбирая между тосолом и антифризом, большинство владельцев ВАЗ 2110 отдают предпочтение первому. И в основном из-за финансовой доступности тосола. Но на практике антифриз лучше … Одним из важнейших его преимуществ является то, что вещество не замерзает при сильных морозах. Для отдельных регионов нашей страны это ключевой фактор при выборе охлаждающей жидкости.

Термостат

Еще одной причиной перегрева двигателя является заедание клапана термостата. Если он останется в закрытом положении и не откроется, теплоноситель будет двигаться только по малому контуру. В результате это приведет к сильному нагреву. силовая установка . Сам по себе перегрев грозит очень и очень серьезными последствиями.

Такая неисправность может проявиться в самый неподходящий момент — в пути. У вас вряд ли получится провести качественный ремонт на обочине. … Но можно попробовать один метод — постучать по корпусу термостата. Зачастую это позволяет устройству на некоторое время вернуться к своей работоспособности. Это поможет добраться до собственного гаража или ближайшей станции техобслуживания. Там термостат уже меняют на новый. Нет смысла ремонтировать. Если он один раз потерпел неудачу, то ситуация обязательно скоро повторится.

Сопутствующий материал:

датчик температуры

Датчик температуры необходим для реагируют на изменение нагрева двигателя … При достижении уставки датчик срабатывает и включает вентилятор охлаждения.

При выходе из строя данного блока происходит перегрев силового блока, так как не включается вентилятор. Следовательно, температура не опускается ниже критического уровня, а продолжает постепенно повышаться.

Материал по теме:

Если встретишь такую ​​неприятность в пути ( чаще всего мотор перегревается в пробках, так как двигатель работает, а потока охлаждающего воздуха нет
), постарайтесь быстро выбраться из пробки, найти свободный участок дороги.

Разгонитесь на свободном участке, а затем начните торможение двигателем. Так температура будет падать, перегрева не будет. Ни в коем случае нельзя регулярно эксплуатировать автомобиль таким образом. Но это отличный способ добраться до гаража или автосервиса, определить причину неисправности датчика, а затем заменить его.

Вентилятор охлаждения

Симптоматика неисправности вентилятора аналогична неработающему датчику температуры. То есть двигатель прогреется, стрелка приборной панели будет в красной зоне.

Если вы долгое время владели автомобилем, то наверняка сталкивались с проблемами, связанными с перегревом двигателя. На ВАЗ 2110-2112 такие проблемы не исключение. Конечно, когда машина достаточно свежая, то такие проблемы редкость, но когда годы и большой пробег берут свое, то приходится решать возникшие проблемы, то есть устранять неисправность.

Система охлаждения автомобилей ВАЗ 2110 и 2112 практически ничем не отличается от большинства моделей отечественного производства, поэтому проблемы зачастую очень схожи, как и методы их решения.

Недостаточный уровень охлаждающей жидкости

В расширительном бачке вашей машины уровень охлаждающей жидкости должен составлять почти половину объема резервуара. Если смотреть на метку, то это верхняя риск на корпусе бака с меткой MAX. Если такой метки нет, то, скорее всего, она будет располагаться на верхней кромке хомута.

При необходимости долейте антифриз или антифриз до нужной отметки. Стоит отметить еще один факт, что зимой при недостаточном его уровне печка может работать неэффективно, то есть воздух будет дуть не таким горячим, как при нормальной работе отопителя.

Выход из строя термостата

Если клапан термостата застрянет в закрытом положении, охлаждающая жидкость будет циркулировать по малому кругу, вследствие чего двигатель будет очень быстро перегреваться. Для решения этой проблемы необходимо заменить термостат на новый.

Если вдруг эта проблема выяснится в пути, и до места ремонта нужно ехать довольно далеко, то можно попробовать постучать по корпусу термостата, возможно, это приведет к его нормальному, хоть и временному, функционированию.

Неисправность датчика температуры и вентилятора охлаждения радиатора

Еще одной причиной, по которой двигатель ВАЗ 2110-2112 может сильно греться, является выход из строя вентилятора охлаждения или датчика, который опять-таки отвечает за его работу.

Рассмотрим оба этих случая подробнее.

1. Если неисправен датчик температуры, то при достижении температурного порога включения вентилятора он просто не работает и в этот момент температура двигателя начнет стремительно ползти вверх. Обычно это происходит в пробках, и быстро сбросить Т до нормы не представляется возможным. И в этом случае тосол или антифриз могут даже закипеть, а мотор будет перегреваться, чего допускать нельзя. Старайтесь выйти на более-менее чистый участок дороги, чтобы набрать скорость, а затем нужно применить торможение двигателем, чтобы быстро снизить температуру.
2. Что касается неисправности самого вентилятора, то в принципе все описанные симптомы здесь будут, но обойдется решение проблемы немного дороже, так как стоимость нового двигателя вентилятора без корпуса не менее 600 рублей.

Если вы являетесь владельцем ВАЗ 2110 или аналогичного автомобиля отечественного производства, то вы можете отписаться в комментариях ниже о проблемах, с которыми вы столкнулись, и, возможно, это поможет более полно ответить на вопрос: «Почему греется ВАЗ 2110 вверх?»

Он положил начало целому семейству автомобилей. Некоторые из них производятся до сих пор. Этому модельному ряду присущи высокая надежность и относительная простота исполнения, что является одной из основных причин высокой популярности автомобиля. В то же время условно-длительная эксплуатация выявила ряд существенных недостатков. Одним из них является система охлаждения.

Прекрасно работает на относительно новом автомобиле, однако, как только срок службы превышает 10 лет, выходит из строя. В конечном итоге они проявляются одинаково. Стрелка прибора, указывающая температуру, неизменно ползет вверх. Причин, почему греется двигатель ВАЗ 2110, может быть несколько, и эта проблема требует детального рассмотрения.

Система охлаждения автомобиля

Система охлаждения выполнена по классической схеме. Циркуляция теплоносителя осуществляется по большому и малому кругу. Его переход с одного круга на другой осуществляется автоматически с помощью термостата. Охлаждение антифриза происходит в радиаторе, который для лучшей теплоотдачи выполнен из алюминия.

Для предотвращения перегрева двигателя при длительной работе на пониженных передачах в автомобиле предусмотрен вентилятор, который включается автоматически при достижении температуры определенного значения. Основные причины неисправности автомобиля ВАЗ 2110:

• поломка термостата;
• не работает вентилятор;
• шлюзовая камера;
• низкий уровень охлаждающей жидкости;
• грязная поверхность двигателя.

Любая из этих причин может быть причиной сильного перегрева двигателя. В результате автомобиль потеряет значительную часть своей мощности.

Неисправный термостат и вентилятор

Признаком неисправности термостата является внезапное повышение температуры без видимой причины. То есть двигатель автомобиля работал в штатном режиме, длительного стояния в пробках и движения на первой передаче не было, а стрелка прибора близка к критической отметке. Почему это происходит? Дело в том, что, как правило, термостат клинит в закрытом положении.

При этом жидкость продолжает циркулировать в обход радиатора, чего недостаточно для охлаждения двигателя. Определить, действительно ли виноват термостат, очень просто. Необходимо прогреть двигатель до температуры 90°С. Теперь следует оценить температуру патрубка, идущего к радиатору. Если он холодный, термостат необходимо заменить.

В отличие от предыдущего случая, перегреву двигателя предшествует длительная работа на пониженных передачах. В этом режиме радиатору ВАЗ 2110 не хватает обдува и при достижении температуры 95°С срабатывает датчик, который включает вентилятор. Если этого не происходит, перегрев двигателя неизбежен. Такое повреждение осложняется тем, что неисправности, кроме самого вентилятора, могут возникать в цепи его питания.

В качестве особого случая следует упомянуть перегоревший предохранитель. Кроме того, сам датчик может выйти из строя. Вот почему так важно правильно определить неисправный узел. Это можно сделать следующим образом. Нужно замкнуть контакты датчика, он установлен на радиаторе. Будьте осторожны при выполнении этой операции. В этом случае двигатель должен быть выключен, а зажигание включено.

Если при замыкании контактов двигатель вентилятора начинает вращаться, датчик неисправен. Если нет, то причина может быть в предохранителе, и его нужно проверить. Если он исправен, дальнейший ремонт требует навыков и специального приспособления, поэтому лучше обратиться к специалисту.

все что нужно знать автовладельцу

Печка незаменимый аксессуар автомобиля, особенно в зимнее время, поэтому ее поломка может доставить массу неудобств, вплоть до болезни водителя и пассажиров от переохлаждения. Печка в автомобиле ВАЗ 2110 По конструкции сложнее, чем в предыдущих моделях ВАЗ, однако, более функциональна. В этой статье рассмотрим причины, по которым может не работать печка и способы их устранения. В «десятке» чаще всего причина поломки печки может быть заведена в блок управления, вентилятор, датчик температуры, микромотор и клапан отопителя.

Лучший способ диагностики неисправности – поочередная замена каждого блока на другой рабочий. Например, замена контроллера (блока управления) или датчика температуры не займет у вас много времени и сил, а вот для извлечения микромотора или микрореструктора потребуется снять шумоизоляцию моторного щита и «Jabro». Именно поэтому диагностику желательно начинать с наиболее легкодоступных частей, если они в рабочем состоянии, то в любом случае придется разбирать печку.

Замена печки на ВАЗ 2110

Если печка начинает подавать только холодный воздух, что может говорить о поломке моторчика, но проверить заслонку и регулятор все же стоит. Если проблема все-таки в коробке передач, то ее нужно только поменять, так как ремонту она не подлежит. Для того, чтобы его снять, нужно снять дворники «Забо», которые крепятся тремя саморезами, затем нужно отключить все провода, снять старый моторчик и подключить новый.

Регулировка и ремонт заслонок печки ВАЗ 2110

Проблема слабого нагрева воздуха

Причина может быть в перекосе заслонки, в случае если она пластиковая или установлен отличный от заводского отопитель. В случае с щитком его лучше заменить алюминием, так как пластик под воздействием постоянного нагрева со временем деформируется, в результате чего происходит потеря тепла. Отопитель также рекомендуется заменить на модели «2112-01» или «2112-02». Однако в первом нет воздушного фильтра, а во втором нет функции циркуляции воздуха.

В случае неисправности контроллера — его заменяют. Определить его можно, поверив напряжению на нем. Для этого необходимо включить зажигание и щуп мультиметра поднести к коричневому и розовому проводам, после чего повернуть ручку регулятора и снять показания. Если блок модели Sauio 1303.3854, то в положении «MIN» напряжение будет снижаться через 10-15 секунд, а в положении «Max» — напряжение постоянное. При этом напряжение должно быть ровно 10 вольт, при колебаниях +/- 1 вольт.

Если модель блока «1313.3854», то через 13-14 секунд работы в крайних режимах ММП он выключается, если этого не происходит — узел неисправен. Единственным возможным самостоятельным ремонтом может быть либо прокрутка коллектора, либо проверка контактов, в любом другом случае — его замена.

В случае поломки датчика производится его замена. Неисправен, если:

• Вентилятор, установленный на датчике, не вращается в положениях «Мин» и «Макс». Для проверки достаточно подать на него 1,2 вольта.
• Заслонка перемещается только в крайние положения (также может свидетельствовать о неисправности блока).

Ниже приведены несколько советов, которые помогут вам надолго избежать ремонта отопителя:

• Зимой обязательно очищайте стекло машины от влаги и грязи, во избежание засорения.
• Кондиционер (если есть) желательно использовать только в сырую погоду.

В процессе эксплуатации автомобиля ВАЗ-2110 водители часто сталкиваются с плохой работой системы отопления. Причин поломки печки может быть несколько, а одна одна: прибор дует холодным воздухом, температура в салоне не повышается. Рекомендуем ознакомиться с наиболее распространенными из них и узнать о способах устранения тех или иных неполадок.

Почему из печки ВАЗ-2110 дует холодный воздух

Холодный воздух из печки может дуть по разным причинам. Рассмотрим самые частые из них и узнаем о методах решения проблемы.

Закончилась охлаждающая жидкость

Проверить уровень охлаждающей жидкости в бачке

Решение: В первую очередь необходимо проверить уровень охлаждающей жидкости в расширительном бачке. При необходимости добавьте недостающий номер, но не более установленного тега. Жидкость должна быть чистой, без грязи и сторонних веществ.

Воздушное движение в радиаторе отопителя

Воздушная пробка может быть устранена на горке

Решение: Воздушная пробка не позволяет жидкости нормально циркулировать, что приводит к подаче холодного воздуха. Если сам радиатор горячий, но тепло в салон не попадает, достаточно заехать передними колесами на небольшой возвышении. В течение 5-7 минут лишний воздух должен уйти. Если раствор не помогает, проверьте систему на герметичность.

Аварийный контроллер saoo

Контроллер Sauio управляет клапанами отопителя в зависимости от температуры в салоне.

Причина поломки может быть рана в регуляторе

Решение: Для проверки правильности работы данного устройства необходимо взять на время новый контроллер и подключить его к плите. Если система заработала и из печки пошел теплый воздух, то просто покупаем новую запчасть.

Неисправность датчика воздуха в салоне

Датчик расположен на потолке.

Решение: Если в процессе работы не включается режим «А» датчик вышел из строя. Это связано с тем, что контроллер Saoup начинает посылать сигнал с указанием установленной ранее температуры. При замене датчика воздуха система отопления сможет работать во всех режимах.

Поломка заслонки обогревателя

Часто заклинивают заслонки отопителя

Решение: При зарядке одной из заслонок горячий воздух не будет попадать в салон даже при включенной печке. Верхняя заслонка отвечает за подачу холодного воздуха, а нижняя за подачу нагретого. Движение заслонки можно определить на слух, если при работе системы отопления будут слышны сторонние звуки, придется разобрать отопитель и осмотреть заслонку. При обнаружении повреждений можно использовать домачивающие материалы (клей дихлорэтан). Также рекомендуем очистить нагреватель от ржавчины и пыли, которые затрудняют перемещение заслонки и приводят к заклиниванию.

Настроить нормальную работу печки на ВАЗ-2110 несложно. Если из отопителя дует холодный воздух, необходимо сначала определить проблему, а затем устранить ее. Такая работа не займет много времени, а новые детали стоят недорого, поэтому затягивать с ремонтом не стоит.

Слева направо карбюратор 8 кл., инжектор 8 кл.5-отв. и инжектор 16 кл. Термостат на 6 отверстий

Основное отличие их отличие не в количестве отверстий, а в размере так называемого перепускного канала, по которому теплоноситель циркулирует по малому кругу.

В кразе, чем меньше диаметр канала перепускного канала, тем больше сопротивление движению жидкости по малому кругу. А значит больше жидкости просыпается через радиатор отопителя параллельно малому кругу и тогда в машине должно быть теплее.
Все это произошло 3 года назад. Тогда у нас что-то не то про грантовые термостаты, а про 6-ти дырочные термостаты не все продавцы знали. Пришлось немного посмотреть. Термостат мне достался «замечательный» фирмы «Лузар»,

Фото из интернета

И не теряя времени, термостат был установлен. Установка сложности не возникла. Есть некоторые моменты. О чем чуть подробнее.

Стандартная схема подключения 6-ти дырочного термостата

А вот схемы для 5-ти дырочного термостата я не нашел, пришлось изображать самому.

Стандартная схема подключения термостата на 5 отверстий

Теперь понятна разница в подключениях. Шланг идущий от расширительного бачка на 5ти дырочный термостат короче, так как он подключен к тройнику и его не хватает к термостату, надо будет ставить другой или соорудить старый. И за одно варенье тройник как шланг выхода из печки тоже к тройнику подсоединен. И до подводной трубы, идущей к насосу, тоже мало.

Вот так я все подключил.

Теперь о впечатлениях. Конечно, разница между 5-ти и 6-ти дырочным термостатом заметна сразу. Если со скидкой по ощущениям, приход тепла около +25%, а также теплый воздух стал поступать быстрее при запуске двигателя и прогреве автомобиля.
Поездив некоторое время с термостатом, подключенным по традиционной схеме захотелось большего.
Опять же, начитавшись всего на том же сайте про альтернативную схему и решил поэкспериментировать над ее преимуществами.

Альтернативная схема

Про эту схему в Кразе, здесь нет патрубков от печки и расширительного бачка. В теории написано, что жидкость из печки уходит холоднее, чем приходит (ну это и так понятно) и то, что она попадает на термоэлемент термостата, дает возможность открыть его позже. В результате термостат будет иметь автоматически изменяемую точку открытия в зависимости от производительности печки (т.е. от температуры забора). Чем холоднее в доске и чем сильнее работает печка, тем позже открывается термостат.

Вот мой вариант подключения альтернативная схема

В теории все красиво, но на практике скажу, что особой разницы между традиционной схемой и альтернативной я не почувствовал. А с приходом истинно сибирских морозов вообще не заметил.

Под вывод: после переделки системы отопления с 5 на 6 дырочных термостатов в машине стало теплее. Но если сравнивать с ВАЗ-2115 моего знакомого, то до уровня жары в его машине было еще далеко.
Что хотел отметить про термостат на 5 отверстий. До того, как я его поменял на 6 дырок, было замечено, что летом в жаркую погоду вентилятор охлаждения включается значительно меньшее количество раз, чем вентилятор на том же ВАЗ-2115. Может быть, для тех, кто живет в теплых краях нашей необъятной родины, это важнее, чем тепло от радиатора отопления.

Ну а о продолжении борьбы за жару в моем ВАЗ-2111 читайте в следующих записях.

Печка салона ВАЗ-2110 (отопитель) по сравнению с ранее выпускаемыми моделями автомобилей этого автозавода стала конструктивно более сложным устройством. В его схеме исчез кран, перекрывающий подачу охлаждающей жидкости к радиатору отопителя, поэтому он постоянно горячий. Радиатор расположен горизонтально и для удаления из него воздуха или пара или пара в его левом бачке имеется отводящий штуцер. Потоки воздуха контролируются двумя заслонками, приводимыми в движение микромотором. Весь процесс работы заполняет электронный блок
, который получает информацию от датчика температуры, установленного рядом с лампой освещения салона.

Если обратиться к статистике, то наиболее вероятными причинами неисправностей печки на ВАЗ 2110 может быть : Блок управления, микромоторчик, вентилятор, датчик температуры салона, заслонка отопителя. Именно в такой последовательности были устранены неисправности печки, после опроса владельцев автомобиля ВАЗ-2110.

Большинство автовладельцев проверить неисправность блока управления можно только заменив исправный блок. При этом они должны знать, что на эксплуатируемых в настоящее время «десятках» имеется четыре разновидности блоков управления. Их маркировка следующая: 1303.3854, 1313.3854, 1333.3854, 1323.3854. Первые три блока взаимозаменяемы и могут устанавливаться на отопители 2110-8101012 и 2110-8101012-01. А вот последний блок управления стали устанавливать с 2003 года на печку 2111-8101012. То есть сейчас, если вы обратили внимание на шильдик, на «десятках» стоит печка от ВАЗ-2111.

Датчик температуры салона , Достать с места установки не сложно. Стоит минивентилятор и если поставить блок управления в положение «MIN» (синяя точка) или «Max» (красная точка), то он не должен вращаться. Также работоспособность печки можно проверить, заменив датчик на исправный.

Остальные неисправности могут быть, только внутри отопителя И без частичной или полной его разборки устранить их невозможно. Это касается микродвигателя и датчика положения его вала, а также двух заслонок, распределяющих потоки холодного и теплого воздуха. Кроме того, АвтоВАЗ не рекомендует самостоятельно заниматься ремонтом отопителя. Ну а про такие неисправности системы охлаждения, как недостаточный уровень антифриза или отказ в работе термостата влияющий на работу печки вам наверняка уже известны.

Этот вопрос волнует многих автомобилистов, особенно когда первые сильные морозы и давящая сырая погода отчетливо напоминают о приходе зимы. Я также столкнулся с той же проблемой. Печка в моей машине либо совсем не грела, либо грела очень плохо.

Ну а когда вместо ожидаемого тепла от него повалил холодный воздух, мое терпение лопнуло. Решил, что от этой проблемы надо избавляться как можно быстрее, иначе на таком автомобиле в сильный мороз не уедешь. Как мне удалось починить печку? Очень простой. Накопленные знания плюс немного опыта, которым теперь делюсь с вами. Надеюсь, что мои рекомендации помогут вам отремонтировать обогреватель и не замерзнуть зимой.

Причин, по которым не работает печка ВАЗ 2110, может быть несколько. Все они зависят от различных факторов. Рассмотрим их подробнее:

1. Отсутствие охлаждающей жидкости в системе охлаждения двигателя.
2. Неисправность радиатора отопителя.
3. Неисправен салонный фильтр.

Когда не работает отопитель ВАЗ 2110 из-за отсутствия гимна, устранить проблему очень просто. Достаточно проверить уровень охлаждающей жидкости в расширительном бачке. Неисправность радиатора можно определить по его состоянию. Убедитесь, что он горячий. Если нет, то все может быть из-за воздушной пробки. Устранить его тоже не сложно. Передние колеса загоняют на какой-нибудь бугор и дают автомобилю несколько минут поработать на средних поворотах. Обязательно проверьте, не течет ли радиатор. Возможно, причина поломки печки будет именно в этом.

Печка в вашем автомобиле плохо дует? Замените салонный фильтр. Расскажи один маленький секрет. Чтобы салонный фильтр прослужил как можно дольше, установите защиту воздухозаборника.

Варианты решений

Обратите внимание, что печка может не работать с хорошим радиатором. В этом случае причину следует искать в:

• неисправностях контроллера или микродвигателя;
• Датчик воздуха в салоне на потолке;
• датчик положения клапана;
• клапан отопителя.

Теперь подробно рассмотрим, какие проблемы могут быть с отопителем, в случае исправного радиатора.
При выходе из строя контроллера самый простой способ устранить неисправность печки — заменить старый элемент и проверить его в действии. Вся работа займет у вас не более пяти минут.

При выходе из строя микромоторного гусеничного хода придется немного повозиться. Здесь необходимо снять моторный изоляционный щиток двигателя и «Jabro».

Холодный воздух

Если печка ВАЗ 2110 перестала работать и из нее дует холодный воздух, то поломка повреждается в неисправном салонном датчике на потолке. Сейчас объясню принцип работы. При отключении датчика на микромотор поступает сигнал, отличный от температуры в печке. Именно поэтому вентилятор перестает работать в режиме скорости «А».

Если заслонка перемещается только в крайних положениях, учитывая, что датчик температуры отключен, причин неисправности может быть две:

1. Неисправность датчика температуры контроллера.
2. Неисправность датчика микромотора.

Возможно поломка произошла из-за вентилятора. Устанавливается на датчик температуры. Проверьте, вращается ли он в положениях «Мин» и «Макс». Для этого просто подайте на клеммы напряжение 1,2 В. Как проверить контроллер? Для этого включите зажигание. Поверните ручку температурного режима и измерьте напряжение на длинном разъеме. Это будет розово-коричневый провод.

Если на вашем автомобиле установлен выходной контроллер до 2001 года выпуска, напряжение должно уменьшаться примерно через 13 секунд. Может чуть меньше или больше. Снижение происходит в положении MIN. В положении MAX напряжение подается постоянно. Если контроллер новой модели, то после 13 секунд работы в обоих режимах его легко отключить. Если напряжение на выходе остается неизменным, значит, этот элемент неисправен.

Vacan

Причиной того, что не работает печка на ВАЗ 2110 с инжектором, может быть неисправная заслонка. Нагреватель имеет две заслонки – верхнюю и нижнюю. Верх регулирует поток холодного воздуха, а нижний – горячего. Эту неисправность можно легко устранить. В печах старого образца заслонка выполнена из пластика. Имеет уплотнения из поролона. В новых отопителях заслонки металлические и имеют резиновые уплотнители.

Если при перемещении заслонки слышен гул, а из печки дует холодный воздух, то заслонка сломана или вышел из строя привод. Если на пластиковом лоскуте есть трещины или сколы, то их можно заклеить дихлорэтаном. Металлический демпфер достаточно сложно сломать, но зато легко может заклинить. Она часто застревает из-за ржавчины. Если вина была в этом, то посоветуете покрасить. Это решит проблему.

На этом заканчиваю описание всех возможных вариантов. Являюсь владельцем десятки и тут подробно расписал свои действия с последней поломкой печки. Терпения она мне много взяла. Но прости прости. А зимой хочется ездить с комфортом. Надеюсь, мои советы помогут вам устранить все неисправности.

Что означают значки на панели ваз 2110. Органы управления

Многие люди сталкиваются с проблемами, связанными с ремонтом автомобиля. В этой статье пойдет речь о том, как самостоятельно обновить панель приборов в автомобиле ВАЗ 2110.

Общая характеристика

Проект автомобиля ВАЗ 2110 был начат задолго до его запуска в серийное производство. Серийно автомобиль сошел с конвейера в 1996 году. Этот автомобиль не был похож ни на один ранее выпущенный. ВАЗ 2110 — легкий переднеприводный автомобиль.

Автомобиль предназначен для езды в городских условиях с твердым покрытием. Автомобиль относится к типу седан, имеет четыре двери, кузов полностью металлический. Автомобиль комплектовался карбюраторными и инжекторными двигателями объемом 1,5 литра. В зависимости от комплектации автомобиль оснащался противотуманными фарами, электростеклоподъемниками, подогревом передних сидений, подогревом боковых зеркал с электроприводом, бортовым компьютером. Также при желании можно установить электронный противоугонный механизм, подушку безопасности, кондиционер, антиблокировочную систему тормозов, добавить в машину светотехнику. Обивка выполнена из тканевого материала. Для перевозки крупногабаритного груза и увеличения объема багажника задние сиденья можно сложить.

ВАЗ 2110. Приборная панель. Описание

Приборная панель включает в себя следующие датчики: спидометр, тахометр, датчик температуры двигателя, датчик уровня топлива.

В ВАЗ 2110 панель приборов крепится двумя винтами. Спидометр показывает, насколько быстро движется автомобиль. С помощью тахометра определить количество оборотов двигателя. На приборной панели есть два дальномера. Один счетчик показывает пробег, который проехал автомобиль за весь период эксплуатации, второй – «суточный». Суточный счетчик можно обнулить с помощью соответствующей кнопки. Подсветка панели приборов ВАЗ 2110 включается кнопкой ближнего света.

Как снять панель приборов?

Для того чтобы снять панель приборов на ВАЗ 2110 необходимо выполнить следующие действия:

• от аккумуляторной батареи необходимо отсоединить провод «минусовой» клеммы;
• открутить винты и снять комбинацию приборов;
• открутить 2 винта крепления, которыми панель приборов крепится к обшивке, и вынуть комбинацию приборов из гнезда;
• нужно отсоединить жгут проводов от приборной панели.

Для установки панели приборов необходимо выполнить действия строго в обратном порядке.

Новая накладка в панель приборов

В ВАЗ 2110 панель приборов выглядит непривлекательно и может быстро надоесть, но покупать альтернативную со встроенным бортовым компьютером не хочется, т.к. нужно потратить на это много денег. Процесс обновления приборной панели — горячая тема. Самый простой способ преобразить панель приборов – установить специальную накладку, которую можно легко купить в автомобильных магазинах.

Они недорогие, и есть много вариантов с разными рисунками. Так что найти чехол по душе не составит труда.

Для установки накладки необходимо снять всю панель приборов. Следующим шагом нужно аккуратно снять стрелки с панели. При сборке панели и установке стрелок обратно нужно убедиться, что ничто не будет отвлекать водителя при управлении транспортным средством, иначе придется снова разбирать панель и переделывать. Удачно подобранная накладка на панель приборов ВАЗ 2110 придаст ей наилучший вид и будет гармонировать с интерьером автомобиля.

Тюнинг приборной панели ВАЗ 2110

На сегодняшний день существует множество вариантов, как сделать тюнинг ВАЗ 2110 своими руками. Одним из самых простых и не очень затратных способов является тюнинг панели приборов. Для этого нужно закупить материал и запастись терпением. Вы можете преобразовать панель мониторинга в несколько шагов. Прежде чем приступить к обновлению, его необходимо удалить. Следующим шагом будет замена обычных ламп панели приборов ВАЗ 2110 на светодиодные. Светодиоды желательно установить на прежние места, но при необходимости можно сделать дополнительные отверстия. Есть несколько способов изменить подсветку приборной панели:

Можно изменить подсветку одометра. С помощью лезвия нужно очистить одометр от клея, затем развернуть его и положить обратно. После этого подсветка циферблата изменится с зеленого на синий.

Лампы панели приборов ВАЗ 2110 можно заменить на светодиодную ленту. Чтобы изменить цвет, вам нужно стереть слой цветного фильтра лезвием. Остатки можно удалить растворителем. Следующим шагом будет закрепление светодиодной ленты внутри приборной панели. Вы можете подключить ленту к плате, где подключены держатели ламп. Если со стрелок стереть красный цвет, а затем нанести на них белый лак, который используется для маникюра, то действительно можно получить цвет, как на выбранной ленте.

Вы можете реализовать автоматическое изменение подсветки. Для этого необходимо приобрести светодиодную ленту с разноцветными диодами и подключить ее к приборной панели.

смена разных цветов осуществляется с помощью отдельного ключа, подключенного к электронике автомобиля.

Электрическая схема блока индикации приборов

Блок индикации ВАЗ 2110 включает в себя подробную электронную схему управления, содержащую звуковой сигнал и десять светодиодных сигнализаторов. Индикаторы панели приборов ВАЗ 2110 показывают автолюбителю следующие неисправности или предупреждения:

• недостаточное количество охлаждающей жидкости;
• недостаточный уровень масла;
• недостаточное количество омывающей жидкости;
• неисправность ламп наружного освещения;
• непристегнутые ремни безопасности;
• стирание тормозных колодок передних колес;
• открыть дверь в машине.

Доработка шумоизоляции панели ВАЗ 2110

Многие владельцы автомобиля ВАЗ 2110 сталкиваются с такой проблемой, как скрип панели при движении автомобиля. Одним из выходов в этой ситуации можно назвать доработку шумоизоляции. Для этого необходимо разобрать панель на три части, которые скрепляются крепежными болтами. Моделин можно использовать для защиты от скрипа, а битопласт или другие материалы с аналогичными свойствами можно использовать для поглощения шума. В тех местах, где пластиковые элементы соприкасаются друг с другом, необходимо использовать муляжи, ими нужно закупорить все отверстия от креплений, чтобы уменьшить потери притока воздуха печки. Обратная сторона торпеды должна быть оклеена битопластом. В большинстве автомобилей к скрипам склонны блок предохранителей и бардачок. Для уменьшения скрипа в районе прилегания ящика к панели нужно использовать моделин, а на дно бардачка нужно прикрепить битопласт. Одним из основных преимуществ Битопласта является то, что он очень хорошо уплотняется. В связи с этим проблем при сборке панели обратно возникнуть не должно. Такие простые действия помогут легко обеспечить тишину и устранить шумы и скрипы внутри автомобиля.

Приборная панель ВАЗ 2110. Цена

Стандартный вид приборной панели ВАЗ 2110 выглядит бледно, но для придания ей оригинальности можно проделать несколько простых операций. Один из самых простых — заменить подсветку и вставить новые приборы. Это можно сделать следующими способами:

• Самостоятельно поменять подсветку панели приборов и кнопок. Для этого можно использовать специальную люминесцентную краску: изменить цвет цифр, стрелок, насечек. Также можно заменить обычные лампочки на светодиодные или установить светодиодную ленту.
• Купить готовые накладки на панель приборов (большой ассортимент можно найти на автомобильных рынках). Накладка на панель приборов ВАЗ 2110 придаст более стильный вид.
• Приобрести и установить новую панель приборов (есть разные модификации: цифровая и стрелочная) со встроенным бортовым компьютером.

• Замена всей приборной панели или всей торпеды (это потребует больше времени и финансовых затрат).

Все контрольные бортовые приборы автомобилей, представителей «семейства» ВАЗ 2110, объединены в комбинацию (систему) приборов. Панель приборов включает в себя следующие компоненты: электронный тахометр и спидометр, указатель температуры охлаждающей жидкости, уровня топлива и контрольные лампы (которых присутствует в количестве 12 штук).

Вся комбинация приборов крепится к соответствующему гнезду на панели приборов двумя винтами. Соединения приборной панели ВАЗ 2110 выполнены печатным монтажом на плате с использованием фольгированного гетинакса. Плата надежно крепится к задней части корпуса. Спидометр имеет два счетчика, которые показывают пройденное расстояние: первый из них является итоговым, второй можно назвать «суточным».

Показания второго счетчика при необходимости можно обнулить с помощью соответствующей кнопки. Сбросить показания можно только тогда, когда автомобиль находится в стоячем состоянии. На некоторые автомобили из модельного ряда ВАЗ 2110 возможна установка, содержащая все компоненты и необходимые контрольные индикаторы, лампы и пиктограммы.

Общие сведения об автомобиле

ВАЗ-2110 — легковой переднеприводный автомобиль, в котором силовой агрегат расположен в поперечном положении. Автомобиль предназначен для эксплуатации на дорогах, «оснащенных» твердым покрытием. Кузов автомобиля цельнометаллический, четырехдверный, несущий, тип — седан. Для перевозки длинномерных и крупногабаритных грузов сиденья в задней части салона можно сложить.

Таким образом увеличивается объем багажника. Двигатели — карбюраторные или с различными системами впрыска топлива — состоят из четырех цилиндров. Объем — 1,5 литра. Модель имеет значительно улучшенные характеристики управляемости, если сравнивать с заднеприводными ВАЗами, благодаря переднеприводной компоновке.

Это особенно заметно на небезопасных, скользких дорогах или при сложных поворотах. Возможен автомобиль, с электроподогревом сидений, практичными электростеклоподъемниками, современным бортовым компьютером, полезным каталитическим нейтрализатором газов, «отработавших» в выхлопной системе, а также наружными зеркалами с электроприводом, обеспечивающими задний обзор.

Также автомобиль можно обезопасить подушкой безопасности, дополнить кондиционером, антиблокировочной системой тормозов, снабдить освещением с помощью люка.

Блок индикации системы управления автомобилем модели ВАЗ 2110

Блок индикации машины ВАЗ 2110 содержит подробную электронную схему управления, дополненную звуковым сигнализатором, а также десятью светодиодными сигнализаторами, информирующими водителя о следующих условиях:

• недостаточный уровень масла;
• отсутствие охлаждающей жидкости;
• нехватка омывающей жидкости;
• возможная неисправность ламп наружного освещения;
• состояние, когда ремни безопасности не пристегнуты;
• износ тормозных колодок, которыми оснащены передние тормоза;
• четыре сигнала тревоги на дверь.

Подробная схема блока индикации управления автомобильной системой ВАЗ 2110 представлена ​​ниже.

Тюнинг приборной панели ВАЗ 2110

Скучная и невзрачная заводская панель приборов ВАЗ 2110 быстро надоедает, а покупать альтернативную, оснащенную компьютером, не хочется, ведь за нее надо платить большие деньги . Процесс доработки «розетки» — популярная тема. Один из самых простых вариантов – купить специальную подкладку. Сегодня найти не проблема.

Для его установки необходимо снять всю панель приборов. Далее аккуратно вытяните из него стрелки. При установке стрелок на свои места нужно следить, чтобы ничто не мешало движению транспортных средств и не отвлекало водителя, в противном случае следует снова все разобрать. Правильно подобранная, красивая и стильная накладка гармонично впишется в общую атмосферу салона и прекрасно дополнит весь его дизайн.

Также сегодня совсем не проблема сделать приборные панели своими руками. Вам нужно только иметь необходимый материал и «вагон» желания. Самый простой вариант – сделать тюнинг «приборки» в несколько этапов. Сначала, конечно же, обязательно удалите его. Далее следует заменить лампы накаливания на светодиоды. Их следует устанавливать в одни и те же картриджи. Есть несколько способов изменить его цвет:

Изменить цвет одного метра. Если счистить ножом один метр клея, перевернуть его и положить обратно, то подсветка циферблата изменит свой цвет с зеленого на синий;

Подсветка панели приборов ВАЗ 2110. Изменение цвета с помощью светодиодной ленты. Сначала нужно соскоблить ножом слой цветного фильтра. Если что-то осталось, можно стереть растворителем. Далее внутри «приборки» следует закрепить зеленую светодиодную ленту. Вам нужно подключить его непосредственно к держателю лампы. Если со стрелок снять красную краску, а затем покрасить белым лаком, который используется для нанесения на ногти, можно получить ярко-зеленую подсветку «приборки»;

Автоматическое изменение подсветки. Смена семи разных цветов происходит за счет использования управляющей электроники автомобиля.

Ремонт панели приборов

Не знаете, как снять панель приборов ВАЗ 2110? Для этого необходимо выполнить следующие действия:

• отсоединить провод от минусовой клеммы аккумулятора;
• открутить винты и снять щиток;
• отвернуть винты крепления комбинации приборов к обшивке и, потянув на себя, вынуть комбинацию приборов из гнезда;
• отсоединить жгут проводов от «устройства».

Установка должна выполняться в порядке, точно обратном порядку снятия. Для разборки отверните винты крепления и отсоедините маску со стеклом от корпуса комбинации приборов. Необходимо открутить винты и гайки крепления указателя и вынуть их из корпуса. Сборка производится в порядке, обратном снятию.

Также есть современный способ стилизовать собственный автомобиль в соответствии с тенденциями 21 века. Когда старая «панель» немного надоедает, приходит мысль купить и установить более новую европанель, которая выглядит очень элегантно и красиво. Многие согласятся, что машина тогда станет намного солиднее.

Единственным его недостатком является такой нюанс: чтобы снять старую панель приборов, нужно снять обшивку. В результате на этапе сборки лучше заменить лампочки, которые есть, на гораздо более качественные (Филипс, Осрам и другие). Это поможет забыть об их замене на длительный период. Вы обязательно найдете больше полезной информации, читая другие наши статьи.

Очень часто владельцы ВАЗ решают изменить цветовую гамму приборной панели. Во-первых, потому что это не требует особых знаний и навыков, а во-вторых, не требует больших вложений. В этой статье мы рассмотрим несколько способов настройки дашборда. Будем делать доработки на приборке ВАЗ 2110 старого образца. Но это не значит, что эти доработки нельзя сделать на приборной панели нового образца. Все делается таким же образом.

Светодиоды в панели приборов.

Самый первый и самый простой способ тюнинга приборной панели ВАЗ 2110 — замена штатных лампочек на светодиоды, которые можно купить в любом автомагазине. Снимаем приборную панель ВАЗ 2110 и вынимаем из патронов лампочки накаливания и вставляем на их место светодиоды. Диоды лучше брать просто белые. Когда вы поместите их, они будут выделять немного синего. Честно говоря, выглядит эффектнее, чем родная желтоватая подсветка. Тут действительно есть один недостаток, яркость подсветки уже не будет регулироваться.

Изменение цвета одометра.

Стандартный цвет одометра не внушает доверия, он какой-то зеленый, как экран калькулятора. Но это легко исправить. Нужно просто снять его и аккуратно отклеить пленку с его экрана (лучше поддеть канцелярским ножом). На этом смена цвета одометра закончилась. Мы можем положить его обратно. Но на фото видно, как он стал показывать белые цифры на синем экране.

Светодиодная лента в приборной панели.

Снимаем сам «циферблат» и протираем цветной светофильтр на цифрах с обратной стороны.

Также можно очистить стрелки красного цвета, как это сделали мы. Покрыл их белым лаком.

Теперь подключаем светодиодную ленту. Его можно кинуть прямо на штатный патрон подсветки. В нашем случае мы взяли полоску с зелеными светодиодами. Также не плохо смотрятся красный и синий, тут на любителя.

Кстати, ночью не слепит. А днем ​​все хорошо видно!

Две приборные панели.

Возможна реализация двух способов подсветки приборной панели одновременно. В нашем случае при включении габаритных огней загорается синяя подсветка приборной панели, если яркость уменьшить через реостат, то останется только штатная. Как этого добиться смотрите на фото:

Также можно сделать до 7 видов различных комбинаций подсветки, но это уже не так просто. Здесь нужна управляющая электроника.

Комбинация приборов объединяет приборы управления: спидометр (со счетчиком суточного и общего пробега), тахометр, указатели температуры охлаждающей жидкости, указатели уровня топлива и контрольные лампы. Сигнальные лампы с красным светофильтром запрещают дальнейшее движение.

На некоторых автомобилях может быть установлена ​​электронная комбинация приборов. Отличается только системой управления и принципом работы приборов (стрелки спидометра и тахометра приводятся в движение шаговыми двигателями, при отключении аккумулятора сбрасывается суточный пробег автомобиля и т.д.). В электронной комбинации приборов допускается только замена ламп; при других неисправностях заменяется вся комбинация приборов.

Схема подключения приборов управления (вид сзади)

Проверка приборов управления и их датчиков

Указатель температуры охлаждающей жидкости работает совместно с датчиком, ввернутым в головку блока цилиндров. Датчик имеет термистор (резистор, который меняет свое сопротивление в зависимости от температуры).

Данные для проверки датчика указателя температуры охлаждающей жидкости

Данные для проверки указателя температуры охлаждающей жидкости

Если стрелка постоянно находится в начале шкалы, при включенном зажигании отсоединить провод от датчика и соединить его с массой.

Если стрелка отклоняется, датчик неисправен. Если стрелка не отклоняется, снимите комбинацию приборов, не отсоединяя от нее проводов, включите зажигание и соедините левый вывод указателя температуры, подключенный к штекеру 5 белой колодки комбинации приборов, с массой. Отклонение стрелки укажет на неисправность цепи «датчик-указатель». Если стрелка не отклоняется, указатель или цепь его питания неисправны.

Если указатель постоянно находится в красной зоне, при включенном зажигании отсоединить провод от датчика. Если стрелка отклонилась к началу шкалы, датчик неисправен, если нет, то провод замыкается на массу или указатель не работает. Исправность последнего можно проверить, отсоединив белую колодку комбинации приборов от жгута проводов и подключив его штекер 1 к массе, а штекер 10 к «+» аккумуляторной батареи. При этом исправный указатель (при включенном зажигании) должен иметь стрелку в начале шкалы.

Указатель уровня топлива работает совместно с датчиком, установленным в топливном баке. Датчик представляет собой реостат с резистором из нихромовой проволоки. Подвижный контакт реостата перемещается рычагом с поплавком. На конце рычага имеется дополнительный контакт, замыкающий цепь сигнальной лампы резерва топлива, когда в баке остается 4,0-6,5 л бензина.

Данные для проверки датчика указателя уровня топлива Количество топлива Сопротивление в датчике бака, Ом пустой бак 315–345 половина бака 108–128 полный бак не более 7

Данные для проверки указателя уровня топлива: Положение стрелки Сопротивление стрелки датчика, (при напряжении бортовой сети Ом 13-14 В) в начале шкалы 285-335 в середине шкалы 100-135 в конце шкалы 7-25

Если стрелка указателя постоянно находится в начале шкалы, при включенном зажигании отсоединить розовый провод от датчика и соединить его с массой. Если стрелка отклоняется, датчик или цепь, соединяющая его с массой, неисправны. Если стрелка не отклоняется, снимите комбинацию приборов, не отсоединяя от нее проводов, включите зажигание и подключите к массе правый вывод индикатора, подключенный к штекеру 10 красного блока комбинации приборов. Отклонение стрелки укажет на неисправность цепи «датчик-указатель». Если стрелка не отклоняется, указатель или цепь его питания неисправны.

Если стрелка указателя постоянно показывает полный бак, при включенном зажигании отсоедините провод от датчика. Если стрелка отклонилась к началу шкалы, датчик неисправен, если нет, то провод замыкается на массу или указатель не работает. Исправность последнего можно проверить, отсоединив красную колодку проводов комбинации приборов. При этом для исправного указателя стрелка (при включенном зажигании) должна находиться на отметке «0».

Тахометр и спидометр проверяются на специальных стендах. Как правило, нарушения в их работе связаны с окислением контактов в цепях питания и управления. Спидометр работает совместно с электронным датчиком скорости автомобиля, установленным на коробке передач. Принцип его действия основан на эффекте Холла. Датчик формирует прямоугольные импульсы напряжения (нижний уровень — не более 1 В, верхний — не менее 5 В) с частотой, пропорциональной скорости вращения ведущих колес. 6 импульсов датчика соответствуют 1 м пути автомобиля.

При выходе из строя контрольных приборов или датчиков производится их замена.

Блок индикации бортовой системы мониторинга

Блок индикации устанавливается в консоли панели приборов и обеспечивает звуковую и световую сигнализацию об открытых дверях автомобиля, непристегнутых ремнях безопасности, неисправности наружных фонарей или их цепей, износе передних тормозных колодок, недостаточном уровне из: моторного масла, охлаждающей жидкости, омывающей жидкости. Блок также включает и выключает (с задержкой) внутреннее освещение при открытии любой двери. Прибор выключается, когда в замке зажигания нет ключа. Как только ключ вставлен (но еще не повернут), блок реагирует на открытие двери водителя прерывистым звуковым сигналом (зуммером) в течение 8±2 с, что означает «забытый ключ в замке зажигания». Сигнализация отключается при закрытии двери, извлечении ключа или повороте из положения «0».

После поворота ключа в положение «Зажигание» блок переходит в тестовый режим. При этом включаются все световые индикаторы и зуммер, чтобы водитель мог убедиться, что они работают. При этом поступают сигналы от датчиков уровня (ОЖ, омывающей жидкости и моторного масла).

Если какой-либо датчик показывает недостаточный уровень, по окончании проверки начинает мигать соответствующий индикатор и звучит зуммер в течение 8±2 с. После этого индикатор горит непрерывно, пока ключ зажигания не будет повернут в положение «0».

После запуска двигателя датчики уровня не опрашиваются. Обрабатываются только сигналы датчика износа тормозных колодок, реле контроля исправности ламп (габаритных огней и стоп-сигналов) и концевых выключателей дверей. При возникновении неисправности «Износ тормозных колодок», «Перегорела лампа» или «Дверца не закрыта» раздается звуковой сигнал и мигает соответствующий индикатор. Через 8 ± 2 с он загорается постоянным светом и зуммер выключается. После закрытия двери индикатор гаснет, при других неисправностях продолжает гореть до поворота ключа в положение «0».

Датчик уровня охлаждающей (и омывающей) жидкости состоит из запаянной снизу пластиковой трубки с герконом внутри и поплавком с магнитом, надетым на трубку. Датчик уровня масла — с латунной трубкой. Как только геркон попадает в магнитное поле, его контакты замыкаются. Датчики уровня охлаждающей и омывающей жидкости имеют двухконтактный блок, датчик уровня масла — одноконтактный (второй контакт — масса автомобиля).

Датчик износа тормозных колодок устанавливается в специальное отверстие в передней тормозной колодке и подключается к проводке автомобиля одноконтактным разъемом. Датчики продаются в комплекте с колодками; при их замене датчик устанавливается на внутреннюю колодку.

Маршрутный компьютер

На некоторых автомобилях вместо часов на панели приборов может быть установлен маршрутный компьютер, который показывает время с начала поездки, расход топлива, среднюю скорость движения, расчетный пробег на остатке топлива и температура воздуха снаружи автомобиля. Кроме того, он может работать как будильник.

Снятие комбинации приборов

Наличие значков на приборной панели играет одну из важнейших ролей во время вождения автомобиля. Они отвечают не только за навигацию по системам машины, но и своевременное информирование о возникновении каких-либо неисправностей, поломок и неправильной работе автомобиля. Именно поэтому каждому автолюбителю необходимо знать расположение, расшифровку и обозначение значков на панели приборов ВАЗ.

При резком появлении того или иного индикатора на приборной панели вы сможете вовремя среагировать, что убережет вас от попадания в сложную ситуацию. Зачастую индикаторы служат лишь своеобразным сигнализатором, но при их срабатывании лучше всего сразу ехать в гараж на ремонт или обратиться за помощью в автосервис.

Назначение и расположение основных приборов на панели ВАЗ

Комбинации всех приборов на самой популярной марке (ВАЗ-2110) расположены непосредственно на левой стороне самой панели. Эту часть приборной панели водители часто называют «торпедой». Приборная панель также содержит переключатели различных функций и внешнего вида и набор световых индикаторов. Они отвечают за управление работой осветительного оборудования, обогревателя и других важных агрегатов.

В первую очередь при осмотре приборной панели в глаза падает разнообразие стрелочных приборов и индикаторов под ними, которые оснащены небольшим электронным цифровым окошком и набором сигнальных ламп с различными функциями. Основными элементами здесь являются:

• Образец индукционного спидометра;
• Модель с тахометром;
• Стрелочный указатель для регулировки температуры охлаждающей жидкости;
• Прибор для определения уровня топлива в баке.

Рассмотрим каждое из устройств более подробно.

Совет: если не работают лампочки, индикаторы и стрелочные приборы, то проблема кроется в проводке. Обязательно проверьте блок предохранителей на ВАЗ-2110.

Обозначения в индукционном спидометре

Модели индукционных спидометров получают показания скорости от датчиков, которые расположены непосредственно в конструкции коробки передач. Он отображает фактическое значение скорости автомобиля – шкала колеблется от 0 до 200 км/ч.

Значение деления – это показание 10 км/ч. Однако водитель должен помнить, что любой индукционный спидометр на ВАЗ-2110 будет иметь допустимую погрешность до 3-5 км/ч.

Нижняя и центральная часть спидометра снабжена небольшим окошком с электронным вариантом дисплея, который через 2 строки передает общий пробег за весь период эксплуатации автомобиля и текущее значение пробега.

Обозначения на тахометре

Тахометр находится на левой стороне приборной панели. С помощью этого устройства водитель получает значения текущих оборотов коленчатого вала. Информация поступает на тахометр через бортовой компьютер, который в свою очередь получает эти значения от датчиков на коленчатом валу. Зачастую, если автомобиль дергается при резком нажатии на газ, тахометр будет показывать низкие значения оборотов и будет полностью неисправен.

На шкале все деления разбиты на 5 единиц, а значения оцифрованы на 10 единиц. Максимальные значения ограничены показателем в 80 единиц. Для того, чтобы понять, сколько оборотов сейчас показывает автомобиль, нужно число на тахометре умножить на 100. Сектор находится в пределах от 55 до 60 единиц. заштриховано красным — это сигнал водителю о том, что машина приблизится к критическому числу оборотов.

Совет: при приближении числа оборотов коленчатого вала к красному сектору может произойти резкая остановка и отказ двигателя.

Нижняя средняя часть прибора с помощью электронной индикации отображает реальную температуру окружающего автомобиль воздуха и время.

Обозначения на указателе температуры охлаждающей жидкости

С левой стороны от тахометра расположена универсальная стрелка, регулирующая температуру охлаждающей жидкости. Сигналы о текущих показателях прибор получает от соответствующего указателя температуры охлаждающей жидкости, который расположен рядом с конструкцией ГБЦ и термостатом.

Здесь ценой деления считается 20 градусов, а общие показатели оцифровки начинаются со значения 50 единиц, а заканчиваются делением на 130 градусов. Красным цветом выделена опасная зона работы устройства, которая начинается со значения 105 градусов. Если стрелка прибора начинает попадать в эту зону, двигатель ВАЗ-2110 необходимо немедленно заглушить, а автомобиль остановить.

При перегреве мотора может выйти из строя не только основной комплект блоков силовых агрегатов, но и датчик включения вентилятора, как на ВАЗ-2107.

Обозначения на стрелке указателя уровня топлива в баке

Справа от скоростного спидометра находится указатель, показывающий уровень и вообще наличие бензина в топливном баке вашего автомобиля. Работает за счет датчика в баке, а данные через бортовой компьютер отправляет на весы. Индикаторы стрелочного прибора имеют следующие обозначения:

• 0 — бак у вас полностью пустой (машина сможет работать еще 15-20 минут).
• ½ — в машине еще полбака бензина.
• 1 — автомобиль заправлен с полным баком.

Как расшифровываются значки на установленной панели приборов?

Помимо приборов, на панели также имеются различные значки, загорающиеся при возникновении неисправностей в виде электронных индикаторов. Для водителя они имеют следующие значения:

1. Знак ABS. Этот индикатор загорается только при запуске двигателя и тут же гаснет. Также он может загораться при проблемах с работой антиблокировочных элементов в тормозной системе.
2. Индикатор передней подушки безопасности. Он загорается при неисправности подушек безопасности, прикрепленных к передней части автомобиля.
3. Индикатор, напоминающий о необходимости пристегнуть ремень безопасности. Загорается при запуске двигателя и горит до тех пор, пока вы не пристегнете ремень безопасности.
4. Сигнальная лампа подушки безопасности. Загорается при отключении подушки безопасности передней пары пассажиров.
5. Индикатор обогрева заднего стекла. Он загорится перед включением обогрева заднего стекла.
6. Значок ближнего света.
7. Индикатор дальнего света.
8. Задние противотуманные фары на табличке.
9. Знак передних противотуманных фар.
10. Индикатор, включающийся при неисправностях в электроусилителе.
11. Сигнальная лампа, которая работает, когда двери не закрыты.
12. Лампа регулировки уровня топлива в баке. Загорается только при наличии топлива на 15-20 минут езды.
13. Индикатор левого и правого указателя поворота машины.
