Подключение двухскоростного асинхронного двигателя схема с 6 выводами

11-15. Схема включения двухскоростного асинхронного двигателя

На рис. 11-22 показана схема управления пуском, двухскоростного асинхронного двигателя. Для получения меньшей скорости, когда число полюсов удвоено, нажимают кнопку Пуск М и обмотки статора присоединяются к сети зажимами , т. е. в треугольник. При этом включении обмотка статора создает большее число полюсов. Большая скорость получается при нажатии кнопки Пуск Б, когда включаются контакторы 1Б и 2Б и обмотки статора соединяются при параллельном соединении секций двойной звездой. При этом включении обмотка статора создает меньшее число полюсов. Переключение на большую скорость можно производить без предварительного нажатия кнопки Стоп, т. е. на ходу.
Рис. 11-22. Схема пуска двухскоростного асинхронного двигателя.

© 2021 Научная библиотека

Копирование информации со страницы разрешается только с указанием ссылки на данный сайт

Запуск трехфазных двухскоростных двигателей.

Подключение Даландера

Заточной станок на двигателе Даландера

Недавно попался станок с двухскоростным двигателем, выкладываю его схему.

Меня часто спрашивают, какую защиту сделать этому двигателю? Вот, на схеме – простое тепловое реле (РТ1), настроенное на бОльший ток (около 11 А).

Вот шильдик двигателя:

А вот – его обозначения выводов:

Как думаете, почему вместо схемы подключения показан прямоугольничек ПС (переключатель скоростей)? Правильно, схема тогда была бы в 2 раза больше и сложнее.

19.3. Запуск двухскоростного двигателя с переключающимися полюсами без инверсии вращения

Электрические характеристики элементов контроля и защиты необходимые для выполнения этого типа запуска, как минимум должны быть:

  • Контактор К1, для включения и выключения двигателя на маленькой скорости (PV). Мощность должна быть такой же либо превышать In двигателя в треугольном соединении и с категорией обслуживания АС3.
  • Контакторы К2 и К3, для включения и выключения двигателя на большой скорости (GV). Мощность этих контакторов должна быть такой же либо превышать In двигателя соединенного двойной звездой и категориеи обслуживания АС3.
  • Термореле F3 и F4, для защиты от перегрузок на обоих скоростях. Каждый из них будет измерять In, употребляемый двигателем на защищаемой скорости.
  • Предохранители F1 и F2, для защиты от К.З. должно быть типа аМ и мощностью такой же или превышающей максимальное In двигателя, в каждой из своих двух скоростей.
  • Предохранитель F5, для защиты цепей контроля.
  • Система кнопок, с простым прерывателем остановки S0 и двумя двойными прерывателями движения S1 и S2.

Перейдем к описанию в краткой форме процесса запуска, как на малой скорости, так и на большой:

  • а) запуск и остановка на маленькой скорости (PV).
  • Запуск путем нажатия на S1.
  • Замыкание контактора цепи К1 и запуск двигателя соединенного треугольником.
  • Автопитание через (К1, 13–14).
  • Открытие К1, которое действует как шторка для того, чтобы хотя запущен в движение S2, контакторы большой скорости К2 и К3 не были активизированы.
  • Остановка путем нажатия на S0.
  • б) запуск и остановка на большой скорости (GV).
  • Запуск путем нажатия на S2.
  • Замыкание контактора звезды К2, которое формирует звезду двигателя при коротком замыкании: U1, V1 и W1.
  • Замыкание контактора К3 (К2, 21–22) таким образом, что двигатель работает соединением в двойную звезду.
  • Автопитание через (К2, 13–14).
  • Открытие (К2, 21–22) и (К3, 21–22), которые действуют как шторки для того, чтобы никогда не закрывался К1 в то время, как закрыты К2 или К3.
  • Остановка путем нажатия на S0.

Вспомогательные контакты системы кнопок (S1 и S2, 21–22)действуют как защитные двойные шторки системы кнопок в том случае, если на оба прерывателя попытаются нажать одновременно, чтобы никакой из контакторов не активизировался и эти контакты можно было бы убрать в том случае, если есть защитные шторки механического типа между К1 и К2.

Рисунок 19.3 – Цепи мощности и контроля для запуска двигателя с переключаемыми полюсами

Двухскоростной асинхронный электродвигатель

Обмотки двухскоростного двигателя выглядят таким образом:

Схема двухскоростного двигателя Даландера

При подключении выводов U1, V1, W1 такого двигателя к трехфазному напряжению он будет включен в “треугольник” на пониженную скорость.

А если выводы U1, V1, W1 замкнуть между собой, а питание подать на выводы U2, V2, W2, то получатся две “звезды” (YY), и скорость будет в 2 раза выше.

Что будет, если обмотки вершин треугольника U1, V1, W1 и середин сторон U2, V2, W2 поменять местами? Я думаю, ничего не изменится, тут дело только в названиях. Хотя, я не пробовал. Кто знает – напишите в комментариях к статье.

Электродвигатели многоскоростные

Многоскоростные электродвигатели изготавливаются на базе основного исполнения односкоростных двигателей и подразделяются на:

  • двухскоростные с отношением числа оборотов 1500/3000 (4/2 — число полюсов), 1000/1500 (6/4), 750/1500 (8/4), 750/1000 (8/6), 500/1000 (12/6)
  • трехскоростные — 1000/1500/3000 (6/4/2), 750/1500/3000 (8/4/2), 750/1000/1500 (8/6/4)
  • четырехскоростные — 500/750/1000/1500 (12/8/6/4)

Схемы подключения двухскоростных электродвигателей отличаются в зависимости от соотношения числа оборотов. При соотношении 1/2, т. е — 1500/3000, 750/1500 и 500/1000 применяется следующая схема:

При соотношении 2/3 и 3/4, т.е -1000/1500, 750/1000 применяется другая схема:

Схема подключения трехскоростных электродвигателей:

Схема подключения четырехскоростных электродвигателей:

Основные технические характеристики двухскоростных двигателей

МаркаМощн. кВтОб/минТок, АМомент Н*мIп/IнМомент инерции кгм 2Масса кг
1500/3000 об/мин
АИР132S4/26145512,539,470,03270
7,1290014,623,47
АИР132М4/28,5145517,355,87,50,04583,5
9,5292519,1318,5
АИР180S4/217147034,51106,70,16170
20293039,365,26,4
АИР180М4/222147043,71437,50,2190
26293550,584,67,5
5А200М4/227147553,41757,40,27245
35294564,91147,2
5А200L4/230147057,619570,32270
38294567,81237
5А225М4/242148081,727170,5345
48296087,61557,5
5АМ250S4/25514851023547,31,2485
6029751141937,8
5АМ250М4/26614851214247,21,7520
8029701482577,2
1000/1500 об/мин
АИР132S6/459651249,55,60,05368,5
5,5143511,136,65,7
АИР132М6/46,797016666,20,07481,5
7,5144014,749,76,2
АИР180М6/41597533,61476,60,27180
171450331126
5А200М6/420980441956,50,41245
22146042,21446
5А200L6/42498055,22346,90,46265
27148051,51746,5
500/1000 об/мин
АИР180М12/6748522,41384,50,27200
1397525,91276
5А200М12/6848530,615840,41245
1598030,11466
5А200L12/61048531,119740,46265
18,597536,31816
5А225М12/61448543,927640,65320
2598048,52446
5АМ250S12/61649556,53094,41,2435
3099058,32896,6
5АМ250М12/618,549060,136141,4455
3698571,13495,3
750/1500 об/мин
АИР132S8/43,67159,748,14,80,05368,5
5143510,333,35,9
АИР132М8/44,771512,462,850,07482
7,5144015,849,76,4
АИР180М8/41373033,61705,50,27180
18,5146535,91216,7
5А200М8/41573040,21965,30,41245
22146042,21446,4
5А200L8/4177253922450,46275
24145045,51585,5
5А225М8/42373555,32995,50,7330
34147562,72206,5
5АМ250S8/43374075,34265,31,2435
47148087,23036,4
5АМ250М8/43774081,547861,4465
55148099,83557
750/1000 об/мин
АИР132S8/63,27258,742,24,60,05368,5
49659,139,65
АИР132М8/64,572011,959,75,40,07481,5
5,597012,354,16
АИР180М8/61173026,31445,30,27180
1597030,11486
5А200М8/61573035,41965,50,41245
18,597537,21816
5А200L8/618,573043,62425,50,46265
2397546,22256
5А225М8/62274051,728460,7330
3098558,62916
5АМ250S8/63074070,838761,2435
3799073,23576,4
5АМ250М8/64274093,25425,51,4485
5098596,64856,1

Устройство и конструкция

Конструктивно двухскоростные электродвигатели отличаются от стандартных, особой конструкцией статора, ротор – обычный короткозамкнутый. Наиболее распространённые типы конструкции двухобмоточных электродвигателей:

  • с двумя зависимыми обмотками;
  • с двумя независимыми обмотками.

Устройство двухскоростных электродвигателей с двумя зависимыми обмотками может отличаться исходя из соотношения числа полюсов – 1:2, 3:2, 4:3. При соотношении частоты вращения 1:2, используется одна полюснопереключаемая обмотка статора по схеме Даландера. При соотношениях 3:2, 4:3 – одна полюснопереключаемая обмотка по методу амплитудно-фазной модуляции.

При использовании зависимых обмоток 2-х скоростные электродвигатели производятся в стандартных габаритах, независимые – имеют незначительно большие размеры.

Стоит обратить внимание, двухскоростной электродвигатель АИР на каждой частоте вращения будет выдавать разную мощность. В тоже при использовании частотных преобразователей, мощность остается не изменой. Большинство общепромышленных приводов, согласно руководству по эксплуатации, не предусматривают работу с частотными преобразователями. Преобразователи частоты могут уменьшить паспортный ресурс в разы или вывести оборудование из строя

Схемы подключения

Схемы подключения асинхронных двухскоростных электродвигателей зависят от соотношения числа оборотов:

  • 500/1000, 750/1500, 1500/3000 об/мин – треугольник-двойная звезда (Δ/YY)
  • 500/750, 1000/1500, 750/1000 об/мин — тройная звезда — тройная звезда (YYY/YYY)

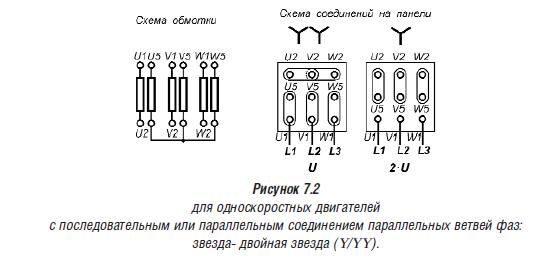

На чертежах показано устройство схемы обмотки двухобмоточных электродвигателей и принцип подключения двигателя на 2 скорости.

Теоретическая часть схемы подключения двухскоростного двигателя изложена мною на Дзене пару дней назад.

В этой статье выкладываю фото и схемы практического включения двухскоростного электродвигателя.

Двигатель работает на гидростанции. На пониженной скорости он дает малое давление, позволяющее управлять механизмами с гидравлическим приводом более точно. На повышенной скорости – давление возрастает примерно в 2 раза, и скорость перемещения соответственно.

Тут по китайски написано: «Две звезды» и «Треугольник»:

Как реализована защита двигателя: отдельная защита на каждую скорость, т.к. номинальные токи двигателя разные:

Коротко о схеме включения двигателя Даландера. Двигатель включается через реле времени с задержкой отключения.

Реле времени 215А2 включается сразу, а отключается через 5 секунд. Это нужно, чтобы двигатель и контакторы не дергать по пустякам, и кратковременные остановки гидравлических перемещений не отключали двигатель гидростанции.

Далее реле 261К0 включает режим работы треугольник, реле 261К1 – звёзды.

Практическая реализация схемы подключения двухскоростного электродвигателя

На практике мне попадались только схемы на переключателях ПКП-25-2. Это универсальное чудо советской коммутации, у которого может быть миллион возможных сочетаний контактов. Внутри есть кулачок (их тоже несколько вариантов по форме), который можно переставлять.

Это реальная головоломка и ребус, требующий высокой концентрации сознания. Хорошо, что каждый контакт просматривается в небольшую щёлку, и можно посмотреть, когда он замкнут или разомкнут. Кроме того, через эти прорези в корпусе можно чистить контакты.

Количество положений может быть несколько, их количество ограничивается упорами, показанными на фото:

Переключатель пакетный ПКП-25-2

Переключатель ПКП 25. Головоломка на любителя.

Переключатель пакетный ПКП-25-2 – контакты
