Обозначение электрических двигателей на схеме по ГОСТ

Для того чтобы нарисовать электрическую схему, применяют условные графические обозначения всех элементов. Так в упрощенном варианте можно изобразить любой элемент – резистор, конденсатор, электродвигатель и т.д. Они стандартизированы для основных видов элементов, в этой статье мы рассмотрим обозначения электрических двигателей на схеме.

• Графическое обозначение электрических машин
• Двигатели постоянного тока
• Асинхронные машины
• Синхронные машины
• Генераторы
• УГО других видов электрических машин
• Заключение

Графическое обозначение электрических машин

Для схематичного обозначения была разработана специальная система ЕСКД, согласно которой на чертеже можно отобразить любой двигатель. Его представляют в виде окружности, рядом с которой может указываться буквенное обозначение. Например, ДГ — главный двигатель, ДШ — электродвигатель подачи шпинделя станка, ДО — насоса охлаждения и т. п. Рассмотрим, какие УГО стандартизирует система, полный их перечень приведен в ГОСТ 2.722-68

Двигатели постоянного тока

Машины постоянного тока имеют условное обозначение в зависимости от варианта возбуждения. На рисунке представлен электродвигатель постоянного тока с различными вариантами УГО.

Кроме этого, существует множество устройств с дополнительными функциями. Например, реверсивный электродвигатель с двумя обмотками или с параллельным возбуждением и вибрационным регулятором скорости вращения. Ниже приведены УГО таких устройств.

Асинхронные машины

Асинхронные электродвигатели изображаются на чертежах в виде окружности, внутри которой меньшая окружность, отображающая ротор.

На иллюстрации представлено графическое обозначение асинхронной электрической машины с короткозамкнутым ротором на однолинейной схеме. Для трехфазной сети символическое представление мотора с фазным и короткозамкнутым выполняется подобным образом, отличие состоит лишь в количестве проводов и подключении цепи ротора.

При этом если электродвигатель трехфазный, указывается схема соединения обмоток. Например, соединение звездой обозначается так:

Каждый тип трехфазных асинхронных машин имеет разный вид на чертеже. Ниже приведены варианты графического обозначения двигателей различного исполнения.

Синхронные машины

Синхронные машины по ГОСТ представлены в виде, который указан на нижеприведенной иллюстрации, при этом схема легко читается даже неспециалистом.

Явнополюсная машина с обмоткой на якоре, отображается на схеме в виде двух окружностей, здесь и к наружной, и к центральной подведены провода (к статору и ротору соответственно).

Если обмотки соединены треугольником, то синхронный электродвигатель будет изображен на чертеже несколько иначе.

Остальные разновидности УГО типов электродвигателей на схемах представлены с описанием на рисунке ниже.

Генераторы

Обозначение трехфазных генераторов, как и синхронных двигателей, имеет одинаковое графическое начертание. Ниже приведены изображения, которые отображаются на схеме.

УГО других видов электрических машин

Кроме распространенных устройств, применяются специальные, которые также имеют свое обозначение на схеме.

Специальные приборы типа сельсин-датчиков и приемников имеют кроме графического обозначения еще и буквенное описание, что проиллюстрировано на рисунке ниже.

Двигатель–преобразователь имеет изображение на схеме в соответствии с УГО. Его начертание на схеме приведено на иллюстрации.

Здесь представлены устройства, у которых имеется коллекторный узел. Он имеет УГО в виде двух прямоугольников по сторонам окружности.

Заключение

Графическое обозначение электрических машин на схемах выполняется согласно ГОСТ 2.722. При составлении схемы, необходимо руководствоваться данной документацией. В ней описаны все необходимые машины, а также указываются размеры окружности и других элементов рисунка, которые должны быть на чертежах и другие требования к чертежу.

Adblock
detector

Условные графические обозначения в электрических схемах

Страница 16 из 54

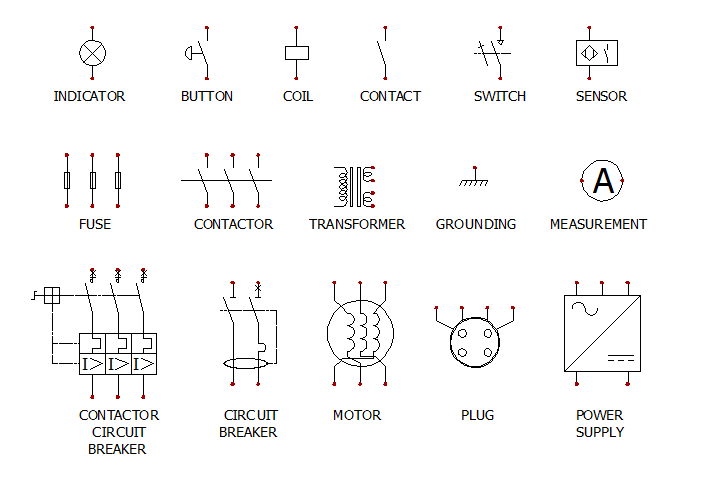

Для единообразного понимания и облегчения чтения чертежей все элементы электрических схем (контакторы, автоматические выключатели, кнопки, реле, контакты, обмотки аппаратов) изображаются условными графическими обозначениями. Наиболее часто встречающиеся условные обозначения приведены в табл. 6. На схемах всем элементам одного аппарата дают одинаковое буквенное обозначение, которое указывает основную функцию, выполняемую этим аппаратом, например: П — пускатель магнитный, В и Н — контакторы или магнитные пускатели направления вращения электродвигателя вперед или назад, РВ — реле времени, РТ — реле токовое, УП — универсальный переключатель и т. д. Все элементы аппаратов на схеме показываются в положении, когда они не находятся под напряжением и по их обмоткам не протекает ток.

Рис. 27. Схема ручного и автоматического управления асинхронным электродвигателем с короткозамкнутым ротором

Таблица 6

Условные графические обозначения в схемах

Контакты, которые замыкаются при протекании тока в обмотке управляющего ими аппарата(контактора, магнитного пускателя, реле), называются замыкающими; контакты, которые при тех же условиях размыкаются, называются размыкающими. При прекращении протекания тока в обмотке управляющего аппарата контакты возвращаются в исходное положение. В качестве примера построения схем на рис. 27 изображена схема ручного и автоматического управления асинхронным короткозамкнутым электродвигателем с помощью упомянутого ранее блока управления БУ5140. На схеме буквами АВ обозначен автоматический выключатель А3124, Р — рубильники, Пр — предохранитель, УП — универсальный переключатель режимов управления (ручного р и автоматического а), ТР — тепловое реле и его размыкающие контакты, П — пускатель магнитный, его обмотка и контакты. Ручной пуск электродвигателя осуществляется поворотом рукоятки универсального переключателя УП в положение р, при этом замыкается цепь питания обмотки пускателя, пускатель замыкает свои главные контакты и включает электродвигатель. Автоматическое управление пуском электродвигателя осуществляется при повороте рукоятки универсального переключателя в положение а. При получении импульса от внешнего датчика (реле) его контакт АС (на схеме очерчен пунктиром) замыкается, обмотка пускателя получает питание и пускатель включает электродвигатель. Остановка электродвигателя осуществляется поворотом рукоятки переключателя в положение «О».
