Как распределяется крутящий момент — журнал За рулем

Может ли крутиться колесо, если крутящий момент на нем равен нулю? И куда вообще девается этот момент по дороге от маховика двигателя к колесам?

PRIVOD

Мы перестали спорить в курилках на технические темы. А жаль. Какой нормальный мужик откажется побазарить о том, как распределяется по колесам крутящий момент мотора? Или хотя бы постоять рядом, храня молчанье в важном споре. Не сериалы же нам обсуждать!

Про мощности и скорости спорить неинтересно, а вот момент — дело другое! Разброд мнений здесь гарантирован. По секрету скажем, что даже «доценты с кандидатами» сгоряча давали противоположные ответы на простые, казалось бы, вопросы. В итоге истину удалось постичь только после длительной дискуссии с представителями заводов ГАЗ и УАЗ и нескольких профильных вузов, а также в результате консультаций с зарубежными коллегами.

Предлагаем всем желающим попытаться найти правильные ответы в предложенных нами ситуациях. А предварительно перечислим условия, которые следует учитывать при выборе правильного варианта.

Во всех ситуациях условно считаем, что трение и прочие потери отсутствуют как класс. Нагрузки на колеса — одинаковые. Продольная и поперечная развесовки — равномерные. Условия сцепления шин с покрытием — одинаковые, если иное не оговорено. Все дифференциалы — симметричного типа. Момент, передаваемый двигателем на конкретный дифференциал, условно принимаем за 100%.

* Для разминки — первый вопрос. В нем скрыта маленькая «нехорошесть»: если ответ на него останется непонятен, то ко второму вопросу переходить бессмысленно.

2-uslovn-Zalacha-diff-CP-222

Условные обозначения.

ВОПРОС № 1

2-1-Zalacha-diff-CP

Автомобиль сел на брюхо и беспомощно крутит ведущими колесами в воздухе. Чему при этом приблизительно равен момент на маховике двигателя?

А — нулю

Б — зависит от оборотов

В — заявленной паспортной величине

Г — зависит от включенной передачи

Правильный ответ: А

Тем, кому непонятен ответ, поясняем: момента без сопротивления не бывает! Представьте себе электрическую розетку, рядом с которой стоит неподключенный утюг. Напряжение в розетке есть, но отдаваемый ток — нулевой. Так и здесь: двигатель не совершает никакой полезной работы, колеса не встречают сопротивления, а потому и момент отсутствует.

* Если это понятно, то даем задание более сложное — уже с участием дифференциала. Тем, кто подзабыл, что это такое, рекомендуем заглянуть в подсказку ниже.

C чем его едят

1-2-Zalacha-diff-CP

Дифференциал (от лат. differentia — разность, различие) — механизм, обеспечивающий вращение ведущих колес с разными скоростями (например, в повороте). Реальные условия движения автомобиля обусловливают разницу в угловых скоростях его колес. Почему? Потому, что они проходят пути разной длины (в повороте или по неровностям) и радиусы качения также различны. Поэтому ведущие колеса работают с участием межколесных и межосевых дифференциалов — чтобы не возникал так называемый паразитный (тормозящий) крутящий момент на одном из колес, как это бывает на поворотной оси телеги с цельной осью. Дифференциал, распределяющий крутящий момент между выходными валами поровну, называют симметричным.

ВОПРОС № 2

Автомобиль ВАЗ‑2107 едет по кругу на четвертой передаче. Как приблизительно распределены моменты на его задних колесах?

2-2-Zalacha-diff-CP

А — поровну

Б — обратно пропорционально частоте вращения каждого из колес

В — в зависимости от силы сцепления с дорогой и от нагрузок

Г — прямо пропорционально частоте вращения каждого из колес

Правильный ответ: А

Моменты распределены поровну: по-другому симметричный дифференциал просто не умеет себя вести. Напоминаем, что трение и прочие потери мы условились не учитывать

*Если и это понятно, то усложняем вопросы.

ВОПРОС № 3

У ВАЗ‑2107 при включенной передаче одно ведущее колесо вывешено в воздухе. Как приблизительно распределены моменты на задних колесах, если принять момент, поступающий от двигателя, за 100%?

2-3-Zalacha-diff-CP

А — 100% на вращающемся колесе и 0% на неподвижном

Б — на обоих колесах момент равен нулю

В — в зависимости от сцепления неподвижного колеса с дорогой

Г — пропорционально оборотам двигателя

Правильный ответ: Б

Почему нулю, если колесо крутится? Дело в том, что полезной работы двигатель не совершает. Висящее колесо не испытывает сопротивления, а потому и момент на нем нулевой. На неподвижном колесе, само собой, момент также равен нулю.

*Теперь переходим к полноприводным автомобилям: здесь к межколесным дифференциалам добавлен межосевой.

ВОПРОС № 4

Chevrolet Niva едет по кругу на четвертой передаче. Включена блокировка межосевого дифференциала. Каково приблизительное соотношение моментов на всех колесах, если принять момент, поступающий от двигателя, за 100%?

2-4-Zalacha-diff-CP

А — по 25% на каждом

Б — по 50% на каждом

В — пропорционально оборотам двигателя

Г — на колесах каждой оси моменты делятся поровну, а распределение по осям — в зависимости от нагрузок и сил сцепления

Правильный ответ: Г

Межколесные дифференциалы на каждой из осей делят моменты поровну, как и в предыдущих примерах. Если бы межосевой дифференциал оставался свободным, каждому колесу досталось бы по 25% крутящего момента. Но водитель его заблокировал, а потому распределение между осями стало зависеть от конкретной дорожной ситуации. В пределе (колеса одной из осей стоят на сухом асфальте, а колеса другой — на гладком льду) практически весь момент реализуется на асфальте.

*А теперь предположим, что мы немножко застряли.

ВОПРОС № 5

У вседорожника Chevrolet Niva при включенной передаче одно ведущее колесо вывешено в воздухе. Водитель заблокировал межосевой дифференциал. Как приблизительно распределены моменты на всех четырех колесах?

2-5-Zalacha-diff-CP

А — на вывешенном колесе 0%, на втором колесе той же оси 0%; на другой оси моменты на каждом из колес равны половине момента, поступающего на ее дифференциал от двигателя

Б — на вывешенном колесе 0%, на остальных — по 33,3% момента, поступающего от двигателя

В — на всех колесах по 25% момента, поступающего от двигателя

Г — в зависимости от нагрузок и сил сцепления

Правильный ответ: А

Висящее в воздухе колесо не работает — следовательно, момент на нем нулевой. То же относится к другому колесу на этой оси: незаблокированный межколесный дифференциал обеспечил равенство. А вот другая ось работает в штатном режиме. И ненулевые моменты на ее колесах при свободном межколесном дифференциале равны между собой.

*Теперь попробуем заблокировать межколесный дифференциал!

ВОПРОС № 6

Полноприводный вседорожник едет по кругу на четвертой передаче. Включена блокировка заднего дифференциала. Межосевой дифференциал не заблокирован. Каково приблизительное соотношение моментов на колесах?

2-6-Zalacha-diff-CP

А — на каждом по 25% момента, поступающего к межосевому дифференциалу от двигателя

Б — на каждом по 50% момента, поступающего от двигателя

В — зависит от оборотов мотора

Г — на передних колесах по 25%. Остальные 50% распределяются между задними колесами пропорционально нагрузке на них и силам сцепления.

Правильный ответ: Г

Благодаря работающему межосевому дифференциалу задний мост получает столько же ньютон-метров, сколько и передний. Но реальное соотношение моментов на его колесах уже зависит от конкретной дорожной ситуации, поскольку блокированный межколесный дифференциал ничего не выравнивает. Если одно из колес зависнет в воздухе, то всё достанется второму колесу, а если сцепление одинаковое, то и дележ будет равным. Поэтому соотношение моментов определяется нагрузками и силами сцепления. ;

*Попытаемся застрять еще раз.

ВОПРОС № 7

У полноприводного вседорожника при включенной передаче одно заднее колесо вывешено в воздухе. Включена блокировка заднего дифференциала. Межосевой дифференциал не заблокирован. Каково примерное соотношение моментов на колесах, если условно принять момент, поступающий от двигателя, за 100%?

2-7-Zalacha-diff-CP

А — 100% на колесе, касающемся земли, 0% на вывешенном и по 25% на передних колесах

Б — 50% и 50%

В — 25% и 25%

Г — 50% на колесе, касающемся земли, 0% на вывешенном и по 25% на передних колесах

Правильный ответ: Г

Межосевой дифференциал поделил моменты между осями поровну. Висящее колесо не испытывает сопротивления, а потому его момент равен нулю. За него отдувается другое колесо на этой оси, толкающее машину, — и весь передающийся назад крутящий момент (50% общего) достается именно второму колесу.

*Напоследок напомним основные принципы, которые помогут разобраться в моментах, осях и дифференциалах.

  • Там, где нет сопротивления, момент всегда равен нулю.
  • Заблокированный межколесный дифференциал фактически превращает ось автомобиля в аналог колесной пары железнодорожного вагона. Но даже при этом момент на вывешенном колесе равен нулю.
  • На вывешенном колесе момент равен нулю независимо от того, блокирован дифференциал или нет.
  • Симметричный дифференциал всегда выравнивает моменты: межосевой — на осях, межколесный — на колесах.

Всем удачи на дорогах — без зависших колес и нулевых моментов!

Как работает дифференциал

10

Дифференциал состоит из корпуса (1), шестерен-сателлитов (2) и полуосевых шестерен (3). Корпус обычно совмещен с ведомой шестерней главной передачи (4). Шестерни-сателлиты играют роль планетарного механизма и соединяют полуосевые шестерни с корпусом дифференциала. Полуосевые (солнечные) шестерни соединены с ведущими колесами через полуоси.

Ведомая шестерня главной передачи вращает корпус с сателлитами, который в свою очередь вращает шестерни полуосей. Когда автомобиль движется идеально прямо, сателлиты неподвижны относительно своих осей. Но как только движение становится неравномерным (например, при повороте), сателлиты начинают собственные фуэте, ускоряя одну полуось и замедляя другую.

Если сцепление колес с покрытием разное, то крутящий момент, реализуемый на скользком покрытии, ограничен коэффициентом сцепления шины с дорогой. Чем меньше сопротивление, тем ниже момент на этом колесе. Но таким же становится момент и на другом колесе той же оси. А вот если заблокировать дифференциал, то дележка моментов между колесами происходит в соответствии с силами их сопротивлений (или сцеплений) с дорогой.

В так называемых дифференциалах повышенного трения сателлиты изначально лишены возможности вращаться свободно. Это сделано как раз для того, чтобы при вывешивании или проскальзывании одного колеса машина беспомощно не застревала. Если с обычным дифференциалом в таких случаях моменты на колесах падают до нуля, то его «коллега» с повышенным трением оставляет им запас, равный заложенному в него моменту трения! Получается эдакий облегченный вариант полной блокировки, помогающий выбраться из неприятных ситуаций, если это позволяет сила трения на колесе с лучшим сцеплением.

Все о дифференциалах: крутящий момент истины

Может ли крутиться колесо, если крутящий момент на нем равен нулю? И куда вообще девается этот момент по дороге от маховика двигателя к колесам?

Все о дифференциалах: крутящий момент истины

Трансмиссия экскаватора-погрузчика – важнейший фактор его эффективности – Основные средства

Между двигателем и колесами

Точность и качество управления экскаватором-погрузчиком, его маневренность во многом зависят от используемого типа трансмиссии. В современных машинах используются два основных вида: гидродинамическая трансмиссия, которую также называют гидромеханической, и гидростатическая, или гидрообъемная.

Преимущества и недостатки видов трансмиссии

В современных экскаваторах-погрузчиках используются в основном гидравлические трансмиссии – гидродинамические и гидростатические (гидрообъемные).

В устройстве гидродинамической трансмиссии основную роль играют лопастные динамические насосы и турбины. Мощность передается напрямую, с помощью гидромуфты или гидротрансформатора. Это обусловливает и возможность передачи большей мощности, чем может передать аналогичная гидростатическая трансмиссия. Отсутствие трубопроводов, РВД – существенный «плюс» использования этого типа трансмиссии. В гидродинамических трансмиссиях обычно используется от трех до шести передач, задающих скорость движения вперед/ назад. Существует две схемы переключения передач. Механическое переключение осуществляется с помощью стандартной КП, этот тип переключения получил название PowerShuttle. А вот переключение передач с использованием автоматических или полуавтоматических КП обозначается термином PowerShift. Для переключения скоростей в системе PowerShuttle требуется остановка машины, а с помощью системы PowerShift переключение можно производить под нагрузкой, то есть буквально на ходу.

Второй тип трансмиссии – гидростатическая: от гидронасоса вращение передается на гидромотор, приводящий в движение колеса. Она характеризуется простотой обслуживания, широкими функциональными возможностями, имеет компактные размеры и небольшую массу. Благодаря сравнительно простой конструкции с минимальным числом элементов гидростатическая трансмиссия очень надежна. Управление экскаватором-погрузчиком с такой трансмиссией осуществляется без механической связи, что дает возможность конструктору более свободно, не придерживаясь жестких рамок, выбирать расстояние между приводом и ведомыми узлами. Также гидростатическая трансмиссия характеризуется бесступенчатым регулированием скорости движения, возможностью направлять дополнительную мощность, отключив трансмиссию, на те или иные гидравлические компоненты машины. Гидростатическая трансмиссия обеспечивает «миллиметровую» точность при движении экскаватора-погрузчика, она долговечнее, но и дороже гидродинамической. И это, пожалуй, единственный ее существенный «минус».

Гидравлические трансмиссии дают возможность реализовывать несколько режимов управления колесами машин: управление одной осью, всеми колесами одновременно «след в след» либо «крабовый ход».

CNH: историческое первенство плюс современные достижения

Корпорация CNH сегодня объединяет 12 брендов. Два из них, предприятия Case Construction и New Holland Construction, производят экскаваторы-погрузчики, которые пользуются спросом в мире, в том числе и в России.

Компания Case является пионером в области производства экскаваторов-погрузчиков: серийный выпуск первой в мире подобной машины Case 320 был начат в 1957 г. В дальнейшем, вплоть до настоящего времени, компания только совершенствовала и расширяла модельный ряд выпускаемых ею экскаваторов-погрузчиков. Сегодня на планете работает около 750 млн машин Case!

В 2010 г. инженеры Case представили покупателям экскаваторы-погрузчики серии T, которая сегодня успешно реализуется на российском рынке. Все шесть моделей серии комплектуются двигателями FPT Industrial мощностью от 86 до 110 л.с. Машины отличаются оригинальным внешним и внутренним дизайном. В модели серии был внесен ряд изменений, улучшивших их эксплуатационные характеристики по сравнению с параметрами машин предыдущих серий.

Трансмиссия для экскаваторов-погрузчиков Case поставляет итальянская компания Carraro SpA. Это международная промышленная группа со штаб-квартирой в итальянской Падуе. С 1970-х гг. компания сосредоточилась на производстве трансмиссионных систем, и сегодня кроме производства в Италии заводы Carraro успешно работают в Индии, Польше, Аргентине, Германии, КНР.

На заводе CNH Industrial в Набережных Челнах сегодня серийно производится одна из моделей серии – экскаватор-погрузчик Case 570T 2WD. Это самая легкая модель серии с эксплуатационной массой 7,71 т. В ней используется трансмиссия Carraro 2WD TLB1 с сервоуправлением PowerShuttle. В моделях серии T применяются КП PowerShuttle и КП PowerShift. В случае использования систем PowerShift оператор может управлять четырьмя скоростями вперед и таким же количеством скоростей заднего хода, причем гидравлически управляемые муфты и клапаны управления позволяют плавно переключать скорости на ходу, мягко менять направление движения. Если покупатель приобретает машину для эксплуатации на строительных объектах, где отсутствует твердое покрытие и экскаватору-погрузчику необходимо мощное сцепление с опорной поверхностью, то в Case могут помочь, установив, например, предлагаемую в качестве опции трансмиссию Carraro 4WD TLB1, и покупатель получит полноприводную мод. 570T 4WD.

Если говорить о мостах, то в мод. 570T 2WD конструкторы Case использовали надежный передний рулевой мост собственного производства CNH. Он монтируется по схеме «шарнир выше центра» и имеет возможность качания на ±10,5°. Во всех остальных моделях серии используется также трансмиссия Carraro. В мод. 570Т 4WD задействован передний мост Carraro 26.17 с возможностью качания на ±8,5°, а остальные модели комплектуются мостами, качающимися на ±11°. В качестве задних мостов на всех модификациях применяются мосты Carraro 28.32M жесткого типа, причем в мод. 580Т, 580ST и 590ST предусматривается возможность блокировки дифференциала переднего моста, а в мод. 695ST оператор может блокировать дифференциал как переднего, так и заднего моста. Совмещая в конструкции мосты качающегося и жесткого типа, специалисты Case обеспечили машинам серии T хорошую устойчивость даже при работе на очень неровных поверхностях.

New Holland производит экскаваторы-погрузчики уже более полувека, а точнее с 1966 г. И последние 20 лет компания успешно реализует эту спецтехнику на нашем рынке. Экскаваторы-погрузчики серии B отличаются высокой маневренностью и экономичностью расхода топлива, который снижен не менее чем на 10% по сравнению с аналогами других марок. В мод. В90В применяется трансмиссия PowerShuttle 4×4 с механизмом блокировки дифференциала на задней оси. Трансмиссия в мод. В110В предлагается покупателям в двух исполнениях: основной вариант 4х4 и в качестве опции трансмиссия с колесной формулой 4х2.

Четырехскоростная КП с сервоприводом производит переключение плавно даже при резком изменении направления движения. В трансмиссии 4х2 обеспечивается переключение передач при полной нагрузке. Такая особенность конструкции упрощает перемещение экскаватора своим ходом на значительные расстояния, а также сокращает время рабочего цикла.

В 2017 г. модельный ряд серии был дополнен экскаватором-погрузчиком мод. В80В. В машине используется надежная и долговечная трансмиссия Carraro 4WD 4×4 PowerShuttle. Задний мост у В80В жесткий, фиксированный, а передний – качающийся на угол ±8°. Такой мост обеспечивает хороший контакт колес с опорной поверхностью, придает машине устойчивость, позволяет даже по бездорожью осуществлять движение без пробуксовки.

Во всех моделях экскаваторов-погрузчиков NH серии B также используется трансмиссия Carraro с КП PowerShuttle 4×4, задняя ось оснащается механизмом блокировки дифференциала. Имеется кнопка отключения трансмиссии, с помощью которой оператор имеет возможность направить всю мощность двигателя за счет отключения трансмиссии на повышение гидравлической энергии фронтального навесного оборудования.

Штатно машины комплектуются многоцелевым ковшом погрузчика и, естественно, экскаваторным оборудованием. Имеется выделенная гидравлическая линия для подключения отдельных видов навесного оборудования, эксплуатация которых требует дополнительной мощности. С помощью специальной переходной панели на машины быстро устанавливают и демонтируют гидромолоты, ковши различного типа и емкости, вилы.

PM-TEREX и ELAZ единодушны в выборе трансмиссии

Экскаватор-погрузчик от ЗАО «Тверской экскаватор» мод. TLB 825 массой 7,6 т обладает отличной управляемостью и маневренностью на строительной площадке, а возможность торможения одним бортом сокращает диаметр разворота. Серийный выпуск мод. TLB 825 начался в 2015 г. Пока это единственный экскаватор-погрузчик тверского завода. От двигателя Perkins усилие передается к колесам с помощью трансмиссии Carraro SynchroShuttle с сервоуправлением и синхронизирующим гидротрансформатором с передаточным отношением 2,88. Мосты Carraro с рабочими дисковыми тормозами и полностью разгруженными полуосями, с планетарными бортовыми редукторами в ступицах колес хорошо выдерживают самые тяжелые условия эксплуатации, демонстрируя высокую грузоподъемность и оптимальное тяговое усилие. Передний качающийся мост с углом качания ±16° гарантирует машине высокую устойчивость.

Режим 4WD, означающий привод на все колеса, используется для повышения проходимости машины. А вот эксплуатация в режиме 2WD характеризуется экономией топлива и бережной эксплуатацией трансмиссии при самостоятельном перемещении экскаваторов-погрузчиков с объекта на объект.

Синхронизированная 4-ступенчатая КП с сервоуправлением позволяет переключать передачи под нагрузкой, резко, но безопасно менять направление движения машины.

С 2013 г. на АО «ПО ЕлАЗ» работает линия по сборке четырех моделей серии ELAZ-BL из машинокомплектов экскаваторов-погрузчиков Tarsus, разработанных турецкой компанией Ҫukurova. Экскаваторы-погрузчики ELAZ-BL – это еще один показательный пример импортозамещения в отрасли. Производство ELAZ-BL полностью локализовано в России. Безопасность, надежность и экологичность модельного ряда ELAZ-BL подтверждается соответствующими сертификатами, а российская сборка дает определенные привилегии покупателю при приобретении техники. Экскаваторы-погрузчики ELAZ-BL оснащаются мостами Carraro, передним и задним, а также полуавтоматической трансмиссией Carraro, причем с возможностью электрогидравлической блокировки дифференциала на задней оси. Угол качания передней оси составляет ±16°. В стандартной комплектации привод осуществляется на все колеса. Включение полного привода происходит с помощью переключателя на передней приборной панели. Переключение между режимами 2WD и 4WD электрогидравлическое, а переключение трансмиссии на нейтраль производится джойстиком погрузочного устройства. Трансмиссия может отключаться оператором нажатием кнопки в кабине, а также включением тормозной системы. Надо сказать, что нагрузка на машину, будь то погрузка или разгрузка грузов, или движение по склону, совершенно не влияет на процесс переключения скоростей. Максимальная скорость машины – до 40 км/ч.

Трансмиссия экскаваторов-погрузчиков Bobcat – от разных производителей

Bobcat – эту марку спецтехники знают сегодня даже люди, мало связанные со строительно-дорожным оборудованием. Что касается экскаваторов-погрузчиков Bobcat, то в серии В, которую Bobcat успешно реализует на российском рынке, компания учла весь передовой мировой опыт. В частности, для надежной работы трансмиссии инженеры Bobcat сделали упор на продукцию компаний Carraro и ZF, являющихся «законодателями мод» в области производства компонентов трансмиссии.

В мод. B780 и B700 были установлены трансмиссии, созданные инженерами компании Carraro. Операторы мод. B700 и B780 имеют возможность использовать привод на два колеса, включать полный привод, с симметричным поворотом всех четырех колес («колея в колею»). Также машины могут совершать боковое перемещение, которое именуют «крабовым ходом».

Переключение передач в мод. B700 осуществляется с помощью механической КП Synchro Shuttle с сервоприводом переключения. А мод. B780 стандартно комплектуется автоматической КП PowerShift. Допустимая нагрузка на ось переднего моста – 10 т, а колебание, или осцилляция, его составляет ±16°. На заднем жестком мосту имеется возможность блокировать дифференциал.

А вот в мод. Bobcat B730 и B750 используется трансмиссия, поставляемая концерном ZF. Передний мост ZF может отклоняться на угол ±20°, а задний мост, также являющийся продуктом немецкой компании, в стандартной комплектации оснащен блокиратором дифференциала. В работе обоих моделей участвует 4-ступенчатая механическая КП PowerShift, созданная также ZF. Основное различие моделей между собой в том, что мод. B750 имеет разновеликие колеса, а управление оператор осуществляет не рычагами, а гидравлическими джойстиками.

LiuGong в России марка известная

Концерн Guanxi LiuGong Machinery Co. , Ltd, в 2011 г. вошедший в двадцатку мировых лидеров – производителей спецтехники, удерживает ведущие позиции на рынке и сегодня. Компания традиционно использует в собственных конструкциях машин оригинальные комплектующие таких брендов, как ZF, Cummins, Kawasaki, Yanmar, Permco, Carraro, что, несомненно, свидетельствует о высоком качестве и надежности продукции LiuGong.

Это предприятие – стратегический партнер многих производителей, продукция которых является общепризнанным эталоном качества в соответствующих отраслях. Среди наиболее известных японская компания Kawasaki, крупнейший в мире производитель гидравлических систем; американский гигант Cummins, выпускающий двигатели; компания ZF Passau GmbH из Германии, прославившаяся производством мостов и трансмиссий, а также уже не раз упоминавшийся итальянский бренд Carraro. Доверие к технике китайского производителя в мире подтверждается цифрами: только в 2017 г. 7508 ед. спецтехники LiuGong было продано за рубеж. Объемы производства концерна LiuGong постоянно растут за счет внедрения новейших технологий, инвестирования в инновационные проекты, появления новых рынков сбыта.

Разработка экскаватора-погрузчика CLG 777A-S массой около 9 т осуществлялась по технологии бренда Caterpillar, машина с 2008 г. успешно реализуется в России. В качестве главного привода в конструкции используется либо турбированный двигатель Weichai WP4G95E221 мощностью 92,5 л.с., выпускаемый в КНР по лицензии Deutz, либо 98-сильный мотор Perkins 1104D-44T. Машина чрезвычайно маневренна, 4-скоростная КПП обеспечивает перемещение со скоростью до 38 км/ч, а также подъем по поверхности с 20-градусным уклоном. Управление с помощью джойстиков помогает оператору быстро, точно и аккуратно выполнять самые сложные рабочие движения.

Надежную работу экскаватора-погрузчика CLG 777A-S в немалой степени обеспечивает трансмиссия 4WD Carraro TLB1-UP с колесной формулой 4х4 и отключаемым полным приводом. Повышенную проходимость и устойчивость машине придают мосты Carraro: передний поворотный и задний с механизмом блокировки дифференциала. Предусмотрена также возможность движения колес «крабовым ходом». Эта функция позволяет машине работать вблизи стен и ограждений. Рулевое управление соединено с гидроусилителем Eaton, благодаря чему дополнительно улучшается плавность управления и маневренность экскаватора-погрузчика.

JCB, Hyundai, Сaterpillar «чужой» трансмиссии не доверяют

Многие достижения инженеров JCB, расширившие производственные возможности экскаваторов-погрузчиков, стали сегодня неотъемлемыми функциями в машинах всех производителей подобных машин. Специалисты JCB справедливо гордятся, что их компания первой внедрила использование в экскаваторах-погрузчиках полного привода, телескопической рукояти экскаватора, гидротрансформатора, трансмиссии PowerShift, управления всеми колесами, гидравлического смещения оси копания экскаватора и другие новации.

В экскаваторах-погрузчиках новейшей серии Eco, в мод. 3CX Eco или 4CX Eco 6-скоростная автоматическая трансмиссия производства JCB характеризуется оптимально подобранными передаточными числами, обеспечивающими высокое усилие толкания, а вмонтированный в пол кабины механизм включения пониженной передачи позволяет оператору переключить скорость на ступень ниже прямо в процессе работы. Возможность переключения скоростей под нагрузкой повышает усилие толкания, инженеры компании утверждают, что оно вырастает не менее чем на 18%.

На машинах серии Eco система рулевого управления полностью гидрофицирована и имеет три режима: в одну сторону можно поворачивать 2 или все 4 колеса, также есть возможность поворота четырех колес в противоположные стороны «след в след». Управление осуществляется с помощью 3-позиционного переключателя, расположенного на передней панели в кабине. В машинах установлена полуавтоматическая 4-скоростная КП JCB PowerShift, которая делает управление легким и способствует достижению максимальной производительности. Благодаря электрическому управлению передачи на ходу переключаются очень плавно. В системе JCB PowerShift используется один рычаг переключения передач и реверс на рулевой колонке. В JCB разработана и 6-коростная КПП JCB Autoshift, предназначенная для выполнения особо тяжелых погрузо-разгрузочных работ.

В мод. 4CX Eco оператор имеет возможность использовать три режима рулевого управления. При обычных не очень ответственных работах на стройплощадке используется управление двумя колесами. При более сложных работах на тесных участках, ограниченных различными препятствиями, применяется управление всеми четырьмя колесами. А выполнить земляные работы непосредственно у зданий при необходимости копать буквально вплотную к стенам поможет «крабовый ход». Дополнительное использование системы EcoRoad, принцип действия которой заключается в блокировке работы гидротрансформатора TorqueLock, принесло снижение потребления топлива в экскаваторах-погрузчиках Eco до 25% при одновременном увеличении скорости до 10%.

Две модели экскаваторов-погрузчиков корейского концерна Hyundai, представленные на нашем рынке, также оснащены автоматическими КП, разработанными и изготовленными инженерами корейского бренда. В экскаваторе-погрузчике мод. H940S используется КП с четырьмя скоростями переднего хода и двумя заднего. Выбор режимов трансмиссии оператор осуществляет с помощью небольшого рычага, установленного под рулем. Рычаг имееет 3 положения: «вперед–нейтраль–назад», а порядковый номер передачи устанавливается вращением делений на этом же рычаге-рукоятке, имеющем форму цилиндра.

Вторая машина Hyundai мод. H940S-4WS с равновеликими колесами оснащена коробкой с пятью скоростями для движения вперед и тремя назад. В функциях управления оператор может выбрать и включить «крабовый ход».

Экскаваторы-погрузчики Caterpillar поступают в Россию из Великобритании, потому что уже 30 лет эта техника собирается именно там. Разработку и выпуск трансмиссии для экскаваторов-погрузчиков Cat, так же, как и в компании JCB, американский машиностроительный гигант никому не доверяет и производит на своих мощностях. В мод. 422F2, 428F2 снаряженной массой 7,53 и 8,42 т соответственно используются механические КП. Еще в двух моделях серии, а именно 432F2 и 434F2, по желанию заказчика устанавливается либо механическая, либо автоматическая КП производства Caterpillar. Причем покупателям предлагается также вариант установки автоматической КП с возможностью блокировки гидротрансформатора.

Мод. 444F2 на равновеликих колесах с управлением навесного оборудования с помощью джойстика комплектуется автоматической коробкой передач. Гидротрансформатор с муфтой блокировки обеспечивает жесткую связь между силовым блоком и трансмиссией при движении «своим ходом». Такое конструкторское решение позволяет на 16% снизить расход топлива и на 11% увеличить среднюю скорость. Гидротрансформатор с муфтой блокировки – это очень важный узел для машин, которые часто вынуждены перемещаться самостоятельно между удаленными рабочими площадками.

Оператор экскаватора-погрузчика 444F2 может управлять сразу всеми колесами машины, что позволяет ему значительно повысить маневренность и использовать 3 режима управления: обычный двумя передними колесами, «крабовый ход» и «след в след», т. е. управление четырьмя колесами, что обеспечивает минимальный радиус разворота.

Экскаваторы-погрузчики Cat серии F2, которые сегодня реализуются в России, оборудованы мостами Cat для тяжелых условий эксплуатации. Мосты отличаются высокой прочностью, низким уровнем шума и обеспечивают превосходное сцепление даже на пересеченной местности. Трехкамерная система обеспечивает постоянную смазку передаточного механизма и подшипников при любых наклонах. Полная блокировка дифференциала входит в стандартную комплектацию экскаватора-погрузчика Cat, гарантируя максимальное тяговое усилие в любых условиях.



Трансмиссия строительного оборудования, особенно такого сложного, как экскаватор-погрузчик, является одним из наиболее ответственных механизмов в конструкции этих машин. Оптимально выбранный тип трансмиссии и надежная ее работа обеспечат оператору полное взаимодействие с машиной, позволяя выполнять весь комплекс соответствующих работ с максимальной эффективностью.

Как работает трансмиссия автомобиля

Управление карданным валом

Автомобиль с передним расположением двигателя и задним приводом

Коробка передач находится рядом с двигателем, между ними располагается сцепление. Двигатель жестко крепится к опоре, а карданный вал подвижен и позволяет двигаться заднему мосту.

В автомобиле с передним расположением двигателя и задним приводом энергия передается от двигателя через сцепление и коробку передач на задний мост посредством полого карданного вала.

Задний мост двигается вверх и вниз на подвеске, адаптируясь к неровностям дороги.

При движении автомобиля угол поворота карданного вала и расстояние между коробкой передач и задним мостом постоянно меняются.

Для этого на передней части карданного вала предусмотрены шлицы, которые позволяют ему входить в коробку и выходить из нее. Кроме того, к обоим концам (и иногда в центре) вала крепятся шарниры.

Шарниры обеспечивают гибкость вала при постоянной передаче энергии.

Последним компонентом трансмиссии является главная передача, включающая в себя дифференциал, поэтому главную передачу иногда называют дифференциалом.

Главная передача

К карданному валу крепится зубчатый валик, который входит в корпус дифференциала в центре заднего моста.

Скошенные ведущие шестерни в дифференциале вращаются вместе с ведомой шестерней, управляя полуосями, которые ведут к задним колесам. Как правило, полуоси вращаются с одинаковой скоростью. При повороте одно колесо вращается быстрее, чем другое.

Дифференциал предназначен для передачи крутящего момента под углом 90 градусов от карданного вала к полуосям, изменения скорости вращения одного из задних колес при повороте, а также для управления редуктором главной передачи.

Зубчатый валик в дифференциале работает под управлением карданного вала и обладает скошенными зубьями. Эти зубья соприкасаются с ведомой шестерней так, что обе детали образуют угол в 90 градусов.

Карданный шарнир

В современных автомобилях чаще всего используется шарнир Гука с крестовиной, пересекающей ось вращения несущего вала. Крестовина крепится посредством игольчатых подшипников, чтобы минимизировать трение.

Количество зубьев ведомой шестерни обычно в четыре раза превышает количество зубьев на валике, поэтому шестерня вращается в четыре раза медленнее, чем карданный вал.

Энергия передается от дифференциала к задним колесам посредством полуосей.

На концах, которыми полуоси крепятся к дифференциалу, предусмотрены валики со скошенными зубьями. Эти валики взаимодействуют с ведомой шестерней посредством промежуточных шестерен.

Управление передними колесами

В автомобилях с передним приводом используется тот же принцип, что и в автомобилях с задним приводом, однако механические компоненты отличаются в зависимости от местоположения двигателя и коробки передач.

Поперечно расположенные двигатели обычно крепятся прямо над коробкой, и энергия передается через сцепление блоком шестерен.

Поперечно расположенный двигатель

Коробка передач вмонтирована в картер, энергия передается на передние колеса посредством валов на шарнирах.

Рядный двигатель

В рассматриваемом автомобиле с передним приводом коробка передач расположена стандартно (позади двигателя).

Однорядные двигатели обычно соединены с коробками передач, и энергия проходит через сцепление обычным способом.

В любом случае, энергия поступает к конечной передаче через коробку передач.

В автомобилях с поперечно расположенным двигателем механизм конечной передачи обычно располагается в коробке передач. В автомобилях с однорядными двигателями он обычно находится между двигателем и коробкой передач.

Механизм конечной передачи отдает энергию колесам посредством коротких несущих валов. Для корректной работы подвески и рулевого управления крепление несущих валов осуществляется посредством шарниров равных угловых скоростей.

Шарнир равных угловых скоростей

Шарнир справляется с напряжением, которое возникает при вращении и повороте колес в автомобилях с передним приводом.

Вместо крестовины шарнир равных угловых скоростей контактирует с подшипниками, внутри которых находятся стальные шарики, и передает энергию с одинаковой скоростью вне зависимости от расстояния между механизмом конечной передачи и колесами.

В некоторых автомобилях (например, ранних моделях Mini) использовались пары несущих валов, соединенных шарнирами с крестовиной. Такие конструкции выполняли ту же функцию, что и карданные шарниры в автомобилях с задним приводом, т.е. позволяли подвеске двигаться вверх и вниз. Эти шарниры изготавливались из резины и металла.

Автомобили с задним положением двигателя и задним приводом

В некоторых автомобилях (например, VW Beetle и небольших Fiat) двигатели и коробки передач располагаются сзади.

Для привода на задние колеса энергия передается от двигателя к коробке через сцепление, а затем к колесам посредством несущих валов.

В отличие от автомобилей с передним приводом, в таких конструкциях вращательное движение колес в расчет не принимается.

В некоторых случаях валы соединяются с выступами на коробке передач посредством круглой муфты.

Валы и выступы крепятся к краям муфты, а энергия передается через гибкую резиновую прокладку.

Как устроена коробка-автомат с гидротрансформатором — ДРАЙВ

  • Acura
  • Alfa Romeo
  • Aston Martin
  • Audi
  • Bentley
  • BCC
  • BMW
  • Brilliance
  • Cadillac
  • Changan
  • Chery
  • Chevrolet
  • Chrysler
  • Citroen
  • Daewoo
  • Datsun
  • Dodge
  • Dongfeng
  • DS
  • Exeed
  • FAW
  • Ferrari
  • FIAT
  • Ford
  • Foton
  • GAC
  • Geely
  • Genesis
  • Great Wall
  • Haima
  • Haval
  • Hawtai
  • Honda
  • Hummer
  • Hyundai
  • Infiniti
  • Isuzu
  • JAC
  • Jaguar
  • Jeep
  • Kia
  • Lada
  • Lamborghini
  • Land Rover
  • Lexus
  • Lifan
  • Maserati
  • Mazda
  • Mercedes-Benz
  • MINI
  • Mitsubishi
  • Nissan
  • Opel
  • Peugeot
  • Porsche
  • Ravon
  • Renault
  • Rolls-Royce
  • Saab
  • SEAT
  • Skoda
  • Smart
  • SsangYong
  • Subaru
  • Suzuki
  • Tesla
  • Toyota
  • Volkswagen
  • Volvo
  • Zotye
  • УАЗ

Виталий Кабышев,

Достоинство гидротрансформаторной трансмиссии заключается, конечно же, в удобстве управления тягой автомобиля. В упрёк таким трансмиссиям можно поставить медлительность, невысокий КПД и относительно небольшой ресурс. Хотя надо отдать им должное — современные коробки отличаются завидной «скорострельностью».

Не падайте в обморок, ничего сложного здесь нет. Сейчас всё растолкуем. Но сначала давайте определимся с терминологией. Дело в том, что многие по ошибке автоматической коробкой передач называют два агрегата, соединённых воедино: собственно саму коробку и гидротрансформатор.

Гидротрансформатор состоит из двух лопастных машин — центробежного насоса и центростремительной турбины. Между ними расположен направляющий аппарат — реактор. Насосное колесо жёстко связано с коленчатым валом двигателя, турбинное — с валом коробки передач. Реактор же, в зависимости от режима работы, может свободно вращаться, а может быть заблокирован при помощи обгонной муфты.

Полезная энергия в гидротрансформаторной трансмиссии расходуется на перелопачивание (и нагрев) масла гидротрансформатором. Также немало энергии «жрёт» насос, который создаёт рабочее давление в управляющих магистралях. Отсюда более низкий КПД. Именно по этой причине механические роботизированные коробки и вариаторы более предпочтительны.

Гидротрансформатор является идеальным демпфером крутильных колебаний и способен гасить сильные толчки, которые передаются от двигателя на трансмиссию и наоборот. Это, кстати, очень благоприятно сказывается на ресурсе двигателя, трансмиссии и ходовой части. Но хлопот гидротрансформатор тоже может принести массу. Например, он не позволяет завести автомобиль с «толкача».

Передача крутящего момента от двигателя к коробке передач осуществляется потоками рабочей жидкости (масла), которая отбрасывается лопатками насосного колеса на лопасти колеса турбинного. Между насосным колесом и турбиной обеспечены минимальные зазоры, а их лопастям придана специальная геометрия, которая формирует непрерывный круг циркуляции рабочей жидкости. Так что получается, что жёсткая связь между двигателем и трансмиссией отсутствует. Это обеспечивает работу двигателя и остановку автомобиля с включённой передачей, а также способствует плавности передачи тягового усилия.

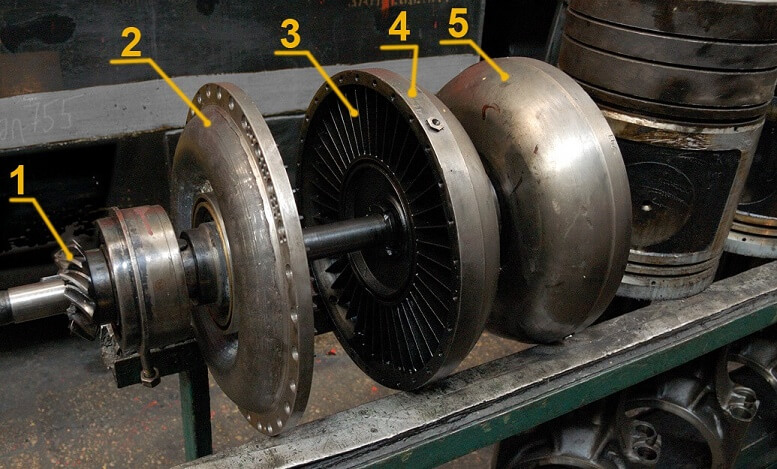

Схема устройства гидротрансформатора

Масло в гидротрансформаторе двигается по такой вот замысловатой траектории. Чтобы увеличить скорость и повысить крутящий момент на турбинном колесе, реактор блокируется. Правда, при этом КПД передачи несколько снижается.

Надо сказать, что по описанной выше схеме работает гидромуфта, которая просто передаёт крутящий момент, не трансформируя его величину. Чтобы изменять момент, в конструкцию гидротрансформатора введён реактор. Это такое же колесо с лопатками, но оно, имея связь с картером (корпусом) коробки передач, не вращается (заметим, до определённого момента). Лопатки реактора расположены на пути, по которому масло возвращается из турбины в насос, и они имеют особый профиль. Когда реактор неподвижен (гидротрансформаторный режим), он увеличивает скорость потока рабочей жидкости, циркулирующей между колёсами. Чем выше скорость движения масла, тем выше его кинетическая энергия, тем она большее оказывает воздействие на турбинное колесо. Благодаря этому эффекту момент, развиваемый на валу турбинного колеса, удаётся значительно поднять.

Гидротрансформатор ZF и многодисковое сцепление Sachs, блокирующее насосное и турбинное колёса.

Представьте себе стандартную ситуацию — передача в коробке уже включена, а мы стоим на месте и жмём себе на педаль тормоза! Что происходит в этом случае? Турбинное колесо находится в неподвижном состоянии, а момент на нём в полтора-два раза выше (в зависимости от конструкции) того, что развивает двигатель на этих оборотах. Кстати, момент на выходном валу гидротрансформатора будет тем больше, чем будут выше обороты двигателя. Стоит отпустить педаль тормоза, и автомобиль тронется. Разгон будет продолжаться до тех пор, пока момент на колёсах не сравняется с моментом сопротивления движению машины.

Алюминиевый селектор управления автоматической трансмиссией BMW X5.

Когда турбинное колесо приближается по оборотам к скорости вращения насосного колеса, реакторное колесо освобождается и начинает вращаться вместе с двумя «напарниками». В этом случае говорят, что гидротрансформатор перешёл в режим гидромуфты. Так снижаются потери, и увеличивается КПД гидротрансформатора.

А поскольку в некоторых случаях надобность в преобразовании крутящего момента и скорости отпадает, в определённые моменты гидротрансформатор и вовсе может быть заблокирован при помощи фрикционного сцепления. Этот режим помогает довести КПД передачи практически до единицы, проскальзывание между лопаточными колёсами в этом случае исключено по определению.

Но представьте себе такую ситуацию. Вы едете по прямой с постоянной скоростью и вдруг начинаете подниматься в горку. Скорость автомобиля начнёт падать, а нагрузка на ведущие колёса увеличится. На это изменение тут же отреагирует гидротрансформатор. Как только станет уменьшаться частота вращения турбины, реакторное колесо начнёт автоматически затормаживаться, в результате скорость циркуляции рабочей жидкости возрастёт, что автоматически приведёт к увеличению крутящего момента, который будет передаваться на вал от турбинного колеса (читай на колёса). В некоторых случаях увеличившегося момента хватит для того, чтобы преодолеть подъём без перехода на низшую передачу.

Поскольку гидротрансформатор не может преобразовывать скорость вращения и передаваемый крутящий момент в широких пределах, к нему присоединяют многоступенчатую коробку передач, которая, вдобавок ко всему, способна обеспечить и реверсивное вращение (иными словами — задний ход). Те коробки, которые работают в паре с гидротрансформаторами, обычно включают в себя ряд планетарных передач и имеют много общего с привычными нам «ручными» коробками.

Когда передача работает в режиме повышения частоты, двигатель вращает водило. Выходной вал передачи при этом соединён с солнечной шестернёй, в это время кольцевая шестерня зафиксирована.Если кольцевую шестерню отпустить и в это время при помощи фрикциона её зафиксировать относительно водила, передача получится прямой.Передача получается понижающей в том случае, когда движок приводит в действие солнечную шестерню, и при этом водило зафиксировано. Мощность при этом снимается с кольцевой шестерни.

В механической коробке шестерни находятся в постоянном зацеплении, при этом ведомые — свободно вращаются на вторичном валу. Включая какую-либо передачу, мы механически блокируем соответствующую шестерню на ведомом валу. Работа автоматической коробки передач построена на таком же принципе. Но планетарные передачи (или редукторы) имеют некоторые интересные особенности. Они включают в себя несколько элементов: водило, сателлиты, солнечную и кольцевую шестерни.

Планетарная передача

Приводя во вращение одни элементы и фиксируя другие, такие редукторы позволяют менять передаточные отношения, то есть скорость вращения и передаваемое через планетарную передачу усилие. Приводятся планетарные передачи от выходного вала гидротрансформатора, а их соответствующие элементы фиксируются при помощи фрикционных лент или фрикционных пакетов (в механической коробке эту роль играют синхронизаторы и блокирующие муфты).

Планетарные передачи. Водило (1), сателлиты (2), шлицы солнечной шестерни (3).

Включается передача следующим образом. На фрикцион давит гидравлический толкатель, который в свою очередь приводится в действие давлением рабочей жидкости, той самой, что используется в гидротрансформаторе. Давление это создаётся специальным насосом, а распределяется оно между соответствующими фрикционами передач под неусыпным контролем электроники при помощи специальной системы электромагнитных клапанов — соленоидов в соответствии с алгоритмом работы коробки.

Пакеты фрикционов состоят из нескольких колец — неподвижных и подвижных. Они свободно вращаются друг относительно друга до тех пор, пока не возникнет необходимость включить передачу. Гидравлический толкатель зажмёт фрикционы тогда, когда в соответствующей магистрали будет создано рабочее давление. Подвижные элементы фрикциона, жёстко связанные, например, с водилом планетарной передачи, будут застопорены, водило остановится, передача включится.

Существенное отличие АКПП от обычных механических коробок заключается в том, что передачи в них переключаются практически без разрыва потока мощности. Одна выключилась, другая почти в тот же момент включилась. Сильные рывки при переключениях практически исключены, поскольку их гасит уже упомянутый выше гидротрансформатор. Хотя, надо отметить, современные коробки со спортивной настройкой не могут похвастать плавной работой. Толчки при их работе обусловлены более быстрой сменой передач: такой расклад позволяет отыграть некоторое количество времени при разгоне, но приводит к ускоренному износу фрикционов. На трансмиссии и ходовой части в целом это тоже сказывается не лучшим образом.

Автоматическая трансмиссия Audi Q7

В автоматических трансмиссиях первого поколения системы управления были целиком гидравлическими. В дальнейшем гидравлику оставили только в качестве исполнительной части системы управления, задавать же алгоритм работы стала электроника. Благодаря ей возможно реализовывать различные алгоритмы работы коробки — режим резкого ускорения, спортивный, экономичный, зимний…

Одна из последних разработок компании ZF — восьмиступенчатая гидромеханическая коробка передач. Как сообщают сами создатели, коробка позволяет экономить до 6% топлива по сравнению с аналогичными шестиступенчатым «автоматом» и 14% по сравнению с пятиступенчатым. Всё логично, большое количество передач позволяет увеличить время, при котором двигатель работает в наиболее «эффективном» режиме и удельный расход топлива минимален. Теряется время на лишние переключения? Совсем немного.

В спортивном режиме, например, тяга двигателя используется на все сто процентов. Включение каждой последующей передачи происходит при частотах коленчатого вала, близких к частотам, на которых развивается максимальный крутящий момент. При дальнейшем ускорении частота вращения коленчатого вала доводится до максимальных значений, при которых двигатель развивает максимальную мощность. И так далее. Автомобиль в этом случае развивает значительно большие ускорения по сравнению с теми, что осуществляются при работе «экономичной» или «нормальной» программ.

Управляющие клапаны гидравлического блока управления.

На большинстве современных автомобилей с автоматической трансмиссией те или иные алгоритмы управления активизируются в зависимости от манеры вождения. Электроника адаптирует работу тандема двигатель-трансмиссия самостоятельно. Компьютер, анализируя информацию от многочисленных датчиков, принимает решение о переключении передач в те или иные моменты, в зависимости от требуемого характера переключений. Если манера движения размеренная и плавная, контроллер делает соответствующие поправки, при которых двигатель не выводится на мощностные режимы работы, что положительно сказывается на расходе топлива. Как только водитель «занервничал» и начал чаще и резче нажимать на педаль газа, искусственный интеллект тут же понимает, что ускорения и разгоны нужно производить резвее, и силовой агрегат сразу же начнёт работать по «спортивной» программе. Если же водитель станет педалировать плавно, «умная» электроника переведёт коробку и двигатель в штатный режим работы.

Шестиступенчатая трансмиссия полноприводной Audi A8

Всё большее количество автомобилей оснащается коробками, в которых наряду с автоматическим предусмотрен и полуавтоматический режим управления. Здесь команды на переключение передач даёт водитель, а сами переключения обеспечивает система управления. Но это совсем не означает, что электроника позволит вам сильно разгуляться. Часто скорость перехода с одной передачи на другую в этом режиме увеличивают, но многие производители, заботясь о ресурсе силового агрегата, время переключений оставляют таким же, как в автоматическом режиме. Машиностроители называют эти системы по-разному — Autostick, Steptronic, Tiptronic.

Американцы любят устанавливать селектор автоматической трансмиссии на рулевую колонку. Европейцы и японцы ставят их на центральный тоннель.

Кстати, с недавних пор некоторые АКПП можно тюнинговать. А возможно это стало благодаря перепрограммированию блоков управления двигателем и коробки. В угоду скорости разгона в программе управления АКПП меняют моменты перехода с передачи на передачу и существенно сокращают время переключений.

На новом Mitsubishi Lancer управлять коробкой в ручном режиме можно и при помощи селектора, и посредством удобных магниевых подрулевых переключателей.

Электроника из года в год становится всё умнее. Компьютеры научили анализировать степень износа фрикционов и генерировать соответствующее давление, необходимое для включения каждой муфты. Регистрируя давление, можно прогнозировать степень износа фрикционных дисков, а следовательно, и коробки в целом. Блок управления постоянно контролирует исправность системы, записывая в свою память коды неисправностей тех элементов, в которых происходили сбои в процессе работы.

Четырёхступенчатая коробка и гидротрансформатор Hydra-Matic 2002 4T65-E (M76) концерна GM в составе силового агрегата устанавливаются на автомобиле поперечно.

В некоторых форс-мажорных случаях блок управления начинает работать по обходной программе. Обычно в аварийном режиме в коробке передач запрещаются все переключения, и включается какая-либо одна передача, как правило, — вторая или третья. Эксплуатировать, в этом случае автомобиль не рекомендуется (да и не получится), но доехать своим ходом до мастерской программа поможет.

Все типы коробок способны доставлять радость владельцам автомобилей своей службой при пробеге в 200 тысяч километров с лишним. Но есть одно «но» — безотказная работа возможна при правильной эксплуатации и регулярном квалифицированном ТО.

Режимы автоматической трансмиссии

«P» — parking. В этом режиме все передачи выключены, выходной вал КПП и «ветка» трансмиссии, связанная с ведущими колёсами, заторможены блокирующим механизмом коробки. При работающем двигателе ограничитель частоты вращения коленчатого вала срабатывает гораздо раньше, чем при разгоне. Такая «защита от дурака» не позволяет «перекручивать» мотор и без толку перелопачивать трансмиссионную жидкость.

«R» — reverse, по-русски — задний ход.

«N» — нейтраль. В этом режиме двигатель и ведущие колёса не связаны. Автомобиль может двигаться накатом, его можно также буксировать без вывешивания ведущей оси.

Режим «D» или «Drive» разрешает движение. В этом режиме смена передач осуществляется автоматически.

«S», «Sport», «PWR», «Power» или «Shift» — спортивный режим. Самый динамичный и самый расточительный. При разгонах двигатель «загоняется» в режим максимальной мощности. Скорость перехода с одной передачи на другую (в зависимости от конструкции и программы) может быть увеличена. Двигатель в этом случае всегда находится в тонусе, как правило, работая на оборотах, которые не ниже тех, на которых развивается максимальный крутящий момент. Забудьте об экономичности.

«Kick-down» — режим, в котором осуществляется переход на пониженную передачу для осуществления интенсивного ускорения, например, при обгоне. Резкий подхват происходит за счёт того что двигатель выводится в режим максимальной отдачи, и за счёт большего передаточного отношения понижающей передачи. Чтобы трансмиссия перешла в этот режим, по педали газа нужно хорошенько топнуть. В трансмиссиях более старшего поколения для срабатывания «кикдауна» нужно было обязательно нажать педаль газа, что называется, «в пол» до характерного щелчка.

При работе в режиме «Overdrive» или «O/D» повышающая передача будет включаться чаще, переводя двигатель на пониженные обороты. «Овердрайв» обеспечивает экономичное передвижение, но его активация может привести к существенной потере в динамике.

«Norm» реализует наиболее сбалансированный режим движения. Переключения на повышающие передачи, как правило, происходят по достижении средних оборотов и на оборотах несколько выше средних.

Если поставить селектор напротив «1» (L, Low), «2» или «3», ваша коробка не будет переходить выше выбранной передачи. Режимы востребованы в тяжёлых дорожных условиях, например, при движении по горным дорогам, при буксировке прицепа или другого автомобиля. В этом случае двигатель может работать в области средних и высоких нагрузок без перехода на повышающую передачу.

«W», «Winter», «Snow» — так называемый «зимний» режим работы АКПП. В целях предотвращения пробуксовки ведущих колёс трогание с места осуществляется со второй передачи. Дабы не спровоцировать лишние проскальзывания, переход с одной передачи на другую в этом случае тоже может осуществляться более мягко и при более низких оборотах. Разгон при этом может быть не слишком динамичным.

Наличие значков «+» и «-» определяет совсем не полюсность, а возможность ручного переключения передач. Разные производители «перемешивать» передачи позволяют по-разному: селектором управления АКПП, кнопками на руле или подрулевыми переключателями… В этом режиме электроника не позволит перейти на те передачи, которые, по её мнению, неуместны в данный момент. При работе со знаками «сложения» и «вычитания» скорость смены ступеней не будет выше той, что определена программой в режиме «Sport». Достоинство ручного режима — возможность действовать на опережение.

Комментарии

Поделиться

Лайкнуть

Твитнуть

Отправить

© 2005–2022 ООО «Драйв», свидетельство о регистрации СМИ №ФС77-69924   16+

Полная версия сайта

Что и откуда может потечь из машины и чем это опасно

  • Главная
  • Статьи
  • Что и откуда может потечь из машины и чем это опасно

Автор:
Олег Полажинец

Внезапно появившаяся лужа или большое пятно под машиной – повод задуматься о том, что это может быть. Ведь в агрегатах автомобиля есть десяток эксплуатационных жидкостей, которые могут оказаться снаружи. И если вы не уверены полностью, что пятно не осталось от машины, ранее припаркованной на этом же месте, то стоит классифицировать тип жидкости по виду и запаху, а также по возможности определить источник течи. Давайте разберемся, как это сделать, не пробуя лужу на вкус.



Моторное масло

Течь масла из системы смазки двигателя – довольно распространённое явление, поэтому на многих стоянках асфальт буквально усеян характерными маслянистыми пятнами. Опознать течь масла довольно просто: небольшое и густое жирное пятно не спутаешь с водой и даже антифризом. Под капотом же проблема обычно выдает себя либо свежими следами масла, если течь свежая или сильная, либо, наоборот, наростами грязи, покрытой маслом, если мотор теряет масло давно и по каплям. Как правило, масло вытекает из мотора из-за негерметичности уплотнений коленчатого вала, а также поддона. Впрочем, это только самые распространенные варианты: осматривать нужно весь двигатель, и если следы масла на защите картера свежие, а утечки не видно, лучше проинспектировать автомобиль на подъемнике.

Если лужа большая, то нужно внимательно осмотреть картер – не исключено, что он был пробит в дороге. В любом случае нужно проверить уровень масла, а также визуально осмотреть мотор. Ехать с низким уровнем на щупе – себе дороже, ведь многие детали мотора при этом могут испытывать масляное голодание.

​Если же лампа аварийного давления горит или даже помаргивает, двигаться дальше точно не стоит: низкое давление масла означает его критически низкий уровень, способный за несколько километров прикончить мотор. В такой ситуации нужно сразу глушить автомобиль и дальше транспортировать его уже на эвакуаторе. Но даже в том случае, когда уровень в норме, затягивать с ремонтом не стоит, ведь из-за «задубевших» сальников коленвала масло может попасть на приводные ремни или диск сцепления, а это приведёт к совершенно другим проблемам.

Трансмиссионное масло

Отличить моторное масло от трансмиссионного непросто, но некоторые особенности все-таки есть. Трансмиссионное масло обычно заметно гуще и остаётся светлым даже спустя продолжительное время после замены, а вот моторное со временем темнеет. Еще один способ отличить тип масла – капнуть его в воду: моторное масло останется там в виде капельки-линзы, а трансмиссионка начнет растекаться. Ну а понять, откуда течёт масло, поможет внимательный осмотр коробки передач снизу. Замасленный корпус – повод тут же проверить уровень масла, если щуп предусмотрен конструктивно.

И хотя в советские времена некоторые везунчики умудрялись добраться до гаража практически на «сухой» коробке, включив четвёртую (прямую) передачу, современная практика знает немало случаев, когда даже, казалось бы, неприхотливая механика преждевременно выходит из строя из-за того, что владелец несколько тысяч проездил с пониженным уровнем масла, чего очень не любят шестерни – особенно те, которые расположены в агрегате выше всего.

Для АКП уровень масла еще более критичен, поэтому отправляться в путь с такой течью – это буквально вынести приговор автомату. Определить же, что потекла именно автоматическая трансмиссия, можно даже проще, чем в случае с механикой, по характерному цвету масла, который обычно варьируется в диапазоне от красного до бордово-коричневого.

Явные потёки масла из «раздатки», межосевого дифференциала или редуктора заднего моста указывают на негерметичность сальников или повреждение корпуса. «Сухой» редуктор обычно быстро начинает гудеть и завывать, а при самом плохом раскладе может заклинить прямо на ходу.

Охлаждающая жидкость

В двигателе с жидкостным охлаждением антифриз играет важную роль, а сама система должна оставаться герметичной. Однако из-за высоких температур её отдельные элементы могут потерять герметичность, что особенно характерно для старых автомобилей. О том, каковы основные причины утечки антифриза, мы рассказывали подробно, и сейчас напомним еще раз. Загибайте пальцы: виновниками могут оказаться прохудившиеся радиаторы (основной и отопителя салона), потёкший термостат (двигателя или АКП), лопнувший расширительный бачок, неправильно работающая крышка расширительного бачка, треснувшие патрубки и шланги, основной или дополнительный водяные насосы и даже сам блок цилиндров!

Опытные водители могут распознать антифриз, попробовав подозрительное пятно на вкус, поскольку этиленгликоль, являющийся основой почти любого антифриза, имеет сладковатый привкус. Однако мы не будем советовать заниматься подобной органолептикой: пусть этиленгликоль и умеренно токсичное вещество, а для отравления нужно сделать пару глотков, но в каждом конкретном случае неизвестно, какие еще примеси могут иметься в пятне на асфальте. Лучше попробовать жидкость на ощупь: антифриз слегка маслянистый. Так что если пятно не чисто масляное, а также имеет цвет (зеленоватый, красноватый, желтоватый и так далее – вариантов красителей много) и жирное на ощупь, с большой долей вероятности это именно антифриз.

Если течь антифриза сильная, то добраться до дома или места ремонта можно, просто долив воды в систему. Однако дело это довольно рискованное, поскольку нужно будет постоянно следить за уровнем антифриза и температурой охлаждающей жидкости в системе. Если же уровень охлаждающей жидкости при работающем двигателе упадёт ниже минимума, мотор может перегреться. Особенно высока вероятность «вскипятить» двигатель в жару и в пробках, поэтому если течь сильная, а на дворе лето и впереди еще несколько километров, лучше сразу вызвать эвакуатор.

Тормозная жидкость

Опаснейшая течь – это потеря тормозной жидкости. Если она уже на асфальте, то это обычно означает, что тормозов у машины в прямом смысле нет, ведь объем тормозной системы, в отличие от систем смазки или охлаждения, очень небольшой – не более литра. Как правило, даже небольшая утечка тормозной жидкости приводит к отказу одного из контуров или полному выходу тормозной системы из строя, ведь она при этом тут же завоздушивается. Плохо, что не всегда заметить место течи легко – к примеру, задние тормозные цилиндры находятся внутри барабанов, а снаружи они прикрыты щитками. Верный и плохой признак утечки тормозной жидкости – следы жидкости на внутренней поверхности колеса.

Треснувший тормозной шланг или перебитая тормозная трубка приведут к тому же эффекту – тормоза просто перестанут работать. В советские времена для того, чтобы добраться до гаража, отказавшие тормоза на отдельных колёсах глушили любым подходящим способом, а в гидропривод заливали любую жидкость, вплоть до воды, касторки или спирта. Однако мы категорически не рекомендуем ни один из этих «народных методов». Во-первых, это смертельно опасно: падение давления в системе означает невозможность затормозить. А во-вторых, ПДД запрещают продолжать движение с неисправной тормозной системой, и любой потёк «тормозухи» – явный признак неисправности.

Топливо

Понять, что из машины течёт топливо, можно по резкому и характерному запаху – как в случае с бензином, так и с дизелем. Причин может быть несколько: проржавевший или повреждённый посторонним предметом бак, дефект металлической топливной магистрали, лопнувший топливный шланг, треснувший корпус фильтра или повреждения заливного шланга у заправочной горловины. Результат же всегда один: топливо течёт на улицу или, что еще хуже, на двигатель.

Потеря герметичности в топливной системе может произойти и после неквалифицированного ремонта – например, при смене топливного фильтра по незнанию на топливных магистралях просто не заменили копеечные уплотнительные кольца. Рассказывать о высокой пожароопасности бензина излишне, поэтому любая подобная течь – это повод забить тревогу и не то что не продолжать движение дальше, а даже не оставлять автомобиль без присмотра, ведь кто-то может решить покурить рядом. Не будем рекомендовать и «дедовский» способ устранения течи бензобака с помощью мыла: это было приемлемо лет 40-50 назад, но сейчас вердикт однозначен – только эвакуатор.

Гидроусилитель руля

Подтекающая рейка обычно оставляет следы на соседних узлах – подрамнике, деталях подвески и так далее, но на асфальт красноватая жидкость из гидроусилителя попадает лишь в том случае, если система, что называется, «умерла». Утечка может происходить не только из самой рейки, но и из шлангов и магистралей, причем как в местах соединения, так и через трещины в самих шлангах. Поэтому при наличии подтеков масла под машиной и падении уровня в подкапотном бачке гидроусилителя нужно осмотреть все линии на предмет разрывов и крупных повреждений. Обычно в гидроусилителях используется то же масло красного цвета, что и в автоматических трансмиссиях: это стоит иметь в виду для распознавания источника утечки.

Ехать дальше с сильной течью и пустым подкапотным бачком теоретически можно: даже при полном отсутствии масла рейка сохраняет возможность поворачивать колеса. А вот с точки зрения закона делать этого нельзя: ПДД запрещают эксплуатацию автомобиля при неисправности усилителя рулевого управления. Поэтому передвигаться без масла в системе стоит лишь в крайнем случае и на небольшие расстояния, и при этом нужно соблюдать меры безопасности. Ведь неработающий усилитель означает, что для поворота руля потребуется гораздо больше усилий – даже больше, чем на машинах без усилителя. К тому же движение с недостатком масла в системе может спровоцировать дальнейшие поломки: может заклинить насос или порваться его приводной ремень, на который в зависимости от особенностей конструкции могут быть завязаны другие агрегаты. Заметив течь из этой системы, нужно сделать то же самое, что в случае с двигателем и коробкой передач – проверить уровень и долить жидкость.

Кондиционер

Обнаружив, что из машины с работающим двигателем что-то капает, многие водители впадают в панику. В случае с кондиционером опасения совершенно напрасны: если система включена, то конденсат просто обязан вытекать наружу. Для полного спокойствия можно убедиться, что на землю капает именно вода, попробовав жидкость на ощупь.

А вот никакой маслянистости в конденсате и на трубках появляться не должно – это может говорить о том, что вскоре система выйдет из строя. Причем то, что кондиционер перестанет охлаждать салон – не самая большая проблема, ведь если заклинит компрессор, то может порваться приводной ремень, а чем это чревато, мы уже выяснили в предыдущем разделе.

Другие варианты

В автомобиле есть еще несколько источников, которые могут оставить следы утечки. Самый нетривиальный вариант – потёкший амортизатор, хотя обычно этот отказавший узел подвески лишь «потеет», а не течёт так, чтобы капало до самой земли. Куда чаще течёт из бачка омывателя, его форсунок или соединений на трубках – потёки эти в общем-то безобидны, но также указывают на то, что не всё в порядке.

Единственное исключение – подтекающие омыватели фар, если они только что работали. В машинах, оборудованных гидрокорректором фар, возможны утечки жидкости из гидропривода, однако зачастую исполнительные цилиндры «протекают» прямо в фару. Ну а закончим мы водой из выхлопной трубы – это явление нормальное, поскольку представляет собой обычный конденсат.

практика
популярные вопросы



Новые статьи

Статьи / Интересно

5 причин покупать и не покупать Citroen C4 II

Отношение к автомобилям французских марок в России всегда было неоднозначным. Элегантные, изящные, слишком претенциозные, капризные, ненадежные, дорогие в обслуживании – все это про них. Но…

498

0

1

02.10.2022

Статьи /

Сделано в гараже: угадываем лучшие самодельные автомобили СССР

Дефицит автомобилей в СССР в сочетании с высоким уровнем технического образования когда-то привели к возникновению такого уникального явления, как самодельные автомобили. Действительно, если…

1008

0

2

01.10.2022

Статьи / Практика

Майонез в расширительном бачке: так ли опасна эмульсия в системе охлаждения

Нет, наверное, смысла говорить о том, сколько паники способна вызвать эмульсия, которую автовладелец может однажды обнаружить на крышке маслозаливной горловины, в расширительном бачке или пр…

491

0

2

30.09.2022

Популярные тест-драйвы

Тест-драйвы / Тест-драйв

Haval Dargo против Mitsubishi Outlander: собака лает, чужестранец идет

В дилерском центре Haval на юге Москвы жизнь кипит: покупатели разглядывают машины, общаются с менеджерами и подписывают какие-то бумаги. Пока я ждал выдачи тестового Dargo, такой же кроссов…

11989

7

121

13.09.2022

Тест-драйвы / Тест-драйв

Мотор от Mercedes, эмблема от Renault, сборка от Dacia: тест-драйв европейского Logan 1,0

Казалось бы, что нового можно рассказать про Renault Logan второго поколения, известный каждому российскому таксисту, что называется, вдоль и поперёк? Однако конкретно в этом автомобиле есть…

10679

10

41

13.08.2022

Тест-драйвы / Тест-драйв

Geely Coolray против Haval Jolion: бесплатный сыр? Если бы!

Хотите купить сегодня  машину с полноценной гарантией, в кредит по адекватной ставке, без диких дилерских накруток? Сейчас это та еще задачка, ведь полноценную цепочку «представительство – з. ..

7593

25

30

10.08.2022

Коробка передач. Сравнение трансмиссий, плюсы и минусы


Что такое коробка передач (трансмиссия) и для чего она нужна.


                Коробка переключения передач является неотъемлемой частью любого автомобиля с двигателем внутреннего сгорания. Назначение коробки передач — это передача и преобразование крутящего момента с двигателя на колеса, а так же осуществление отбора мощности на привода других агрегатов и дополнительного оборудования. Этот процесс позволяет обеспечить оптимальную силу тяги и скорость движения автомобиля, а так же движение задним ходом. Более того коробка помогает разъединять коленчатый вал двигателя от ведущих колес, что обеспечивает холостой ход автомобиля или его полную остановку.

Нужно отметить, что коробки передач получили распространение не только в транспортных средствах. Широко применяют коробки переключения в промышленных механизмах, станках на производстве.



С момента появления автомобилей на дорогах производители совершенствовали не только двигатели, но и коробки переключения передач. Развитие данного направления привело к появлению современных автомобилей с разными видами трансмиссий.


Виды трансмиссий


Более чем столетняя история развития автомобилестроения принесла в современный мир не только экологичные и мощные двигатели, но и усовершенствованные коробки переключения передач. На сегодняшний день на автомобили устанавливаются четыре основных типа коробок переключения передач:


1.       Механическая коробка переключения передач



2.       Автоматическая коробка переключения передач



3.        Роботизированная коробка переключения передач



4.       Вариативная (бесступенчатая) коробка переключения передач


Разберем подробнее каждый тип коробки.


Механическая коробка передач (Механика, МКПП)


                Особенность работы двигателя внутреннего сгорания в том, что рабочая мощность развивается только в небольшом диапазоне оборотов. По этой причине для изменения крутящего момента необходим дополнительный механизм.


История создания уходит более чем на сто лет назад, а изобретение принадлежит Карлу Бенцу. Конструктивно, устройство первой коробки было примитивным и крайне простым. Механизм коробки был реализован из пары шкивов разного диаметра, которые были расположены на ведущем валу, шкивы соединялись с валом двигателя при помощи ремня. В зависимости от условий движения ремень при помощи специально предусмотренного рычага переставлялся с одного шкива на другой. Это позволяло изменять крутящий момент, передающийся на ведущие колеса. Такой простой механизм нашел применение и в современном мире, передачи на велосипедах переключаются по тому же принципу.


Современные механические коробки значительно дальше шагнули от такого механизма. Конструктивно коробка состоит из набора шестерен, а изменение передаточного осуществляется путем введения шестерен в зацепление при помощи рычага.


Механические КПП могут оснащаться разным количеством ступеней. Самой популярной является пятиступенчатая коробка. В свою очередь коробки переключения передач механического типа подразделяются на двухвальные и трехвальные коробки.


Двухвальные механические коробки переключения передач устанавливаются на автомобили, оснащенные передним приводом. Трехвальные коробки переключения передач устанавливаются на легковые и грузовые автомобили, которые могут комплектоваться как передним так и задним приводом.


Плюсы МКПП:


·      Простая и надежная конструкция


·      Более легкое управление автомобилем в условиях бездорожья


·      Движение в экономичном режиме


·      Недорогое обслуживание


Минусы МКПП:


·      Неудобство управления в сложном городском режиме


Автоматические коробки передач (Автомат, АКПП)


Идея комфортного управления автомобилем родилась практически сразу с появлением самого автомобиля. Такой комфорт могло бы обеспечить автоматическое переключение передач. Но реализовать данную идею смогли не сразу. В серию, автомобили с автоматической коробкой переключения передач попали только в 1947 году, АКПП стали комплектовать автомобили фирмы Buick.


Хотя на самом деле серийные автоматические коробки переключения передач появились немного раньше. АКПП оснащались городские автобусы в Швеции еще в 1928 году.


Нужно отметить что, к появлению гидромеханической коробки передач привели три независимые линии разработок, позже которые были объединены в ее конструкции. В основу АКПП встал гидротрансформатор, изобретение профессора Феттингера, патент на который им был получен еще в 1903 году. Два других элемента — это планетарный редуктор и гидравлическая система управления.


Современная автоматическая коробка переключения передач, в отличие от классической механики, работает в иных условиях и по другому принципу, хоть и основное назначение неизменно.


Гидротрансформатор или преобразователь крутящего момента, включает в себя насос, турбину и статор. Все детали гидротрансформатора заключены в общем корпусе. Гидротрансформатор заполнен специальным маслом, насос создает внутри гидротрансформатора поток масла, который вращает колесо статора и турбину. Тем самым передавая крутящий момент с двигателя.


Планетарная передача состоит из нескольких шестерен (они называются планетарными или сателлитами), вращающихся вокруг центральной шестерни. Планетарные шестерни фиксируются вместе с помощью водила. Кроме этого, дополнительная внешняя кольцевая шестерня имеет внутреннее зацепление с планетарными шестернями. Сателлиты, закрепленные на водиле, вращаются вокруг центральной шестерни, внешняя шестерня – вокруг сателлитов. Передаточные отношения достигаются путем фиксации различных деталей относительно друг друга. Для получения большего диапазона передаточных чисел в современных коробках используется несколько планетарных передач.


Гидравлика работает в полном симбиозе с остальными частями АКПП и ее работу можно сравнить с кровеносной системой. Жидкость, используемая в качестве рабочей, помимо создания давления в системе, обладает так же набором полезных функций. Таких как смазывание, отвод тепла и очищение внутренностей АКПП от загрязнений.


Плюсы АКПП:


·         Комфорт и удобство управления


·         Способность менять передачи при полной мощности двигателя


·         Плавность хода во время переключения передач


·         Защита деталей двигателя от перегрузок при выборе неверной передачи


Минусы АКПП:


·      Стоимость и периодичность обслуживания


·      Больший расход топлива


·      Низкий КПД


·      Меньшая динамика автомобиля


Роботизированные коробки передач (Роботы)


Роботизированная коробка передач — это логическое продолжение развития механической коробки. Робот это не что иное, как механическая КПП, в которой выжим сцепления и переключение передач выполняют два сервопривода (актуатора), управляемые электронным блоком. По факту робот впитал в себя все положительные стороны механической кпп и удобство автомата.


Первый прототип робота появился в 1939 году, Адольф Кегресс создал трансмиссию с двойным сцеплением, но дальнейшее развитие этого перспективного изобретения остановилось на следующие 40 лет. Всему виной отсутствие финансирования проекта.


В серию роботизированные коробки передач попали очень нескоро, но обкатать технологию решились инженеры Porsche. Роботы внедрили на модели 956 и 962С, машины предназначались для кольцевых гонок. К сожалению, недоработка конструкции и значительный вес коробки не позволил технологии выйти за пределы трека.


Серийная роботизированная коробка появилась только в 2003 году. Отважилась на такой шаг компания Volkswagen, установив преселективную трансмиссию на спорт версию модели Golf 4 R32. Производителем коробки была компания BorgWarner. По сей день концерн VAG активно продвигает этот тип коробок на своих моделях.


Особенность такой коробки заключается в конструкции, а именно в наличии двух сцеплений. Принцип работы такой коробки состоит в том, что на одно сцепление завязаны четные передачи, а на второе нечетные. В процессе движения крутящий момент передается по одному сцеплению, т.е. диск сомкнут. В это же время диск второго сцепления разомкнут, но внутри самой коробки следующая передача уже сформирована и когда приходит время переключения, первый диск просто размыкается, а второй синхронно смыкается. Такая схема работы обеспечивает плавность переключения и отсутствие рывков.


В свою очередь, роботизированные коробки делятся на два типа:


·   С мокрым сцеплением — используют на автомобилях с мощным двигателем, крутящий момент которых превышает 350 Нм.


·   С сухим сцеплением – используют на автомобилях с маломощными двигателями до 250 Нм крутящего момента.


Плюсы Робота:


·         Плавность переключения и хода


·         Высокий КПД


·         Экономичный расход топлива


·         Высокая динамика


·         Возможность выбора режима работы трансмиссии


Минусы Робота:


·         Малая надежность, как самой конструкции, так и мехатроника


·         Стоимость обслуживания и ремонта


·         Чувствительность к тяжелым дорожным условиям


Вариаторные трансмиссии (Вариаторы)


Вариаторные трансмиссии (CVT) считаются прямыми последователями классических гидромеханических кпп. Есть устойчивое мнение, что за CVT – коробками будущее, опять таки, учитывая городскую эксплуатацию автомобилей. Особенный упор на трансмиссии CVT делают японские производители, такие как Nissan и Subaru. Первая вариаторная коробка серийно появилась на автомобиле марки DAF в 50-е годы XX-века. Этим автомобилем оказался не грузовик, как многие могли подумать, а маленький легковой автомобиль.


К сожалению, особой надежностью и длительным ресурсом конструкция не отличалась. Компания Volvo в свою очередь, долгие годы пыталась развить технологию, но все закончилось сворачиванием разработок. Неожиданное продолжение истории вариатора дала Япония.


Причиной возврата и доработки вариатора послужила необходимость адаптации автоматических коробок к условиям эксплуатации в режиме городских пробок. Работа переключений передач на АКПП напрямую завязана на обороты двигателя. Классический автомат в режиме городских пробок, на малом расстоянии и на малом ходу начинал переключать передачи с первую на вторую, когда этого совершенно не нужно. В другом случае, двигаясь «накатом», АКПП держала передачу, не уходя на пониженную, долгое время ожидая от водителя команды на разгон. Такое поведение коробки давало большую нагрузку на собственные узлы, что вело к увеличенному расходу топлива, повышенному износу и раннему выходу из строя. Все это привело к интенсивной доработке акпп, но результатом стал принципиально новый тип кпп – CVT.


Самое удивительное, что первый вариатор был придуман Леонардо да Винчи в 1490 году. На чертежах изобретателя можно увидеть схему из параллельных конусов и перекинутого между ними ремня, способного перемещаться поперек оси вращения конусов, что позволяло менять передаточное отношение пары.


Коробка типа CVT или Вариатор представляет собой бесступенчатую коробку передач. Основные детали коробки CVT — это гидротрансформатор и два раздвижных шкива, плюс, соединяющий их (шкивы) ремень. Сечение ремня имеет трапециедальную форму. Принцип работы заключается в следующем — сдвигающиеся половинки ведущего шкива выталкивают ремень наружу, что приводит к увеличению радиуса шкива, по которому работает ремень, это действие увеличивает передаточное отношение. Когда требуется снижение передаточного числа, ведомый шкив раздвигается, ремень перемещается на меньший радиус. Гидротрансформатор в этой конструкции обеспечивает трогание с места, после чего блокируется. Управление шкивами выполняет электроника.


Плюсы Вариатора:


·         Переключение передач происходит незаметно, без рывков


·         Экономичный расход топлива


·         Высокая динамика


Минусы Вариатора:


·         Несовместимость с мощными моторами


·         Стоимость обслуживания и ремонта


·         Большое количество датчиков влияющих на работу CVT


·         Чувствительность к тяжелым дорожным условиям, буксировке


Итог.


Мы рассмотрели основные виды коробок переключения передач. Определили главные минусы и плюсы каждого типа. Но дать однозначный ответ, какой агрегат будет лучше всех, невозможно. Каждый хорош в своем диапазоне задач, и выбор агрегата, которым будет оснащен автомобиль, учитывая диапазон задач, уже ложится на плечи конструкторов автомобиля и потребителя.


Привод — Энергетическое образование

Энергетическое образование

Меню навигации

ИСТОЧНИКИ ЭНЕРГИИ

ИСПОЛЬЗОВАНИЕ ЭНЕРГИИ

ЭНЕРГЕТИЧЕСКОЕ ВОЗДЕЙСТВИЕ

Поиск

Трансмиссия транспортного средства относится к группе компонентов, которые передают мощность на ведущие колеса транспортного средства. Мощность, необходимая для движения автомобиля, начинается с коленчатого вала. Затем он подается на сцепление через маховик (в механической коробке передач) или на гидротрансформатор (в автоматической коробке передач). Затем мощность поступает в трансмиссию, где она перенаправляется на приводной вал (также называемый карданным валом, карданной передачей или карданным валом). Приводной вал направляет мощность на ведущую ось, которая содержит как главную передачу, так и дифференциал. Шестерня главной передачи соединяет приводной вал с дифференциалом, который затем направляет мощность на каждое колесо. Ниже приводится более подробное объяснение отдельных механизмов, рассмотренных в предыдущем абзаце.

Коленчатый вал

основной артикул

Рисунок 1. Подвижная схема четырехцилиндрового двигателя. Поршни серые, коленчатый вал зеленый, блок прозрачный. [1]

Коленчатый вал (см. рис. 1) представляет собой устройство, задачей которого является преобразование прямолинейного движения поршней во вращательное движение (вращение). Отсюда подается мощность на трансмиссию. По сути, коленчатый вал является связующим звеном между двигателем и трансмиссией. Конец одного и начало другого. [2]

Маховик

Маховик имеется только в механических коробках передач.

Маховик – наименее часто упоминаемая часть двигателя. Его работа заключается в том, чтобы обеспечить непрерывную подачу мощности на трансмиссию. Поскольку поршневые двигатели (с поршневым приводом) развивают мощность только во время такта, их производство энергии не является непрерывным. Представьте, что вы едете на велосипеде по крутому склону. Даже на пониженной передаче движение становится прерывистым — мотоцикл значительно замедляется между нажатиями на педали (теряя импульс). Это неэффективно, поскольку гонщик должен проделать дополнительную работу, чтобы восстановить утраченный импульс. Маховик может помочь предотвратить эту потерю импульса, он хранит кинетическую энергию вращения, которая в конечном итоге преобразуется в кинетическую энергию поступательного движения (т. Е. Движущийся автомобиль). Двигатель совершает работу над маховиком, заставляя его вращаться быстрее, пока трансмиссия не использует эту энергию, которая по закону сохранения энергии заставляет маховик замедляться. Маховик обеспечивает плавность и эффективность движения автомобиля.

Сцепление/гидротрансформатор

Рис. 2. Схема гидротрансформатора. [3]

Автомобили с механической коробкой передач имеют сцепление. Его цель — подключить подачу мощности к трансмиссии. Когда педаль сцепления не нажата, мощность передается, когда педаль сцепления нажата, колеса автомобиля свободно вращаются.

Автомобили с автоматической коробкой передач не имеют педали сцепления. На этих автомобилях установлен гидротрансформатор (см. рис. 2). Гидротрансформатор — это устройство, наполненное жидкостью, которая передает крутящий момент (и мощность) на колеса автомобиля. Преобразователь крутящего момента позволяет двигателю работать на холостом ходу, когда автомобиль стоит. Преобразователь крутящего момента также содержит что-то, называемое фрикционная муфта , которая блокирует коленчатый вал на коробке передач при движении по шоссе (колебания уровней мощности не являются такой большой проблемой на постоянных скоростях). Таким образом, даже автомобили с автоматической коробкой передач имеют форму сцепления, но оно не связано непосредственно с педалью для водителя.

Трансмиссия

основной артикул

Трансмиссия, также известная как коробка передач, преобразует мощность двигателя в движение. [4] Так же, как шестерни на велосипеде. Мощность, выдаваемая двигателем при определенных оборотах, одинакова, независимо от того, двигается ли автомобиль со скоростью 10 или 110 км/ч. Поэтому в автомобиле есть коробка передач, которая позволяет двигателю работать на эффективных оборотах независимо от его скорости. скорость.

Приводной вал

основной артикул

Приводной вал, также известный как карданный вал или трансмиссия , соединяет коробку передач с ведущими колесами. Автомобиль с задним приводом имеет длинный тонкий цилиндр, идущий по всей длине автомобиля к задней главной передаче и дифференциалу (часто видимый, если заглянуть под машину). Карданный вал вращается со скоростью, пропорциональной скорости автомобиля. [5]

Ведущий мост

Ведущая ось — это ось, которая соединяет ведущие колеса с карданным валом. Обычно у него есть дифференциал посередине, который распределяет мощность между колесами.

Главная передача

Главная передача похожа на шестерню на велосипедной рукоятке (большая — находится спереди велосипеда). Для сравнения коробка передач похожа на шестерни на кассете (маленькие — находятся сзади велосипеда). Маленькие шестерни постоянно меняются, в зависимости от мощности, но большая передняя шестерня остается неизменной. Желаемая производительность определяет, как установлены шестерни главной передачи. При подъеме в гору на велосипеде лучше всего использовать небольшую переднюю передачу, поскольку она обеспечивает низкое передаточное число. Когда вы едете максимально быстро, лучше всего использовать большую передачу впереди, обеспечивающую высокое передаточное число. Это то, что делает главная передача. Разница в том, что у автомобиля есть только одна главная передача, установленная на производстве, а не две или три, как на велосипеде.

Дифференциал

Дифференциал — это устройство, которое позволяет колесам вращаться с разной скоростью, не прерывая работу. [4] Например, при повороте внешнее колесо вращается быстрее, чем внутреннее, потому что оно проходит большее расстояние. Заднеприводным автомобилям требуется нечто, называемое дифференциалом повышенного трения, чтобы обеспечить равномерную мощность при повороте. Посмотрите видео ниже, чтобы узнать, как работают дифференциалы (видео начинается с 1:50).

Ссылки

  1. ↑ http://auto.howstuffworks.com/engine2.htm
  2. ↑ Wise Geek, Что такое коленчатый вал? (с картинками) [онлайн], доступно: http://www.wisegeek.org/what-is-a-crankshaft. htm
  3. ↑ http://auto.howstuffworks.com/enlarge-image.htm?terms=torque+converter&page=2
  4. 4.0 4.1 Popular Mechanics, How It Works: The Drivetrain [Online], доступно: http://www.popularmechanics.com/cars/how-to/a250/1302716/
  5. ↑ Wise Geek, Что такое приводной вал? [Онлайн], Доступно: http://www.wisegeek.com/what-is-a-drive-shaft.htm

Что такое трансмиссия и для чего она нужна?

Трансмиссия автомобиля включает в себя все компоненты, необходимые для передачи энергии двигателя на колеса, чтобы ваш автомобиль двигался. Например, если вы когда-либо говорили о заднем (RWD) или переднем (FWD) приводе, вы говорили о трансмиссии автомобиля. Узнайте больше о трансмиссии, о том, что она дает вашему автомобилю и как вы можете поддерживать ее в отличной форме.

Что делает трансмиссия?

Трансмиссия автомобиля соединяет двигатель с колесами, позволяя автомобилю двигаться. Когда двигатель работает, трансмиссия помогает передавать мощность через трансмиссию на ведущие колеса. Ведущие колеса могут быть передними, задними или всеми колесами, также известными как передние, задние и полноприводные.

Детали трансмиссии

Трансмиссия состоит из нескольких компонентов, обеспечивающих работу системы.

  • Трансмиссия: Передает мощность от двигателя к колесам, а также позволяет переключать передачи в соответствии с потребностями водителя.
  • Приводной вал: Приводной вал представляет собой стальной или алюминиевый цилиндр, который соединяет U-образный шарнир в задней части многих трансмиссий с U-образным шарниром рядом с задней осью. Карданный вал позволяет трансмиссии передавать крутящий момент на колеса.
  • ШРУС: Шарнир равных угловых скоростей (ШРУС) предназначен для изгиба в любом направлении, что позволяет вашей оси двигаться вместе с автомобилем, продолжая вращать ведущие колеса. ШРУСы обычно используются на автомобилях с передним приводом, где ведущий вал (обычно называемый полуосью) соединяет переднюю ось с передними ведущими колесами.
  • U-образный шарнир: Универсальный шарнир (U-образный шарнир) представляет собой гибкую точку на карданном валу (обычно на обоих концах), которая позволяет валу поворачиваться и двигаться, когда автомобиль наезжает на неровности или провалы дороги.
  • Дифференциал: Дифференциал — это термин, который обычно относится к корпусу, содержащему осевые шестерни и дифференциал. Обычно он располагается посередине оси и распределяет одинаковую мощность на каждое ведущее колесо. Дифференциал находится на оси ведущих колес — поэтому передняя ось для переднего привода, задняя ось для заднего привода и обе оси для полного привода.
  • Полуоси: По обеим сторонам заднего дифференциала находятся полуоси. Полуоси помогают передавать мощность от дифференциала к задним ведущим колесам.

Как работает трансмиссия?

Трансмиссия автомобилей с задним и передним приводом работает по-разному. Для автомобилей с задним приводом:

  1. Работа трансмиссии начинается с трансмиссии, которая управляет мощностью, передаваемой от двигателя к колесам.
  2. Чтобы обеспечить необходимую мощность двигателя, трубчатый карданный вал, соединенный с трансмиссией, быстро вращается, передавая мощность на задний дифференциал.
  3. Задний дифференциал распределяет мощность на задние оси, а затем на задние колеса.
  4. Однако в автомобилях с передним приводом вся эта деятельность сосредоточена спереди. Нет карданного вала, который передает мощность двигателя в заднюю часть автомобиля (поскольку эти колеса не приводятся в действие). Вместо этого эту работу выполняет нечто, называемое коробкой передач. Transaxle означает, что трансмиссия и ось находятся в одном корпусе.

    Хотя принято говорить о трансмиссии и трансмиссии отдельно, помните, что одно без другого невозможно. (Во всяком случае, не в работающей машине!)

    Сколько существует типов трансмиссии?

    Существует четыре типа трансмиссии:

    • Передний привод (FWD)
    • Задний привод (RWD)
    • Полный привод (AWD)
    • Полный привод (4WD)

    Основные принципы работы применимы ко всем типам трансмиссии, в полноприводных и полноприводных автомобилях используются более совершенные элементы управления для распределения мощности на все колеса. Мощность полноприводной и четырехколесной трансмиссии обеспечивает более уверенное вождение даже в ненастную погоду или в условиях бездорожья.

    Как определить тип трансмиссии?

    В руководстве по эксплуатации содержится большая часть необходимой информации о типе трансмиссии вашего автомобиля. Однако, если руководство не под рукой, есть еще один способ узнать.

    Откройте капот автомобиля и загляните внутрь: двигатель установлен сбоку? Это означает, что ремни также будут обращены вбок. Если ремни обращены к одной или другой стороне автомобиля, вероятно, это FWD.

    И наоборот, если двигатель установлен спереди назад, а ремни обращены к вам, когда вы стоите впереди автомобиля, ваш автомобиль, скорее всего, заднеприводной.

    Знать тип вашей трансмиссии не так важно, как замечать симптомы отказа трансмиссии. Общие признаки неисправности трансмиссии могут включать:

    • Необычные шумы
    • Утечки жидкости
    • Вибрации
    • Проблемы с переключением передач
    • Светящаяся лампочка «проверить двигатель»

    Tyres Plus поможет вам оставаться на плаву

    Одно дело определить тип трансмиссии вашего автомобиля. Поддерживать это другое! Для полного технического обслуживания автомобиля и проверки таких систем, как трансмиссия, рулевое управление, подвеска и т. д., обращайтесь в ближайший к вам сервисный центр Tyres Plus! Наши специалисты обучены понимать потребности вашего автомобиля в зависимости от марки и модели, чтобы помочь вам получить правильный уход за автомобилем.

    Как это работает: трансмиссия

    Команда разработчиков мультимедийных платформ

    Независимо от того, водите ли вы спортивный автомобиль мощностью 500 л. t добраться до ведущих колес через сложный лабиринт передач.

    Фактически, трансмиссия может быть наименее изученной частью автомобиля. Новые инновации в области полного и полного привода только усугубили эту путаницу для многих водителей. Вот учебник, который поможет объяснить эту тайну под половицами: что на самом деле происходит, когда вы нажимаете на акселератор.

    ПЕРЕДНИЙ ПРИВОД

    Команда разработчиков мультимедийных платформ

    Хотя передний привод можно найти в такой классике, как Cord 1929 года, чрезвычайно популярная современная конфигурация основана на Mini 1959 года. Его создатель, сэр Алек Иссигонис, поместил небольшой двигатель поперечно — боком — под капот, смонтировал трансмиссию и дифференциал в одном блоке, называемом коробкой передач, и установил его под и сзади двигателя. В то время как некоторые передние водители имеют продольно установленную трансмиссию, все компоненты по-прежнему находятся спереди. Поскольку передние колеса должны не только двигаться, но и поворачиваться, они соединены с полуосями оси через сложные универсальные шарниры, называемые шарнирами равных угловых скоростей, которые могут плавно передавать мощность при жестком шарнирном сочленении.

    PRO

    • Больше места для людей и груза.
    • Лучшая экономия топлива благодаря уменьшенному весу.
    • Улучшенное сцепление с дорогой в сырую погоду благодаря весу над ведущими колесами.

    CON
    • Повышенный износ передних шин и подвески.
    • Тесное моторное отделение затрудняет обслуживание.
    • Ограничение мощности, которую передние колеса могут выдержать, не делая рулевое управление непредсказуемым.
    • Уменьшено сцепление в сырую погоду при модернизации.

    Коробка передач

    Команда разработчиков мультимедийных платформ

    Работа любой коробки передач точно такая же, как и любой коробки передач. Разница вот в чем: выходной вал трансмиссии не соединен длинным карданным валом с задней осью, а приводит в движение большую шестерню, которая напрямую зацепляется с зубчатым венцом дифференциала. А сам дифференциал (который в заднеприводной машине устанавливался бы на заднюю ось) находится в картере коробки передач, установленном параллельно трансмиссии. При подаче мощности дифференциал распределяет ее на два передних колеса через полуоси.

    Бесступенчатая трансмиссия (CVT)

    Команда разработчиков мультимедийных платформ

    Бесступенчатые трансмиссии набирают популярность и используются в нескольких новых автомобилях Ford, Saturns и Audi. Вместо шестерен в вариаторе используется ремень между двумя шкивами. Один приводится валом от двигателя, другой приводит вал к блоку дифференциала и ведущим мостам. Оба шкива разделены, так что их половинки могут скользить ближе друг к другу и дальше друг от друга. По мере того, как ремень перемещается выше и ниже в шкивах, эффективные передаточные числа между ведущим и ведомым валами изменяются.

    ЗАДНИЙ ПРИВОД

    Группа разработчиков мультимедийных платформ

    Все еще классика, задний привод был практически единственной системой трансмиссии на протяжении многих лет. Продольно установленный двигатель с трансмиссией, прикрепленной непосредственно к нему, передает мощность через карданный вал на блок дифференциала на задней оси. Дифференциал поворачивает мощность на 90° и направляет ее на задние колеса. (В некоторых спортивных автомобилях, таких как Corvette, Ferrari и Porsche, комбинированная трансмиссия и дифференциал — или коробка передач — расположены сзади. )

    Приводной вал соединяется с помощью универсальных шарниров вилки и шлицевого компенсатора, чтобы обеспечить вертикальное и продольное перемещение подвески.

    PRO
    • Лучшее распределение веса между передними и задними колесами обеспечивает более маневренное управление.
    • Простота обслуживания благодаря разнесенным компонентам.
    • Меньший износ, поскольку передним шинам не нужно одновременно управлять и тянуть автомобиль.

    CON
    • Плохое сцепление с мокрой дорогой и устойчивость без сложной электронной системы управления.
    • Уменьшенный пассажирский и грузовой отсек.

    Механическая коробка передач

    Группа разработчиков мультимедийных платформ

    Коробка передач соединена с двигателем через подпружиненный диск сцепления, с обеих сторон облицованный фрикционным материалом. Сцепление должно быть выключено для переключения передач, а коробка передач должна быть в нейтральном положении или сцепление выключено, чтобы автомобиль мог остановиться при работающем двигателе. Трансмиссия состоит из входного вала от двигателя и вторичного вала к ведущим колесам. Входные шестерни могут скользить вперед и назад, чтобы зацепиться со своими выходными сопряжениями. Конусы синхронизатора между скользящими шестернями и валом обеспечивают плавное переключение передач. Задняя передача находится на собственном валу.

    Автоматическая коробка передач

    Команда разработчиков медиа-платформ

    Маслонаполненный преобразователь крутящего момента, увеличивающий крутящий момент двигателя внутри картера трансмиссии, допускает некоторое проскальзывание, поэтому автомобиль можно остановить при работающем двигателе. Фрикционная муфта, встроенная в центр гидротрансформатора, блокирует входной и выходной валы на одной скорости для движения по шоссе. Гидравлическое давление, управляемое компьютером, выбирает, какая комбинация шестерен в нескольких планетарных рядах может вращаться, изменяя передаточные числа между входным и выходным валами.

    Открытый дифференциал

    Команда разработчиков мультимедийных платформ

    При прохождении поворотов внешние колеса описывают более широкую дугу, чем внутренние. Дифференциал должен гарантировать, что внешнее и внутреннее колеса могут вращаться с разной скоростью — отсюда и название — при этом подавая мощность на оба колеса. Базовый корпус дифференциала содержит большой зубчатый венец, который входит в зацепление с небольшой шестерней, приводимой в движение карданным валом. Соотношение между зубчатым венцом и шестерней известно как передаточное число главной передачи или передаточное число задней оси. Зубчатый венец также вращает водило, содержащее перпендикулярно зацепленные зубчатые колеса, которые позволяют левому и правому полуосям вращаться независимо. Недостаток: Колесо с наименьшим сцеплением ограничивает мощность, передаваемую на дорогу.

    Дифференциал повышенного трения

    Группа разработчиков мультимедийных платформ

    Концепция обеспечения сцепления нескользящего ведущего колеса с дифференциалом повышенного трения восходит как минимум к концу 1950-х годов. Хотя в старой теме появилось много недостатков, суть осталась прежней. Шестерни крестовины механически связаны, чтобы распределять крутящий момент независимо от условий. Это можно сделать, просто добавив подпружиненные пакеты фрикционов, которые удерживают крестовины от вращения. Затем мощность передается на оба колеса до предела возможностей пакетов фрикционов. Крестовины также могут быть заблокированы вместе пневматически или электрически, но это нарушает дифференциальную функцию.

    ПОЛНЫЙ И ЧЕТЫРЕ ПРИВОДА

    Команда разработчиков мультимедийных платформ

    С точки зрения тяги лучше всего, когда автомобиль приводится в движение как передними, так и задними колесами. Однако передняя и задняя оси вращаются с разной скоростью, за исключением случаев движения по идеально прямой линии. Таким образом, единственный способ, которым оба могут привести автомобиль в движение на поворотах на сухой дороге, — это если между ними есть дифференциал. (На скользких поверхностях проскальзывание шин компенсирует разницу в скорости вращения колес.)

    Многие полноприводные автомобили имеют общую трансмиссию с аналогичными моделями с передним приводом, но имеют компактный межосевой дифференциал, карданный вал и задний дифференциал. Полноприводные автомобили используют раздаточную коробку, расположенную после трансмиссии, которая при необходимости направляет мощность как на переднюю, так и на заднюю оси. При включении раздаточная коробка приводит в движение два отдельных карданных вала, которые управляют отдельными дифференциалами. На настоящих полноприводных автомобилях, движущихся по бездорожью в режиме 4wd, межосевой дифференциал не используется.

    PRO
    • Максимальное сцепление на различных поверхностях.

    CON
    • Дополнительный вес снижает экономию топлива.
    • Больше вещей, которые можно сломать.
    • Более высокая стоимость.

    ДВИЖЕНИЕ БУДУЩЕГО

    Через два десятилетия вы можете ожидать, что ваш автомобиль будет приводиться в движение электричеством. Скорее всего, у него будет относительно небольшой электродвигатель на каждое колесо, а концепции переднего, заднего и полного привода устареют. Электроника сможет направлять мощность на любое одно колесо, на все колеса одновременно или на любую комбинацию. Электричество будет обеспечивать либо водородный топливный элемент, либо двигатель внутреннего сгорания, работающий на водороде, вращающий генератор. Поскольку затраты на разработку топливных элементов все еще ошеломляют, более экономичной альтернативой может быть замена заправочных станций водородными заправочными станциями.

    Вискомуфта

    Группа разработчиков медиаплатформ

    Это дифференциал без шестерен. Входной вал от коробки передач (на передних колесах) и вторичный вал к задним колесам несут на себе ряд пластин, которые попеременно переплетаются и близко расположены друг к другу. все пластины плавают в специальной жидкости, которая при необходимости передает мощность от входных пластин к выходным. Если передние ведущие колеса начинают проскальзывать, их вал и диски вращаются быстрее остальных. Эта разность скоростей внутри корпуса перемешивает и нагревает жидкость, которая сгущает ее и более плотно связывает чередующиеся пластины. Некоторый крутящий момент теперь передается на более цепкие колеса, пока вращающиеся не восстановят сцепление с дорогой.

    Дифференциал Torsen

    Команда разработчиков мультимедийных платформ

    Модель Torsen восходит к 1983 году. С тех пор она используется различными автопроизводителями, включая Audi и Hummer. Торсен умножает крутящий момент на оси, которая начинает вращаться или теряет сцепление с дорогой, и направляет его на более медленно вращающуюся ось с лучшим сцеплением. Шестерни обеспечивают соотношение крутящего момента и смещения 4: 1, что означает, что они могут передавать на нескользящую ось в четыре раза больше мощности, чем может поддерживать скользящая ось. Одним из больших преимуществ систем Torsen является то, что, поскольку они чисто механические, они очень быстро реагируют на проскальзывание.

    Раздаточная коробка

    Группа разработчиков мультимедийных платформ

    Это отдельная коробка передач, установленная за коробкой передач. Мощность передается на раздаточную коробку только на задние колеса или на передние и задние колеса. Отдельный карданный вал соединяет раздаточную коробку с дифференциалом на переднем мосту. Большинство раздаточных коробок также предлагают два передаточных числа, для высокого и низкого диапазона. Хотя многие автомобили по-прежнему имеют раздаточную коробку с ручным включением, некоторые теперь предлагают электрически активируемое включение.

    Как работает автомобильная трансмиссия

    Добро пожаловать обратно в Gearhead 101 — серию статей об основах работы автомобилей для новичков в автомобилестроении.

    В нашей первой статье серии мы обсудили все тонкости работы автомобильного двигателя. Мы узнали, что благодаря множеству крошечных взрывов двигатель вашего автомобиля создает вращательное движение в коленчатом валу. Это вращательное движение, называемое крутящим моментом и крутящим моментом , приводит автомобиль в движение.

    Все хорошо. Но как мы передаем крутящий момент от двигателя на колеса автомобиля?

    Ответ на этот вопрос — тема сегодняшнего поста: трансмиссия.

    Что такое трансмиссия

    Трансмиссия — это не отдельная часть вашего автомобиля, а скорее набор частей, которые работают вместе, чтобы передать мощность вращения, создаваемую вашим двигателем, на ваши колеса, чтобы ваш автомобиль мог двигаться.

    Возможно, вы уже встречали слово «трансмиссия». Хотя он часто используется взаимозаменяемо с трансмиссией, это не одно и то же. Силовой агрегат включает в себя все, что заставляет автомобиль двигаться, включая двигатель. Трансмиссия включает в себя то, что заставляет автомобиль двигаться, , а не , включая двигатель. Именно на этих эксклюзивных деталях двигателя мы сосредоточимся ниже.

    Существует несколько вариантов трансмиссии. В этой статье я сосредоточусь на двух, присутствующих в большинстве автомобилей: на заднеприводных и переднеприводных. В следующей моей статье мы попадем в удивительно сложный мир полного привода и полного привода!

    Заднеприводная трансмиссия

    При заднеприводной трансмиссии мощность передается на задние колеса для движения автомобиля. Это устройство трансмиссии, которое существует дольше всего и до сих пор используется на многих легковых и грузовых автомобилях.

    Эта компоновка дает множество преимуществ по сравнению с переднеприводной версией. Во-первых, она более равномерно распределяет вес на каждую шину, что, в свою очередь, улучшает управляемость и управляемость. Во-вторых, задний привод обеспечивает лучшее торможение по сравнению с переднеприводными автомобилями. Наконец, и это, пожалуй, самое главное, заднеприводная трансмиссия разделяет работу по рулевому управлению и вождению автомобиля, что может привести к лучшей управляемости и ускорению. В автомобилях с задним приводом только задние колеса должны двигать автомобиль. В переднеприводных автомобилях оба колеса должны двигать автомобиль вперед или назад и поворачивают его влево или вправо. Мы поговорим об этом подробнее, когда будем обсуждать переднеприводную трансмиссию ниже.

    Трансмиссии задних колес состоят из следующих основных частей:

    Трансмиссия. Я планирую посвятить целую статью тому, как работают трансмиссии, а пока поймите, что трансмиссия управляет мощностью, передаваемой от вашего двигателя к вашим колесам. В заднеприводных автомобилях трансмиссия крепится к задней части двигателя посредством маховика. Трансмиссия принимает вращательное движение — крутящий момент — от коленчатого вала двигателя и передает его на…

    Приводной вал. Приводной вал представляет собой вращающуюся трубу, которая соединяется с задней частью трансмиссии и передает крутящий момент, возникающий в двигателе, на заднюю часть автомобиля в дифференциале (подробнее об этом чуть позже). Конструкции приводного вала бывают двух типов: с торсионной трубкой и с Гочкисом.

    Приводные валы с торсионной трубкой использовались на старых автомобилях и до сих пор используются на некоторых грузовиках и внедорожниках. Сам карданный вал заключен в трубку . Торсионные трубы соединяют трансмиссию и дифференциал через один универсальный шарнир, или сокращенно U-образный шарнир.

    Приводные валы Hotchkiss являются наиболее распространенной конструкцией приводного вала. В отличие от приводных валов с торсионной трубкой, приводные валы Hotchkiss имеют открытую конструкцию, что означает, что вы можете видеть, как приводной вал вращается под автомобилем во время движения. Кроме того, вместо одного U-образного шарнира для соединения трансмиссии и дифференциала приводные валы Hotchkiss используют два U-образных шарнира.

    Дифференциал. Дифференциал представляет собой деталь размером с дыню, которая находится между двумя задними колесами. Это последняя остановка трансмиссии перед передачей крутящего момента на задние колеса. Дифференциал передает крутящий момент, заставляя их вращаться, что, в свою очередь, приводит в движение автомобиль.

    Это называется «дифференциал», потому что он позволяет двум задним колесам на одной оси двигаться с разными скоростями. Вы, наверное, думаете: «Когда мои задние колеса будут двигаться с разной скоростью?» Ну, частый случай — это всякий раз, когда вы идете за угол. Когда вы поворачиваете направо, ваше внутреннее колесо (правое колесо) проходит меньшее расстояние, чем ваше внешнее колесо (левое колесо). Чтобы не отставать от внутреннего колеса, внешнее колесо должно вращаться немного быстрее. Дифференциал позволяет это сделать. Если бы между обоими колесами была прочная связь, одно из колес должно было бы скользить, чтобы ось продолжала двигаться.

    Если вы хотите лучше понять, как работает дифференциал, посмотрите это потрясающее видео 1937 года:

    Переднеприводная трансмиссия

    Сегодня многие автомобили имеют передний привод. Вместо задних колес, приводящих в движение движение, это делают передние колеса. Следовательно, вам не нужен длинный приводной вал, который проходит по всей длине автомобиля для передачи крутящего момента для вращения колес. Все компоненты трансмиссии — трансмиссия, дифференциал и приводные валы — находятся в передней части автомобиля. Чтобы разместить все эти компоненты спереди, автомобили с переднеприводной трансмиссией размещают двигатель в автомобиле сбоку. Это называется «поперечным размещением двигателя». Откройте капот своей машины — если двигатель работает горизонтально, а не вертикально, у вас, вероятно, переднеприводный автомобиль.

    Поскольку все части переднеприводной трансмиссии расположены в передней части автомобиля, их можно сделать меньше и легче. Или вы можете сделать машины больше, но просто оставить больше места для пассажиров. Следовательно, большинство минивэнов используют передний привод.

    Еще одним преимуществом переднеприводных автомобилей является то, что из-за большей нагрузки на переднюю часть автомобиля из-за того, что все компоненты трансмиссии находятся спереди, обеспечивается лучшее сцепление на скользких поверхностях, таких как снег. Однако вы получаете это преимущество тяги только на более низких скоростях. Когда вы едете на более высоких скоростях, задний привод обеспечивает лучшее сцепление с дорогой.

    Переднеприводные трансмиссии имеют ту же базовую конфигурацию, что и заднеприводные трансмиссии, но детали немного отличаются:

    Коробка передач. Вместо коробки передач большинство переднеприводных трансмиссий имеют коробку передач. Коробка передач объединяет трансмиссию и дифференциал в один блок. Если у вас переднеприводный автомобиль и вы хотите заработать бонусные баллы Car Guy, называйте свою трансмиссию не трансмиссией, а трансмиссией.

    В то время как большинство автомобилей, использующих трансмиссии, устанавливают их непосредственно рядом с двигателем, некоторые спортивные автомобили используют трансмиссии на заднеприводных поездах для равномерного распределения веса.

    Полуось. Поскольку все компоненты трансмиссии находятся в передней части автомобиля, переднеприводным автомобилям не нужны длинные карданные валы для передачи крутящего момента на колеса. Вместо этого полуось соединяется с коробкой передач с колесным узлом.

    Вместо крестовин полуоси соединяют коробку передач и колесо в сборе с помощью шарниров равных угловых скоростей или ШРУСов. В ШРУСах используется шарикоподшипниковый механизм, чтобы уменьшить трение и обеспечить более сложные движения колес, используемые в автомобилях с передним приводом — помните, автомобили с передним приводом должны не только двигать автомобиль вперед, но и поворачивать его влево и вправо. .

    Ну вот и все — основы трансмиссии. Теперь вы можете объяснить своему пятилетнему сыну, как движется ваша машина. Если вам нужна дополнительная информация об автомобильных системах, ознакомьтесь с книгой How Cars Work . Это очень помогло мне в моих исследованиях. Автор прекрасно излагает вещи языком, понятным даже новичку.

    В следующем выпуске Gearhead 101 мы рассмотрим еще два типа трансмиссии: полноприводную и полноприводную.

    Иллюстрации Ted Slampyak

    Теги: Автомобили

    ПредыдущийСледующий

    автомобиль | Определение, история, промышленность, дизайн и факты

    John F. Fitzgerald Expressway

    Смотреть все СМИ

    Ключевые люди:
    Генри Форд
    Уолтер П. Крайслер
    Роберт С. Макнамара
    Альфред П. Слоан-младший
    Патрисия Руссо
    Похожие темы:
    Модель Т
    маслкар
    Форд 999
    Форд Сокол
    Понтиак ГТО

    Просмотреть весь связанный контент →

    Резюме

    Прочтите краткий обзор этой темы

    автомобиль , по имени автомобиль , также называемый легковой автомобиль или автомобиль , обычно четырехколесное транспортное средство, предназначенное в основном для пассажирских перевозок и обычно приводимое в движение двигателем внутреннего сгорания, использующим летучее топливо.

    Автомобильный дизайн

    Современный автомобиль представляет собой сложную техническую систему, в которой используются подсистемы со специфическими конструктивными функциями. Некоторые из них состоят из тысяч составных частей, возникших в результате прорывов в существующих технологиях или новых технологий, таких как электронные компьютеры, высокопрочные пластмассы и новые сплавы стали и цветных металлов. Некоторые подсистемы возникли в результате таких факторов, как загрязнение воздуха, законодательство о безопасности и конкуренция между производителями во всем мире.

    Пассажирские автомобили стали основным средством семейного транспорта. По оценкам, во всем мире эксплуатируется около 1,4 миллиарда автомобилей. Около четверти из них приходится на Соединенные Штаты, где каждый год проезжается более трех триллионов миль (почти пять триллионов километров). За последние годы американцам были предложены сотни различных моделей, примерно половина из них от зарубежных производителей. Чтобы извлечь выгоду из собственных технологических достижений, производители все чаще внедряют новые конструкции. Ежегодно во всем мире производится около 70 миллионов новых устройств, поэтому производители смогли разделить рынок на множество очень маленьких сегментов, которые, тем не менее, остаются прибыльными.

    Новые технические разработки признаны ключом к успешной конкуренции. Все производители и поставщики автомобилей нанимали инженеров-исследователей и ученых для улучшения кузова, шасси, двигателя, трансмиссии, систем управления, систем безопасности и систем контроля выбросов.

    Викторина «Британника»

    Викторина «Транспорт и технологии»

    Где была первая практическая линия метро в Соединенных Штатах? Кто первой из женщин преодолела звуковой барьер? Проверьте свои знания. Пройди тест.

    Эти выдающиеся технические достижения не обходятся без экономических последствий. Согласно исследованию Ward’s Communications Incorporated, средняя стоимость нового американского автомобиля увеличилась на 4700 долларов (в пересчете на доллар в 2000 году) в период с 1980 по 2001 год из-за обязательных требований к безопасности и контролю выбросов (таких как добавление подушек безопасности и каталитических нейтрализаторов). Новые требования продолжали внедряться и в последующие годы. Добавление компьютерных технологий стало еще одним фактором, поднявшим цены на автомобили, которые выросли на 29%.процентов в период с 2009 по 2019 год. Это в дополнение к потребительским расходам, связанным с инженерными улучшениями в области экономии топлива, которые могут быть компенсированы сокращением закупок топлива.

    Конструкция автомобиля в значительной степени зависит от его предполагаемого использования. Автомобили для бездорожья должны быть прочными, простыми системами с высокой устойчивостью к сильным перегрузкам и экстремальным условиям эксплуатации. И наоборот, продукты, предназначенные для высокоскоростных дорожных систем с ограниченным доступом, требуют большего комфорта пассажиров, повышенной производительности двигателя и оптимизированной управляемости на высокой скорости и устойчивости автомобиля. Устойчивость в основном зависит от распределения веса между передними и задними колесами, высоты центра тяжести и его положения относительно аэродинамического центра давления транспортного средства, характеристик подвески и выбора колес, используемых для движения. Распределение веса в основном зависит от расположения и размера двигателя. Обычная практика передних двигателей использует устойчивость, которая легче достигается при такой компоновке. Однако разработка алюминиевых двигателей и новых производственных процессов позволили разместить двигатель сзади без ущерба для устойчивости.

    Оформите подписку Britannica Premium и получите доступ к эксклюзивному контенту.
    Подпишитесь сейчас

    Автомобильные кузова часто классифицируют по количеству дверей, расположению сидений и конструкции крыши. Крыши автомобилей традиционно поддерживаются стойками с каждой стороны кузова. Модели с откидным верхом с убирающимся тканевым верхом полагаются на стойку сбоку от ветрового стекла для прочности верхней части кузова, поскольку трансформируемые механизмы и стеклянные поверхности по существу не являются структурными. Площадь остекления увеличена для улучшения обзора и по эстетическим соображениям.

    Из-за высокой стоимости новых заводских инструментов производителям нецелесообразно выпускать каждый год абсолютно новые конструкции. Совершенно новые конструкции обычно разрабатывались в течение трех-шестилетних циклов, при этом в течение цикла вносились, как правило, незначительные усовершенствования. В прошлом для создания совершенно новой конструкции требовалось до четырех лет планирования и покупки нового инструмента. Компьютерное проектирование (CAD), тестирование с использованием компьютерного моделирования и методы автоматизированного производства (CAM) теперь могут использоваться для сокращения этого времени на 50 и более процентов. См. Станок: Автоматизированное проектирование и автоматизированное производство (CAD/CAM).

    Автомобильные кузова обычно изготавливаются из листовой стали. Сталь легируют различными элементами, чтобы улучшить ее способность образовывать более глубокие углубления без образования складок или разрывов на производственных прессах. Сталь используется из-за ее общедоступности, низкой стоимости и хорошей обрабатываемости. Однако для некоторых применений из-за их особых свойств используются другие материалы, такие как алюминий, стекловолокно и пластик, армированный углеродным волокном. Полиамидные, полиэфирные, полистирольные, полипропиленовые и этиленовые пластики были разработаны для повышения прочности, устойчивости к вмятинам и сопротивления хрупкой деформации. Эти материалы используются для панелей кузова. Инструмент для пластиковых компонентов обычно стоит меньше и требует меньше времени на разработку, чем для стальных компонентов, и, следовательно, конструкторы могут менять его с меньшими затратами.

    Для защиты кузова от агрессивных элементов и сохранения его прочности и внешнего вида используются специальные процессы грунтовки и окраски. Тела сначала погружают в чистящие ванны для удаления масла и других посторонних веществ. Затем они проходят последовательность циклов погружения и распыления. Широко используются эмаль и акриловый лак. Электроосаждение распыляемой краски, процесс, при котором аэрозоль краски получает электростатический заряд, а затем притягивается к поверхности высоким напряжением, помогает обеспечить равномерное нанесение слоя и покрытие труднодоступных мест. Печи с конвейерными линиями используются для ускорения процесса сушки на заводе. Оцинкованная сталь с защитным цинковым покрытием и коррозионностойкая нержавеющая сталь используются в местах кузова, наиболее подверженных коррозии.

    Потеря мощности в трансмиссии – «Правило» 15%

    | Практическое руководство — двигатель и трансмиссия

    Можно ли применить универсальный процент потери мощности для всех трансмиссий?

    Обновлено в марте 2020 г. . Потеря мощности в трансмиссии — частая тема для разговоров в мире тюнеров, потому что каждый раз, когда вы привязываете свой автомобиль к динамометрическому стенду шасси, измеряется мощность на колесе, а не на коленчатом валу или маховике, например опубликованные показатели чистой мощности SAE, используемые в автомобильной промышленности. Пристегни свой 298-сильный Rev-Up G35 Coupe на динамометрическом стенде, и вы можете быть разочарованы, увидев немногим более 220–230 лошадиных сил на задних колесах. Куда делись эти 60 с лишним лошадиных сил? Он был израсходован различными способами, прежде чем смог добраться до ведущих колес, основным источником которого было то, что в широком смысле описывается как потеря трансмиссии.

    Что интересно в этом примере, так это то, что когда вы сделаете математику, вы увидите, что процентная потеря намного выше, чем 15-процентное «правило», которое вы найдете в любом количестве онлайн-тредов на эту тему. По какой-то причине потеря трансмиссии кажется одной из самых малопонятных тем, обсуждаемых в Интернете, поэтому, несмотря на мою любовь к Интернету и безграничной порнографии, которую он мне предоставляет, когда дело доходит до такой довольно технической темы, как эта, ее трудно найти. хорошая информация.

    SAE: установление стандарта

    Много лет назад мне нужно было узнать о потерях в трансмиссии, когда я возглавлял комитет по своду правил для местной гоночной серии, которая хотела использовать динамометрические тесты для измерения мощности двигателя, а затем преобразовать результаты в чистую мощность. . После бесплодного гугления и просеивания бесконечных тем, засоренных полуправдой и дезинформацией, я обратился к тому же источнику, который разработал текущий стандарт мощности производителя, SAE International (ранее известный как Общество автомобильных инженеров). На его веб-сайте вы можете получить доступ к кратким обзорам технических документов, опубликованных некоторыми ведущими автомобильными инженерами мира.

    Одной из первых вещей, которые я усвоил, прочитав эти статьи, было полное игнорирование «правила» 15-процентной потери в трансмиссии (или любого другого значения в процентах), которое так часто всплывает во время онлайн-дискуссий о номинальной и полезной мощности. Дело в том, что каждое транспортное средство испытывает различные уровни потерь в трансмиссии, что определяется конструкцией его трансмиссии и компонентов трансмиссии. Проще говоря, количество лошадиных сил, теряемое из-за сил инерции, сопротивления, сопротивления воздуха, накачки и трения, различно для каждого двигателя, трансмиссии и конструкции трансмиссии.

    Принцип работы
    Все, что вам нужно знать о двигателе Toyota 2JZ-GTE
    Все, что вам нужно знать о двигателе Nissan SR20DET

    Таким образом, общая мощность, теряемая между сгоранием и движением вперед, зависит от каждого автомобиля и, следовательно, ни одно правило, процент или фиксированное число не могут применяться ко всем транспортным средствам. Даже на самом поверхностном уровне это достаточно легко понять, потому что полноприводный Subaru, очевидно, имеет гораздо больше компонентов трансмиссии (передний, средний и задний дифференциалы, а также передний и задний карданные валы и два карданных вала) и более мощная трансмиссия, чтобы удерживать весь этот крутящий момент с турбонаддувом, поэтому он, естественно, будет страдать от больших потерь в трансмиссии, чем Honda Fit с его гораздо меньшей и менее надежной трансмиссией, меньшими и более легкими карданными валами (и без карданного вала) и одинарным дифференциалом.

    Типы потерь мощности

    При анализе различных типов потерь, возникающих в трансмиссии транспортного средства, стационарные потери возникают, когда транспортное средство движется с постоянной или постоянной скоростью, когда среднее угловое ускорение равно нулю, поскольку нет дополнительных крутящий момент требуется для ускорения вращающейся массы трансмиссии. В трансмиссии устойчивые потери мощности происходят из-за следующих компонентов: гидротрансформатор трансмиссии (в случае автоматических трансмиссий), масляный насос трансмиссии, сопротивление пакета фрикционов, сопротивление обгонной муфты, сопротивление уплотнений и подшипников, сопротивление шестерни. и трение, и потери конечной передачи.

    Динамические потери в трансмиссии, с другой стороны, включают вращательные инерционные потери из-за углового ускорения, возникающего внутри трансмиссии при ускорении. Фактически, во время ускорения возникают потери из-за инерции вращения вращающейся трансмиссии и внутренних частей дифференциала, а также компонентов трансмиссии, таких как карданные валы и карданные валы, а также из-за повышенной нагрузки и трения, возникающих между шестернями внутри трансмиссии и дифференциалом (ами). . С повышенным трением происходит повышенный нагрев (подробнее об этом позже)

    Важно понимать разницу между стационарными и динамическими потерями, потому что чистая мощность по SAE, по данным автомобильной промышленности, измеряется в стационарных условиях. Это означает, что номинальная мощность вашего автомобиля не учитывает динамические потери, возникающие при ускорении. Однако, когда вы привязываете свой автомобиль к динамометрическому стенду для измерения мощности двигателя, тест проводится при полностью открытой дроссельной заслонке, а мощность измеряется скоростью, с которой разгоняются ролики динамометрического стенда. Это означает, что потери в трансмиссии из-за инерции вращения и увеличения трения, лобового сопротивления и аэродинамического сопротивления снижают показатель пиковой мощности на колесах.

    Что лишает лошадиных сил

    В самой трансмиссии основными источниками потерь являются дифференциал и бортовая передача, а дополнительные потери возникают внутри трансмиссии, а в случае полноприводных автомобилей — в раздаточной коробке. В трансмиссии от 30 до 40 процентов потерь мощности приходится на насос, а на сцепление приходится еще 20-25 процентов. Остальная часть потерь в трансмиссии происходит из-за трения уплотнений, зацепления шестерен, подшипников, втулок и ветра (трение шестерен, вызванное трансмиссионным маслом). Однако при динамометрическом испытании на передаче с прямым приводом (1:1) мощность передается непосредственно через главный вал трансмиссии, поэтому единственными источниками потерь являются ветер, трение и сопротивление, что приводит к суммарным потерям на колесе, как согласно опубликованным данным SAE, от 1,5 до 2 процентов.

    Системы полного привода, подобные этому R35 Nissan GT-R, обеспечивают огромную тягу, но имеют более высокие потери в трансмиссии, чем системы FWD или RWD.

    Дифференциальные потери, как правило, значительно больше, особенно в случае автомобилей с задним и полным приводом, где путь крутящего момента поворачивается на 90 градусов, когда он входит в задний дифференциал и выходит из него к задним колесам. В случае зубчатых передач гипоидного типа (с криволинейным и наклонным профилем зубьев), которые обычно используются в дифференциалах с задним приводом, потери в диапазоне от 6 до 10 процентов являются нормой, в то время как потери от приводного вала (валов) и опоры вал(ы), как правило, составляют от 0,5 до 1 процента от общих потерь, в зависимости от того, насколько хорошо они сбалансированы и сколько валов оснащено транспортным средством. В случае переднеприводных автомобилей путь крутящего момента более прямой к передним колесам, а использование эффективных винтовых шестерен главной передачи означает, что потери в трансмиссии могут быть на 50 процентов ниже, чем на автомобилях с задним и полным приводом.

    В любом компоненте трансмиссии с зубчатыми передачами в зацеплении тепло, выделяемое контактным трением между шестернями, вносит существенный вклад в потери в трансмиссии. Это верно при вождении в установившемся режиме, но гораздо более серьезная проблема, когда дроссельная заслонка вдавлена ​​в пол, а результирующая сила тяги и угловое ускорение накапливаются в этих компонентах трансмиссии. Тепло, выделяемое этим динамическим трением, поглощается жидкостью трансмиссии и дифференциала, а также излучается в атмосферу через корпус(а) трансмиссии и дифференциала и, в некоторых случаях, через теплообменник или масляный радиатор. Это поглощенное и излучаемое тепло является буквально преобразованием крутящего момента двигателя в тепловую энергию, потому что технически вы не можете «потерять» мощность, а можете только преобразовать ее в другие вещи (некоторые из наших фаворитов — движение вперед и дым от шин).

    На этом простом рисунке показаны (желтый контур) некоторые из основных источников потерь в трансмиссии.

    Также стоит отметить, что чем мощнее вы сделаете свой двигатель, тем большую силу тяги и угловое ускорение он сможет воздействовать на трансмиссию, создавая при этом еще больше трения и тепла. Но поскольку и стационарное, и динамическое трение варьируются в зависимости от частоты вращения двигателя, нагрузки двигателя и эффективности конструкции двигателя и трансмиссии (насколько хорошо они ограничивают трение и связанное с ним тепловое преобразование крутящего момента в тепло), нет возможности применить универсальный процент потерь на него. Невозможно также применить к вашему автомобилю фиксированное значение потерь в трансмиссии (скажем, 60 л. не линейно).

    Ни одно правило не является универсальным

    В конце концов, нет простого способа оценить потери в трансмиссии вашего автомобиля на дороге или даже на динамометрическом стенде. Испытания на выбеге иногда используются на динамометрическом стенде, чтобы попытаться измерить потери на трение, но поскольку это испытание не является динамическим (это означает, что они выполняются не при ускорении, а скорее при остановке накатом с включенной шестерней прямого привода, но с выжатым сцеплением).
