Компрессор (приводной нагнетатель)


Прокачать «сердце» автомобиля, усилить его движущую мощь хочет каждый автолюбитель. Есть несколько способов для получения заметного результата, но самым простым и распространенным является оборудование двигателя наддувом воздуха. Благодаря этому простому методу, можно добиться значительной прибавки лошадиных сил без увеличения рабочего объема, что в последнее время активно применяется большинством зарубежных автопроизводителей. Самыми распространенными являются турбокомпрессоры и приводные нагнетатели, которые на первый взгляд очень похожи, но в действительности имеют различия в конструкциях, тем самым оказывая разное влияние на характер автомобиля.


Чтобы понять, как работает эта система, не нужна специальная подготовка. Всё довольно просто: в цилиндры подается дополнительная порция воздуха, которая создает положительное давление на впуске. Это изменение отслеживается системой управления двигателем, которая настроена на приготовление рабочей смеси оптимального состава, что заставляет ее увеличить подачу топлива. В итоге мы получаем состав, при сгорании которого выделяется больше энергии, что и приводит к повышению мощности двигателя.


Рассмотрим основные отличия данных систем. Источником энергии для турбокомпрессоров являются отработанные газы двигателя, которые вращают турбинное колесо устройства. В отличие от них, приводные нагнетатели используют механическую передачу от коленвала двигателя. Поэтому производительность наддува находится в прямой зависимости от частоты вращения мотора, то есть компрессор в любой момент обеспечивает необходимую подачу воздуха.

Типы приводных нагнетателей


За последние сто лет было создано много типов приводных нагнетателей, но в современном автомобилестроении применяются чаще всего только три разновидности: роторные, винтовые и центробежные. Подача воздуха в первых двух видах производится при помощи двух цилиндрических вращающихся роторов особой формы, а в третьем — лопатками крыльчатки.

Роторные компрессоры


Ключевыми характеристиками роторных компрессоров является простота конструкции, большой срок эксплуатации, уравновешенность, высокая чистота подаваемого воздуха и положительная зависимость давления воздуха за компрессором от частоты вращения роторов. Эта особенность важна при работе двигателя в часто меняющихся режимах. Воздух в рабочей полости компрессора не сжимается, поэтому роторные приводные нагнетатели еще называют компрессорами с внешним сжатием. Устройства эффективны только при умеренной степени повышения давления, которая равна отношению величины давления нагнетания к давлению всасывания. При росте давления на впускном окне, КПД компрессора резко падает.


Чаще всего применяются роторные компрессоры, оснащенные двумя одинаковыми роторами и отличающиеся поперечным расположением впускного и выпускного окон в корпусе устройства. Это наглядно видно на приведенном рисунке.


К недостаткам таких компрессоров можно отнести заметную зависимость КПД устройства от величины зазоров между работающими деталями, большой нагрев, пульсацию давления нагнетания и сильный шум, которые заметны при применении простых в изготовлении прямозубых роторов. Исходя из этого, роторные компрессоры в основном используют для создания положительного давления со значениями не более 0,5-0,6 бара.


Стараясь уменьшить шум и улучшить равномерность подачи воздуха, роторы делают спиральной формы. Но даже эти ухищрения, как и применение окон клиновидной формы, только уменьшают пульсацию давления. Устранить ее полностью в компрессоре с внешним сжатием практически невозможно. Заметного уменьшения амплитуды пульсаций позволяет добиться применение трехзубчатых роторов вместо двухзубчатых. В этом случае период пульсации давления и скорости в проточной части устройства соответствует 60° угла поворота роторов.

Винтовые компрессоры


В отличие от роторного типа устройств, винтовые компрессоры обеспечивают диагональное движение воздуха в проточной части. Внутреннее сжатие достигается изменением объема полостей между корпусом и вращающимися винтовыми роторами. Такая конструкция позволяет получать довольно высокую степень повышения давления воздуха при высоком КПД (более 80%). Большая скорость вращения компрессора (до 12 тыс. об/мин) позволила снизить его габариты, к тому же появилась возможность использовать привод от газовой турбины.


Основными преимуществами винтового компрессора являются его высокая надежность и уравновешенность. Нагнетаемый воздух не содержит примесей масла, поэтому он наиболее пригоден для работы с поршневым двигателем.


Недостатком такого компрессора часто называют особую сложность формы роторов и их массивность, что ведет к их высокой стоимости. При работе винтовой компрессор производит шум высокой частоты, который вызывается пульсациями давления в режимах всасывания и нагнетания.


Рассмотрим конструкцию винтового компрессора на приведенном рисунке:


Его роторы представляют собой зубчатые колеса со спиральными зубьями, которые имеют большой угол наклона спирали. Профили зубьев и выемок роторов полностью соответствуют друг другу. В процессе работы зубья роторов не соприкасаются с корпусом и между собой, что достигается применением синхронизирующих шестерен на валах роторов. При этом отношение количества зубьев шестерен равно отношению количества зубьев соответствующих роторов. Основным распределительным органом при этом выступает ротор с впадинами.


Винтовые компрессоры могут создавать давление до 1 бара, а в некоторых случаях и выше, поэтому чаще всего применяются на мощных и скоростных автомобилях.


Центробежные компрессоры


Наибольшее распространение в двигателях внутреннего сгорания получили центробежные компрессоры. Этот тип устройств относится к лопаточным машинам, принцип действия которых основан на взаимодействии потока воздуха с лопатками рабочего колеса и неподвижных элементов машины. По сравнению с другими конструкциями, центробежные компрессоры имеют более компактные размеры и относительно просты в изготовлении.


Конструкция центробежного компрессора состоит из входного устройства, рабочего колеса (крыльчатки), и диффузора, который включает в себя безлопаточную и лопаточную части, причём последняя может отсутствовать. Также имеется воздухосборник, чаще всего выполняемый в виде улитки. В центробежном компрессоре воздух, пройдя через фильтр, попадает во входное устройство, которое для устойчивости потока постепенно сужается по направлению движения и служит для равномерного его подвода к колесу при минимальных потерях. Рабочее колесо устанавливается на шлицах, но в случае небольших размеров, может крепиться на гладком валу, который через механическую передачу связывается с коленвалом двигателя или рабочим колесом газовой турбины.


Основополагающими параметрами центробежного компрессора являются: расход воздуха, степень повышения давления и КПД компрессора. В современных устройствах, применяемых для наддува двигателей внутреннего сгорания, эти параметры могут изменяться в широком диапазоне. Так, например, степень повышения давления в компрессорах, приводимых в движение валом двигателя, может достигать 1,2 единиц. А в случае использования центробежного компрессора в форсированном комбинированном двигателе ее значение может достигать 3-3,5.


Центробежные компрессоры имеют много общего с турбокомпрессорами. Они довольно компактны, имеют небольшую цену и достаточно долговечны. Конечно, они не отличаются большим КПД и теряют свою эффективность на малых оборотах, но довольно часто применяются на отечественных автомобилях ВАЗ.



Хорошим примером такого устройства может служить компрессор «АutoTurbo» для ВАЗ 2110-2112 16V, 2170-2172 16V. Он может быть установлен на модель Лада-Приора, оснащенную ГУР или кондиционером. В комплекте используется серийный компрессор PK 23-1, создающий избыточное давление наддува до 0,5 бар при скорости вращения 5200 об/мин. Для его установки не требуется внесения изменений в конструкцию двигателя, только рекомендуется понизить степень сжатия путем замены штатной прокладки головки блока на более толстую. Разработчики изначально рассчитывали на максимальное упрощение установки компрессора, поэтому он может быть установлен автолюбителем самостоятельно.


Для установки на модель Нива-Шевроле предназначен центробежный компрессор «АutoTurbo» с установочным комплектом для ВАЗ 2123. В устройстве применен компрессор ПК-23, который при своевременной замене ремня и подшипников обладает неограниченным ресурсом. Создавая давление наддува до 0,5 бар, устройство отличается сравнительно небольшими габаритами и бесшумностью работы. Данный нагнетатель может устанавливаться на любые двигатели с максимальным объёмом 3 л.




Supercharger — механический нагнетатель

Понятие, плюсы и минусы механического нагнетателя Supercharger

Механический наддув – это процесс увеличения давление некой смеси на впуске двигателя для повышения массы горючей смеси в цилиндре для  увеличения мощности относительно единицы объема двигателя.

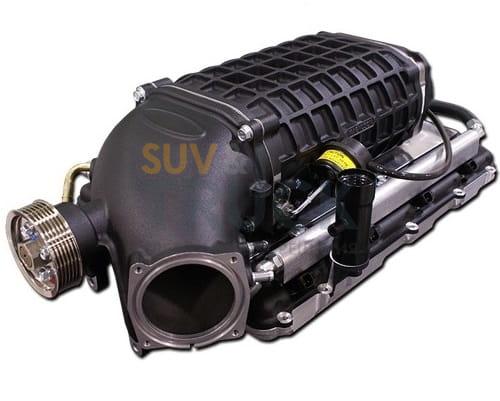

Supercharger (cуперчарджер) также известный как компрессор Рутса — это механический нагнетатель использующий для собственного привода энергию коленчатого вала. Он является основным элементом механического наддува.

Главным функциональным плюсом cуперчарджера является то что он может закачивать воздух на минимальных оборотах, абсолютно без задержки, при этом рост силы наддува строго пропорционален оборотам двигателя.

Главным же минусом cуперчарджера является то что он обирает часть мощности двигателя на собственный привод.

На данный момент  механические нагнетатели практически не используются. Их место заменили турбонагнетатели (турбокомпрессоры). За редким исключением их продалжают устанавливают на легковые автомобили, если необходимо сделать разбег по мощности, дабы не изменять конструкции двигателя.

В среднем применение механического нагнетателя обеспечивает увеличение мощности двигателя до 50%, а крутящего момента на 30%. При этом механический нагнетатель отличают существенные потери мощности двигателя из-за затрат энергии на его привод. В разных механических нагнетателях они могут составлять до 30%.

Виды конструкций механического нагнетателя делятся в зависимости от типа привода.

  1. Прямое  крепление нагнетателя к фланцу коленчатого вала называют прямым приводом;
  2.  Ременной привод – характеризуется различными вида привода при помощи ремней. Делится на:
  3. Зубчатый
    • Клиновой
    • Плоский
  4. Зубчатая передача  через цилиндрический редуктор
  5. Цепной привод;
  6. Электрический привод подразумевает под собой использования для привода электродвигателя.

Данный вид привода естественно является наиболее энерго-затратным и требует большей мощности для аккумуляторов, но при этом он не снижает мощности двигателя.

Механический нагнетатель можно условно  поделить на такие виды как:

  1. Объемные
    • Кулачковый – Roots, Eaton (Рутс, Итон)
    • Винтовой — Lysholm
  2. Центробежные

Объемные нагнетатели

Объемные нагнетатели  получили свое название из-за того что принцип их работы заключается в простой перекачке определенного объема воздуха без сжатия.

Кулачковый нагнетатель

Кулачковый нагнетатель является самым первым и от того самым старым и проверенным типом наддува. Его история развития стартовала 1859 году с работы двух талантливых братьев под фамилией Рутс (Roots). Изначально его использовали как промышленный вентилятор для продувки помещений. Чуть позже он получил широкое применение из-за своей простоты. Две помещенные в общий кожух прямозубые шестерни вращаются в разных направлениях, при этом перекачивая определенный объем воздуха от впускного до выпускного коллектора.

Спустя 90 лет другому американскому ученому Итону пришло в голову, как  можно усовершенствовать конструкцию. Прямозубые шестерни заменили на косозубые роторы, и воздух стал перемещаться вдоль, а не поперек как это было раньше. С того времени усовершенствование нагнетателей этого типа идет по пути увеличения количества зубчатых лопаток (косозубых роторов). В первоначальной модели Итона «Eaton» их было две, а теперь сложно встретить меньше четырех. Основными функциональными недостатками нагнетателей типа Рутс является:

  1. Неравномерная пульсационная подача воздуха создающие периодический недостаток давления. Увеличение количества зубчатых-лопастей и  изменение формы впускного и выпускного окна компрессора на треугольное, позволяет свести этот недостаток к минимуму.  К тому же эти конструктивные решения помогают сделать работу компрессоров Рутса намного тише и равномернее.
  2.  Во время выдавливания несжатого воздуха в трубопровод где находиться сжатый воздух, создается турбулентность, которая способствует росту температуры заряда воздуха. Это отрицательно сказывается на производительности ухудшая показатели калорийности топливной смеси из-за менее  полного сгорания. Данная проблема коленчатых компрессоров решается установкой инкулера.

Развитие машиностроение позволило полностью оценить плюсы и минусы нагнетателей Рутса и  получить из них максимум производительности.

Плюсы компрессоров Рутс:

  1. Компактность
  2. Простота конструкции
  3. Долговечность
  4. Эффективность на малых оборотах
  5. Низкий уровень шума

Винтовой нагнетатель

Винтовой нагнетатель (Lysholm) также как и компрессор «Рутса» относится к объемно-роторным нагнетателям и в своей работе использует те же принципы, но в отличии от своего более раннего коллеги рабочую нагрузку в нем исполняют пара роторов с взаимодополняющими профилями. На английском винтовой нагнетатель называют Lysholm  в честь его изобретателя Альфреда Лисхольма, который в 1936 году изготовил и запатентовал на него права.

Принцип работы компрессора Lysholm
  • Начиная встречное взаимное движение, пара роторов захватывает воздух.
  • Вдоль роторов воздух порциями проталкивается вперед попутно сжимаясь.

Следовательно, на выпуске окна компрессора не возникает турбулентности, как у компрессоров «Рутса». Это является главным отличием от роторно-шестеренчатых нагнетателей. Подобная схема работы обеспечивает стабильно высокую эффективность на всех уровнях нагрузки.

Плюсы компрессоров «Лисхольм»:
  1. Высокий КПД (70%)
  2. Надежность
  3. Компактная конструкция
  4. Низкий уровень шума.



Главным и единственным минусом компрессоров «Лисхольм» является очень слона форма роторов, из-за чего их производство является очень затратным и как следствие сам компрессор очень дорогой. Поэтому он не встречается в серийных авто и его производят очень мало компаний.

Центробежный нагнетатель

ентробежный нагнетатель получил на данный момент наиболее широкое применение среди всех механических нагнетателей. Главным образом его, используют в компоновке турбонаддува и реже как самостоятельное устройство наддува. Центробежный нагнетатель аналогичен турбонаддуву в плане нагнетания воздуха. Его основной деталью, как и у турбокомпрессора  является крыльчатка. У этой детали весьма сложная в исполнении конусообразная форма и от того насколько правильно она спроектирована и сделана зависит КПД всего нагнетателя.

Принцип действия центробежного нагнетателя:

  1. Воздух проходит по воздушному сужающемуся каналу  и раскручивает лопасти крыльчатки.
  2. Раскрученные лопасти, ведомые центробежной силой, отбрасывают воздух на периферию кожуха.
  3. Там установлен диффузор, снижающий потери давления. Порой он имеет лопатки с регулируемым углом атаки.
  4. Через диффузор воздух выталкивается в воздушный окружающий туннель (иначе воздухосборник) в форме улитки. Данная форма не случайна. Поток воздуха движется по каналу, который изначально был узким, а под конец стал широким, тем самым меняется скорость и давление воздушной массы на необходимые.

Главный недостаток  центробежного компрессора связан с базовым принципом, который приводит его в действие. Для работы ему необходимо огромная скорость вращения крыльчатки. Давление производимое компрессором равно квадрату скорости крыльчатки. Поэтому базовая скорость компрессора начинается от 40 тысяч оборотов за минуту и может достигать 200 тысяч. Понятно что для разгона на такую скорость ремень привода должен работать крайне быстро. Из-за чего от работы этого наддува появляется очень сильный шум и детали подвергаются быстрому износу. Частично проблема шума решается установкой дополнительного мультипликатора, при этом теряя часть КПД механического нагнетателя.

Огромная нагрузка накладывает высокие требования на качество материалов и точность обработки деталей нагнетателя.

К еще одному минусу данного механического нагнетателя можно отнести его инерционное действие, проявляющий себя в отставании срабатывании. На малых оборотах его эффективность ничтожна, но при увеличении оборотов происходит быстрый скачек в мощности. Из-за данной особенности центробежный нагнетатель устанавливают на машины, где требуется высокая мощность и скорость, взамен интенсивности разгона.

Плюсы центробежного нагнетателя:

Низкая цена и простота установки центробежного нагнетателя сделали его очень популярным среди автолюбителей.

Минусы центробежного нагнетателя:

Повышенный износ, шум и эффективность прибавки мощности исключительно на высоких оборотах.

Спиральные компрессоры (нагнетатели)

Леон Креукс в 1905 году подал заявку на патент для создания паровой машины, которая в процессе 10 лет доработки превратилась в компрессор с двумя спиральными витками, восьмью струями вместо четырех, внешней и внутренней камерой расположенными по бокам с разворотом в 180 градусов. Но на тот момент думать о массовом производстве компрессоров было очень рано. Не было материалов способных выдержать рабочую температуру и оборудования для точной обработки деталей. Последнее является решающим фактором, поскольку любая погрешность в изготовлении деталей, качестве или структуре поверхности могла привести к значительной потери КПД, быстрой поломке всего двигателя и нагнетателя в частности. Из-за этого его применение в машиностроении началось гораздо позднее.

Компания «Volkswagen» в середине 80-х годов начала активно экспериментировать с необычными спиральными компрессорами наиболее известными как G-lader устанавливая их на модели «Golf», «Passat», «Polo», «Carrado». Хотя сейчас это направление ею уже свёрнуто, работа инженеров VW в нем никогда не будет забыта. Их наработки продолжает использовать ряд (преимущественно немецких) производителей устанавливая спиральные компрессоры в свои авто.

Преимущества спирального компрессора:

  1. Высокий КПД -76%
  2. Хорошие уплотнения и как следствие хорошая отдача на малых оборотах.
  3. Низки уровень шума

Поршневые компрессоры

Одна из самых распространённых схем среди обычных воздушных компрессоров является поршневые компрессоры (нагнетатели). На данный момент они совершенно не используются в автомобиле строении, в отличие от судоходства, где устанавливаются почти на все крупные судна. Основным действующим элементом поршневого компрессора как это ни странно звучит, является поршень. При движении в нижнюю мертвую точку (НМТ) он выталкивает весь находящейся под ним сжатый воздух.

Шиберные (лопастные) компрессоры (нагнетатели также известные как ротационно пластинчатые компрессоры)





Говоря о незаслуженно забытых видах компрессорах, стоит обязательно упомянуть шиберные (лопастные) компрессоры – прекрасные в своей простоте конструкции и принципе действия апараты.

Устройство лопастного компрессора

В корпусе компрессора находится ротор чей размер составляет ¾ от внутреннего размера корпуса. Он смещен в одну из сторон относительно середины пары отверстий растянутых по всей длине цилиндра. На роторе нанесены несколько продольных канавок, в которые помещены лопатки. При вращении ротора воздух сначала засасывается в одну из долей (промежуток между лопатками), в момент когда лопасти выдвигаются  повинуясь центробежной силе, а затем сжимаются по пути подхода к выпускному отвествию.

Плюсы лопастного компрессора (нагнетателя)

Качественно изготовленные лопастные компрессоры могут создавать весьма и весьма большое давление. Если сравнивать их с теме же компрессорами Рутс  у них на 50% больше мощности, меньше шумность, выше КПД, меньше потери воздуха и его температура. К тому же они меньше отбирают мощности двигателя.

Минусы лопастного компрессора

Из-за свой конструкции лопастной компрессор имеет огромную фрикционную нагрузку между корпусом и шиберами (лопастями). Со временем  эксплуатации нагнетателя, увеличивался износ и потери воздуха, КПД существенно уменьшалось. Из-за этого лопастные компрессоры приходилось делали габаритными и низкооборотными. Что являлось недопустимо для развития машиностроения. О них стали отказывается и по не многу забывать. По пришествию долгих лет металлообрабатывающая отрасль шагнула далеко вперед. Появились новые материалы и технологии высоко-точной обработки, конструкторы стали задумывается о применении старых технических решений, которые ранее не нашли применения в жизни. Возможно, в скором будущем лопастные компрессоры вернутся в массовое производство.

4 Типы воздушных компрессоров и их применение

Воздушные компрессоры являются одними из самых необходимых устройств на строительных площадках, поскольку их можно использовать в качестве источника питания для электрических инструментов. Существует множество различных типов воздушных компрессоров, каждый из которых имеет свои уникальные возможности и недостатки.

Воздушные компрессоры подразделяются на объемные или динамические в зависимости от их внутренних механизмов. Четыре наиболее распространенных типа воздушных компрессоров:

  1. Винтовые компрессоры
  2. Поршневые воздушные компрессоры
  3. Осевые компрессоры
  4. Центробежные компрессоры

Чтобы помочь вам принять обоснованное решение для вашего проекта, ниже мы рассмотрим основные функции каждого типа и объясним, как каждый из них работает.

Компрессоры прямого вытеснения

Компрессоры прямого вытеснения охватывают множество различных воздушных компрессоров, которые генерируют энергию за счет вытеснения воздуха. Воздушные компрессоры этой категории работают с разными внутренними механизмами, но принцип у всех одинаков. Полость внутри машины хранит воздух, поступающий извне, затем медленно сжимает полость, увеличивая давление воздуха и потенциальную энергию.

Ротационно-винтовые компрессоры

Ротационно-винтовые компрессоры — распространенный тип поршневых компрессоров — являются одними из самых простых в уходе типов воздушных компрессоров, поскольку они оснащены внутренней системой охлаждения, не требующей особого обслуживания. Как правило, это большие промышленные машины, которые могут смазываться маслом или работать без масла.

Винтовые воздушные компрессоры генерируют энергию за счет двух внутренних роторов, вращающихся в противоположных направлениях. Воздух попадает между двумя противоположными роторами и создает давление внутри корпуса. Благодаря внутренней системе охлаждения эти воздушные компрессоры рассчитаны на непрерывную работу и имеют мощность от 5 до 350 лошадиных сил.

Подходит для: Крупномасштабные работы и промышленные установки, требующие непрерывного воздушного потока

Поршневые компрессоры

Поршневые компрессоры — еще один популярный тип поршневых компрессоров. Обычно их можно найти на небольших рабочих площадках, таких как гаражи и строительные проекты. В отличие от ротационного винтового компрессора, поршневой компрессор не предназначен для непрерывной работы. Поршневой воздушный компрессор также имеет больше движущихся частей, которые смазываются маслом для более плавного движения.

Поршневые компрессоры работают за счет поршня внутри цилиндра, который сжимает и вытесняет воздух для создания давления. Поршневые компрессоры могут быть одноступенчатыми или многоступенчатыми, что влияет на диапазоны давления, которые они могут достигать.

Если вам нужно больше мощности, вам поможет многоступенчатый компрессор. В то время как одноступенчатые компрессоры будут выполнять работу для небольших проектов, таких как деревообработка и металлообработка, многоступенчатые компрессоры обеспечивают мощность, необходимую для интенсивного строительства, такого как сборка и обслуживание автомобилей.

Подходит для: Дом и небольшие строительные проекты

Динамические компрессоры

Динамические воздушные компрессоры генерируют мощность в лошадиных силах, нагнетая воздух с помощью быстро вращающихся лопастей и ограничивая его для создания давления. Затем кинетическая энергия хранится в компрессоре как статическая. Осевые и центробежные компрессоры являются двумя наиболее распространенными типами динамических компрессоров.

Осевые компрессоры

Осевые воздушные компрессоры обычно не используются в строительных проектах. Вместо этого они обычно встречаются в высокоскоростных двигателях на кораблях и самолетах. Осевые компрессоры имеют высокий КПД, но они намного дороже, чем другие типы воздушных компрессоров, что делает их наиболее подходящими для аэрокосмических приложений, требующих высокой мощности.

Подходит для: Аэрокосмическая промышленность и высокоскоростные двигатели для кораблей

Центробежные компрессоры

Центробежные воздушные компрессоры замедляют и охлаждают поступающий воздух через диффузор для накопления потенциальной энергии. Благодаря многофазному процессу сжатия центробежные компрессоры способны производить большое количество энергии при относительно небольшой машине.

Эти компрессоры требуют меньше обслуживания, чем винтовые или поршневые компрессоры, а некоторые типы могут производить безмасляный воздух. Поскольку они могут достигать мощности около 1000 лошадиных сил, центробежные компрессоры обычно используются на более требовательных строительных площадках, таких как химические заводы и центры по производству стали.

Подходит для: Крупные металлургические и химические заводы

Как выбрать правильный тип воздушного компрессора?

В дополнение к механизмам выработки энергии и уровням выходной энергии, описанным выше, есть несколько других факторов, которые следует учитывать при выборе воздушного компрессора, который лучше всего подходит для вашей работы.

Учитывайте качество воздуха

В чистых производственных условиях использование масляных воздушных компрессоров может создать проблему. Большинство воздушных компрессоров используют масло для смазки внутренних механизмов, и пары могут загрязнять воздух, что приводит к повреждению продуктов или производственных процессов. С безмасляным воздушным компрессором этот риск значительно снижается.

Хотя безмасляные компрессоры, как правило, дороже, они являются единственным вариантом для объектов, гарантирующих чистоту производства. Масло все еще может быть необходимо для смазки машины, но внутренняя работа безмасляных компрессоров содержит другой уплотнительный механизм, гарантирующий, что масло не попадет в реальный компрессор.

В дополнение к чистому воздуху, безмасляные компрессоры часто имеют более низкие эксплуатационные расходы, поскольку детали не нужно менять так часто.

Приоритет энергоэффективности

Если вы работаете над длительным строительным проектом, приобретение высокоэффективного воздушного компрессора может окупиться в долгосрочной перспективе. Если вы ищете энергоэффективный воздушный компрессор, рассмотрите один из следующих вариантов:

  • Регулируемая скорость: Компрессоры с частотно-регулируемым приводом (VSD) экономят энергию и деньги, позволяя увеличивать или уменьшать производительность по требованию. . Для сравнения, двигатели в компрессорах с фиксированной скоростью постоянно вращаются с одной и той же скоростью и требуют периода охлаждения, который использует дополнительную энергию.
  • Природный газ: Воздушные компрессоры, работающие на природном газе, работают на природном газе вместо дизельного топлива или электричества. Они часто работают более эффективно, чем другие варианты, и имеют лучшие возможности рекуперации тепла, чем электрические компрессоры. Если эффективность и энергосбережение являются вашими основными целями, вам может подойти установка, работающая на природном газе.

Учитывайте ограничения по портативности

Если вы перевозите воздушный компрессор между объектами, переносное устройство является хорошим вариантом. Небольшие и легкие блоки по-прежнему могут вырабатывать энергию, но в компактном корпусе. Хотя они не будут такими мощными, как более крупные агрегаты, портативные компрессоры могут быть идеальными для небольших строительных проектов. Некоторые устройства можно даже подключить к адаптеру питания автомобиля, чтобы заправить небольшие инструменты для рисования аэрографом или инструменты для накачки шин!

Определение потребности в дополнительных функциях

Существует множество надстроек и дополнительных функций, которые можно использовать с различными типами воздушных компрессоров. Например, муфты или разветвители воздушных шлангов позволяют подключать несколько инструментов к воздушному компрессору, поэтому вам не нужно отсоединять их при смене задач. Воздушные компрессоры с дополнительной тепловой защитой отслеживают внутренний нагрев и предотвращают повреждение двигателя в случае перегрузки машины.

Некоторые воздушные компрессоры имеют систему ременного привода, а не прямой привод, что обеспечивает более тихую работу. Если вы считаете, что вам понадобятся какие-либо из этих дополнительных функций, вы должны убедиться, что тип воздушного компрессора, который вы выбираете, совместим.

Если вы не хотите покупать воздушный компрессор для своей строительной работы, у BigRentz есть несколько типов воздушных компрессоров, которые вы можете арендовать для следующей работы. У вас есть вся необходимая информация, от маленького и портативного до промышленного масштаба, чтобы сделать лучший выбор для вас.

Related Posts

Механика воздушного компрессора — объяснение

Итак, вы всегда хотели знать, как работают эти воздушные компрессоры с дизельным двигателем, в частности, о преимуществах и недостатках. невероятные машины.

Одним из наиболее распространенных применений воздушных компрессоров является большое оборудование — от дрелей до гвоздезабивных пистолетов, шлифовальных машин, краскопультов, шлифовальных машин и даже степлеров. До появления современных воздушных компрессоров у нас были только большие и сложные системы ремней и колес.

Сегодня они повсюду, от небольших пневматических инструментов, которые большинство людей стоят в своих гаражах, до колоссальных машин на заводах.

Большим преимуществом пневматического привода является то, что каждому инструменту не нужен собственный громоздкий двигатель. Вместо этого один двигатель компрессора преобразует электрическую энергию в кинетическая энергия . Это позволяет создавать легкие, компактные, простые в обращении инструменты, которые работают тихо и имеют меньше изнашиваемых деталей.

Если вам интересно узнать, как работают различные воздушные компрессоры и как они могут помочь вам в повседневной жизни, вы обратились по адресу — читайте дальше, чтобы узнать все, что вам нужно знать.

Устройство воздушных компрессоров с дизельным двигателем

Проще говоря, воздушные компрессоры работают, делая именно то, что звучит так: они используют давление воздуха для выполнения своей работы.

Во-первых, они сжимают воздух в меньший объем по сравнению с тем, что было изначально. Как только это произошло, вновь сжатый воздух нагнетается в резервуар для хранения. Когда давление в баке достигает максимального значения, воздушный компрессор отключается, и вы можете использовать сжатый воздух внутри.

Компоненты, которые вы найдете внутри воздушных компрессоров, обычно очень похожи, независимо от их размера или области применения. Некоторые из наиболее распространенных деталей:

  • Двигатель
  • Впускной клапан
  • Выпускной клапан
  • Насос для сжатия воздуха
  • Резервуар для хранения
  • Бак первичного маслоотделителя

Хотя не все компрессоры поставляются с накопительными баками, в большинстве более крупных моделей они есть. Поэтому, если модель не является особенно портативной, имеет смысл использовать резервуар для хранения.

Как работают дизельные воздушные компрессоры?

В основном воздушный компрессор работает по принципу вытеснения воздуха. Это просто означает, что воздух сжимается при попадании в компрессионную камеру. Смещение также подразделяется на положительное и динамическое смещение.

Положительное смещение

Это наиболее распространенный метод, который важно понимать в технике. В поршневых компрессорах воздух втягивается в камеру, и объем камеры уменьшается для сжатия воздуха.

Динамическое смещение

Этот метод просто означает, что вращающиеся лопасти подают воздух в камеру. Движение лопастей очень быстро создает давление в камере и создает большие объемы сжатого воздуха. По сути, существует два типа компрессоров с динамическим объемом: центробежные компрессоры и осевые компрессоры.

Типы дизельных воздушных компрессоров

В этой статье мы рассмотрим три основных типа воздушных компрессоров.

Винтовые компрессоры

Винтовые компрессоры обычно используются в промышленности и бывают разных размеров. Два винта вращаются внутри электродвигателя в противоположных направлениях. Это движение в ротационных винтовых воздушных компрессорах создает вакуум для вытягивания воздуха. Вращающийся шнековый воздух, втянутый в резьбу шнека, сжимается и, наконец, выбрасывается через выпускной клапан.

Поршневые компрессоры (также известные как поршневые поршневые компрессоры)

Поршневой воздушный компрессор работает, когда поршень движется с целью сжатия поступающего атмосферного воздуха. Впускной клапан (иногда называемый всасывающим клапаном) подает воздух в цилиндр. Поршневой компрессор обычно имеет резервуар для хранения сжатого воздуха — это снижает износ и повышает эффективность.

Большинство воздушных компрессоров (с дизельным двигателем) имеют поршневой привод и представляют собой автономные блоки, в которых двигатель и компрессор расположены рядом друг с другом.

Роторные (пластинчатые) компрессоры

Работают с пластинчато-роторными компрессорами разных размеров. В пластинчато-роторных компрессорах воздух всасывается в камеры при вращении автоматически регулируемых рычагов. Когда двигатель вращается, он перемещает воздух вместе с ним, так что лопасти приближаются к выходу, тем самым создавая меньшее пространство между лопастями и корпусом. Это, в свою очередь, приводит к образованию сжатого воздуха.

Ступени сжатия воздуха

Одноступенчатые компрессоры

Большинство поршневых компрессоров используют одноступенчатый цикл. Это означает, что воздух сжимается за один такт двигателя.

Двухступенчатые компрессоры

В двухступенчатом цикле один поршень сжимает воздух перед его перемещением в другую, меньшую камеру, которая еще больше сжимает воздух. Компрессоры такого типа выделяют много тепла при работе и обычно должны охлаждать воздух между циклами.

Регуляторы

Регуляторы работают за счет уменьшения или увеличения давления, выходящего из выпускного клапана. Регулятор нажимает на пружину, которая сужает клапан, снижая давление. Обычно это делается для обеспечения надлежащего давления, необходимого для работы ваших пневматических инструментов.

Мобильность

Мобильность — это действительно то, в чем дизельный воздушный компрессор работает очень хорошо. Обычно они устанавливаются на колесную систему и могут буксироваться практически любым транспортным средством. Они созданы для работы в любых климатических условиях и могут без проблем использоваться часами или днями. Пока у вас есть масло и дизельное топливо, ваш компрессор будет продолжать работать.

Наличие многочисленных опций

Еще одна область, в которой блестят портативные дизельные компрессоры, — это адаптивность. Существует почти бесконечное количество дополнений, которые вы можете сделать для расширения возможностей вашего компрессора, в том числе:

  • Входные фильтры для очень запыленного поступающего воздуха
  • Нагреватели воздуха (для нагревания охлажденного воздуха – предотвращает попадание влаги)
  • Воздухоохладители (для охлаждения сжатого воздуха)
  • Адаптеры фаркопа
  • Холодный пуск (для запуска в очень холодных регионах)

Функции безопасности

Есть также несколько функций безопасности, которые могут оказаться незаменимыми. Если вы используете свой компрессор в зоне, где есть легковоспламеняющиеся элементы, вам следует инвестировать средства в искрогаситель, чтобы предотвратить взрывы.

Дизельные компрессоры работают так же, как и традиционные электрические модели, но с дополнительным преимуществом в виде дизельного привода и отсутствия зависимости от электричества.

Дизельные двигатели

Как мы упоминали выше, каждый компрессор содержит двигатель, приводящий в действие насос. В случае воздушного компрессора двигателя внутреннего сгорания двигатель обычно подключается непосредственно к самому компрессору. Некоторые системы соединяют дизельный двигатель с рядом шкивов и ремней, которые помогают регулировать двигатель.

Как правило, воздушный компрессор на дизельном топливе имеет простую систему управления. Сильно отличается от более крупных и сложных стационарных моделей, которые вы можете увидеть в заводских цехах. Способ управления двигателем обычно механический и привязан к самому компрессору.
