Установка турбины на атмосферный двигатель

Мотор – это главный механизм в любом транспортном средстве. Все двигатели условно разделяются на 2 группы: турбированные и атмосферные. Атмосферные ДВС бывают газовыми, дизельными и бензиновыми, в зависимости от конструкционных особенностей и типа топлива, которое необходимо для их функционирования. У каждого начинающего автовладельца рано или поздно возникает вопрос: «Можно ли поставить турбину на атмосферный двигатель?». Ответ на этот вопрос можно дать только один – положительный. В этой статье мы расскажем вам, как обычный атмосферный мотор можно сделать турбированным.

Зачем устанавливать турбину

Чтобы разобраться в этом, сначала необходимо обратить внимание на принцип работы атмосферного мотора. Он функционирует таким образом: воздух попадает в него естественным путем, затем смешивается с топливом, переходит в цилиндр и воспламеняется от искры, в результате выделяется энергия, которая приводит в движение автомобиль. Установка турбины делает двигатель более мощным и износостойким, увеличивает крутящий момент и снижает уровень вредности выхлопных газов.

Благодаря турбине топливная смесь становится более насыщенной воздухом, интенсивнее горит. Мощность двигателя увеличивается на 10%, а то и более. Кроме того, он экономичнее расходует топливо.

Работает эта деталь так: в ее корпус попадают выхлопные газы, которые вращают крыльчатку. На одном валу располагается рабочее колесо компрессора. На вход устройства поступает отработавший в двигателе атмосферный воздух, а на выходе получается «надувочный». Поэтому эта процедура известна под названием «турбонаддув». Таким образом, КПД двигателя объемом 1.4 литра, оснащенного системой турбонаддува, вполне сравним с мощностью агрегатов с полезным объемом 1.8 литра. При этом, разумеется, что менее объемный двигатель расходует значительно меньше топлива. Особой популярностью данная технология пользуется у производителей японских и немецких автомобилей. Тем не менее, нередко турбину устанавливают и в постсоветских странах, даже на старые машины.

Элементы, необходимые для установки

Чтобы установить турбину на атмосферный двигатель, вам понадобится подготовить следующие детали:

  1. Саму турбину.

  2. Электронику, которая будет обеспечивать контроль подачи топлива.

  3. Выпускной коллектор.

  4. Высокопроизводительные форсунки.

  5. Интеркуллер для охлаждения воздуха.

  6. Трубу, соединяющую турбину с глушителем (даун-пайп).

  7. Магистраль подачи воздуха, выполненная из нержавейки и алюминиевых трубок.

  8. Трубки, обеспечивающие подачу масла и охлаждающей жидкости.

  9. Силиконовые патрубки, предназначенные для соединения трубок.

Учтите, что вместо обыкновенного коллектора вам понадобится турбоколлектор. Через него выхлопные газы будут выходить, а затем перенаправляться в турбину. Коллектор должен обладать толстыми стенками и большим запасом прочности. Поэтому лучше заказывать его изготовление в автомастерской, а не покупать дешевые готовые детали в Интернет-магазине. Профессиональный сварщик выполнит деталь так, что на ней не будет трещин, а окалина не попадет внутрь турбины.

Чтобы не допускать перегрева турбины, дополнительно устанавливают охлаждающую систему. В даун-пайп встраивается кислородный датчик. Крыльчатка турбины выполняет очень высокие обороты. Чтобы исключить риск ее преждевременного выхода из строя, к ней подводят масло, которое будет подаваться из двигателя. Лишнее давление будет сбрасываться при помощи клапана, который называется блоу-офф.

Как устанавливается турбина

Вы и сами можете переделать мотор, если умеете выполнять следующие операции:

  • увеличение объемов цилиндров;

  • замена клапана и кулачкового вала;

  • снижение сопротивления ГРС;

  • установка улучшенных воздухофильтров;

  • использование патрубков и увеличение насосной мощности.

В результате мощность силового агрегата увеличится минимум на 30%. Однако вряд ли вы сумеете провести чип-тюнинг, то есть прошивку мотора при помощи специальных компьютерных программ. Это позволяет повысить мощность устройства приблизительно на 15%. Стоит отметить, что стоит это довольно дорого. У экспертов нет однозначного мнения по поводу степени полезности этой процедуры. Одни из них утверждают, что после нее двигатель изнашивается быстрее, а другие убеждены, что перепрошивка наоборот расширяет эксплуатационный ресурс деталей.

После операций по повышению мощности ДВС можно столкнуться с тем, что агрегат начал перегреваться, особенно при жаркой погоде. Чтобы избежать этого, нужно будет установить интеркулер. Это устройство охлаждает надувочный воздух. Стоит отметить, что его можно установить и обычный атмосферный двигатель. Интеркулер сделает так, что в поступающем холодном воздухе будет содержаться больше кислорода. Это обеспечит лучшее сгорание топлива, за счет чего возрастет и КПД двигателя. Поскольку данное устройство является достаточно компактным, его можно устанавливать практически куда угодно.

Большинство автовладельцев отмечает приятные изменения в первые же минуты вождения машины, в которую был вмонтирован интеркулер. Температура воздуха снижается на 15%, что увеличивает мощность ДВС в среднем на 4%. При этом сокращается расход топлива. В отдельных случаях при помощи данного механизма мощность мотора можно повысить даже на 25%.

Может ли быть установлена турбина на атмосферный двигатель вашей машины? Это определяется моделью авто. Иногда проще купить новый автомобиль, чем подбирать необходимые запасные части для старого. Если вы все-таки хотите турбировать мотор, то лучше не пытайтесь делать это самостоятельно, а обратитесь за помощью к профессионалу.

Переоборудование начинается с демонтажа всех деталей, связанных с впуском и выпуском воздуха. Затем коллектор соединяют с турбиной, развернутой таким образом, чтобы работа с присоединением патрубков выполнялась максимально легко.

Турбина вращается очень быстро, поэтому ее подшипники должны постоянно смазываться. Трубку для подачи смазки необходимо подсоединить к тому месту в моторе, в котором масло идет под давлением. Для подключения также может использоваться тройник датчика давления. Второй конец трубки подключают к верхнему сегменту картриджа турбины. Сливаться масло будет под низким давлением, через предназначенный для этого сосок. Система охлаждения подключается с обратной стороны от водяной помпы.

Двигатель будет получать больше воздуха, а значит, ему понадобится большее количество топлива. Для увеличения его подачи устанавливаются форсунки, обладающие высокой производительностью. Также в некоторых случаях имеет смысл установить новый топливный насос. Электроника будет контролировать уровень давления воздуха, не допуская избыточных показателей. К ней подсоединяют датчики температуры. Контроллер нужно откалибровать так, чтобы топливная смесь впрыскивалась точно в нужный момент.

Не забывайте, что прошивкой двигателя обязательно должен заниматься очень опытный специалист. Здесь есть риск сбить заводские настройки, что выведет мотор из строя. Тогда придется тратить дополнительные средства на его ремонт. Установка турбокомпрессора на атмосферный двигатель в значительной степени упрощает его настройку.

Главная

Поднять мощность двигателя – мечта многих автолюбителей. Первое, что приходит на ум, – купить турбокомпрессор и повысить показатели авто. Но так ли это просто?

Стоит понимать, что установка турбины на нетурбированный двигатель чревата вмешательством почти во все системы автомобиля. Это очень дорогой и трудоемкий процесс со своими опасностями:

  1. Вместо ожидаемого увеличения мощности двигателя на 100 – 200 л.с.  реально добиться максимум 50-ти.
  2. Установка турбины требует дополнительной установки впускного и выпускного коллектора, интеркулера, изготовление подачи и слива масла турбины, топливного насоса и программы управления двигателем.
  3. Автомобили с турбиной имеют высокий риск детонации из-за повышенного содержания в моторе воздушно-топливной смеси. Для безопасной работы необходимо использовать специальное программное обеспечение при установке турбины и установить специальные поршни для снижения степени сжатия.
  4. Установка турбины на атмосферный двигатель влечет увеличение подачи воздуха в цилиндры и бòльшую подачу топлива. Возникающие тепловые нагрузки могут вызвать ускоренный износ двигателя.
  5. Турбонагнетатель увеличивает сопротивление потоку выхлопных газов, что снижает мощность. При неподготовленной выхлопной системе можно не только не добиться увеличения мощности, но и снизить уже существующую.

​

Если вы все же решили установить турбину, обратите внимание на такие моменты:

  1. Пыль, грязь, масляные герметики способны разрушить турбину. Эти нюансы часто не учитываются, когда ТК устанавливается самостоятельно или неопытным мастером.
  2. Учитывайте объем двигателя, чтобы выбрать правильное соотношение компрессора и мотора.
  3. Нужно четко понимать, для чего используется автомобиль. Городские поездки, трассы и спортивные гонки требуют различных решений.



Результат тюнинга во многом зависит от уровня мастерства  специалистов. Неопытные мастера могут загубить не только ваше время и деньги, но и автомобиль!



Сервис Turbo Magic не занимается турбо-тюнигом, однако осуществляет продажу и ремонт турбин на высоком профессиональном уровне.





 Вернутся к списку «Статьи и новости»



Где нас можно найти
  • Сдать в ремонт или получить заказанную турбину можно по следующим адресам.
  • Ремонт и установка турбин
  • Только прием в ремонт
Работаем по Украине, СНГ

Отправить турбокомпресор на ремонт или получить купленную турбину можно через курьерские службы.



Подробнее





Турбированный автомобиль без наддува?

Существует распространенное заблуждение, что модернизировать турбокомпрессор так же просто, как прикрутить его болтами! В 99% случаев, будь то бензиновый или дизельный двигатель, он просто не был рассчитан на такое увеличение мощности и крутящего момента. Итак, прежде чем вы сможете даже начать думать о подборе и установке турбокомпрессора, вы должны сначала подумать о двигателе.

Эта страница предназначена ТОЛЬКО ДЛЯ ИНФОРМАЦИИ. Мы не занимаемся такой работой в Turbo Dynamics, но предлагаем консультационные услуги и поставку продукции (см. ниже).

Принципиальные различия между безнаддувным двигателем и двигателем с турбонаддувом заключаются в степени сжатия, профилях распределительных валов, заправке топливом, моменте зажигания, типе поршней и прочности некоторых вращающихся частей.

Турбокомпрессор как компонент двигателя может довольно легко увеличить выходную мощность на 30%, а в некоторых случаях и до 100%, поэтому первое, на что следует обратить внимание, это сам двигатель.

Способен ли двигатель выдержать такое увеличение в его нынешнем состоянии? Был ли он способен, когда был новым? Точно так же работают сцепление, трансмиссия и тормоза?

Чтобы выполнить переоборудование безнаддувного двигателя, необходимо провести следующие модификации двигателя для эффективного завершения модернизации: ограничения по упаковке, требуемая скорость потока/мощность, типы фланцев, вероятные температуры выхлопных газов, торцевой корпус согласно C. H.R.A. ориентация и многие другие параметры, которые необходимо учитывать.

Turbo Dynamics имеет многолетний опыт работы в этой области, работая консультантами как для производителей гоночных автомобилей, так и для частных лиц. Один производитель, Garrett, предлагает свои турбокомпрессоры «Club Line» с многопозиционным приводом перепускной заслонки, что делает их идеальными для различных ориентаций и заслуживает внимания, если у вас двигатель небольшой мощности и вам нужна мощность не более 350 л.с.

Ознакомьтесь с нашим ассортиментом турбокомпрессоров Club Line здесь.

КУЛАЧКИ И ПОРШНИ

Изготовление как впускных, так и выпускных коллекторов для конкретного применения. Степень сжатия двигателя должна быть проверена и снижена при необходимости, в идеале она должна составлять от 7,5: 1 до 8,5: 1 (обычно), чтобы можно было использовать любое значительное давление наддува.

Этого можно добиться одним из трех способов: предпочтительнее установка кованых поршней с низким коэффициентом сжатия, механическая обработка верхней части стандартных поршней или установка более толстой прокладки головки или прокладочной пластины.



СПЕЦИФИКАЦИЯ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

Следует также проверить спецификацию распределительного вала, чтобы убедиться, что продолжительность и перекрытие клапанов не слишком велики для применения, в идеале это должен быть распределительный вал с небольшой продолжительностью и перекрытием.



ТОПЛИВНАЯ СИСТЕМА

т. е. форсунки, топливный насос, давление и схема системы зажигания также должны быть модифицированы в соответствии с повышенными требованиями к турбонагнетателю. При повышении давления наддува момент зажигания должен быть задержан.

Чтобы выбрать правильный турбокомпрессор для применения, нам потребуется следующая основная информация:

a) Объем двигателя
b) Максимальное число оборотов в минуту
c) Применение или использование, например, трамвай/дрэг/гонка и т. д.
d) Требования к расчетной мощности и крутящему моменту
e) Требования к давлению наддува
f ) Если двигатель должен иметь промежуточное охлаждение или охлаждение наддува

найдите специалиста по конверсии и обратитесь к нему за советом.

Turbo Dynamics не выполняет этот вид работ, а просто предоставляет консультации, подбор и поставку турбокомпрессоров и некоторых сопутствующих товаров (таких как впускные и выпускные фланцы турбины, маслопроводы, фитинги и фланцы, отрезки силиконовых шлангов высокого давления и колена) , сбросные клапаны и т.д.)

Мы можем предоставить чертежи фланцев с указанием размеров для изготовления коллектора. Преобразование может быть очень дорогостоящим (обычно от 2500 до 5000 фунтов стерлингов), поэтому перед дальнейшим рассмотрением проекта получите предложение от своего специалиста по преобразованию.

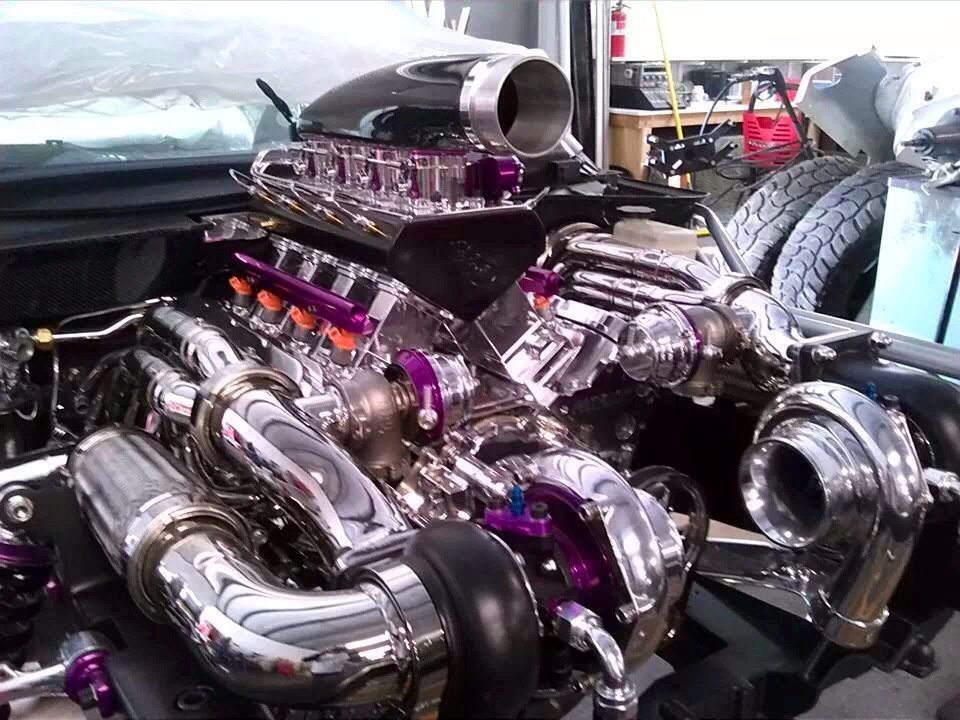

Как установить свой первый турбокомпрессор на любой двигатель

| Практическое руководство — двигатель и трансмиссия

Не отставайте от технологий. Узнайте о некоторых основах, а затем узнайте, как установить свою первую турбоустановку.

Чтобы отпраздновать 75-летие HOT ROD, мы объединились с CASTROL GTX, чтобы рассказать вам несколько историй, иллюстрирующих сущность HOT ROD и отражающих влияние бренда на автомобильную культуру Америки. Нажмите здесь, чтобы узнать больше о CASTROL GTX.

Иногда мы должны задаться вопросом, почему кто-то еще пытается создать силу N/A. Мы признаем, что существует множество правил гонок, чтобы предотвратить доминирование силовых агрегатов, а турбины выглядят довольно сложными. Но вам нужно будет преодолеть это. Мы поняли это после того, как увлеклись просмотром на YouTube тех парней с турбокомпрессорами, которые чертовски обыграли Viper и любого жокея спортбайка, готового рискнуть в дороге. Забудьте о большом кулачке и свободном конвертере; они вам не понадобятся. Вам даже не нужно думать, как спрятать большой блок под капотом или где вырезать отверстие для вентилятора. Все, что вам нужно, это один или два турбонагнетателя, чтобы получить непристойную мощность, и мы собираемся показать вам, как его получить.

Термины Turbo

  • Наддув: Любое давление выше атмосферного, измеренное во впускном коллекторе.
  • Порог наддува: Минимальные обороты двигателя, при которых турбонаддув может обеспечить полезный наддув.
  • Карта компрессора: Сетка чисел, используемая в качестве инструмента для оценки эффективности турбонаддува по отношению к двигателю.
  • Помпаж компрессора: Воздушный поток, вызывающий нестабильность скорости турбонагнетателя при резком закрытии дроссельной заслонки.
  • Задержка: Задержка между изменением положения дроссельной заслонки и созданием полезного наддува.
  • Линия помпажа: Линия, которая следует за крайней левой частью островка эффективности на карте компрессора, где турбонаддув становится нестабильным.

Что нужно для установки турбокомпрессора

Компрессор

Большой или маленький? На стороне давления или холода турбосистемы находится компрессор. Когда отработанный воздух и топливо выходят из выпускного отверстия, они вращают колесо выхлопной турбины, которое вращает вал турбонагнетателя, соединенный с колесом компрессора. Размер и шаг колеса, а также форма корпуса определяют, где комбинация воздушного потока и давления наддува наиболее эффективна. Хитрость заключается в том, чтобы выбрать размер компрессора, обеспечивающий такую ​​эффективность в используемом диапазоне оборотов. Крыльчатка компрессора меньшего размера будет более эффективной при низких оборотах, но будет выделять больше тепла при более высоких оборотах двигателя. Это также будет ограничивать поток на более высоких оборотах.

Ключом к системе Hellion является турбонаддув Turbonetics Custom 60 с 61-мм компрессорным колесом F1-65 и соотношением A/R 0,81. Если вы хотите, вы можете перейти на компрессор T66 или T76 за дополнительную плату примерно в 595 долларов, если вы хотите получить более 600 л.с.

Слишком большой компрессор вызовет задержку наддува и возможный помпаж компрессора в нижнем диапазоне оборотов и будет наиболее эффективным при более высоких оборотах двигателя. Поскольку колесо компрессора определяет мощность, необходимую от турбины, очень важно правильно подобрать размеры. Слишком маленькая турбина быстро раскручивается, но ограничивает на верхнем конце. Слишком большая турбина не может обеспечить достаточную мощность компрессора на низких оборотах.

Соотношение давлений и скорректированный массовый расход воздуха — это две цифры, необходимые для оценки компрессора на карте. Выберите турбо с картой компрессора, которая ставит две точки на графике между 65 и 70 процентами эффективности для уличного применения. Чтобы получить коэффициент давления, просто добавьте величину наддува в фунтах на квадратный дюйм к стандартному атмосферному давлению (14,7) и разделите его на 14,7. Мы будем использовать давление 10 фунтов на квадратный дюйм, потому что оно приближается к порогу безопасности для газового двигателя с насосом без промежуточного охлаждения. Степень сжатия для 302-дюймового двигателя при 6000 об/мин составляет 1,68.

Это карта компрессора 60-1 от Turbonetics. Обратите внимание на удобную форму линии помпажа и размер полезной площади компрессора. По мере обновления становится еще лучше. Центральный остров — это место, где турбонаддув наиболее эффективен для создания наддува при наименьшем количестве тепла. Иллюстрация: Турбокомпрессоры Garrett.

Глядя на карту компрессора, можно сделать ошибку, просто умножив общий CFM двигателя на коэффициент давления, чтобы получить скорректированный массовый расход воздуха и соединив точки. Правда в том, что скорректированное число массового расхода воздуха является результатом нескольких сложных расчетов, включающих плотность воздуха, степень давления, CFM двигателя и даже плотность воздуха при наддуве. Если вам удастся справиться с математикой, вы заметите, что последний фрагмент головоломки — это эффективность самого компрессора, определяемая таблицей.

Это карта от «хорошего» Ford Thunderbird с 85 по 86 год. Обратите внимание, что линия всплеска сужает полезную область карты, и турбодвигатель должен вращаться примерно на 40 000 об / мин быстрее, чем 60-1, чтобы выполнить свою работу.

Кратчайшим путем ко всему этому является то, что инженер Turbonetics Дэйв Остин называет племенным знанием. Посмотрите, что делают другие ребята, и посмотрите, работает ли это, или просто позвоните в авторитетную турбокомпанию, чтобы получить несколько предложений. У Turbonetics, например, есть матрица популярных турбокомпрессоров, классифицированных по объему двигателя и мощности на основе многолетних проб и ошибок. Вся сетка слишком велика для печати здесь, но вы можете получить доступ к знаниям с помощью простого электронного письма или звонка в службу технической поддержки. Только обязательно узнайте все подробности о своем автомобиле и своих планах по его использованию.

Турбина

Выбор турбины включает в себя выбор колеса, которое достаточно маленькое, чтобы реагировать быстро, и достаточно большое, чтобы вращать колесо компрессора достаточно быстро, чтобы создать желаемое давление наддува и минимизировать противодавление. Эмпирическое правило состоит в том, чтобы выбрать наименьший диаметр колеса, который по-прежнему позволяет вам достичь ваших целей в лошадиных силах, не создавая перегибов в мощности. Современные турбины в конечном итоге настраиваются с помощью сменных и синхронизируемых корпусов турбины, поэтому вы можете точно настроить систему, если промахнулись.

Чтобы помочь вам выбрать корпус турбины в соответствии с вашими потребностями, производители турбокомпрессоров полагаются на упрощенный инструмент, называемый соотношением A/R. A для площади и R для радиуса. Соотношение A/R представляет собой отношение между центральной точкой площади поперечного сечения канала и радиусом от центра турбинного колеса на входе до улитки. Это простое деление A на R. По мере того, как A становится меньше, скорость газа в воздухе увеличивается, как и его влияние на скорость турбинного колеса. Если A станет слишком маленьким, он захлебнется и не сможет подавать достаточно энергии на компрессор, и пострадает пиковая мощность. Противодавление в двигателе также станет слишком высоким, вызывая обратный поток в цилиндр, когда открывается выпускной клапан. По мере того, как A становится больше, он сможет передавать больше энергии турбинному колесу за счет скорости. Эффективность турбонаддува и конструкция турбинного колеса также имеют значение, но обычно именно соотношение A/R и размер турбинного колеса определяют намотку, общий воздушный поток и подаваемое давление. Как правило, соотношение A/R, равное 1,5, обеспечивает большую мощность, а соотношение A/R, равное 0,5, обеспечивает лучшую реакцию на низких скоростях. Согласно матрице, двигатели объемом от 5,0 до 6,0 литров будут иметь отношение от 0,68 до 0,81 A/R.

Отводные и перепускные клапаны

Как вы, вероятно, можете себе представить, поскольку давление наддува создается давлением выхлопных газов и вращающимся колесом компрессора, можно обеспечить двигатель большим наддувом, чем октановое число топлива, или даже сам двигатель может ручка. Это состояние называется избыточным наддувом, и им можно управлять с помощью клапана, называемого перепускным клапаном, который пропускает выхлопные газы вокруг турбонаддува в поток выхлопных газов. Вестгейты связаны с наддувом, чтобы регулировать максимальное количество энергии, подаваемой на турбину, и, следовательно, количество наддува, создаваемого компрессором. Тип, расположение и размер вестгейта являются ключом к эффективной системе.

Это пример внутреннего вестгейта, который часто можно увидеть на автомобилях OE. Обратите внимание на размер выпускного отверстия. В ситуации с большим наддувом он может не выпустить достаточно наддува, чтобы замедлить турбину, что приведет к избыточному наддуву, детонации или чему-то еще худшему.

Большинство заводских турбин имеют встроенный перепускной клапан, механизм которого встроен в корпус турбины и приводится в действие рычагом, соединяющим компрессор с турбиной. Несмотря на то, что он компактен и функционален для установки с одинарным или двойным турбонаддувом с низким наддувом, его нельзя синхронизировать для установки, и он помещает гейт в наименее желательную часть системы. Внешние вестгейты имеют размер в зависимости от количества энергии, которую вы хотите получить, и должны быть расположены там, где они могут собирать все импульсы выхлопа, например, в конце коллектора коллектора или коллектора. Следует избегать того, чтобы газы возвращались назад или резко поворачивались при выходе из турбины. Поскольку газ пойдет по пути наименьшего сопротивления, возможно, что при высоких оборотах турбина будет продолжать увеличивать скорость, если путь к выхлопу ограничен или перепускная заслонка слишком мала.

Байпасный клапан устанавливается на холодную сторону системы и предназначен для предотвращения скачков напряжения и повреждения компрессора. В ситуации с высокими оборотами / высоким наддувом, если вы быстро отпустите дроссельную заслонку, давление не сможет попасть во впускной коллектор. Поскольку турбина и компрессор все еще вращаются, давление на дроссельные заслонки увеличивается. Это давление может остановить колесо компрессора или вызвать помпаж, поскольку оно меняет направление, создавая область низкого давления и повышая и понижая скорость компрессора. Байпасный клапан просто сбрасывает давление в атмосферу, когда дроссельная заслонка закрыта. Это также является источником чириканья, которое вы иногда слышите, когда автомобили с турбонаддувом поднимаются для переключения передач.

Нагрев, детонация и промежуточное охлаждение

Ранние заводские автомобили с турбонаддувом не имели промежуточного охладителя и, следовательно, не имели защиты от дополнительного тепла, создаваемого способностью турбокомпрессора быстро сжимать и нагревать поступающий воздух. Это, в сочетании с подачей бензина, вызвало детонацию, которая до сих пор является основным способом разрушения вашего двигателя. Решение варьировалось от ужасных статических степеней сжатия до 6,0: 1 до Turbo Rocket Fluid с турбонаддувом Corvairs, который на самом деле был просто кувшином воды / метанола, который вводился во всасываемый поток воздуха для охлаждения заряда. Он отлично работал, пока вы не забыли его заполнить. Двигатели с низкой степенью сжатия и большими турбинами, созданные для вялых уличных автомобилей с низкими оборотами, которые внезапно просыпались из-за резкой избыточной поворачиваемости и диких, дымных рыбьих хвостов. Просто спросите любого, у кого был Porsche 9 начала 70-х.30.

Идея эффективного двигателя с разумной степенью сжатия, который имеет хорошую реакцию на низких скоростях и использует достаточно наддува для создания реальной мощности, возможна с промежуточным охладителем. Интеркулер — это просто теплообменник, который находится между компрессором и воздухозаборником для уменьшения тепла, выделяемого в процессе сжатия воздуха. На первый взгляд, промежуточное охлаждение воздушного заряда позволяет вам увеличить наддув или использовать меньший турбонаддув на двигателе с масляным охлаждением. Что он на самом деле делает, так это стабилизирует заряд всасываемого воздуха для предотвращения детонации и расширяет всю карту компрессора, что позволяет вам вырабатывать больше мощности с меньшим двигателем и меньшим насилием. Мы также рекомендуем MSD с регулируемой кривой синхронизации или системой управления синхронизацией наддува, чтобы избежать дребезжания двигателя.

Топливные системы

Чтобы увеличить мощность, вам потребуется больше топлива. Различают три типа установок: продувочно-проточно-карбюраторные и продувочно-инжекторные системы. Проточно-карбюраторная система имеет ряд недостатков, наиболее серьезными из которых являются наличие воздушно-топливной смеси, проходящей через компрессор, и отсутствие опции промежуточного охладителя. Система продувки немного менее загадочна и работает по тем же принципам, что и любая система продувки центробежного нагнетателя. Поэтому уже доступны продувочные углеводы, созданные специально для этой цели. Мы добились хорошей мощности, используя предварительно подготовленные углеводы Quick Fuel и Carb Shop и 10 фунтов наддува, включая 600-сильный пробег с ATI ProCharger на Ford 302.

Если у вас двигатель с впрыском топлива и вы используете наддув от 5 до 6 фунтов, вы можете использовать FMU (блок управления подачей топлива), который повышает давление топлива или добавляет обогащенное топливо каким-либо другим способом, или перейти к контроллеру послепродажного обслуживания. переназначить топливную кривую и использовать более крупные форсунки. На 5,0-литровом Mustang насос в баке на 255 галлонов в час и форсунки на 42 фунта в час можно настроить на 550 л.с.

Автомобили с карбюратором нуждаются в топливном регуляторе, ориентированном на наддув, который увеличивает давление топлива вместе с кривой наддува.

Поиск Turbo

Используя математику, вы можете построить полную систему на бумаге. Используя науку о картах компрессора и некоторое представление о размере и диапазоне оборотов вашего двигателя, вы можете добавить практически любой турбонаддув к любому двигателю. Хитрость заключается в наличии карт и соотношений A/R корпуса турбины и размеров колес турбины. Небольшие заводские двигатели дают небольшие турбины с внутренними вестгейтами

, которые нужно будет запускать парами на V-8. Они также обычно имеют водяное охлаждение на оригинальных автомобилях для увеличения срока службы. Они пригодны для использования, но далеки от оптимума. В качестве примера возьмем Garrett T03 с турбонаддувом T-bird с 85 по 86 год. Купе с автоматической коробкой передач имеет одиночный турбонаддув с соотношением A/R 0,48, а стандартное купе имеет соотношение A/R 0,63 и карту эффективности компрессора, рассчитанную на четырехцилиндровый двигатель объемом 2,3 л. Используя карту на боковой панели Junkyard Turbo, вы можете видеть, что при коэффициенте давления наддува 1,68 (14,7 + 10 / 14,7 = 1,68) легко снизить эффективность турбин примерно до 65–68 процентов. Чтобы повысить эффективность, вам нужно увеличить наддув до рваного края безопасности наддува. С большим двигателем будет хуже. Это работоспособно; вам просто нужно быть осторожным в том, что вы делаете.

Соблазнение турбины со свалки за 80 долларов заманчиво, но прежде чем покупать, взгляните на парней, которые действительно развлекаются, и посмотрите, что они используют. Существует разрыв между оборудованием 80-х годов и новыми, переработанными заводскими турбинами, которые появились в основном на импортных автомобилях в 90-х. Простые усовершенствования, такие как количество компонентов, конструкция подшипников, обшивки колес и материалы, изменились к лучшему. Возьмем в качестве примера турбины Garrett GT. Количество движущихся частей было уменьшено по сравнению с его ранней моделью T в среднем с 54 компонентов до примерно 29.. Это 45-процентное сокращение количества деталей снижает риск отказа компонентов. GT также имеет картридж шарикоподшипника, который устраняет подшипники скольжения (которые на самом деле больше похожи на втулки) и знаменитый упорный подшипник со слабым звеном. Улучшенные подшипники означают, что меньше масла проходит через турбокомпрессор и снижается вероятность утечек или того, что неисправный подшипник разрушит турбокомпрессор и загрязнит моторное масло.

Вы также получаете преимущество более легкого, хорошо спроектированного компрессора и турбинных колес, которые создают большую мощность при меньшем запаздывании и нагреве. Новые турбины имеют современные карты компрессоров с более широким диапазоном соотношений A / R и тактовыми корпусами турбин, различными вариантами размеров колес и технической поддержкой, которая может помочь в решении проблем. Алюминиевые колеса компрессора можно снять со стального вала, поэтому компании послепродажного обслуживания могут предлагать различные варианты отделки для точных характеристик производительности, а также комбинировать компрессоры и турбины. Результатом является отзывчивая система, которая работает круто и вырабатывает мощность, а не то, чем вы не будете довольны.

Установка турбины: пример из реальной жизни

Ключом к долговечности турбины является охлаждение и смазка подшипников. Масло, которое не меняется часто, может засориться и превратиться в нагар, что называется закоксовыванием подшипников. В Custom 60 предустановлен линейный фильтр для защиты подшипников. Охлаждение турбины моторным маслом является традиционным, но вы также можете купить системы с водяным охлаждением.

В систему Hellion входят шланги системы смазки двигателя. Масло из двигателя под давлением подается в подшипник, а затем возвращается в поддон двигателя, аналогично методу, используемому годами в системах центробежного нагнетателя.

Ведутся споры о том, что использование кожухов с разделенным выхлопом более эффективно, чем одинарного кожуха. На четырех- или шестицилиндровом двигателе группировка импульса выхлопа может создать более эффективную систему, но из того, что мы слышали, V-8 не заметит разницы. Сохраните свои деньги.

Для предотвращения утечек выхлопных газов в комплект везде входят соединители с шаровым фланцем. Вы можете купить их отдельно у Hellion, если хотите обновить свой текущий выхлоп.

На холодной стороне турбосистемы от компрессора до впускного коллектора используются Т-образные хомуты вместо червячных.

На горячей стороне турбосистемы от корпуса эксдюсера до выхлопной системы используются V-образные хомуты. Они дают вам свободу располагать турбину именно там, где вы хотите, и исключают болтовые и сварные фланцы.

Хотя мы видели ПВХ и хомуты для холодной стороны, лучше всего использовать силиконовые шланги. В комплект Hellion входят размеры от интеркулера до впуска. Вы также можете купить их у Turbonetics или Hellion.

От эксдюсера система включает разъемы для стандартной выхлопной системы на 79-мдо Фокса 92 года. Как правило, турбонаддув следует устанавливать как можно ближе к двигателю, чтобы использовать тепло.

Обратите внимание на порт датчика кислорода для заводского EFI (стрелка). Выход турбины всегда должен быть больше, чем вход. Чтобы покрыть двигатель мощностью от 500 до 800 л.с., впускное отверстие должно быть не менее 2,75 дюйма, а выпускное отверстие должно быть не менее 3,5 дюйма в диаметре.

Вестгейт крепится болтами к перепускной трубе коллектора со стороны водителя. В идеале его следует разместить после пересечения кроссовера и трубы со стороны пассажира и прямо перед турбиной под небольшим углом для улучшения потока. Выпускной патрубок должен сбрасываться в выхлоп после турбины.

В комплект Hellion входит перепускной клапан Mitsubishi. Turbonetics предлагает ассортимент хромированных клапанов, которые будут издавать чириканье во время смены и имеют крутые названия, такие как Годзилла и Раптор.

Вот полная система, которую мы бы настроили для системы карбюраторного типа с продувкой и без промежуточного охладителя. Как правило, входной воздуховод должен иметь наружный диаметр на 1 дюйм больше, чем выходной патрубок компрессора.

Поскольку турбонаддув работает с синхронизацией, мы также протестировали систему с входящим в комплект промежуточным охладителем воздух-воздух для подачи воздуха в коллектор EFI.

Модернизацией этой системы может стать Turbonetics GT-K. Обработанные слоты называются портированием улучшения карты, что по существу перемещает линию всплеска карты компрессора влево для лучшего диапазона эффективности. Они доступны от 46 до 76 мм с отношением A/R от 0,48 до 0,96.

Для комбо мощностью 500 л.с. или меньше используйте вестгейт Evolution. Turbonetics также предлагает три других двигателя мощностью до 1000 л.с. и более. Бело-голубые пружины рассчитаны на давление 5 и 7 фунтов на квадратный дюйм соответственно.

Турбосвалка

Герои свалки утверждают, что вы можете надеть комплект турбин Thunderbird и отправиться в город. Это может быть правдой, но при этом вы от многого отказываетесь. Помимо улучшений в технологии подшипников, которые увеличивают срок службы и производительность турбокомпрессора, карты эффективности компрессора на новых компрессорах намного шире, что позволяет вам работать с большим наддувом в более широком диапазоне оборотов, чем у оригинального оборудования. Вы также можете обойтись без одного турбо, чтобы достичь тех же уровней мощности.

Turbo Basics

Маленький Turbo

  • выделяет больше тепла.
  • имеет быстрый отклик на форсирование.
  • создает противодавление в системе.
  • ограничивает максимальную мощность.

Большая турбина

  • выделяет меньше тепла.
  • имеет более медленный отклик.
  • создает меньше противодавления.
  • создает максимальную мощность.

Крутые книги о турбинах

  • «Максимальное ускорение» Корки Белл
  • Справочник по характеристикам турбонаддува Джефф Хартман
  • Турбокомпрессоры Хью Макиннес
  • Turbo: Real-World High-Performance Turbocharger Systems Джей К. Миллер

21 октября 2015 года и появился в июльском номере журнала Car Craft за 2009 год.
