Источник Бесперебойного Питания для дымоудаления и пожаротушения

Центробежные вентиляторы систем дымоудаления имеют тяжёлые колёса-турбины, следовательно при прямом подключении электродвигателя к сети в момент запуска возникают значительные пусковые токи, превышающие номинал в 6-8 раз.

Пожарные насосы работают на незаполненную сложную систему трубопроводов, первоначальное наполнение которой приводит к множественным гидроударам и соответственно не только к пусковым перегрузкам, но и значительным ударным токам электродвигателей привода насосов.

Если предусматривается резервирование электоснабжения системы дымоудаления от Источника Бесперебойного Питания, то корректный запуск электродвигателей дымососа, пожарных насосов, вентиляторов подпора возможен следующими способами:

1.  применение частотно регулируемого преобразователя (ЧРП), работающего в режиме «ограничение тока» или с заданием времени разгона до 60 секунд.

В результате для обеспечения работоспособности системы вместо установки ИБП мощностью больше номинала в три-пять раз достаточно установить ЧРП с сетевым и моторным дросселями.

По нашему опыту при запуске дымососа через ЧРП удаётся разогнать турбину, не превысив нагрузку на ИБП более номинальной мощности установленного электродвигателя.

Необходимо учесть потери мощности в системе ЧРП, и применить ИБП мощнее нагрузки в 1,5-2 раза.

2. если применение ЧРП невозможно согласовать в контролирующих организациях, то рекомендуем применить поочерёдный запуск электродвигателей от наиболее мощного к наименее мощному.

Например, в системе имеются электродвигатели А (7,5 кВт) Б (5 кВт) и В (4 кВт) с cos=0,8
Пусковые токи – шестикратные
При поочерёдном запуске имеем следующие нагрузки на ИБП:
1 этап – запуск двигателя А 7,5*6 = 45 кВА
2 этап – двигатель А запущен, запускается двигатель Б 7,5/0,8+5*6 = 39,375 кВА
3 этап – двигатели А и Б запущены, запускается двигатель В  7,5/0,8+5/0,8+4*6 = 39,625 кВА

Как видно, запуск каждого следующего двигателя не приводит к превышению первоначально достигнутого максимума, и для последовательного запуска достаточно ИБП мощностью 60 кВА.

Продолжительность работы вентиляторов дымоудаления определяется временем эвакуации людей из помещения и исполнением необходимых регламентных и технологических операций и процедур.

Время поддержания обычно варьируется в пределах от 15 до 120 минут.

Требуемую ёмкость аккумуляторных батарей для обеспечения заданного времени автономии Вы можете определить по расчётным таблицам.

Поскольку масса и объём батарей могут быть очень существенными, необходимо грамотно подбирать помещение с удобным для такелажа доступом и достаточной несущей способностью межэтажного перекрытия.

Масштабный ориентир: для резервного хранения 1 кВт/ч энергии необходимо 30-50 кг аккумуляторов (100-150 Ач).

Бонус:

Поскольку в режиме «ожидания» события полный функционал ИБП не востребован, аппарат можно настройками перевести в «экономичный» режим, при котором КПД аппарата максимален, и соответственно минимально тепловыделение.

Достигаемое таким образом снижение тепловыделения позволяет избежать необходимости установки в помещении ИБП системы кондиционирования, достаточно организовать принудительную вентиляцию.

Обязательно проведение мероприятий по обеспыливанию помещения размещения ИБП и очистки притока воздуха.

Для консультаций по подбору и размещению оборудования звоните, пишите, отправляйте заявки.

Для систем дымоудаления предлагаем комплексное изделие Шкаф Источника бесперебойного питания

размеры: ширина 0,6 м глубина 1 м высота 2 м
обеспечивает питание нагрузки суммарной мощностью 10-11 кВт в течение 60 минут
в составе:
— инсталлируемый ИБП 20-40-60 кВА;
— входной, выходной, байпасный автоматы и переключатель байпаса, батарейный размыкатель;
— батарея 32 аккумулятора по 55Ач.

На объект поставляется сборочный комплект с последующей сборкой и ПНР в течение 2-х рабочих дней.

ИБП 20кВА для дымососа до 11 кВт с частотным преобразователем (!!! закладывайте в проект только сертифицированные решения)
ИБП 40кВА может запускать дымосос до 6 кВт
ИБП 60кВА может запускать дымосос 7,5 кВт и следом вентилятор подпора 4 кВт

сметные цены:

Шкаф ИБП 20кВА = 2077500 руб с НДС

Шкаф ИБП 40кВА = 2602700 руб с НДС

Шкаф ИБП 60кВА = 2877800 руб с НДС

подрядчики, уже работающие на объекте, могут рассчитывать на проектную скидку

Изготовим и скомплектуем полную конфигурацию: шкаф внешнего сервисного байпаса для подключения ИБП, аккумуляторы, батарейный шкаф с комплектом батарейных перемычек и аппаратом защиты, кабели для подключения. Таблица выбора ёмкости аккумуляторов

Выполним работы: сборка системы, запуск в эксплуатацию (ПНР).

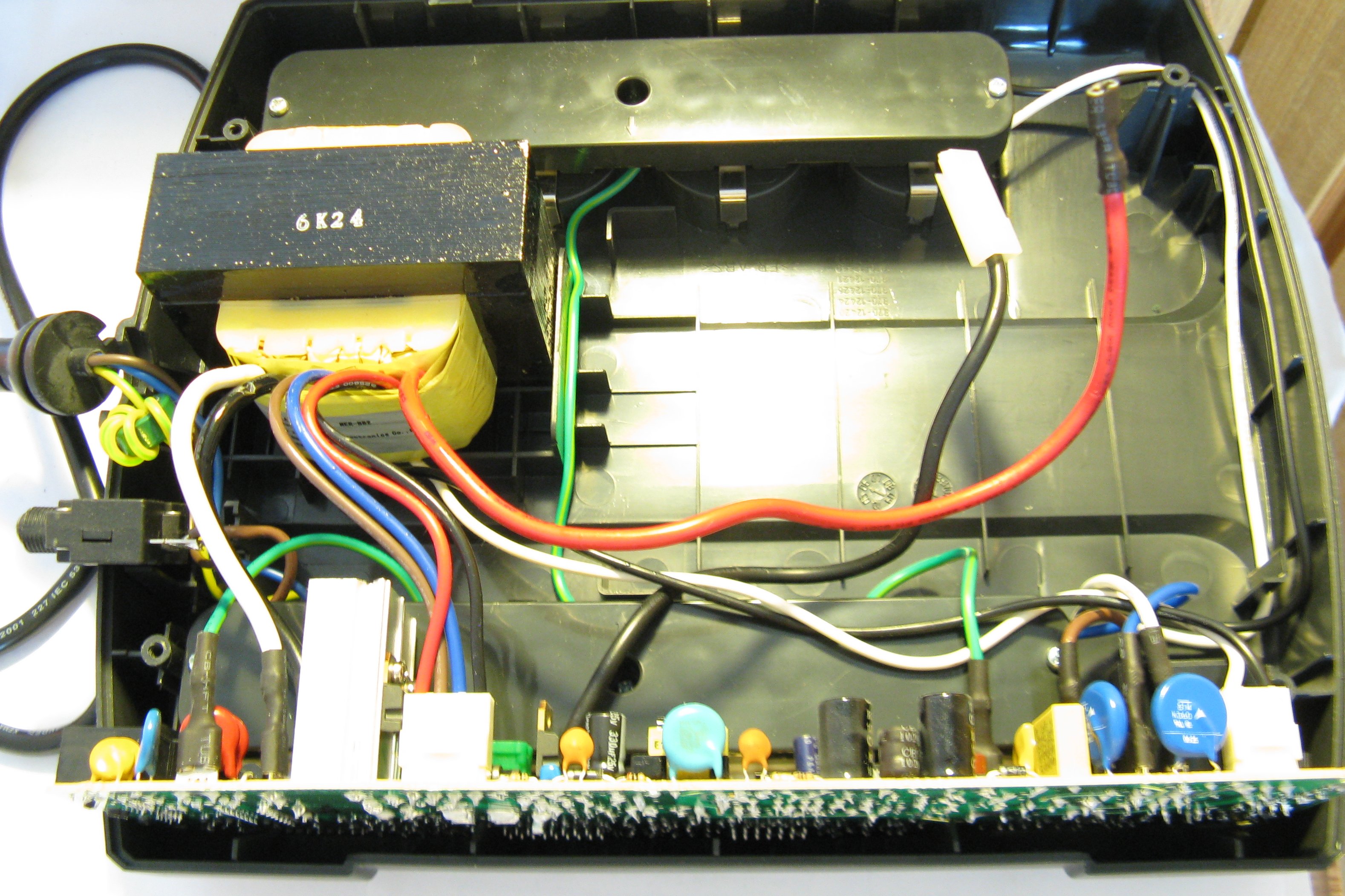

Как рассчитать мощность ИБП, расчет бесперебойника по мощности

Бесперебойный источник питания (UPS) – прибор, обеспечивающий электрическую цепь энергией при кратковременных отключениях от основной сети. Только зная, как рассчитать мощность ИБП, можно выбрать устройство, соответствующее имеющимся условиям. Неправильный выбор приведет, в лучшем случае, к его функционированию с низким КПД. Если же аппарат окажется слишком «слабым», он, скорее всего, неожиданно выйдет из строя.

От чего зависит данный параметр прибора?

Основной фактор, влияющий на параметры бесперебойника – это суммарная нагрузка, подключаемая к нему. Она обычно указана на корпусах или в документах бытовых приборов. Однако некоторые ее аспекты производитель уточняет далеко не всегда, с чем связана сложность верных расчетов. Ведь полная мощность состоит из трех ее подвидов:

• активной,
• реактивной,
• мощность пусковых токов.

Реактивная нагрузка зависит от коэффициента cos j. У различной техники он может существенно отличаться. Например, cos j приборов, не имеющих в своей конструкции электродвигателей, мощных емкостных и индукционных элементов, составит 0.9-1. Как правило, это современные телевизоры, компьютеры, системы связи и прочая электроника.

Иная ситуация с лампами дневного света, трансформаторными блоками питания, электродвигателями. Их cos j может составлять 0.6-0.9, а при отсутствии прямого указания, берут среднее значение – 0.7. То есть, при указанной активной мощности, например, холодильника, равной 1000 Вт, полная нагрузка составит 1000/0.7 = 1430 ВА.

Пусковые токи и запас

Однако если бесперебойник питает электродвигатели, на расчет ИБП по мощности больше всего влияет их пусковой ток. Он может превышать номинальную (рабочую) нагрузку втрое или даже впятеро, в зависимости от типа двигателя. Таким образом, пресловутый холодильник при запуске потребляет не 1 кВт, а не меньше трех.

Запас же надежности большинства моделей UPS не превышает 150%. Да и тот может спасти устройство только при кратковременной (3-5 с) перегрузке. По этой причине такая техника редко включена в цепь резервного питания. Запас мощности – другое дело. Его необходимость вызвана тепловыми потерями, вероятными утечками тока и возможным намеренным увеличением нагрузки. Запас обычно принимают равным 25-30%.

Заключение

Если говорить о холодильнике, параметры UPS должны учитывать пусковой ток, потребляемую полную мощность, запас. Таким образом, формула будет следующей: W = (AW * kl) / cos j * ks. Здесь:

• W – искомая величина,
• AW – активная нагрузка от подключенного прибора = 1000,
• cos j = 0.7
• kl – коэффициент пускового тока = 3,
• ks – запас = 30% (1.3).

Подставляя значения, получаем W = (1000 * 3) / 0. 7 * 1.3. Результат составит 5600 Вт. Именно такой ИБП необходим для уверенного энергообеспечения холодильника. Более слабые модели, вероятно, тоже справятся с этой задачей, но риск их выхода из строя будет неоправданно высоким.

Почему SagFighter™ лучше, чем ИБП, для управления двигателем?

Что такое SagFighter?™

UST SagFighter корректирует короткие и глубокие просадки, которые могут быть вызваны нагрузкой входящей системой питания. Мощность, необходимая для поддержания напряжения и тока нагрузки при низком входном напряжении, достигается за счет получения дополнительного тока от источника. Аккумуляторы не нужно покупать, обслуживать и заменять. SagFighter всегда готов исправить провисание, независимо от того, сколько времени прошло с момента последнего провисания или сколько энергии недавно было потреблено из системы. SagFighter не отключается от источника при обнаружении провисания и обеспечивает непрерывную подачу питания на нагрузку. Как правило, напряжение восстанавливается выше 90% от номинального в течение 2 миллисекунд. Входной ток, необходимый для поддержки нагрузки, когда входное напряжение находится на минимальном номинальном напряжении (60 % от номинального) для SagFighter, в 1,8 раза превышает номинальный ток. Функция длительного защитного отключения автоматических выключателей позволяет току в 1,8 раза превышать уровень длительного отключения в течение времени, превышающего 100-секундный рейтинг SagFighter перед отключением.

Чем SagFighter отличается от ИБП?

ИБП обычно получает питание переменного тока от входной системы питания и переключается на питание от батареи при обнаружении низкого входного напряжения. Батареи должны обеспечивать питание всей нагрузки во время падения напряжения, и обычно ИБП продолжает работать от батареи в течение заранее определенного периода времени после восстановления входного напряжения. Аккумуляторы должны быть рассчитаны и поддерживаться в рабочем состоянии, чтобы иметь достаточную емкость для поддержки нагрузки до тех пор, пока не будет подключен источник генератора или не будет выполнено контролируемое отключение. Каждый раз, когда ИБП переключается на питание от батарей, срок службы и емкость батарей снижаются. Если входное напряжение проседает много раз в день, срок службы и емкость аккумуляторов могут сократиться в 2 раза и более, а аккумуляторы могут находиться на низком уровне заряда, когда происходит последующее проседание. Батареи дороги и должны быть переработаны как опасный материал при замене.

В некоторых системах ИБП используется переключатель для переключения на аккумулятор и обратно. В зависимости от конструкции ИБП и безобрывного переключателя может быть период времени, когда источник отключается от нагрузки во время переключения. Это может быть или не быть приемлемым для нагрузки.

SagFighter, ИБП и двигатели

Двигатель потребляет ток, превышающий нормальный (пусковой ток) во время запуска. Амплитуда и продолжительность пускового тока определяются такими факторами, как конструкция двигателя, инерция нагрузки, возможное наличие устройства плавного пуска двигателя или частотно-регулируемого привода, а также импеданс источника питания. Пусковой ток может в 8 раз превышать номинальный ток двигателя при полной нагрузке. SagFighter способен подавать пусковой ток, необходимый для запуска двигателя, хотя он не может исправить провисание, одновременно обеспечивая ток, превышающий номинальный.

Большинство систем ИБП не могут обеспечить достаточный пусковой ток для пуска двигателя, если только пусковой ток не будет тщательно уменьшен с помощью плавного пуска или если ИБП не будет слишком большой. ИБП, скорее всего, зарегистрирует ошибку перегрузки по току и снизит выходное напряжение или полностью выключится. В этих условиях двигатель не запустится.

Многие нагрузки двигателя работают от частотно-регулируемого привода (ЧРП). Преобразователи частоты чувствительны к входному напряжению и отключаются, когда входное напряжение ниже примерно 9 В.0% от номинального или при отключении входного напряжения. SagFighter регулирует подачу напряжения на ЧРП таким образом, чтобы провалы, вызванные параллельными нагрузками, не приводили к отключению ЧРП.

Преимущества ИБП

ИБП будет обеспечивать питание своей нагрузки в течение определенного периода времени во время отключения электроэнергии, обеспечивая плавный переход на резервный генератор или контролируемое отключение в пределах емкости батарей.

Преимущества SagFighter

SagFighter не имеет накопленной энергии, необходимой для преодоления препятствий. Исследования показывают, что более 95% потерь продукции, вызванных напряжением, вызваны просадками, и менее 5% вызваны остановами. SagFighter обеспечивает гораздо менее дорогое решение проблем с провалами (95% событий), чем ИБП и резервный генератор.

Фактический КПД SagFighter превышает 99 %, что обеспечивает более низкие эксплуатационные расходы и затраты на управление температурным режимом по сравнению с эквивалентным ИБП.

ИБП дорог в обслуживании и может иметь фактический КПД (при фактическом входном напряжении и потребляемом токе) или менее 95%, что приводит к увеличению затрат на электроэнергию и требует более мощной системы охлаждения.

КОНТАКТЫ СДЕЛАТЬ ПРЕДЛОЖЕНИЕ

Онлайн-системы ИБП, Система ИБП

Выбор системы ИБП

Прежде чем выбрать ИБП для своих нужд, мы рекомендуем вам прочитать эту страницу и принять к сведению приведенные определения. Это поможет вам понять, какие модели подходят для вашего конкретного применения и почему одни типы ИБП стоят дороже, чем другие. Эти определения применимы ко всем моделям систем ИБП, независимо от того, поставляются они нами или нет.

1. НОМИНАЛЬНАЯ ВАРИАНТ ВА:

Требуемая номинальная мощность ИБП зависит от тока нагрузки оборудования, которое вы собираетесь подключать к ИБП.
Для расчета номинальной мощности ВА: умножьте ток оборудования (обычно указанный на заводской табличке сзади оборудования, в техническом руководстве или спросите у поставщика), который вы будете использовать, на требуемое напряжение сети и разделите на мощность. Коэффициент (PF) оборудования.

2. ПОДБОР СИСТЕМЫ ИБП:

Например:

Для вашего компьютерного оборудования требуется: 5 А (ток)
Используемое напряжение сети: 120 В переменного тока (напряжение переменного тока)
Коэффициент мощности компьютерного оборудования: 0,6 (типично для компьютерного оборудования, если только устройства не имеют коррекции коэффициента мощности)

5 A x 120 В = 600 Вт / 0,6 PF = 1000 ВА (1 кВА)

На данный момент мы видим, что вам потребуется ИБП на 100 ВА, но для обеспечения ваших будущих расширений и компенсации высоких пиковых токов и пиков. факторов, присущих этим типам нагрузок, всегда следует добавлять не менее 100 % мощности к выбранному вами ИБП. Поэтому в этом случае следует использовать ИБП на 2000 ВА (2 кВА).

Если вы используете двигательную нагрузку, вы должны взять ток блокировки ротора двигателя (в амперах) и умножить его на напряжение сети (в данном случае 120), чтобы получить МИНИМАЛЬНУЮ номинальную мощность ИБП в ВА. Вы должны уделять особое внимание этому соображению запаса прочности, когда решаете, какой ИБП использовать для обеспечения надежной работы.
Например:
Двигатель заблокирован. Ток ротора: 20 А (ток)

[шрифт типографики=”Open Sans” size=”13″ size_format=”px” color=”#fc0808″]Используемое напряжение сети: 120 В переменного тока (напряжение переменного тока )
20 А x 120 В = 2400 ВА МИНИМАЛЬНАЯ НОМИНАЛЬНАЯ МОЩНОСТЬ ДЛЯ ИБП[/typography]

Убедитесь, что любой ИБП, используемый с нагрузкой двигателя, рассчитан на ток блокировки ротора двигателя (пусковой), а НЕ на рабочий ток. Выбор ИБП только для рабочего тока приведет к перегрузке, если ИБП когда-либо должен будет запустить двигатель.

При выборе системы ИБП рекомендуется заранее планировать ее расширение, чтобы ваши инвестиции в ИБП не превышали ваших будущих потребностей — всегда выбирайте следующий размер, если сомневаетесь.

Если задействовано несколько компьютеров или единиц оборудования, сложите все амперы вместе и выполните расчет, как показано.
Пожалуйста, свяжитесь с нами, если вам нужна помощь. Мы с удовольствием рассчитаем для вас систему, если вы предоставите все необходимые данные.

3. ВРЕМЯ ПОДДЕРЖКИ:

Время резервирования пропорционально нагрузке, подключенной к ИБП. Чем больше нагрузка, тем меньше время резервного копирования, хотя это не линейная шкала. У вас может быть время резервного питания всего 5 минут, что позволит вам отключить оборудование, подключенное к ИБП, до сбоя питания, или до 24 часов резервного времени, чтобы вы могли поддерживать работу вашего оборудования до восстановления сетевого питания. Все времена резервного копирования, показанные на этом веб-сайте, рассчитаны для полной нагрузки (коэффициент мощности нагрузки в большинстве случаев равен 0,8) для справки.

4. ПРЕДЛАГАЕМЫЕ ТОПОЛОГИИ И ЗАЩИТА ИБП:

Необходимый уровень защиты определит, какая из следующих топологий лучше всего подходит для ваших нужд. Основные топологии ИБП:

A. АВТОНОМНАЯ ПРЯМОУГОЛЬНАЯ, МОДИФИЦИРОВАННАЯ СИНУПРИЧЕСКАЯ и РЕЗЕРВНАЯ

В нормальных условиях ваш компьютер работает от стандартной сети через небольшой ограниченный фильтр переменного тока (некоторые системы вообще не имеют фильтров). После сбоя питания этот тип системы ИБП переключается через небольшое реле на простой инвертор, чтобы обеспечить питание, позволяющее сохранить открытые файлы и выключить компьютер.

Время резервного питания обычно невелико и зависит от номинальной мощности ИБП (см. определение выше) и мощности, потребляемой вашим оборудованием. Этот тип ИБП обеспечит вам очень ограниченную защиту от скачков напряжения, пиков и провалов или вообще не защитит их. Типичное время резервного копирования = максимум 5-10 минут.

Этот тип системы ИБП предназначен для личного использования и малого бизнеса и в основном используется, когда у вас есть повторяющиеся короткие перебои в подаче электроэнергии, но достаточно хорошее электропитание. Этот тип системы ИБП не рекомендуется для критически важных приложений или областей, где есть плохое или сильно колеблющееся электропитание.

Уровень мощности: от 250 ВА до 1200 ВА

Уровень защиты: Низкий

B. ДВОЙНОЕ ПРЕОБРАЗОВАНИЕ (ИСТИНА ОНЛАЙН) SINEWAVE

900 04 Этот тип системы ИБП обеспечит полную защиту и резервное копирование при отключении питания для для критически важных приложений, и поэтому этот тип предлагается во всех системах ИБП Nova Electric. Ваша нагрузка всегда работает на электроэнергии, вырабатываемой электроникой, и не подключена напрямую к электросети. Двойное преобразование, двойная изоляция и чистый синусоидальный выходной сигнал обеспечивают наиболее чистый и наиболее совместимый выход переменного тока для любой критической нагрузки.

Типичное время резервного копирования = 10 минут. Доступны внешние аккумуляторные блоки, позволяющие увеличить время резервного питания до нескольких часов. Многие из наших систем ИБП оснащены интеллектуальным интерфейсом RS232 в качестве дополнительного или стандартного оборудования, с доступным программным обеспечением для автоматического отключения и последовательным кабелем.

Этот тип системы ИБП True Online предназначен для коммерческого, промышленного и военного применения, особенно для критически важных нагрузок в районах с очень грязным, шумным и ненадежным электропитанием. Этот тип системы ИБП имеет самый высокий доступный уровень защиты.

Уровень мощности: от 500 ВА до 400+ кВА

Уровень защиты: Высокий

5. ПАРАЛЛЕЛЬНЫЕ СИСТЕМЫ:

Параллельная система состоит из нескольких систем ИБП или модулей ИБП. Они устанавливаются так, чтобы они работали параллельно для поддержки общей критической нагрузки. Есть две основные причины для выбора этого типа системы: во-первых, это увеличение мощности ИБП, что позволяет системе питать большую нагрузку, чем это возможно с одним модулем. Вторая причина заключается в повышении надежности системы за счет модульного резервирования. Избыточность также можно увеличить, подключив ИБП в конфигурации с последовательным резервированием.

6. ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ДЛЯ МОНИТОРИНГА И ВЫКЛЮЧЕНИЯ ИБП:

Наше программное обеспечение RUPS 2000 доступно для систем ИБП Nova, чтобы вы могли удаленно контролировать свой ИБП. В случае сбоя питания программное обеспечение может отключить компьютеры, подключенные к системе, чтобы вы не потеряли данные.

7. КОНТРАКТЫ НА ПРОФИЛАКТИЧЕСКОЕ ОБСЛУЖИВАНИЕ:

Системы ИБП, особенно большие, требуют периодического обслуживания. Мы предлагаем соглашения об обслуживании с учетом потребностей каждого клиента, начиная от базового обслуживания и заканчивая контрактами на полное обслуживание.
