Электродвигатель АИР 71 — таблица цен, характеристик, размеров асинхронных АИР71 380В

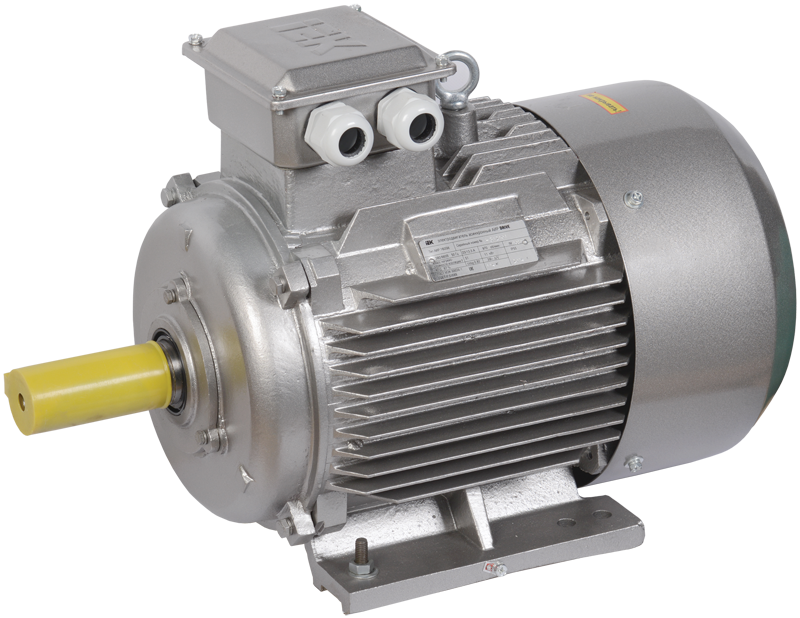

Электродвигатели АИР 71 – это асинхронные трехфазные электрические двигатели с высотой до оси вала 71 мм. Тип ротора – короткозамкнутый, напряжение питания 380/660В или 220/380В. Производятся с частотой вращения – 3000, 1500, 1000, 750 об/мин, мощностью от 7,5 кВт, 11 кВт, 15 кВт, 18,5 кВт. Режим работы – продолжительный S1. Класс теплостойкости изоляции F – до 150°С. Материал корпуса – чугун/силумин/алюминий. Степень защиты от влаги и пыли – IP54. Крепежные и габаритные размеры – ГОСТ 3716-2012.
- Каталог
- Характеристики
- Цены
- Размеры
- Производители
Цена
от 1702 грн
Хочу узнать больше о ценах
Каталог электродвигателей АИР 71
Технические характеристики двигателя АИР 71
В таблице технические характеристики электродвигателей АИР 71 взятые из паспорта двигателей АИР: мощность, напряжение, частота вращения, номинальный ток, отношения моментов, пускового тока к номинальному, масса.
Более подробная информация в справочнике обмоточных данных: размеры сердечника, количество пазов статора, шаг обмотки по пазам и тд.
| Электродвигатель АИР | Технические характеристики | Вес, кг | |||||||
| Мощность, кВт | Частота вращения, об/мин | Напряжение питания, В | Номинальный ток, А | Мп/Мн | Mmax/Мн | Iп/Iн | Момент инерции, кг∙м2 | ||
| 71 A2 | 0,75 | 3000 | 220/380 | 1,17 | 2,2 | 2,3 | 7,1 | 0,0006 | 8,7 |
| 71 B2 | 1,1 | 2,6 | 6,9 | 0,0008 | 10,4 | ||||
| 71 A4 | 0,55 | 1500 | 1,17 | 2,4 | 5,2 | 0,0010 | 8,7 | ||
| 71 B4 | 0,75 | 2,05 | 2,3 | 6,0 | 0,0015 | 10 | |||
| 71 A6 | 0,37 | 1000 | 1,3 | 1,9 | 2,0 | 4,7 | 0,00015 | 8,4 | |
| 71 B6 | 0,55 | 1,8 | 2,1 | 0,0002 | 10 | ||||
| 71 B8 | 0,25 | 750 | 1,1 | 1,8 | 1,9 | 3,3 | 0,0025 | 9 | |
Чертеж и габаритно-присоединительные размеры
Все трехфазные электродвигатели АИР71 с короткозамкнутым ротором имеют схожие габариты, отличие размеров зависит от условной длины сердечника и мощности – влияет на длину корпуса, расстояние между крепежными отверстиями на лапах и диаметр вала.
Диаметр и высота корпуса, диаметр фланца и прочие размеры во моделях АИР 71 будут идентичны.
| Двигатель | Обозначение сердечника | Количество полюсов | Габариты корпуса | Крепеж по фланцу | Размеры вала | Крепеж по лапам | |||||||||||
| L | D | H | L2 | D1 | D2 | D3 | L3 | D4 | h3 | B1 | Н1 | В | D5 | L1 | |||
| АИР71 | A | 2/4/6 | 270 | 145 | 195 | 45 | 200 | 165 | 130 | 40 | 19 | 21,5 | 6 | 71 | 150 | 7 | 90 |
| B | 2/4/6/8 | ||||||||||||||||
Схемы подключения АИР71 к сети 220/380 Вольт
Электродвигатель АИР 71 подключается к сети питания переменного тока с напряжением 380/660В или 220/380 по схемам подключения звезда/треугольник.
Нижнее напряжение – для схемы “треугольник”, верхнее для схемы “звезда” – мотор работает с максимальным КПД.
Подключение к однофазной бытовой сети 220В возможно только через пусковой и рабочий конденсаторы с потерей мощности 30%.
Монтажные исполнения
Расшифровка маркировки АИР 71
Правила монтажа и эксплуатации
Бесперебойная работа электродвигателя АИР 71 зависит от соблюдения условий эксплуатации и правильного монтажа к исполнительному механизму. Этапы подготовки к вводу в эксплуатацию электродвигателя АИР 71:
- Изготовление фундамента или прочного основание – обеспечивающего надежное крепление, защиту от вибраций и необходимые условия для нормальной передачи крутящего момента;
- Обеспечить свободный приток воздуха к заднему кожуху, где установлен вентилятор;
- Соблюсти соосность вала электродвигателя АИР71 и оборудование к которому подключается, произвести балансировку соединительных деталей;
После окончания монтажа, перед запуском нужно проверить:
- Сопротивление изоляции обмоток;
- Частоту и напряжение питающей сети;
- Правильность схемы подключения согласно указанной на бирке;
- Возможность вращения ротора от руки;
- Надежно закрепить токоведущий кабель и заземляющий провод.
Работа электромотора без защитной электроаппаратуры не допускается.
Техническое обслуживание
Техническое обслуживание электродвигателя АИР71 включает в себя ТО-1 и ТО-2.
ТО1 – наружный осмотр, исправность пускозащитной аппаратуры, проверку заземления, нагрева корпуса, замеры уровня вибрации и шума на соответствие паспортных данных
Техническое обслуживание ТО2 предусматривает очистку от грязи, пыли которые могут повлечь снижение сопротивления изоляции и мешают нормальному охлаждению, а также выполняют проверку электродвигателя АИР71:
- Насаженных на вал шкивом или муфт;
- Надежности крепления к фундаменту;
- Исправность предохранительной аппаратуры;
- Сопротивление изоляции обмотки и кабелей;
- Уровень шума и вибрации.
Возможные неисправности и их устранение
В таблице указаны возможные неисправности электродвигателей АИР71 в период эксплуатации, причины их появления и методы устранения.
| Неисправность АИР71 | Причина | Метод устранения |
| Двигатель гудит, но вал не вращается | Напряжение отсутствует, либо слишком низкое | Проверить сеть питания |
| Не верно подключены начало и конец обмотки статора | Подключить фазы согласно схемы | |
| Превышена нагрузка | Снизить или заменить на более мощный | |
| Внезапная остановка двигателя | Прекратилась подача напряжения | Устранить разрыв цепи |
| Заклинивание мотора или оборудования | Устранить заклинивание | |
| Срабатывание защиты | Найти и устранить причину | |
| Частота вращения вала ниже номинальной | Отсоединение одной из фаз | Подключить фазу |
| Снизилось напряжение сети питания | Восстановить напряжение | |
| Нагрузка выше допустимой | Уменьшить нагрузку до указанной в паспорте | |
| Перегрев двигателя выше допустимого | Напряжение питания выше или ниже нормы | Подать напряжение согласно схемы подключения |
| Проблемы с работой вентиляции | Проверить крыльчатку и кожух вентилятора на наличие поломок и загрязнений | |
| Повышенная нагрузка | Уменьшить | |
| Перегрев обмотки статора, не раскручивается до номинальных оборотов | Межвитковое замыкание | Перемотать статор |
| КЗ между фазами | ||
| Обрыв фазы | ||
| Стук или перегрев подшипников | Несоосность валов | Выполнить центровку |
| Выход из строя подшипника | Заменить | |
| Вибрация выше нормальной | Жесткость фундамента недостаточна | Укрепить фундамент |
| Отсутствие соосности валов | Обеспечить соосность | |
| Разбалансирована муфта | Отбалансировать | |
| Низкое сопротивление изоляции | Влажная или загрязненная обмотка | Очистить и высушить |
Производители двигателей АИР71
На рынке Украины продаются асинхронные электродвигатели АИР 71 производства Китая, Белоруссии, Украины, России.
Также встречаются аналоги, которые имеют такое же строение и конструктивные исполнения по ГОСТ 2479-79: АМУ 71, 5АИ 71, 4АМ 71, 5АМ71, АД71, 4А71.
| Производитель | Рейтинг качества* | Характеристика двигателей АИР71 |
| Дешевый Китай | ⭐⭐ | Подходят для стабильного напряжения, редких включений и плавных режимов работы (для привода вентиляторов). Малая масса меди, хрупкие корпуса и посадочные места, слабая изоляция. Не ремонтопригодны. |
| Качественный Китай | ⭐⭐⭐⭐ | Отличное соотношение цена-качество, долгий срок службы, сервис-фактор 1,1. Но и цена ближе к отечественным аналогам. |
| Украина | ⭐⭐⭐⭐(⭐) | Не производит, только 4АМУ и 6АМУ |
| Беларусь | ⭐⭐⭐⭐⭐ | Прекрасное качество, прочные подшипниковые щиты, надежный корпус, толстая медная обмотка и самая высокая цена |
*Субъективный рейтинг качества двигателей от независимых экспертов компании «Системы Качества»
Цены
Цена электродвигателя АИР 71 зависит мощности и оборотов, производителя.
У каждого производителя отличается качество материалов, устойчивость к перегрузкам (сервис-фактор), которые определяют долговечность двигателя АИР71. Цена указана за монтажное исполнение IM1081, стоимость IM2081, IM3081 на 5% дороже.
| Электродвигатель АИР 71 | Цена, грн с НДС | ||||
| Беларусь | Украина | Китай (низкое качество) | Китай (высокое качество) | «Владимирский ВЭМЗ» с хранения | |
| 0,75 кВт 3000 об/мин | 3810 | 3420 | 1702 | 2970 | 2600 |
| 1,1 кВт 3000 об/мин | 3920 | 3520 | 1880 | 3170 | 2400 |
| 0,55 кВт 1500 об/мин | 3810 | 3420 | 1702 | 2970 | 2600 |
| 0,75 кВт 1500 об/мин | 3920 | 3520 | 1880 | 3170 | |
| 0,37 кВт 1000 об/мин | 3810 | 3420 | 1820 | 3090 | 2400 |
| 0,55 кВт 1000 об/мин | 3920 | 3620 | 1910 | 3247 | 2600 |
| 0,25 кВт 750 об/мин | 3960 | 3560 | 2230 | 3560 | 2400 |
Украинские производители выпускают двигатели АИР исключительно до габарита 100 мм, это максимум 4 кВт.
Новая Каховка НЕ производит эл двигатели АИР 71 – только 4АМУ и 6АМУ. Будьте внимательны при покупке и не переплачивайте мошенникам.
Где и как купить электродвигатель АИР 71?
У нас Вы можете купить электродвигатель АИР71 производства Украины, Китая, России или Беларуси по дилерской цене. Оплата согласно счета с НДС или без НДС, наложенным платежом на отделении перевозчикам. Доставка любой удобной транспортной компанией: Новая Почта, Интайм, САТ, Деливери или самовывозом со склада. Гарантия на электродвигатели от 12 до 24 месяцев, в зависимости от производителя. Доступ комплектующим и запчастям по истечению гарантийного срока. Устраним неисправности и выполним капитальный ремонт электродвигателя АИР 71 – перемотка обмотки статора и ротора, замена подшипников, восстановление вала и посадочных мест. Установим электромагнитный тормоз, тепловое реле, радиально-упорные подшипники, частотный преобразователь, устройство плавного пуска.
Для покупки двигателя АИР 71 или бесплатной консультации – свяжитесь с менеджером!
Электродвигатели АИР — каталог, цены
Компания «Вельд» предлагает вам купить электродвигатели АИР (мощностью от 0,18 до 3 КВт, количество оборотов в минуту — от 750 до 3000 об\мин) с доставкой по всей России.
Самовывоз со складов в Санкт-Петербурге, Ростовской и Московской областях. Полный ассортимент и актуальные цены на каталог электродвигателей АИР уточняйте по нашему телефону 8(800)302-75-82, email и в форме обратной связи.
Немного информации об АИР:
- асинхронные двигатели работают на переменном токе,
- названы так за асинхронность движения ротора и поля,
- соответствуют ГОСТ P 31606-2012.
Чаще всего используются как:
- Электроприводы промышленных устройств (от кранов до токарных станков).
- В сельском хозяйстве (насосы для полива, ирригации, осушения).
- В гражданских сооружениях (лифты, эскалаторы, вентиляция).
Так как сферы применения и условия работы не поддаются исчислению, существует множество вариаций. Базовые отличаются только мощностью, напряжением, особенностями редуктора. Чаще всего рабочее напряжение составляет стандартные 220, 380, 660 В, или же сочетание двух вольтажей.
Если же условия работы не стандартные, придётся приобрести АИР-электродвигатель с модификацией. Это может быть: нестандартный монтаж (компоновка) АИРа, повышенная защита (IP), особый класс изоляции (для взрывозащиты и т.п.), соответствие (температуре и влажности по климату.
- Электрический двигатель монтажного исполнения IM1001 (1081),
- степень защиты IP55 в закрытом обдуваемом исполнении,
- класс изоляции F,
- климатическое исполнение У1,
- для режима работы S1,
- с типовыми техническими характеристиками, соответствующими требованиям стандартов.
Варианты конструктивных исполнений электродвигателя АИР по способу монтажа
Технические характеристики общепромышленных электродвигателей, pdf
Габаритно-установочные размеры АИР исполнения IM10…1 (IM1081 лапы)
Чугунный корпус, pdf
Алюминиевый корпус, pdf
Конструктивное исполнение и размеры IM20…1 (IM2081 комбинированное, IM3081 фланец)
Чугунный корпус, pdf
Алюминиевый корпус, pdf
Конструктивное исполнение IM2181, IM3681
Малый фланец, комби с малым фланцем, pdf
Структура условного обозначения по способу крепления
Структура условного обозначения (со встроенным электромагнитным тормозом)
Напряжение и частота питающей сети
Электромоторы асинхронные трехфазные изготавливаются на номинальные напряжения: 380, 660, 220/380, 380/660В при частоте 50 Гц по ГОСТ IEC 60034-1-2014.
Возможно изготовление на другие номинальные напряжения и на частоту 60Гц, по согласованию с заказчиком. Однофазные двигатели предназначены для работы от сети переменного тока напряжением 220 В частотой 50 Гц.
Степень защиты
Степень защиты обозначается IP…по ГОСТ IEC 60034-5-2011.
Например, обозначение IP55 на АИР говорит о его всесторонней защите от направленного попадания воды и пыли.
Рабочие режимы АИР
По ГОСТ IEC 60034-1-2014, у данных двигателей есть восемь режимом, обозначенных с помощью латинской буквы «S» и цифры от 1 до 8.
Соответственно, эти цифры значат следующее:
- Длительный режим;
- кратковременный;
- периодический повторно-кратковременный;
- периодический повторно-кратковременный с влиянием процессов пуска;
- периодический повторно-кратковременный с влиянием процессов пуска и электротормозом;
- сменный режим работы
- периодический перемешанный режим с влиянием процессов пуска и электротормозом;
- периодический перемежающийся режим работы с периодически меняющейся частотой вращения.
Исполнение АИР под климатические условия
ГОСТ 15150-69 предусматривает несколько видов двигателей, в зависимости от температур и влажности среды, в которой осуществляется монтаж.
| Климатическое исполнение | Категория размещения | Верхнее значение рабочей t, °С | Нижнее значение рабочей t,°С | Максимальное значение относительной влажности, % |
|---|---|---|---|---|
| У | 1,2 | +40 | -45 | 100 при 25°С |
| У | 3 | +40 | -45 | 98 при 25°С |
| УХЛ | 4 | +35 | +1 | 80 при 25°С |
| Т | 2 | +50 | -10 | 100 при 25°С |
| ХЛ, УХЛ | 1,2 | +40 | -60 | 100 при 25°С |
Классы по КПД двигателя
Существует четыре класса двигателей АИР по уровню эффективности использования энергии.
КПД делится на стандартный и три типа энергосберегающих: повышенный, премиум, суперпремиум. Обозначаются такие классы по стандарту IEC 60034-30 соответственно: IE1, IE2, IE3, IE4.
Модифицированные версии
АИР, выполненный на базе стандартных узлов, но имеющий ряд отличий, улучшающий его эксплуатационные качества. Например — взрывозащита, устойчивость к низким или высоким температурам, влажности и т.п.
Cкачать инструкцию двигателей АИР по ГОСТ (по монтажу и эксплуатации), в PDF
