Как Урал-4320 получил дизельный мотор и стал основным армейским тяжёлым грузовиком

• Главная
• Статьи
• С сердцем от КамАЗа: как Урал-4320 получил дизельный мотор и стал основным армейским тяжёлым грузовиком

Автор:
Евгений Кочнев

Во времена дизелизации Уральскому автозаводу удалось удержаться на уровне наиболее известных изготовителей военных грузовиков и приступить к серийному выпуску следующего мощного, совершенного и экономичного армейского автомобиля «Урал-4320» (6х6), который в 1970-е годы считался «важнейшей вехой развития автомобильной промышленности СССР». В этой публикации мы будем рассматривать только ранние модификации модели до 1993 года, когда «просто» 4320 стал 4320-10.

Новый пятитонный дизельный «Урал-4320» был прямым наследником выпускавшегося одновременно с ним бензинового грузовика «Урал-375Д». От него были унаследованы основные параметры, схожая внешность и общая конструкция шасси, на котором смонтировали сложный и тяжелый дизель Камского автозавода. Однако в Советской армии и в вооруженных силах союзных стран успех «Уралу-4320» был обеспечен.

Прототип дизельного армейского грузовика «Урал-4320» образца 1973 года (архив УралАЗ)

Урал-4320 (1972/1977-1993 гг.)

В начале 70-х было построено несколько опытных образцов военных грузовиков и седельных тягачей с ярославским дизельным двигателем ЯМЗ-740 – прототипом будущего силового агрегата КамАЗ.

На зимних испытаниях предсерийный вариант «Урал-4320». 1975 год (архив УралАЗ)

В феврале 1975-го автомобили успешно завершили государственные испытания, и вскоре доработанные войсковые образцы с продольными скамьями в кузове были приняты на вооружение Советской армии. Серийный выпуск многоцелевого грузовика «Урал-4320» начался в декабре 1977 года и продолжался до 1986-го.

Доработанный военный грузовик «Урал-4320» с цельнометаллическим кузовом. 1977 год (архив 21 НИИЦ)

Главными отличительными признаками новых «Уралов» были решётка радиатора с угловатыми вертикальными прорезями, дизельный двигатель КамАЗ-740 V8 мощностью 210 л.с., кабина с тремя регулировками сиденья водителя и девятитонная лебёдка.

Выпускавшийся с 1986 года второй вариант 4320-01 внешне отличался приподнятой на 12 сантиметров бортовой платформой с ровным полом без колёсных ниш.

Обновленный вариант «Урал-4320-01», приспособленный для перевозки в кузове личного состава. 1986 год (архив УралАЗ)

Параллельно с двумя базовыми версиями выпускались семитонные шасси 43203 двойного назначения для установки фургонов и военного оборудования без механического привода рабочих органов и седельные тягачи 44202, работавшие в составе 23-тонных автопоездов.

Начавшиеся в конце 70-х боевые действия в Афганистане и последовавшие за ними локальные военные конфликты привели к необходимости внедрения противопульной защиты для военнослужащих и узлов серийных автомобилей «Урал», состоявшей из навесных броневых листов толщиной до пяти миллиметров и бронестёкол. В 80-90-е годы к этой работе подключились и другие предприятия.

Грузовик «Урал-4320» с локальной бронезащитой конструкции 21 НИИИ на демонстрации 1992 года (архив 21 НИИЦ)Автомобиль «Урал-4320-10» с комплектом защиты завода «Муромтепловоз» и 12,7-мм пулеметом. 1993 год

Весной 1993-го пожар уничтожил моторное отделение Камского автозавода, что привело к прекращению поставок двигателей КамАЗ. Замена им нашлась на Ярославском моторном заводе, выпускавшим 180-сильные дизели. Их стали монтировать на грузовиках 4320-10, которые уже выходят за рамки нашей статьи.

Военное оборудование на «Урале-4320»

К моменту развала СССР на основе семейства 4320 удалось собрать обширное число надстроек и систем вооружения, но их основную долю составляли модернизированные машины, изначально созданные для «Урала-375», или просто переставленные на новые дизельные шасси.

Типовые кузова-фургоны

При переходе на шасси 43203 гамму обитаемых кузовов составляли бескаркасные фургоны К-4320, каркасно-металлические КМ-4320 и их производные. От прежних конструкций они отличались алюминиевой или металлической обшивкой, фильтровентиляционной установкой, возможностью перевозки грузов на крыше, количеством и расположением окон, дверей и люков.

Автомобиль-шасси «Урал-43203» с мастерской радиотехнического ремонта МРТО в кузове КМ-4320

При экспорте «Уралов-4320» в Народную армию ГДР предприятия группы LAK монтировали на них собственные съёмные фургоны для размещения тяжелого ремонтного оборудования и автономных дизельных электростанций.

«Уралы-43203» с кузовами LAK-IIC (ГДР) с ремонтно-механическим оснащением (слева) и LAK-III с электростанцией

Радиотехнические средства связи, управления и разведки​

В типовых кузовах на шасси «Урал-43203» с автономным питанием базировалось обширное семейство новых и переставленных с «Уралов-375А» всевозможных радиотехнических и радиолокационных систем разных классов и назначения, средств управления, разведки и командно-штабных машин.

Антенная машина радиолокационной станции П-18 «Терек», переставленная с «Урала-375А» на шасси «Урал-4320»

Наряду с модернизированными станциями тропосферной связи в двух аппаратных на машинах 43203 с кузовами КМ-4320 была создана 40-канальная авиатранспортабельная система Р-441У с антеннами диаметром 1,8 метра, служившая для ретрансляции телефонной, телеграфной и фототелеграфной связи со спутников, находившихся на разных орбитах.

Приёмо-передающая аппаратная спутниковой связи Р-441У «Ливень-У» в двух автофургонах и одном прицепе

К другим достижениям в радиотехнической области на автомобильных шасси относили станцию радиопомех Р-325У, автоматизированную аппаратную Р-330У для подавления связи, модернизированную установку 1Л22-1 для опознавания летательных аппаратов и машину 1В153 автоматизированного управления артиллерийским огнем.

Комплексная аппаратная Р-330У подавления ультракоротковолновой связи в тропическом исполнении с прицепом-электростанцией

С 1990 года на двух автомобилях 43203 с кузовами КМ-4320 размещалось радиолокационное и пеленгационное оснащение метеорологического комплекса РПМК-1 «Улыбка» для получения сведений о состоянии атмосферы с целью обеспечения запусков ракет, полётов авиации, работы артиллерии и расчёта зон поражения.

Метеорологический комплекс РПМК-1 «Улыбка» на двух машинах 43203 с радиолокационным оборудованием. 1990 год

Седельные тягачи 44202 двойного назначения работали в составе секретных автопоездов с глухими одноосными полуприцепами (кабинами) ОдАЗ-828 с радиоприёмными узлами связи Р-361М, полевыми пунктами управления Р-362М и системами жизнеобеспечения, а также защитой от радиоактивных, отравляющих и бактериологических средств.

Многоцелевой тягач «Урал-44202» с радиоузлом связи Р-361М в безоконном полуприцепе ОдАЗ-828

Автомобили топливной службы

С переходом на «дизель» практически все виды машин топливной службы переняли новый имидж с индексом 4320. Одним из них был топливомаслозаправщик АТМЗ-5-4320 с возросшей до пяти тысяч литров ёмкостью алюминиевой топливной цистерны, сокращением масляной части на 100 литров и двумя независимыми насосными магистралями.

Модернизированный штатный топливомаслозаправщик АТМЗ-5-4320 на базе «Урал-4320». 1979 год

К новинкам относилась перекачивающая станция горючего ПСГ-240 для групповой заправки техники, оборудованная цельнометаллическим кузовом с боковыми дверями, задним блоком управления, основным и вспомогательным насосами, фильтрами, набором рукавов и пеналами для их хранения.

Многоцелевая войсковая топливная перекачивающая установка ПСГ-240. 1982 год

Машины аэродромных служб и химической защиты​

В область электростартерных агрегатов вошёл модернизированный вариант АПА-5Д для одиночного или группового запуска авиационных двигателей с двумя генераторами переменного и постоянного тока мощностью 40 и 52 кВт, а также поворотными решётчатыми стрелами. Вариант АПА-5ДМ отличался 60-киловаттным генератором.

Аэродромный агрегат электростартерного запуска АПА-5Д с откидными консолями для прокладки кабеляМодернизированный вариант АПА-5ДМ с усиленным генератором для крупных военных аэродромов

Наиболее мощная стартерная машина АПА-100 размещалась в цельнометаллическом кузове с откидными крышками отсеков, где устанавливали вспомогательный дизель для привода блока генераторов с выходной мощностью 100 кВт.

Тяжёлый многоцелевой пусковой агрегат АПА-100 с максимальной мощностью электрогенератора

Модернизированная тепловая машина ТМС-65М могла на стоянке и в движении производить химическую обработку местности и техники горячей выхлопной смесью от турбореактивного двигателя, а также производить постановку маскирующих аэрозольных завес.

Обновлённая тепловая установка ТМС-65М с турбореактивным рабочим агрегатом на шасси «Урал-4320»

Эвакуационная и инженерная автотехника​

С появлением «Урала-4320» номерные военные предприятия приступили к мелкосерийному производству новых для Советской армии колёсных эвакуационных транспортёров-тягачей и машин техпомощи.

Авторемонтный завод № 57 наладил выпуск эвакуатора ТК-5ВМ, переименованного в КЭТ-Л – колёсный эвакуационный тягач лёгкий. В его оснащение входила семитонная лебёдка, гидравлический кран и заднее подъёмное устройство для транспортировки поврежденной автотехники в полупогруженном положении.

Мелкосерийный эвакуационный тягач КЭТ-Л с задним подъёмным устройством. 1985 год (архив 21 НИИЦ)

За ним появился бортовой колёсный транспортер КТ-Л. Помимо лебёдки на нём смонтировали бампер для расчистки проходов при буксировке военных машин на жёсткой сцепке или в полупогруженном состоянии. На его основе завод № 38 построил вариант КТ-ЛМ с навесным бронированием из стальных листов толщиной семь миллиметров.

Бортовой колёсный транспортер КТ-ЛМ с навесным бронированием конструкции 21 НИИИ. 1988 год (фото автора)

В середине 80-х были собраны опытные образцы грузовиков технической помощи серии МТП с четырёхтонным гидрокраном и лебёдкой для эвакуации по шоссе поврежденных транспортных средств, заправки их топливом, маслами и специальными жидкостями.

Серийная машина техпомощи МТП-А2.1 с гидроманипулятором для эвакуации автотехники (фото автора)

В это же время на шасси 4320, 43202 и усиленном многоцелевом варианте 5557 было создано семейство войсковых и инженерных гидрокранов грузоподъемностью от 6,3 до 15 тонн с телескопическими стрелами длиной до 14 метров и высотой подъёма грузов 26 метров.

Модернизированный телескопический 6,3-тонный войсковой автокран КС-2573 на шасси «Урал-5557» (фото автора)

К инженерной автотехнике относились мобильные осветительные агрегаты 15Т460 с автономной электростанцией и шестью выносными прожекторами, а также машины 15Т261 для освещения рабочих мест под открытым небом и в помещениях со взрывоопасной средой.

Передвижной агрегат 15Т460 для освещения крупных воинских помещений и монтажных площадок

Боевые и транспортно-заряжающие машины​

В конце 70-х небольшая военно-ремонтная база из Ржева получила важное задание переставлять ракетные пусковые установки БМ-21 «Град» с грузовиков «Урал-375Д» на новые дизельные «Уралы-4320». Оно свелось к перестановке глушителя из-под радиатора в правую часть шасси под ящик с принадлежностями.

Известная система залпового огня БМ-21 «Град», переставленная на грузовик «Урал-4320» (фото А. Гуляева)

Испытав обновлённые «Грады» в локальных конфликтах в жарких странах, на направляющих с реактивными снарядами стали устанавливать теплозащитные экраны, предохранявшие их от перегрева на солнце.

Боевая 40-зарядная установка БМ-21 «Град» на военном параде вооруженных сил АфганистанаЗапуск реактивной ракеты калибра 122,4 мм с пусковой установки на дизельном шасси 4320

В годы разоружения Советских вооруженных сил наиболее удачным развитием машин «Град» считалась береговая система залпового огня БМ-21ПД «Дамба» для охраны морских границ и уничтожения надводных и подводных целей противника. В ней применялись снаряды массой 75 килограммов с дальностью поражения до пяти километров и на глубине 200 метров.

Мощная установка «Дамба» для защиты побережья и военно-морских баз от действий пловцов-диверсантов

На шасси «Урал-4320» базировалось немало доработанных грузовиков с прицепами, специальных транспортных, перегрузочных и транспортно-заряжающих машин (ТЗМ), входивших в состав различных комплексов для обслуживания многочисленных ракетных систем, о которых практически ничего не было известно.

ТЗМ 9Т232М на «Урале-4320» при заряжании опытной 50-ствольной системы залпового огня «Прима». 1988 годМашина 9Т244 с гидрокраном для перегрузки на пусковую установку ракетных модулей комплекса «Тор». 1986 год

На заглавной фотографии – эффектный транспортёр-работяга КТ-ЛМ на грузовике «Урал-4320» с навесным бронированием, созданный военными инженерами завода № 38 из подмосковных Бронниц.

грузовик
история
военная техника
грузовики и автобусы

Новые статьи

Статьи / Авто и технологии

Совсем как русское: путь масла от скважины до потребителя своими глазами

Два опытных блогера-путешественника, Алексей Жирухин и Сергей Лысенко, в рамках увлекательного четырнадцатидневного турне длиной в 12 000 км узнают весь путь получения масла – от скважины до. ..

72

0

1

22.11.2022

Статьи / Популярные вопросы

Не только опасное вождение: как и почему ПДД запрещают частые перестроения

Частые перестроения на дороге многие ассоциируют только с опасным вождением, которое, как известно, запрещено ПДД. Однако на самом деле перестроения регламентируются даже в условиях, когда в…

396

0

1

21.11.2022

Статьи / Интересно

5 причин покупать и не покупать Mitsubishi Pajero Sport I

Если вы изучаете возможность реализовать свою давнюю мечту и прикупить комфортабельный внедорожник просто потому, что это круто – можете смело переходить к чтению какого-то другого материала. ..

5381

6

2

20.11.2022

Популярные тест-драйвы

Тест-драйвы / Тест-драйв

Haval Dargo против Mitsubishi Outlander: собака лает, чужестранец идет

В дилерском центре Haval на юге Москвы жизнь кипит: покупатели разглядывают машины, общаются с менеджерами и подписывают какие-то бумаги. Пока я ждал выдачи тестового Dargo, такой же кроссов…

17042

7

205

13.09.2022

Тест-драйвы / Тест-драйв

Мотор от Mercedes, эмблема от Renault, сборка от Dacia: тест-драйв европейского Logan 1,0

Казалось бы, что нового можно рассказать про Renault Logan второго поколения, известный каждому российскому таксисту, что называется, вдоль и поперёк? Однако конкретно в этом автомобиле есть. ..

13858

10

41

13.08.2022

Тест-драйвы / Тест-драйв

Geely Coolray против Haval Jolion: бесплатный сыр? Если бы!

Хотите купить сегодня  машину с полноценной гарантией, в кредит по адекватной ставке, без диких дилерских накруток? Сейчас это та еще задачка, ведь полноценную цепочку «представительство – з…

10956

26

30

10.08.2022

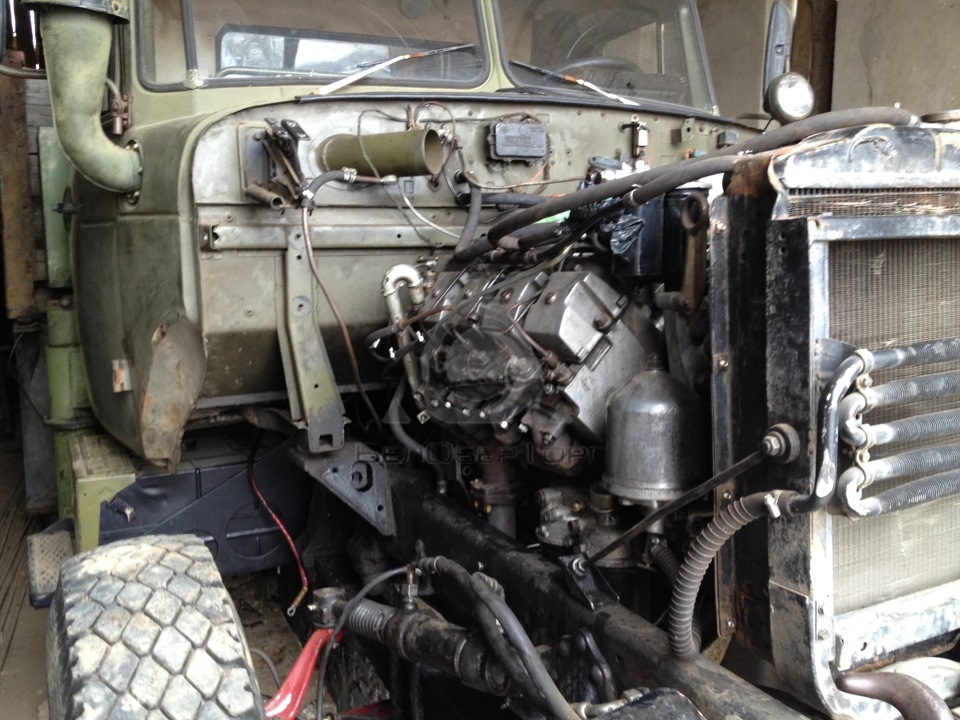

Двигатель Урал: характеристика, конструкция, особенности

Урал-4320 — полноприводный грузовой автомобиль с колесной формулой 6×6, который выпускается с 1977 года. Этот автомобиль заменил Урал-375Д. На базе 4320 был создан сельскохозяйственный Урал-5557.  С 2015 года идет производство наследника этого автомобили — Урал-NEXT.

Технические херектеристики

Двигатели Урал-4320 сегодня это современные рядные дизельные 6-цилиндровые моторы ЯМЗ-53602, −53622, −53642, мощность которых 312, 240 и 285 л.с. соответственно. Наиболее часто встречается Урал-4320 с двигателем ЯМЗ-236, который имеет конфигурацию V6. На модели Урал-43203 был дизельный мотор ЯМЗ-236М2 на 180 л.с. без турбины, а в Урал-43206 стоит турбированный ЯМЗ-236НЕ2, мощностью 230 лошадиных сил. Более современные модели оснащались ЯМЗ-6565 и 7601.

ЯМЗ-536

Наименование	Характеристика
Производитель	ОАО «Автодизель» (бывший завод ЯМЗ)
Тип мотора	Дизель
Конфигурация	6-цилиндровый рядник
Количество цилиндров	6
Количество клапанов	24
Объем	6,7 литра (6650 см. куб)
Мощность	От 176,5 до 312 л. с.
Диаметр поршня	105 мм
Охлаждение	Жидкостное
Эконормы	Евро-4, Евро-5
Ресурс, км	800 тыс. — 1,2 млн.
Порядок работы цилиндров	1-5-3-6-2-4

Как видно, новый двигатель ЯМЗ 536 получил улучшенный образ и новые характеристики. Снижение объема двигателя повлекло за собой понижение мощности, но этот фактор особо не чувствуется. Также, что весьма приятно для автолюбителей, значительно снизился расход горючего.

Новый современный 6-ти цилиндровый рядный двигатель начали выпускать в Ярославле в 2012 году и ставят его вместо ЯМЗ-656. Это совместная разработка Автодизеля и австрийской компании AVL List. Данный двигатель использует чугунный блок цилиндров с мокрыми гильзами из чугуна и с масляными форсунками. В блоке стоит коленчатый вал из стали с ходом поршня 128 мм (коренные шейки — 88 мм, шатунные шейки — 76 мм), стальные шатуны и поршни диаметром 105 мм. Это обеспечивает рабочий объем 6.65 литров.

ЯМЗ 236

Известнейший 6-ти цилиндровый двигатель из Ярославля был разработан на базе популярного 8-ми цилиндрового ЯМЗ-238 и заменил устаревший ЯАЗ-204. Блок цилиндров отлит из чугуна с мокрыми чугунными гильзами (выступ гильзы над плоскостью блока 0.1 мм), имеет V-образную конфигурацию с углом развала 90°. Он такой же, как у ЯМЗ-238, но не имеет 2-х цилиндров. Внутри блока стоит коленвал на 4-х опорах, ход поршня 140 мм, диаметр шеек 110 мм, шатунные шейки 88 мм, а длина шатунов 265 мм. Диаметр поршней 130 мм, а их высота 100 мм.

Сверху блока установлено две 6-клапанные ГБЦ из чугуна. Размер впускных клапанов 61 мм, выпускных клапанов 48 мм, а толщина стержня — 12 мм. Они идентичны головкам от ЯМЗ-238, но адаптированы под 6-ти цилиндровый блок.

Это нижневальный мотор, соответственно, распредвал стоит в блоке цилиндров. Его характеристики аналогичны 8-ми цилиндровому мотору: фаза 246/266, подъем 13.5 мм.

ЯМЗ 7601

Новая версия 236-го двигателя была создана на базе ЯМЗ-236БЕ2, который немного доработали и назвали 7601. Разберемся, чем отличается ЯМЗ-236 Евро-2 от 7601. Блок был оставлен старый — это чугунный V6 с углом развала 90°, с чугунными гильзами и с маслофорсунками для охлаждения поршней. Коленвал немного измененный, а маховик, поршни, поршневые кольца и шатуны оставили старыми. Для двигателей 7601 шли масляные насосы на 165 л/ч.

Головки остались такими же: по 2 клапана на цилиндр, а распредвал по-прежнему находится в блоке и имеет такие же характеристики, как ЯМЗ-236БЕ2. Завод предписывает, после каждых 1000 часов работы движка, нужно проверять и по необходимости регулировать клапаны. Зазоры клапанов типичны для всего этого семейства — 0.25-0.30 мм (впуск/выпуск).

Тут установлен механический ТНВД 135-10 (135.5 для моделей ЯМЗ-7601.10-01, −04 −14) и форсунки 267-01, а их давление — 270 кгс/см2. Давление масла должно находиться в диапазоне 4-7 кгс/см2 (прогретый двигатель).

ЯМЗ 656

Наименование	Характеристика
Тип	Дизель, турбированный дизель
Объем	11 литров (11 150 см куб)
Конфигурация, параметр	V-образная
Количество цилиндров	6
Количество клапанов	12
Эконорма	Евро 3 Евро 4 (ЯМЗ-6566) Евро 5 (ЯМЗ-6567)
Мощность двигателя, л. с./об.мин	230/1900 230/1900 230/1900 250/1900 270/1900 300/1900 300/1900
Крутящий момент, Нм/об.мин	882/1100-1300 882/1100-1500 1030/1100-1300 1128/1100-1300 1128/1100-1500 1275/1100-1500 1324/1100-1300
Диаметр цилиндра	130 мм
Степень сжатия	17,5
Охлаждение	Жидкостное
Клапанный механизм	OHV
Материал исполнения блока и головки	Чугун
Ресурс	800 000 — 1 000 000 км пробега
Топливо	Дизельное топливо
Порядок работы цилиндров	1-4-2-5-3-6
Применяемость	КамАЗ-65115, 65116 и 65117 МАЗ-5336, 5337, 5340, 5432, 5433, МАЗ-5434, 5440, 5551, 6303, 6340 Урал-3255, 4320, 4420, 5557 Комбайны Палессе GS10, FS600, FS6025

В связи с ужесточением экологических норм и переходом к стандартам Евро-3 и выше, появилась необходимость доработать существующий ЯМЗ-7601 до требуемого уровня. Здесь стоит тот же блок цилиндров от 7601 из чугуна с мокрыми гильзами, которые выступают над поверхностью на 1.6 мм, а угол развала этого V6 — 90°. Внутри блока был оставлен коленвал от 7601, поршни заменили на доработанные от ЯМЗ-658, которые имеют высоту 85 мм и палец 52 мм. Для этих поршней идут свои кольца, кроме второго компрессионного, которое идет от ЯМЗ-7511.

Накрыли блок двумя головками, которые имеют по 8 клапанов на каждую, а распредвал установлен в блоке цилиндров. Эти головки такие же, как у ЯМЗ-7601. Не стоит забывать о периодической проверке (раз в 1000 часов) и, если необходимо, регулировке зазоров клапанов. Зазоры для впускных и выпускных клапанов — 0.25-0.3 мм.

Это турбированный двигатель и здесь используется турбина ТКР 90. На моделях 6561, 6562 и 6563 установлен ТНВД 136 и форсунки 267-21. Здесь применен блок управления Абит М230.Е3.
Но прогресс на этом не остановился, и были созданы модели 6565, которые отвечали 4-му экологическому классу (правила 96-02).  Эти двигатели получили Common rail, новый ТНВД ЯЗДА 47-10, а ЭБУ был заменен на Абит М240. Давление впрыска — 1600 бар.

Выпускались также аналоги 6565, которые назывались ЯМЗ-6566. Они отличались увеличенным давлением впрыска до 1800 бар, наличием scr-катализатора и доработанным наддувом. Это позволило достигнуть экологического класса Евро-4.
В 2016 году начался выпуск двигателей Евро-5, с обозначением ЯМЗ-6567, которые оснащались новой турбиной KG-90, а давление топлива было снижено до 1600 бар.

ЯМЗ 238

Серия ЯМЗ-238 была запущена в производство в 1962 году и пришла на смену ЯАЗ-206. Этот мотор имеет V-образный 8-ми цилиндровый чугунный блок, с углом развала 90°, с чугунными мокрыми гильзами и со смещением рядов цилиндров относительно друг друга на 35 мм. Внутри блока на 5-ти опорах установлен кованый коленвал с ходом поршня 140 мм и с диаметром коренных шеек 110 мм и с диаметром шатунных шеек 88 мм, сами шатуны стальные, а их длина 265 мм. Для этих моторов использовали литые алюминиевые поршни диаметром 130 мм и высотой 100 мм, диаметр поршневого пальца 50 мм.

Блок цилиндров накрыт двумя чугунными головками по 8 клапанов на каждую. Диаметр впускных клапанов 61 мм, выпускных 48 мм, диаметр ножки 12 мм. Здесь применен шестеренчатый привод распредвала, а сам распредвал находится в блоке цилиндров и через толкатели, стальные штанги и стальные коромысла, приводит клапаны в действие. Характеристики распредвала: фаза 246/266, подъем 13.5 мм.

Регулировка клапанов на ЯМЗ-238 (турбо и атмосферный) проводится после каждых 500 часов работы (при необходимости). Зазоры клапанов и для впуска, и для выпуска — 0. 25-0.3 мм. Порядок регулировки 1—5—4—2—6—3—7—8, такой же, как порядок работы цилиндров (как на турбированном, так и на атмосфернике).

Вывод

Двигатели УРАЛ — это легенда отечественного производства дизельных моторов. Так, существует много модификаций этого силового агрегата. Применяемость моторов Ярославского моторного завода достаточно широкая. Он получил известность, как надежный и недорогой силовой агрегат, не только на территории СНГ, но и в Китае.

Инженерное дело:Урал-4320 — HandWiki

Из HandWiki

Пространства имен

• Engineering
• Обсуждение

Действия

• Читать
• Просмотр Источник
• ИСТОРИЯ
• ZWI EXPORT

. URAL-4320 -это генеральная off-road 6×6. на Уральском автомобильном заводе в Миассе, Россия для использования в российской армии. Представленный в 1976 году, он выпускается до сих пор.
Колесная формула Урал-4320 рассчитана на перевозку грузов, людей и прицепов по всем типам дорог и местности. Он также служит пусковой платформой для реактивной системы залпового огня БМ-21 «Град».

Урал-4320 — дизельная модификация Урал-375Д. Шасси Урал-4320 имеет хороший дорожный просвет, поэтому его предпочитают в регионах, где дороги труднопроходимы из-за песка или крупных камней. В пресловутой русской традиции Урал-4320 надежен и прост в ремонте и обслуживании. Он используется в гражданских целях как пожарная машина, мусоровоз или лесовоз. Применяется также для бурения на воду, нефть и газ с использованием буровых установок 1БА15 и УРБ-3А3, которые устанавливаются на шасси.

С середины 1990-х годов на Урал-4320 и Урал-5557 фары расположены на бампере, а старые места крепления фар выглядят как пластиковые заглушки. Однако по специальному заказу Минобороны завод снабдил грузовик узким бампером и фарами в крыльях, по бокам от решетки радиатора.

Урал-43206 — версия 4×4.

Содержимое

• 1 Технические характеристики
• 2 версии
  • 2.1 Пользователи
• 3 варианта
  • 3.1 Военный
  • 3.2 Гражданский
• 4 Каталожные номера
• 5 См. также

Технические характеристики

Двигатель

9Коробка передач пятиступенчатая 0098, двухступенчатая распределительная коробка с блокируемым межосевым дифференциалом
.

Технические характеристики грузовика Урал-4320
	Двигатель ЯМЗ-238М2	ЯМЗ-236М2
Исполнение кабины:	Передний двигатель
Количество мест (в кабине):	3	3
Полная масса:	15 300 кг (33 750 фунтов)	14 975 кг (33 000 фунтов)
Масса груза:	6 000 кг (13 200 фунтов)	5 000 кг (11 000 фунтов)
Подвеска:	неразрезные оси, листовые рессоры, задние колеса на балансировочной тележке
Полная масса буксируемого прицепа:	11 500 кг (25 350 фунтов)
Максимальная скорость:	82 км/ч (51 миль/ч)	75 км/ч (47 миль/ч)
Двигатель: с жидкостным охлаждением	В-8 дизель	V6 дизель
Мощность:	240 л. с. (177 кВт)	180 л.с. (132 кВт)
Трансмиссия:
Корпус:	металлический, с задним бортом, съемными дугами и тентом, двумя складными боковыми и одной съемной средней скамейками.
Вместимость:	27	27
Шины:	с регулируемым давлением воздуха ОИ-25 14.00-20 HC(PR)14

Ранние версии Урал-4320 оснащались дизельным двигателем КамАЗ-740 V8.
ohv, рабочий объем 10 857 куб. см (отношение диаметра цилиндра к ходу поршня 120 мм (4,72 дюйма)), степень сжатия 16: 1. Мощность 210 л.с. (154 кВт; 207 л.с.) при 2600 об/мин. Крутящий момент 640 Нм (470 фунт-футов) при 1500 об/мин.

Исполнения

Урал-4320-19

Урал-43206 4×4

• Урал-4320-**** — ** — шасси со стандартной («классической») металлической кабиной и грузоподъемностью около 7,9 тонн ;
  • Урал-4320-19 ** — ** — ДЛИННОЕ ШАССИ грузоподъемностью около 12 тонн;
  • Урал-43203-**** — ** — шасси с усиленной передней подвеской;
  • Урал-43204-**** — ** — усиленное шасси грузового автомобиля, повышенной грузоподъемности;
  • Урал-43206 — вариант 4х4 с дизелем ЯМЗ-236 мощностью 180 л. с. и грузоподъемностью 4200 кг.
    • Урал-43206-41″ — с турбодизелем ЯМЗ-236НЕ2 230 л.с.,
    • Урал-43206-0551″ — вариант 4х4 с 4-дверной кабиной и грузоподъемностью 3600 кг.
• Урал-44202-**** — ** — седельный тягач с полуприцепом для эксплуатации на всех типах дорог;
• Урал-5557/55571- **** — ** — шасси для установки производственного оборудования и специальных установок массой ~ 12–14 м шириной с низкопрофильными шинами с КТИС, что значительно повышает проходимость автомобиля;

Варианты кабины и хвоста:

Урал-4320-5557

Урал-43206 с новой кабиной IVECO

Урал-432065 и Урал-43206 именно под этим обозначением выпускались машины со сдвоенной четырехдверной кабиной;

Все версии оснащены кабинами IVECO ^{[1] [2]}

Пользователи

•  Россия
• Ангола
•  Колумбия

• 800 автомобилей.

• Куба
•  Греция
•  Гватемала
• Мексика

• 73 приобретено в 2008 г.

• 0056
• 20 пожертвовано в 2017 году.

• Уругвай

• 36 грузовиков.

• Венесуэла

• 320 грузовиков между венесуэльской армией и венесуэльской морской пехотой скоро станут стандартной моделью.

Варианты

Военный

• Стандартный грузовой/десантный транспорт с грузовой платформой. Его можно использовать для перевозки войск, оружия и других припасов. Он имеет две складные скамейки и брезентовый верх для защиты от непогоды.

• Полностью бронированный Урал-4320ВВ, изначально построенный для Внутренних войск

Гражданский

Справочная информация

1. ↑ «Архивная копия». Архивировано из оригинала 04. 11.2013. https://web.archive.org/web/20131104075404/http://warsonline.info/bronetechnika/novaiy-avtomobil-ural-43206-s-kabinoy-iveko.htm. Проверено 3 ноября 2013 г. .
2. ↑ http://msk.carobka.ru/news/17455.html

См. также

• Урал-5323
• Семейство средних тактических машин
• Замена средней тактической машины
• Грузовики серии М809
• М54
• КрАЗ-255
• Брянский автомобильный завод (БАЗ)

МОДЕЛЬ АВТОМОБИЛЕЙ Урал-4320-31 двигатель ЯМЗ-238 борт хаки-песок 1:43 AutoHistory

• ВСЕ МОДЕЛИ
• Автоистория

Предзаказ

32,95 $

Новые в упаковке.

Новый в упаковке. Производитель Auto History в основном специализируется на грузовых автомобилях СССР и России.

Аналогичные продукты

14%

Предзаказ

29,95 $

Урал-4320-0911 бортовой с тентом длиннобазный 4555 мм синий 1:43 АвтоИстория

5%

Предзаказ

$ 18,95

Урал-43206 с тентом песочным Элекон 1:43

Предзаказ

29,95 $

Урал-43206 хаки Элекон 1:43

12%

Предзаказ

29,95 $

Борт Урал-4320 с тентом оранжево-бежевый АвтоИстория 1:43

12%

Предзаказ

$ 29,95

Урал-43202 борт 6х6 деревянная платформа шины О-47А АвтоИстория 1:43

12%

Предзаказ

29,95 $

Бортовой Урал-4320 с тентом бежевый AutoHistory 1:43

21%

Предзаказ

$ 22,95

Урал-43202-31 двигатель ЯМЗ-238 борт бежево-серый 1:43 AutoHistory

17%

Предзаказ

28,95 $

Урал-43206 4х4 бортовой с тентом белый 1:43 AutoHistory

17%

Предзаказ

39,90 $

ЗИЛ-130 АС-40 Санкт-Петербургская пожарная машина автоцистерна 1:43 AutoHistory

17%

Предзаказ

$ 39,90

ЗИЛ-130 КО-413 мусоровоз позднего дизайна радиатор хаки-оранжевый Масштаб 1:43 AutoHistory

17%

Предзаказ

39,90 $

Радиатор ЗИЛ-130 позднего исполнения Погрузчик сухих кормов ЗСК-10 сине-красный Масштаб 1:43 АвтоИстория

21%

Предзаказ

$ 29,90

ЗИЛ-130 ТСВ-6 Бензовоз зелено-серый 1:43 AutoHistory

17%

Предзаказ

39,90 $

ЗИЛ-130 Фургон с грузоподъемным бортом Ю-165 Почта России 1:43 АвтоИстория

17%

Предзаказ

39 $.
