Тип двигателя с воспламенением от сжатия
Число тактов 4
Число цилиндров 8
Расположение цилиндров V-образное
Угол развала 90°
Порядок работы цилиндров 1-5-4-2-6-3-7-8
Диаметр цилиндра и ход поршня, мм 120×120
Рабочий объем, л 10,85
Номинальная мощность брутто, кВт (л. с.) 154 (210)
Максимальный крутящий момент, брутто, Нм (кгс.м) 667 (68)

Частота вращения коленвала, мин:
— номинальная 2600 (±50)
— при максимальном крутящем моменте 1600-1800
— на холостом ходу, не более:
минимальная 600 ±50
максимальная 2930

Модель ТНВД 33-02
Модель форсунки 33-02
Минимальный удельный расход топлива (по внешней скоростной характеристике),
г/кВт.ч (г/л.с. .ч) 211 (155)

Таблица комплектаций двигателя КАМАЗ-740.10

Компл.	Картер масляный	Трубка всасывающая масляного насоса	Трубка направляющая указателя уровня масла	Патрубок соединительный	Желоб маслорас- пределительный	Генератор	Привод управления механизмом переключения передач	Опора рычага
400	740-1009010	740.1011398	740.1009048-30	740.1115030-50	нет	Г273В	15. 1703006	15.1703204
401	740-1009010	740.1011398	740.1009048-30	740.1115030-10	нет	Г273В	15.1703006	15.1703204
402	740-1009010-10	740.1011398-10	740.1009048-20	740.1115030-70	740.1009018	Г288Е	14.1703006	14.1703204
409	740-1009010	740.1011398	740.1009048-30	740.1115030-60	нет	Г273В	14.1703006	14.1703204
410	740-1009010	740.1011398	740.1009048-30	740.1115030-70	нет	Г273В	15.1703006	15.1703204
411	740-1009010	740. 1011398	740.1009048-30	740.1115030-70	нет	Г273В	14.1703006	14.1703204
412	740-1009010-10	740.1011398-10	740.1009048-50	740.1115030-70	740.1009018	Г288Е	14.1703006	14.1703204
413	740-1009010-10	740.1011398-10	740.1009048-20	740.1115030-20	740.1009018.	Г288Е	14.1703006	14.1703204

Ремонт гидроцилиндров ПТС КАМАЗ

Устройство и ремонт КПП КАМАЗ. КПП КАМАЗ ремонт своими руками

Ремонт КПП КАМАЗ в Украине

Гидроусилитель руля КАМАЗ. Рулевая колонка КАМАЗ. ГУР КАМАЗ

ГУР КАМАЗ 5320 в Украине. Сравнить цены, купить гидроусилитель руля КАМАЗ-5320 новый

ГУР КАМАЗ 4310 в Украине. Сравнить цены, купить гидроусилитель руля КАМАЗ-4310 новый

Двигатель КАМАЗ 740.10 210 л.с. Купить двигатель КАМАЗ Цена

Схема подключения генератора КАМАЗ. Схема подключения генератора Г-273

Купить новый ГУР КАМАЗ

Двигатель КАМАЗ Евро-0. Двигатель КАМАЗ-740.10. Двигатель КАМАЗ-740.10-20. Двигатель КАМАЗ 7403.10

Двигатели КАМАЗ-740, купить, цена в Украине.

Купить новый двигатель КАМАЗ-740.11-240 цена

Купить дизельный двигатель Камаз 740.10 Евро 0 лучшая цена в Украине

//

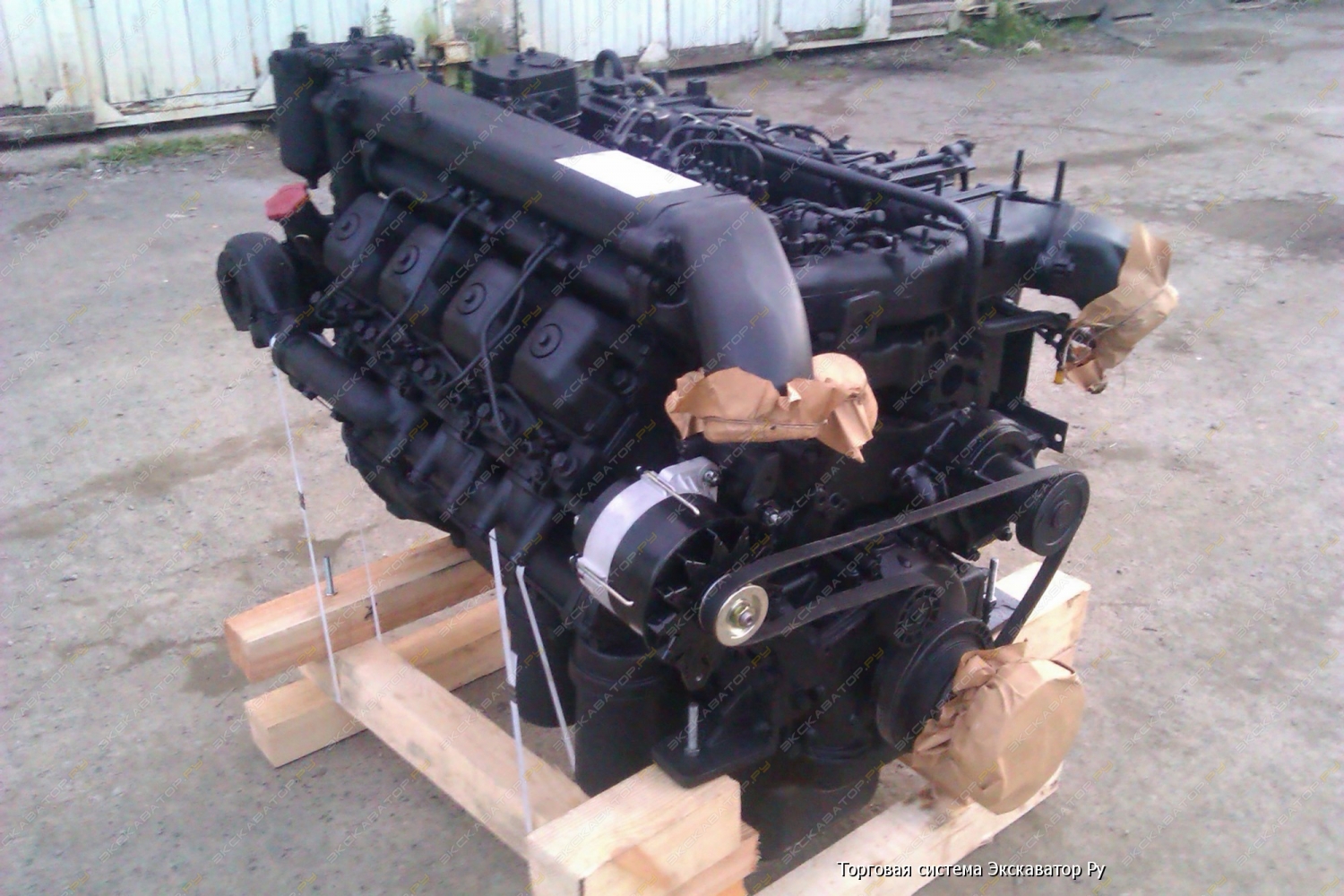

Двигатель КамАЗ 740

На автомобили КАМАЗ устанавливаются двигатели КАМАЗ-740.10; КАМАЗ-7403.10 или КАМАЗ-740.11-240.

Особенности конструкции, технического обслуживания и ремонта двигателей КАМАЗ-740.10 и КАМАЗ-7403.10 изложены в настоящем руководстве.

Особенности конструкции, технического обслуживания и ремонта двигателей КАМАЗ-740. 11-240 изложены в руководстве по эксплуатации 740.11- 3902006РЭ.

Двигатели КАМАЗ-740.10 и КАМАЗ-7403.10 имеют следующие конструктивные особенности:

• поршни, отлитые из высококремнистого алюминиевого сплава, с чугунной упрочняющей вставкой под верхнее компрессионное кольцо и коллоидно- графитным приработочным покрытием юбки;
• гильзы цилиндров, объемно закаленные и обработанные плосковершинным хонингованием;
• поршневые кольца с хромовым и молибденовым покрытием боковых поверхностей;
• трехслойные тонкостенные сталебронзовые вкладыши коренных и шатунных подшипников;
• закрытую систему охлаждения, заполняемую низкозамерзающей охлаждающей жидкостью, с автоматическим регулированием температурного режима, гидромуфтой привода вентилятора и термостатами;
• высокоэффективную фильтрацию масла, топлива и воздуха бумажными фильтрующими элементами;
• электрофакельное устройство подогрева воздуха, обеспечивающее надежный пуск двигателя при отрицательных температурах окружающего воздуха до минус 25 °С.

Система пуска холодного двигателя:

Техническая характеристика двигателей КамАЗ

Коленчатый вал

Система Смазки ДВС

Топливная система

Подача воздуха

Выпуск катализатор глушитель

Рис. 16. Двигатель КамАЗ-740.10 (поперечный разрез): 1 — генератор; 2 — насос топливный низкого давления; 3 — насос топливоподкачивающий ручной; 4 — насос топливный высокого давления; 5 — муфта автоматическая опережения впрыскивания топлива; 6-полумуфта ведущая привода топливного насоса высокого давления; 7-патрубок соединительный впускных воздухопроводов; 8 — фильтр тонкой очистки топлива; 9 — вал кулачковый; 10 — маховик; 11 — картер маховика; 12-пробка сливная; 13-картер двигателя; 14-вал коленчатый; 15 — насос масляный; 16 — валик привода ведущей части гидромуфты; 17 — шкив привода генератора; 18-крыльчатка вентилятора

Рис. 17. Двигателя КамАЗ-740.10 (поперечный разрез): 1 — фильтр полнопоточный очистки масла; 2 — горловина маслозаливная; 3 — указатель уровня масла; 4 — фильтр центробежный масляный; 5 — коробка термостатов; 6 — рым-болт передний; 7 — компрессор; 8 — насос гидроусилителя рулевого управления; 9 — рым-болт задний; 10 — труба водяная левая; 11 — свеча факельная; 12- воздухопровод впускной левый; 13 — форсунка; 14 — скоба крепления форсунки; 15 — патрубок выпускного коллектора; 16 — коллектор выпускной

Рис. 18. Двигатель КамАЗ-7403.10 с турбонаддувом: 1 — коллектор выпускной; 2 — стартер; 3 — крышка головки цилиндра; 4 — картер масляный; 5 — кронштейн рычага переключения передач; 6 — насос водяной; 7 — крыльчатка вентилятора; 5 — ремни привода; 9 — фильтр центробежный масляный; 10 — генератор; 11, 25 — кронштейны; 12- рычаг переключения передач; 13 — патрубок объединительный; 14 — крышка регулятора топливного насоса высокого давления; 15, 22 — свечи факельные; 16 — клапан электромагнитный; 17, 23 — коллекторы впускные; 18 — фильтр тонкой очистки топлива; 19 — компрессор; 20, 26 — турбокомпрессоры; 21 — бачок насоса гидроусилителя рулевого управления; 24 — патрубок

Рис. 19. Схема нумерации и порядок работы цилиндров: 1…8 — цилиндры; I — правый ряд; II — левый ряд

Рис. 20. Скоростные характеристики двигателей КамАЗ- 7403.10 и КамАЗ-740.10: NE — мощность; Mkp — крутящий момент; n — частота вращения; ge — удельный расход топлива

Рис. 21. Диаграмма фаз газораспределения (заливкой показаны фазы открытия клапана): а — впуск; b — выпуск
