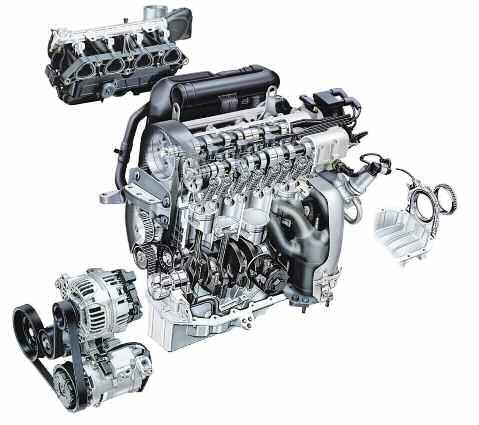

Двигатель Фольксваген 1.6 TDI (CAYC)

Характеристики двигателей 1.6 TDI EA189

Производство	Volkswagen
Марка двигателя	1.6 TDI EA189
Годы выпуска	2009-2015
Материал блока цилиндров	чугун
Тип двигателя	дизельный
Конфигурация	рядный
Количество цилиндров	4
Клапанов на цилиндр	4
Ход поршня, мм	80.5
Диаметр цилиндра, мм	79.5
Степень сжатия	16.5
Объем двигателя, куб.см	1598
Мощность двигателя, л.с./об.мин	75/4000 75/3000-4000 90/4200 102/4400 105/4400
Крутящий момент, Нм/об.мин	195/1500-2000 225/1500-2250 230/1500-2500 250/1500-2500 250/1500-2500
Экологические нормы	Евро 5
Турбокомпрессор	Garrett GTC1244MVZ
Вес двигателя, кг	—
Расход  топлива, л/100 км (для Golf 6) — город — трасса — смешан.	5.7 3.9 4.5
Расход масла, гр./1000 км	до 500
Масло в двигатель	5W-30
Сколько масла в двигателе, л	4.3
Замена масла проводится, км	15000 (лучше 7500)
Рабочая температура двигателя, град.	—
Ресурс двигателя, тыс. км — по данным завода — на практике	— 350+
Тюнинг, л.с. — потенциал — без потери ресурса	200+ —
Двигатель устанавливался	VW Caddy Volkswagen Golf VW Jetta Volkswagen Passat Audi A3 Skoda Fabia Skoda Octavia Skoda Superb Skoda Rapid Skoda Yeti Audi A1 VW Beetle VW Touran SEAT Altea SEAT Exeo SEAT Ibiza SEAT Leon SEAT Toledo

Надежность, проблемы и ремонт VW 1.6 TDI

Первые 1.6-ти литровые дизели Фольксваген появились в 2009 году и заменили собой 1. 9 TDI PD. За основу был выбран 140-сильный 2.0 TDI ЕА189, где уменьшили диаметр цилиндров с 81 мм до 79.5 мм, а также установили кованый короткоходный коленвал с ходом 80.5 мм и с новыми поршнями высотой 45.3 мм.

Головка была адаптирована под уменьшенный рабочий объем, она все так же имеет 2 распредвала и по 4 клапана на цилиндр. Размер клапанов (впуск/выпуск): 26.6/24.5 мм, толщина ножки 6 мм.
Распредвалы по-прежнему вращаются с помощью ремня ГРМ, который требует замены каждые 120 тыс. км, а лучше каждые 90 тыс. км.
Двигатели 1.6 TDI, как и 2-х литровые версии, оснащаются Common rail (от Continental), но давление снижено с 1800 бар до 1600 бар. Как и на 2-х литровом собрате, здесь стоят пьезофорсунки, но измененные.
На таких моторах установлена турбина Garrett GTC1244MVZ.
Управляет движком ЭБУ Continental Simos PCR2.

Кроме старшего 2.0 л., в серию ЕА189 входил еще 3-х цилиндровый 1.2 TDI.

Эти моторы были заменены на 1.6 TDI EA288 в 2015 году.

Модификации двигателей 1.6 TDI

1. CAYA (2009 — 2014) — версия на 75 л.с. для Fabia и Polo.
2. CAYB (2009 — 2015) — модификация на 90 л.с.
3. CAYC (2009 — 2015) — наиболее популярная версия на 105 л.с.
4. CAYD (2010 — 2015) — двигатель на 102 л.с. для Caddy.
5. CAYE (2010 — 2015) — мотор на 75 л.с. для Caddy.

Проблемы и надежность Фольксваген 1.6 TDI

Этот мотор очень и очень надежен, отлично служит и проблем практически не доставляет. Иногда, из-за форсунок и свечей, он может плохо заводиться и глохнуть, а в остальном все очень долговечно. При качественном регулярном обслуживании, ресурс этого двигателя превышает 300-400 тыс. км.
Тем не менее, большие автомобили с этим движком лучше не брать — слабоват.

Тюнинг двигателей 1.6 TDI

Чип-тюнинг

Эти моторы очень хорошо прошиваются и здесь можно существенно увеличить отдачу. Владельцы могут рассчитывать на 140 л.с. и 300+ Нм момента на одной только прошивке Stage 1. С фильтром, даунпайпом и соответствующей настройкой блока Stage 2, можно получить 150 л. с. и крутящий момент около 330 Нм. Можно и больше, но нужно менять турбину на более производительную.

РЕЙТИНГ ДВИГАТЕЛЯ: 5-

<<НАЗАД

Двигатели Volkswagen Jetta | Ремонт, характеристики, ресурс

Skip to content

Volkswagen Jetta (Bora, Vento) — популярный автомобиль класса С, представляющий из себя, по сути, седан на базе VW Golf. В разное время, разные поколения Джетты назывались по разному, 3-е поколение известно как Vento, 4-е — Bora, далее модели вернули прежнее название Jetta. В модельной линейке VAG, Jetta занимает место между небольшим Polo и среднеразмерным седаном Passat и конкурирует с такими авто, как Skoda Octavia, Opel Astra, Honda Civic, Mitsubishi Lancer, Subaru Impreza и прочими.
Двигатели Фольксваген Джетты такие же самые, как и на Гольфе, за исключением самых экстремальных турбоверсий и большеобъемников. Ниже описание всех двигателей Джетты.

3 поколение Mk III (1992 — 1999)
Volkswagen Jetta / Vento (60 л. с.) — 1.4 л.
Volkswagen Jetta / Vento (75 л.с.) — 1.6 л.
Volkswagen Jetta / Vento (101 л.с.) — 1.6 л.
Volkswagen Jetta / Vento (101 л.с.) — 1.6 л.
Volkswagen Jetta / Vento (75 л.с.) — 1.8 л.
Volkswagen Jetta / Vento (90 л.с.) — 1.8 л.
Volkswagen Jetta / Vento (115 л.с.) — 2.0 л.
Volkswagen Jetta / Vento (172 л.с.) — 2.8 л.
Volkswagen Jetta / Vento (193 л.с.) — 2.9 л.
Volkswagen Jetta / Vento (64 л.с.) — 1.9 л. SDI
Volkswagen Jetta / Vento (75 л.с.) — 1.9 л. TD
Volkswagen Jetta / Vento (90 л.с.) — 1.9 л. TDI
Volkswagen Jetta / Vento (110 л.с.) — 1.9 л. TDI

4 поколение Mk IV (1999 — 2005)
Volkswagen Jetta / Bora (75 л.с.) — 1.4 л.
Volkswagen Jetta / Bora (101 л.с.) — 1.6 л.
Volkswagen Jetta / Bora (102 л. с.) — 1.6 л.
Volkswagen Jetta / Bora (105 л.с.) — 1.6 л.
Volkswagen Jetta / Bora (110 л.с.) — 1.6 л. FSI
Volkswagen Jetta / Bora (75 л.с.) — 1.8 л.
Volkswagen Jetta / Bora (125 л.с.) — 1.8 л.
Volkswagen Jetta / Bora (150 л.с.) — 1.8 л.
Volkswagen Jetta / Bora (115 л.с.) — 2.0 л.
Volkswagen Jetta / Bora (150 л.с.) — 2.3 л.
Volkswagen Jetta / Bora (170 л.с.) — 2.3 л
Volkswagen Jetta / Bora (174 л.с.) — 2.8 л.
Volkswagen Jetta / Bora (204 л.с.) — 2.8 л.
Volkswagen Jetta / Bora (204 л.с.) — 2.8 л.
Volkswagen Jetta / Bora (68 л.с.) — 1.9 л. SDI
Volkswagen Jetta / Bora (90 л.с.) — 1.9 л. TDI
Volkswagen Jetta / Bora (101 л.с.) — 1.9 л. TDI
Volkswagen Jetta / Bora (110 л. с.) — 1.9 л. TDI
Volkswagen Jetta / Bora (115 л.с.) — 1.9 л. TDI
Volkswagen Jetta / Bora (130 л.с.) — 1.9 л. TDI
Volkswagen Jetta / Bora (150 л.с.) — 1.9 л. TDI

5 поколение Mk V (2005 — 2010)
Volkswagen Jetta (122 л.с.) — 1.4 л. TSI
Volkswagen Jetta (140 л.с.) — 1.4 л. TSI
Volkswagen Jetta (160 л.с.) — 1.4 л. TSI
Volkswagen Jetta (170 л.с.) — 1.4 л. TSI
Volkswagen Jetta (102 л.с.) — 1.6 л.
Volkswagen Jetta (115 л.с.) — 1.6 л. FSI
Volkswagen Jetta (150 л.с.) — 2.0 л. FSI
Volkswagen Jetta (200 л.с.) — 2.0 л. TFSI
Volkswagen Jetta (200 л.с.) — 2.0 л. TSI
Volkswagen Jetta (105 л.с.) — 1.6 л. TDI
Volkswagen Jetta (105 л.с.) — 1.9 л. TDI
Volkswagen Jetta (140 л.с.) — 2.0 л. TDI
Volkswagen Jetta (170 л. с.) — 2.0 л. TDI

6 поколение Mk VI (2010 — н.в.)
Volkswagen Jetta (105 л.с.) — 1.2 л. TSI
Volkswagen Jetta (105 л.с.) — 1.2 л. TSI
Volkswagen Jetta (122 л.с.) — 1.4 л. TSI
Volkswagen Jetta (125 л.с.) — 1.4 л. TSI
Volkswagen Jetta (150 л.с.) — 1.4 л. TSI
Volkswagen Jetta (160 л.с.) — 1.4 л. TSI
Volkswagen Jetta (85 л.с.) — 1.6 л.
Volkswagen Jetta (105 л.с.) — 1.6 л.
Volkswagen Jetta (115 л.с.) — 2.0 л.
Volkswagen Jetta Sport (170 л.с.) — 1.8 л. TSI
Volkswagen Jetta GLI (200 л.с.) — 2.0 л. TSI
Volkswagen Jetta GLI (210 л.с.) — 2.0 л. TSI
Volkswagen Jetta (170 л.с.) — 2.5 л.
Volkswagen Jetta (105 л.с.) — 1.6 л. TDI
Volkswagen Jetta (110 л.с.) — 2.0 л. TDI
Volkswagen Jetta (140 л.с.) — 2.0 л. TDI
Volkswagen Jetta (150 л.с.) — 2.0 л. TDI

<<НАЗАД

• Следующая статья Volkswagen Passat
• Предыдущая статья Volkswagen Golf

TheSamba.com :: Буквенные коды двигателей VW

TheSamba.com :: Буквенные коды двигателей VW

Буквенные коды двигателей VW
Также см. раздел VIN-номера выше для
помесячная разбивка автомобилей до 1968 года выпуска.
В таблицах ниже «Код» относится к первым 1 или 2 цифрам двигателя.
число.
Исправления или дополнения приветствуются.
См. также код двигателя.
буквы VW буклет

Тип 1
Код	Год	Двигатель/Примечания
1-	До января 1956 г.	25 л.с./36 л.с. 1-префикс указывает на тип 1 и не является частью последовательного движка. число.
2, 3, 4	1955-65	1200cc 30bhp DIN, 36HP SAE (двигатель серии A)
5, 6, 7, 8, 9	1961-65	1200cc 34bhp DIN, 40HP SAE (VW D добавлен ниже сериал после 9247364)
Д0, Д1	1966-1985	1200cc 34bhp DIN (немецкий) 40HP SAE Для мексиканского производства 1200s после января 1978 г.
E0	1966-1970	1300cc 37bhp DIN. Не для США M240 с низкой степенью сжатия
Ф0, Ф1, Ф2	1966-1970	1300cc 40bhp DIN, 50HP SAE (только 1966 в США, 66-70 в другом месте)
H0, h2	1967-1970	1500cc 44bhp DIN, 53HP SAE (только 1967 в США, 67-70 в другом месте)
H5	1968-69	1500cc 44bhp DIN, 53HP SAE M157 США/Канада.
В6	1970	1600 куб. см Двойной сброс, однопортовый, 47 л.с. DIN, 57 л.с. SAE M157 США/Канада.
Л0	1967-1970	1500cc 40bhp DIN. Не для США M240 с низкой степенью сжатия
ПРИМЕЧАНИЕ: все следующие 1971-up двигатели двухконтурные и двухпортовые.
АВ	1971-73	1300 куб. см, 44 л.с. DIN, не для США.
АС	1971-72	1300 куб.см, 40 л.с. DIN, не для США M240 с низким октановым числом
АЕ	1971	1600cc 50 л.с. DIN, 60 л.с. SAE-брутто. Только для США
АЕ	1972-73	1600 куб. см, 48 л.с. DIN, 48 л.с. SAE-net. только для США (степень сжатия уменьшена)
АФ	1971-1982?	1600 куб. см, 46 л.с. DIN, не для США M240 с низким октановым числом.
АХ	1973-74	1600 куб. см, 48 л.с. DIN, 46 л.с. SAE-net. только США
АК	1973	1600 куб. см, 48 л.с. DIN, 46 л.с. SAE-net. Только для США
АЖ	1975-79	1600 куб. см, 50 л.с. DIN, 48 л.с. SAE-net. Впрыск топлива.
АР	1974-75	1300cc 44bhp DIN. Не США.
КАК	1974-79	1600cc 50bhp DIN. Не США.
АКД	1992-2004	1600cc 46bhp DIN. Мексика. Впрыск топлива.

Тип 2
Код	Год	Двигатель/Примечания
20-	До января 1956 г.	25 л.с./36 л.с. 20- префикс указывает тип 2 и не является частью последовательного номер двигателя.
2, 3, 4	55-60	1200 куб.см, 36 л.с. (включая Bastard 40 л.с.)
5, 6, 7, 8, 9	1961-65	1200 куб. см, 40 л.с.
О	1963-65	1500 куб.см — без кулачковых подшипников
Н0	1966-67	1500cc
Л0	1967	1500 куб. см M240 с низкой степенью сжатия
В0	1968-70	1600cc не для США.
В5	1968-69	1600 куб. см, одинарный сброс только для США
В5	1970	1600 куб. см с двойным сбросом только для США
С0	1968-70	1600 куб. см 44 л.с. Не США. М240 низкооктановый.
н.э.	1971-73	1600cc 50bhp DIN. Не США.
АВ	1971	1300 куб. см, 44 л. с. DIN, не для США. М252
АЕ	1971	1600cc 50 л.с. DIN, 60 л.с. SAE-брутто. Только для США
КАК	1974-79	1600cc 50bhp DIN. Не США
СВ	1972/73	1700cc — двойной карбюратор, механическая коробка передач
CD	1973	1700cc — двойной карбюратор, автоматическая коробка передач
AW	1973/74	1800cc — двойной карбюратор.
AW	1975	1800cc — инжекторный
ТД	1974/75	1800cc — только для Европы
ЭД	1975	1800cc
ГД	1976/77	2000cc
КДЖ	1976-1979	2000cc — только для Европы
ГЭ	1978/79	2000cc
ТС	1980-1983	2000 куб. см — стиль Vanagon
Резюме	1980-1983	2000 куб. см — стиль Vanagon

Тип 3
Код	Год	Двигатель/Примечания
О	1961-65	1500cc
К0	1966-1972	1500 куб. см — 54 л.с.
М0	1966-1972	1500cc — M240 с низкой степенью сжатия 52 л.с.
Р0	1966/67	1600 куб. см — M240 с низкой степенью сжатия 50 л.с.
Т0	1966-1973	1600cc
У0	1968-1973	1600cc — впрыск топлива для США
У0	1970	1600cc — корпус с двойным сбросом
У5	1971-1973	1600 куб. см — сжатие 7,7: 1 — США/Канада M239 Калифорнийский впрыск топлива
Х	1972	1600 куб.см — сжатие 7,3:1 — Калифорния

Тип 4
Код	Год	Двигатель/Примечания
В	1969	1700 куб. см — 68 л.с.
З	1969/70	1700 куб. см, сжатие 7,8: 1, 68 л.с., двойной карб., АКПП
Вт	1971	1700 куб.см — степень сжатия 8,2:1 — 80 л.с.
ЕА	1972-1974	1700 куб.см — степень сжатия 8,2:1 — 80 л.с.
ЭБ	1973	1700cc — только для Калифорнии, топливо инъекция. Сжатие 7,3:1 — 72 л.с.
ЕС	1974	1800 куб.см — степень сжатия 7,3:1 — 76 л.с.
АН	1974	1800 куб. см — степень сжатия 8,6:1
В	1974	1800cc — только для Европы, двойной карбюратор.

Порше 914
Код	Год	Двигатель/Примечания
Вт	1970/71	1700 куб.см — степень сжатия 8,2:1 — 80 л.с.
ЕА	1972-1973	1700cc
ЕВ	1973	1700cc — 7.3: сжатие, Калифорния только, впрыск топлива
ЕС	1974	1800cc — только Калифорния, 7,6:1 сжатие
АН		1800 куб. см — степень сжатия 8,6:1
Г.А.	1973/74	2000cc — 7,6:1 компресия
ГБ	1973-1976	2000 куб.см — сжатие 8,0:1
ГК	1975/76	2000 куб.см — сжатие 7,6:1
В0		1700cc — только для Европы 1800cc — только для Европы 2000cc — только для Европы

Сменные футляры
Это были корпуса двигателей VW, которые были проданы VW, но никогда не выпускались серийный автомобиль. Все гильзы с двойным рельефом Масляные каналы 100 мм.
F1	1300/1600
F2	1300/1600
ДО	40 л.с., если последняя цифра «X»
Д1	40 л.с. часть
н.э.	1600
АК	1967-1974 1500/1600
ДП	1600
КАК	Иногда упоминается как кейс Super Beetle для 1973-н.в.

О компании | Помощь | Рекламировать | Пожертвовать | Премиум членство | Конфиденциальность/Условия использования | Свяжитесь с нами | Карта сайта
Copyright © 1996-2020, Everett Barnes. Все права защищены.
Не связан с Volkswagen of America и не спонсируется им | Форум создан на базе phpBB

Знакомство с двигателем Volkswagen с воздушным охлаждением | Дэйв Хаус

Если вы купили себе старый Beetle, Split, Bay, Karmann Ghia или даже Porche с воздушным охлаждением, скорее всего, вам придется немного обслуживать его самостоятельно.

Хорошая новость заключается в том, что вертикальные двигатели типа 1 являются одними из самых простых в эксплуатации. Я перешел от нулевых знаний несколько лет назад к тому, чтобы самостоятельно диагностировать и устранять большинство распространенных проблем, вы тоже можете это сделать!

В этой статье я сосредоточусь только на верхней части двигателя, так как именно здесь новичок может выполнить большинство работ своими руками. Если у вас есть проблема с внутренностями вашего двигателя, я бы порекомендовал обратиться к специалисту.

Вот как должен выглядеть относительно стандартный двигатель Type 1, когда вы открываете задний люк. Beetle, bus или Ghia вы должны увидеть практически одно и то же.

(Почти) стандартный вертикальный двигатель 1600 тип 1 от раннего автобуса с эркером © BusandCamper.com по крайней мере 40 лет, и предыдущие владельцы вашего автомобиля наложили бы на него свой собственный штамп и вкусы на протяжении многих лет.

Не беспокойтесь, если ваш двигатель выглядит немного по-другому, ниже мы рассмотрим некоторые общие изменения.

Прежде чем мы углубимся в детали каждого компонента, вам необходимо иметь общее представление о том, как работает двигатель внутреннего сгорания.

На этой анимации показан работающий двигатель типа 1. Этот тип двигателя известен как двигатель «плоской четверки», потому что он имеет четыре горизонтальных цилиндра, но принципы для всех двигателей внутреннего сгорания одинаковы. Сосание, сжатие, удар и удар.

Анимированное изображение оппозитного четырехцилиндрового двигателя воздушного охлаждения

Всасывание

Топливно-воздушная смесь всасывается в цилиндр.

Выжимной

Поршень, который плотно прилегает к цилиндру, сильно сжимает воздушно-топливную смесь.

Взрыв

В точке, где поршень максимально сжал воздушно-топливную смесь, воздушно-топливная смесь воспламеняется, вызывая мини-взрыв, отбрасывающий поршень назад.

Удар

Точно так же, как воспламенение чего-либо вне двигателя может вызвать дым, сгоревшая смесь воздуха и топлива заполнила цилиндр горячими газами, известными как выхлоп. В следующем цикле поршень в цилиндре выталкивает эти газы через клапан в выхлопную систему, ведущую к выхлопной трубе вашего автомобиля.

Работает синхронно

Это происходит с каждым цилиндром по очереди сотни раз в минуту, поэтому двигатель должен быть синхронизирован. Если бы свеча зажигания (хлопок) сработала до того, как поршень закончил сжатие воздушно-топливной смеси (сжатие), тогда взрыв был бы намного меньше, и двигатель имел бы значительно меньшую мощность. Эта синхронизация искры со сжатием называется синхронизацией.

На протяжении большей части этой статьи мы будем ссылаться на это аннотированное изображение.

Аннотированное изображение стандартного двигателя типа 1.

Шкив коленчатого вала является нашей основной видимой связью с двигателем, вращающимся внутри. На другой стороне этого вращающегося диска есть что-то, называемое коленчатым валом, который приводит в движение поршни внутри двигателя. Сейчас мы будем говорить только о самом шкиве.

Независимо от того, есть ли у вас стандартный шкив или вторичный, вы увидите на нем несколько меток. Основная метка, показанная ниже в виде вмятины (бит будет помечен как ВМТ или 0 на вторичном шкиве), говорит нам, в каком цикле находится двигатель. Это почти как возможность видеть сквозь корпус двигателя, чтобы узнать, в каком положении находятся поршни. Верхняя мертвая точка (ВМТ) — это самая дальняя точка хода поршня для цилиндров 1 и 3, нижняя мертвая точка (НМТ) одинакова. для цилиндров 2 и 4 и составляет 180 градусов против ВМТ на шкиве.

Другие метки на шкиве являются установочными метками. На стандартном шкиве это будут выемки, вырезанные на задней стороне. Эти метки представляют собой определенные интервалы градусов вокруг шкива, первая справа от ВМТ составляет 7,5 ВМТ, что означает 7,5 градуса до верхней мертвой точки.

Они используются в качестве установочных меток, потому что, в зависимости от вашего дистрибьютора (3), это точка, в которой вы хотите, чтобы свеча зажигания срабатывала, непосредственно перед ВМТ.

Аннотированный стандартный шкив коленчатого валаШкив вторичного рынка с нанесенными на нем градусами

Катушка обеспечивает питание свечей зажигания. Он преобразует низкие 12 вольт аккумулятора в 40 000 вольт, которые необходимы для воспламенения воздушно-топливной смеси.

Выход катушки представляет собой небольшой высоковольтный провод, соединяющийся с распределителем (3).

Распределитель берет питание от катушки и распределяет его на каждую свечу зажигания (4) через четыре дополнительных высоковольтных провода.

Существует несколько различных типов распределителей, наиболее распространенными из которых являются SVDA (Single Vacuum Dual Advance) и ‘009’ (что проштамповано сбоку).

SVDA использует так называемое вакуумное продвижение. Вы можете сказать, есть ли у вас вакуумное продвижение, если он имеет компонент, который немного похож на латунную шляпу со свининой на боковой стороне распределителя, соединяющийся со шлангом, ведущим к вашему карбюратор (9).

Распределитель SVDA с электронным зажиганием

Распределитель «009» обычно не имеет вакуумного опережения, поэтому он не будет подключен к вашему карбюратору. Вы должны потратить некоторое время, чтобы прочитать о различиях между вакуумным и механическим продвижением.

Крышка распределителя имеет 5 заглушек для подключения высоковольтных проводов. Вилка в центре будет соединена с катушкой (2) с помощью короткого провода. Именно здесь поступает мощность. Остальные четыре являются выходами и каждый из них будет подключен к свече зажигания (4) для каждого цилиндра.

Порядок работы двигателя VW тип 1: 1–4–3–2. Это означает, что цикл двигателя (всасывание, сжатие, удар, удар) начнется с цилиндра 1, затем перейдет к цилиндру 4, затем к цилиндру 3, затем к цилиндру 2.

При использовании распределителя SVDA провод ВТ для крышку распределителя в положение «5 часов», цилиндр 4 в положение «7 часов», цилиндр 3 в положение «11 часов» и цилиндр 2 в положение «1 час».

Распространенной ошибкой является попытка зеркально отразить выводы на крышке от положения цилиндров в моторном отсеке, но из-за порядка работы этого двигателя это не так.

Положение цилиндра (снаружи) и место соединения с крышкой распределителя (внутри).

Если у вас есть распределитель 009, он имеет немного другую ориентацию. Все в том же порядке, но сдвинуто на одну позицию против часовой стрелки с цилиндром 1 в положении «1 час».

Что внутри распределителя?

Внутри распределителя есть несколько важных деталей. Первое, что вы увидите под крышкой, это ротор. Ротор вращается по часовой стрелке, когда двигатель проворачивается. Когда он вращается, он по очереди распределяет мощность на каждый провод HT.

Под этим у вас будет либо то, что называется точками, либо электронное зажигание.

Распределитель с точками внутри будет выглядеть как на изображении ниже. Точки открываются и закрываются вручную, когда распределитель поворачивается, позволяя току проходить через них. Если у вас есть баллы, установка промежутка между баллами будет частью вашей ежегодной процедуры обслуживания.

Распределитель с точками и конденсатором (цилиндр сбоку блока)

У распределителя с электронным зажиганием точки заменены на что-то вроде этого.

Пример электронного зажигания

Электронное зажигание — отличное дополнение к вашему дистрибьютору, оно требует меньше обслуживания и дает вам гораздо более надежный запуск.

Однако известно, что компоненты электронного зажигания иногда выходят из строя. Стоит оставить свои старые точки и конденсатор в автомобиле на случай, если вы окажетесь в затруднительном положении. Лично я держу в автобусе запасной дистрибьютор на всякий случай.

Как упоминалось в разделе о распределителе зажигания, свеча зажигания обеспечивает искру, которая вызывает сгорание в цилиндре.

Пример свечи зажигания NGK, убедитесь, что она подходит для вашего двигателя.

Свечи зажигания следует проверять каждый год. Состояние свечей зажигания может многое рассказать вам о том, как работает ваш двигатель, не говоря уже о том, что он может существенно повлиять на его работу.

Если у вас возникли проблемы с пропусками зажигания, синхронизацией двигателя или ускорением, прежде чем делать что-либо еще, очистите или замените свечи зажигания. Весь набор стоит всего 10–15 фунтов стерлингов, поэтому стоит заменить их в любом случае и сохранить старый набор в качестве резервной копии.

При замене или обновлении свечей зажигания вам необходимо проверить размер так называемого межэлектродного зазора. Для воспламенения воздушно-топливной смеси в цилиндре это электричество не годится нам внутри свечи.

Свеча зажигания предназначена для образования дуги (электрический ток, протекающий через воздушный зазор между проводниками) от центрального электрода (небольшой выступ на конце свечи) к боковому электроду (кусок металла, изогнутый под углом 90 градусов к центральному электроду).

Если зазор слишком большой, электричество не сможет вызвать дугу, и не будет искры для воспламенения топливной смеси.

Зазор можно проверить и отрегулировать с помощью специальных, но недорогих инструментов, для двигателя типа 1 установите его на 0,6 мм.

Измерение зазора свечи зажигания с помощью щупа

Электроэнергия, которая питает катушку зажигания (2), а на самом деле все электрическое, поступает от аккумулятора. Как и любой аккумулятор, который вы можете найти в своем доме, автомобильный аккумулятор имеет ограниченное количество энергии, без подзарядки вы обнаружите, что он очень быстро разряжается.

Генератор или более современный генератор переменного тока использует энергию двигателя для подзарядки аккумулятора. Он соединен со шкивом коленчатого вала (1) с ремнем вентилятора (7), поэтому при вращении двигателя вращается и генератор.

Когда генератор вращается, он вырабатывает электричество. Генератор подключен к регулятору напряжения (6), который затем подключается к аккумулятору для его зарядки. Генератор переменного тока имеет внутренний регулятор напряжения, поэтому у вас будет только один из них, если у вас есть оригинальный генератор.

Генератор в оригинальном стиле Модернизированный генератор переменного тока, обратите внимание на различия в конструкции

Модернизированный генератор будет генерировать больше энергии, это означает, что аккумулятор можно зарядить за меньшее время, а поскольку в автомобиле будет больше электроэнергии, вы обнаружите, что ваши фары могут сиять только немного ярче.

Модернизация генератора переменного тока с более высокими характеристиками, который может собирать больше энергии, чем требуется аккумулятору, будет преимуществом, если у вас есть кемпер. Часто владельцы кемперов устанавливают дополнительную аккумуляторную батарею для питания некоторых домашних удобств, когда они находятся вдали от электрической сети.

Охлаждение двигателя

Вращающийся генератор или генератор переменного тока выполняет еще одну функцию на двигателе с воздушным охлаждением. Задняя часть его прикреплена к вентилятору, который охлаждает двигатель внутри корпуса вентилятора. Если ваш ремень вентилятора порвется, ваш генератор перестанет вращаться, что более важно означает, что ваш вентилятор перестанет вращаться.

Если на спидометре загорается красная сигнальная лампа генератора (G), немедленно остановитесь. Хотя вы часто можете вернуться домой без работающего генератора, вы не сможете сделать это без ремня вентилятора.

Как упоминалось в разделе «Генератор (5)», вам нужен внешний регулятор напряжения, только если у вас есть генератор. Обычно они расположены в задней правой части моторного отсека на автобусе T2 или, в зависимости от года выпуска, прямо над генератором на жуке.

Регулятор напряжения Регулятор напряжения, установленный непосредственно на генераторе

Регулятор немного сложно объяснить, однако вы должны рассматривать его как своего рода переводчик между генератором и аккумулятором. Он контролирует напряжение, создаваемое генератором, а также заряд аккумулятора. Как только аккумулятор заряжается, регулятор отключает мощность, создаваемую генератором, чтобы он не перезарядился.

Если у вас проблемы с зарядкой, чаще всего виноват сломанный регулятор, а не сам генератор.

Ремень вентилятора соединяет шкив коленчатого вала (1) и генератор (5). Это заставляет генератор вращаться, который, в свою очередь, вращает вентилятор на другой стороне генератора.

Ремень вентилятора должен быть достаточно натянут, чтобы его можно было повернуть на 90 градусов большим и указательным пальцами.

Чтобы изменить натяжение ремня вентилятора, необходимо снять переднюю часть шкива генератора. Сначала найдите выемку на задней стороне шкива и вставьте в нее плоскую отвертку. Когда вы будете поворачивать генератор, будет момент, когда шкив перестанет вращаться из-за отвертки. Как только он зафиксируется, вы можете использовать сопротивление, чтобы открутить гайку на передней части генератора.

Снятие шкива генератора

Если необходимо натянуть или ослабить ремень вентилятора, это делается путем перемещения прокладок, маленьких шайб, похожих на кусочки металла, внутрь или наружу шкива генератора.

Хотя это кажется странным, это всего лишь простой случай регулировки положения ремня на шкиве. Чем больше прокладок снаружи, тем плотнее стыкуются половинки шкива. Это означает, что ремень находится выше шкива, что делает его более натянутым.

Всегда должно быть 10 прокладок, если вам нужно удалить некоторые из них изнутри, они должны располагаться снаружи.

Прокладки для затягивания или ослабления ремня вентилятора

У Just Kampers есть полезное видео, которое вы можете посмотреть, как заменить ремень вентилятора.

Карбюратор отвечает за подачу воздушно-топливной смеси в цилиндры. Он забирает топливо из топливного насоса (9), всасывает воздух и направляет его во впускной коллектор (10).

Регулировка смеси воздуха и топлива

Соотношение смеси воздуха и топлива регулируется винтом смеси на самом карбюраторе. Это позволяет вам набирать более бедную (меньше топлива) или более богатую (больше топлива) смесь для двигателя.

В зависимости от вашего опыта работы с углеводами, если у вас нет проблемы, которая вызывает у вас настоящие проблемы прямо сейчас, например, вы вообще не можете управлять своим автомобилем, я бы посоветовал оставить его в покое и доверить его настройке профессионалу. службы.

Тяга дроссельной заслонки

Трос акселератора идет от педали акселератора и выходит из небольшого отверстия в корпусе вентилятора чуть ниже карбюратора. Он прикреплен к дроссельной заслонке карбюратора и контролирует количество топлива и воздуха, подаваемых в двигатель.

Когда вы нажимаете на педаль газа, трос открывает дроссельную заслонку, чем больше вы нажимаете на ногу, тем больше топлива попадает в карбюратор. Когда вы убираете ногу с педали, чтобы дроссельная заслонка не застряла в открытом положении, пружина, называемая возвратной пружиной, вернет дроссельную заслонку в исходное положение.

Если вы обнаружите, что ваш двигатель продолжает работать после того, как вы отпустили педаль акселератора, это может означать, что дроссельная заслонка не может вернуться в исходное положение и, возможно, застряла в открытом положении. Это может быть из-за изношенного троса, который застревает где-то между педалью и карбюратором, изношенной дроссельной заслонки на карбюраторе или возвратной пружины, которая потеряла свое натяжение.

Регулировка оборотов холостого хода двигателя

На тяге дроссельной заслонки также находится винт для установки оборотов холостого хода двигателя. Звучит очевидно, но это число оборотов в минуту (об/мин), которое двигатель совершит, когда автомобиль стоит без нажатия на педаль акселератора. Средняя скорость холостого хода для VW с воздушным охлаждением составляет 8–900 об/мин, но она зависит от нескольких факторов.

Дроссель и повышенный холостой ход

Когда двигатель холодный, ему может временно понадобиться более богатая топливная смесь для запуска. Это обрабатывается чем-то, что называется дросселем.

Дроссель временно перекрывает или частично перекрывает впуск воздуха в карбюратор, что приводит к обогащению топливной смеси. Через несколько минут воздушная заслонка откроется в нормальное рабочее положение.

При этом двигатель можно перевести в режим «быстрого холостого хода» нажатием педали акселератора до упора перед включением зажигания, таким образом обороты увеличиваются при прогреве двигателя. Быстрый холостой ход можно отрегулировать независимо с помощью отдельного винта холостого хода на карбюраторе.

Одинарный, прогрессивный или двойной карбюраторы

Я пытался не уточнять, где расположены части карбюратора, потому что многие владельцы меняли свои карбюраторы, и их расположение было разным.

Стандартный карбюратор обычно представляет собой «Solex 34 pict 3», но ваш двигатель мог иметь повышенную производительность до «прогрессивного» одинарного карбюратора или, что более распространено, двойного карбюратора. Все они изображены ниже, это важно вы можете идентифицировать и исследовать свой собственный карбюратор, поскольку даже одна и та же модель может иметь вариации.

Solex 34 рис. 3 стоковый карбюратор Weber 32/36 прогрессивный карбюратор Установка с двумя карбюраторами с Weber ICT

Топливный насос расположен между топливопроводом, идущим от бензобака, и карбюратором (8). Топливные насосы на двигателях типа 1 представляют собой относительно простые механические устройства, которые используют вращение двигателя для подачи топлива в карбюратор до необходимого давления.

Если вы посмотрите на анимацию двигателя ниже, проследите за штоком распределителя (3) почти до самого шкива коленчатого вала (1), вы увидите небольшой стержень, называемый толкателем, который подпрыгивает вверх и вниз. Эта взаимосвязь с вращением двигателя важна, поскольку чем быстрее работает двигатель, тем больше топлива необходимо закачивать в карбюратор.

Если у вас двойные карбюраторы, вы также можете установить ограничитель давления топлива между насосом и карбюраторами, чтобы убедиться, что давление топлива не превышает максимальное значение, которое может выдержать карбюратор.

Впускной коллектор представляет собой трубную конструкцию в центре двигателя. Он подает топливно-воздушную смесь по центральной трубе под вашим единственным карбюратором, разделяется на левую и правую стороны двигателя и подает топливо в каждый цилиндр через более толстую трубу.

Стандартный однопортовый впускной коллектор

Трубки радиатора

Глядя на впускной коллектор, вы заметите более тонкие трубы по обеим сторонам коллектора, которые не входят непосредственно в двигатель, а входят в жестяную оболочку рядом с большими воздушными шлангами. Это так называемые тепловые стояки.

Трубы стояка радиатора фактически не соединены с магистральными трубами во впускном коллекторе, они соединены с выхлопной системой.

В однокарбюраторном двигателе воздушно-топливная смесь, всасываемая во впускной коллектор, может привести к замерзанию топлива и превращению его в лед. Это называется «обледенение карбюратора» и приводит к тому, что двигатель глохнет из-за нехватки топлива. Это довольно легко диагностировать, если у вас есть проблема с обледенением карбюратора, вы действительно сможете увидеть, как образуется лед или коллектор становится белым / синим под карбюратором.

Обледенение впускного коллектора

Чтобы противостоять этому, трубы нагревателя поглощают тепло выхлопных газов и используют его для прогрева всего коллектора, чтобы предотвратить образование льда.

Поскольку в радиаторах имеется постоянный поток выхлопных газов, они могут со временем забиваться сажей, и их необходимо очищать. Излишне говорить, что забитый стояк радиатора является одной из основных причин обледенения карбюратора.

Впускные коллекторы с двумя карбюраторами

Если у вас установлен двойной карбюратор, ваш впускной коллектор будет идти прямо от каждого карбюратора прямо в цилиндр. Поскольку они сравнительно короткие, установка с двумя карбюраторами никогда не должна страдать от обледенения карбюратора.

Как упоминалось в разделе о генераторе (5), задняя часть генератора соединена с вентилятором. Он крепится болтами к жестяному кожуху, который находится на задней части двигателя.

Кожух вентилятора

При вращении вентилятора воздух распределяется внутри кожуха вентилятора и охлаждает двигатель, особенно масляный радиатор.

Масляный радиатор представляет собой большую башню, расположенную под кожухом в задней левой части двигателя. Эти двигатели имеют воздушное охлаждение, но в основном воздух используется для охлаждения масла. Чем холоднее масло, тем холоднее будет работать двигатель.

Блок двигателя со снятым кожухом вентилятора, масляный радиатор представляет собой башнеобразный компонент в верхней части изображения.

О маслоналивной горловине много говорить не приходится, именно сюда вы заливаете моторное масло. Я использую масло Morris Golden Film SAE 30 в своем T2 и стараюсь менять масло каждый год или около того.

К маслоналивной горловине прикреплена вентиляционная трубка. Сапун позволяет двигателю сбрасывать избыточное давление, когда это необходимо. Эта трубка должна быть подсоединена к воздушному фильтру (13).

На стандартном двигателе автобуса воздушный фильтр установлен на опоре с правой стороны двигателя и соединен с верхней частью карбюратора большой пластиковой трубой. Есть несколько вариантов воздушного фильтра на разных автомобилях разных лет, но если он сделан из черного пластика, то, скорее всего, он стандартный.

Работа воздушного фильтра не требует пояснений. Как известно, карбюратор всасывает воздух для создания воздушно-топливной смеси. Воздух вокруг двигателя не будет чистым, даже мельчайшие частицы пыли, проникающие внутрь карбюратора, в конечном итоге заблокируют поток топлива и заставят двигатель глохнуть или работать с перебоями.

Сам воздушный фильтр, просто выполняя свою работу, также забивается. Если воздушный фильтр забит, то способность карбюратора всасывать воздух будет ограничена.

Независимо от типа фильтр необходимо проверять и очищать один раз в год.

Масляная ванна

В этой базовой конфигурации используется масляная ванна под фильтром. Это не ванна для сбора лишнего масла, как часто думают, а на самом деле способ очистки воздуха за счет улавливания частиц в самом масле.

Пример воздухоочистителя с масляной ванной

Блинчатый фильтр

Если у вас нет масляной ванны, не удивляйтесь. Большинство двигателей, которые я видел, заменили стандартный воздушный фильтр / масляную ванну на фильтр-блин.

Блинчатый фильтр расположен непосредственно на верхней части карбюратора, а вентиляционная трубка маслозаливной горловины (12) крепится к нижней части.

Пример блинчатого фильтра K&N

Итак, теперь вы лучше понимаете, как работает двигатель и что делает каждый компонент, и вы уже на пути к выполнению многих задач, которые вам потребуются для поддержания вашего двигатель, или избавить себя от неприятностей, когда вам это нужно.
