Рядный двигатель: особенности, преимущества и недостатки

Что такое рядный двигатель?

Рядный двигатель существует у нас в той или иной форме с начала 20-го века, и один из первых примеров рядной шестерки был выпущен компанией Spyker в 1903 году.

Большинство автомобилей на дорогах сегодня используют рядный двигатель, и эта конфигурация двигателя продолжает превосходить все остальные, включая V6 и V8.

Термин «рядный» относится к конфигурации цилиндров в блоке двигателя. В рядном двигателе цилиндры расположены по прямой линии и могут быть сконфигурированы как рядный 2, 3, 4, 5, 6, или 8-цилиндровый двигатель. Рядные двигатели используются в нескольких областях, включая авиацию, и их производство дешевле, чем более сложные V-образные или композитные горизонтально расположенные двигатели.

Рядный двигатель не только дешев в изготовлении, но и не требует балансировочных компонентов, что снижает стоимость и сложность, а также обеспечивает плавную подачу мощности и хороший крутящий момент благодаря более длинному ходу цилиндра.

Преимущества и недостатки рядного двигателя

У каждой конфигурации двигателя есть свои плюсы и минусы. Надежность, мощность, вес и многое другое могут играть роль в общей производительности автомобиля.

Плюсы рядного двигателя

Дешевизна производства

Благодаря упрощенной конструкции производители могут свести к минимуму производственные затраты на рядные двигатели. Это объясняет, почему большинство двигателей, используемых сегодня в автомобилях, являются рядными.

Большой крутящий момент

Из-за более длинного хода поршней рядные двигатели, как правило, выдают хороший крутящий момент и должны меньше полагаться на высокие степени сжатия и турбокомпрессоры для получения приличной мощности.

Менее сложный и более надежный

Благодаря простоте рядных двигателей с ними, как правило, легче работать, и они зарекомендовали себя как очень надежные при надлежащем уходе. Это еще одна причина, по которой рядные двигатели, как правило, экономят деньги в долгосрочной перспективе. Шестицилиндровые двигатели сбалансированы и обеспечивают плавность хода, с которой могут сравниться немногие другие типы двигателей.

Минусы рядного двигателя

Огромный размер

Рядные двигатели обычно больше, чем их горизонтально расположенные V-образные и роторные аналоги, из-за расположения цилиндров. На автомобилях с более крупными рядными двигателями, например шестицилиндровый, установлен в продольном направлении.

Несбалансированность при большом объеме

Рядные четырехцилиндровые двигатели ограничены по размеру из-за проблем с балансировкой. Вот почему вы не часто увидите рядные двигатели объемом более 3,0 литров. Для двигателей с четырьмя цилиндрами большего объема могут потребоваться балансировочные валы.

Жесткость и центр тяжести

Рядные двигатели, как правило, расположены выше обычного, что может повлиять на центр тяжести и, в свою очередь, на управляемость автомобиля. Из-за своей компоновки он также не такой жесткий по конструкции, как что-то вроде двигателя V6.

Известные примеры рядных двигателей

Несколько самых легендарных примеров рядного двигателя на сегодняшний день включают:

• Наиболее известна своим применением Nissan Skyline GT-R, где двигатели получили название RB26DETT. Этот двигатель оснащен чугунным блоком с алюминиевой головкой и шестью отдельными дроссельными заслонками. Мощность была оценена в 316 лошадиных сил при 6 800 об / мин, хотя независимые испытания показали, что эти двигатели могут выдавать до 400 л.с. с завода на R34 Skyline GT-R.

• Toyota 2JZ-GTE — Двигатель Toyota 2JZ пользуется популярностью, благодаря своим возможностям. Стандартный двигатель, установленный в A80 Supra с турбонаддувом, развивает 320 лошадиных, но чугунный блок двигателя может выдержать гораздо больше, и нередко можно увидеть автомобили со стоковыми блоками, выдающими более 700 л.с.

• AMG M139 — это новейший двигатель и один из самых впечатляющих. В настоящее время рядный четырехцилиндровый двигатель Mercedes-AMG M139, выдает мощные 416 л.с. при 6750 об /мин. Такая выходная мощность делает его самым мощным 2,0-литровым двигателем в мире.

Принцип работы двигателя внутреннего сгорания похож на принцип работы насоса: на одном конце в него втягивается воздух и воспламеняется (внутреннее сгорание), затем, через выхлопную трубу вытесняются отработанные (выхлопные) газы. Движок преобразует энергию сгорания в механическую энергию для движения машины. Детальная работа «сердца машины» разобрана здесь, а в этой статье обсудим из чего состоит мотор машины и как устроен.

Для описания размера и мощности мотора автомобиля пользуются устоявшимися терминами и маркерами. Правда, не разобравшись в каждом, не сообразишь, что они означают. Если не до конца понимаете, что собой представляет 1,8-литровый, 4-цилиндровый, V-образный двигатель на 20 клапанов и с турбонаддувом эта статья для вас.

Значение «1,8-литровый», «2-х литровый», «3-х литровый» указывает на объем движка. Объем двигателя влияет на объем воздуха, который тот может переработать в течение одного цикла. Эта величина обычно отображается в литрах или в кубических сантиметрах, в зависимости от производителя, но измерение в сантиметрах встречается крайне редко.

Чем больший объем мотора, тем больше он производит энергии. Больше энергии — больше расход топлива. Правда, инженеры автоконцернов пытаются сломать этот стереотип. О том, как им это удается, читайте в статье журнала Zap-Online.ru: «Топ 10 улучшений в конструкции мотора автомобиля».

Цилиндром называют камеру двигателя цилиндрической формы, в которой смешиваются и сгорают воздух, и топливо. Каждая такая камера считается одним цилиндром. Чем больше цилиндров, тем больше мощность автомобиля и расход топлива. Для экономии топлива, некоторые современные 8-цилиндровые движки разработаны так, чтобы цилиндры оставались закрытыми, когда их работа не принципиально важна. Эта технология применена в последних моделях Mercedes. На светофоре движок будет работать на холостом ходу, отключив 6 цилиндров и оставив в работе 2, чтобы машина не заглохла. Движок будет смешивать топливо и воздух в двух цилиндрах вместо восьми, перекрыв подачу бензина или солярки в ненужные.

У автомобильных моторов бывают разные конфигурации: разные расположения цилиндров по отношению друг к другу. Размещение цилиндров в один ряд создает «линию» двигателя: 4-рядный– 4 цилиндра в линию, или 6-рядный — 6 цилиндров и т.д. —это общая и простая конфигурация классической силовой установки внутреннего сгорания.

Когда цилиндры расположены противоположно друг другу в угловых блоках, они имеют вид латинской буквы «V». Цифра, следующая за этим символом, опять-таки, обозначает количество цилиндров в одном ряду, например: V-4, V-6, V-8 и т.д.

Три блока цилиндров располагают в форме латинской буквы «W». По количеству цилиндров в одном ряду различают движки W-8, W-12 или W-16. От конфигурации цилиндров зависит физический размер движка и то, как ровно он работает. V – образная форма облегчает ход цилиндров, т.к. сила тяжести распределяется под наклоном, а не вертикально, как на обычных автомобильных моторах. Все эти разработки стали результатом тщательнейших испытаний, которые привели к совершенствованию внутреннего КПД (коэффициента полезного действия) мотора и к его экономичности.

Воздух входит в цилиндры и выходит из них через клапаны, работающие по принципу работы клапанов сердца. Раньше цилиндры имели только два клапана: один для воздуха, который поступает в цилиндр, второй — для выхода отработанных газов. Современные двигатели имеют по три, четыре и даже пять клапанов в каждом цилиндре, что более эффективно перемещает воздух по двигателю, увеличивает мощность автомобиля и сокращает расход топлива. Обычно автопроизводители сообщают общее число клапанов в движке. Разделите это число на количество цилиндров и узнаете, сколько клапанов в каждом из них.

Нагнетание воздуха в двигатель под давлением называется «принудительная индукция». Нагнетанием воздуха можно резко увеличить мощность автомобиля. Наддув работает на ременном приводе от мотора автомобиля и разработан, чтобы немедленно давать дополнительную мощность, когда отработанный газ выходит из движка. Турбонаддув приводится в действие выхлопными газами и требует меньших затрат мощности самого двигателя, что делает его более экономным, чем просто наддув. При этом у турбонаддува реакция на дроссель гораздо медленнее. Еще есть электрический турбонаддув, о нем подробно писали здесь, различия с классическим незначительные. Хотя при увеличении скорости наддувом и турбонаддувом сжигается больше топлива — они позволяют маленьким экономным моторам показывать те же результаты, что и их более большие собратья.

Ах, восьмицилиндровый двигатель. Любимый фанатами маслкаров, владельцами пикапов и всей толпой «без замены литража». Это дизайн, который сохранялся с первых дней появления автомобилей до самых быстрых и лучших сегодняшних — но какой восьмицилиндровый двигатель лучше? Это вопрос, который мы задали вам всем вчера, и сегодня мы просматриваем ваши ответы на самые популярные. Вот что вы придумали.

Как насчет другого двигателя, а не всех маслкаров и экзотики, которые являются очевидным ответом? Я даю вам международный Navistar T444E, также известный как Ford Powerstroke 7.3L. В течение многих лет он был рабочей лошадкой сверхмощных грузовиков Ford, а также приводил в движение многие школьные автобусы и рабочие фургоны. Пуленепробиваемый, надежный и способный работать с большим количеством усилителей мощности. В окончательном виде (с турбонагнетателем и интеркулером) он выдавал 275 л.с. и 525 Нм. крутящего момента.

Рядный восьмицилиндровый двигатель недооценивают. Он обладает такой же топливной экономичностью, как и двигатель V8, но занимает в два раза больше места по всей длине автомобиля. Вещи, которые плохи, хороши, и это хорошо .

Ford — Foyt Indy V8 лучше всех. Фойт! Двигатель ведет свое происхождение от рядного 8-цилиндрового двигателя Miller, потому что в его разработке помогали дизайнер Miller Лео Гуссен вместе с производителем двигателей Miller и трехкратным победителем Indy 500 Луи Мейером. Впервые он выиграл Indy в 1965 году с Джимом Кларком за рулем Lotus 38.

1964 г., 425 л.с. (полная) и 490 футофунтов крутящего момента (полная), где официальные цифры, но динамометрические испытания показали больше похоже на 433/472 (нетто), что означает, что официальные цифры были занижены примерно на 10% или так.
Этот двигатель все еще существует, и его рынок автозапчастей для гонок весьма значителен. В полной гоночной комплектации это, безусловно, самый мощный автомобильный двигатель, независимо от количества цилиндров (фактические измерения мощности и крутящего момента недоступны, поскольку ни один динамометрический стенд не может измерить мощность более 10 000 л.с.).

Фото: ДЖОН ЛЛОЙД из Concrete, Вашингтон, США, CC BY 2. 0, через Wikimedia Commons это должен быть SBC. Можно привести веские аргументы в пользу того, что индустрия послепродажного обслуживания, какой мы ее знаем, не существовала бы без него. Это принесло людям скорость.

Здесь я буду исходить из очевидного. Двигатели GM SBC, LS, а теперь и LT. Относительно небольшой, легкий, мощный, крутящий момент, надежный, дешевый, универсальный, никаких экзотических технологий, с ним может работать любой механик, запчасти есть везде, вы можете легко купить мотор в ящике напрямую у GM или у миллиона других поставщики и т. д. Конечно, есть более мощные, более оборотистые вещи; но он будет дороже, менее надежен, больше или будет иметь какой-то другой серьезный компромисс. На мой взгляд, это самый совершенный из всех V8.

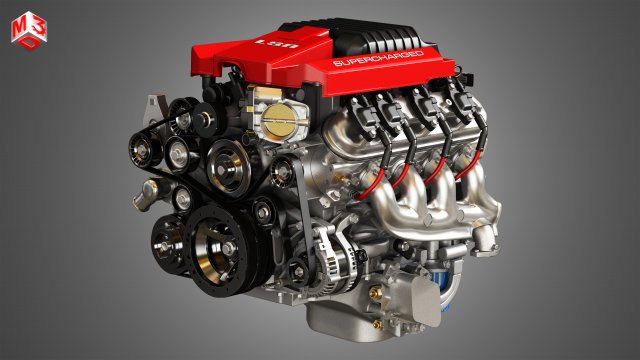

Из пепла SBC возрождается двигатель, который, скорее всего, приходит вам на ум, когда вы думаете о V8. LS — это восьмицилиндровый , тот, который заканчивается в каждой сборке SEMA, замененной YouTuber, и половине дрейфующих ракет в вашем местном салазках.

Я голосую за 7-литровый V-427 куб. GT40 MkII, хотя бы из-за истории проигравшего, которая его сопровождает. Я уверен, что почти каждый, кто посещает этот сайт, уже знает, что именно этот двигатель помог Форду занять 1-е, 2-е и 3-е места в 19-м году.Гонка 66 LeMans, унизительная для Ferrari после знаменитого оскорбления Генри Форда II Энцо Феррари.

Основанный на двигателе Nissan VRH, он заменяет 3,8-литровый M838T в качестве основного чайника в комнате отдыха на заводе в Уокинге. Производит 612 л.с. и 465 Нм крутящего момента в GT и до 833 л. с. и 59Крутящий момент 0 фут-фунтов для Senna GTR LM. Наиболее распространенные конфигурации колеблются между 710-755 л.с. в 720-х и 765LT. В истинно британской форме случайные взгляды на 4,0-литровый V8 с двойным турбонаддувом считаются дурным тоном, поэтому доступ в моторный отсек доступен только техническим специалистам McLaren. Я считаю, что это сводит к минимуму обмороки и обмороки в вежливой компании.

Фото: OSX, общественное достояние, через Викисклад 5.2. Этот двигатель был буквально рабочей лошадкой, которая подходила ко всему, во что Chrysler мог его засунуть. Это никогда не был мощный двигатель, но он был плавным, тяговитым и надежным. Он начал свою жизнь как карбюраторный двигатель, а закончился многоточечным впрыском топлива. Разработан на основе первых двигателей LA, сошедших с конвейера в 1919 г.64, последний, 5.9, был выпущен в 2003 году.

Почему двигатели больше не имеют крутых названий? Это называется Огненный шар — это правила! Лучшее, что мы можем сделать сейчас, это Hellcat, который, хотя и аккуратный, является малопроизводительным движком для энтузиастов. Переименуйте Pentastar во что-нибудь интересное.

Фото: Грег Джердинген из Уиллмара, США, CC BY 2.0, через Wikimedia Commons Если вам повезло, вы получили стальной кривошип (заводские выпуски означали, что даже некоторые автомобили, которые должны были быть из стали, получили чугун), но из всех больших блоков, которые подразделения GM выпускали в 60-х и 70-х годах, Olds 455 был … ну , это выглядело просто потрясающе. У него было что-то похожее на массивно широкий впускной коллектор, и он просто привлекал все внимание, когда вы открывали капот.

Не любите Cadillac 331? Я вижу много комментариев о том, насколько продвинутым был SBC, когда он вышел, но он стоял на плечах двигателей Cadillac и Oldsmobile, которые уже не выпускались несколько лет. Каждый OHV V8 в большом долгу перед Caddy 331. Между тем, различные рядные восьмерки Bugatti и Duesenberg J тоже довольно привлекательны.

№ 2671
СКОЛЬКО ЦИЛИНДРОВ?
Джон Х. Линхард
Щелкните здесь для прослушивания аудио эпизода 2671
Сегодня сколько цилиндров? Инженерный колледж Хьюстонского университета
представляет этот сериал о машинах, которые делают нашу цивилизацию
run, и люди, чья изобретательность создала их.
Так сколько цилиндров должно быть в двигателе автомобиля?
Большинство наших автомобилей имеют либо четыре цилиндра в ряд, либо цилиндры в ряд.
V-образное расположение — два или три с каждой стороны. Итак, зачем все эти фантазии?
Почему не один большой цилиндр?
Подумайте о поршне, который движется вперед и назад в цилиндре, создавая
коленчатый вал вращается. Он кратковременно приводит в движение вал каждые два оборота.
Двигатели наших автомобилей работают в
четырехтактные циклы.
Происходит воспламенение и поршень
толкает вниз. Затем он очищает выхлоп, когда он возвращается. Далее это
втягивает новую смесь воздуха и бензина на пути вниз. Наконец, это
идет вверх, сжимая эту смесь. Потом еще одно зажигание, и цикл повторяется.
Одноцилиндровый двигатель разгоняется на первом такте; затем замедляется во время
остальные два оборота четырехтактного цикла. Это вызвало бы такое
двигатель трястись и вибрирует.
Итак, нам нужен большой маховик, чтобы он двигался между зажиганиями. С более
цилиндров и поршней, мы можем прикрепить шатун каждого поршня к другому
угловое расположение на коленчатом валу — затем мы рассчитываем взрывы так, чтобы каждый
один запускает вращение во время двух оборотов. И маховик может
быть намного меньше.
Карл Бенц использовал одноцилиндровый двигатель в своем первом автомобиле 1885 года. первый
Двигатель модели Т имел четыре цилиндра в ряд. Некоторые роскошные автомобили 1920-х годов
имели рядные двигатели с восемью цилиндрами. Двигатели с таким количеством
Использовались 12 или более цилиндров подряд, но в основном в больших морских и
стационарные двигатели.
Конечно, бесперебойная работа — это только одна цель. Больше цилиндров дает меньше маховика
веса, но они также означают более высокие затраты на производство и обслуживание. Тогда есть
компактность. Дюзенберг прямо-8 был фаворитом
богатых кинозвезд 20-х годов. Но у него была 12-футовая колесная база. Представлять себе
параллельная парковка этого зверя.

Ответом был двигатель V-8 — два ряда по четыре штуки в форме буквы V. Даже Карл Бенц
экспериментировал с двигателем V-2 после того, как построил свой одноцилиндровый мотор.
V-образное расположение может даже позволить двум цилиндрам управлять общей шатунной шейкой, толкая
его в разных угловых положениях. И здесь сложность возрастает: Инженеры
создали все виды умных конструкций коленчатых валов для использования с цилиндрами в
все виды положений — V-4, V-6, плоские-4, плоские-6.
На самолеты налагались различные конструктивные ограничения. Рядный двигатель предлагает мало
лобовое сопротивление. Братья Райт использовали рядный 4-цилиндровый двигатель, но с довольно
тяжелый маховик. Затем первые строители перешли к двигателям с девятью цилиндрами, излучающими
от центрального узла. Поршни вращались вокруг вала и не нуждались в маховике.
ни системы охлаждения.
Многие новые технологии останавливаются на одной лучшей форме. Но некоторые находят более одного
хороший вариант, тогда продолжайте жонглировать среди конкурентов. Просто подумайте о ПК против ПК.
Mac’ы, классическая музыка против кантри — просто подумайте о цилиндрах в их внешнем виде.
бесконечные аранжировки.
Я Джон Линхард из Хьюстонского университета,
где нас интересует, как изобретательные умы
работа.

(Музыкальная тема)
См. записи в Википедии по всем соответствующим темам. Поиск по таким словам, как
автомобильные двигатели, рядные 4, оппозитные 6, V-8, 4-тактные двигатели и т. д. Google будет
также отправить вас на множество простых и понятных сайтов,
такой как этот.
Все фотографии Дж. Линхарда. Двигатели Toyota предоставлены Майком Калвертом Toyota,
Хьюстон, Техас.

Самый старый из сохранившихся двигателей Райта (Музей авиации Новой Англии). Это прямая четверка.
Обратите внимание, что внешние поршневые шатуны закреплены на коленчатом валу на 180 градусов по фазе.
с внутренними двумя. Также обратите внимание на тяжелый маховик справа на фотографии.
