Момент затяжки ГБЦ и других соединений двигателя ЗМЗ 402 (ЗМЗ 4021) — Ремонт своими руками

Август 9, 2018ГазельКомментарии: 0

Затяжка резьбовых соединений — критически важная операция. Не дотянутые или перетянутые болты и гайки могут привести к очень серьезным поломкам. Поэтому будет правильным строго следовать таблице значений усилия (момента) затяжки и использовать динамометрический ключ для контроля усилия.

Прочие соединения

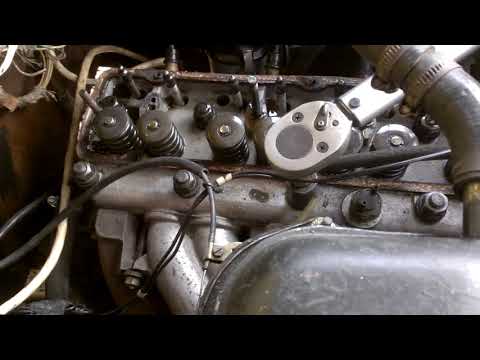

Ниже приводится видео, поясняющее, как управлять усилием затяжки болтов и гаек при помощи динамометрического ключа.

Двигатели мод. ЗМЗ – 4025, ЗМЗ – 4026 и моменты затяжки резьбовых соединений :: АвтоМотоГараж

Двигатели мод. ЗМЗ – 4025, ЗМЗ – 4026 и моменты затяжки резьбовых соединений

Авто /
ГАЗель (ГАЗ 2705) /
Двигатели мод. ЗМЗ – 4025, ЗМЗ – 4026 и моменты затяжки резьбовых соединений

Двигатели мод. ЗМЗ – 4025 и ЗМЗ – 4026

Вид с левой стороны: 1 — стартер; 2 — тяговое реле; 3 — маслопровод; 4 — топливный насос; 5 — кронштейн опоры двигателя; 6 — датчик аварийного давления масла; 7 — масляный фильтр; 8 — шкив коленчатого вала; 9 — шкив водяного насоса; 10 — патрубок водяного насоса; 11 — корпус термостата; 12 — датчик указателя температуры охлаждающей жидкости; 13 — фильтр тонкой очистки топлива; 14 — датчик указателя давления масла; 15 — свеча зажигания; 16 — датчик-распределитель зажигания; 17 — крышка толкателей; 18 — привод распределителя зажигания и масляного насоса; 19 — указатель уровня масла (щуп).

Вид с правой стороны: 1 — кронштейн опоры двигателя; 2 — выпускной коллектор; 3 — масляный картер; 4 — кран слива охлаждающей жидкости; 5 — головка блока цилиндра; 6 — впускная труба; 7 — карбюратор; 8 — пробка маслоналивной горловины; 9 — крышка коромысел; 10 — генератор.

Поперечный разрез двигателей: 1 — масляный насос; 2 — масляный картер; 3 — пробка слива масла; 4 — крышка коренного подшипника; 5 — крышка шатуна; 6 — коленчатый вал; 7 — шатун; 8 — поршень; 9 — гильза цилиндра; 10 — выпускной коллектор; 11 — впускная труба; 12 — направляющая втулка клапана; 13 — клапан; 14 — маслоотделитель системы вентиляции картера; 15 — крышка коромысел; 16 — коромысло клапана; 17 — ось коромысел; 18 — штанга толкателя; 19 — распределитель зажигания; 20 — привод распределителя; 21 — толкатель; 22 — распределительный вал; 23 — стартер.

Моменты затяжки резьбовых соединений используемых при сборке или ремонте двигателей ЗМЗ 402 и его модификаций:

Моменты затяжки резьбовых соединений по двигателю ЗМЗ — 402
Компонент	Момент затяжки Н. м (кг.м)
Болт крепления крышки распределительных шестерен	11-16 (1,1-1,6)
Гайка крепления крышки распределительных шестерен	12-18 (1,2-1,8)
Гайка крепления крышки коробки толкателей	12-18 (1,2-1,8)
Гайка крепления головки блока цилиндров	85-90 (8,5-9,0)
Болт крепления задней крышки головки блока цилиндров	11-16 (1,1-1,6)
Гайка болта крепления крышки шатуна	68-75 (6,8-7,5)
Гайка крепления маховика	78-83 (7,8-8,3)
Болт крепления шкива коленчатого вала	11-16 (1,1-1,6)
Стяжной болт коленчатого вала (храповик)	170-220 (17-22)
Болт крепления упорного фланца распределительного вала	11-16 (1,1-1,6)
Болт крепления зубчатого колеса распределительного вала	55-60 (5,5-6,0)
Гайка крепления стойки оси коромысел	35-40 (3,5-4,0)
Болт крепления крышки коромысел	4,5-8,0 (0,45-0,8)
Гайка крепления выпускного коллектора к впускной трубе	44-56 (4,4-5,6)
Гайка крепления впускной трубы и выпускного коллектора к головке блока	40-56 (4,0-5,6)
Гайка крепления масляного картера	12-15 (1,2-1,5)
Гайка крепления масляного насоса	18-25 (1,8-2,5)
Болт крепления привода распределителя зажигания	6,0-8,0 (0,6-0,8)
Гайка крепления крышки коренного подшипника	100-110 (10-11)
Гайка крепления масляного фильтра	12-18 (1,2-1,8)
Болт крепления топливного насоса	12-18 (1,2-1,8)
Гайка крепления фильтра тонкой очистки топлива	12-18 (1,2-1,8)
Гайка крепления водяного насоса	18-25 (1,8-2,5)
Болт крепления шкива водяного насоса	12-18 (1,2-1,8)
Болт крепления картера сцепления	28-36 (2,8-3,6)
Гайка крепления картера сцепления	40-56 (4,0-5,6)
Болт крепления нажимного диска сцепления	20-25 (2,0-2,5)
Гайка крепления кронштейна генератора	44-62 (4,4-6,2)
Гайка крепления генератора	44-56 (4,4-5,6)
Свеча зажигания	30-40 (3,0-4,0)
Болт крепления вентилятора	14-18 (1,4-1,8)
Номинальные моменты затяжки резьбовых соединений*
Диаметр резьбы	Момент затяжки
М6	6-8 (0,6-0,8)
М8	14-18 (1,4-1,8)
М10	28-36 (2,8-3,6)
М12	50-62 (5,0-6,2)

 * для резьбовых соединений к которым не предъявляются жесткие требования. В некоторых изданиях ещё употребляется фраза: «Для остальных резьбовых соединений моменты затяжки следующий»
