Винтовой дровокол своими руками: инструкция, чертежи, фото

Для жителей частных домов или для владельцев загородных участков, часто актуальным становится вопрос: как сделать винтовой дровокол своими руками и где для этого взять инструкции, чертежи, фото? Ведь в частном доме часто приходится заготавливать дрова. При небольшом их количестве можно справиться и топором. Если же их много, топор уже не поможет – потребуется немало сил и времени. В этой ситуации на помощь придет дровокол, сделать который можно и самому.

Для изготовления дровокола используются узлы от другого оборудования. Самодельные агрегаты по типу своего рабочего органа подразделяются на две категории: с колуном и с конусом. Главной деталью колуна является вертикальная острая пластина. Древесину на нее подает толкатель. Дровокол этой категории называется реечным. У устройств второго типа основной элемент – конус с винтовой резьбой. Такой дровокол называется конусным. Второе его название – винтовой. По своему конструктивному исполнению он более простой, чем реечный.

1. Принцип действия, преимущества и устройство винтового дровокола
2. Элементы конструкции
3. Изготовление
4. Установка двигателя и главного вала
5. Монтаж конуса
6. Техника безопасности

Принцип действия, преимущества и устройство винтового дровокола

Конус дровокола вращается с помощью электродвигателя. Он входит в полено и, за счет постепенного увеличения диаметра, разрывает его по волокнам. Дрова на винт подаются вручную. Самодельный винтовой дровокол обладает следующими преимуществами:

1. Простота конструкции.
2. Низкая стоимость узлов.
3. Легкая доступность узлов (почти все, кроме конуса, они имеются в быту).
4. Высокая производительность (до 12 м3 дров длиной около 60 см).
5. Простота эксплуатации.

Имеются у этого устройства и недостатки. Во-первых, он плохо разрезает древесину с переплетающимися волокнами. Во-вторых, чурки разделяются на поленья не полностью – приходится заканчивать этот процесс вручную. А для этого требуются определенные усилия.

В-третьих, для изготовления конуса потребуется токарный станок. Хотя, винт можно сделать и самому – на просторах интернета имеется масса информации по этому поводу. Кроме того, эту деталь можно приобрести в готовом виде.

Вал с конусом необходимо установить на прочной, устойчивой платформе. Рекомендуемый диапазон частоты вращения конуса – от 300 до 500 об/мин. В данной схеме электродвигатель обеспечивает вращение винта за счет ременной передачи.

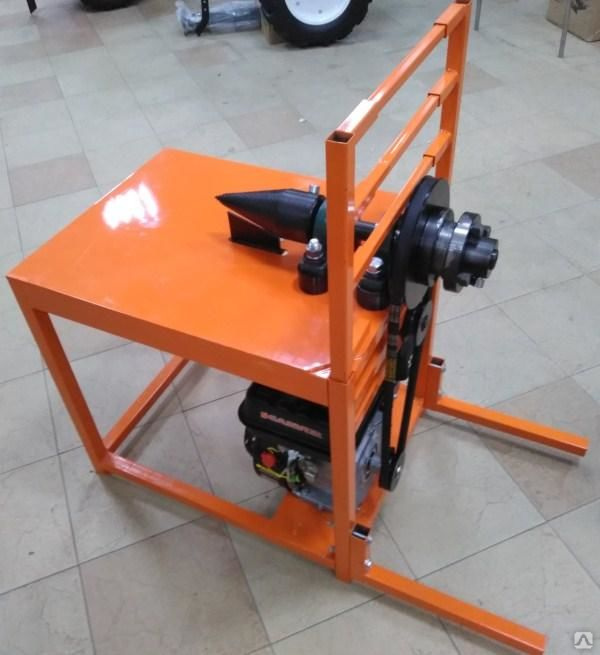

Преимущество этой схемы в том, что здесь можно любые двигатели. А требуемая частота вращения винта достигается за счет ременной или цепной передачи. На вал электродвигателя устанавливается шкив меньшего диаметра, на вал винта – большего.

При большой частоте вращения двигателя, для обеспечения требуемого вращения рабочего органа потребуется большая разница диаметров ведущего и ведомого шкивов. В таком случае используется двухступенчатая передача. То есть, между ведущим и ведомым шкивами устанавливается промежуточный вал.

Для упрощения конструкции агрегата рекомендуется использовать электродвигатель с редуктором. На производительности такое решение никак не скажется.

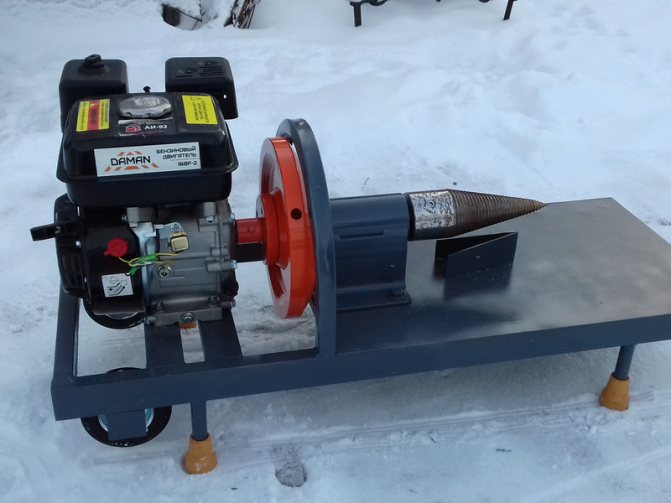

Существует вариант, при котором электродвигатель соединяется с конусом напрямую. Максимальная частота оборотов двигателя должна в этом случае быть 500 об/мин, минимальная мощность – 3кВт.

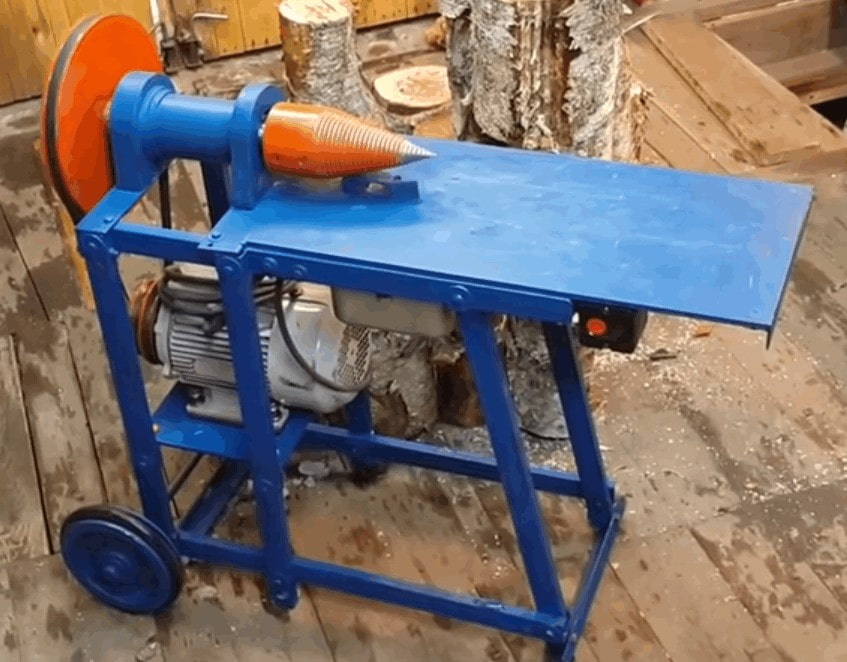

Вариант, при котором двигатель расположен под столешницей, более предпочтителен. Длина столешницы в таком случае потребуется меньше. Кроме того, это позволит защитить мотор от щепок. В данной схеме подойдет однофазный электродвигатель, что поможет снизить затраты на изготовление устройства.

Дровокол должен также соответствовать следующим требованиям:

• допустимая мощность электродвигателя — 2-4 кВт;
• наличие кнопки включения и выключения, а также устройства, предназначенного для защитного отключения в случае возникновения внештатных ситуаций;
• вал винта должен находиться на подшипниковых опорах;
• на конусе должна быть упорная резьба;
• высота агрегата должна быть около 800 мм;
• ремни желательно использовать клиновидные, а шкивы — двухручейные;
• заготовки должны подаваться вертикально (если заготовки будут подаваться по-другому, винт может заклинить).

Элементы конструкции

Для работы понадобятся:

1. Лист металла толщиной 4-5 мм.
2. Конус (лучший материал для главной детали всего механизма – инструментальная сталь).
3. Вал.
4. Шкивы (для передачи с помощью ремня) или звездочки (для передачи с помощью цепи).
5. Ремень или цепь.
6. Подшипники, имеющие корпус.
7. Электродвигатель.
8. Провода.
9. Кнопка включения и выключения агрегата (в качестве альтернативы можно использовать магнитный пускатель).
10. Уголки для изготовления станины (для этой цели вполне подойдут и стальные трубы).
11. Болты и гайки.

Почти все перечисленные детали можно извлечь из старого оборудования. Конус вы можете изготовить сами. Однако, для этого потребуется определенное оборудование. Шаг резьбы винта должен быть 2:1. Поэтому желательно приобрести его, чтобы агрегат работал без замечаний.

Двигатель рекомендуется использовать электрический, на 220 вольт. Иногда в хозяйстве встречаются дровоколы с двигателем от стиральной машины. Большая установка может функционировать и с бензиновым двигателем. Рекомендуемый диаметр вала — от 25 до 30 мм.

Также для работы потребуются следующие инструменты:

• электродрель со сверлами разного размера;
• молоток;
• сварочный аппарат;
• болгарка;
• рулетка, ключи;
• маркер.

Изготовление

Сначала разрежьте уголки и трубы в соответствии с вашими замерами. Из листа вырежьте крышку стола и площадку, на которой будет установлен мотор. Соедините верхнюю и нижнюю рамы, приварите ножки. Для мобильной установки к станине нужно будет приварить оси. На эти оси установите колеса.

После этого установите столешницу и полку, на которой будет установлен двигатель. Установите мотор. Соедините вал двигателя с ведущим шкивом. Соберите узел вала конуса. Для этого нужно будет поместить подшипники в корпуса, установить шкивы и вал. Теперь просверлите в станине отверстия и закрепите на ней собранный узел. Для этого понадобятся болты и гайки. Проверьте вращение вала — никакого сопротивления быть не должно.

Установка двигателя и главного вала

После этого можно устанавливать ремни. Сделав это, проверьте траекторию их движения – она должна быть прямолинейной. Если это не так, просверлите новые отверстия в столешнице, куда и установите вал. После этого снова проверьте траекторию. Эту процедуру делайте до получения необходимого результата. Ремни должны передвигаться без биений, иначе, они могут слетать.

Установите конус на вал и закрепите его винтами. Конус должен быть установлен прочно, без люфта. На валу сделайте лыски. Они могут пригодиться в случае, если конус застрянет в полене. Извлекать его придется с помощью трубного ключа. Лыски обеспечат сцепление ключа с валом. После этого установите рассекатель (для его изготовления может пригодиться старый молоток).

Монтаж конуса

После этого приступайте к подключению электрического оборудования. Все — дровокол готов! Можно очистить его поверхности прогрунтовать и нанести на них краску. Теперь можно проводить испытание устройства.

Размеры агрегата могут быть произвольными. Главное, чтобы его удобно было эксплуатировать. Для этого габариты станка должны соответствовать человеческому росту. Рекомендованные размеры:

• длина — 850 мм;
• ширина — 450 мм;
• высота — 650 мм.

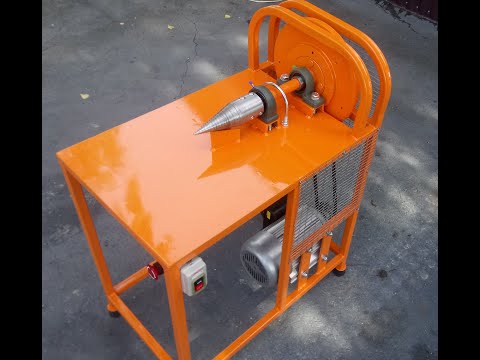

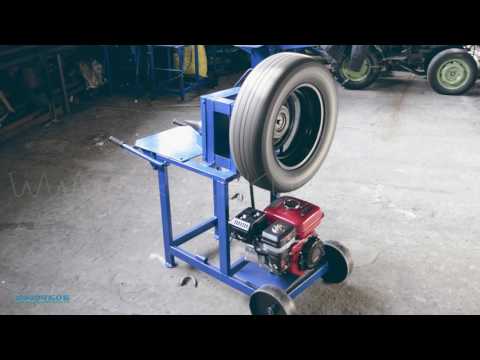

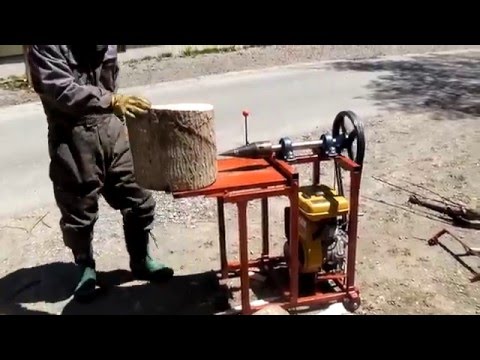

Видео: винтовой дровокол своими руками.

Техника безопасности

Насаживать древесину на конус нужно без перчаток. Иначе они могут быть накручены на винт, что может привести к травме. Заготовки подавайте только в вертикальном положении. Это обезопасит рабочий орган агрегата от заклинивания и выхода из строя. Не забудьте про заземление двигателя.

Будьте внимательными при обработке поленьев с большими сучками. Это чревато резким поворотом заготовки, заклиниванием вала, выбросом больших щепок и тому подобными неприятностями. Частота оборотов вала не должна превышать рекомендованный верхний предел — 500 об/мин. Ременную (или цепную) передачу лучше защитить кожухом.

Итак, изготовление винтового дровокола – процесс, не представляющий особых проблем. На это может уйти всего один день. Зато, в будущем вы сэкономите массу времени и сил при заготовке большого количества дров. Только, при работе соблюдайте технику безопасности.

Republished by Blog Post Promoter

Винтовой дровокол своими руками + чертежи

Содержание

• Винтовой дровокол
• Размеры дровокола
• Упрощенная конструкция винтового дровокола

Дровокол на дачном участке – это решение огромной проблемы. Рубить топором большой объем дров – занятие тяжелое, требующее много времени. Поэтому многие жители загородных поселков сегодня пользуются именно дровоколами. Правда, готовый заводской станок стоит немалых денег, поэтому умельцы сами изготавливают это оборудование, используя детали и узлы от других станков или бытовой техники.

Сегодня существует две разновидности дровоколов, в основе которых лежат два разных рабочих органа. Это колун (острая, в виде ножа, вертикально установленная пластина), на который деревянную чурку с усилием надвигает толкатель. Такой дровокол называют реечным. И конус, на котором нарезана винтовая резьба. Сделать тот и другой дровокол своими руками (чертежи используя) не проблема. Главное найти все необходимые детали, основными из которых являются двигатель и рабочий орган.

Винтовой дровокол

Из двух вышеобозначенных конструкций, самый простой – винтовой дровокольный станок. Если вы посмотрите на рисунок ниже, то вы поймете, из чего его собирают, и как он работает. Это на самом деле простая конструкция без сложных узлов. В его состав входят электродвигатель, конус винтовой, пара подшипников, вал и редуктор. Кстати, последний может быть в виде ременной передачи, цепной, может быть использован заводской редуктор с зубчатой передачей.

Что касается мотора, то оптимальный вариант – это электрический, хотя можно установить и бензиновый, если собирается большая дровокольная установка. Кстати, можно для небольшого станка использовать двигатель от старой стиральной машинки, работающего от напряжения 220 вольт. Он хоть и маломощный, но установив хороший редуктор, можно увеличить его мощность в два-три раза. Здесь главное – правильно подобрать оба элемента. К примеру, можно установить на валу двигателя малый по размерам шкив, а на вал, на который насажен конус, установить большого диаметра шкив. И чем разница между диаметрами шкивов будет больше, тем мощнее будет дровокол.

Внимание! Очень важный показатель – скорость вращения рабочего органа. Она не должна превышать 500 об/мин. Поэтому необходимо правильно подобрать редуктор к электрическому двигателю.

Теперь о выборе подшипников. В принципе, подойдут любые, главное, чтобы изготавливаемый под них вал соответствовал действующим на него нагрузкам. Для небольших дровоколов можно установить вал диаметром 25-30 мм. Соответственно под него подбираются подшипники с внутренним диаметром, соответствующим внешнему диаметру самого вала.

Сами подшипники устанавливаются на дровокол в специальном корпусе из чугуна или стали. Корпус может быть отдельным для каждого подшипника или единым для двух сразу. Можно заказать корпус токарю, но лучше приобрести б/у конструкции, которые всегда найдутся на любой свалке металлолома.

Крепятся подшипники к станине с помощью болтов. Сама станина в месте установки должна быть очень прочной, поэтому именно в местах крепления под корпуса подшипников устанавливается металлический профиль (уголок, швеллер), который к станине дровокола приваривается электросваркой. Сама основа станка собирается из труб или уголков.

И самый главный элемент дровокола винтового с двигателем 220 вольт – это конус. Начнем с того, что изготавливают его из инструментальной стали, очень прочной. Поэтому самостоятельно его сделать, даже токарю в домашних условиях, непросто. Но этого делать и не надо, потому что винтовые конуса сегодня продаются свободно. Важно – правильно его выбрать по размеру, потому что от этого будет зависеть, какие чурки можно резать. Вот соотношение размеров конуса с размерами разрезаемых бревен, при одинаковой длине инструмента.

• Диаметр –70 мм, размер скоса – 1,1. При таких параметрах глубина раскола будет составлять 450 мм.
• Диаметр – 80 мм, скос – 1,2, глубина раскола – 550 мм.
• Диаметр – 100 мм, скос – 1,5, глубина раскола – 750 мм.

На фото выше показаны размеры конуса, а также описаны показатели винтовой резьбы. Особое внимание направлению нарезки резьбы. Она должна быть левой. То есть, при вкручивании конуса, он должен врезаться в полено, при этом тянуть его на себя. По сути, с помощью резьбы выполняется дополнительное движение заготовки – поступательное. При том, как сам рабочий орган вращается. Это очень важно для конусных дровоколов (220 вольт) бытового типа, потому что у них будет отсутствовать подающий узел. Все будет производиться вручную. Именно этот вариант создаст условия, при которых не нужно будет использовать большое давление на разрезаемую деревянную чурку.

Выбор конуса зависит от его конструкции. Их две: с хвостовиком и с внутренним посадочным отверстием. В первом случае в валу, на который конус будет устанавливаться, сверится с торца отверстие под размер диаметра хвостовика. Последний вставляется в отверстие вала и крепится в нем при помощи стопорного винта, который вкручивается сбоку вала. Во втором случае сам вал вставляется в посадочное отверстие конуса, где закрепляется двумя стопорными винтами (болтами). На фото ниже показана вторая конструкция винтового конуса.

Размеры дровокола

Схема расположения узлов и деталей дровокола может быть произвольной. Здесь нет каких-то строгих ограничений. Главное – удобство его эксплуатации, поэтому высота станка должна соответствовать росту человека. Есть, правда, средне рекомендованные габариты, которые можно взять за основу сборки.

• Длина станка – 85 см.
• Высота – 65 см.
• Ширина – 45 см.

Специалисты еще рекомендуют устанавливать двигатель под столом, на котором будет производиться резка древесины. Во-первых, это уменьшит длину дровокольного станка, во-вторых, стол – это защита мотора от стружек и щепок, которые летят в процессе резки. Если в конструкции оборудования присутствуют открытые вращающиеся детали (ремни, цепи, полумуфты, соединяющие вращательные элементы двух узлов), то их необходимо обязательно закрыть. Таковы требования техники безопасности.

Что касается используемого для изготовления дровокола материала, то лучше всего для этого использовать металлические уголки размером 40х40 мм и листовую сталь толщиною 1 мм.

Кстати, данная конструкция дровокола позволяет не использовать электрический или бензиновый двигатель. Можно вообще отказаться от мотора, использовав силу человека. Для этого к редуктору надо прикрепить рукоятку, которой и надо будет крутить вал. Такой механический дровокол прост, но неудобен в эксплуатации, потому что для рубки дров придется участвовать двум людям: один крутит ручку, второй подает чурки.

Упрощенная конструкция винтового дровокола

Как вы сами смогли убедиться, изготовить винтовой дровокол своими руками несложно. Конечно, если есть возможность найти все вышеперечисленные детали к станку. Но есть вариант более простой. Для него нет необходимости использовать редуктор и подшипники, промежуточный вал и сложную станину. Все, что вам потребуется, это двигатель и винтовой конус. Чтобы вы поняли, о чем идет речь, посмотрите на фото ниже, где показан этот простой дровокол.

То есть, на вал электродвигателя насаживается конус, который крепится на нем двумя стопорными винтами. Их концы входят в пазовую канавку вала. И это очень надежное крепление. Единственное, на что необходимо обратить внимание, это на сам электродвигатель.

• Его мощность должна быть в пределах 4 кВт. Мощнее не надо.
• Скорость вращения вала должна быть в пределах 750 об/мин, лучше меньше.

Габариты двигателя значения не имеют, он может быть небольших размеров, но мотор можно приподнять, установив под него маленькую станину или подставки из металлического кругляка. На фото выше видно, что двигатель, наоборот, опустили, потому что высота вала была очень большой.

Выбирая тот или иной тип дровокола, необходимо основываться на деталях, которые в первую очередь доступны. Поэтому для кого-то изготовить реечный дровокол своими руками проще, чем винтовой. А для кого-то, наоборот. Но в любом случае свой станок для рубки дров на дачном участке – это возможность облегчить заготовку дров.

Обязательно ознакомьтесь с видео и фото в виде инструкций к изготовлению своими руками дровокола. На самом деле это не очень сложно, как может показаться на первый взгляд.

• Как правильно выбрать дрель для дома

• Как выбрать электролобзик

• Какой перфоратор выбрать для дома

• Выбираем электрические ножницы правильно

Конусы для раскалывания бревен

Вопросы и ответы о колке конусов в одном месте!

Бревна следует раскалывать в вертикальном или горизонтальном положении?
— Бревна всегда должны стоять вертикально при раскалывании. Если попытаться расколоть бревна, уложенные горизонтально, конус заклинит, а нагрузка будет приложена к валу в вертикальном направлении, что вызовет медленную усталость материала (вала), что в конечном итоге приведет к поломке вала.

Каково рекомендуемое положение конуса и устройства предотвращения поворота?
— Расположение, показанное на рисунке, представляет собой простое практическое правило для приблизительного расположения конуса и блокирующего устройства.
Во время фактического использования эти значения могут показывать минимальное отклонение от идеальной настройки.

Почему древесина не вращается при расколе?
— Конус раскола обычно находится на 1/3 высоты бревна, т.е. если бревно высотой 30 см, острие конуса должно располагаться на высоте 8-10 см. Поворот также можно предотвратить, поместив клин (необходимый аксессуар) под колющий конус.

О чем следует помнить, каковы наиболее распространенные ошибки?

Сколько энергии необходимо для расщепления?
— Это зависит от типа древесины, хотим ли мы расколоть бревно или метры древесины, а также от того, хотим ли мы управлять конусом напрямую или с трансмиссией.

В каком диапазоне оборотов следует использовать расщепляющий конус?
— При 250-500 об/мин, в зависимости от того, какие дрова и привод используются.

Почему двухзаходная резьба лучше одинарной?
— Однозаходная резьба обычно сильнее врезается в древесину, чем двухзаходная, поэтому — чтобы можно было начать расщепление — они слишком сильно заточены, и поэтому кончик легче ломается. Кроме того, конусы резьбы с двойным заходом из-за поперечной кромки легче просверливают скрюченные части.

Что такое переменный шаг резьбы?
— Начиная с начала конуса расщепления шаг резьбы постоянно увеличивается. Шаг резьбы: расстояние, пройденное за один виток, в данном случае в древесине, в миллиметрах.

В чем преимущество переменного шага резьбы?
— На конце конуса шаг меньше, поэтому он легче входит в древесину, чем конусы с нормальным шагом. Следовательно, для начала расщепления требуется меньшее усилие.

Нужна ли глубокая яма для резьбы?
— Нет, потому что древесина расщепляется до заполнения более глубоких ямок резьбы. Конусы со слишком глубокой резьбовой ямкой сильнее входят в древесину.

Если профиль резьбы слишком глубокий, наконечник будет иметь неправильную форму, что затруднит врезание конуса в древесину, а высокие значения оборотов и большой шаг заставят конус слишком быстро захватить древесину, что расщепление трудновыполнимо. Работать в этих условиях небезопасно; поэтому этого решения следует избегать! Выступающие винты и острые перегородки также могут представлять опасность.

Каков идеальный размер вала?
— С точки зрения безопасности допустимы валы размером не менее 35 мм. Таким образом, вам придется меньше волноваться о расплывчатости или дроби из-за усталости.

Какой ременный шкив выбрать?
— При выборе шкива следует учитывать обороты двигателя. Рекомендуется монтировать двухрядный (двойной) шкив, предотвращающий проскальзывание ремня при возникновении более высоких сопротивлений
Меньший ременный шкив должен иметь диаметр 100 мм и более, таким образом мы можем увеличить срок службы ремня.
Рекомендуемая ширина ремня: 13 мм и 17 мм. Вот простой пример для расчета числа оборотов в минуту: двигатель со скоростью 1440 об/мин, шкив 100 мм на двигателе и шкив 300 мм вверху. В этом случае оборот будет делиться на три: 1440/3 = 480 об/мин.

Почему проскальзывает клиновой ремень?
— Вероятно, ремень неправильно надет на шкив (слишком широкий, высокий или узкий ремень). Чаще всего внутренняя поверхность фланца ремня садится на шкив, в результате чего боковые участки ремня не могут передавать надлежащую силу трения на шкив.

Правильная посадка показана на рисунке.

Какой клиновой ремень выбрать?
— Вместо ремней с покрытием с нормальным профилем рекомендуется использовать зубчатые клиновые ремни, которые обеспечивают более точную посадку и позволяют лучше передавать крутящий момент. Эти ремни также более гибкие и, следовательно, имеют более длительный срок службы.

Необходима ли термообработка всего конуса?
— Нет, так как наконечник вкручивается в древесину и начинает раскалывать древесину, эта часть подвергается большему напряжению, поэтому достаточно закалить только съемный наконечник или переднюю часть конуса.
Конус закален. Это индуктивная поверхностная закалка, которая позволяет сохранить прочность сердечника и делает его намного более устойчивым к усталостным нагрузкам, поэтому вам не нужно опасаться, что какой-либо наконечник оторвется.
(Конус не станет жестким во всем сечении!)

Рекомендуется ли устанавливать конус непосредственно на вал электродвигателя?
— Нет, потому что это разрушает подшипники электродвигателя! Обороты будут слишком большими, поэтому это будет опасно, и расщепление также не будет идеальным. Вероятно, диаметр вала также не соответствует рекомендуемому размеру.

Какой шкив клинового ремня выбрать?
— При выборе шкива следует учитывать обороты двигателя. Рекомендуется установить двухрядный (двойной) шкив, чтобы клиновой ремень не мог проскальзывать при большем сопротивлении. Предлагаемая ширина ремня составляет 13 и 17 мм. Простой пример для расчета оборотов: двигатель 1440 об/мин, шкив диаметром 100 мм на двигателе и шкив диаметром 300 мм вверху, что означает, что мы должны увеличить число оборотов на треть:
.
1440/3 = 480 об/мин

Какой размер колющего конуса выбрать?
— Это зависит от размера дерева. Мы рекомендуем самый маленький конус диаметром 60 для колки бревен до 30-40 см. Конус 80 предназначен для бревен и более тонкой древесины. Конус 110 предназначен для бревен и более толстого метра дерева.

Какой мощности электродвигатель выбрать?
— Конус 60 рекомендуется от 2кВт, 80 от 3кВт и 110 от 4-5кВт.

Могу ли я использовать разветвитель также и от одной фазы (230В)?
— Да, мы рекомендуем самый маленький конус диаметром 60 для однофазного электродвигателя. Желательно приобрести шкив большего размера, который также выполняет функцию маховика. С однофазным электродвигателем мы сможем раскалывать в основном бревна и меньше метров древесины.

Какой дизайн резьбы выбрать?
— Выбор конструкции резьбы зависит от направления вращения. Если смотреть на кончик конуса и он идет по часовой стрелке вправо, нам понадобится левая резьба, если против часовой стрелки, нам понадобится правая резьба. Если реверсирование возможно, то конструкция резьбы больше не играет большой роли, мы можем поровну разделить левую и правую резьбу.

Стоит ли использовать конус с культиватором?
— Нет, потому что обороты будут слишком низкими, и расщепление тоже не будет идеальным. Его механическая конструкция не соответствует требованиям безопасности.
