Диагностика бензиновых форсунок — пошаговая инструкция

На чтение 4 мин Просмотров 9.8к. Опубликовано 12.07.2019
Обновлено 12.07.2019

Почему форсунки выходят из строя, какие у этой проблемы признаки? Какие существуют способы диагностики форсунок и как это сделать самостоятельно. Расскажем в этой статье.

Содержание

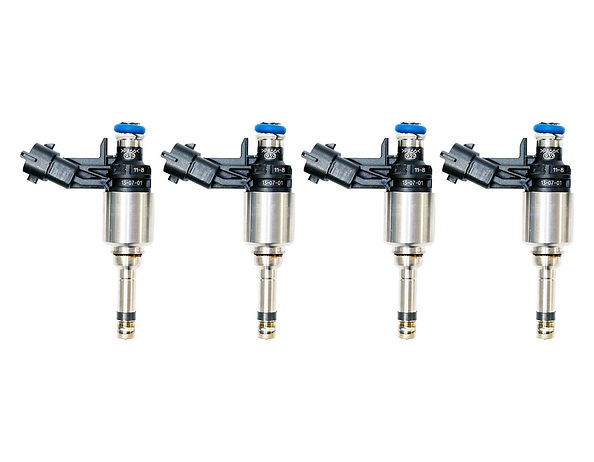

Почему отказывают форсунки

Вместе с бензином в топливную систему могут попадать загрязнения. Для очистки устанавливаются фильтры, которые улавливают загрязнения размером более 20 микрон. Такие фильтры предусмотрены как на топливной магистрали, так и в самой форсунке.

В составе бензина есть тяжелые фракции. Они оседают на сёдлах форсунок, а со временем превращаются в смолистые наросты. Это приводит к ухудшению работы форсунок или полному их отказу.

Как появляются отложения

Когда двигатель перестаёт работать, лёгкие фракции топлива испаряются на горячих плоскостях. Тяжёлые фракции оседают на деталях, в том числе форсунках. Смыть их нечем — топливо больше не поступает.

Запорный конус со временем уже не может плотно сесть в седло — следовательно, герметичность форсунки нарушена. Это приводит к перебоям при запуске двигателя, так как давление в топливной магистрали уменьшается. Смолистые отложения засоряют сопло форсунки. В результате количество топлива, выброшенное форсункой в каждый рабочий акт, уменьшается.

Также изменяется форма распыла форсунки. Распылитель имеет свои нормы и допуски. Твёрдые загрязнения приводят к образованию факела неправильной формы, распыление топлива происходит плавно, и появляются подтёки топлива. Часто отложения образуются интенсивней на отдельных форсунках, при этом нагрузка на более «чистые» увеличивается.

Загрязнённость фильтров

Ещё одной из главных причин выхода из строя форсунок является загрязнённость фильтров. Фильтры установлены на пути следования топлива и, сама форсунка имеет фильтр. Размер его небольшой, и он предназначен только для отсева очень мелких загрязнений топлива. Если при работе топливной системы засорён магистральный фильтр, который должен улавливать все более крупные частицы — фильтр форсунки мгновенно засоряется. Поэтому своевременная замена фильтров топливной системы — залог работоспособности форсунок.

Признаки неисправности форсунок

По каким признакам можно понять, что форсунки работают некачественно?

• Затруднения при запуске двигателя. Если машина плохо заводится после непродолжительной остановки — возможно проблема в форсунках. Это самый частый и явно выраженный симптом сбоя правильной работы форсунок.
• Перебои в работе двигателя на холостом ходу.
• Двигатель троит или вибрирует при разгоне или сбросе скорости, автомобиль двигается рывками.
• Увеличился расход топлива.
• Из выхлопной трубы слышны «хлопки» или выходит чёрный дым.
• Повышенное CO в отработанных газах.
• Повышенная температура в камере сгорания.

Если наблюдаются подобные симптомы, следует проверить исправность форсунок. Сбои в их работе негативно скажутся на рабочих показателях двигателя и коробки передач.

Проверка питания

Глушим двигатель. Первый вариант:

1. Снимаем разъём питания форсунки 1 цилиндра.
2. Подключаем мультиметр режиме измерения постоянного напряжения в диапазоне 0-20 Вольт.
3. Заводим двигатель и наблюдаем за показаниями прибора. Напряжение должно подаваться короткими импульсами.
4. Если показания напряжения появились, значит проводка исправна.
5. Если напряжения на фишку питания не приходит, то глушим двигатель и прозваниваем провода, либо ищем повреждение визуально.
6. Подключаем форсунку 1 цилиндра и повторяем операцию с форсунками 2-4 цилиндров.

Второй вариант. Понадобятся два человека. Делаем всё тоже самое, только отключив сразу все форсунки. Один человек крутит двигатель стартером, а второй — последовательно измеряет импульсы напряжения на отключенных разъемах форсунок.

Вместо мультиметра можно использовать светодиод.

Измерение электрического сопротивления

Этот метод позволяет проверить форсунки прямо на автомобиле.

1. Гуглим модель форсунок, установленных на вашем автомобиле. По этим данным находим электрическое сопротивление катушек внутри форсунки. Если ничего не нашлось — ничего страшного.
2. Глушим двигатель. Снимаем разъёмы питания с форсунок.
3. Берем мультиметр. Переключаем его в режим измерения 0-200 Ом (Ω).
4. Измеряем сопротивление каждой форсунки. Оно должно быть в пределах паспортных значений. Если номинальное сопротивление узнать не удалось, то сравнивать нужно форсунки между собой. Т. е., если 3 форсунки показали 10 Ом, а одна 20 Ом, то она признается неисправной.

Проверка на слух

Это самый простой и доступный способ. Однако, он требует достаточно опыта, ведь нужно знать, как «звучит» рабочая форсунка. Для прослушивания используют дощечку прямоугольной формы или стетоскоп. Один край «прибора» нужно приложить к испытуемой форсунке, другой — к уху.

Если слышны только равномерные щелчки — форсунка исправна. При наличии стуков, хлопков, вибраций различной интенсивности, можно точно сказать, что форсунка засорилась.

Стенд для диагностики форсунок

Современные станции технического обслуживания всегда оснащены стендами для диагностики и очистки форсунок. Этот метод предполагает снятие топливной рампы и форсунок с автомобиля. На таких стендах проходит полная диагностика: проверка подачи питания, измерение электрического сопротивления, проверяется производительность диагностируемых форсунок. Некоторые самостоятельно конструируют подобные стенды.

Следите за состоянием форсунок, вовремя меняйте топливные фильтры, заправляйтесь качественным топливом и на проверенных заправках, проходите вовремя ТО и у вас не будет проблем с топливной системой.

Диагностика бензиновых форсунок

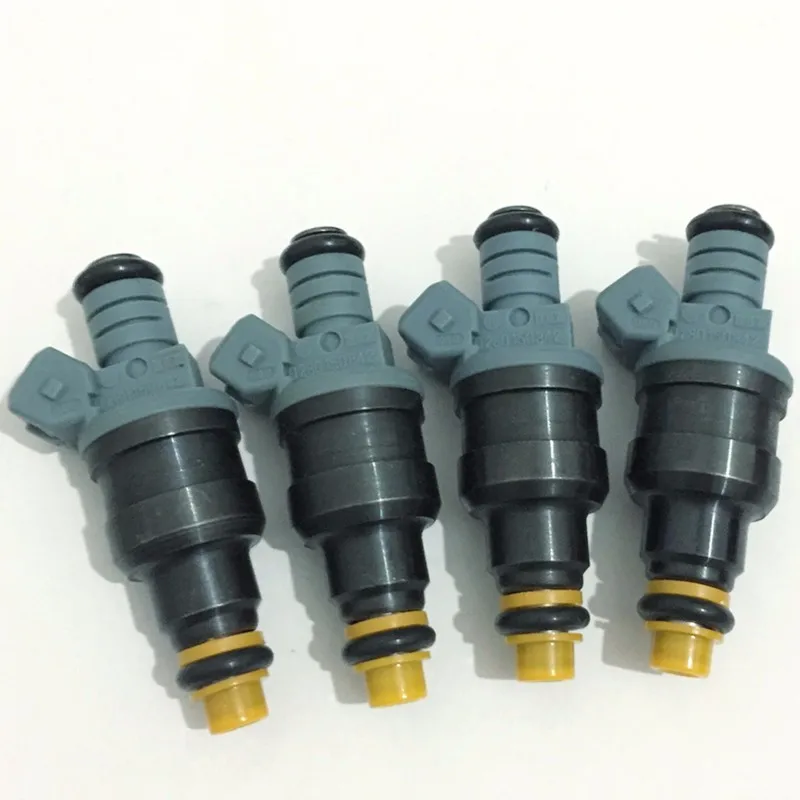

Топливная система работает по принципу принудительного впрыска горючего в цилиндры двигателя, посредством топливных форсунок. Она называется инжектором. В отличие от карбюратора, топливо здесь смешивается с воздухом, в определенной пропорции, образуя смесь. Ее впрыскивают форсунки, отмеренными порциями, во впускной коллектор, либо непосредственно в цилиндр.

Форсунка – распылитель, который управляется электрическим или механическим клапаном.

Уже после 100 тыс. пробега, встает вопрос проверки или замены этого механизма. Ее можно сделать самостоятельно, не прибегая к помощи специалистов.

Полный рабочий цикл состоит из четырех шагов, старт которого контролируется электронным блоком управления бортового компьютера:

• Давление действует на закрытый клапан;
• Клапан начинает открываться;
• Полное раскрытие клапана, впрыск топливной смеси;
• Порция впрыснута, давление снизилось, клапан вернулся в исходное положение.

Содержание статьи

• 1 Признаки неисправности форсунок
• 2 Почему «страдают» форсунки
• 3 Методы диагностики бензиновых форсунок
• 4 Чистка бензиновых форсунок

Признаки неисправности форсунок

Есть симптомы, однозначно указывающие на неполадки с этим устройством:

• Нестабильная работа мотора на холостом ходу;
• Некое повышение объема расхода топлива;
• Затрудненный запуск двигателя;
• Глухой гул из работающего мотора;
• Повышение токсичности выхлопа;
• Поломка датчиков кислорода и разрушение катализатора;
• Перебой зажигания на ХХ;
• Потеря мощности, плохой разгон.

Различные проблемы, неисправности и засорения, приводящие к некорректной работе форсунок, значительно сокращают КПД двигателя и его срок службы!

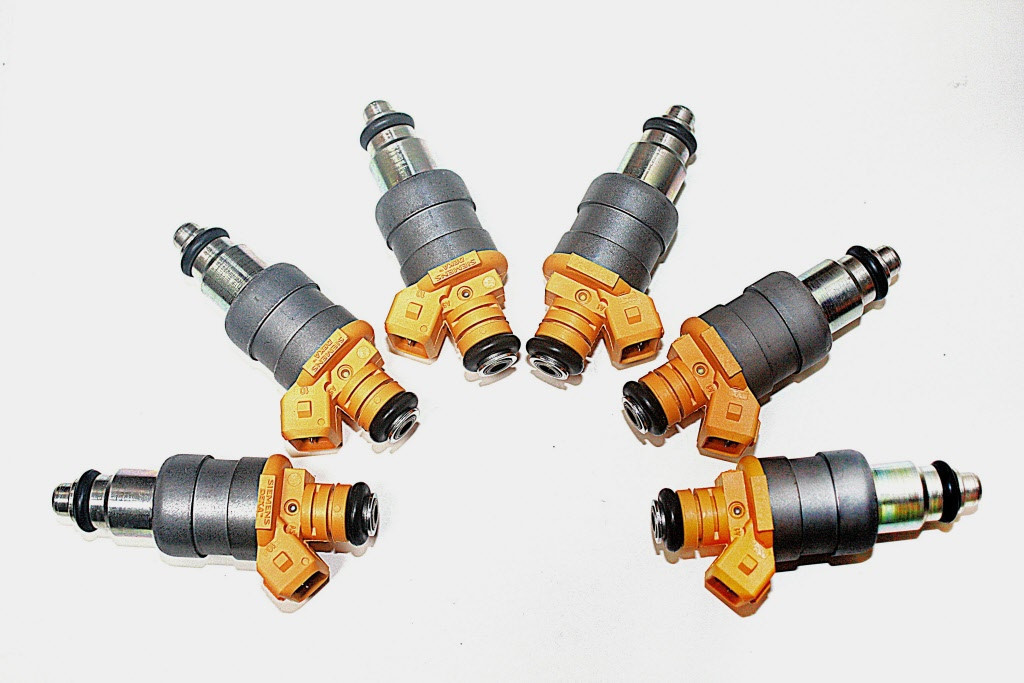

Почему «страдают» форсунки

Принцип действия форсунок, регулируемых электромагнитным клапаном, заключается в подаче порции топливной смеси, после сигнала с ЭБУ на клапан. Тот раскрывается, образуя разность потенциалов давления. Под его напором, происходит подача смеси.

Итак, причинами неправильной работы или полного выхода из строя форсунок, могут быть:

1. Нет сигнала с блока управления. Перегорание обмотки, отход контактов, обрывы и замыкания электросети
2. Засорение. Плохое качества бензина, образование нагара и пыле-жировые отложения в каналах и отверстиях, блокирующие ток смеси

Своевременная чистка и проверка целостности электрической цепи, позволяет продлить срок его эксплуатации.

Методы диагностики бензиновых форсунок

Самой надежной проверкой станет обследование в специализированных сервисных центрах и в авто мастерских.

Интересно! Очень просто можно определить неисправность форсунок, приложив руку к работающей форсунке (точнее, слегка дотронуться). Если отчетливо ощущается дрожь, форсунка в полном порядке.

1. Измерение сопротивления. Этот метод не предусматривает демонтаж детали, все можно сделать без снятия детали. В первую очередь, нужно определить, какие форсунки установлены в топливной системе – высокой омности (импеданса) или низкой.

     — отсоединить высоковольтную проводку;

     — повернуть ключ зажигания и снять «-»  АКБ;

     — разъединить разъем, отщелкнув зажим крепления;

     — мультиметром измерить сопротивления форсунок.

У форсунок высокой омности, его значение колеблется от 11Ом до 17Ом. Форсунки низкого импеданса – 2,5 – 4,5 Ом. Отклонение свидетельствует о поломке детали.

2. Тестирования питания форсунок. Сначала протестировать контакты разъема. В нем четыре контакта отвечают за подачу тока в форсунки. Их нужно проверить попарно. Сопротивление должно быть 11 – 15 Ом. Чтобы уточнить, какая именно форсунка не работает, отсоединить каждую из них и куском проволоки напрямую замкнуть с ЭБУ. Повернуть ключ зажигания. Если она исправная, начнется впрыскивание бензина.
3. Сопротивление в моноинжекторе. Уже реже, но еще встречаются модели, с установленной всего одной форсункой.

Тестируются попарно контакты разъема, сопротивление должно иметь значение их интервала 1,2 – 1,6Ом.

Очень часто, в моноинжекторе устанавливается пусковая форсунка, отвечающая за подачу топлива в двигатель, до его разогрева. Его работа длится несколько секунд, затем он отключается. Ее тоже нужно проверить. Снят и поместить в мерную емкость (нужно определить объем впрыска смеси). Затем соединить напрямую с аккумулятором (один контакт с батареей, другой – с «массой»). Реле насоса тоже соединить к «+» аккумулятора. Включить зажигание и дать отработать полный цикл. После отключения, измерить объем в мерной ёмкости и сравнить со справочными данными. Вытереть насухо деталь, подождать несколько минут, чтобы проверить наличие течи. Если ее нет, установить на место.

4. «Прослушка» форсунок. Опытные водители, перед демонтажем, устраивают «прослушку». Можно пользоваться стетоскопом. Нормальное функционирование отражается в равномерных щелчках. Если есть нарушение интервалов и посторонние шумы, форсунку надо почистить или сменить.
5. Диагностика на рампы. Нужно демонтировать рампу целиком, снять жгуты проводов и «-» аккумулятора. Восстановить отдельно схему, включить зажигание. Предварительно, под рампу положить мерные ёмкости. За 10 -15 секунд прокрутки стартера, наберется некоторый объем бензина в стаканчиках. При том, во всех стаканах должен собраться одинаковый объем топлива. В противном случае, требуется тщательная диагностика на проверочном стенде.

Кстати, если форсунки после проверки оказались исправными, а капризы двигателя не прекратились, то проверьте давление в рампе. Почта наверняка, причина кроется в понижении давления в этой системе.

6. Баланс форсунок. Баланс проверяется в специальной программе на ПК, который подключают к ЭБУ.

Бензонасос отключают и выравнивают давление в системе (двигатель немного должен поработать, до отключения). К топливной системе подключают манометр, обратно соединить насос. При включении зажигания, зафиксировать показания манометра (норма 2,8 – 3 атмосфер). В программе отключить реле насоса, показатель давления немного проседает (2,8 ат). В программе включить, поочередно, каждую форсунку и проверять показания манометра. Сброс давления у всех форсунок должен быть одинаковый.

Отклонения от нормы будет говорить о неисправности этой форсунки. По окончании тестирования, подключается насос, заводится двигатель. Только после этого, снимается манометр.

7. Тестирование на стенде. Здесь проверяются механические параметры форсунок – давление и количество горючего, прошедшее через нее, форму и угол направления факела. На стенде получается более точная диагностика, определяется степень неисправности. Нужно прочитать о том, как сделать стенд своими руками и собрать его.
