Что такое катализатор и его назначение в автомобиле. Катализатор в двигателе


Что такое катализатор в автомобиле? — виды и принцип действия | Моторное масло - ГСМ

Решение экологических вопросов в последнее время становится все более актуальным. Это связано не столько с усугублением возникающих проблем охраны окружающей среды, сколько с требованиями, которые диктуют специальные организации ЕС.



Одним из аспектов деятельности экологических организаций является контроль над токсичностью отработавших газов автомобилей. Эта проблема актуальна не только в Европе, но и в странах СНГ.

Методом минимизации токсичности выхлопных газов является применение на автомобилях устройств, именуемых катализаторами. Они призваны получить выхлопы с определенным содержанием СО, СН, NO, не превышающим установленных ЕС норм.

В настоящее время катализаторы можно подразделить на три вида: керамический катализатор, химический катализатор, магнитно-стрикционный катализатор.

Рассмотрим каждый из них с выделением некоторых характеристик.



Керамический катализатор в машине

Керамический катализаторКерамический катализатор дожигания (ККД) представляет собой керамическую сотовую конструкцию. Соты необходимы для того, чтобы увеличить площадь контакта выхлопных газов с поверхностью, на которую нанесен тонкий слой платиноиридиевого сплава. В состав данного напыления входят такие дорогие металлы как платина, палладий и радий. Недогоревшие остатки (CO, CH, NO), касаясь поверхности каталитического слоя, окисляются кислородом, присутствующим в выхлопных газах. В результате реакции выделяется тепло, разогревающее катализатор, и активизируется реакция окисления. В конечном итоге выхлопные газы имеют необходимую концентрацию СО2. Именно углекислый газ на выходе является следствием наличия катализатора в выхлопной системе.

Большинство иномарок сейчас комплектуются керамическими катализаторами дожигания сразу при сборке. Для завезенных ранее на территорию России бывших в употреблении автомобилей, а также для произведенных на территории СНГ можно приобрести импортные или отечественные ККД. Из поставляемых в страны СНГ катализаторов наиболее распространены устройства фирмы «Bosal».

Однако наличие прибора данного типа при эксплуатации машины в России доставляет автовладельцу много проблем. Это можно объяснить несколькими факторами.

Во-первых, к нам в страну далеко не всегда прибывают только новые иномарки с минимальным пробегом. Срок же службы катализатора при правильной эксплуатации (имеется в виду использование качественных нефтепродуктов) сопоставим с 100-120 тыс. км пробега автомобиля, после чего рекомендуется замена ККД, что вполне естественно. Катализатор имеет фильтрующие свойства, а фильтры, как известно, нужно менять. Дальнейшее использование устройства вполне допустимо, что и делается у нас, однако нужно четко представлять, что в таком случае в выхлопной системе присутствует элемент далеко не со стопроцентной пропускной способностью. К этому сроку на стенках сот уже осела сажа и продукты недогоревшего масла, которые существенно препятствуют выходу выхлопных газов.

Во-вторых, заправляетесь вы на наших российских заправках. Не секрет, что до сих пор качество бензина на некоторых АЗС не вполне удовлетворительное, а ведь одним из основополагающих условий нормальной работы катализатора является качественный бензин. Для керамических сот с напылением некачественное топливо смертельно. Ведь в результате его попадания в устройство, соты оплавляются, залипают, и проходимость выхлопных газов практически прекращается. По сути, происходит то же самое, что и при забивании сот сажей и продуктами недогоревшего масла, только гораздо быстрее. Таким образом, некачественный бензин — основная опасность для катализатора.

Очень обидно бывает за владельцев автомобилей, которые даже не наездили 70-80 тыс. км, а катализаторы в их машинах уже испорчены. Естественно, у человека не возникает никакого желания покупать новые дорогостоящие детали, не имея никакой уверенности в том, что, поставив их и покатавшись непродолжительное время, он не столкнется с необходимостью повторной замены.

К третьей проблеме использования керамического катализатора дожигания по праву нужно отнести отечественные дороги. Как ни крути, а керамические соты — достаточно хрупкий материал, который при сильном ударе может треснуть и расколоться. В результате удара соты отходят от стенок прибора, начинают дребезжать и перемещаться внутри корпуса, из-за чего окончательно рассыпаются, разлетаясь по всей выхлопной системе.

Если в катализаторе накопился бензин, то машина долго не заводится. И когда, наконец, двигатель удалось запустить, внутри происходит мини-взрыв, который приводит к разрушению керамического катализатора дожигания. По этой причине нельзя, чтобы автомобиль «подъедал» масло.



Принцип действия катализатора



Что касается неисправностей ККД, то их существует две разновидности. Первая состоит в том, что от времени катализатор «забивается» и у него уменьшается пропускная способность выхлопных газов. Признаком этого является ощущение того, что машина не «тянет», происходит ухудшение динамики разгона и снижение мощности автомобиля, иногда плавает стрелка оборотов на холостом ходу. Вторая — более критичная. Она проявляется в том, что катализатор уже разрушился, и вас беспокоит звук, дребезжание рассыпавшихся керамических сот или гудение «пустой бочки».

Недостатками катализаторов дожигания являются снижение оборотов и мощности двигателя, увеличение расхода топлива на 15 %. Чтобы избежать этого, некоторые автовладельцы «пробивают» блок ККД насквозь, а показания токсичности опять превышают норму.



Химический автомобильный катализатор

Химические автомобильные катализаторыВторой тип катализаторов — химические, попросту говоря, присадки. Их сейчас существует бесчисленное количество разных марок, и призваны они улучшить некоторые эксплуатационные свойства топлив, масел, увеличить износостойкость узлов и агрегатов автомобилей. Разработанные присадки для улучшения процесса сгорания топлива (анамегаторы топлива) изменяют его химический состав, повышают полноту сгорания, снижают явление детонации и токсичность выхлопов.

Детонационное сгорание проходит две стадии. На первой происходит предпламенное (холоднопламенное) окисление, во время которого в рабочей смеси образуется значительная часть перекисей в процессе впуска в камеру сгорания топлива от соприкосновения с нагретыми деталями. На второй — горячий взрыв (видимое горение). После воспламенения рабочей смеси образование перекисей происходит более интенсивно; они концентрируются в ее несгоревшей части, суммируясь с образовавшимися на первом этапе, и по достижении критической концентрации распадаются со взрывом и выделением большого количества тепла.

Для нормального горения бензина концентрация перекисных соединений не должна превышать определенных показателей. Анамегатор, как и ТЭС, препятствует образованию гидропероксидов. Тетраэтилсвинец работает как антидетонатор только на первой стадии детонационного горения.

Введение этиловой жидкости приводит к повышению токсичности выхлопа, снижению мощности двигателя (повышению расхода топлива), увеличивает нагароотложения и, следовательно, количество абразива в цилиндро-поршневой группе.

Анамегатор ориентирует молекулы углеводорода таким образом, что они гораздо легче входят в реакцию окисления. В результате горение происходит с большей энергоотдачей, повышается мощность двигателя (снижается расход топлива), создаются препятствия нагарообразованию, из камеры сгорания удаляются продукты распада тетраэтилсвинца.

Антидетонационное действие анамегатора и тетраэтилсвинца суммируются. Повышение мощности происходит за счет более полного сгорания углеводородов топлива. Это снижает количество несгоревших продуктов в выхлопных газах, которые являются источником токсичности.

Мощность и расход топлива — две связанные между собой величины. Если вы на своем автомобиле до применения анамегаторов ездили со скоростью, скажем, 70 км/ч, а после применения, почувствовав прибавку мощности, стали ездить быстрее, то экономии вы можете не обнаружить. Сэкономленное топливо, образно говоря, «ушло» на повышение скорости движения, то есть на выполнение дополнительной работы. Но если скорость и другие факторы останутся неизменными, то экономия будет очевидной.

Действие анамегаторов в топливе изменяется в зависимости от их концентрации. Если в бензине необходимо предотвращать образование гидропероксидов для обеспечения детонационной стойкости, то в дизельном топливе их наличие повышает способность к самовоспламенению. Неодинаковая концентрация по-разному ориентирует молекулы углеводородов, придавая им различные свойства. Поэтому очень важно соблюдать рекомендованные пропорции.

Во фракционном составе дизельного топлива углеводороды более тяжелые, чем у бензина. Энергоотдача такого топлива выше. Поскольку анамегаторы высвобождают энергию из изначально заложенного большего количества сконцентрированной энергии, то и отдача их будет выше.

К недостаткам химического катализатора можно отнести, в первую очередь, постоянную необходимость его замены. К тому же при неправильной концентрации анамегатора с топливом может возникать коррозия металла топливного бака и других агрегатов. По той же причине может возрасти расход топлива до 10 %. Наиболее усовершенствованные анамегаторы — Т-4, Т-6.



Магнито-стрикционный (МСК) катализатор

Магнито-стрикционный катализаторТретий тип катализаторов — магнито-стрикционные (МСК), которые в настоящее время являются самыми современными и лежат в основе автотехнологии будущего. Самому этому методу уже около 40 лет. Экспериментальные разработки велись еще в 70-х годах, но не нашли широкого применения из-за несовершенства стабилизации процесса. Суть метода заключается в магнитно-стрикционной обработке молекулы углерода, присутствующей в любом ГСМ. При этом химический состав топлива не изменяется, а меняются только его физические свойства. «Правильно» сориентированная молекула способна свободной парой присоединить большее количество кислорода, что, естественно, отражается на полноте и теплоемкости горения. Сам катализатор представляет собой устройство предварительной обработки топлива. Он устанавливается в топливную систему автомобиля в зависимости от вида топлива. На бензиновые, карбюраторные и инжекторные двигатели МСК устанавливают перед карбюратором (инжектором), просто отсоединив топливный шланг и вставив устройство между ними. На дизельные автомобили, у которых объем цилиндров превышает 1 800 см3, прибор рекомендуется устанавливать перед каждой форсункой плюс еще один перед насосом высокого давления (НВД).

За счет наиболее полного сгорания смеси в двигателе его мощность увеличивается, следствием чего является снижение расхода топлива. Экологические показатели при этом улучшаются в 3-4 раза. Также уменьшаются нагароотложения на рабочих поверхностях двигателя, что приводит к существенному продлению срока его эксплуатации, более бесшумной и бездетонационной работе (что ощущается сразу после установки), повышению пробега между заменой масла.

Установка данных катализаторов занимает от 5 до 20 минут. Предварительно проводится диагностика топливной системы. У карбюраторных двигателей корректируется зажигание, у инжекторных — лямбда-зоны, а у дизельных — винт холостых оборотов.

Магнито-стрикционные автомобильные катализаторы производятся во многих странах: Венгрии, Польше, Китае, Великобритании, России и др.

motornoe.com

Назначение и расположение катализатора в автомобиле

Практически с самого начала создания автомобиля и до сегодня у конструкторов стоит несколько вопросов, над которыми они постоянно «бьются». Один из этих вопросов – максимальное снижение выбросов вредных веществ в атмосферу, ведь при сгорании топлива в цилиндрах двигателя появляется отработанные газы, которые в своем составе имеют ядовитые элементы. А поскольку эти газы отводятся во внешнюю среду – значит, отравляющие вещества выходят из силовой установки авто постоянно, пока она работает.

автомобильный катализатор

Одним из самых действенных способов снижения вредных выбросов авто, который является вполне распространенным – использование каталитического нейтрализатора, в народе называющийся сокращенно катализатором.

Для того чтобы понять, для чего нужен этот нейтрализатор, упомянем немного теории.

Содержание статьи

Теоретическая часть

устройство катализатора

Устройство автомобильного катализатора

Выхлопной газ, выходящий из цилиндров силового агрегата состоит из многих элементов, выделившихся в результате химической реакции, которой и является горение. Некоторые из этих элементов вполне безвредны, а вот такие как окись углерода (СО), углеводороды (СН) и оксиды азота (NO и NO2) являются достаточно опасными. Чтобы уменьшить их содержание в выхлопе двигателя, ученые решили эти химические соединения еще раз подвергнуть хим. реакции. Для этого им пришлось использовать дорогостоящие металлы — платиноиридиевый сплав, палладий, родий. Вступая с ними в реакцию, вредные химические элементы окисляются, из-за чего после реакции на выходе получаются углекислый газ (CO2) и азот (N2) – вещества вполне безвредные. Конечно, полностью ядовитые элементы катализатор удалить не способен, но значительно уменьшить их – вполне.

Даже стандарты ЕВРО, постоянно ожесточающиеся, подразумевают определенное наличие опасных веществ, которые автомобили не должны превышать. В некоторых странах за экологией следят очень серьезно, поэтому авто, не соответствующие определенным нормам ЕВРО, и не оснащенные катализаторами, продавать и использовать запрещено.

Несколько слов о металлах, которые выступают нейтрализаторами. Они отличаются по химической реакции с вредными веществами. Так, палладий и сплав на основе платины являются окислительными, то есть, при вступлении в реакцию с вредными веществами, они их окисляют, разделяя на безвредные вещества.

Родий же является нейтрализатором восстановительным. Он при реакции оксиды азота восстанавливает до обычного безвредного азота.

На деле все происходит так: выхлопные газы и выпускного коллектора подаются в емкость, где находится специальная бобина с нейтрализующим металлом, проходя через которую, часть вредных веществ химически нейтрализуется, а затем уже выхлопной газ идет дальше – в резонатор и глушитель.

Сейчас все чаще применяются все три металла в одном катализаторе на авто – для улучшенной очистки отработанных газов. То есть, внутри катализатора размещаются одна за другой три бобины, каждая со своим металлом.

Конструкция катализатора

А теперь более подробно об устройстве катализатора. Располагается он зачастую за выпускным коллектором. Состоит он из корпуса, утеплителя и блок-носителя – той самой бобины.

О корпусе особо говорить нечего – герметичная жестяная емкость с двумя выходами для установки ее в систему отвода выхлопных газов. Утеплитель предотвращает просачивание газов мимо блок-носителя. Помимо этого, он сохраняет температуру, необходимую для протекания реакций. Дело в том, что быстрее всего реакции, при которых нейтрализуются вредные вещества проходят при температуре не менее 300 град. Поэтому зачастую нейтрализатор и располагается сразу за коллектором.

принцип работы автомобильного катализатора

Принцип работы катализатора

А вот сами блок-носители по конструкции довольно интересны. Указанные металлы являются очень дорогостоящими, поэтому сделать один блок-носитель полностью из этого металла – удовольствие невыгодное. Поэтому основой для блок-носителя выступает керамика, сделанная в виде сотов. На поверхность этих сотов и наносится слой нейтрализующих металлов. Такая конструкция позволяет не только снизить расход дорогих металлов, но еще и по максимуму увеличить площадь контакта металла с газами.

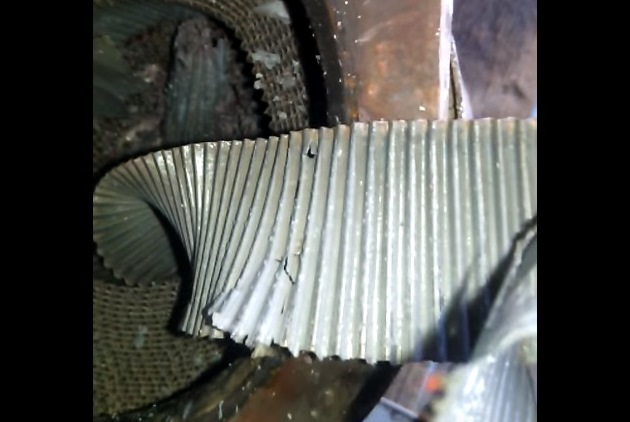

Некоторые блок-носители состоят из свернутой в рулон керамической ленты с сотами, поэтому в разрезе она похожа на бобину. Но это не всегда так, есть и блок-носители, похожий на сигаретный фильтр, но только значительно увеличенный в размерах.

Работа катализатора

Одной из особенностей использования катализатора на авто является то, что бортовой компьютер следит за его работой. Для этого в систему отвода включены лямбда-зонды. В авто, которое не оснащено катализатором, данный зонд только один и нужен он для определения количества остаточного кислорода в отработанных газах для коррекции работы системы питания.

Расположение катализатора в выхлопной системе. Кислородные датчики - это и есть лямбда-зонды

Расположение катализатора в выхлопной системе. Кислородные датчики — это и есть лямбда-зонды

А вот в машине с каталитическим нейтрализатором таких лямбда-зондов два, первый установлен перед и катализатором и он определяет состав выхлопных газов для системы питания. Второй располагается за катализатором и определяет он состав выхлопных газов уже прошедших дополнительную очистку. После бортовой компьютер сравнивает показания двух зондов.

Если значения будут выравниваться, это укажет на выход из строя катализатора, о чем просигнализирует индикатор «Check engine».

Неисправности каталитического нейтрализатора

Все дело в том, что катализатор не вечен и со временем выходит из строя. Средний срок службы его составляет около 100 тыс. км. Если авто прошло такой километраж, и возникли проблемы с катализатором – это укажет на естественный износ. В таком случае слой нейтрализующих металлов с поверхности керамических сотов выгорел и выхлопные газы уже не очищаются.

Видео: Как пробить катализатор

Однако проблемы с катализатором могут возникнуть и значительно раньше. Виной тому может стать нарушенная работа системы зажигания или питания. По их вине может пройти засорение сотов сажей и другими продуктами горения, после чего работа катализатора нарушается.

Еще причиной поломки катализатора может стать некачественный бензин, особенно это проблема актуальна у нас. Часто для повышения октанового числа в бензин добавляется тетраметилсвинец. Октан он хоть и повышает, но в цилиндрах полностью не сгорает, а выходя из цилиндров – оседает на поверхности сотов блок-носителя, после чего катализатор перестает действовать.

Устранение проблем в работе катализатора

Решений проблем, возникших с каталитическим нейтрализатором – несколько. Первая и самая простая – замена катализатора на оригинальный. То есть, обращаетесь к официальным дилерам, они заказывают новый элемент, заменяют его и авто продолжает эксплуатироваться дальше. Но в этом есть одна значительная проблема – стоимость. Сейчас производители авто поступают по-хитрому – зачастую выпускной коллектор выполнен заодно с катализатором. А поскольку сам катализатор – не дешевый, а еще если и добавить коллектор, то и вовсе цена за ремонт может выйти колоссальной.

Вторым способом решения проблемы является установка универсального катализатора. При этом восстановление работоспособности авто может обойтись значительно дешевле. Для авто подбирается определенная модель катализатора, подходящая по параметрам автомобиля. Далее неисправный катализатор вырезается из системы отвода выхлопных газов, на его место вваривается новый – универсальный.

Видео: Катализатор и пламегаситель, сравнение до и после, 0-100(120) км\ч Nissan Almera N16 QG15DE

И последний способ восстановления – замена катализатора на пламегаситель. Это самый «варварский» способ. Катализатор с выхлопной трубы вырезается, на его место вваривается пламегаситель, он же предварительный резонатор, который стабилизирует поток выхлопных газов при прохождении через него, но он никаких очистных работ не проводит. После производится перепрошивка бортового компьютера, и проблем с катализатором больше не возникает.

avtomotoprof.ru

Что такое катализатор и чем он опасен для мотора - Водителю на заметку - Журнал

Каталитический нейтрализатор — один из важнейших компонентов любого современного автомобиля с двигателем внутреннего сгорания. Именно эта неприглядная деталь помогает сохранить атмосферу от вредных выбросов и уберечь экологию планеты. Несмотря на очевидные плюсы, катализатор может доставить автовладельцу немало проблем и даже полностью убить двигатель машины. Разбираемся в устройстве системы и вовремя устраняем неполадки каталитического нейтрализатора.

Устройство

Каталитический нейтрализатор входит в систему выпуска отработавших газов и располагается в непосредственной близости от выпускного коллектора автомобиля. Именно в него попадает раскалённый выхлоп из коллектора ДВС, и уже после, существенно замедленным, охлаждённым и очищенным от вредных веществ оказывается в резонаторе и в глушителе.

Принцип работы устройства основан на химических реакциях, нейтрализующих вредные выбросы окиси азота, углерода и всевозможных групп углеводородов. Основной элемент катализатора выполнен в виде массивного керамического или металлического блока с мелкими сотами, на стенки которых нанесены драгоценные металлы — сплав иридия и платины, а также родия и палладия. При касании химически активных поверхностей вредные соединения сгорают и выводятся из выхлопной трубы в виде безвредных N2 и CO2. Платина и палладий выполняют в устройстве роль окислителей и сильно ускоряют горение углеводородов. Активный элемент помещён в металлический кожух и снабжён слоем теплоизоляции.

Каталитический нейтрализатор не просто улавливает и нейтрализует вредные соединения, но и непосредственно влияет на работу двигателя. Сигналы с датчиков, расположенных на входе и выходе в устройство, постоянно считываются «мозгами» автомобиля и помогают наилучшим образом оптимизировать рабочую смесь.

Признаки неисправности

Срок службы дорогостоящего катализатора обычно примерно равен сроку службы всего автомобиля, однако нередко он ломается гораздо быстрее положенного и может утянуть за собой мотор. Важно помнить, что каталитический нейтрализатор не выходит из строя без причин. Его поломка — признак неправильной работы системы зажигания, неполного сгорания смеси в цилиндрах, сильного износа мотора или длительного использования некачественного топлива.

Понять, что ваш катализатор просится в утиль, можно по нескольким характерным симптомам:

— снижение производительности мотора

Наиболее распространённым симптомом выхода из строя катализатора является сильное снижение мощности двигателя. Автомобиль начинает терять динамику и плохо разгоняется. Двигатель работает неустойчиво, перегревается и «троит». Это случается при сильном уменьшении пропускной способности катализатора: соты разрушаются, оплавляются и спекаются, закупоривая отверстие и мешая свободному проходу отработавших газов. На начальной стадии неисправности автомобиль будет разгоняться до относительно невысокой скорости, а при запущенном случае мотор начинает тяжело запускаться, а затем «задыхаться» и глохнуть. Топливная экономичность также заметно ухудшается. Также во время холодного пуска появляется резкий неприятный запах.

— грохот под днищем

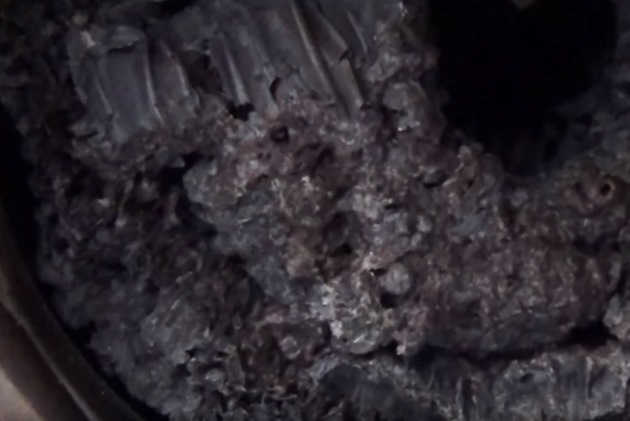

Громкий грохот под днищем автомобиля говорит о том, что активный элемент каталитического нейтрализатора начал разрушаться и распадаться на части. Керамические осколки под действием потока выхлопных газов хаотично бьются о стенки кожуха и создают неприятный грохот. Как правило, наиболее чётко это проявляется на повышенных оборотах работы мотора и во время запуска.

— слабый напор выхлопных газов из глушителя

Если поднести руку к выхлопной трубе, можно почувствовать пульсацию — выпускные клапаны цилиндров работают поочерёдно. Если на холостых оборотах поток выхлопа ровный и постоянный, это верный признак забитого катализатора. Если повысить обороты, а затем заглушить мотор, выхлопные газы продолжат непродолжительное время создавать напор — выходят газы, скопившиеся в закупоренной трубе.

— активация пиктограммы Check Engine на приборной панели

Наиболее универсальный признак поломки катализатора — ошибка системы, активирующая значок «неполадки двигателя» на приборной панели. При появлении этого симптома нужно безотлагательно считать диагностическим сканером код ошибки и устранить неполадку. Если «мозги» автомобиля обнаруживают неверные показатели на кислородных датчиках, они сразу же оповещают об этом водителя, а заодно переводят систему управления мотором в аварийный режим. Это нередко сопровождается ухудшением динамики и увеличенным потреблением топлива. Компьютерная диагностика в этом случае часто обнаруживает ошибки P0420 (низкая пропускная способность катализатора) или Р0430.

Причины и последствия

А теперь обратимся к главному — почему выходит из строя катализатор и какие последствия это за собой влечёт.

Выход из строя каталитического нейтрализатора не происходит внезапно и беспричинно. При исправной работе всех остальных систем он верой и правдой служит многие годы вплоть до момента утилизации транспортного средства (а нередко и переживает его). Если устройство сломалось на вашем автомобиле — оплавилось или рассыпалось, вам почти наверняка предстоит диагностика и ремонт системы зажигания или питания.

Как правило, катализатор выводится из строя именно благодаря некорректной работе этих двух систем. При неисправной системе зажигания топливо в одном или нескольких цилиндрах не сгорает полностью, а попадает в систему выхлопа. Раскалённый катализатор вынужден дожигать повышенные объёмы углеводородов, которые разогревают соты до сверхвысоких температур, что приводит к их спеканию. Причиной крупной неприятности могут быть свечи зажигания, катушки или высоковольтные провода. К аналогичным поломкам приводит и неисправность форсунок, которые начинают переливать топливо. Износ или залегание маслосъёмных колец цилиндропоршневой группы или выход из строя маслосъёмных колпачков приводит к такому же результату, только догорает в катализаторе уже моторное масло.

Ещё одной распространённой причиной выхода из строя катализатора является сильное механическое повреждение, приводящее к деформации корпуса. Важно помнить, что тонкостенные соты легко крошатся даже при незначительных физических нагрузках. Выезжая на оффроуд, нелишним будет озаботиться установкой дополнительной защиты днища автомобиля.

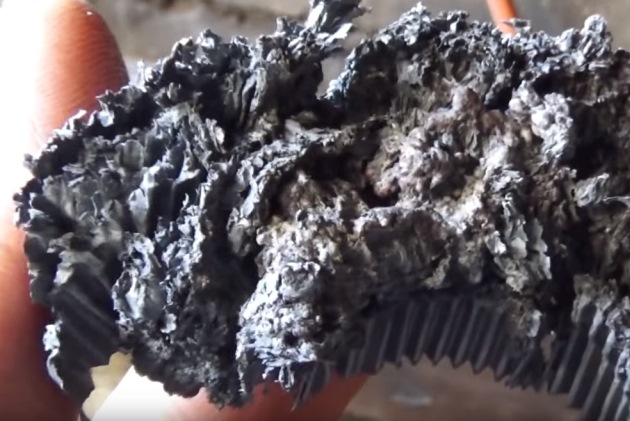

Несвоевременный ремонт катализатора опасен тем, что мелкие частицы керамики могут попасть через выпускной тракт прямиком в цилиндры двигателя. Оказавшись там, они моментально царапают стенки цилиндров и полностью выводят из строя мотор. Страдает от керамического мусора и турбина (при наличии таковой). Дополнительный нагрев выпускного тракта приводит к деформациям головки блока цилиндров и сильно сокращает ресурс силового агрегата.

Во избежание критической поломки, не доводите свой автомобиль до плачевного состояния и вовремя устраняйте неисправность катализатора. Благо, сделать это вполне по силам даже своими силами.

quto.ru

Что такое катализатор и как он работает?

На протяжении многих лет автопроизводители создают много усовершенствований в автомобильных двигателях и топливных системах, чтобы идти в ногу со временем и, безусловно, с законами, направленными на улучшение экологической ситуации на фоне выбросов автомобилей. Одно из кардинальных таких усовершенствований произошло в 1975 году с интересным устройством под названием катализатор. По сути работа катализатора заключается в преобразовании вредных веществ в менее вредные выбросы, прежде чем они покинут выхлопную систему автомобиля.

Так выглядит каталитический нейтрализатор

Катализатор - это удивительно простое устройство, однако, оно оказывает невероятно большое влияние на экологию нашей планеты. В этой статье Вы узнаете, какие загрязняющие вещества производятся двигателем, что такое катализатор и как катализатор работает, имея дело с каждым из этих загрязняющих веществ, чтобы помочь уменьшить выбросы из транспортных средств.

Какие загрязнения производит автомобиль?

В целях сокращения выбросов, современные автомобильные двигатели тщательно контролируют количество сгораемого в нём топлива. Они пытаются сохранить соотношение воздух-топливо очень близким к стехиометрической точке, которая является идеальным соотношением воздуха к топливу. Теоретически, при таком соотношении, всё топливо будет сожжено, используя весь кислород из поглощаемого воздуха. Для бензина стехиометрическая точка составляет около 14.7:1 - это означает, что на каждый литр бензина будет сожжено 14,7 граммов воздуха. Смесь топлива на самом деле колеблется от идеального соотношения совсем немного во время работы двигателя. Иногда смесь может быть бедной (соотношение воздух-топливо выше, чем 14,7), а в других случаях смесь может быть обогащённой (соотношение воздух-топливо ниже, чем 14,7).

Основными веществами в выхлопных газах двигателя автомобиля являются:

Эти выбросы, в основном, доброкачественные и не вредят атмосфере и экологии, хотя выбросы углекислого газа, как полагают, способствуют глобальному потеплению. Поскольку процесс сгорания никогда не совершенен, также в автомобильных двигателях производятся некоторые меньшие количества более вредных выбросов. Катализаторы предназначены как раз для снижения содержания именно этих выбросов, а, точнее, трёх самых объёмных и самых вредных:

Как работает катализатор?

Понятие "катализатор" пришло к нам ещё из химии школьной программы, давайте вспомним - катализатор представляет собой вещество, которое вызывает ускорение химической реакции, и при этом сам катализатор в этой реакции не участвует. Точнее, катализаторы прямо участвуют в реакции и влияют на время её течения, но не являются ни реагентом, ни продуктом реакции, которую они катализируют. В человеческом организме ферменты являются по аналогии естественным катализатором, отвечающим за многие необходимые биохимические реакции.

Вообще, каталитический нейтрализатор состоит из двух различных типов катализаторов в своей работе: катализатора восстановления и катализатора окисления. Оба типа состоят из керамической структуры, покрытой металлическим каталитиком, обычно платиной, родием и/или палладием. Идея заключается в том, чтобы создать структуру, которая предоставляет максимальную площадь поверхности катализатора в потоке выхлопных газов, а также свести к минимуму требуемое количество катализатора, поскольку материалы для него чрезвычайно дороги. Некоторые из новейших преобразователей даже начали использовать золото, смешанное с более традиционными катализаторами. Золото, кстати, стоит даже дешевле, чем другие перечисленные материалы, но может привести к увеличению окисления.

Большинство современных автомобилей оснащено трёхкомпонентными каталитическими нейтрализаторами. Это означает, что они помогают уменьшить количество выбросов трёх самых вредных веществ, перечисленных немного выше в содержимом выхлопов.

Катализатор восстановления является первым этапом каталитического нейтрализатора. Он использует платину и родий, чтобы помочь уменьшить выбросы NOx (оксидов азота). Когда молекулы NO или NO2 вступают в контакт с катализатором, то последний расщепляет его на два компонента, отщепляя атом азота из молекулы и освобождая кислород в известной нам формуле O2. Атомы азота, в свою очередь, вступают в связь с другими атомами азота, которые также производятся катализатором, образуя химический элемент N2 (абсолютно безвредная молекула азота). В виде химической формулы это можно проиллюстрировать таким образом:

Катализатор окисления является вторым этапом каталитического нейтрализатора. Он уменьшает количество несгоревших углеводородов и окиси углерода при окислении их в катализаторе за счёт платины и палладия. Этот катализатор способствует реакции СО и углеводородов с кислородом в выхлопных газах. Например:



Третий этап работы катализатора заключается в системе управления, которая контролирует поток выхлопных газов и использует эту информацию для управления системой впрыска топлива в двигатель. Существует кислородный датчик, установленный выше по потоку до катализатора (то есть он ближе к двигателю, чем катализатор). Этот датчик сообщает бортовому компьютеру двигателя, сколько кислорода содержится в выхлопе. Компьютер может увеличить или уменьшить количество кислорода в выхлопных газах, регулируя соотношение воздух-топливо, поступаемое в цилиндры двигателя. Эта схема управления позволяет компьютеру двигателя убедиться, что двигатель работает на близкой к стехиометрической точке, а также что в выхлопе остаётся достаточное количество кислорода, чтобы окисление катализатора позволяло сжигать несгоревшие углеводороды и окись углерода.

Каталитический нейтрализатор делает большую работу по снижению загрязнения, но он всё ещё может быть значительно улучшен. Тем не менее, одним из самых больших его недостатков является то, что он работает только при достаточно высокой температуре. Когда Вы только начинаете прогревать свой автомобиль в холодную или тёплую погоду, каталитический нейтрализатор практически ничего не делает, чтобы уменьшить загрязнение в выхлопных газах.

Есть простое решение этой проблемы, которое состоит в перемещении катализатора ближе к двигателю. Это означает, что более горячие выхлопные газы достигнут катализатора, и он нагреется быстрее, но это также может уменьшить срок службы нейтрализатора, подвергая его воздействию очень высоких температур. Большинство автопроизводителей позиционируют каталитический преобразователь под передним пассажирским сиденьем - достаточно далеко от двигателя, чтобы поддерживать температуру такого уровня, который не будет вредить ему.

Расположение катализатора в автомобиле

Также хорошим способом для сокращения выбросов является предварительный нагрев каталитического нейтрализатора. Самый простой способ для достижения такой цели заключается в использовании электрических нагревателей сопротивления. К сожалению, 12-вольтовые электрические системы на большинстве автомобилей не обеспечивают достаточно энергии или мощности для нагрева каталитического нейтрализатора достаточно быстро. Большинство людей не будут ждать несколько минут, пока каталитический нейтрализатор нагреется. А вот гибридные автомобили, которые имеют в наличии большие высоковольтные блоки батарей, могут обеспечить достаточно энергии, чтобы разогреть каталитический нейтрализатор очень быстро.

Катализаторы в дизельном двигателе работают гораздо хуже в сокращении выбросов NOx. Одной из причин этого является то, что дизельные двигатели имеют более низкую рабочую температуру, чем бензиновые двигатели, и катализатор в целом в дизельном двигателе работает хуже, поскольку он меньше нагревается. Некоторые из ведущих экспертов экологических авто придумали новую систему, которая помогает бороться с этим. Они используют мочевину в решении этой проблемы: прежде чем оксиды азота уходят в катализатор, их принудительно испаряют и смешивают с выхлопом и затем создают химическую реакцию, которая приведёт к сокращению выбросов NOx. Мочевина, также известная как карбамид, представляет собой органическое соединение, изготовленное ​​из углерода, азота, кислорода и водорода. Мочевина содержится в моче млекопитающих и земноводных. Мочевина реагирует с NOx, производя в результате реакции азот и водяной пар и утилизируя более 90 процентов оксидов азота в выхлопных газах.

howcarworks.ru

Катализатор в автомобиле: что это? из чего состоит? в чем заключается работа?

эко-автомобиль

Автопроизводители создают всё более усовершенствованные автомобили, чтобы соответствовать законам, следящим за экологической ситуацией окружающей среды. Основной прорыв был сделан в 1975 году при создании элементарного устройства — катализатора. Его задача обезвредить вещества до выхода в воздух.



Какие выбросы производит автомобиль?

Бортовой компьютер контролирует объём сгораемого топлива, с целью сохранения пропорций воздух:топливо предельно близкими к стехиометрической точке. В теории, это соотношение дает возможность топливу сгореть полностью без избытка окислителя. В двигателях внутреннего сгорания она равна 14,7:1 — на долю горючего требуется 14,7 долей кислорода. Но на практике, топливная смесь далеко не идеальна.

Что такое катализатор в автомобиле?

Катализатор (каталитический нейтрализатор) – часть выхлопной системы, уменьшающий вредные вещества (окись углерода, углеводороды, оксиды азота) в выхлопах.Автомобильным катализатором называют всю приемную трубу — деталь, сложную и затратную в изготовлении. Состоит из выпускного коллектора, сложных фланцевых соединений, гофры и конечно бочка каталитического преобразователя.Из чего состоит катализатор

Из чего состоит автомобильный катализатор?

В корпусе располагается керамическая или металлическая конструкция с удлиненными сотами. На сотовую конструкцию наносится тонкий слой сплавов (катализаторов). Она увеличивает площадь контакта проходящих газов с поверхностью каталитического слоя и снижает потребность в веществах, так как используемые элементы дорогие. После бочка катализатора располагается датчик (лямбда-зонд), показывающий загрязненность газов после очистки.

В чем заключается работа катализатора?

Термин «катализатор» пришёл из химии. Означает вещество, ускоряющее реакцию, не являющееся продуктом реакции. Бывает двух типов: катализатор восстановления, катализатор окисления.В современных автомобилях используется трёхкомпонентный каталитический преобразователь, уменьшающий количество выбросов 3‐х самых вредных веществ, озвученных ранее.Первая стадия очистки — катализатор восстановления, снижает количество оксидов азота.Вторая стадия — катализатор окисления, снижает уровень несгоревших вредных веществ.Третью стадию выполняет компьютер, контролирующий поток выхлопов и использующая данные для эффективного управления впрыском топлива. Кислородный датчик, установленный ближе к двигателю, передает бортовому компьютеру объем кислорода в выхлопе. Который регулирует пропорцию воздуха к топливу, попадающего в двигатель. Такая модель позволяет удостовериться, что работа двигателя максимально эффективна, и в выхлопной системе остаётся достаточно кислорода для окисления не сгоревших веществ.Каталитический нейтрализатор работает эффективно, но не достиг идеала. Самый большой недостатком: работа только при высокой температуре. В момент прогрева каталитический преобразователь практически бесполезен. Можно переместить бочку катализатора выше к двигателю, но газы будут более горячими, что приведет к перегреву, а это уменьшит срок работы нейтрализатора. Большинство производителей размещают каталитический преобразователь в районе правого переднего колеса — на достаточном расстоянии от двигателя, с возможностью поддержания необходимой безвредной температуры.

Где установлен катализаторДля сокращения выбросов можно использовать предварительный нагрев каталитического нейтрализатора. Самое элементарное — использовать электрические нагреватели сопротивлений. Но большинство автомобилей (12-вольтные) не нагревают катализатор до необходимой температуры за короткое время. Гибридные автомобили (высоковольтные) справляются с этой задачей очень быстро. Дизельный двигатель работает при низкой температуре, вследствие чего катализатор не продуктивен. В связи с этим, ведущие проектировщики эко-автомобилей изобрели систему, использующую мочевину (карбамид). Мочевина реагируя с оксидом азота, выделяет азот и водяной пар, обезвреживая более 90% оксидов из выхлопа.

Причины выхода из строя автомобильного катализатора?

Ресурс данной экологической детали велик (100–150 тыс.км). Этого хватит не более чем на 5–7 лет. За это время сотовая конструкция выгорает, и теряет свойство фильтрации выхлопов.Не маловажная причина – низкокачественное топливо. Некачественный бензин искусственно догоняют до нужного значения октанового числа, добавляя свинцовые добавки. При горении выделяются большие температуры, чем обычном бензине. Катализатор перегревается и оплавляется изнутри, забивая фильтрующие «соты».

Что делать при выходе из строя катализатора?

Менять. Дилеры отказывают в гарантии на эту деталь, объясняя поломку следствием использования некачественного бензина. Оригинальный катализатор стоит очень дорого. В нем содержатся дорогие драгоценные металлы, влияющие на условия растаможивания. Сервисы по ремонту автомобилей предлагают альтернативные варианты катализатору.



Плюсы и минусы аналогов катализатора.

Универсальный катализатор имеет один недостаток: отсутствие гарантии, потому что эксплуатация зависит от внешних факторов. Долговечность у него 60-80 тыс.км, но не редко ломаются раньше, из-за сбоя в системе зажигания или в работе двигателя.Пламегаситель не фильтрует выхлопные газы, загрязняя атмосферу. Осложняет прохождение техосмотра.

Для чего нужен лямбда-зонд в автомобиле

Признаки забитого или разрушенного катализатора машины. Методы диагностирования неисправностей катализатора

autoshas.ru

Что такое автомобильный катализатор? Для чего нужен?

Одной из систем очистки выхлопных газов автомобиля является каталитический нейтрализатор отработавших газов, который называют и катализатором и нейтрализатором, хотя это одно и то же. Расскажем что такое автомобильный катализатор и для чего нужен, рассмотрим основные причины, если он забит.

Автомобильный катализатор - что это такое?

Катализатор - это устройство, которое располагается в выхлопной системе для очистки выхлопных газов. С помощью химических реакций вредные вещества, которые загрязняют атмосферу, превращаются в менее пагубные, которые и выходят наружу. Катализатор начинает работать только после нагревания, т.е. при пуске холодного двигателя нейтрализатор бездействует.

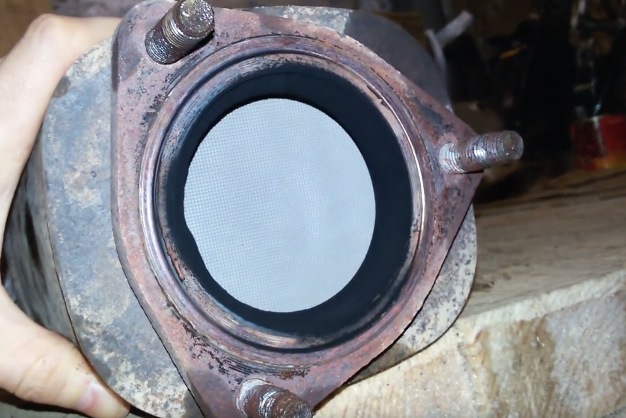

катализатор - как он выглядит

В паре с катализатором работают кислородные датчики, которые определяют состав смеси и соотношение воздуха и бензина в горючей смеси. Ведь от этого соотношения зависит, какая будет смесь: обогащённая или обеднённая. Кислородные датчики, в зависимости от показаний, управляют работой катализатора.

Располагается катализатор в выхлопной трубе между двигателем и глушителем, закрытое снизу (обязательно!) дополнительным экраном, потому что при сильном нагреве катализатора он раскаляется почти докрасна.

Как проверить: работает катализатор или нет?

У катализатора бывает ТРИ состояния: рабочее, полу рабочее и нерабочее. Рассмотрим эти три состояния и как ведет себя машина (двигатель) при каждом из них.

В рабочем состоянии машина работает нормально, лампочка перегрева катализатора на панели приборов не загорается при работе двигателя, претензий ни к чему нет.

В «полу рабочем» состоянии начинаются проблемы. Машина ведет себя как-то не так:

Возможна еще такая проверка катализатора - подтверждение «полу рабочего» состояния. Когда у Вас начались подобные проблемы, надо завести двигатель и «утопить» педаль до упора. Если двигатель начнет медленно поднимать обороты и остановится где-то на двух-трех тысячах, а дальше - ни в какую - возможны проблемы с катализатором.

В «нерабочем» состоянии машина ведёт себя таким образом:

«Третье состояние» проверить просто: надо в момент заведения машины подойти к выхлопной трубе и посмотреть (почувствовать, например, приложенной рукой) – идут оттуда выхлопные газы или нет.

Как удалить катализатор?

Вопросы экологии и покупки нового катализатора мы не рассматриваем – 99% автолюбителей просто удаляют его, а не покупают новый, т.к. новый катализатор стоит дорого из-за содержания в нем платины.

Хочется предостеречь от распространенной ошибки при удалении катализатора: всегда удаляйте его полностью, а не пробивайте только отверстие. Кто даст гарантию, что время это отверстие не забьется? После удаления внимательно осмотрите внутренность той емкости, в которой находился катализатор и увидите «прикипевшую» к поверхности металлическую сеточку, одну или несколько. Ее удаляйте тоже.

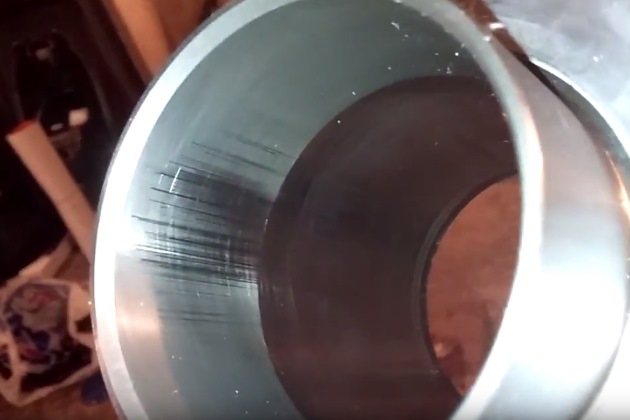

Можно вырезать катализатор и вварить гофровую трубу. Это даст не жесткое соединение двигателя и выпускной системы, а также дополнительное охлаждение газов.

Статьи по теме
Комментарии

Возможно ли почистить катализатор? Чистить его бесполезно. Если он забился - то пробивают дырку в нем или меняют на новый/ставят обманку вместо катализатора.

amastercar.ru

Принцип работы катализатора в автомобиле

Машины являются одним из самых крупных источников загрязнений атмосферы, так как они выбрасывают в атмосферу около 15 000 химических соединений, к которым относится газ и пыль. Компании по производству автомобилей постоянно стараются уменьшить количество вредных выбросов, именно это и привело к созданию автомобильного каталитического нейтрализатора системы выхлопа или как его еще называют катализатор.

Катализатор входит в состав выхлопной системы автомобиля и предназначается для понижения уровня выбросов вредоносных веществ вместе с продуктами горения.

Катализатор автомобильный

Катализатор автомобильный

В представленной статье мы более подробно поговорим о катализаторе, а именно обсудим такие вопросы:

Основная информация о каталитическом нейтрализаторе

Большинство автолюбителей даже не имеют представления о том, что такое автомобильный катализатор и в чем заключается принцип его работы. Именно поэтому сегодня мы попытаемся рассказать основную информацию о каталитическом нейтрализаторе. Итак, автомобильный нейтрализатор это элемент выхлопной системы транспортного средства, снижающий температуру выхлопных газов, очищающий выхлопные газы и обеспечивающий догорание топливной смеси.

Каталитический нейтрализатор используется на бензиновых и дизельных двигателях автомобиля. Представленное устройство чаще всего располагается за коллектором выпускной системы или же перед глушителями.

Схема катализатора автомобильного

Схема катализатора автомобильного

Распродажа новых внедорожников

Кредит 9.9%, рассрочка 0%, скидки, подарки!

Основными элементами катализатора являются: теплоизоляция, корпус и блок-носитель. На сегодняшний момент существует несколько видов нейтрализаторов, которые соответствуют разному содержанию выхлопных газов в автомобильном двигателе.

К основным типам автомобильного катализатора выхлопной системы относятся: восстановительный, окислительный и окислительно-восстановительный.

Для правильной замены каталитического нейтрализатора должны соблюдаться некие условия, для соблюдения этих условий применяется лямбда-зонд. Благодаря данному устройству посылается обновленная информация и регулируется состав топливной смеси.

Признаки неисправности, указывающие на то, что необходима замена

При нормальном функционировании катализатор ломается только после полного сгорания каталитического слоя. Такое формулирование даже не совсем правильно, так как он не ломается, а просто из-за уменьшения каталитического слоя он не может полностью сжигать выхлопные газы. То есть эффективность работы уменьшается, а токсичность продуктов горения повышается. Автомобильный катализатор достаточно редко выходит из строя, но все же каждый автолюбитель должен знать, как поступать в таком случае. Поэтому давайте рассмотрим, как проводится самостоятельная замена каталитического нейтрализатора.

Для начала давайте рассмотрим основные признаки неисправности каталитического нейтрализатора выхлопной системы:

Итак, как же правильно проводится замена катализатора?

  1. Открутите болтики, закрепляющие устройство на дополнительном глушителе;
  2. Снимите болтики вместе с шайбой;
  3. Открутите болтики, которые закрепляют устройство на приемной трубке;
  4. Достаньте болтики вместе с пружинными шайбами;
  5. Достаньте устройство под днищем автомобиля;
  6. ПРоведите замену и соберите все в обратном порядке.

Как видите, замена катализатора системы выхлопа довольно проста и с ней сможет справиться даже не очень опытный автолюбитель. Обратите внимание на то, что в момент функционирования он может нагреваться до температуры около 600 градусов. Поэтому прежде чем перейти к замене катализатора дождитесь полного его охлаждения.
