Регулировка клапанов двигателя Cummins на автомобиле «Камаз»
Хотя двигатели Cummins, которыми сегодня комплектуются автомобили марки «Камаз», отличаются высокой надежностью и большим моторесурсом, им непременно требуется регулярное техобслуживание. В числе прочего очень важно периодически осуществлять регулировку клапанов. Согласно официальной инструкции производителя, данную процедуру следует выполнять не реже, чем через каждые 240 тыс. км пробега. Однако помимо плановых работ, необходимость в регулировке клапанов может возникнуть и по иным причинам.
Первыми признаками, которые могут свидетельствовать о необходимости проведения регулировки, являются посторонние металлические стуки, появившиеся в подкапотном пространстве, повышение «аппетита» силовой установки, или снижение ее мощности. Если проигнорировать эти симптомы и своевременно не отрегулировать клапаны, то дальнейшая эксплуатация мотора способна вызвать каскад новых поломок в ДВС.
Причины разбалансировки клапанов
Важно понимать, что регулировка зазоров на клапанах будет бесполезным занятием, если не устранена изначальная причина проблемы. К числу технических причин относятся поломки, связанные с некачественным или несвоевременным обслуживанием:
К числу эксплуатационных причин относится перегрев силовой установки, чрезмерно долгая работа в режиме повышенных оборотов, злоупотребление эфиром при зимнем пуске двигателя.
Порядок выполнения регулировки
В первую очередь следует предупредить, что все работы по обслуживанию клапанов производятся исключительно на остывшем двигателе, то есть когда температура жидкого охладителя не превышает 60 градусов.
Чтобы добраться до клапанов, нужно демонтировать крышку двигателя и прокладку под ним. Следующая задача — провернуть коленчатый вал так, чтобы поршень на первом цилиндре оказался в своей верхней мертвой точке. Когда коленвал окажется в правильном положении, приступайте к замерам зазоров на следующих клапанах:
Обозначения: И — впускной клапан, Е — выпускной.
На впускных клапанах минимальное значение зазора должно составлять 0,152 мм, максимальное — 0,381 мм. На выпускных клапанах нужные показатели — 0,381 мм и 0,762 мм соответственно.
Правильность зазора легко определить с помощью измерительного щупа, который должен входить между крейцкопфом и гнездом коромысла с некоторым усилием. Для регулировки зазора следует ослабить контргайку и откорректировать его. Оптимальными значениями считаются 0,254 мм на впускном клапане, и 0,508 мм на выпускном.
Выставив зазор заново, затяните контргайку и непременно еще раз используйте измерительный щуп, дабы убедиться в правильности выставленного зазора.
Отрегулировав клапана с указанными выше номерами, проверните коленвал на 360° и замерьте зазоры на остальных клапанах. Когда все клапаны будут отрегулированы, нужно вернуть обратно прокладку и крышку двигателя. При этом, возможно, придется использовать новую прокладку, если старая потрескалась или деформировалась.
spb.camsparts.ru
С чистым сердцем
Даниил Минаев, фото автора
Тест-драйв нового семейства автомобилей КАМАЗ, проходивший в Набережных Челнах в декабре 2015 года продемонстрировал перспективность новой линейки, разработанной не только для магистральной работы, но и для строительной отрасли, перевозки тяжеловесных грузов по дорогам низких категорий и в условиях бездорожья. На тот момент журналистам были предоставлены предсерийные машины, в комплектации и спецификациях которых было многое под сомнением, в том числе и силовые агрегаты. В марте 2017 года я вновь отправился в Набережные Челны, чтобы познакомиться ближе с некоторыми образцами серийной продукции автогиганта, укомплектованными локализованными здесь же моторами марки Cummins.
Тяжёлые многоосные самосвалы и внедорожные шасси сегодня востребованы в строительной и добывающей отраслях, нередко здесь в условиях нынешнего законодательства требуется закупка техники строго только отечественного производства. Поэтому и неудивительно, что попытки ПАО «КАМАЗ» конкурировать в этом актуальном сегменте привели к тому, что всего за пару лет после появления первенца новой линейки – магистрального седельного тягача модели 5490, семейство приросло бортовым автомобилем, фургоном, самосвальным шасси, а осенью 2016 года начато серийное производство тяжёлых трёх- и четырёхосных самосвалов.
Однако сегодняшний потребитель весьма специфичный и отнюдь не щедрый, отсюда такое разнообразие спецификаций грузовиков со старыми классическими «камазовскими» кабинами, но принципиально иными шасси и двигателями. Вот три интересных примера такой техники с двигателями марки Cummins, за рулём которой я нарезал круги на контрольно-испытательном треке завода.
Седельный тягач модели 65225 RG 6х6 с двигателем Cummins ISLe-C375 Euro 4 создан в ОАО «РИАТ», которое входит в группу «КАМАЗ». У этого предприятия, работающего с 1992 года, накоплен большой опыт проектирования и мелкосерийного изготовления штучной специальной техники, и здесь более 20 лет тому назад были предприняты попытки комплектации камских грузовиков импортными силовыми агрегатами. Обратите внимание на фото нашего тестового «Батыра». Как выгодно может изменить и омолодить экстерьер грамотно подобранная оригинальная схема окраски! Полноприводные седельные тягачи – особый сегмент рынка, основная область их применения – лесовозные и самосвальные автопоезда и тяжёлые низкорамные полуприцепы для перевозки строительной техники. КАМАЗ-65225 RG 6х6 может перевозить такие грузы в составе автопоезда полной массой до 75 360 кг. В движение седельный тягач приводит двигатель Cummins ISLe-C375 четвёртого экологического класса. Производство этого мотора с марта 2017 года локализовано на предприятии «Камминз Кама» наряду с давно изготовляемым здесь двигателем семейства ISB, рабочим объёмом 6,7 л. Остановлюсь немного подробнее на конструкции нового силового агрегата.
Моторы серии «L» рабочим объёмом 8,9 л интересны относительно небольшой собственной массой: 738 кг, это примерно на 40 кг больше, чем у 6,7-литровых собратьев серии ISBе. Серия ISL рассчитана на более тяжёлую и интенсивную эксплуатацию. Блок цилиндров у этих двигателей с «мокрыми» гильзами, а для ремонта коленчатого вала предусмотрена возможность расточки в четыре ремонтных размера. Эти конструктивные решения снимают острую в наших российских условиях проблему «одноразового» мотора.
Блок и головка цилиндров Cummins ISL отлиты из чугуна, прокладка головки блока – металлическая, очень надёжная. Распредвал расположен в блоке, его привод шестерёнчатый, переднего расположения, в приводе ГРМ применены штанги и роликовые толкатели, и согласно инструкции регулировка тепловых зазоров в клапанах предусмотрена через 240 000 км, а суммарный ресурс до капремонта должен составить 1 000 000 км. В некоторых модификациях этих моторов применяют жаропрочные составные поршни с охлаждаемой маслом полостью и соответственно днищем: форсунки для подачи масла установлены в блоке цилиндров.
На двигателях серии ISL используют турбокомпрессоры «Holset» с перепускным клапаном, который снижает токсичность выхлопа и обеспечивает широкую полку характеристики крутящего момента. Эластичность мотора обеспечивается и электронным регулированием давления распыла. Cummins ISL может поставляться в восьми настройках мощности (290, 310, 315, 325, 340, 375, 390 и 400 л.с.) и пяти вариантах экологических стандартов, в том числе и не только привычных нам Euro 3, 4, 5, а индустриальных и сельскохозяйственных STAGE 2, STAGE 3А.
В машине «КАМАЗ-БАТЫР» с этим двигателем агрегатируется 16-ступенчатая механическая КП ZF Ecosplit 16S1820 родом также с берегов Камы в исполнении для работы с крутящим моментом до 1800 Нм (существуют различные модификации этой КП, «переваривающие» до 2300 Нм). Важный нюанс для водителя: на «Батыре» (РИАТе) применён иной привод переключения передач, из-за чего схема алгоритма стала зеркальной, что неожиданно выявилось в процессе теста. Особенно внимательным надо быть при использовании высших передач, на низах тяги и так с избытком, и ошибиться передачей не так страшно, а вот неверное ошибочное переключение с VII на VIII привычным движением рычага назад, а не вперёд, как требовал тестируемый тягач, может привести к нежелательным последствиям.
Для колёсной формулы 6х6 в «Батыре» применяют камазовскую раздаточную коробку модели 6522, выпускаемую с 2012 года, кстати, её же используют и на новой модели КАМАЗ-65802 6х6 с «мерседесовской» кабиной. Ведущие мосты также производства ПАО «КАМАЗ» со ступичными планетарными редукторами, есть блокировки межосевого и межколёсного дифференциалов, но в качестве опции бывают и альтернативные мосты Madara, Raba. Рама специфичного седельного тягача усилена по оригинальной технологии, которую в Челнах используют и для грузовиков специального назначения: снаружи на всю длину штампованный швеллер постоянного сечения толщиной 8 мм, а внутри стандартный лонжерон от грузовиков средней серии, суммарная толщина «сэндвича» в итоге доходит до 16 мм.
| Полная масса, кг | 33 360 |
| Допустимая полная масса автопоезда, кг | 75 360 |
| Снаряжённая масса, кг | 11 285 |
| Нагрузка на ССУ, кг | 22 000 |
| Максимальная скорость, км/ч | 90 |
Двигатель:
| Cummins ISLe C375Турбодизель, I-6, Euro 48872375 при 2100 мин-11533 при 1400 мин-1 |
Коробка передач:
| ZF16S 1820, механическая16/2 |
| Сцепление | Сухое, однодисковое, диаметр ведомого диска 430 мм |
| Тормозные механизмы всех колёс | Барабанные |
| Подвеска | Рессорная |
| Шины | 425/85 R21 |
Безусловно, КАМАЗ с бортовым индексом К4141 самый комфортабельный и современный из трёх протестированных в тот весенний день грузовиков. Красивая и просторная кабина цвета спелой вишни с достойной эргономикой, чёткая работа привода переключения передач, минимальные усилия на педалях, земля и небо по сравнению с пусть и сильно модернизированными, но всё же ветеранами конвейера. Прокатиться по заводскому треку мне удалось на машине с колёсной формулой 6х4, но на презентации техники с двигателями Cummins экспонировался и полноприводный вариант 6х6. В обозначении К4141, как и у автомобилей концерна Daimler AG, первые две цифры обозначают полную массу машины, а последующая пара – округлённая мощность двигателя в консервативных «лошадиных силах». Буквы перед цифрами маркировки в новом семействе определяют предназначение грузовиков: М – магистральная группа техники, К – тяжёлая или полноприводная группа.

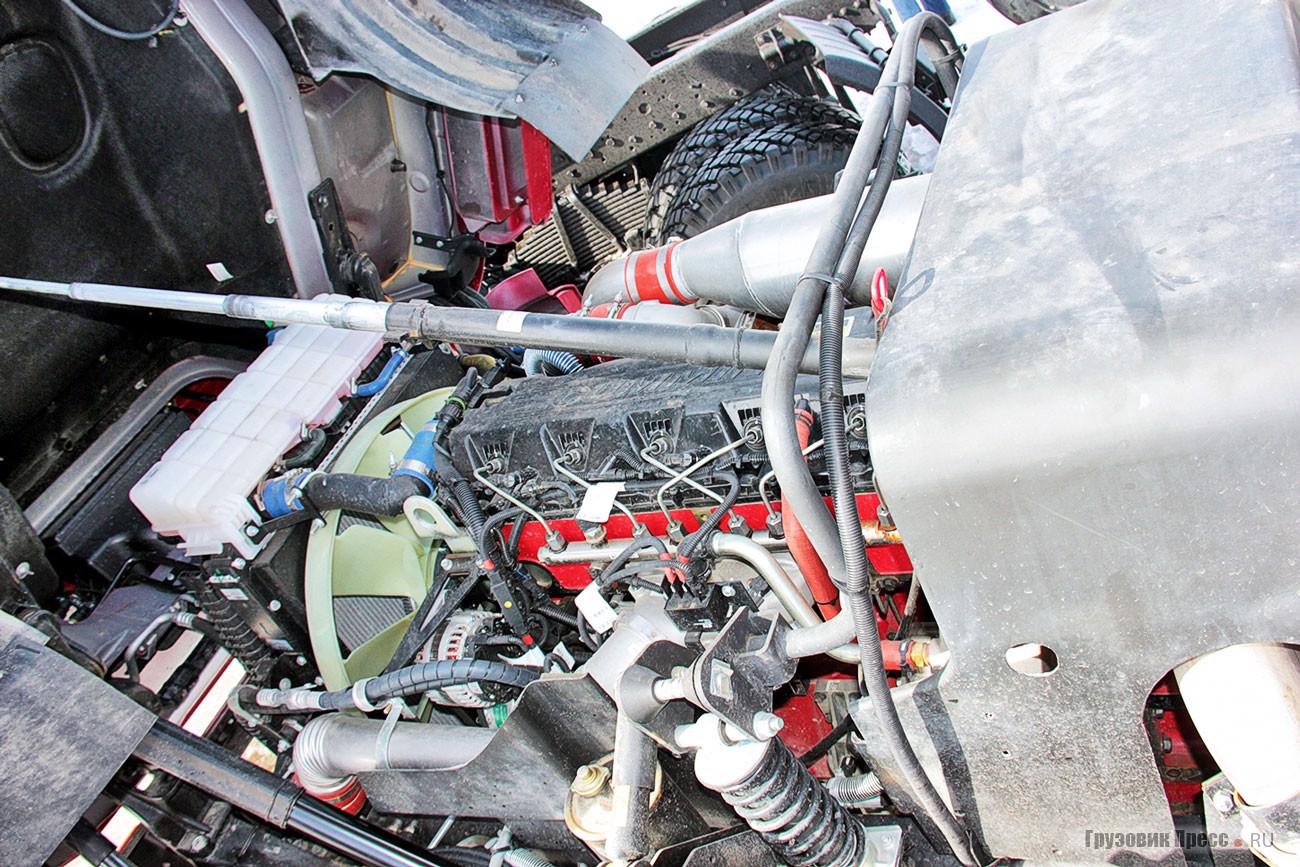

Главная интрига нового самосвала в том, что новая кабина по мотивам «Аксора» и даже схожая маркировка отнюдь не означают однотипность или принадлежность «Мерседесу» шасси и (или) силовой линии. Так вот, у наших красавцев-самосвалов грузоподъёмностью 26 т (6х4) или 25 т (6х6) под кабиной прячется уже другой, более мощный 12-литровый Cummins ISG12Е5 пятого экологического класса, способный выдать на гора 419 «лошадей». Этот мотор поступает из Китая, и совместное предприятие «Камминз Кама» выступает здесь в качестве поставщика. Серия ISG12, представляющая новую глобальную платформу Heavy-Duty, была разработана в США (впервые презентована в сентябре 2013 года), состоит из рядных шестицилиндровых моторов, рабочим объёмом 10,5 и 11,8 л, которые отличаются компактными размерами и небольшой массой.
Их производство началось в 2014 году в Китае на заводе Beijing Foton Cummins Engine Co. Cummins ISG12 имеет мощностный диапазон 350–500 л.с. Единственным недостатком двигателей серии ISG, с точки зрения российского эксплуатанта, который стал расплатой за вес и компактность, – цельный негильзованный блок цилиндров. Не предусмотрена и возможность расточки цилиндров под ремонтные размеры.
Теперь кратко о трансмиссии К4141 (КАМАЗ-6580-К5 6х4). Ведущие мосты грузоподъёмностью 16 т для грузовика полной массой в четыре с хвостиком десятка тонн – марки HanDE Axle также прибывают из КНР, где их производят по лицензии MAN и когда-то использовали на тягачах семейства F2000, а сейчас их можно увидеть и на Shacman, и на Dongfeng.
| Полная масса, кг | 41 000 |
| Допустимая нагрузка по осям, кг | 9000/16 000/16 000 |
| Снаряжённая масса, кг | 14 800 |
| Грузоподъёмность, кг | 26 200 |
| Максимальная скорость, км/ч | 90 |
Двигатель:
| Cummins ISG12Е5-420Турбодизель, I-6, Euro 511 866419 при 1800 мин-12093 при 1100–1400 мин-1 |
Коробка передач:
| ZF16S 2220 TO, механическая16/2 |
| Сцепление | Сухое, однодисковое, диаметр ведомого диска 430 мм |
| Тормозные механизмы все колёс | Барабанные |
| Передаточное число главной передачи | 5,262 |
| Подвеска | Спереди – малолистовые рессоры, сзади – рессорно-балансирная |
| Шины | 12.00R24 |
| Объём топливного бака, л | 350 |
В дополнение к необычным и совсем свежим с товарной точки зрения автомобилям организаторы предложили покататься и на хорошо знакомых потребителю самосвалах на шасси КАМАЗ-65115. Запрыгиваю в кабину ностальгических поджарых форм, где внутри вот уже несколько лет как царство дерматина и металла уступило место пластику и формованным обивкам. Кресло на пневмоподвеске бережёт мою спину от последствий неслабой тряски порожнего самосвала, а изобилие зеркал современной конструкции отчасти компенсирует малую по сегодняшним меркам площадь остекления.

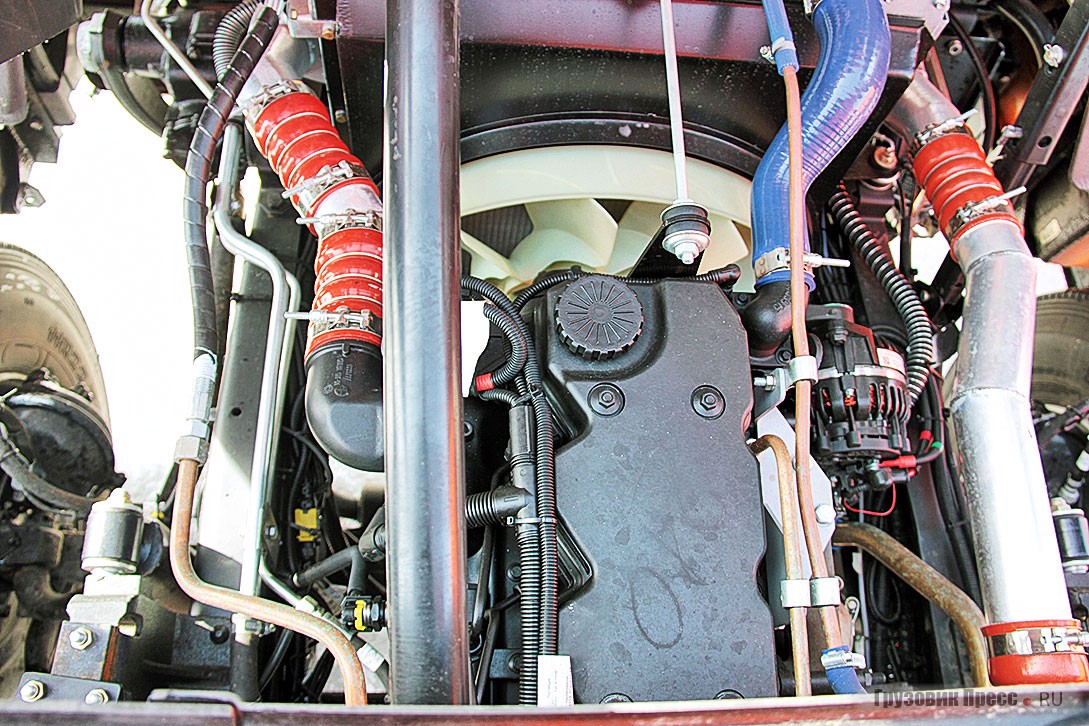

КП – «девятиступка» ZF Ecomid 9S1310 также «домашнего» приготовления на предприятии СП «ЦФ-КАМА» имеет простой алгоритм без флажков и «пощёчин». Силовой агрегат Cummins серии ISB6.7 этой отнюдь не новой модели нам уже хорошо знаком, и присутствие этого автомобиля в рамках сжатого по времени теста важно для понимания этих не самых броских отличий в таких, на первый взгляд аналогичных грузовиках. Моторы этой серии (ISB) рядные 4- или 6-цилиндровые мощностью от 110 до 300 л.с. и рабочим объёмом 4,5 или 6,7 л снабжены электронным блоком управления, позволяющим программировать параметры соответственно необходимым требованиям. Блок цилиндров двигателей серии ISB не имеет гильз и разработан специально для снижения расхода масла на угар и уровня шума.
Турбокомпрессор здесь также дочерней марки Holset, серьёзно улучшающий характеристики крутящего момента на низких частотах вращения. Топливная система – Common Rail. Головка цилиндров единая 24-клапанная. Привод вспомогательных агрегатов и распредвала со стороны маховика. Согласно заводской инструкции, регулировка клапанов предусмотрена через 200 000 км, а интервалы замены масла до 40 000 км. Во всём остальном в этом оранжевом автомобиле доминирует нестареющая классика камского разлива, в основе которой автомобили из 1976-го… Но за это мы и любим их! Судите сами. Только в прошлом году было реализовано свыше трёх десятков тысяч новеньких КАМАЗов, и львиная доля из них – машины, построенные на шасси 65115 и 65117, прямых наследниках 5320 и 53212, цифры и факты говорят сами за себя. Что ж, похоже, именно этому аргамаку с заводской эмблемы суждено вывезти страну из очередного бездорожья экономики…
| Шасси | КАМАЗ-65115-А5 | КАМАЗ-6520-А5 |
| Полная масса, кг | 25 200 | 33 100 |
| Допустимая нагрузка по осям, кг | 6200/ 9500/ 9500 | 7500/ 12 800/ 12 800 |
| Снаряжённая масса, кг | 10 125 | 13 100 |
| Распределение снаряжённой массы по осям, кг | 3975/3075/3075 | 5320/ 3890/ 3890 |
| Грузоподъёмность, кг | 15 000 | 20 000 |
| Вместимость кузова геометрическая, м3 | 10,0 | 20,0 |
| Разгрузка кузова | на 3 стороны | назад |
Двигатель:

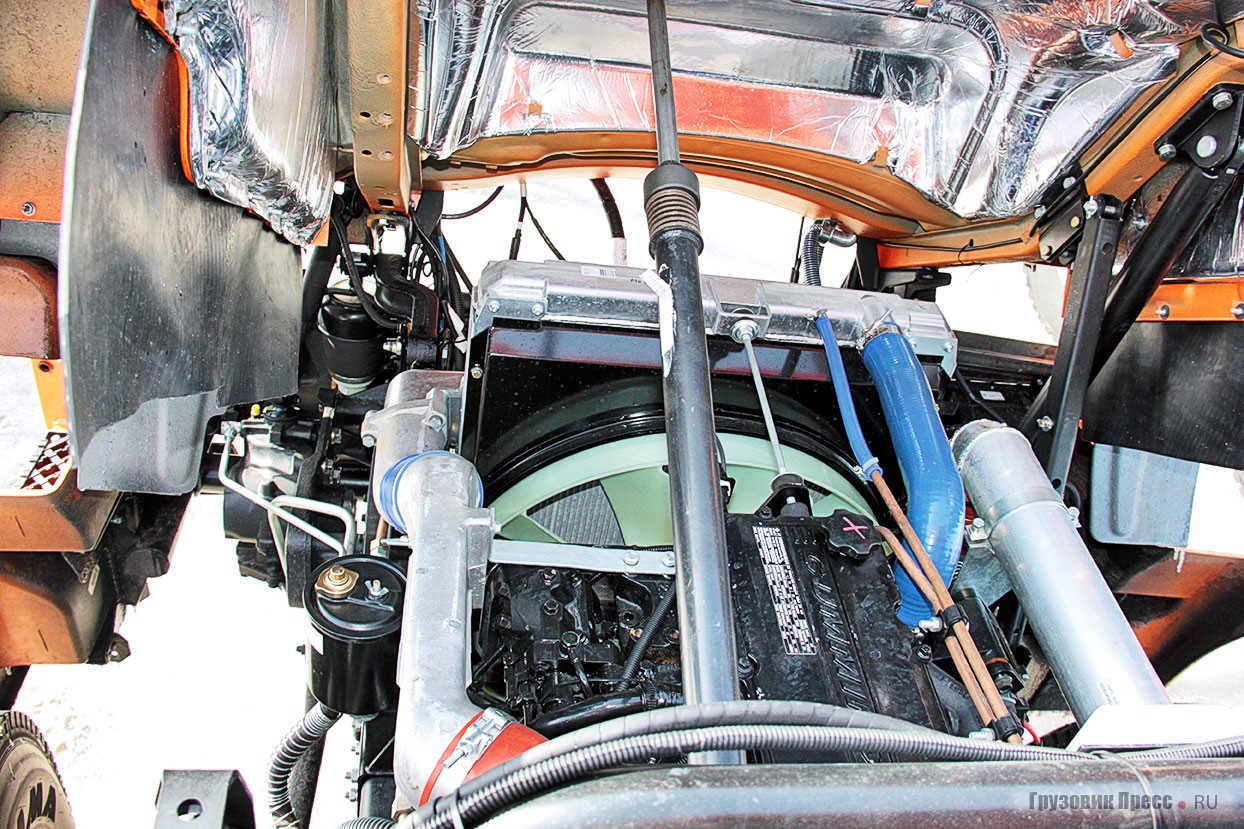

| Cummins ISB6.7E5-300Турбодизель, I-6, Euro 56690292 при 2500 мин-11087 при 1300 мин-1 | Cummins ISLe 400.40Турбодизель, I-6, Euro 58849390 при 2100 мин-11533 при 1400 мин-1 |
Коробка передач:
| ZF9S 1310Механическая 9/1 | ZF16S 1820TOМеханическая 16/2 |
| Тормозные механизмы всех колёс | Барабанные | Барабанные |
| Передаточное число главной передачи | 5,94 | 6,33 |
| Подвеска | Спереди – рессоры, сзади – рессорно-балансирная | Спереди – рессоры, сзади – рессорно-балансирная |
| Шины | 11.00R20 | 315/80R22,5 |
| Объём топливного бака, л | 350 | 350 |
